מדוע לרכיב LT3080 יש רגליים עקומות ?

[מרק10]

חג-שמח,



במסגרת שיגור חללית לכוכב הסקס והחיים הטובים אני נדרש להשתמש ברכיב LT3080 הנקרא מייצב מתח בעל מפל מתח נמוך באריזה TO-220 לשם בניית מקור זרם קבוע.



הרכיב הינו בעל 5 רגליים עקומות, שאלתי מדוע הייצרן מייצר את הרכיב בצורה זו (קיימים עוד הרבה רכיבים באותה צורה).



קישור לדף הנתונים

http://www.linear.com/pc/downloadDocument.do?navId=H0,C1,C1003,C1040,C1055,P38503,D25276



תודה למגיבים

[ALX]

התשובה פשוטה: מכיוון שלרכיב יש 5 רגליים לעומת 3 רגליים הקיימות במארז TO-220 שגרתי ומכיוון שצריך לשמור על מרווח תקני בין רגלי הרכיב, הפתרון הוא ליצור את הרכיב עם רגליים מכופפות.

[מרק10]

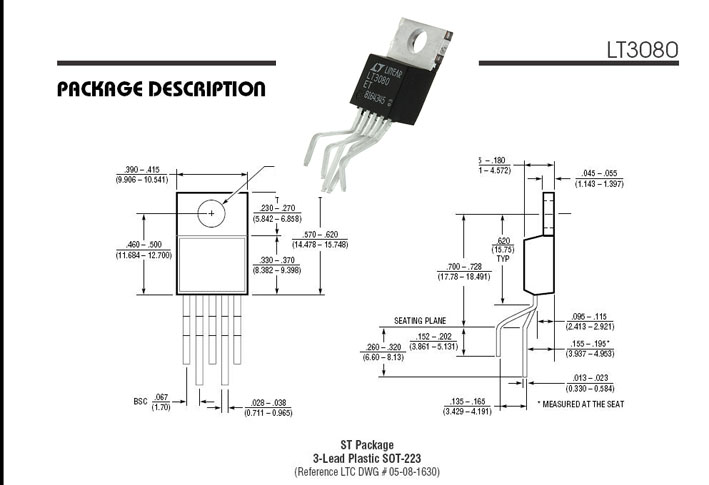

לא נראה לי שהתשובה נכונה מכיוון שהרבה רכיבים באריזת TO-220 ניתן לרכוש גם עם רגליים ישרות והמרווח בין ברגליים הינו קבוע כ-1.70 מילימטר בשתי האריזות.



http://www.linear.com/designtools/packaging/to-220/T5_(STRAIGHT_LEAD).pdf

[ALX]

נזכרתי בעוד סיבה: באופן זה יצרן הרכיב כופה על בונה המעגל להרכיב את הרכיב בגובה מסויים (כ-1 ס"מ) מעל המעגל המודפס. צעד זה חשוב לפיזור החום של הרכיב (בצירוף ההיט-סינק שמוצמד לעיתים קרובות לרכיבים במארז TO-220).

רכיבים במארז כזה עם 3 או 5 רגליים ישרות אפשר, במקרים רבים, להלחים בגובה "0" מעל המעגל המודפס, מה שעלול ליצור בעיות של עודף חום.

[מרק10]

אלכס,

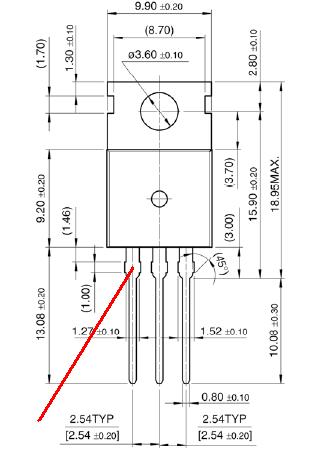

הגיוני מה שאתה אומר אבל גם ל-TO-220 עם רגליים ישרות יש שינויי במידת רוחב הרגל כ-3-5 מילימטר לפני גוף הרכיב בכדי שתוכל להציבו מעל המעגל ולא להרכיב את הרכיב כאשר גוף הרכיב נוגע במעגל.



גם מידות הקדח עבור הרגלים הינו במידה הקטנה של הרכיב קרי 0.8-1.0 מילימטר.



http://rocky.digikey.com/weblib/Micrel/Web%20photos/576-TO-220.jpg

[ALX]

שים לב שלא בכל ה-TO-220 יש את ההרחבה ברגליים. בגלל זה כתבתי שאת חלק מהרכיבים הללו ניתן להרכיב בגובה "0".

עריכה: שים לב שגובה ההרכבה של רכיבים בעלי רגליים מכופפות גבוה יותר משמעותית מאלו עם רגליים רגילות (עם בליטה).

[מרק10]

אשמח לעוד תגובות

[elibaba]

כנראה רככת
