מבנה ואביזרים בלוח חשמל ביתי

[Buki]

שלום,

כל החומר מובא לידיעה בלבד להעשרת הידע של הקוראים.



בכל בית ודירה יש לוח חשמל דירתי, פעם עד לפני כ 30 - 40  שנה היו ממקמים אותו בארון חשמל בחדר המדרגות, בהמשך הוא עבר לתוך הדירה.



בדוגמא פה מופיע לוח קטן ופשוט מאוד, הרבה יותר קטן ממה שיש בדירה ממוצעת אבל זה מצויין לצורך ההסבר.

זה לוח חד פאזי.

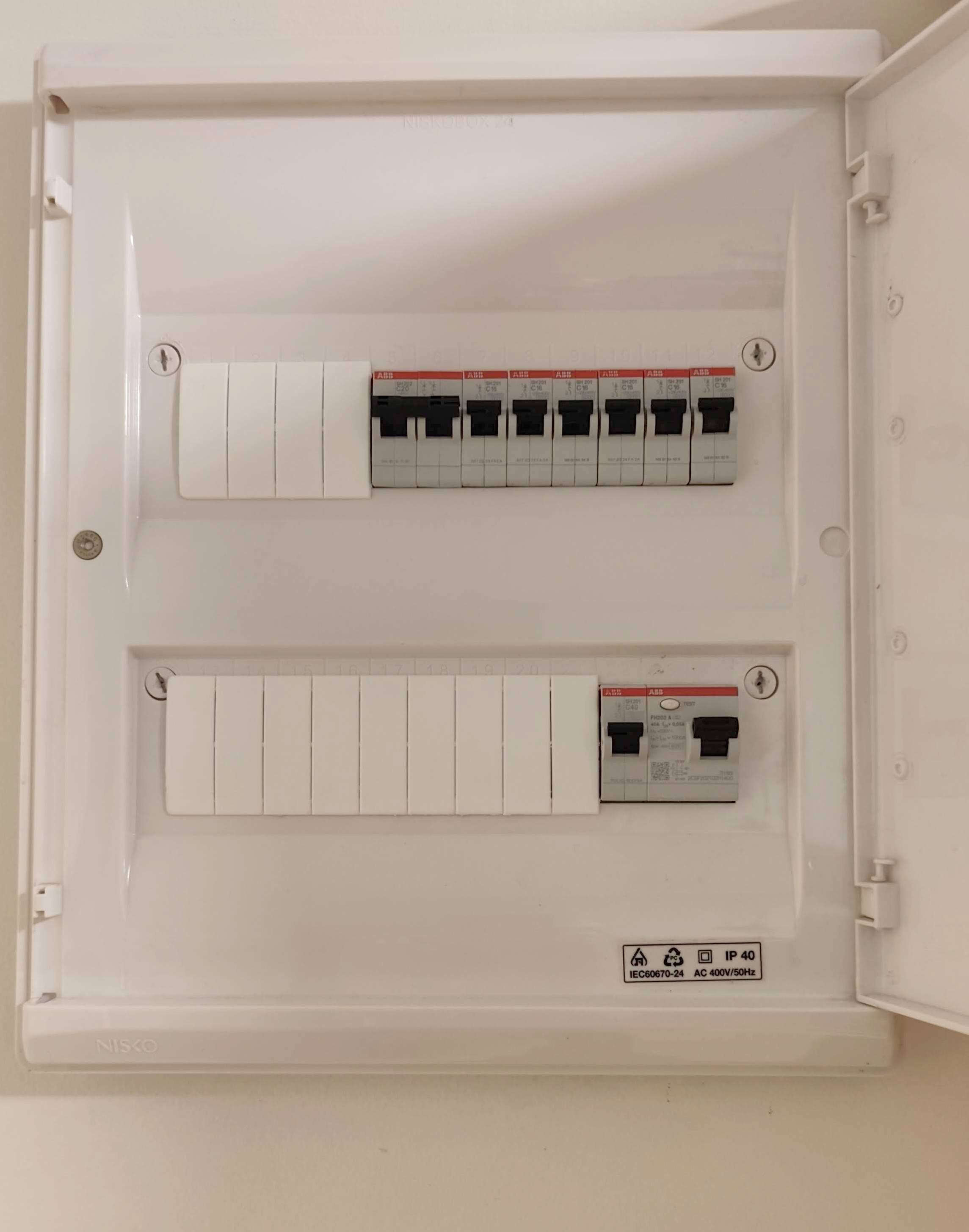

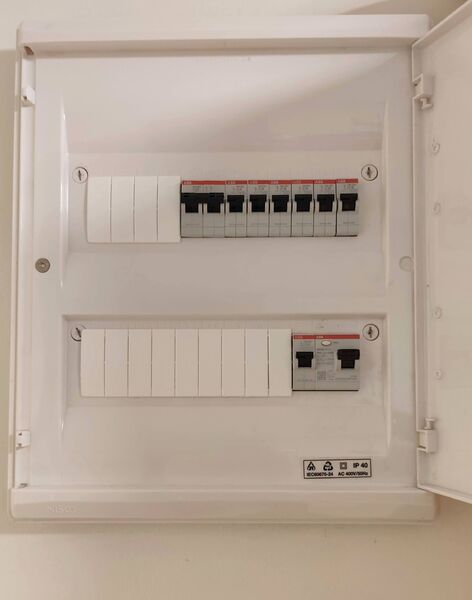

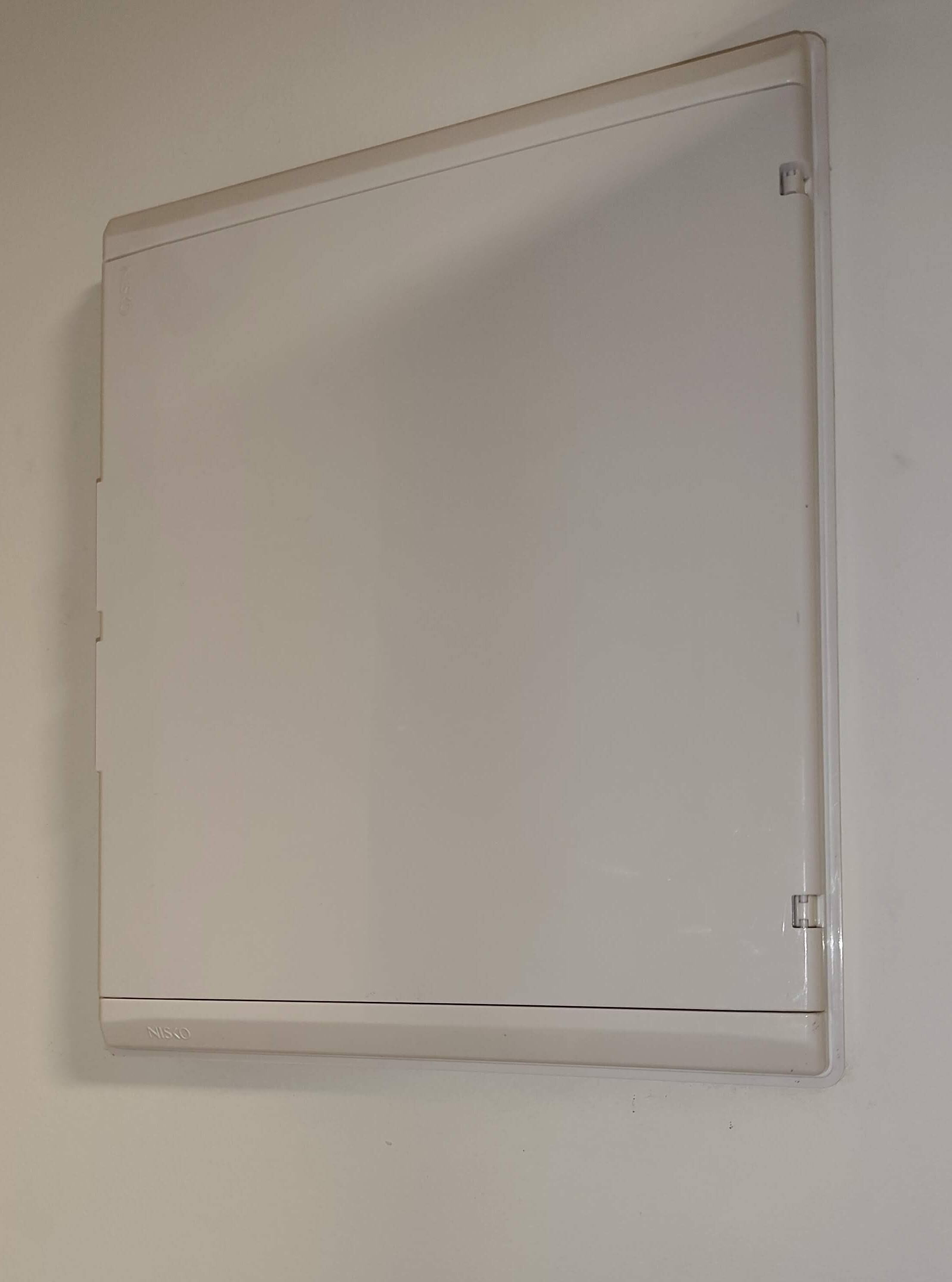

מראה כללי:







בישראל מקובל שהזנת החשמל לכל האביזרים בלוח היא מלמטה והיציאות למעלה.

בכל לוח דירתי באשר הוא לפי התקן חייבים להיות שני אביזרי הגנה:

1. מפסק ראשי. "השער" הראשון בין ההזנה מחברת החשמל לבין כל מערכת החשמל בדירה.

למפסק הזה יש שני מנגנוני הגנה.

א) הגנה מפני זרם יתר. במקרה כאן ערך המפסק הוא 40 אמפר. שזה גודל החיבור הסטנדרטי בחשמל חד פאזי.

הניתוק מתבצע לא בדיוק בזרם 40 אמפר אלא מעט מעל, לפי התקן המפסק חייב לנתק בזרם מעל  1.13 מהזרם הנקוב.

זאת אומרת במקרה  וצריכת החשמל בדירה תעלה על  45.2  אמפר (למשל כשמופעלים הרבה מכשירים במקביל) המפסק הראשי ינתק את הזרם על מנת למנוע שריפה של תשתית החשמל.

הניתוק הזה לא מיידי. אלא המפסק מאפשר חריגה מסויימת מהזרם הנקוב לפרק זמן קצר, כדי לאפשר זרם התנעה גבוה של מזגנים לדוגמא.

ב) הגנה בפני קצר. במקרה של קצר זורם זרם גבוה מאוד דרך המפסק ואז אין שאלות, מתבצע ניתוק מיידי.



2. אביזר הגנה השני הוא "ממסר פחת" או בשמו המקצועי יותר "מפסק זרם דלף". גם הערך שלו הוא 40 אמפר אבל זה רק אומר שהוא מסוגל לעבוד עם זרם 40 אמפר, אסור שיהיה נמוך יותר מהראשי. מותר יותר גבוה. הוא מחובר תמיד אחרי המפסק הראשי ותפקידו למנוע התחשמלות.

אופן פעולה שלו פשוט מאוד - הוא משווה בין הזרם שיצא ממנו לזרם שחזר אליו. כל עוד מה שיצא שווה למה שחזר- הכל תקין.

אם חזר פחות זרם ממה שיצא, זה אומר שהזרם דלף בדרך. דלף דרך בידוד לא טוב למשל, חלק מהזרם ברח מהמעגל וברגע שהפרש בין מה שיצא למה שחזר עולה על 30MA, המפסק מנתק את הזרם.



בשביל לאפשר את ההשוואה הזו למפסק זרם דלף מחובר מוליך הפאזה וגם מוליף האפס. למפסק ראשי רק מוליך הפאסה מחובר.

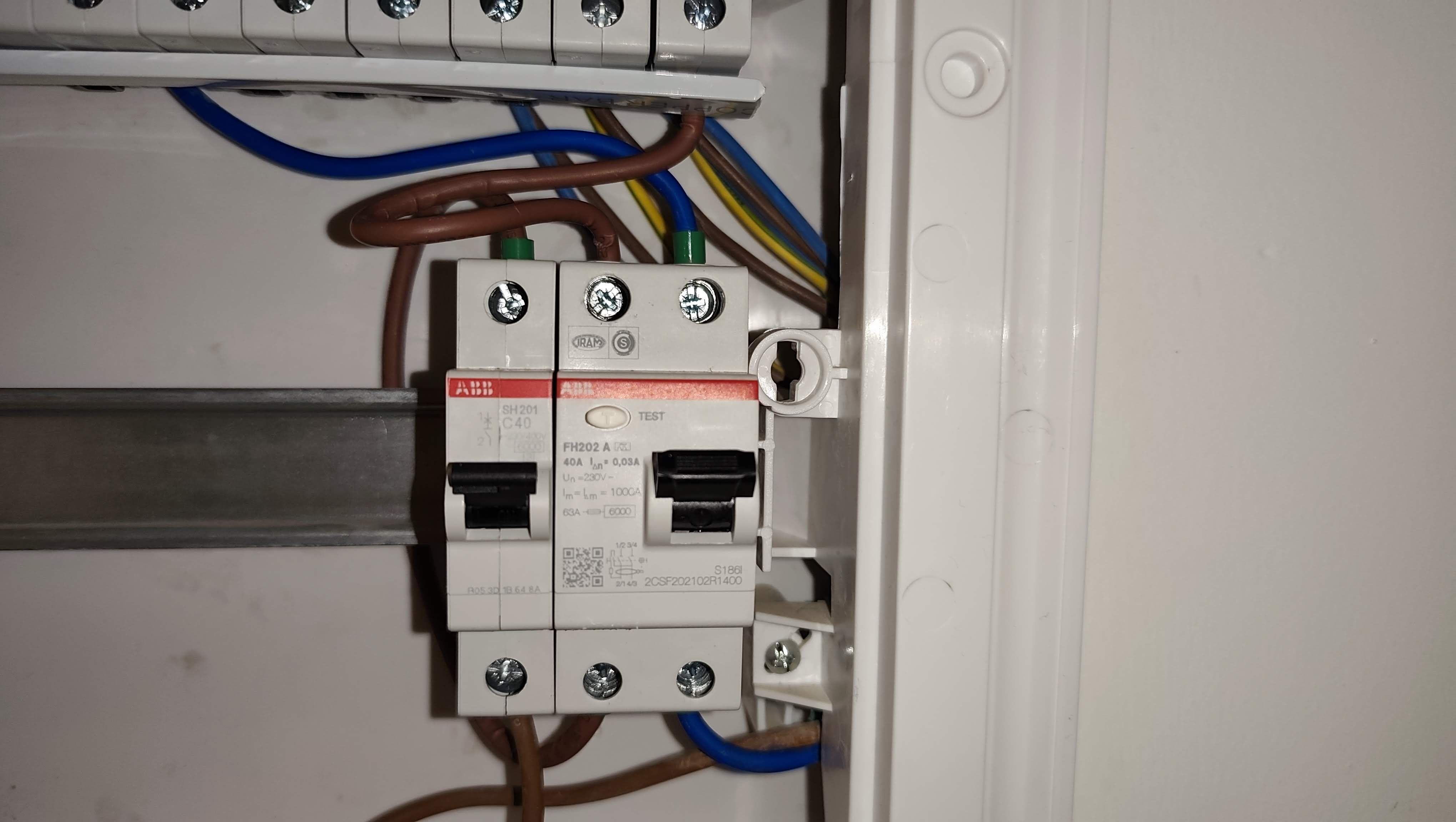

בתמוה הזו רואים את שני האביזרים האלו. הראשי משמאל, הפחת/זרם דלף מימין.

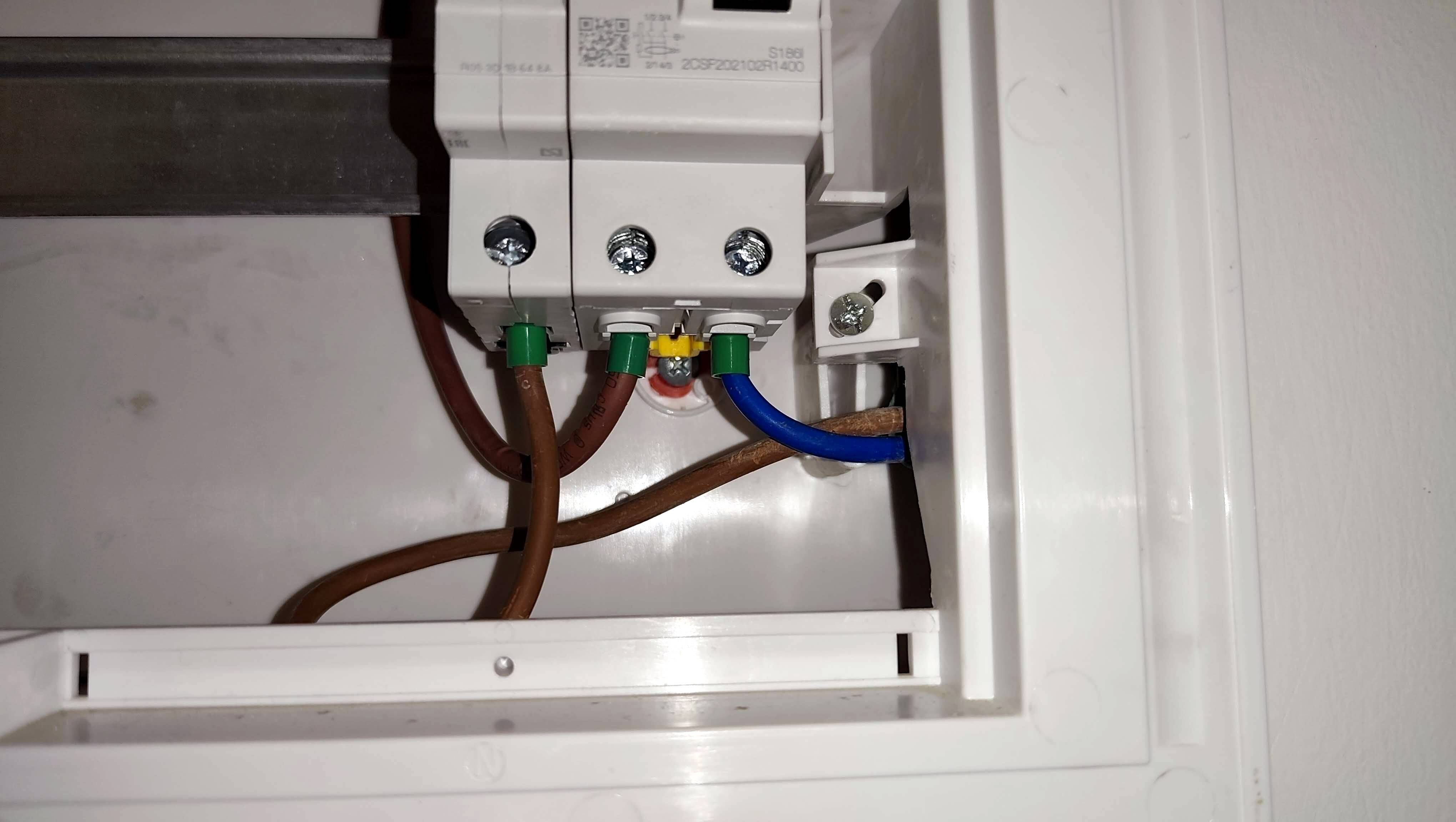

פה רואים את ההזנות ללוח.

הכי ימני כחול - מוליך האפס מחברת החשמל מחובר ישירות למפסק פחת.

הכי שמאלי חום - מוליך הפאזה מחברת החשמל מחובר ממפסק ראשי.

באמצע. מוליך הפאזה אחרי שעבר בראשי, מחובר לפחת.



ההזנה פה עם מוליכים בשטח חתך 6 מ"ר.





המשך בשיועור הבא...

[zaf]

נחמד, פרט לזה שהלוח מחווט ברישול משהו.

אמנם המוליכים עבים, אבל מדוע יש מאמ״ט של 20 אמפר?


[Buki]

לפני 4 דקות, zaf כתב:

אבל מדוע יש מאמ״ט של 20 אמפר?

כי מחובר שם מכשיר שצורך 18 אמפר.



[zaf]

עדיף מסודר

[Buki]

כמובן עדיף מסודר אבל אני לא כזה מקצוען ולא עובד בזה ביום יום, תאמין לי שיש לוחות הרבה יותר גרועים מזה.

[teyal]

לפני כשעה, zaf כתב:

עדיף מסודר

אצלך מסודר, אצלו האביזרים *הרבה* יותר איכותיים...

[adi89]

גרמת לי ללכת להסתכל בלוח, רואה שהראשי תלת פאזי הוא C25 והמאמ"ת הוא 40A, זה תקין?

[Buki]

אתה מתכוון הפחת (מפסק זרם דלף, זה שיש לו כפתור Test) הוא 40 אמפר, אז כן תקין.



מותר שהפחת יהיה זהה או גבוה מהראשי, אסור שיהיה נמוך ממנו.

[Buki]

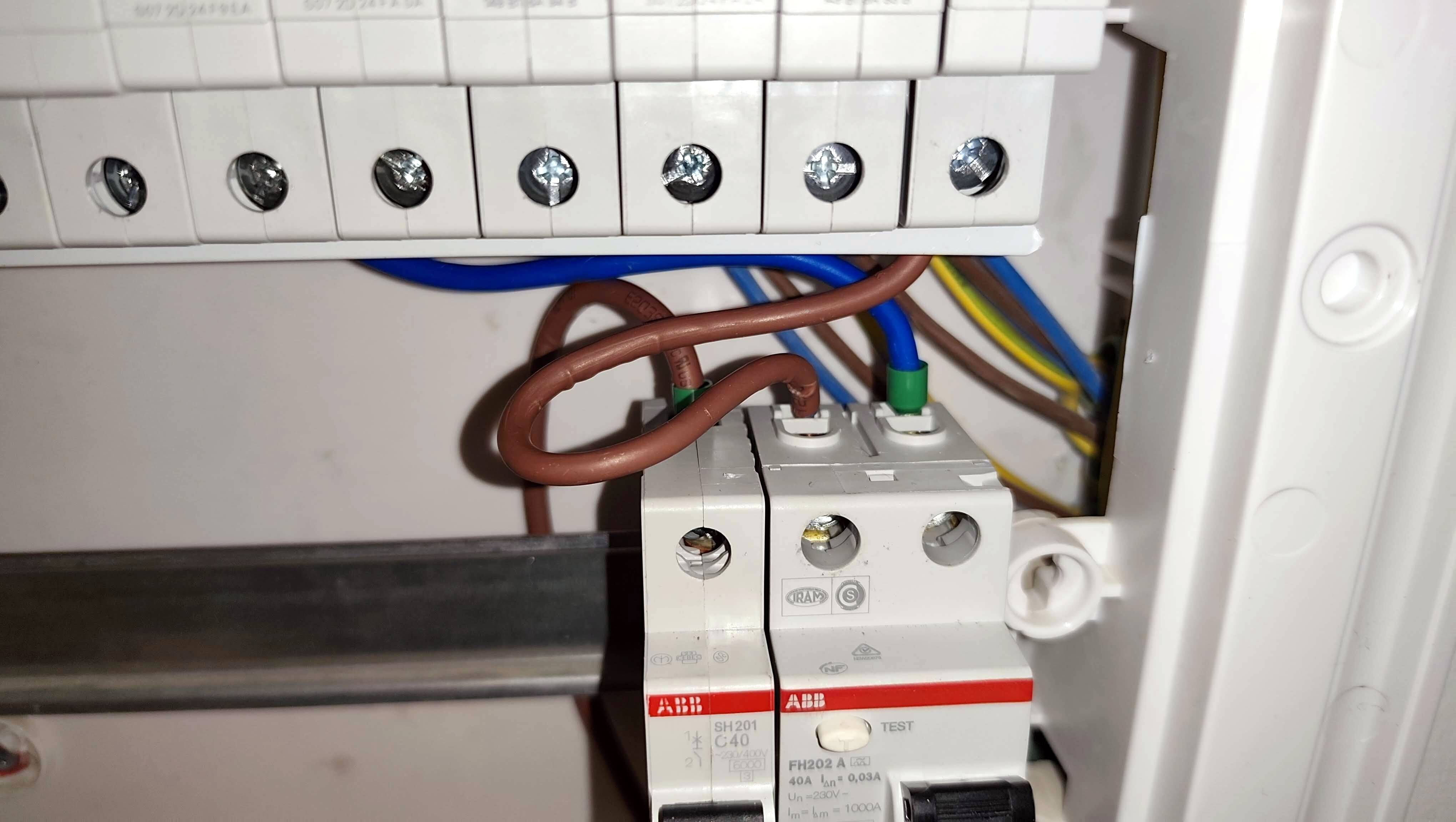

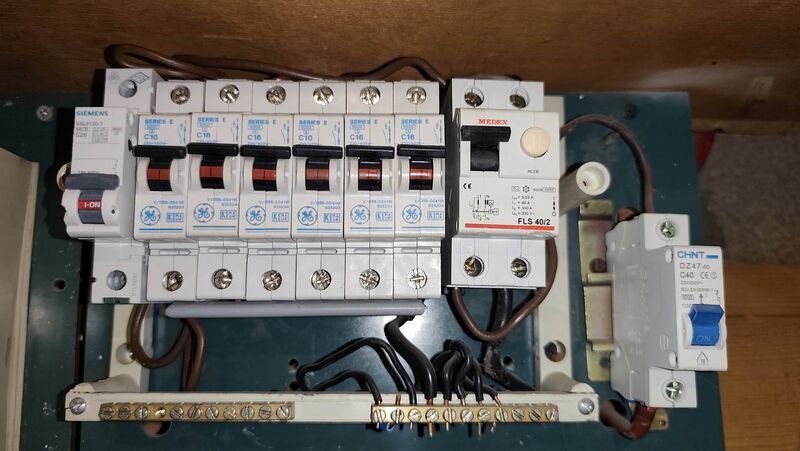

האלה. פה רואים את היציאה בחלק העליון של הפחת (מפסק זרם דלף).



חוט כחול - אפס. מהפחת הוא מגיע ישירות לפס אפסים, שם מרוכזים כל מוליכי האפס של כל המעגלים הסופיים  בדירה.

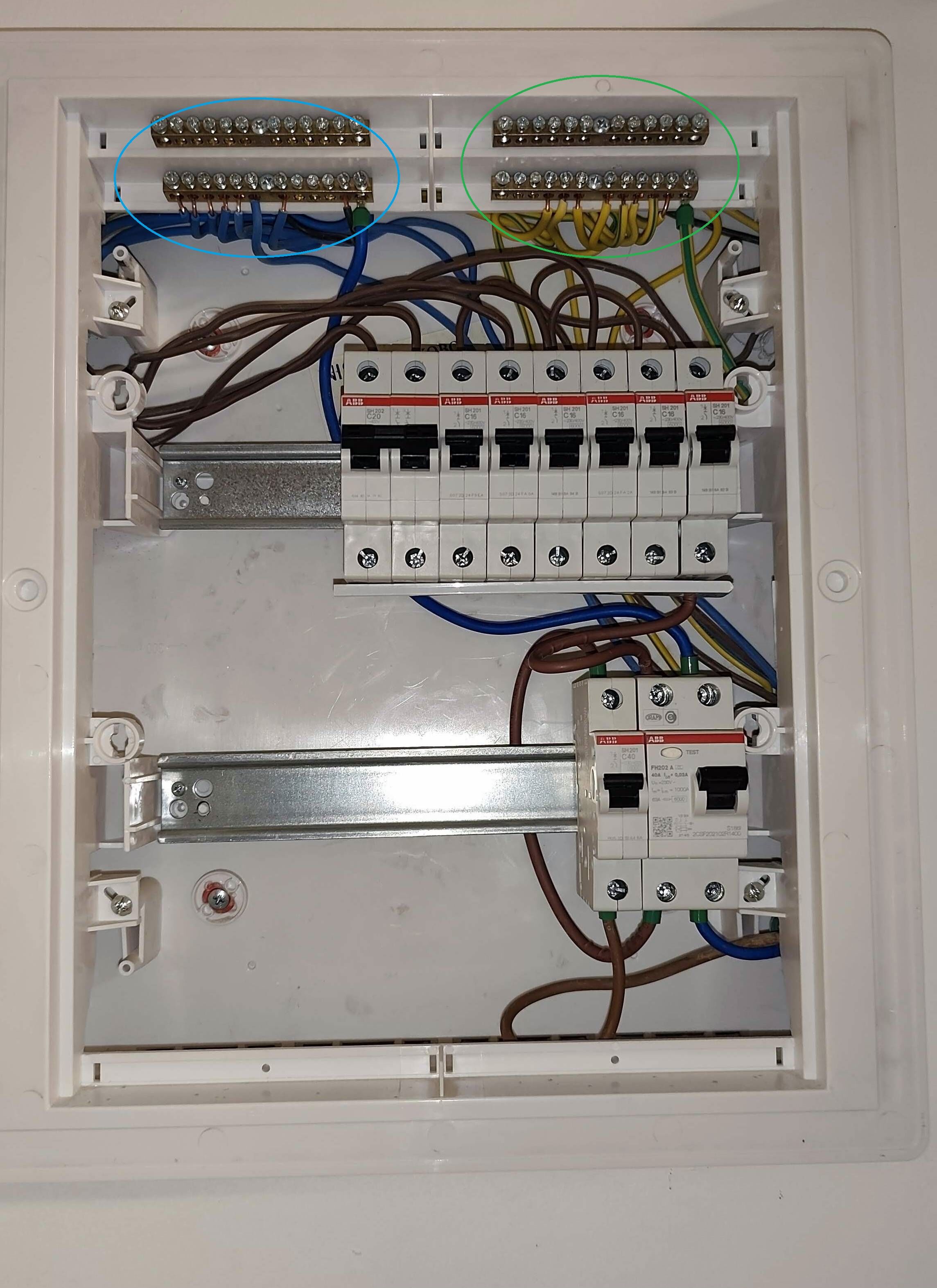

ראו בתמונה השניה פס אפסים בחלק העליון השמאלי של הלוח מסומן בעיגול כחול.



פס אפסים למעלה משמאל.



החוט השני  (החום) שיוצא מהפחת הוא מוליך הפאזה, מתחבר לפס גישור שמגשר מלמטה את כל המאמ"תים (מפסק אוטומטי מגנטי תרמי) של כל המעגלים בדירה.



זאת אומרת כולם מקבלים את אותה פאזה מהפחת.

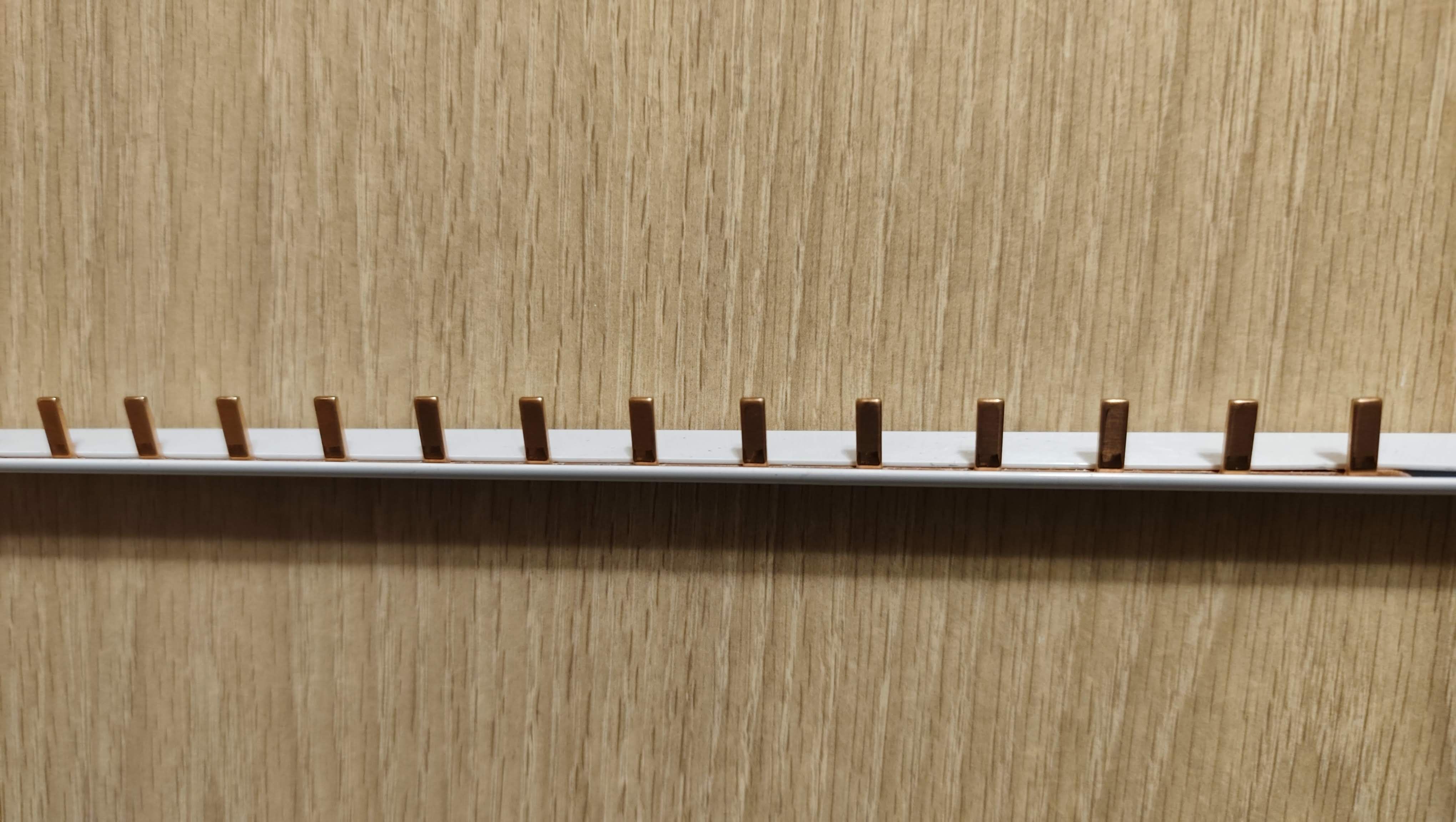

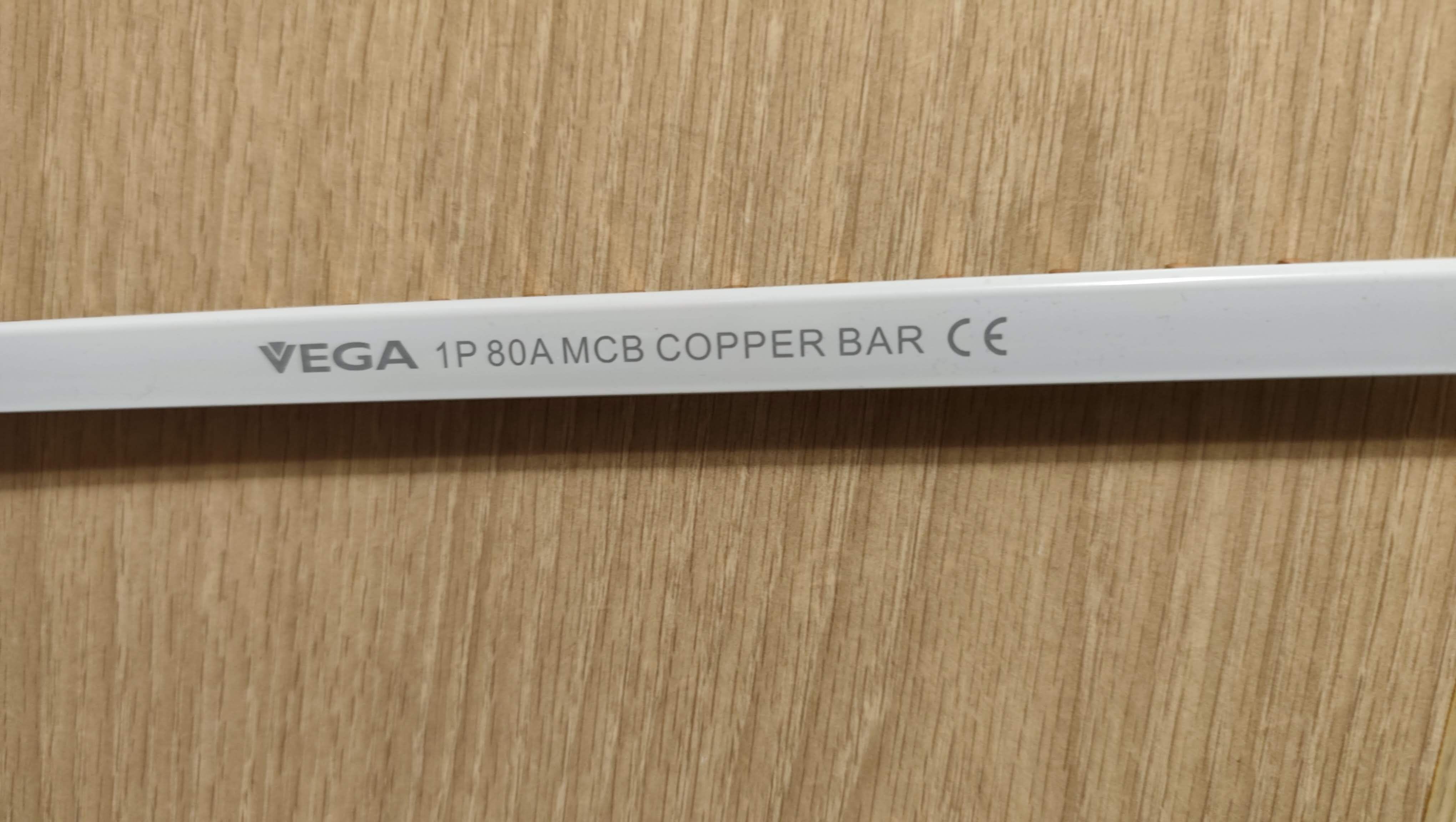

ככה נראה פס גישור חד פאזי. חותכים ממנו קטעים לפי האורך הנדרש. כמובן שבמקום פס גישור אפשר לגשר עם חוט רגיל בצורת  U.

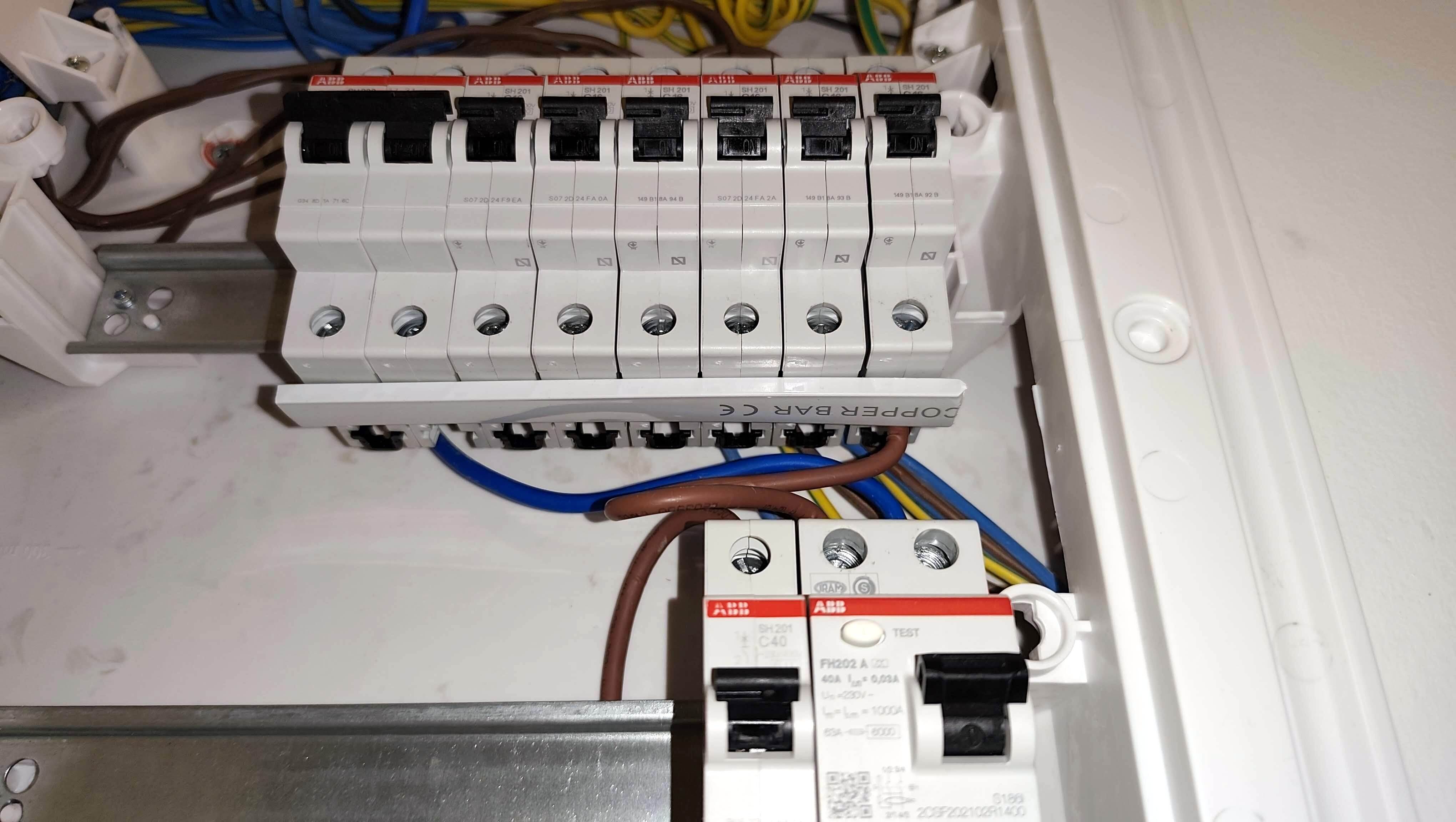

פה רואים את פס הגישור ואת מוליך הפאזה שמגיע מהפחת, תפוס ביחד עם פס הגישור על ידי הבורג של המאמ"ת הימני ביותר.



או קי, אז יש לנו פאזה בכניסה לכל המאמ"תים.



כל מאמ"ת מגן על מעגל סופי נפרד.

מה זה מעגל סופי?

מעגל סופי לפי התקן חייב להיות נפרד לכל שני חדרים או לכל שטח של 40 מטר.  בדירת 3 חדרים חייבים לפחות שני מעגלים סופיים, כי זה מעל שני חדרים. בדירת חדר בשטח 41 מטר גם חייבים שני מעגלים סופיים כי זה מעל 40 מטר.

מעגל סופי יכול לכלול גם אביזרי תאורה "מאור" וגם שקעים שאינם שקעי כוח. זאת אומרת שקעים רגילים בחדרים, מחוברים באותו מעגל עם מנורות.

במטבח, במרפסת שרות ובכל מקום שיש בו ציוד קבוע (לדוגמא תנור, מזגן וכו') עם הספק מעל 2KW, מתקינים "שקע כוח" שזה שקע מוזן ישירות מהלוח (ולא משותף עם מאור) עם מוליכים בחתך 2.5 ממ"ר ואפשר למשוך ממנו עד 16 אמפר.

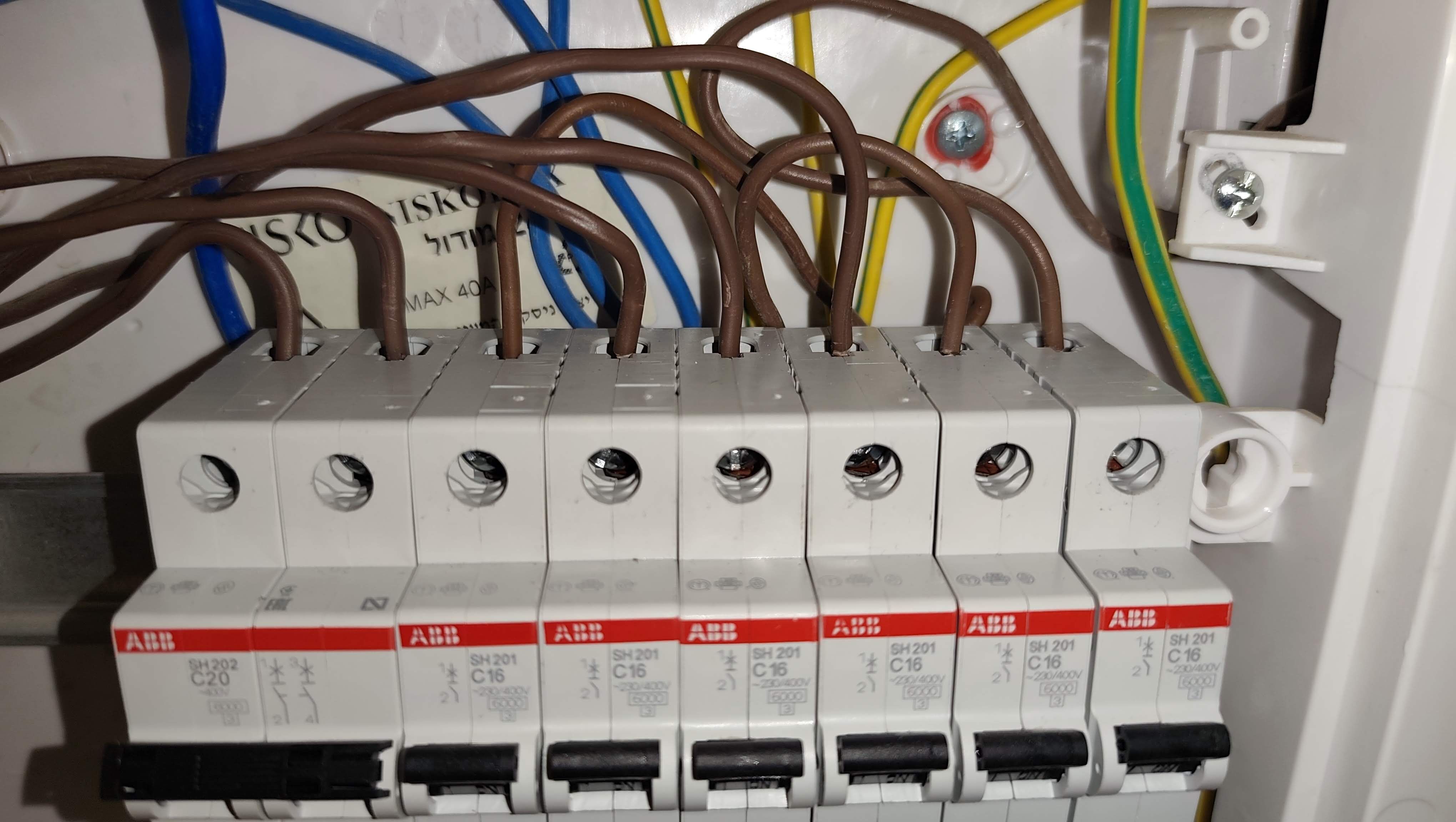

בחלק העליון של המאמ"תים יוצא מוליך פאזה נפרד לכל מעגל סופי בדירה.

כל המוליכים  פה הם 2.5 ממ"ר חוץ מהשניים השמאליים ביותר אז כל המעגלים (חוץ מהשניים השמאליים) מוגנים במאמ"ת 16 אמפר (זה תקן).

על שטח חתך 1.5 ממ"ר שמים מאמ"ת 10 אמפר אבל אין כאלו בדירה הזו.

המאמ"תים של המעגלים הסופיים מגנים על התשתית של אותו מעגל מפני זרם יתר ומפני קצר, כמו במקרה של המפסק הראשי. מאמ"ת 16 אמפר ינתק את המעגל אם תהיה באותו מעגל צריכת זרם גבוהה מעט יותר מ 16 אמפר אחרי פרק זמן מסויים או מיידית במקרה של קצר באותו מעגל. קצר זה מגע  בין פאזה לאפס.







המשך בשיעור הבא...



[zaf]

לפני שעתיים, teyal כתב:

אצלך מסודר, אצלו האביזרים *הרבה* יותר איכותיים...

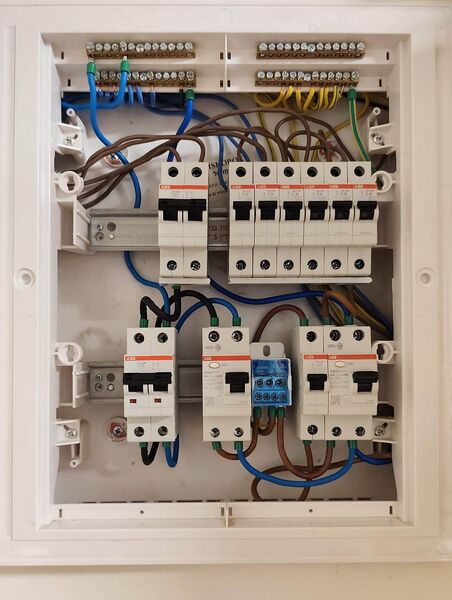

זו תמונה מהרשת, אצלי זה לוח 24 מקומות 2 שורות, תלת פאזי, עם אביזרים של שניידר אלקטריק.

הותקן (עבר ריענון למעשה, אחרי 20 שנה) על ידי חשמלאי מוכר - אבי אריאלי , שווה לעקוב אחרי הסירטונים והערוץ שלו.

[saay222]

אחד הדגשים כשעובדים עם פס גישור (נקרא בעגה מסרק) זה קריטי לפתוח את ברגי הטרמינלים שהוא הולך להתחבר אליהם עד הסוף, הדבר האחרון שאתה רוצה זה להכניס את הקוץ אחרי המגע.



במקרה הטוב זה לא יעבוד, במקרה הרע יהיה מגע רופף שייתחמם מאוד.

[saar5555]

אם עוסקים בלוחות חשמל..



מישהו יכול להסביר לי איך יצא שהטוסטר שלי מקצר ומקפיץ את הפחת (כשהוא לא עבד!) ?



יצא לי לשים לב שמדי פעם כשהפחת קופץ (כן, זה נגד התחשמלות). בסוף הוצאתי את כל התקעים במטבח והלכתי מכשיר מכשיר.. מפסק מספק בלוח חשמל.



יצא שהטוסטר קופץ ששירת אותי נאמנה, פשוט מקצר..אז שמתי טוסטר אחר חדש, ושלום על ישראל.





[Buki]

לפני שעתיים, saay222 כתב:

אחד הדגשים כשעובדים עם פס גישור (נקרא בעגה מסרק) זה קריטי לפתוח את ברגי הטרמינלים שהוא הולך להתחבר אליהם עד הסוף, הדבר האחרון שאתה רוצה זה להכניס את הקוץ אחרי המגע.



במקרה הטוב זה לא יעבוד, במקרה הרע יהיה מגע רופף שייתחמם מאוד.

כמובן, בנוסף אחרי ההרכבה אני מכניס מברג שטוח בין פס הגישור לאביזר ומנסה להרים את האביזר, זה מאפשר לוודא שה"שן" של פס הגישור ננעלה הייטב בטרמינל.

[פריג'י]

לפני שעתיים, saar5555 כתב:

אם עוסקים בלוחות חשמל..



מישהו יכול להסביר לי איך יצא שהטוסטר שלי מקצר ומקפיץ את הפחת (כשהוא לא עבד!) ?



יצא לי לשים לב שמדי פעם כשהפחת קופץ (כן, זה נגד התחשמלות). בסוף הוצאתי את כל התקעים במטבח והלכתי מכשיר מכשיר.. מפסק מספק בלוח חשמל.



יצא שהטוסטר קופץ ששירת אותי נאמנה, פשוט מקצר..אז שמתי טוסטר אחר חדש, ושלום על ישראל.





בטח נמסו לו המוליכים בכבל ונגעו אחד בשני.



בשביל הספורט תפתח ותראה, כבר יצא לי להחליף כבל במוצר פשוט כזה למרות שזה עקרונית לא שווה את הזמן.



למען הסר ספק כל פתיחה והתעסקות כזו במוצר שחוזר לחשמל ברשת מחייבת רישיון חשמלאי על פי חוק.

עריכה אחרונה ב-2 באפריל על ידי פריג'י

[Buki]

לפני 5 שעות, saar5555 כתב:

אם עוסקים בלוחות חשמל..



מישהו יכול להסביר לי איך יצא שהטוסטר שלי מקצר ומקפיץ את הפחת (כשהוא לא עבד!) ?

זה כי יש הארקה בשקע, הארקה זה אמצעי הגנה נוסף מפני חישמול.

מתג הפעלה של הטוסטר מנתק רק את הפאזה. הטוסטר כבוי, אין זרם במוליך הפאזה.

אבל מוליך האפס מחובר כל הזמן ושם יש זרם קטן כלשהו, פוטנציאל של מוליך האפס שונה מפוטנציאל האדמה.

אם מוליך האפס שלא מנותק מקו ההזהה על ידי המפסק של הטוסטר, נוגע בגוף המתכתי של הטוסטר (שמוארק דרך הארקה בשקע), כל הזרם ממוליך האפס יזרום לאדמה ואז הפחת "ישם לב" שהזרם שחזר אליו לא שווה לזרם שיצא ממנו (כי הזרם זרם לאדמה דרך ההארקה) והפחת ינתק את המעגל.



ללא ההארקה, הפחת היה קופץ רק כשמישהו היה נוגע בגוף המתכתי של הטוסטר, אז המעגל לאדמה היה נסגר דרך הגוף שלו והפחת היה קופץ.

עם ההארקה הפחת קופץ מיד עם הופעת התקלה שזה הרבה יותר בטיחותי.
