מבנה ואביזרים בלוח חשמל ביתי

[Buki]

מה שיותר בעייתי בתמונה הזו זה שאין סופיות חוט, וחובה לשים סופיות חוט על מוליך גמיש.

הידוק מהדק ברגי על חוט גמיש ללא סופיות תופס רק חלק מהגידים ומקטין מעשית את שטח החתך של הכבל.



עשיתי פעם מדריך לזה:



[saay222]

צודק, זאת תמונה שמצאתי בגוגל, חובה סופיות במוליך גמיש.

[Haim_gds]

לפני 13 שעות, saay222 כתב:

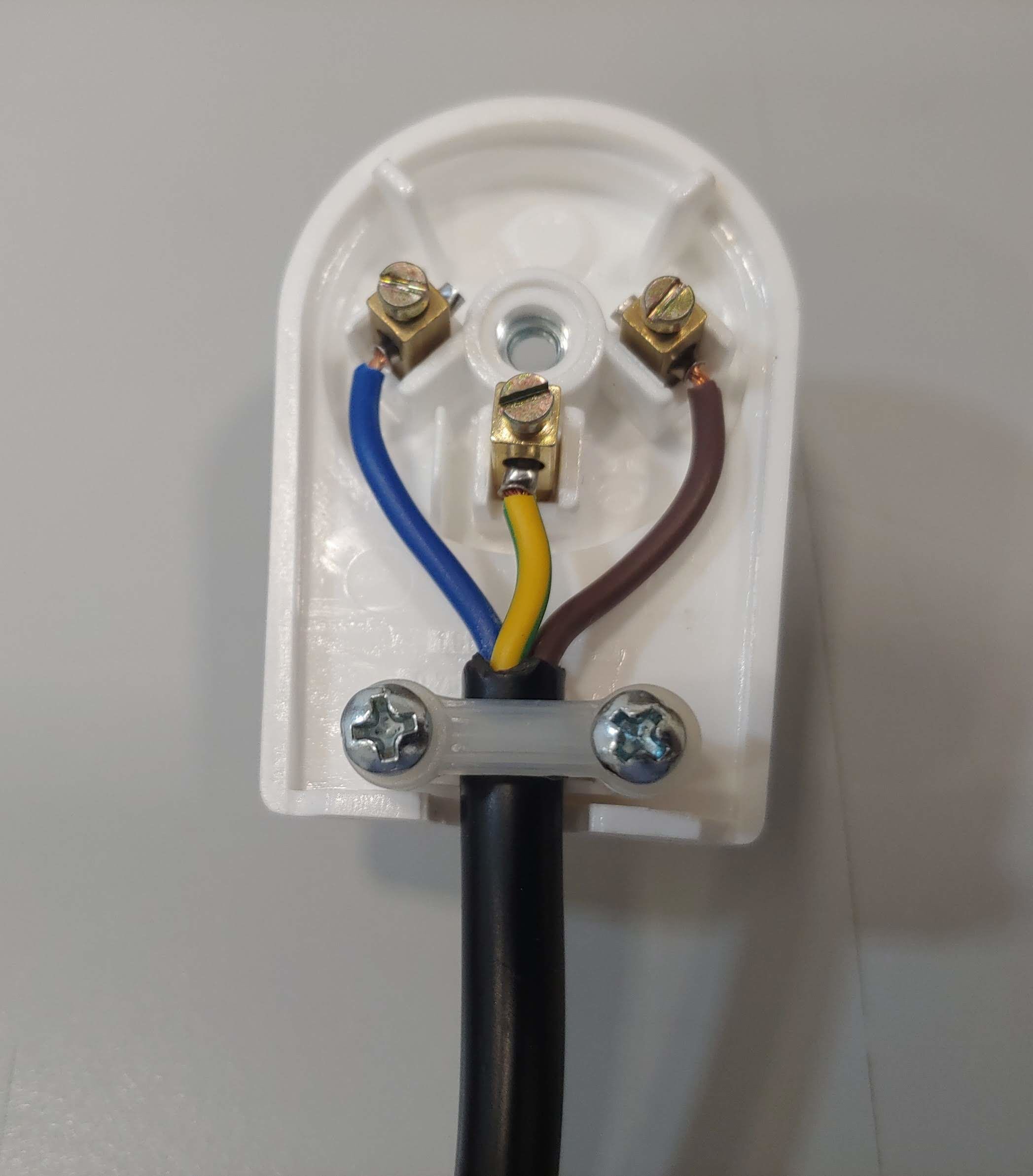

לכן כשמחווטים תקע/שקע, תמיד משאירים את מוליך הארקה טיפה ארוך יותר, כך מגדילים את הסיכוי שבעת משיכה, ישתחרר אחד מ-2 המוליכים לפני הארקה:

חכם, אף פעם לא חשבתי על זה. בתקעים, אני אף פעם לא משתמש בתקע בו נעילת הכבל לגוף התקע היא מכנית (בלחיצה) אלא אך ורק בהברגה כדי להקטין את הסיכון של השתחררות המוליך.



ד"א, בתור אחד משתמש בחוט רב סיבי פעם ב... מה הלוחץ+נעליים הכי זול ופשוט שניתן להזמין?

עריכה אחרונה ב-4 באפריל על ידי Haim_gds
שגיאת כתיב

[Buki]

לפני 6 שעות, Haim_gds כתב:

ד"א, בתור אחד משתמש בחוט רב סיבי פעם ב... מה הלוחץ+נעליים הכי זול ופשוט שניתן להזמין?

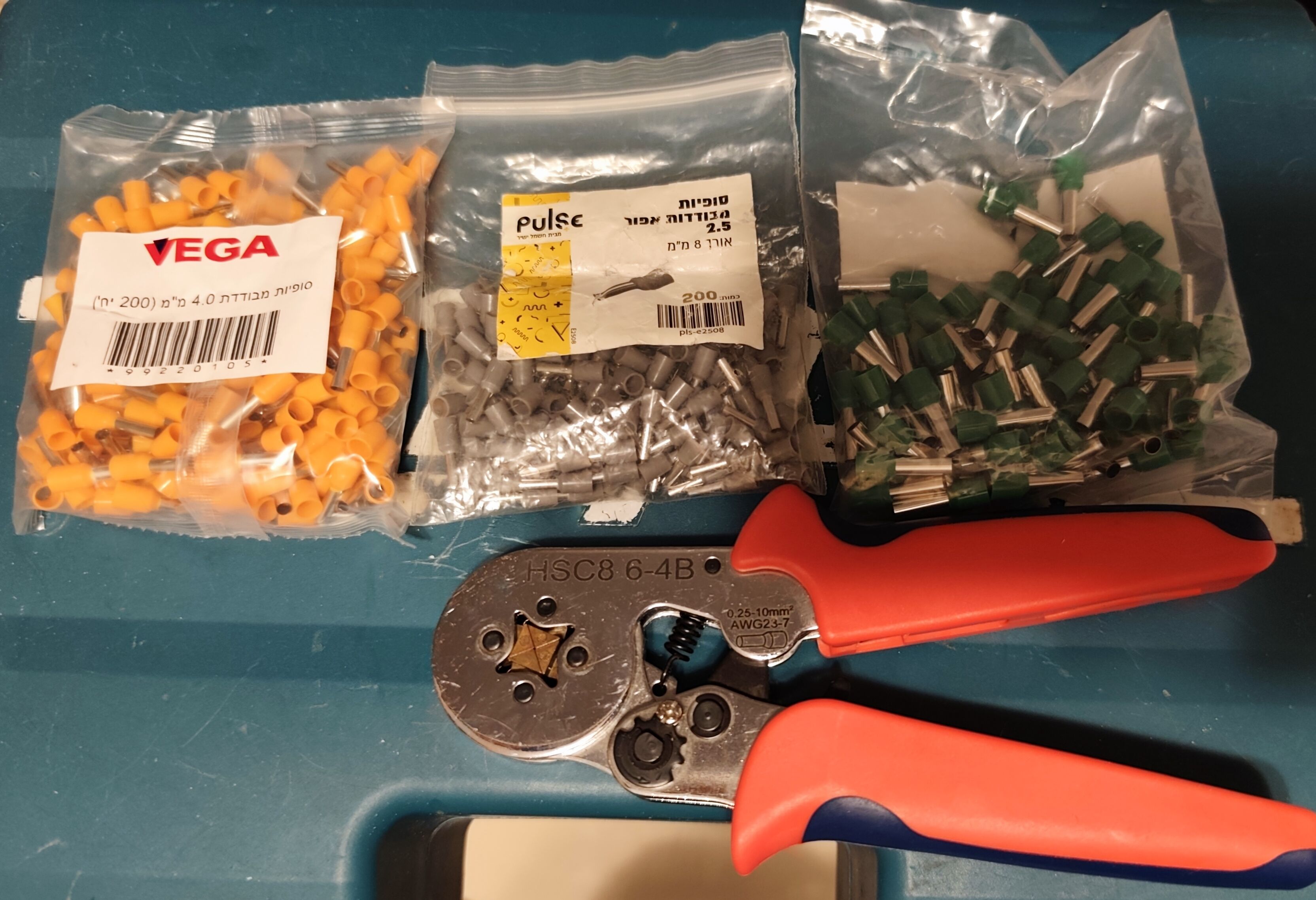

יש לי כזה, 4S (לחיצה בצורת ריבוע) ולא 6S.

https://a.aliexpress.com/_c4M6Ft3n



סופיות חוט אפשר לקנות בארץ בכל חנות חשמל מקצועית, במחיר כמה שקלים לשקית 200 יחידות.



[Haim_gds]

תודה אך זה overkilling לצרכים שלי (3-4 פעמים בשנה...) יש משהו פשוט/זול יותר? משהו כזה מעלי (https://he.aliexpress.com/item/1005006934894659.html) יכול לשמש?

עריכה אחרונה ב-5 באפריל על ידי Haim_gds
תוספת

[Buki]

יכול להיות שכל הכלים האלו בעלי באותה רמה וזה שעולה 25 ש"ח לא שונה מזה שעולה 125, הם נראים מאוד דומה.  לא יודע. תזמין ותנסה, לא מדובר בסכום כסף משמעותי.

[teyal]

בקטרים נמוכים אפשר גם להלחים את הקצוות של החוט השזור- אותה תוצאה כמו עם הסופיות.


[Buki]

מניסיון, ציפוי הקצוות בבדיל פחות טוב ולא סתם הפסיקו להשתמש בזה. אחר מספר שנים אתה בודק הידוק ברגים ורואה שאפשר להוסיף עוד סיבוב לברגים שהדקת הייטב בהתקנה, כאילו שהבדיל "שוקע" ועוצמת הלחיצה של הבורג עליו פוחתת.





זה טוב אולי רק לזרמים נמוכים של חוט למנורה 40W, בכל מקום אחר אני לא ממליץ להשתמש בציפוי בדיל.

[ELI001]

תמיד כיף לראות עבודות שלך. תודה על השיתוף.

הערה קטנה,  כשאתה מחבר את מוליך ההזנה לפס הגישור מצד אחד אתה בעצם 'מעמיס' עליו את כל הזרם מצד אחד, למרות שאני בטוח שהוא בתקן וכו'  אפשר להרחיק עוד יותר את נקודת הקצה שלו ע"י חיבור המוליך של ההזנה באמצע או במקרה שלך אפי' קרוב יותר לשמאל.



[Buki]

אין לזה משמעות באמת. פס הגישור הוא לזרם 80 אמפר שזה כפול מהזרם המקסימלי שיכול לזרום דרכו, כי הראשי 40 אמפר.

[ברווז]

עבדתי בעבר במפעל שמייצר לוחות חשמל תעשיתיים, "קצת" יותר רציניים מאלו הביתיים.

תודה בוקי, חומר טוב זה.



אוסיף אנקדוטה שלימד אותי חבר מהמפעל (היה בתפקיד החשמלאי בודק של המפעל), שנעזרתי בו (קרי, הזמנתי אותו בתשלום להחליף לי את כל הלוח על שלל ה-4 מפסקים שלו)- למי שיש מפסקים ישנים, במיוחד הפחת, יש מצב שהתקן שלהם כבר השתנה. אני לא זוכר את המונחים שהחבר השתמש בהם, אבל הוא הסביר לי שטוב שקראתי לו להחלפה.



הייתי צריך להחליף שם איזה מפסק בודד, אבל לצורך כך הייתי צריך לפרק את הפחת - מאחר ואני לא חשמלאי, לא העזתי לגעת בזה בעצמי והזמנתי את החבר להחליף לי את כל הלוח. המפסקים שהוא שם לי היו של ABB, כמו אצל בוקי.

בתאריך 4.4.2026 בשעה 11:44, Haim_gds כתב:

ד"א, בתור אחד משתמש בחוט רב סיבי פעם ב... מה הלוחץ+נעליים הכי זול ופשוט שניתן להזמין?

הנה מה שאני רכשתי בזמנו. צעצוע, אבל עושה את העבודה- גם אני משתמש רק עם באף פעם ולא ראיתי צורך באחד סופר מקצועי. המחיר היה קצת אחר אז למיטב זכרוני.

בתאריך 5.4.2026 בשעה 08:05, Haim_gds כתב:

 (https://he.aliexpress.com/item/1005006934894659.html) יכול לשמש?

חברת "זעם הארי", נשמע מתאים לתקופה. נראה בסדר גמור. אפילו עדיף על מה שאני רכשתי.

[ypz]

ההערה בדבר התקן של מפסקי־מגן (”פחת”) אכן במקומהּ – התקן הרלוונטי אכן עודכן בשנת 2001, ומאז יש להתקין בדירות מגורים בארץ מפסקי מגן מטיפוס A בלבד; הטיפוס מצוין ע״ג מפסק־המגן:



 – טיפוס A (תקני לדירות מגורים בארץ);

– טיפוס AC (אינו תקני לדירות מגורים בארץ משנת 2001).

(קיימים גם טיפוסים נוספים של מפסקי־מגן, אך אלה הרלוונטיים ביותר למרבית המתקנים הדירתיים)



במקרה שמותקן בלוח הדירתי מפסק־מגן מטיפוס AC, מומלץ בחום להחליפו ע״י חשמלאי מורשה (אך נכון להיום, אין חובה חוקית לעשׂות זאת בדירות מגורים).





נקודה חשובה נוספת: מאחר שמפסק־המגן כולל רכיבים מכאניים עדינים, נדרש לבדוק את תקינותו מדי פעם באמצעות לחיץ הבדיקה (לרוב מופיעה דרישה כזו ע״ג המפסק עצמו); בדיקה תקופתית כאמור מאפשרת לוודא שהמנגנון פועל כראוי (ולא ”נתפס”), ומאריכה את חייו – רצ״ב פרסום קצר של חברת־החשמל בנושׂא:



[פינדר]

לפני 5 שעות, ברווז כתב:

אבל לצורך כך הייתי צריך לפרק את הפחת - מאחר ואני לא חשמלאי, לא העזתי לגעת בזה בעצמי

שאלה לחשמלאים: לפני כמה שנים התקלקל לי המפסק הראשי (תלת פאזי). לא הפחת.

כמובן שהזמנתי חשמלאי והוא החליף את המפסק. רק בגלל שהמפסק מוזן ישירות מהארון של חח״י, הוא ביצע את העבודה כשהחשמל לא מנותק וזה היה קצת מפחיד.

זה באמת הנוהל? אין דרך לבצע את זה בצורה קצת יותר בטוחה?

[Haim_gds]

לפני 5 שעות, ברווז כתב:

המחיר היה קצת אחר אז למיטב זכרוני.

מילא המחיר, אבל... Shipping: ₪129.13

[ברווז]

לא מומחה, אבל יודע שיש לא מעט מקרים שבהם יש צורך לעבוד תחת מתח חי.

ויש מתחים יותר מפחידים.

שים לב למוט היעודי שנועד למשיכת האדם הרחק מהמקור מתח במקרה של חישמול.



יש לא מעט מקומות שבהם פשוט אסור לנתק את החשמל כלל (מערכות של בית חולים למשל).



חצי קשור, מישהו יכול להמליץ לי על חשמלאי מוסמך להחלפת מפסק, הקודם שלקחתי נעלם לי.

אני מעדיף אחד עם ניסיון הפעם.

תמונה של הארון:









לפני 3 דקות, Haim_gds כתב:

מילא המחיר, אבל... Shipping: ₪129.13

וואו. לא שמתי לב בכלל לזה. שלפתי מתוך ההיסטוריה שלי.



שורה תחתונה, קניתי אחד פשוט בזמנו במחיר די מצחיק, ואני מרוצה ממנו לצרכים שלי עד הגג.

או לפחות עד לקומה שאני גר בה.

ועד לגובה המקסימלי של החוטים בתוך הטיח.

עריכה אחרונה ב-6 באפריל על ידי ברווז
