תיקון מסך אל.סי.די 50"

[לוקי2]

שאלה,

מסך 50" אל.סי.די, חטף מכת ברק ישירה (אשכרה ראינו את הברק נכנס מבחוץ פוגע בסורג ומשם למסך).

המסך נשרף.

טכנאי טוען שיש להחליף כרטיס בעלות של 1300 שח (לרכוש מחברת ח.י את הכרטיס)

השאלות שלי :

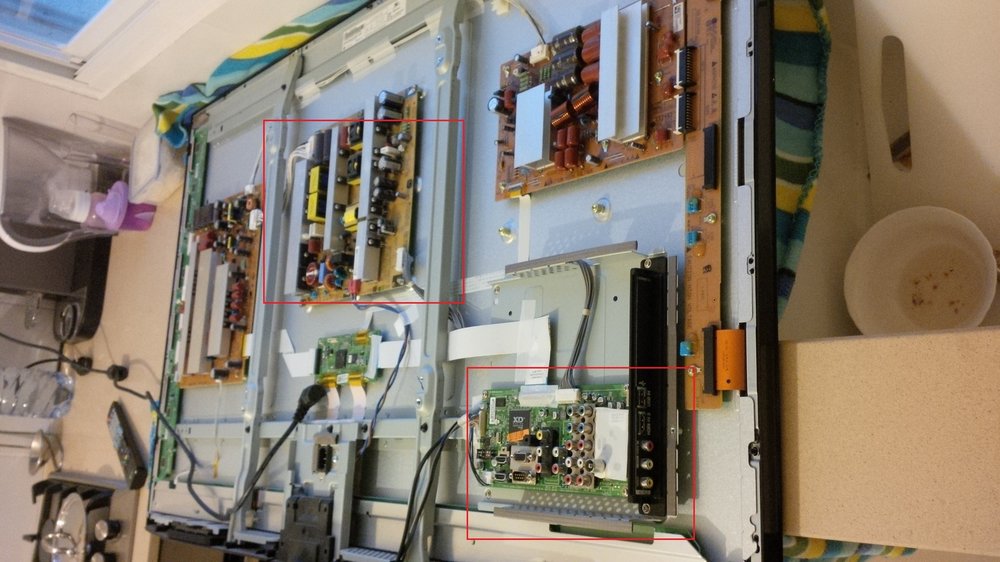

1-איזה מבין הכרטיסים שבתמונה מקולקל ? (הקפתי שניים בסימון אדום, אני לא יודע איזה מהם נשרף)

2-האם ניתן להזמין מאתר מסויים חלקים ולהחליף לבד ?



מצב תמונות

תודה

[ModChiP]

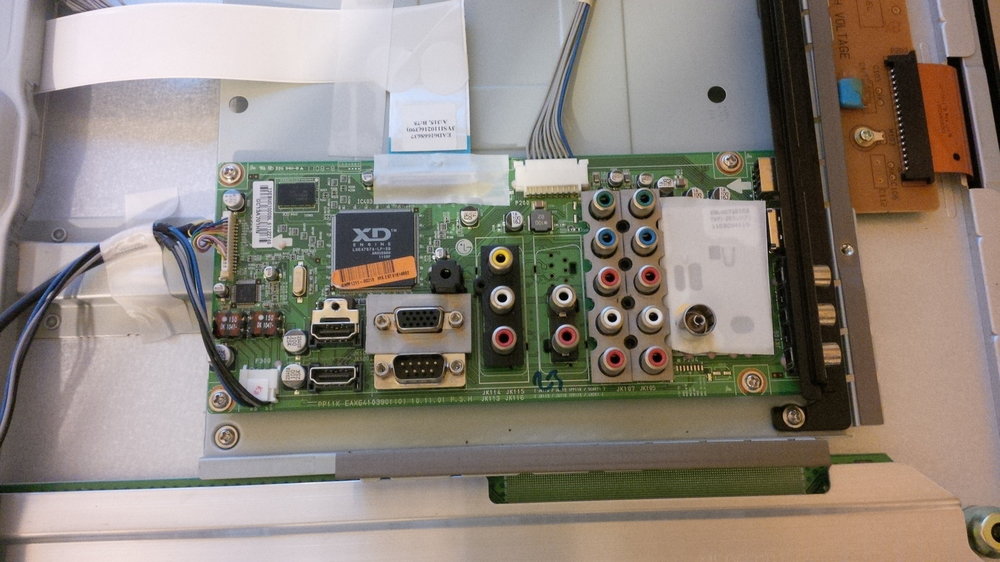

מה לגבי צילום תקריב של הכרטיס השני?

המסך כרגע נדלק?

[לוקי2]

המסך לא נדלק כלל.

אין לי תקריב של הכרטיס הנוסף, אבל אוכל להעלות כזה בימים הקרובים.

האם יש סיכוי שמדובר בקבל או נגד או משהו כזה שניתן להחליף ?

תודה

[ModChiP]

מאיפה אתה בארץ?

[martines]

המסך לא נדלק כלל.

אין לי תקריב של הכרטיס הנוסף, אבל אוכל להעלות כזה בימים הקרובים.

האם יש סיכוי שמדובר בקבל או נגד או משהו כזה שניתן להחליף ?

תודה



עם ברק הכל יכול להיות. יכול גם להיות פגיעה רב מערכתית ז"א יותר מכרטיס אחד נפגע.

אם הטלויזיה לא נדלקת כלל גם לא במצב STAND BY, החשד מייד נופל על כרטיס ספק הכח - זה הכטיס באמצע שמקבל את מתח הרשת וממיר אותו למספר מתחים לשאר הכרטיסים ולמסך.

[לוקי2]

טרם התייאשתי.

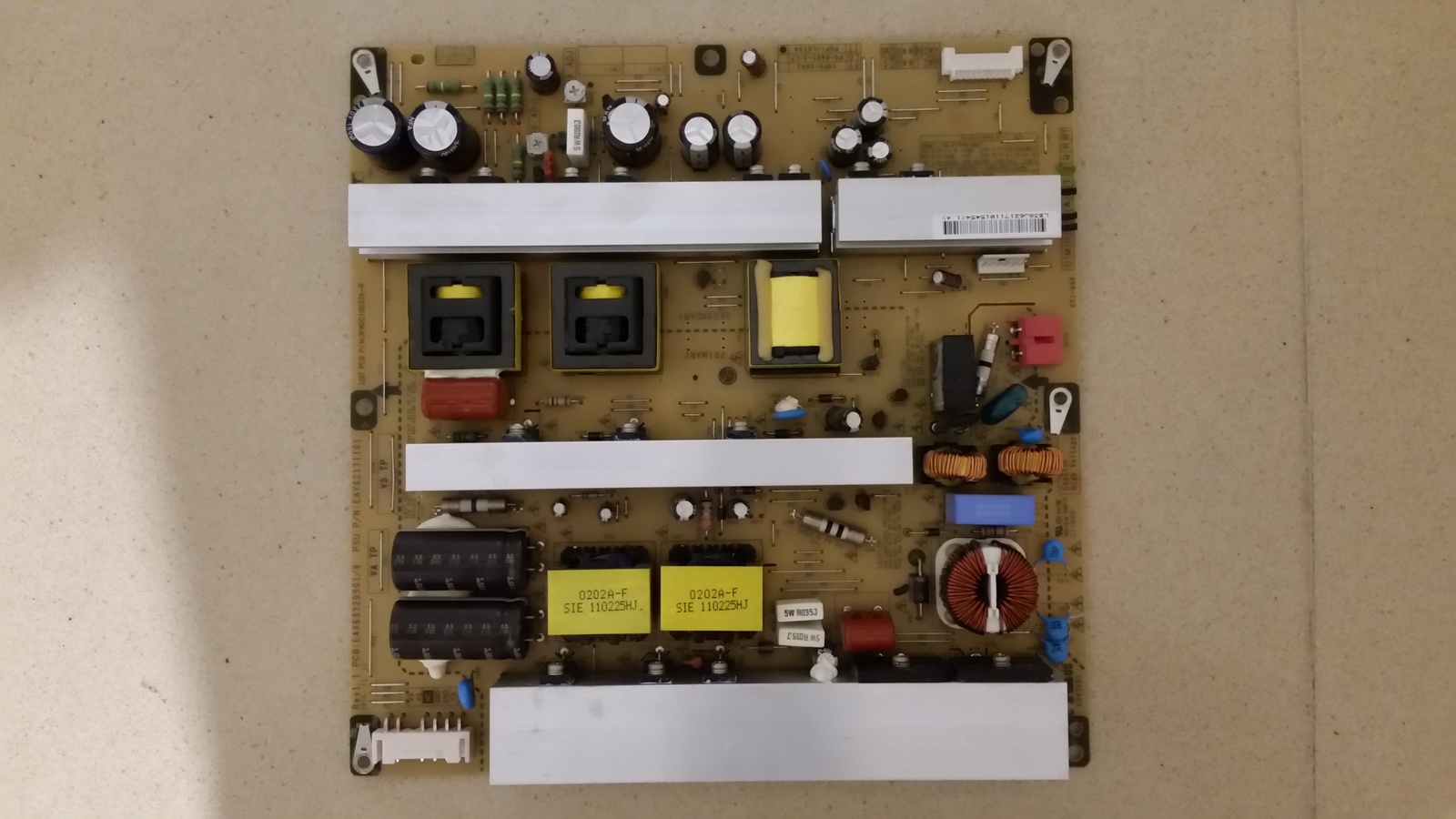

פירקתי את הכרטיס הראשי שמעביר חשמל והנה תמונה באיכות גבוהה.

כל הקבלים נראים שלמים, ומבדיקה קצרה שעשיתי נראה כי הפיוזים גם תקינים.

האם שימוש בפלוק יעזור לי ? (אין לי ואני לא יודע כיצד משתמשים, אבל אולי יש אצלנו בעבודה).

למישהו יש רעיון ?

זה הפך להיות אתגר אישי...



דגם המכשיר הוא LG 50PT350R

תודה

[BiG_BuG2]

לא יודע איך מתקנים דבר כזה.

אבל אם בדקת ואכן הספק כוח הוא הבעיה ולא בא לך לשלם 1300 שקלים אפשיר להזמין ספק כוח זהה בקצת יותר מ 200 שקל פה:

http://www.aliexpress.com/item/EAY62171101-power-supply-board-LCD-BoarD-EAX63329901-10-50PT255C-TA/1885354247.html?spm=2114.031010208.3.17.EuNFYw&ws_ab_test=searchweb201556_7_71_72_73_74_75,searchweb201527_4,searchweb201560_9

[לוקי2]

פתרון טוב. אבל לפני הרכישה אני רוצה לוודא שהכרטיס הוא אכן הבעיה.

[Ave]

שתי הכרטיסים נראים תקינים למראית עין, לכרטיס של הספק יש צד שני צלם גם אותו.

בשביל להיות בטוח אם זה ספק או לא יש צורך במדידת מתח ביציאה מהספק.

[לוקי2]

דימה תודה.

הנה צילום של הצד האחורי, אין נזק שנראה לעין.

האם מבצעים את המדידה עם פלוק ?





[ModChiP]

אני במקומך הייתי בודק איזה מתחים מוציא הכרטיס ונותן לטלווזיה את המתחים האלו דרך ספק כוח חיצוני או משהו.

אם היא נדלקת הבעיה בכרטיס, אם לא הבעיה בשאר המכלול.

[Ave]

אכן מדידת מתחים בעזרת פלוק במצב DC, תשים לב שהחיבור יהיה מנותק, מה שמעניין אותך קודם כל זה מתח SBY/VSB בדרך כלל 5V.

בודקים בזמן שהמכשיר בחשמל לכן תהיה זהיר יש שם מתח חי של 220V.

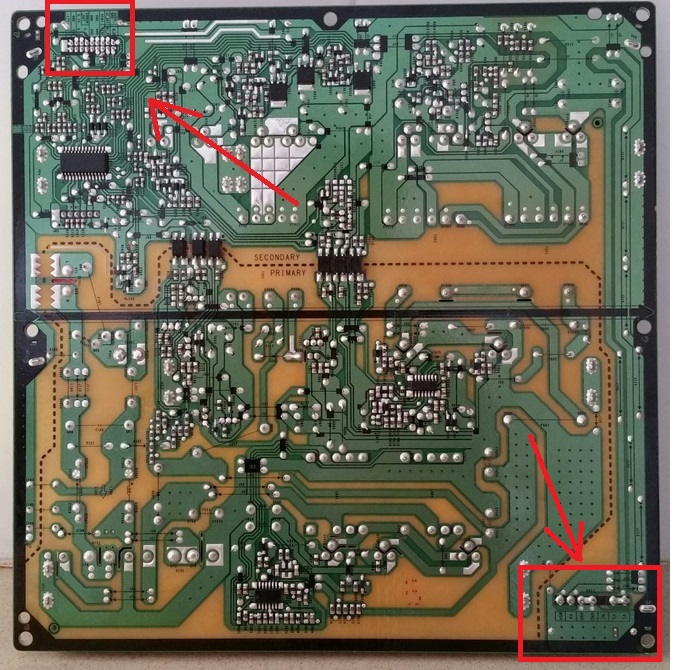

תצלם את הנקודות שסימנתי ככה שיראו את הכיתוב, ככה נוכל לכוון אותך יותר טוב.

[phpclub]

אז יש לי שבוע המזל עם מסכים.

2 מסכים של לקוח הלכו, ואחד המסכים שלי החליט להדבק.



פתאום באמצע עבודה אני מריח ריח שרוף, חשבתי שזה מבחוץ, הלכתי, חזרתי, הריח התחזק, ריח אלקטרוניקה שרוף

התחלתי לחפש והיה ריח חריף מסריח בצורה נוראית מהמסך, מיד ניתקתי אותו מהחשמל והוצאתי אותו החוצה שלא יסריח את הבית.



המסך עצמו כבר תקופה ארוכה משחק עם הבהירות, הוא כבר לא היה בהיר כמו בהתחלה וגם במהלך העבודה היה תזוזה בבהירות, פתאום כהה ופתאום בהיר

המסך היה דלוק ועבד עד שהוצאתי אותו מהחשמל.



פירקתי אותו ולהפתעתי הכל נראה תקין, אין קבלים מנופחים ואין סימנים מחשידים למעט אזור קטן שנראה שחום מדי בחלק האחורי של הכרטיס, גם אין שאריות ריח.



יש לי רב מודד, ואני מתעסק בחשמל לא מעט כשצריך אבל הקטע של בדיקה כאשר הוא מחובר לחשמל קצת מפחידה אותי, יש מישהו שיכול לעזור לי לאבחן את הרכיב התקול במסך? האם יש דרך להמשיך לאבחן ללא חיבור ישירות לחשמל?

[Ave]

PHPCLUB

הלך לך האינוורטר, בשביל להיות בטוח מדוד התנגדות על הסליל יציאה והכניסה בשנאי הכחול ללא חיבור לחשמל בכלל.

אגב זה סמסונג? יש להם שנאי מעוד מיוחד אם חוטים מעוד דקים שנוטה להשרף ולמלא את החדר בריח מעוד נעים

[phpclub]

אכן סמסונג, שירת אותי נאמנה 7 שנים אם אינני טועה.



איך אני מודד התנגדות? סימן האום ברב מודד? על איזה ערך? יש לי 200,2000, 20K,200K,2000K

מהו סליל יציאה וכניסה ? תוכל לסמן לי בתמונה?

ואיזה ערך אני אמור לקבל שהוא תקין ואיזה ערך הוא הלך?



תודה!
