החלפת שקע חשמלי -הסתבכתי, מבקש עזרה

[Black Joker]

שלום לכולם,



הרעיון: החלפת שקע חשמלי סטנדרטי לאחד עם מפסק קטן.



הסיבה: מכשיר המתחבר לחשמל ללא כפתור הפעלה.



וובכן,



פתחתי את השקע וחיווטתי את שלושת החוטים, כפי שנאמר לי לעשות. כרגע המצב הוא שהמפסק בכלל לא עובד - כאשר אני מחבר מכשיר כלשהו לחשמל, הוא עובד, אך אין שום שינוי ע"י לחיצה על המפסק.



חבר אמר לי שאין הבדל בין חיבור שקע רגיל לשקע עם מפסק - האם זה נכון? מה עליי לעשות כדי לגרום למפסק לעבוד?



תודה על הסבלנות מראש.

[מרק10]

בדוק היטב שביצעת את החיבורים נכון. ייתכן שחיברת את הארקה למפסק.



מומלץ להעזר בחשמלאי מוסמך לעבודת חשמל מסוג זה.

[Black Joker]

אהלן מרק,



האם אתה יכול, בבקשה, לעלות לי שרטוט של זה בבקשה?



חיפשתי באינטרנט ולא מצאתי.



תודה מראש.

[מרק10]

על השקע צריכים להיות סימנים של חיבור ארקה/פאזה/ואפס.

~ = פאזה

0 = אפס





חום - חבר אותו להדק המסומן "~"

כחול - חבר אותו להדק המסומן "0"

צהוב/ירוק - הארקה



ייתכן שהצבעים אצלך בבית שונים.

[Black Joker]

זה מה שעשיתי בדיוק !



זה כמו לחבר שקע רגיל ללא מפסק, נכון?

[elkmino]

כן רק שבמקרה שלך צריך לחבר את הפאזה קודם למפסק ולאחר מכן זאת אומרת מהיציאה השניה של המפסק אל השקע.

[Black Joker]

אתה יכול איכשהו לעלות לי שרטוט בבקשה, אני לא הבנתי.

[elkmino]

אין שירטוט, את החוט שבדרך כלל חום ואיתו מגיע מתח מהלוח אתה מחבר למפסק.

שלב הבא אתה חותך חוט נוסף קטן בצבע חום ומגשר מהמפסק לנקודת החיבור של השקע איפה שאמור להיות פאזה.

[Black Joker]

למעשה, אתה טוען כי עליי לפצל את הכבל החום לשני כבלים?

[שרגאמן]

אין לך ציור על האריזה של השקע?

[Black Joker]

זה היה עושה את החיים הרבה יותר קלים, אה ? (התשובה היא, לצערי, לא).

[Ron Poh]

מצורף סכמת חיבור.

אין לראות בשרטוט המצורף המלצה לבצע את העבודה, לפי החוקים במדינת ישראל רק חשמלאי בעל רישיון מתאים רשאי לעסוק בעבודת חשמל.



דרך אגב בהתאם לגיל הדירה, אתה יכול להתקל גם בצבעים שונים של החוטים, שים לב!



הערה חשובה ! , חשוב להפסיק את הפזה ולא את הארקה או אפס - סכנת חיים!!!

במידת האפשר מפסק דו קוטבי שמפסיק גם את האפס וגם את הפזה, עדיף.

[osher4441]

תנסה להעלות תמונה של השקע, יכול להיות שהמפסק הוא מובנה בפנים ויכול להיות שצריך לחבר לו גשר קטן.

[Black Joker]

תודה לכולם, אך עדיין זה לא מסתדר לי.



צירפתי תמונות.



נ.ב



סליחה מראש על האיכות - מצלמה של סלולארי.

[yuvk]

המפסק בכלל לא מחוברְ!

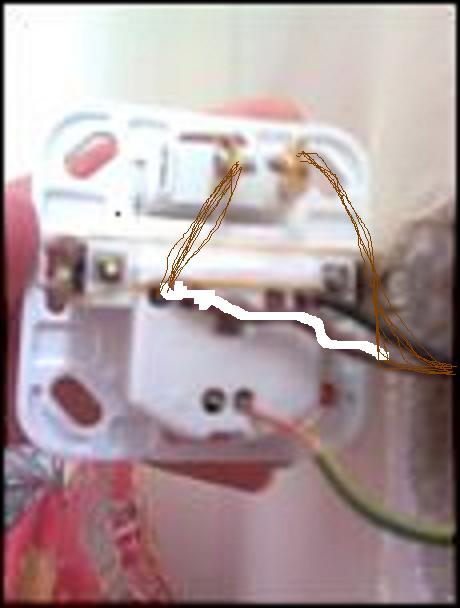

בחלק העליון של התמונה 4, רואים את שני חיבורי המפסק. את החום (פאזה) לאחד מהם, וחוט חדש מהשני אל המקום שאליו כרגע מחובר החום.



והארקה נראית לא מחוברת טוב! שים לב!!!
