ADS CMD4100


שימו לב! השרשור הזה בן 1489 ימים, שזה ממש ממש הרבה. נא המנעו מהקפצה שלו והקפיצו אותו אך ורק אם אתם פותחי השרשור ו/או יש לכם עדכון רלוונטי לנושא. אם יש לכם שאלה, נא פתחו שרשור חדש.

פוסטים מומלצים

בצד אחד יש לך חיבור רמקולים וחיבור מתח +- ורימוט

12V משמע חיבור כבל מתח פלוס מהמצבר

GND משמע חיבור כבל מתח מינוס לשילדה

REM משמע חיבור רימוט מיחידת הראש למגבר מה שנותן למגבר הוראה לפעול



מצד ימין לחיבורים האלו ישנם חיבורי הרמקולים



בצד השני ישנם חיבורי RCA וכיוונים של קרוס אובר

יש חיבור RCA לשני זוגות ערוצים משמע שצריך להגיע מיחידת הראש שני זוגות RCA

וישנם כיוונים לרמקולים\ סאב בקרוס.



תצלם ממש מקרוב את החיבורים במגבר ותציין איזה רמקולים אתה רוצה לחבר

וניתן יהיה לתת לך הדרכה טובה יותר.

עריכה אחרונה על ידי AUDIO KING
שיתוף קישור לתגובה
שיתוף באתרים אחרים

בתמונה של הרדיודסיק

זה מכשיר של פיוניר יש לו 2 יציאות RCA

יציאה אחת F שהיא יציאה קדמית ויציאה אחת R\SW שהיא יציאה

שולטת או על רמקולים אחוריים או סאב.

כאן יש לך דיאגרמה עם חיווט פיוניר :






בתמונה של חיובר המתח

ראשית לפרק מהר - אתה יוצר שם קצר

צריך פלוס מהמצבר ל 12V

צריך מינוס לשילדה ל GND

צריך כבל כחול מהרדיודיסק רימוט ל REM



מהסאב

חיבור במגבר ב BRIDGE



דוגמא לחיבור המתח וחיבור גישור לסאב BRIDGE

car-amp-wire-connected.jpgלאחר מכן

בצד של הכיוונים אתה צריך

מהרדיו מהחיבור RCA של F משמע FRONT משמע קדימה

לשלוח זוג RCA למגבר FL\FR

לשלוח זוג RCA למגבר מהרדיו מהיציאה SW לכניסה במגבר RR\RL



בחיבורים האלו אתה בעצם מגביר אתה הסט הקדמי ואת הסאב

את הסט האחורי אתה תגביר בעזרת הרדיו

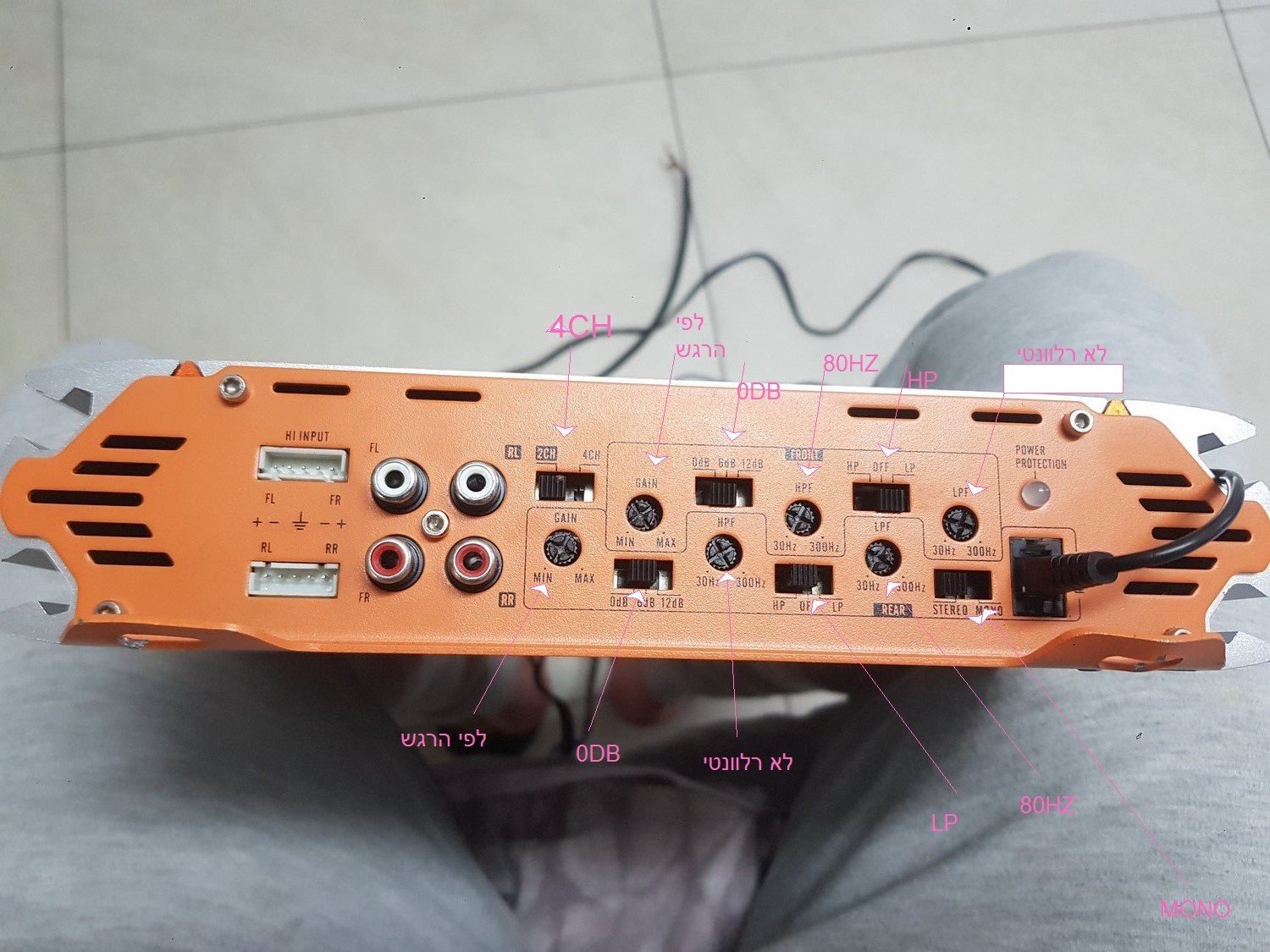

כוונים במגבר

את הרמקולים האחוריים אתה מחבר לחוטים סגול\ירוק ביחידת הראש.






  • רעיון טוב! 1
שיתוף קישור לתגובה
שיתוף באתרים אחרים

 היי  ראשית רציתי להודות לך על ההסבר המושקע!

זה לא מובן מאליו.

יש אפשרות לקבל ממך את המספר פלאפון כדי לקבל הסבר יותר מעמיק?( בהודעה פרטית)

תודה,

עריכה אחרונה על ידי IMSTYLE
שיתוף קישור לתגובה
שיתוף באתרים אחרים

אתה יכול לקבל הסברים על גבי הפורום לשם כך הוא נועד.

ובנימה אישית ,אם אתה חסר ידע לחלוטין בהתקנות פנה לבעל מקצוע.





עריכה אחרונה על ידי AUDIO KING
שיתוף קישור לתגובה
שיתוף באתרים אחרים
