התקנת תאורה בדלתות אחוריות - Audi A3 8P 2011

[shugiflex]

ברכבי Audi קיימת חבילת תאורה אופציונלית (Lighting Package) שמוסיפה תאורת אוירה ברכב. החבילה מורכבת מתאורת תקרה, תאורת רגליים ותאורה בדלתות.

כשרכשתי את הרכב לא שמתי לב שהחבילה הזאת חסרה, אך לאחר מספר שנים עם הרכב וקריאה בפורומים בחו"ל ראיתי שמדובר בשיפור קל יחסית שמבוצע על ידי חובבים והחלטתי לנסות בעצמי.



בשלב הראשון נתקין את חבילת התאורה בדלתות האחוריות.

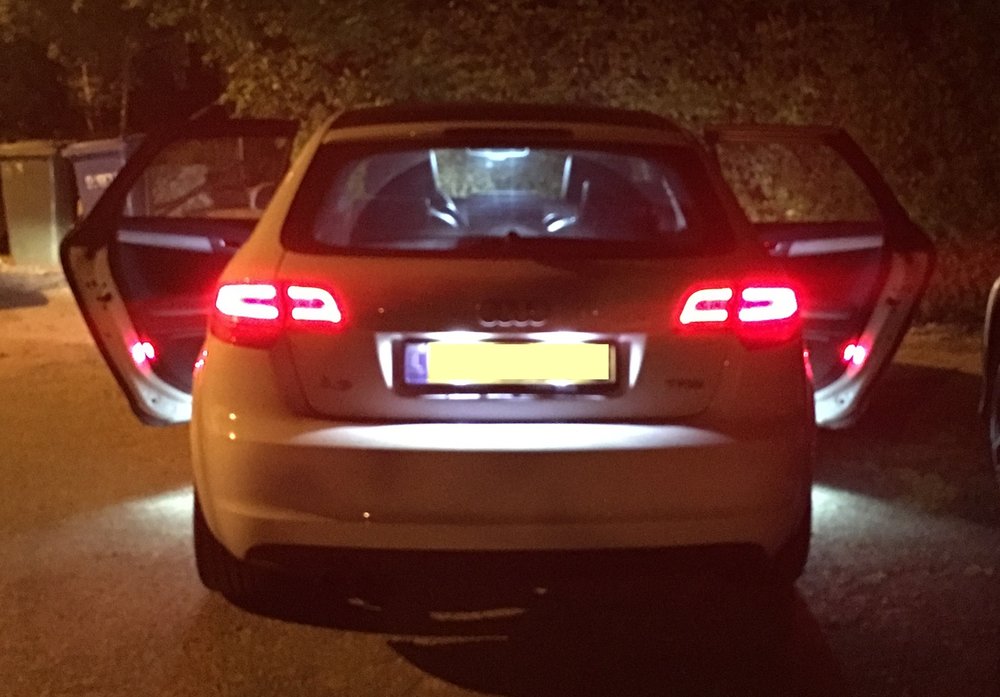

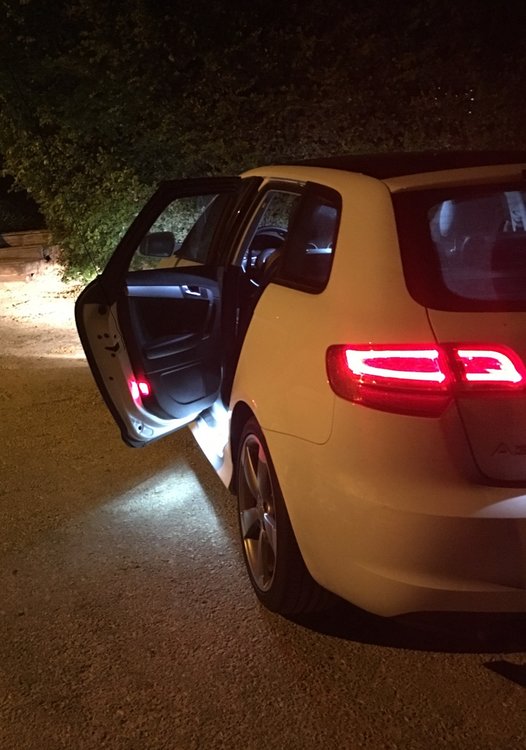

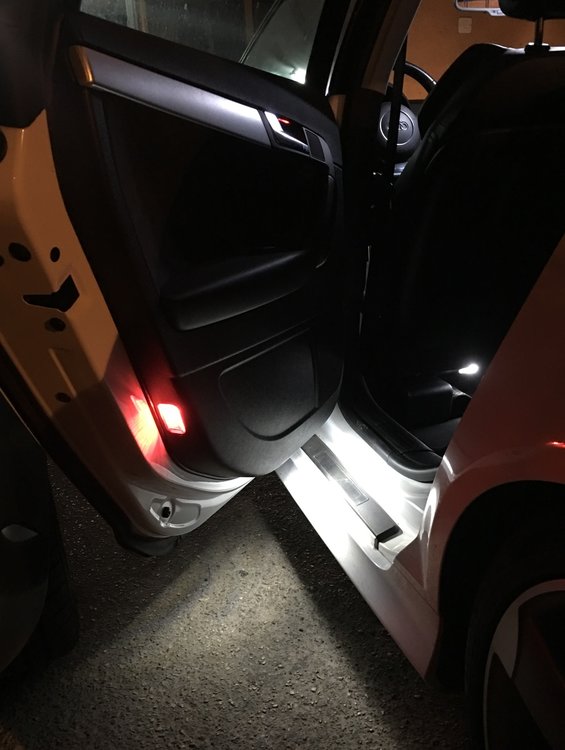

קיימות שתי נורות בכל דלת: נורה אדומה שפונה אחורה ונורה לבנה שמאירה את הרצפה כאשר הדלת פתוחה. כמו כן החבילה מכילה תאורת אוירה אדומה בידיות הפנימיות של הדלתות.

לאחר שרכשתי את החלקים והתעמקתי יותר בתהליך, הבנתי שנדרשת פה עבודה יותר מסובכת ממה שאני מעוניין לעשות בעצמי ולכן פניתי להדר מ-Hi Led שיתקין עבורי. אני עדיין בדעה שהפרויקט אינו מסובך אבל בגלל שאני מאוד קפדן העדפתי שמי שיתקין את זה יהיה בעל זוג ידיים ימניות וניסיון בהתקנות כאלה.



החלקים המרכזיים

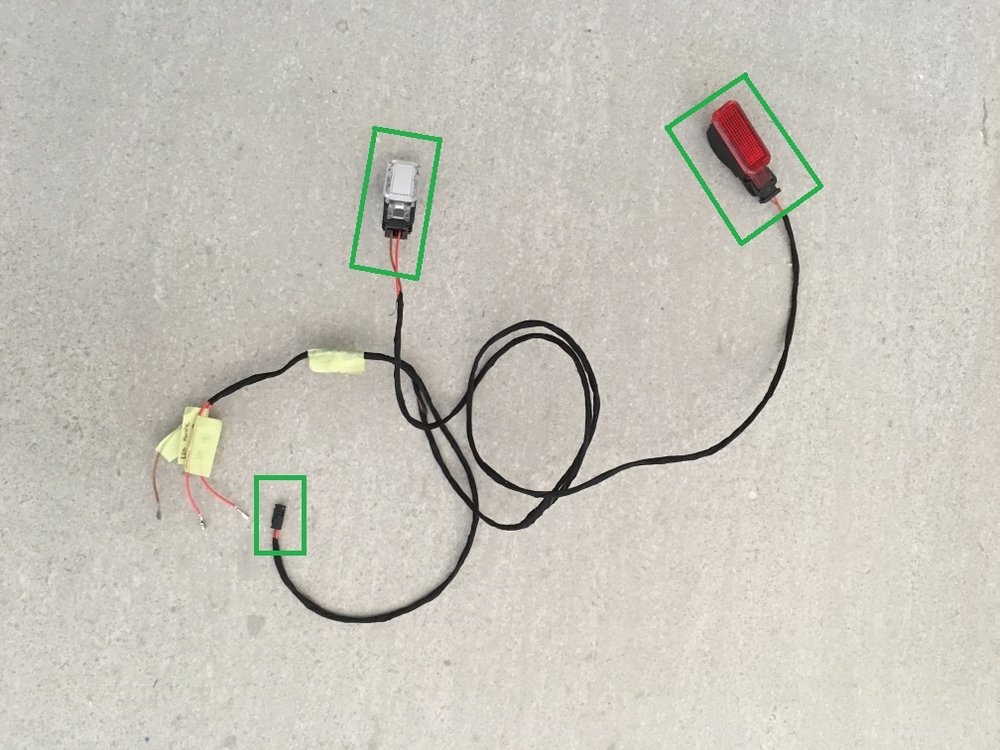

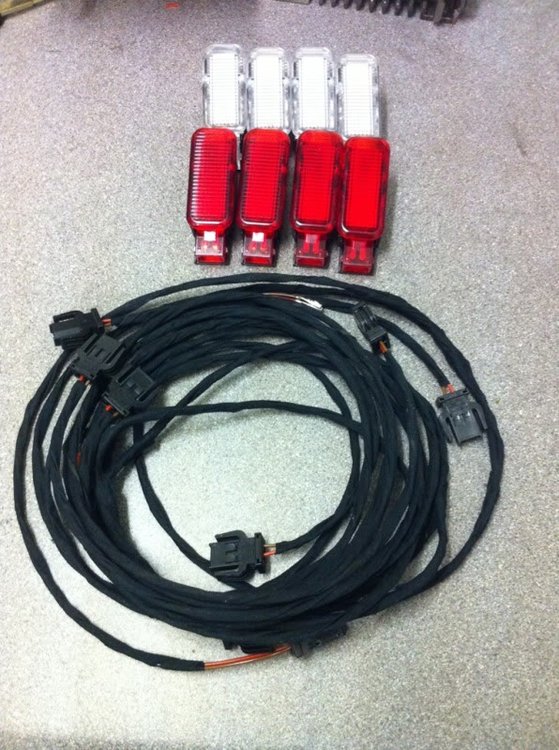

1. כבלים עם בית מנורה אדום לתאורה אחורית ובית מנורה לבן לתאורת רצפה, נרכשו באנגליה מחבר פורום Audi-Sport בשם רובין. הכבלים מכילים גם חיבור לנורה שנמצאת בידית פתיחת הדלת. אפשר גם לרכוש כבלים תואמים באלי אקספרס אבל אני העדפתי חלפים מקוריים.

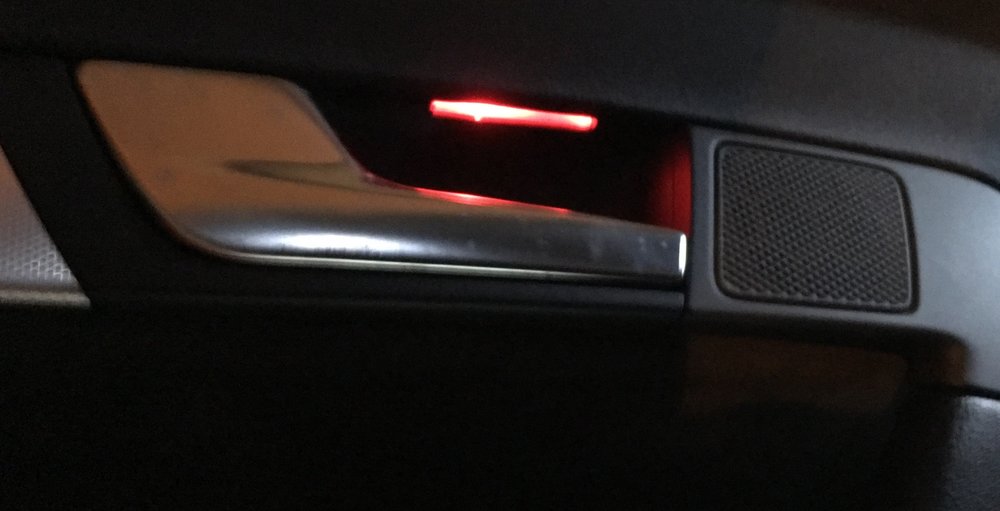

2. ידית פנימית המכילה חלונית תאורה מובנית, מק"טים 8P4839020E צד ימין ו-8P4839019E צד שמאל - קניתי ב-eBay. החלקים שנגמרים באות E מכילים חררים עבור נורות הלד האדומות כדי לאפשר תאורת אוירה בידיות.







סדר הפעולות

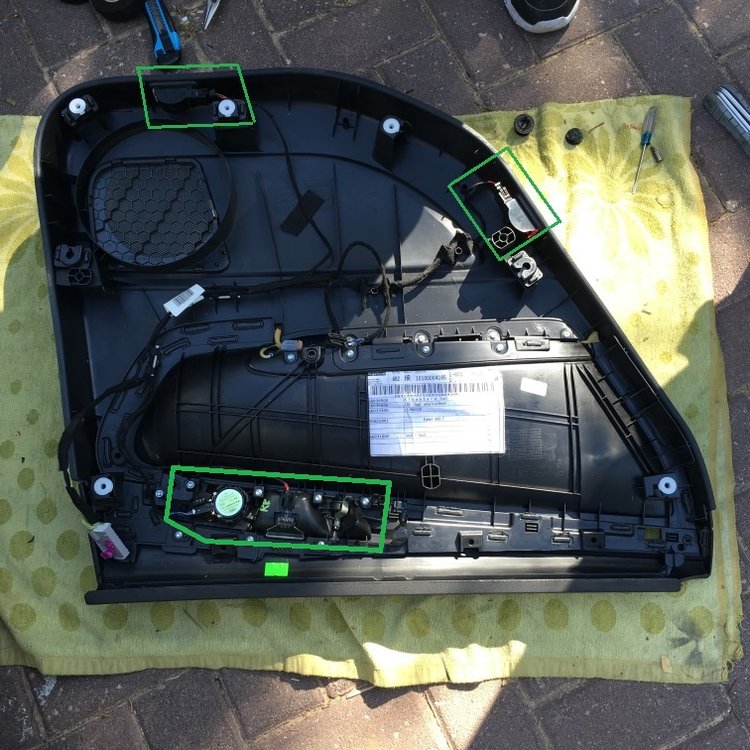

1. פירוק של דיפון הדלתות – למרות שנזהרנו מאוד, כצפוי הפירוק גרם לשבירה של כמה קליפסים. חלופיים נרכשו ב-eBay עבור כמה זוזים והורכבו במקום אלה שנשברו.

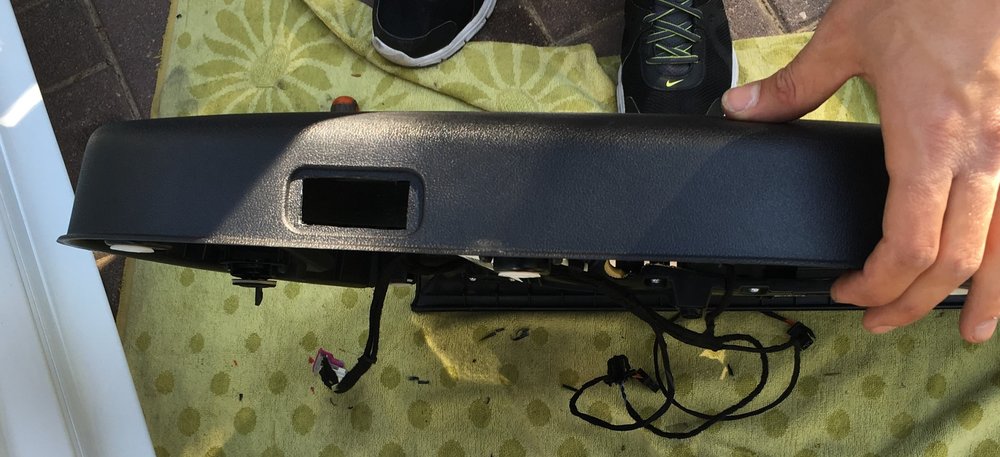

2. חריטה של חור בתחתית הדלת אליו יכנס בית המנורה הלבן, מתבצעת בזהירות באמצעות סכין יפנית.

3. חיבור של הכבל לקונקטור הראשי והתאמת בתי המנורה למקומם.

4. פירוק זהיר של ידית הדלת הפנימית והרכבת החלק המקביל עם יכולת תאורה.

5. להרכיב הכל בחזרה.







קידוד מודולים

באמצעות Vagcom יש להתחבר למודולים של הדלתות: 72 דלת אחורית ימנית ו-62 דלת אחורית שמאלית, בשני המקרים הקידוד זהה. יש לקרוא את הקידוד ולהוסיף למה שכתוב שם את הערך 72. ערך זה מורכב מ:

08 = Interior Door Handle Illumination installed

64 = Door Exit/Warning Light installed





סיכום

מדובר בפרויקט פשוט יחסית והתוצאה מאוד יפה. העלות של חלקי חילוף של Audi היא לא זולה אבל עם עין על eBay אפשר לדוג מציאות. תודה להדר מ-Hi Led שביצע את ההתקנה בצורה קפדנית ונקייה!



[Pavlik]

מאוד יפה. ידוע לי שגם ב- A4 יש תאורה כזו.

[Tair]

יפה מאוד, אבל מה עם הדלתות הקדמיות?

יש לי את אותו הרכב רק 3 דלתות ואני גם מעוניין לעשות כזה דבר.

[Boris002]

אחח ספורטבק לבנה (: כמה שרציתי

נראה טוב,תתחדש.

[shugiflex]

יפה מאוד, אבל מה עם הדלתות הקדמיות?

יש לי את אותו הרכב רק 3 דלתות ואני גם מעוניין לעשות כזה דבר.



הדלתות הקדמיות זה הפרויקט הבא, התחלתי לחפש חלקים.



אין בעיה להתקין את זה ברכב עם שלוש דלתות, הנה לינק לשרשור של אותו רובין שמכר לי את הכבלים. הוא מייצר את הכבלים מחלקים מקוריים של Audi ושולח לכל העולם.

אם אתה רוצה לחסוך אתה יכול לקנות כבל סיני (למשל את זה).

[Tair]

תודה, הזמנתי מאיביי.

אני גם בתהליכי הוספת חלקי התאורה של החבילה, בינתיים רק החלפתי את מתגי הסאנרוף עם Ambient light.



[shugiflex]

למיטב ידיעתי החבילה המלאה כוללת:

1. תאורת אוירה בתקרה (התקנה קלה)

2. תאורה בדלתות (קושי התקנה בינוני)

3. תאורת רגליים (קושי התקנה בינוני-גבוה, בעיקר בגלל שיש לחבר את הכבלים ישירות למחשב הנוחות)

4. תאורה בידיות פנימיות (קושי התקנה בינוני)



אם אתה מתמצא בחשמל רכב ויש לך סבלנות אין סיבה שלא תצליח לבצע את ההתקנות.

לי אין לא את זה ולא את זה, לכן התקנתי אצל הדר Hi Led.
