שעון egt קופץ בפראות כשמופעל מזגן

[FifthGear]

מדובר בשעון egt של אוטומטר המורכב על סובארו אימפרזה טורבו 2002.



בתחילה חשבתי שהחיישן פגום או השעון עצמו.



שמתי לב שהשעון משתגע רק כשמופעל מזגן.



מבחינת מתחים יש + ו- לתאורה שלקחתי מאורות חניה ויש + ו- להפעלת השעון עצמו (אלקטרוני) שלקחתי מהמצת.



האם מדובר בהשראה?



כיצד פותרים את הבעיה?



אשמח לעזרה ואם יהיה בכך תועלת אני מוכן גם להעלות את הסכמה של חיבורי השעון.





ירון

[FifthGear]

מבקש להוסיף שגם בעת לחיצה על דוושת הבלם השעון משתגע.



המינוס מגיע מהבודי של הרכב.



ירון

[מרק10]

הסיבה לפי דעתי היא עליות וירידות מתח רגעיות הנגרמות עקב מערכות חשמל שאתה מפעיל ברכב.

המתח לא קבוע והוא פונקציה של הסל"ד והעומסים החשמלים.

אני הייתי מנסה לחבר את השעון דרך מייצב מתח פשוט שעולה 4 שקלים+2 קבלים ובודק את התוצאות, במידה ואתה זקוק לשרטוט אין בעיה.

האם השעון יכול לעבוד על מתח של 9 וולט ?

[FifthGear]

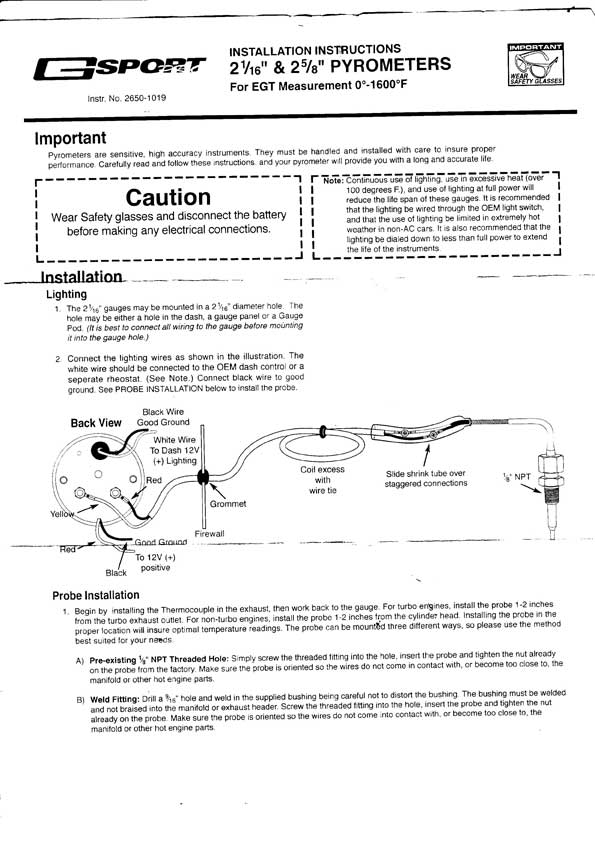

אשמח לקבל הוראות להתקנת מייצב מתח.ואני מצרף כאן את הוראות ההתקנה של השעון (gsport הוא autometer)ולפיו גם תראה שהמתח הוא 12 וולט ולא 9 וולט.





תודה



ירון

[אורן שרותי רכב]

תנסה לחבר מינוס מגוף המנוע,ומתח ישירות מהמצבר,השעונים של אוטומטר רגישים להשראות וחיבורים רופפים, אל תשאל אותי למה,אבל תמיד שאני מחבר מינוס למנוע זה מסתדר.

בדוק ועדכן.

אורן

[מרק10]

ייתכן שאורן צודק.

נסה לחבר את המינוס לגוף הרכב במקום ללא צבע עם שייבה (דיסקה) משוננת בין הגוף לנעל הכבל.

בדיקה פשוטה...תניע את הרכב ותן לו להיגע לטמפ' עבודה ולאחר מכן חבר מד-מתח לקטבי המצבר ודוומ מהו המתח ללא עומס ועם עומס.

בצע אותו דבר בשקע המצית.



ייתכן שמייצב המתח של האלטרנטור לא תקין ויש קפיצות/שינויי מתח גדולים מידי.



בדרך כלל המתח ללא עומס כאשר המנוע מונע הינו בין 13.8-14.5 וולט קבוע.

כאשר מדליקים מזגן/מפשיר אדים/אורות גבוהים המתח יורד למאית השנייה ולאחר מכן צריך להתייצב למתח שרשמתי קודם לכן עם סטייה קלה של פלוס/מינוס 0.1-0.2 וולט ברכבים מודרנים.

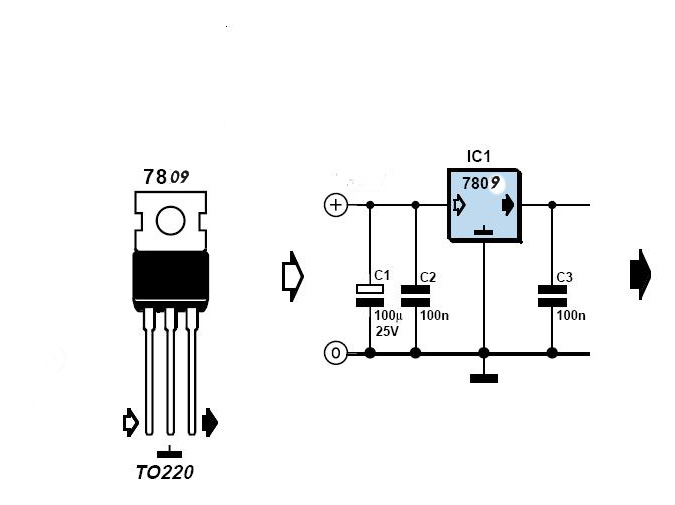

מצורף שרטוט למייצב מתח מ-12 וולט ל-9 וולט (אופציה אחרונה).

2 קבלים קרמיים

1 קבל אלקטרוליטי (אפשר לוותר)

1 מייצב מתח מסידרת 7809

[FifthGear]

אבדוק את הצעתך אורן.



אגב, כשהמנוע כבוי אין כל בעיה להפעיל כל אביזר שהוא ללא השפעה על השעון.



מרק - ההצעה שלך היא ל9 וולט? השעון צורך 12 וולט.



ירון

[מרק10]

תבדוק את מה שרשמתי קודם לכן ואז נתקדם כלומר בדיקה של האלטרנטור.



הבנתי ממך שהשעון יכול לעבוד גם על 9 וולט לכן הצעתי מייצב מתח ל-9 וולט כלומר מוריד ומייצב את המתח מ-12 ל-9.
