שירטוט צמה למנוע MI 16


dir="rtl" style="text-align:right;"> שימו לב! השרשור הזה בן 8270 ימים, שזה ממש ממש הרבה ולכן הוא ננעל.

אם אתם פותחי השרשור ו/או יש לכם עדכון רלוונטי לנושא - פנו לאחד המנהלים ונפתח את השרשור חזרה לתגובות.

פוסטים מומלצים

פורסם

מפתח:

מס' / קוד / צבע / מ... / ל...



קונקטור שחור:

1 52 צהוב - הצתה -> מתג אור רוורס

2 30C אדום - טמפ' שמן -> לוח מכוונים (דשבורד בלאט)

3 2 כחול בהיר (עבה יותר) - מתג הנעה (סוויץ' בלאט) -> זרם לECU

4 53 כחול -

5 שחור וצהוב (הארקה)

6 47 אדום - טמפ' נוזל קירור -> לוח מכוונים

7 30 כחול - לחץ שמן -> לוח מכוונים

8 7A חום - אלטרנטור -> לוח מכוונים

9 53 צהוב - מתג אור רוורס -> לוח מכוונים



קונקטור חום כהה:

1 224 אדום - חיישן מפלס שמן -> לוח מכוונים

2 224 אדום - חיישן מפלס שמן -> לוח מכוונים

3 46B כחול בהיר - סטרטר -> שסתום אוויר עזר

4 74 צהוב - ECU -> אור דיאגנוזה

5 76 לבן (עבה) - ממסר משאבת דלק -> משאבת דלק



קונקטור חום בהיר (קטן):

1 47A ירוק - מתג טמפ' נוזל קירור -> לוח מכוונים

2 46 כחול בהיר - הצתה -> סטרטר

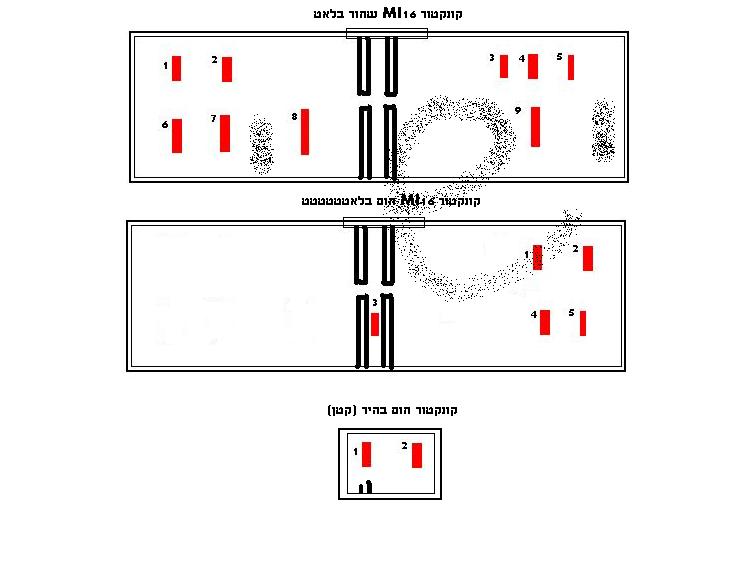

מצורפים שירטוטים לתפארת מדינת ישראל.



צל"ש אני צריך לקבל על עבודת ההעתקה הזאת.


"הדבר זר לרוחנו. המשיכה לתיירות לארצנו היא בכותל המערבי, בקברי אבותינו, במערת המכפלה ובקבר רחל. לא מסלול מירוצים!"

-1970, ח"כ מנחם פורוש אל שר התיירות, בנוגע לקיום גרנד פרי ישראלי ראשון.

פורסם

אני חייב לראות את הרכב הזה נוסע.



1. ישי מתרגם את החיווט מאנגלית

2. סרגיי מנסה לפענח את הכתוב

3. נרייה מנסה להבין מסרגיי מה הוא רוצה ממנו בכלל



נשבע לכם, אם הרכב הזה בכלל מצליח להניע, נראה לי הוא ייסע רק ברוורס.



אני חייב לראות את זה... :lol::lol:

הצטרפו עוד היום לאגודה לשחרור הטלטל.

"הטלטלים השחורים, יולי 2004".

פורסם
אני חייב לראות את הרכב הזה נוסע.



1. ישי מתרגם את החיווט מאנגלית

2. סרגיי מנסה לפענח את הכתוב

3. נרייה מנסה להבין מסרגיי מה הוא רוצה ממנו בכלל



נשבע לכם, אם הרכב הזה בכלל מצליח להניע, נראה לי הוא ייסע רק ברוורס.



אני חייב לראות את זה... :lol::lol:





מר רועי הנכבד,



מי אמר לך בכלל שזה בשביל מישהוא ולא סתאם לידע כללי!!! :wink:





תודה

POWERD BY C....

פורסם
1. ישי מתרגם את החיווט מאנגלית

בכלל תרגמתי מגרוזינית.



מתוך הספר: "The Georgian Book Of MI16 Transplants".



מומלץ בחום! :lol:



או במילים אחרות: סרגיי, אם הרכב יסע רק ברוורס כמו שרועי אומר, זה לא אשמתי! :oops:



:lol::lol::lol:

"הדבר זר לרוחנו. המשיכה לתיירות לארצנו היא בכותל המערבי, בקברי אבותינו, במערת המכפלה ובקבר רחל. לא מסלול מירוצים!"

-1970, ח"כ מנחם פורוש אל שר התיירות, בנוגע לקיום גרנד פרי ישראלי ראשון.

פורסם
1. ישי מתרגם את החיווט מאנגלית

בכלל תרגמתי מגרוזינית.



מתוך הספר: "The Georgian Book Of MI16 Transplants".



מומלץ בחום! :lol:



או במילים אחרות: סרגיי, אם הרכב יסע רק ברוורס כמו שרועי אומר, זה לא אשמתי! :oops:



:lol::lol::lol:





כן כן דווקה שמתי לב שהסחמה די מרובת :lol:

POWERD BY C....

×
×
