מבקש תרשים של חיווט רדיו בלאון 2014

[מרק10]

אכן בדגמים חדשים מחשב הרכב זוכר את קוד הביטחון הנמצא במערכת השמע.

רק במקרה של החלפת מערכת השמע יש צורך בקוד בכדי לקודד את מחשב הרכב.

[pashok.tr]

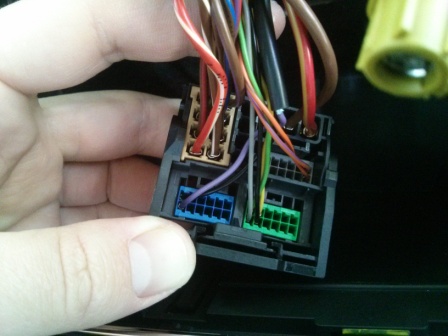

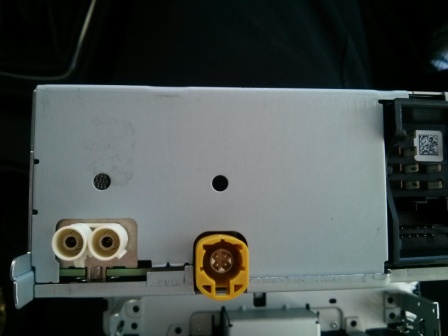

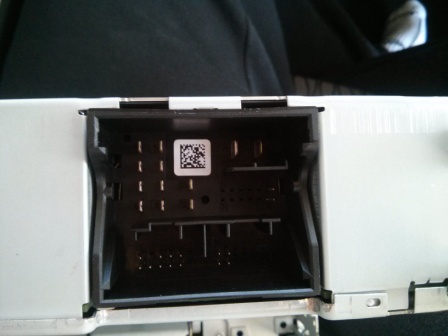

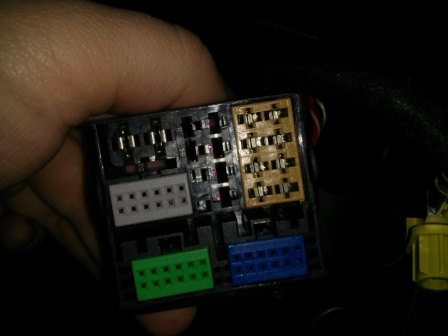

היום יצא לי לפרק את הרדיו ברכב ולצלם כמה תמונות שיכולות לתרום:

אשמח אם תצליחו לזהות את החיווט של הרמקולים ולקבל כמה הסברים.

[Tom_22]

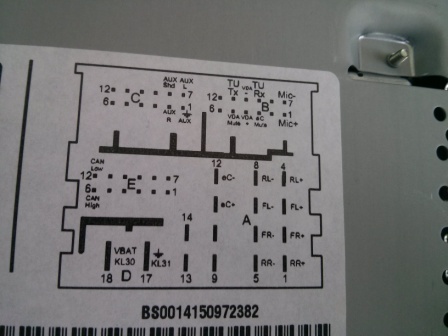

1-8 בתרשים מצד ימין למטה זה הרמקולים. אות ראשונה R/F זה Rear ו-Front. אות שניה R/L זה Right ו-Left. פלוס ומינוס ברור, לא?

[pashok.tr]

בחיבורים יש אופציה לחבר מצלמת רוורס? אני יודע שצריך מתאם מיוחד אם כן, השאלה אם אפשר בכלל לחבר אותו?

[Tom_22]

אין לי מושג.

מבחינת החיבורים שנראים קיימים, בנוסף לחוטי הרמקולים ולפי התרשים יש מעליהם חיבור לדיבורית (אם כי איני יודע לזהות חלק מהסימונים שם), משמאל להם יש חיבור AUX, ומתחת להם יש חיבורי CAN-Bus. בנוסף, משמאל לחיבורי הרמקולים יש חיבורי eC שאין לי מושג מהם.

אולי יוסי או מישהו אחר ידעו להרחיב בנושא.

[pashok.tr]

תודה על ההסבר.

[pashok.tr]

אני רוצה להכין פלג שיתחבר לקונקטור הראשי במקום הפלג של הרמקולים של הרכב. כמו בתמונה 4 הפלג הצהוב.

זה בשביל לא לחתוך את החיווט המקורי אלא להכין מתאם שיתחבר לHU.

איפה אפשר להשיג כזה? האם ניתן להכין מפלג כזה מתאם לRCA?

כמו זה? http://www.ebay.com/itm/LINE-Out-Adapter-MOST-Quadlock-auf-Cinch-Kupplung-4-Kanal-/141485076395?pt=LH_DefaultDomain_77&hash=item20f12aefab

עריכה אחרונה ב-14 לדצמבר, 2014 על ידי pashok.tr

[Tom_22]

אני מניח שניתן למצוא ברשת רק את החיבור הצהוב. רק ענין של למצוא אותו/המק"ט הנכון (בדוק פה למשל).

אחרת, נפוצים מאוד גם מתאמים שלמים לכל הקונסטרוקציה הזו (בדוק פה למשל).



אני מקווה שאתה מבין שהמוצר בלינק שנתת לא הופך את היציאות ל-Low Level שניתן לחבר לכניסות ה-RCA במגבר, כן?

אסייג ואומר, כי קראתי (לדוגמה פה) שבחלק ממכשירי VAG אולי ניתן להגדיר בכל זאת את היציאות כ-Low Level באמצעות סורק VAGCOM/VCDS.

צריך לבדוק אם האפשרות קיימת במקרה אצלך.

[pashok.tr]

תודה רבה שוב

[pashok.tr]

משום מה לא ניתן לקנות אותו באיביי או באלי אקספרס, אין משלוח לארץ.

זה הדגם 3B7 035 447. צריך גם פינים וקונקטור.

[Tom_22]

ולכן אמרתי שנפוצים יותר המתאמים קומפלט להכל כמו מוצרים שמופיעים בלינק השני שנתתי.

אגב, יכול להיות שיהיה ניתן למצוא את הקונקטורים והחיווט שאתה מחפש אצל אחד מ"מתקיני הבית" של צ'מפיון.

[alpine]

לא חייבים קונקטור. בהתקנות שאני מבצע אני חולץ את הפינים המקוריים (בעזרת חולץ יעודי) ושותל פינים חדשים. הצמה המקורית נשארת שלמה. את הפינים ששתלתי אני מחבר למנחת.

[pashok.tr]

אתה יכול בבקשה להגיד איזה פינים מתאימים ומה הוא הכלי היעודי שבעזרתו ניתן לחלוץ אותם?
