מבקש תרשים של חיווט רדיו בלאון 2014

[pashok.tr]

שלום,

אני מחפש תרשים לפי צבעים של החיווט של הרמקולים במערכת מקורית בלאון 2014.

אודה מאוד אם מישהו יודע.

[BMW_525_89]

אם אתה רוצה להתקין רדיו-דיסק/מולטימדיה אחר

הייתי ממליץ לך לרכוש מתאם לצמת חוטים.

ככה אתה שומר על הצמה המקורית של הרכב ומקצר את זמן ההתקנה והרבה פחות בלאגן

[pashok.tr]

אני נשאר עם אותו רדיו רק מתקין פרוססור.

[מרק10]

אנסה לעזור לך.

איזה מערכת מקורית מותקנת ברכבך ?

[pashok.tr]

הדגם הפשוט, entry radio דגם 5F0035869B.

[מרק10]

צר לי אבל אין ברשותיי מידע רלוונטי לרכבך.

[pashok.tr]

אני צריך רק הסבר לגבי חיווט של הרמקולים? מה הצבעים של הרמקולים האחוריים בצמה?

[Tom_22]

תבדוק עם סוללה.



אתה יכול לצלם את האחורה של המכשיר?

[alpine]

תפרק את הרדיו ברוב המקרים ברכבים כתוב האלה על המכשיר את מיקום החיווט ככה אפשר לדעת מה הצבעים.

[pashok.tr]

יוסי תגיד אם מנתקים את הרדיו מהצמה, זה עושה בעיה בהגדרות אחר כך של הרכב כשמחברים אותו בחזרה?

[מרק10]

מצורף חיווט של רמקולים למערכת השמע עבור לאון עד 2012.

בסכימה החשמלית לכול צבע חוט יש קוד וגם קיימת טבלה עם הסברים.

אולי זה יעזור לך.

Printing from Tmplt6.pdf

[pashok.tr]

תודה רבה.

[דיטק]

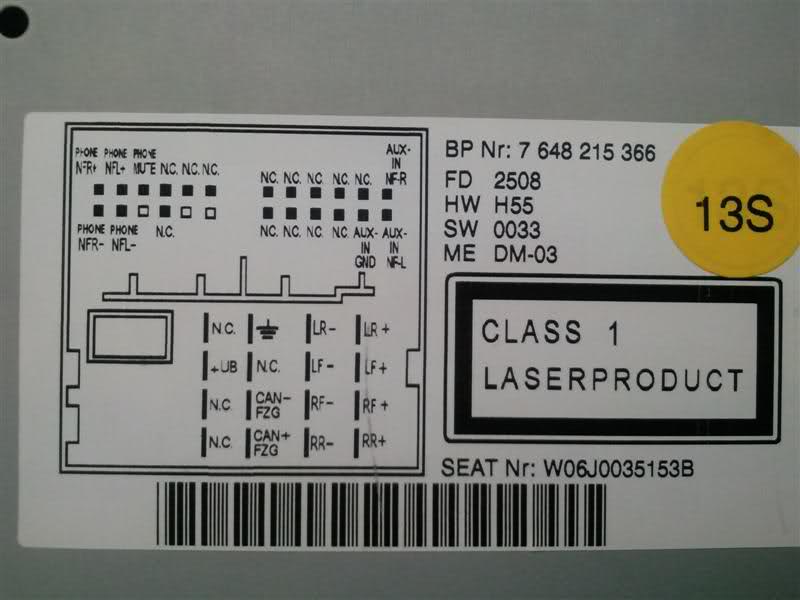

מקווה שגם התמונה הזאת תעזור (שייכת לדגם הקודם של ליאון, אבל למעשה המחבר הריבועי QUADLOCK וסדר הרמקולים הוא אחיד ברוב רכבי VAG).

וכן, יתכן מצב שהרדיו יבקש קוד בחיבור חזרה. במקרה כזה הקוד אמור להיות רשום לך בכתב או מדבקה בספר ההוראות של הרדיו שקבלת עם הרכב.





[pashok.tr]

זהו שלא קיבלתי ספר לרדיו, קיבלתי רק לרכב ואין שם שום אזכור לרדיו.

מצאתי אותו ברשת אבל אין קוד, אני אבדוק על הרדיו.

[alpine]

לא אמורה להיות בעיה הרדיו זוכר את ההגדרות שלו.
