איפה אני מוצא פוטנציומטר כזה?

[איתמר]

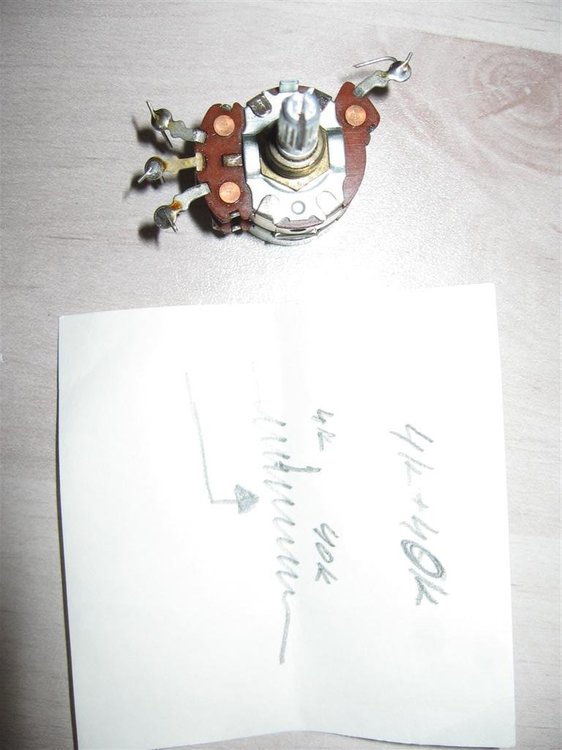

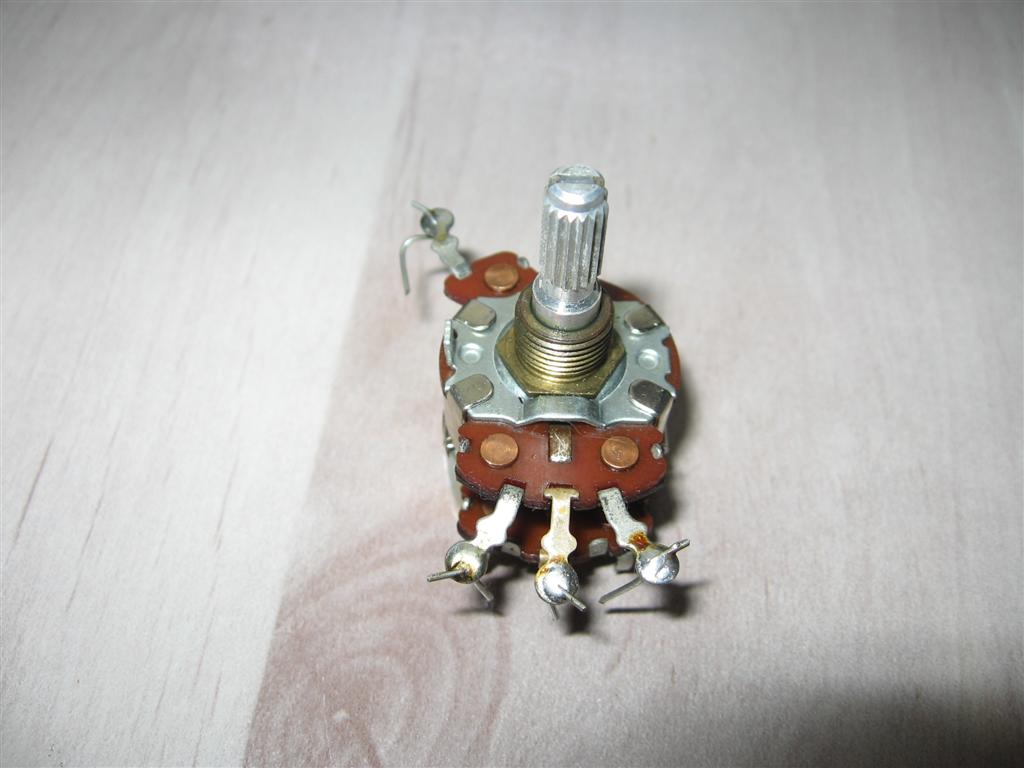

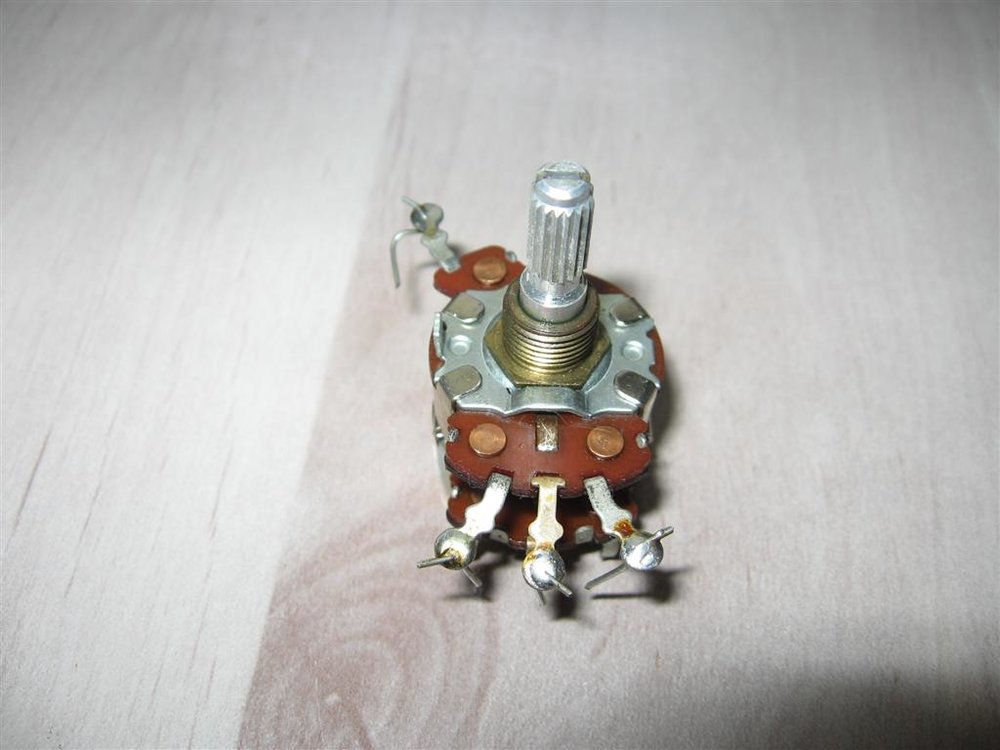

מדובר בפוטנציומטר כפול (Dual) שחולץ מפרה-אמפליפייר של מרנץ משנת 74. ב Service Manual בכלל רשום שהוא 50K בעוד בבדיקה זה מה שנמצא. מדובר בפוטנציומטר המקורי והתואם למק"ט המופיע בספרות.

לא מצאתי כזה בבלצר, אלקטרוניקה הר ציון ואבן אלקטרוניקה, דווקא סימן טוב היה סגור.



מה עושים? כמובן שאין לי שום בעייה עם אי-ביי, אבל מאיפה?



תודה,



איתמר

[ilgs29]

http://www.ebay.com/sch/i.html?_odkw=potentiometer+4-+40k&LH_FS=1&LH_BIN=1&_osacat=92074&_from=R40&_trksid=p2045573.m570.l1313.TR0.TRC0.Xdual+potentiometer+4-+40k&_nkw=dual+potentiometer+4-+40k&_sacat=92074

[Night Driver]

נסה ב farnell. בדרך כלל יש להם הכל.

[מרק10]

הסיכוי למצוא בפרנל פוטנציומטר שיוצר לפני 40 שנים ויותר הוא אפסי. אפשר למצוא בפרנל פוטנציומטר של 50K כפול אבל לא עם מבנה רגלים וקוטר ציר דומים למקורי.



גם עלות המשלוח היא בסביבות 35 דולר ככה שזה לא משתלם להזמים פריט בודד מהם.

[מרק10]

ההתנגדות שמדדת על רגלי הפוטנציומטר היא תקינה ומתאימה למידע שמצאת באינטרנט.



הטולרנס של פוטנציומטרים פשוטים היא +/-20 אחוז ככה שהכול בסדר.

[איתמר]

תודה.

עוד רעיונות?

מחיפוש בגוגל עולה שמדובר ב"מחלה" של הדגם רק שלא רשום מאיפה אנשים רכשו חליפי.

יש פתרון אחר?

[מרק10]

אני מציע שתחילה תאפיין את הפוטנציומטר בכדי שנוכל לעזור לך למצוא אחד דומה.



1. קוטר הציר שעליו מתלבש הכפתור ואורך הציר ותצורת הציר קרי ציר חלק/משונן או ציר עם חיתוך בצורת D (האם תוכל להסתדר עם כול צורת ציר ולהתאים כפתור מתאים).



2. האם חשוב לך שהרגלים של הפונציומטר יתאימו להלחמת חוטים או למעגל מודפס או שזה לא משנה לך.



האם הפוטנציומטר הוא לינארי או לוגריתמי ?

[איתמר]

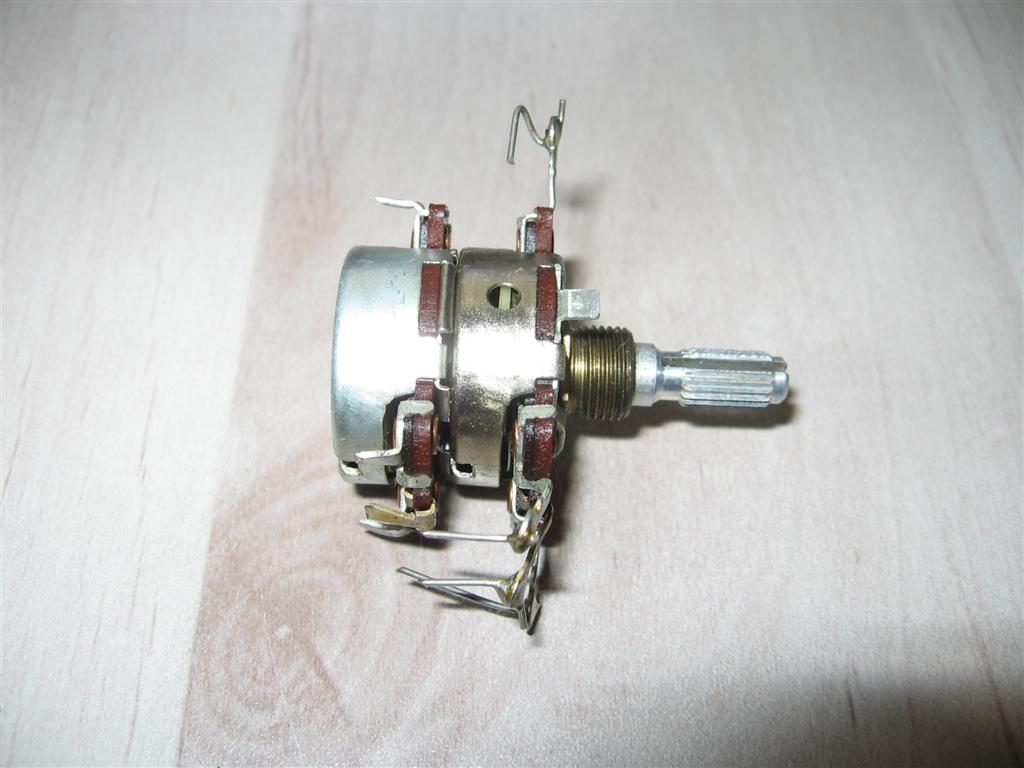

אני מאמין שניתן יהיה להתאים הכל, נעשה שיפצורים לכפתור הקיים, הוא גדול וחלול. גם לא איכפת לי ממיקום הרגליים, את הכל ניתן לשפצר. מה שכן, אורך גוף הפוטנציומטר, כלומר בסיס ועד תחילת ההברגה צריך להיות עד 2.1-2.2 ס"מ, לא יותר. האורך הכולל היום (בסיס עד קצה הציר) הוא 4.7 ס"מ.

השאלה אם הוא לינארי או לוגריתמי זו השאלה היחידה ללא מענה. איך ניתן לבדוק?

[מרק10]

על מה שולט הפוטנציומטר ?



האם מודפסות על הפטנציומטר אותיות כמו A או B.



בכול מקרה אני מציע לך לחפש באתר של אלפא שהינו ייצרן גדול מאוד של פוטנציומטרים.



תחילה בצע חיפוש לפי קוטר גוף הפוטנציומטר. פוטציומטרים של אלפא ניתן לרכוש אצל סימן טוב או אצל שמסי אלקטרוניקה בגבעתיים.





http://www.alphapotentiometers.net/html/12mm_rot_pot_.html

[Night Driver]

הסיכוי למצוא בפרנל פוטנציומטר שיוצר לפני 40 שנים ויותר הוא אפסי. אפשר למצוא בפרנל פוטנציומטר של 50K כפול אבל לא עם מבנה רגלים וקוטר ציר דומים למקורי.



גם עלות המשלוח היא בסביבות 35 דולר ככה שזה לא משתלם להזמים פריט בודד מהם.



הם לא זולים אבל הם היחידים קהצלחתי למצוא אצלם מפסקי גבול שלא קיימים בשום מקום אחר.

[אביב]

מה הבעיה עם הפוטנציומטר המקורי?

[איתמר]

ככל הנראה הציר שלו שבור, יש בו חופש, הוא לא מסובב את שניהם ביחד.

[אביב]

הבנתי. תעשה חיפוש בחנויות אלקטרוניקה. מבחינת המבנה הוא דיי דומה לפוטנציומטרים כפולים דיי נפוצים. אני מניח שמשהו דומה תמצא בקלות יחסית.

[סולל הדרך]

תנסה לפרק אותו. הכיסוי האחורי בדרך-כלל מוחזק ע"י 4 לשוניות פח.

אם פס ההתנגדות לא שרוף, לא צריכה להיות בעיה לתקן את המכניקה.
