פורד אסקורט MK1 Mexico קורמת עור וגידים


דורוןא
שימו לב! השרשור הזה בן 2430 ימים, שזה ממש ממש הרבה. נא המנעו מהקפצה שלו והקפיצו אותו אך ורק אם אתם פותחי השרשור ו/או יש לכם עדכון רלוונטי לנושא. אם יש לכם שאלה, נא פתחו שרשור חדש.

פוסטים מומלצים

דורון

במידה ולא תצליח לפענח ותרצה שבכל אופן השעון יעבוד - תגש עם השעון ל- אוו ספידומטרים- בת"א והוא ישנה לך את הוכן השעון לכזה שיפעל דרך סליל ההצתה.

לחילופין אולי הם יוכלו לומר לך כיצד השעון שלך פועל.

בהצלחה

מצא משה

שיתוף קישור לתגובה
שיתוף באתרים אחרים

  • תגובות 385
  • פורסם
  • תגובה אחרונה

המגיבים הפעילים ביותר בשרשור

המגיבים הפעילים ביותר בשרשור

תמונות שפורסמו בשרשור

שעוני סל"ד פועלים בשני אופנים; מכאני, לרוב דרך משאבת המיים, או אלקטרוני ע"י השראה.

דרך שלישית היא הפעלה ע"י מחשב ניהול המנוע.

מאחר ואני מניח שאין לך באסקורט מחשב ניהול מנוע, ואין אפילו חיישן גל ארכובה, אז מד הסל"ד חייב לפעול על הקראה מסליל ההצתה (קוייל).

ח\

OK

חן שים לב לשיטת החיבור! בדרך כלל יש שני מגעים המתחברים לשני הקטבים של הכוייל כאן אין את זה ראה בתמונה.

דורון

פורד אסקורט ‏‎Mexico MK1 RS ,

שיתוף קישור לתגובה
שיתוף באתרים אחרים

ח\

OK

חן שים לב לשיטת החיבור! בדרך כלל יש שני מגעים המתחברים לשני הקטבים של הכוייל כאן אין את זה ראה בתמונה.



עד כמה שאני זוכר אצלי אין חיבור לשני הקטבים של הכוייל אלא לאחד בלבד, אבל אני לא זוכר לאיזה מהם.

פורד קפרי 1600GT 1973 + פורד קורטינה 1975 1600XL + פורד פוקוס 2005 1600 GHIA

מעוניין במידע על קפרי או כל פורדים ישנים אחרים נטושים/זרוקים/למכירה.

שיתוף קישור לתגובה
שיתוף באתרים אחרים

שלום.



השעון טורים מקבל + קבוע דרך סוויץ מפתח .

והחוט השני מיתחבר לה - כוהל [החוט לפלטינה] .

לא השראתי ולא בטיח מקבל פולס בסגירת הפלטינה ופתיחתה



בברכה בני ל.

מילים כמו: שטויות, אהבל,טיפש,תלמד, זה לא קללות אז לא להעלב!!!

:multi::onfire:

שיתוף קישור לתגובה
שיתוף באתרים אחרים

מצאתי את התרשים הזה:






אם הבנתי נכון, מד הטורים מחובר בטור עם הפלוס שבא מהסוויץ' במצב נסיעה ושנותן את הפלוס לכויל. יש לכויל חוץ מזה עוד פלוס שבא ישירות מהסוויץ' כדי לתת מתח מלא בהתנעה. אחרי שהמנוע מונע, הפלוס מגיע דרך מד הטורים עם חוט התנגדות שמוריד את המתח ל7V



נמרוד

שיתוף קישור לתגובה
שיתוף באתרים אחרים

מצאתי את התרשים הזה:






אם הבנתי נכון, מד הטורים מחובר בטור עם הפלוס שבא מהסוויץ' במצב נסיעה ושנותן את הפלוס לכויל. יש לכויל חוץ מזה עוד פלוס שבא ישירות מהסוויץ' כדי לתת מתח מלא בהתנעה. אחרי שהמנוע מונע, הפלוס מגיע דרך מד הטורים עם חוט התנגדות שמוריד את המתח ל7V



נמרוד

נמרוד תודה זה בדיוק מה שחיפשתי השירטוט העליון זוהי ככל הנראה שיטת החיבור

דורון

פורד אסקורט ‏‎Mexico MK1 RS ,

שיתוף קישור לתגובה
שיתוף באתרים אחרים

שלום.



צר לי אבל השירטוט הזה הוא לא לחיבור שעון טורים אלה ניקרה מעגל עוקף להתנעת בוקר ואין לו קשר לשעון טורים השעון טורים חייב לקבל פולס מהמינוס של הפלטינה.

אגב אם תרצה אסביר מה הוא השירטוט

רק שתבין החוט התחתון הוא חוט התנגדות והכוהל הוא 9 וולט אין נגד החוט משמש כנגד ואסור להחליפו או לחתוך או לקצר אותו אם יש בעיה משנים את עקרון פעולת המערכת הצתה.







בברכה בני ל.

מילים כמו: שטויות, אהבל,טיפש,תלמד, זה לא קללות אז לא להעלב!!!

:multi::onfire:

שיתוף קישור לתגובה
שיתוף באתרים אחרים

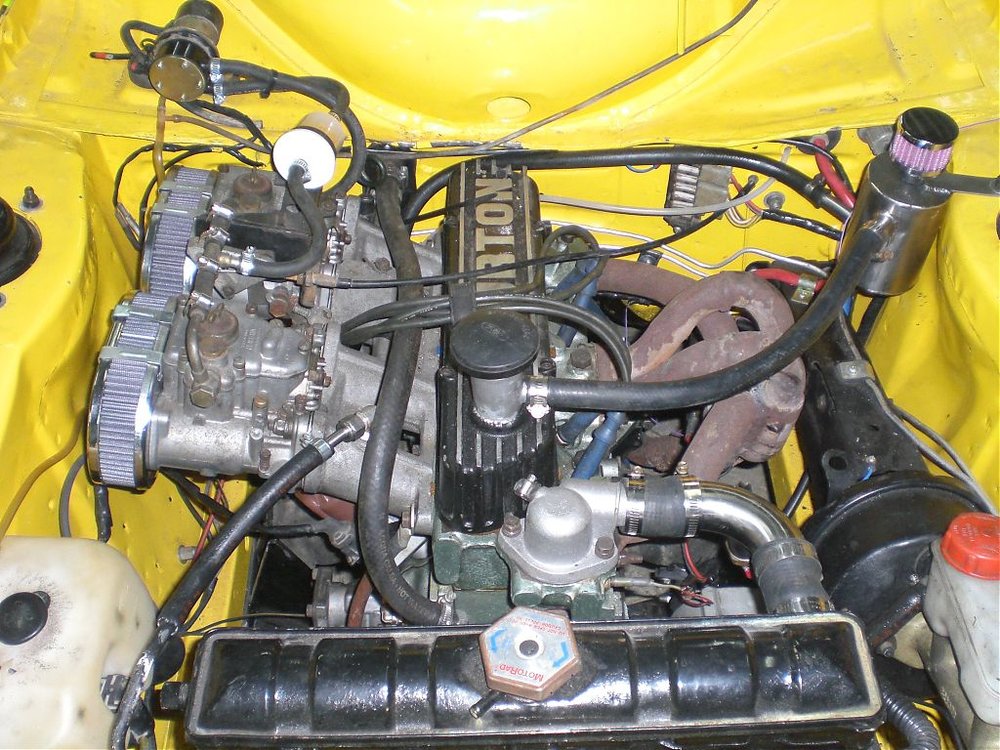

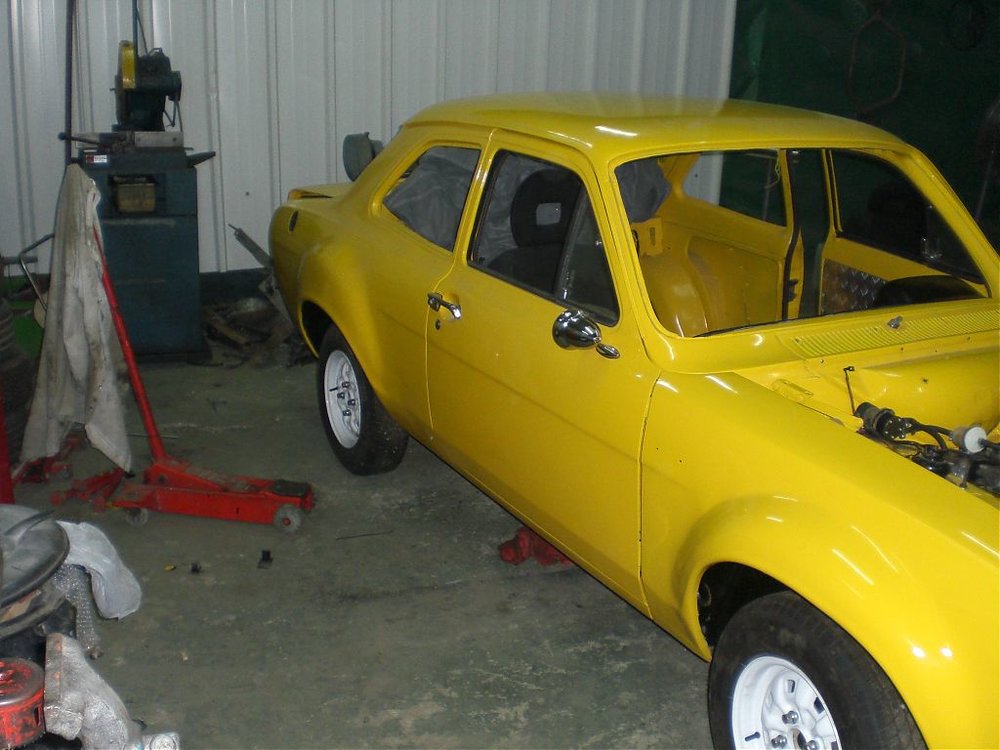

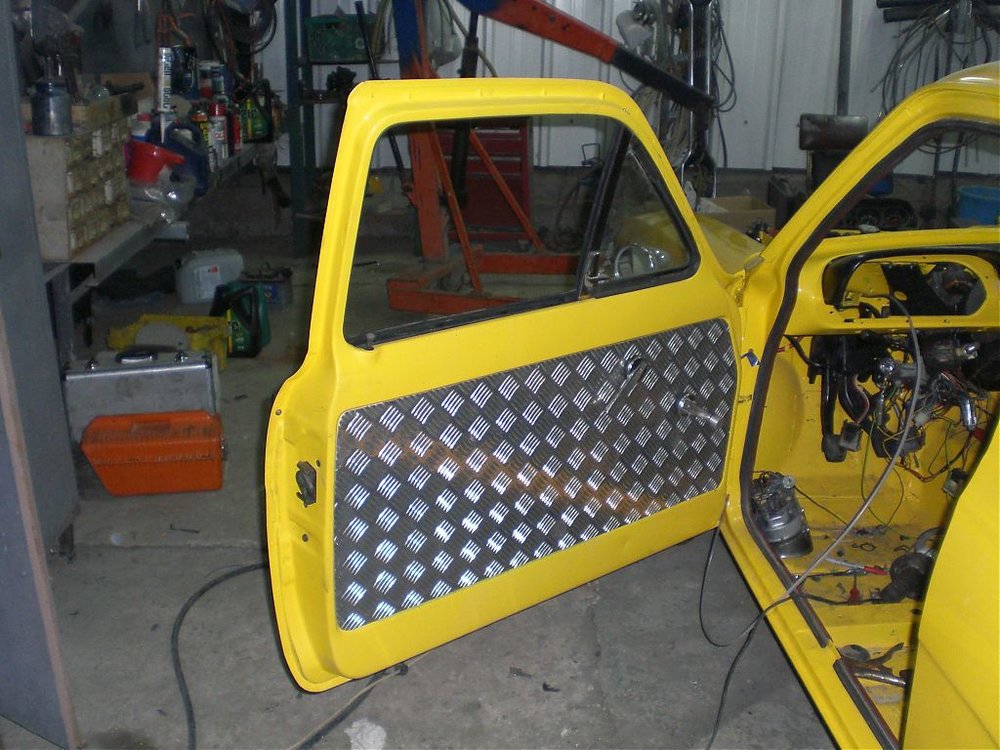

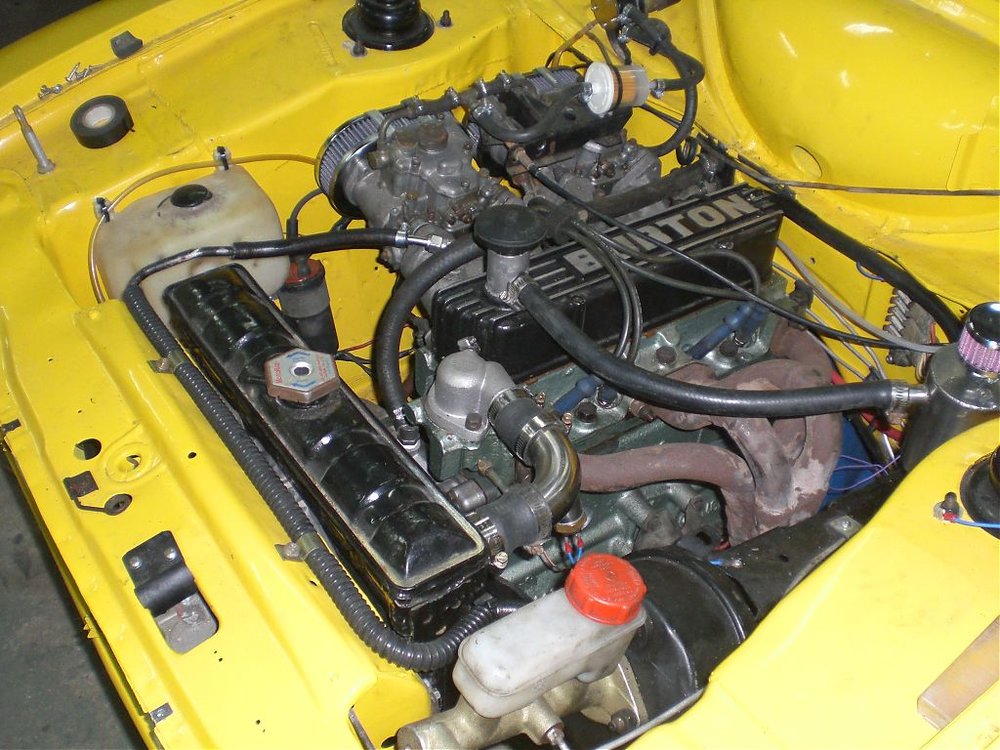

לכל מי שחשב שנרדמתי או הזנחתי קבלו תמונות

וואי וואי וואי...:shock:

שיפוץ מדהים!

נראה ברמה גבוהה,

מחכה להשקה!

יניב.

:-)

1983 & Opel Astra DTI 2003 , Citroen Visa Club 1982

שיתוף קישור לתגובה
שיתוף באתרים אחרים

איזה מבסוט אני שאני רואה את התמונות האילו

שיפוץ כמו באנגליה הרחוקה



כל הכבוד על התקדמות...מחכה להשקה !





ערן

חלומות נועדו בשביל להגשים אותם . . . 8)

אסקורט דור1 רפליקת RS (היעד - 150כ"ס אטמוספרי חזק)

סיוויק Eg6 סדאן/האצ'בק (מנוע B18c5 + מגדש על 320כ"ס)

ER-edition. . .ויש כאלה שאומרים שיש לי הרבה חלומות :lol:

שיתוף קישור לתגובה
שיתוף באתרים אחרים
