חיבור כיריים אינדוקציה מגרמניה

[Proof]

שלום וצהריים בנעימים לכולם



כחלק משיפוץ כללי של המטבח, אנחנו מתכננים להחליף את הכיריים לאינדוקציה. ראיתי את הכיריים האלה (בוש סדרה 6) באמאזון גרמניה-

https://www.amazon.de/-/en/gp/product/B07H5KCF28/ref=ox_sc_act_title_1?smid=A3JWKAKR8XB7XF&psc=1

מחיר כולל משלוח מהיר כ-713 יורו (2800~ שקלים).

בהוראות ההתקנה (מצורף צילום) מוסבר חיבור של פאז אחת או שתי פאזות, ואני לא מצליח להבין איך אני מחבר לשם תלת- פאזי (כרגע בקיר יש שקע "שוקו" ישן).





אז..

א. איך הכיריים האלה באופן כללי? המחיר נראה לי קצת נמוך באופן יחסי. פספסתי משהו?

ב. איך לחווט את התקע לכיריים? אשמח להסבר כללי על אופן החיבור הדו- פאזי המופיע בהוראות, ואיך להשתמש בו בתלת פאזי (מקווה שבכלל אפשר..).



תודה פורום יודע כל 😊

עריכה אחרונה ב-3 למאי, 2021 על ידי jonathanhassin

[nitch]

חיבור מספר 6 הוא עם כותרת של 2N אפסים נפרדים) אבל בפועל נראה שיש שם חיבור לשתי פאזות עם אפס משותף. כנראה שתי פאזות מספיקות לכיריים האלו.

יש איזשהו שרטוט שכולל גם את הדק מס' 1 או שהוא לא בשימוש בכולם?

עריכה אחרונה ב-3 למאי, 2021 על ידי nitch

[dany]

אפשר להשתמש באינדוקציה כחד פאזית או דו פאזית, אי אפשר כתלת פאזית.
מומלץ להזמין חשמלאי להתקנה של המכשיר,
חבל שתגרום נזק.


Sent from my M2102J20SG using Tapatalk

[Buki]

הכריים יגיעו עם כבל.



את הכבל צריך לחבר בהתאם לתרשים.

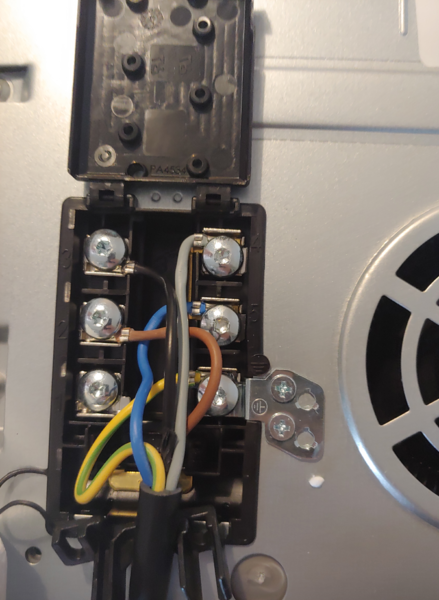

ראה חיבור לדוגמא. זה חיבור עם ניוטרל משותף לשתי פאזות, השמאלי ביותר בתרשים שלך. שים לב שיש גשר בין החוט האפור לכחול.







בקצה השני של הכבל צריך להתקין תקע "שוקו".



אני נמנע מלפרט יותר כי זה באמת דורש קצת יידע.





[gsi16v]

אתה מתכוון ל'סיקון' כי 'שוקו' אינו תקני

Sent from my Redmi Note 7 using Tapatalk

[Buki]

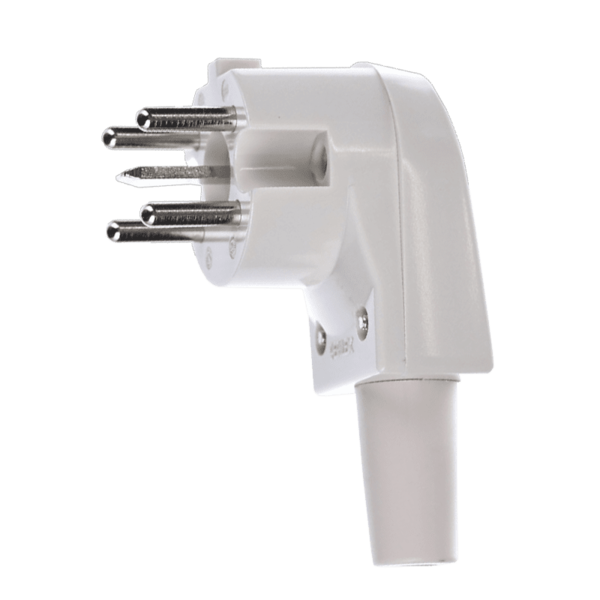

אני מתכוון לזה.



שמתחבר לשקע כזה שלפי מה שכתוב, יש לו כבר.



אתה צודק בזה ששקע שוקו לא תקני אבל עדיין הוא נמכר וחשמלאים מתקינים אותו...
דיברתי על להשתמש בשקע שכבר קיים אצלו.





[gsi16v]

רצוי להחליף, שקע ותקע לא בטיחוטים כלל

Sent from my Redmi Note 7 using Tapatalk

[Proof]

בתאריך 6.5.2021 בשעה 20:33, Buki כתב:

הכריים יגיעו עם כבל.



את הכבל צריך לחבר בהתאם לתרשים.



ראה חיבור לדוגמא. זה חיבור עם ניוטרל משותף לשתי פאזות, השמאלי ביותר בתרשים שלך. שים לב שיש גשר בין החוט האפור לכחול.







בקצה השני של הכבל צריך להתקין תקע "שוקו".



אני נמנע מלפרט יותר כי זה באמת דורש קצת יידע.





אכן, יש שקע שוקו. אם יש צורך אמיתי הוא יוחלף בעתיד.

למען האמת, לא ידעתי שישנה צורת שימוש בשתי פאזות בלבד בכיריים. חשבתי שמקובל להשתמש בארץ בשלושת הפאזות, ומכאן השאלה שלי. כשפירקתי את הכיריים הקודמות (קרמיות) גם הן היו מחוברות עם שתי פאזות.



סיקרנת אותי מה עוד אפשר להוסיף :-)

קצת ידע יש, ואשמח לשמוע גם אם לא ליישום



תודה!

[Buki]

לשקע שוקו אין תקן בארץ, הוא לא עובר ביקורת של חברת החשמל.



עדיין הוא מותקן בהרבה מקומות לטובת כריים.



הוא פחות טוב משקע סיקון כי הוא לא מוגן מים, הפינים קטנים יותר, מבנה פחות חזק.



לפעמים מתקינים שקע שוקו כשיש אילוצי מיקום, שקע סיקון גדול מאוד ויתכן מצב שאין לו מקום בארונות בטבח איפה שרוצים להתקין אותו.



כמובן שקע סיקון עדיף, תחליט אם אתה רוצה להחליף.



האמת אין לי הרבה מה להסיף, צריך לפי התרשים ותוך הקפדה על צבעי החוטים לחבר את הכבל שמגיע עם הכריים.



להקפיד על הרכבת סופיות חוט אם הכבל מגיע בלי.



הדבר היחיד שלא העלתי זה סידור צבעי החוטים התוך תקע שוקו.

[yuvk]

החלפתי לאחרונה את הכיריים הקרמיים שולטס תלת פאזיים שהיו לי (נשברו פתאום אחרי 13 שנים). הכיריים שהחליפו אותם הם זנוסי עם לוח טאץ'.



להפתעתי הזנוסי הם דו פאזיים בלבד (פאזה אחת נשארה מיותמת). הם גם כוללים כיבוי אוטומטי מעצבן אחרי עד 6 שעות (תלוי בעוצמה), שלא ניתן לביטול. הכיריים תוצרת רומניה - לא שמעו שם על חמין?!? כמו כן, כל חפץ שמונח באיזור הטאץ' או כל לחות באיזור (אפילו אדים) גורמים לכיבוי הכיריים.







עריכה אחרונה ב-9 למאי, 2021 על ידי yuvk

[CX25GTI]

אתה מפספס את המע"מ על היבוא + דמי טיפול ושיחרור של חברות השילוח.
