בעיית תאורה לאחר החלפת פנסים ומחברים חשמליים (שברולט קווליר 2004)

[Max.M]

אהלן לכולם,

הרכב מגיע עם 2 מנורות, אחת לגבוה אחת לנפרד.



התקנתי פנסים אחרים עם מנורה אחת שהיא גם לאור גבוה וגם לנמוך.



האור נמוך צהוב לגמרי, וחלש.

האור הגבוה מתנהג כמו אור דרך, לבן בהיר ורואים מעולה.

וכמובן לא מסנוור!



הפנסים בתקן אמריקאי, ובשניהם יש לי תאורה חלשה במצב אור דרך.



המתח שמגיע לנורה תקין, יש הפרש של חצי וולט בין המצבר לבין המנורה.



מישהו נתקל? האם מדובר במינוס חלש?



מדובר בפנס עם רפלקטור .



מצב אור דרך צהוב/ כתום - מצב אור גבוה לבן ובהיר.



כשאני אומר לבן ובהיר הכוונה לתאורה זהה לתאורת אור דרך של כל רכב סטנדרטי.



קונקטורים חדשים HB5 , 2 מנורות חדשות של sylvania .



והתקלה שהתווספה היא שגם במצב של אורות דרך הנורית התראה של אור גבוה דולקת.

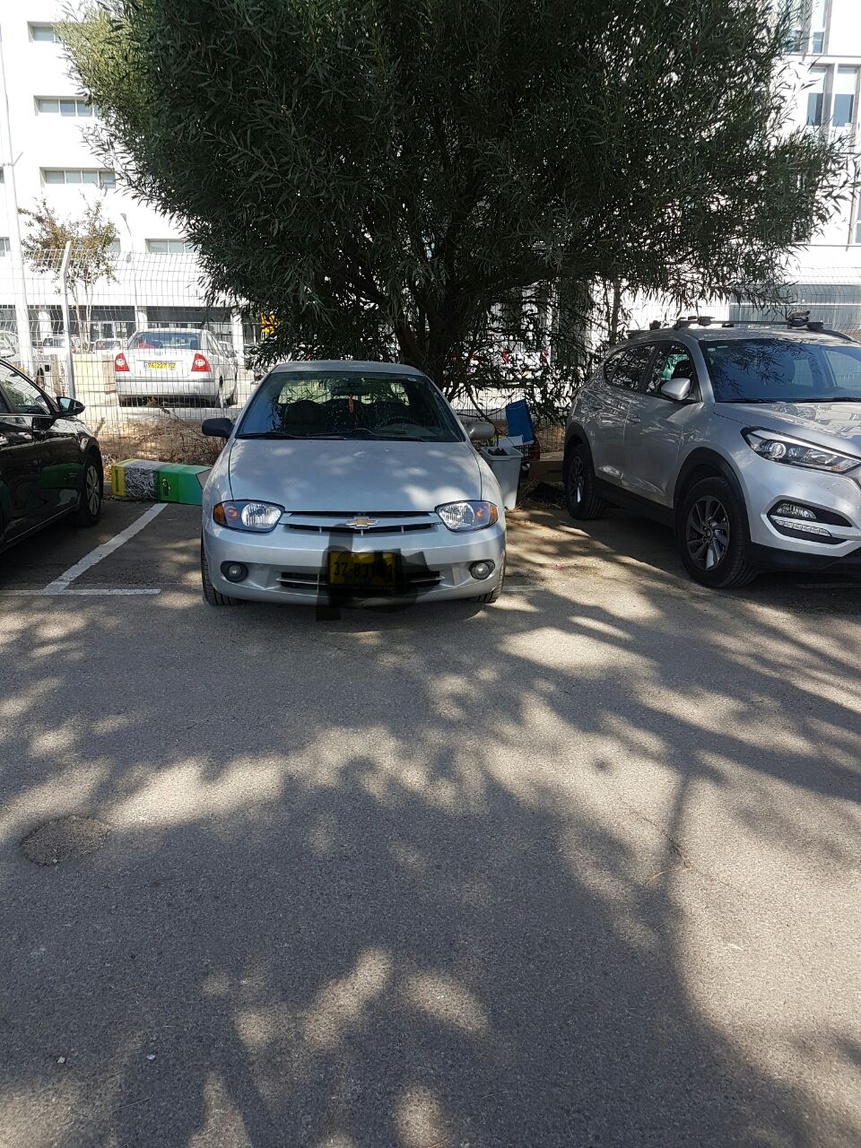

תמונה של הפנסים למי שמכיר .



תודה.

[מרק10]

תן לי קישור למדריך שלפיו ביצעת את השינוי (גם רוסית טוב).



הבדל של 0.5 וולט בין מתח שמדדת על קטבי המצבר לבין המתח שמדדת על המנורה אינו קריטי. תמיד יהייה הבדל מסויים בגלל מפל המתח על הכבלים.

עריכה אחרונה ב-26 לנובמבר, 2016 על ידי מרק10

[Max.M]

היי מרק,

לא ביצעתי לפי מדריך.

[מרק10]

לדעתי יש אי תאימות בחיווט בין רכבים שנמכרו בארה"ב לאלה בארץ לכן אתה נתקל בבעיה.



1. בדוק שוב את המתח על המצבר כאשר הרכב מונע ולאחר מכן בדוק את המתח במצב אור גבוה וגם נמוך בקונקטור או במנורה.



מה התוצאות ?



2. האם לרכב שנמכר בארץ יש אורות DRL ? - ייתכן שאור נמוך בטעות מחובר לחיווט של מנורות DRL.

עריכה אחרונה ב-26 לנובמבר, 2016 על ידי מרק10

[Max.M]

1. אותן תוצאות 13.5+-



2. מה שהותקן בארץ (פנס) אין לו DRL .

יש 2 מנורות נפרדות לאור גבוה ונמוך .



משום מה כאשר אני מדליק אור חניה, הוא מדליק לי כביכול את האורות דרך . ההם שחלשים (כתומים) . וגם את המנורות חניה .



ידית אורות חדשה ומקורית, וכמובן הייתה תקינה טרם התקנת הפנסים הללו.

[Tom_22]

איך חיברת את החוטים של הקונקטורים ושאר החוטים באופן כללי בהשוואה למקור? אולי יש שם חיבורים הפוכים?

לפי גוגל, בקונקטור של נורת HB5, הפין המרכזי הוא האדמה והצדדים הם מעבר/דרך. ראה תמונה להבהרה (9007-PX29t).

[מרק10]

אם המתח בבית המנורה של מנורה מסוג HB5 ב-LOW וה-HIGH שווה ואתה טוען שעוצמת האור הנמוך חלשה מאוד אז ייתכן מאוד



שהתקנת מנורה לא מתאימה וגם בית מנורה לא מתאים כלומר במקום HB5 אולי התקנת מנורה מסוג HB1 =ISO 9004.



תבדוק שוב פעם את סוג המנורות ובתי המנורות.

עריכה אחרונה ב-26 לנובמבר, 2016 על ידי מרק10

[Max.M]

מנורה 9007 ובית מנורה HB5 .



בארץ החליפו פנסים, יכול להיות שהוסיפו ממסר?



תודה לכולם.

עריכה אחרונה ב-26 לנובמבר, 2016 על ידי Max.M

[מרק10]

שוב פעם. אם המתח שמדדת ב-LOW ו-HIGH שווה אז אינני רואה קשר בין ממסר אשר הותקן או לא הותקן.



ייתכן שעוצמת האור תקינה. אולי שווה לך לקפוץ למכון בדיקה לבצע בדיקת של עוצמת התאורה וכיוון פנסים.



כול זה בהנחה שמדדת מתח במקומות הנכונים.



[Max.M]

לא בדקתי מתח בהשוואה לשניהם סליחה, טעות שלי.



מרק, כמה הפרש ביניהם אמור להיות?



המנורה נותנת 65w בגבוה ו 55 במעבר.



כמה וולט אמור להתקבל בנמוך לעומת הגבוה?



תודה.

[מרק10]

בעקרון לא צריך להיות הפרש במתח המגיע ל-LOW ו-HIGH (ייתכן הפרש קטן בגלל מפל מתח שונה בין החוטים).

[Max.M]

אז כיצד באופן שטחי לזהות האם המצב תקין? לפחות מבחינת חיווט?

[מרק10]

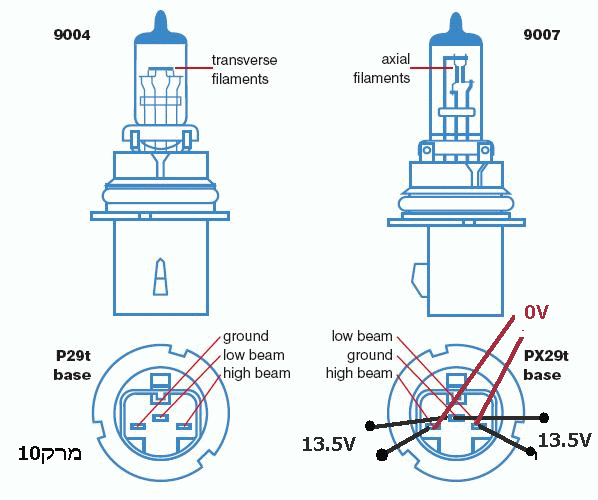

תבדוק מתחים כפי שציירתי בתמונה המצורפת. רצוי כאשר המנורה מפורקת.

[Max.M]

תודה רבה!

[Max.M]

מרק, עליתי על הבעיה... בזכותך.



אצלי המינוס הוא לא באמצע מסתבר, והלכתי לפי חיווט קלאסי ששחור הוא מינוס.



פדיחה רצינית.
