חיבור לדים, שנאי/ים וכל מה שקשור.

[yellow]

שלום



ביומיים הקרובים אני אמור להזמין תאורת לד צהובה, כדי לשים מתחת לשולחן קטן במרפסת מקורה.

כנראה משהו כזה: http://cgi.ebay.com/12V-30cm-15pcs-Yellow-0603-SMD-LED-Strip-Custom-Car_W0QQitemZ270325276130QQcmdZViewItemQQptZCB_Radios?hash=item270325276130&_trksid=p3286.c0.m14&_trkparms=72%3A1240%7C66%3A2%7C65%3A12%7C39%3A1%7C240%3A1318%7C301%3A1%7C293%3A1%7C294%3A50



למרות שיש גם כאלה: http://shop.ebay.com/?_from=R40&_trksid=m38.l1313&_nkw=yellow+led&_sacat=See-All-Categories



ועדיין לא החלטתי סופית. מעונייין בתאורה צהובה ממש. לפני כמה ימים ראיתי תמונה של התוצאה שאני רוצה. אחפש אותה.

(לא מצאתי בדיוק את מה שחיפשתי, אבל כמה דברים דומים

1. http://www.ledart.co.il/media/uploads/לד_ארט_006(1).jpg

2. http://www.ledart.co.il/media/uploads/11092008.jpg

התאורה אמורה להיות כמו שיש לפעמים שיושבים על בארים אז מעל הברכיים כאילו.



השולחן הוא קטן יחסית, בערך 40*40 ס"מ. ולכן מתחת לשולחן אצור מסגרת של 4 רצועות כאלה, אחת על כל צלע. אני רוצה לחבר 4 רצועות (חיבור במקביל עדיף מאשר חיבור בטור?), אוכל לחבר אותן (4 רצועות) לשנאי 1? איזה שנאי צריך בדיוק? עלות משוערת?



ראיתי במקרה את הנושא הזה: http://www.carsforum.co.il/vb/showthread.php?t=80550 אבל לא הצלחתי להמיר את ההוראות למטרותי.



תשובות על השאלות לעיל יתקבלו בברכה.



תודה מראש, yellow.

[מרק10]

1. האם הלדים מגיעים עם נגד טורי ?



2. מה הם הנתונים של לד בודד ? כלומר מהו מפל המתח על לד בודד בזרם של 20 מיליאמפר ? מהו זרם העבודה המקסימלי של הלד ?



3. ההחלטה האם לחבר את הלדים במקביל או בטור תלוייה בין השאר במקור המתח שיש ברשותך כלומר, כמה זרם הספק שלך מסוגל לספק במתח של 12 וולט (אני מאמין שהספק שלך אינו מיוצב לכן המתח הוא בסביבות 14-17 וולט).



במידה ולא תמצא תשובה לשאלותיי עדיין ניתן להעריך את כול הפרמטרים האלה.



שים לב הלדים הם מסוג SMD כלומר התקנת משטח. הלדים הינם בעלי עוצמת תאורה יחסית נמוכה ללדים 'רגילים'.

בסוג זה של לדים נוהגים להשתמש בתאורת לוח שעונים ברוב הרכבים המודרנים.



ניתן לרכוש לדים מסוג SMD בכול הצבעים אצל אריסטשטוק בשדרות הר-ציון רק צריך ניסיון בהלחמה של רכיבי SMD.

[yellow]

וואי, שאלות קשות



1. לא יודע. לא כתוב?

2. לא יודע. לא כתוב?

3. מה קשור ספק? אני לא מכוון את העוצמה דרך השנאי?

4. תודה רבה על המידע לגבי סוגי לדים. לא ידעתי ש SMD הם חלשים יחסים. איך ניקראים הלדים החזקים יותר? ויש לדים כאלה מחוברים על רצועה דומה? או משהו שיכול לעזור לי? (אני רוצה צהוב אמיתי חזק ובוהק שיבוא מקצוות השולחן בחלק התחתון שלו (מקור האור יוסתר ככה שלא יסנוור) ולכן רוצה את הלדים החזקים)



תודה מראש, yellow.

[yellow]

לא לשם העלאת הנושא, אלא רק כדי לתת כמה תמונות שמצאתי בהיסטורי (למרות שנראה לי שהיתה עוד אחת), חבל שזמן העריכה הוא רק חצי שעה.



מצאתי 2 תמונות שאולי יתארו מה אני רוצה.

1. http://rest.co.il/img/sites/9639/z2.jpg (מסעדת מונהליסה).

2. אתר פלאש. ללחוץ על "גלריית תמונות" ואז לדפדף עד לתמונה שמתחת לבאר יש תאורה צהובה. http://www.supperbar.com/main5.html



לא יודע אם ב-2 התמונות השתמשו באותם מנורות, אני רוצה תאורה צהובה חזקה, בוהקת ורצופה כמו בתמונה 2, ואצלי לא יראו את המנורות עצמן (זה המנורות, נכון?) כמו בתמונה 1 כיוון שיהיו מתחת לשולחן (ולכן ארצה אותן חזקות).



אחפש אם יש עוד.



משתמש (בפורום!! ) בשם michelmg התעניין גם כן בה' פרטית, אז מיכאל, תסתכל על התמונות בתגובה הזאת. בקישור 2 יש עוד דברים יפים ובכחול.



שוב תודה, yellow.

[מרק10]

וואי, שאלות קשות



4. תודה רבה על המידע לגבי סוגי לדים. לא ידעתי ש SMD הם חלשים יחסים. איך ניקראים הלדים החזקים יותר? ויש לדים כאלה מחוברים על רצועה דומה? או משהו שיכול לעזור לי? (אני רוצה צהוב אמיתי חזק ובוהק שיבוא מקצוות השולחן בחלק התחתון שלו (מקור האור יוסתר ככה שלא יסנוור) ולכן רוצה את הלדים החזקים)



תודה מראש, yellow.



למטרה שציינת רצועת הלדים בקישור הראשון לא מתאימה. מה שאתה רואה בתמונה זה בלוף אחד גדול ! לד לא מפיק אור צהוב כמו בתמונה וכמובן עוצמת התאורה לא מתאימה למטרה שלך.



הרצועות האלה מתאימות יותר לקישוט

[dany]

כמו שאמר מרק,קפוץ לחנות שהוא הזכיר קנה שקית לדים+שקית נגדים+שנאי ותתחיל להלחים.

[מרק10]

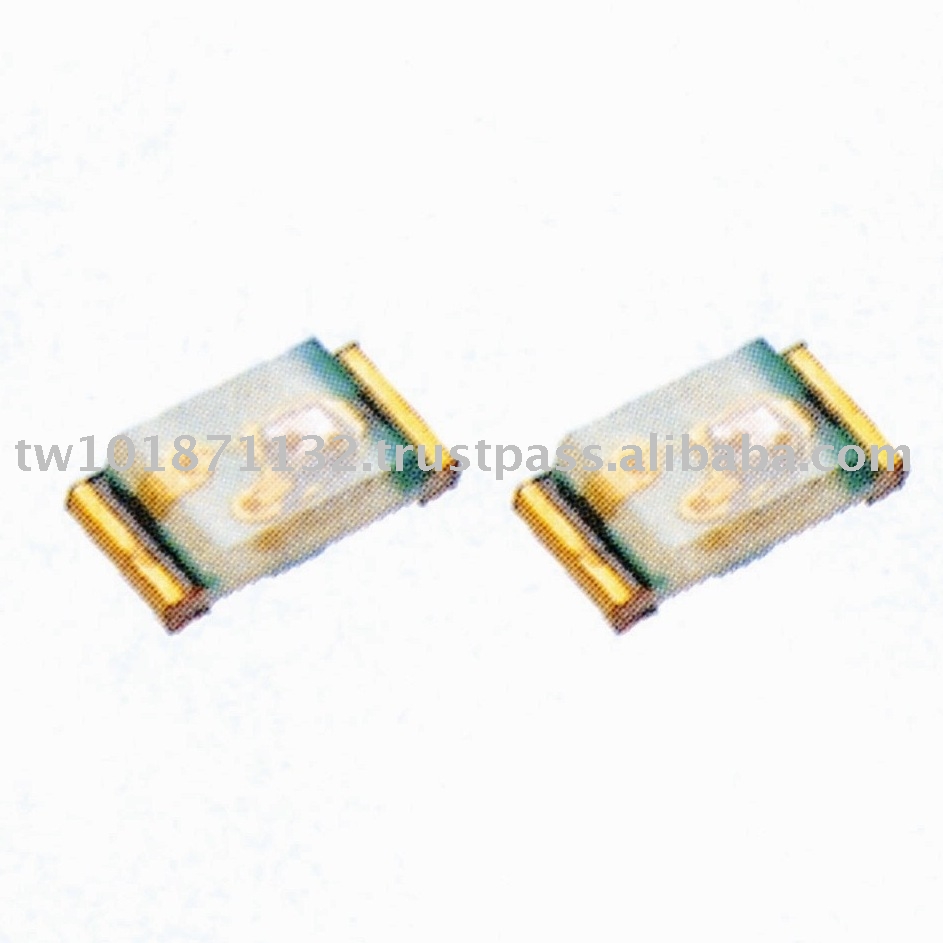

בכותרת רשום 0603 כלומר הלד הוא באריזה מסוג 0603 שמידותיה 1.6X0.8X0.3 מילימטר.



תפוקת הלדים מסוג SMD תוצרת סין היא בסביבות 80-140 LM שזה הרבה פחות מהלדים שמשתמשים בתאורת לוח השעונים שבהיא בסביבות 300-500LM.



קפוץ לאריסטושטוק וקנה כמה לדים מסוג SMD הלחם ללד נגד של 1K וחבר ספק מתח של 12 וולט מיוצב.



לחילופין תוכל לחבר סוללה של 9V ולהלחים נגד של 820 אוהם.

[dany]

בתמונה זה לא הלדים שיש בלוח מקשים של פלאפונים?

[yellow]

שוב תודה.



אלך לחנות כדי להתרשם ולקבל אולי עוד רעיונות.



איך הם עשו את האפקט הנ"ל להערכתכם? (במונהליסה ובלבן). כלומר עם איזה מנורות? יכול להיות שזה לא בעזרת לדים?



תודה, yellow.



החנות היא 'אריסטוק אלקטרוניקה בע"מ' והיא נמצאת בוולפסון 72 ?

[מרק10]

כן זו החנות.

[yellow]

הבנתי שטעיתי לגבי סוג הלד (ש SMD הוא חלש מידי) אבל שאלתי איך נוצרה התאורה הזאת. אני יכול להיות בטוח שזה לד?

או שיש עוד אפשרות/אפשרויות. אם כן, מה הן?



תודה, yellow.
