אודה לעזרה בחיווט- אלקטרוניקה.

[ברווז]

שלומות. אני רוצה לבנות משהו, ולא מצליח להסתדר.

אני צריך מנוע שמחובר לממסר עם שלט רחוק. היפוך כיוון, ולחיצה = עובד (normally close).

יש לי את החלקים, ואני פשוט לא הצלחתי להבין איך אני מחבר אותם.

המנוע שלי הוא DC, כמו גם השנאי בהתאמה.

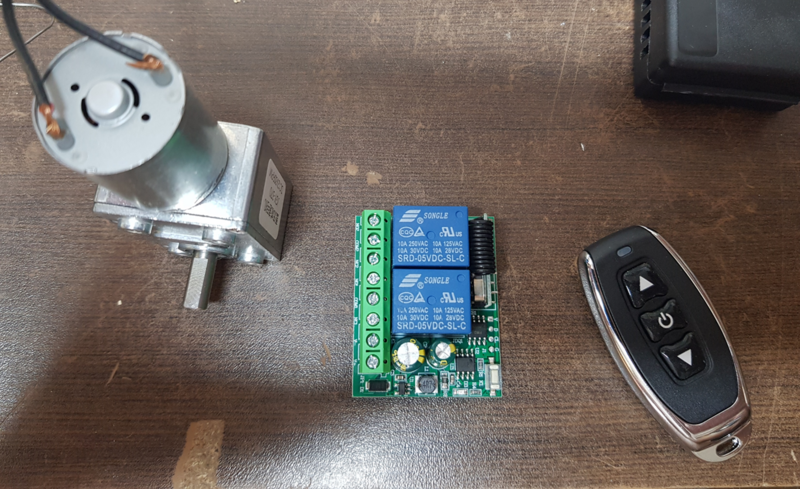

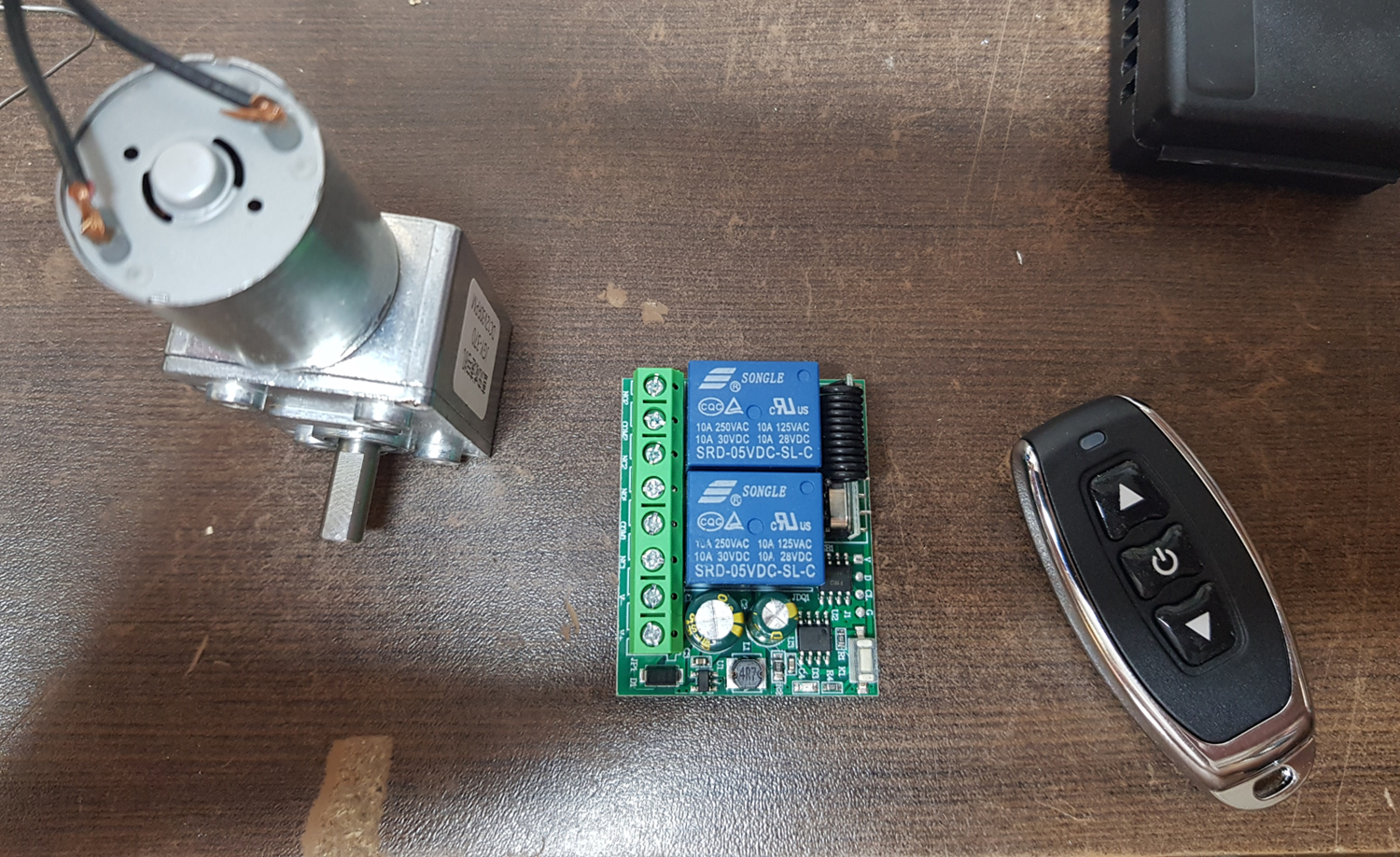

אלו החלקים:

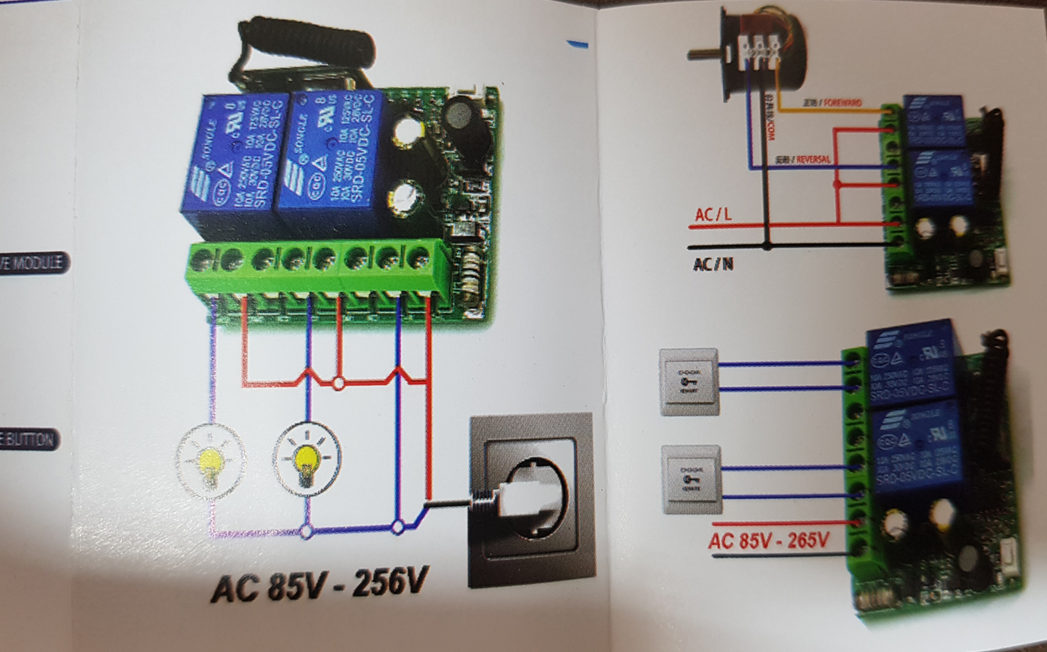

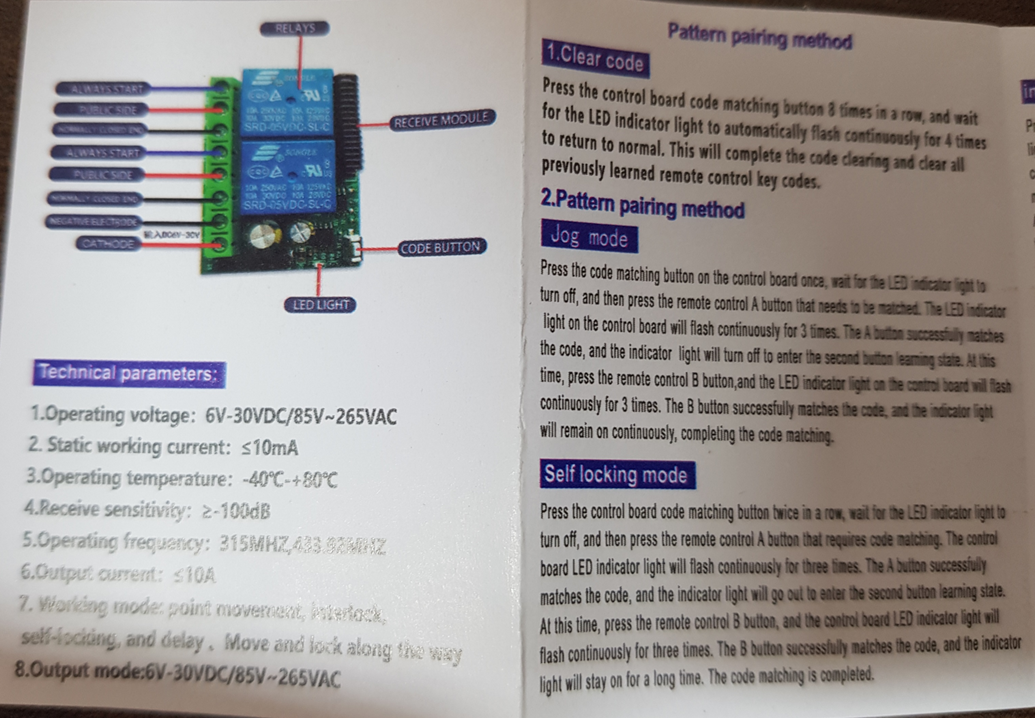

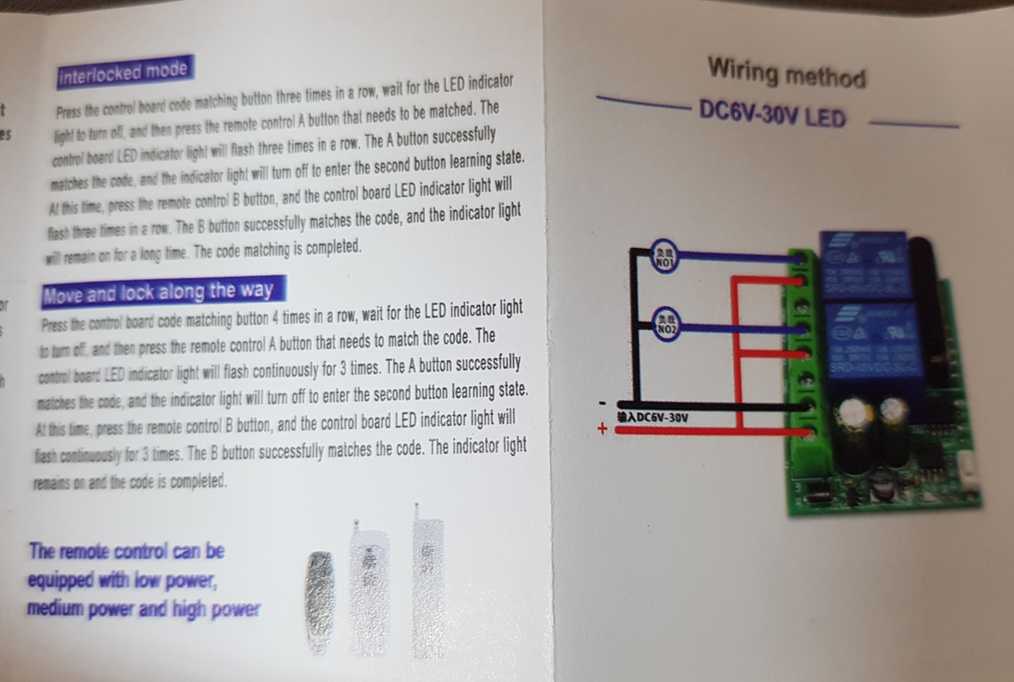

והנה הוראות החיווט שהגיעו עם הממסר. יש שם גם הוראות לגבי מנוע, אבל AC, מה שלא ממש עוזר לי.



תודה רבה לעונים.

[omerkot]

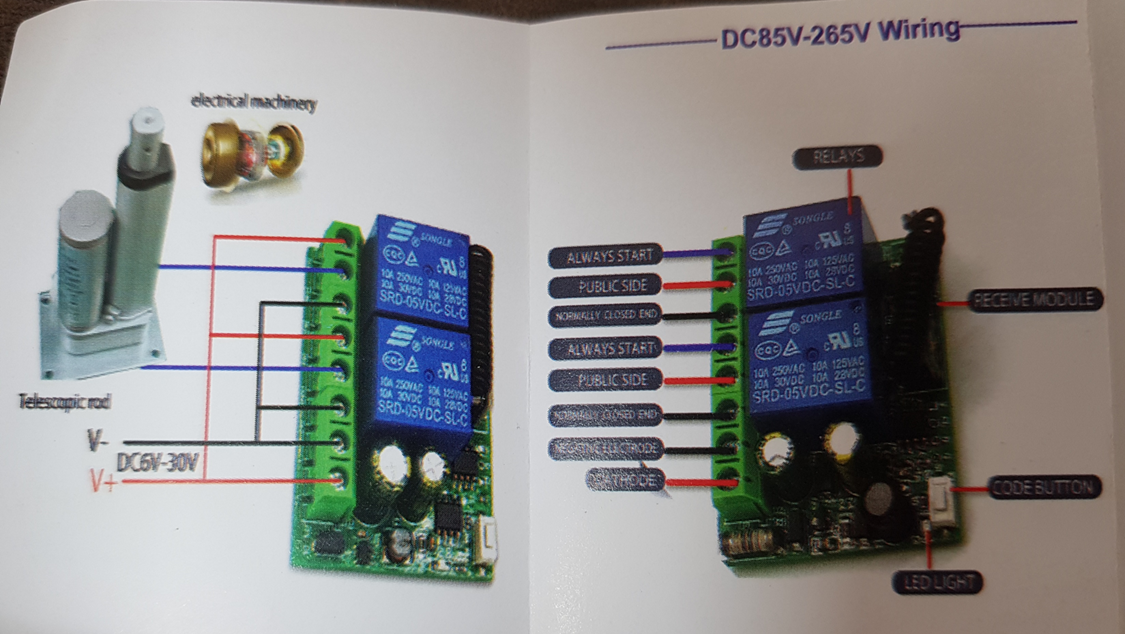

תנסה לחווט כמו בתמונה של הtelescopic rod. זה הדבר שהכי נראה לי דומה למה שאתה צריך.

[ברווז]

חשבתי על זה. אבל זה אומר שאם אחליט לחבר עוד מנוע אצטרך עוד רכיב שלט רחוק שכזה, לא ככה? או שאוכל לחבר את 2 המנועים לאותם פורטים בדיוק?

כל עוד הם לא יעבדו יחד, זה לא אמור לחתוך את הכח אליהם, במידה וזה אפשרי, או שאני טועה?

[blackice]

לא הבנתי מה איך זה עובד.
האם ה- NO כל הזמן מקוצר, או שרק בלחיצה  זה עובד?

האם אתה צריך סיבוב בשני הכיוונים או רק בכיוון אחד?


אם אתה צריך סיבוב בכיוון אחד, זה די פשוט. חבר את ה (-) לאחד ה- NO ואת ה- (+) ל- NO השני ואת ה- COM למנוע.
אם אתה צריך סיבוב לשני הכיוונים, אז זה מסתבך, כי אז אתה צריך ממסרים שלא מקוצרים בזמן מנוחה (כלומר שני צדדים של NO) ואז מחווט בהתאם.

עריכה אחרונה ב-4 למאי, 2025 על ידי blackice

[ברווז]

שני הכיוונים, עובד רק בזמן לחיצה.

[baer]

אין שם את מה שאתה צריך - אתה צריך להפוף את כוון הזרם ובשביל זה להשתמש גם ב NC (normally closed) וגם ב NO (normally open).

סימנתי לך את מספרי הרגליים, נסה ככה:

[ברווז]

אז הפאזה והאפס בכלל לא הולכים למקום שבו הם מופיעים בכל השרטוטים (+ ו -)? אלא 2+6, 3+5? הפלוס ומינוס יישארו ריקים?

[baer]

לפי מה שאני מבין הפלוס והמינוס זה המתח שמפעיל את המעגל ואם זה אותו מתח של המנוע אז אתה יכול לקצר את הפלוס ל 2,6 ואת המינוס ל 3,5.

ואם לא אז בנפרד.

[ברווז]

המעגל והמנוע שניהם 12V DC.
