תיקון שלט מכונית RC

[Buki]

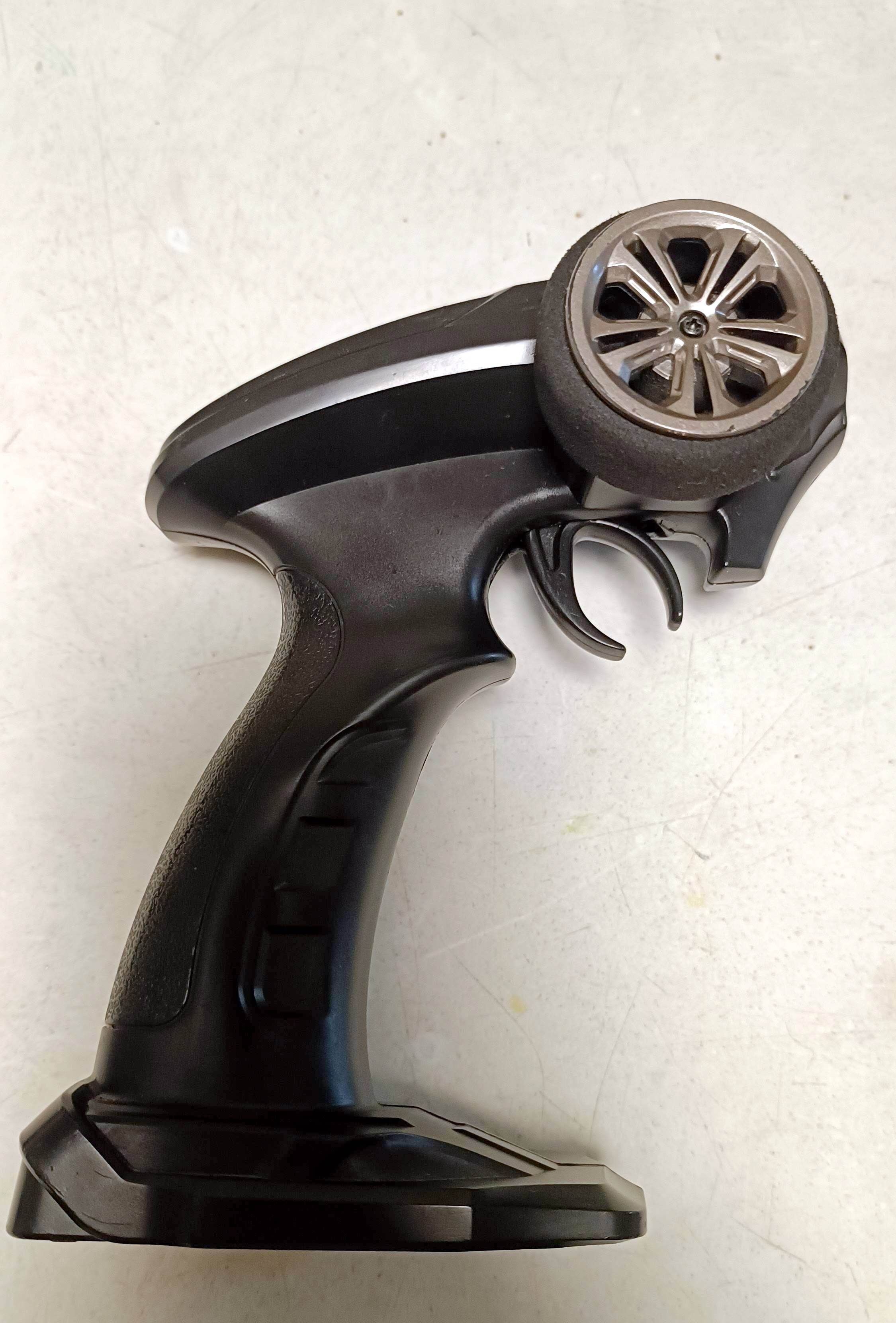

יש לי מכונית RC קטנה (מטופלת במורשה שמן מים פילטרים פלגים והכל...) שהתחילה להשתגע, לתת גז כשלא נוגעים בהדק או לשנות מהירות ככה סתם. זו המחלה שלהם...



ניקוי הפוטנציאומטר של ההדק עם ספריי מגעים לא עזר.

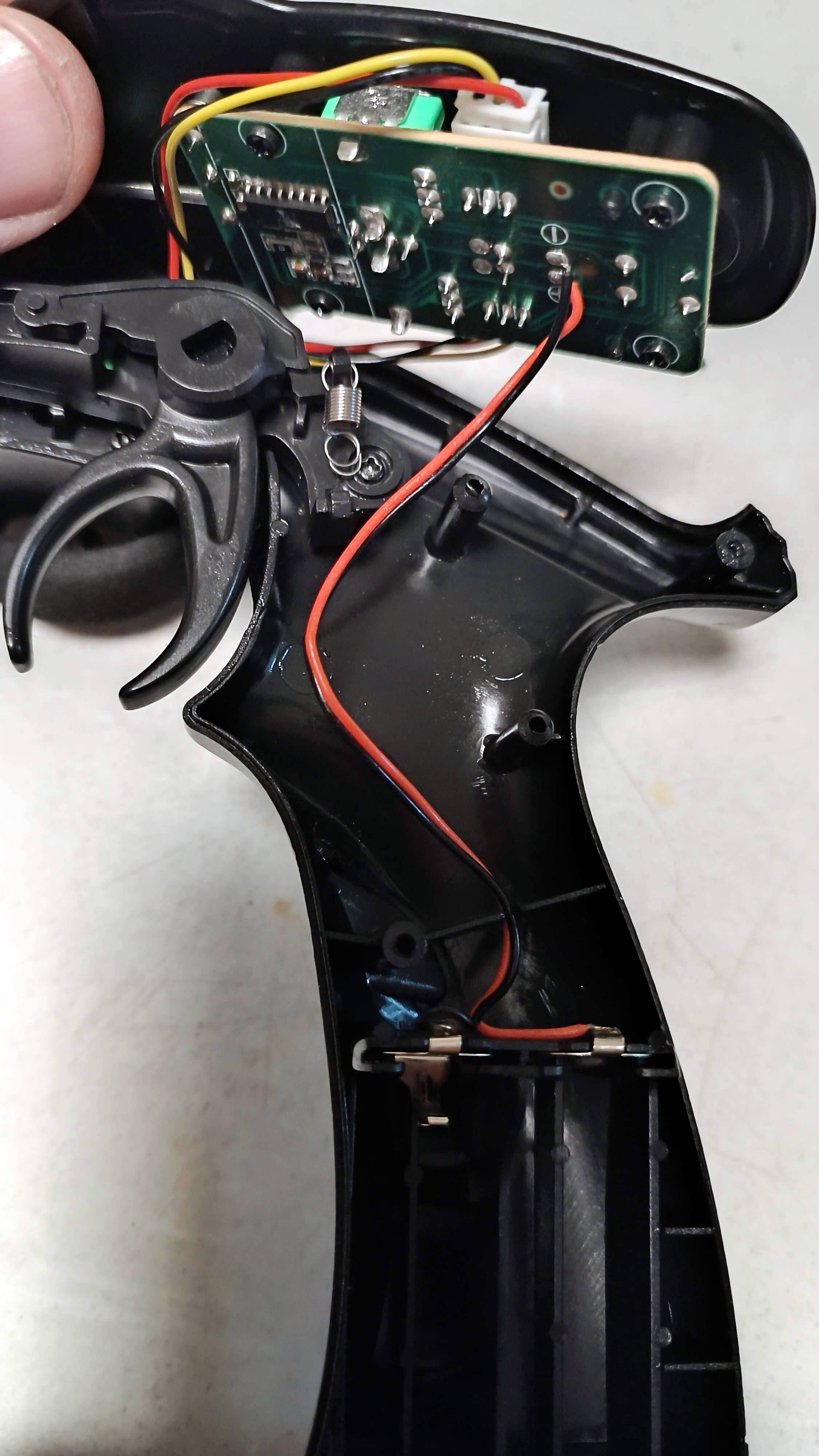

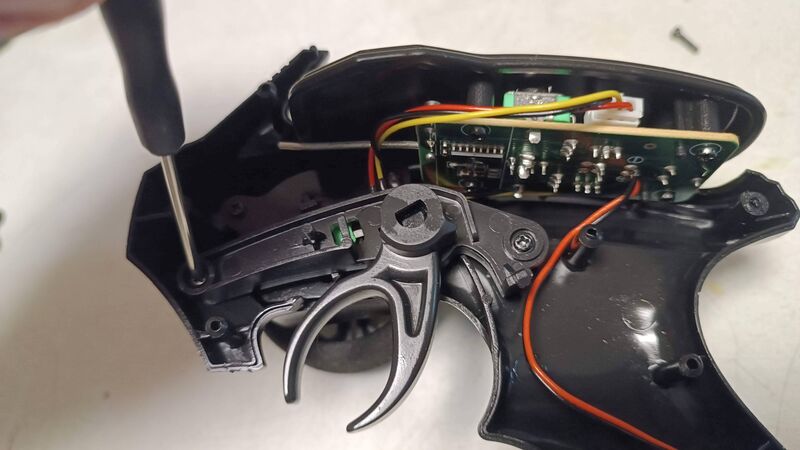

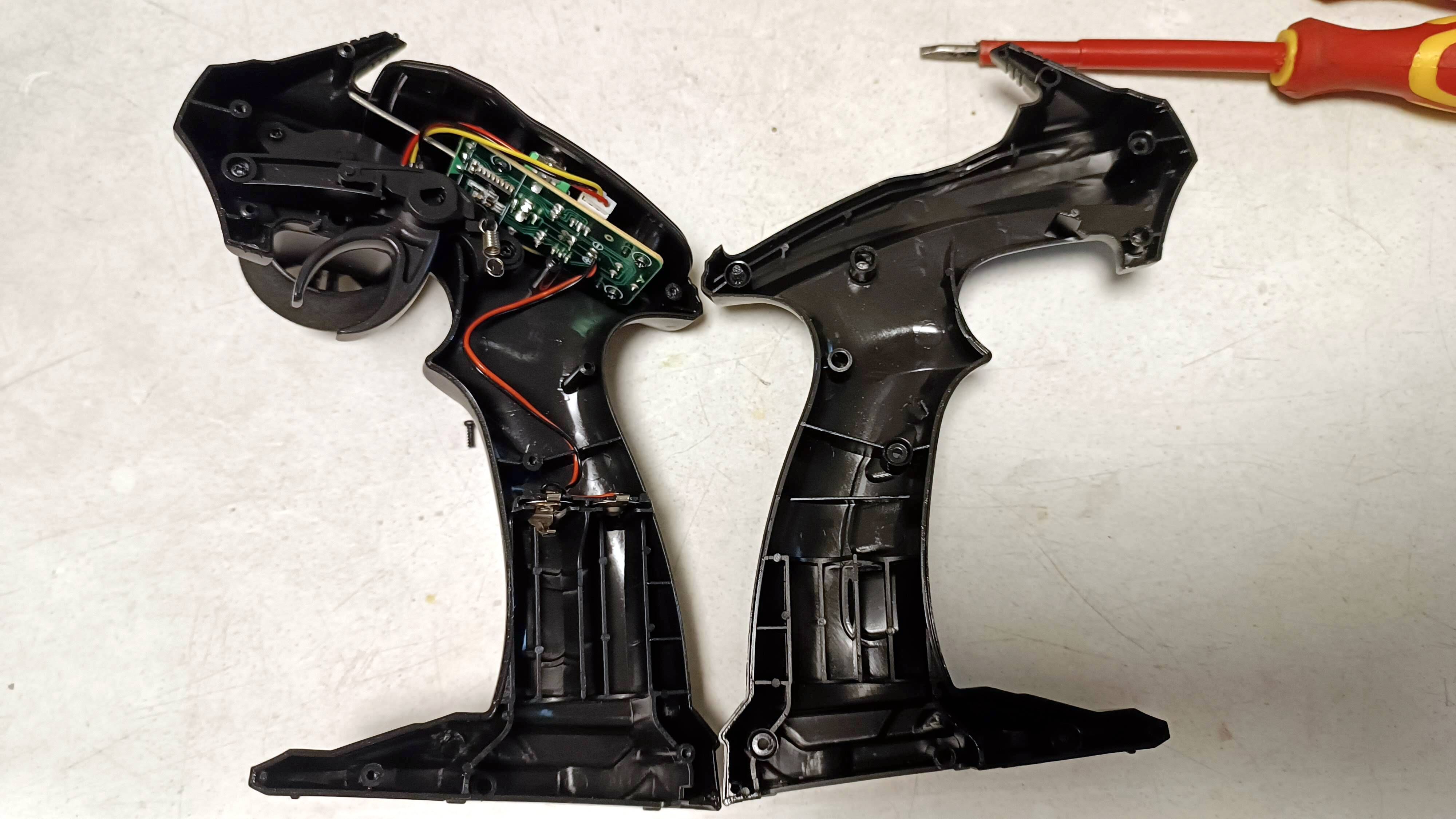

פירקתי את השלט.

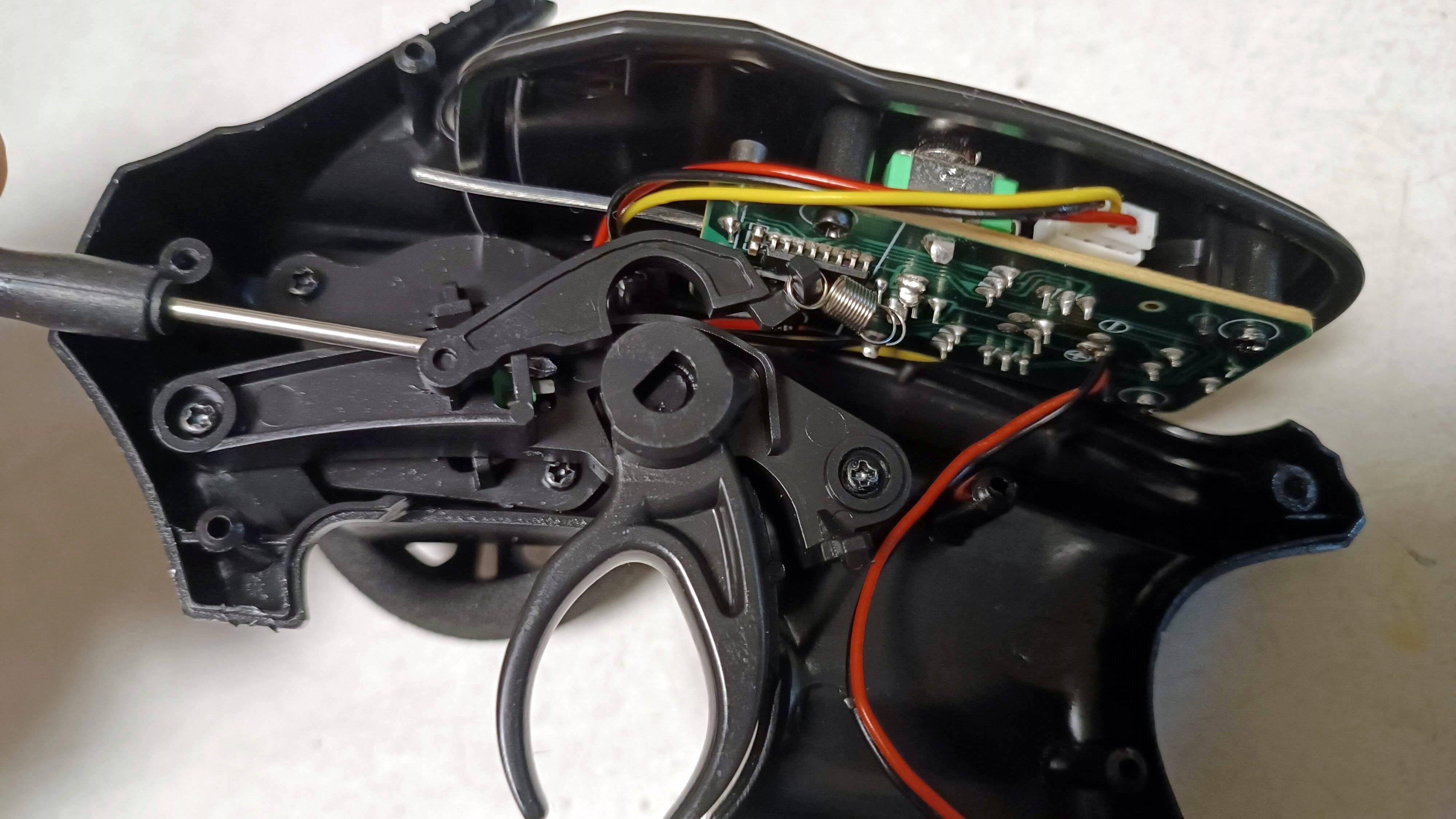

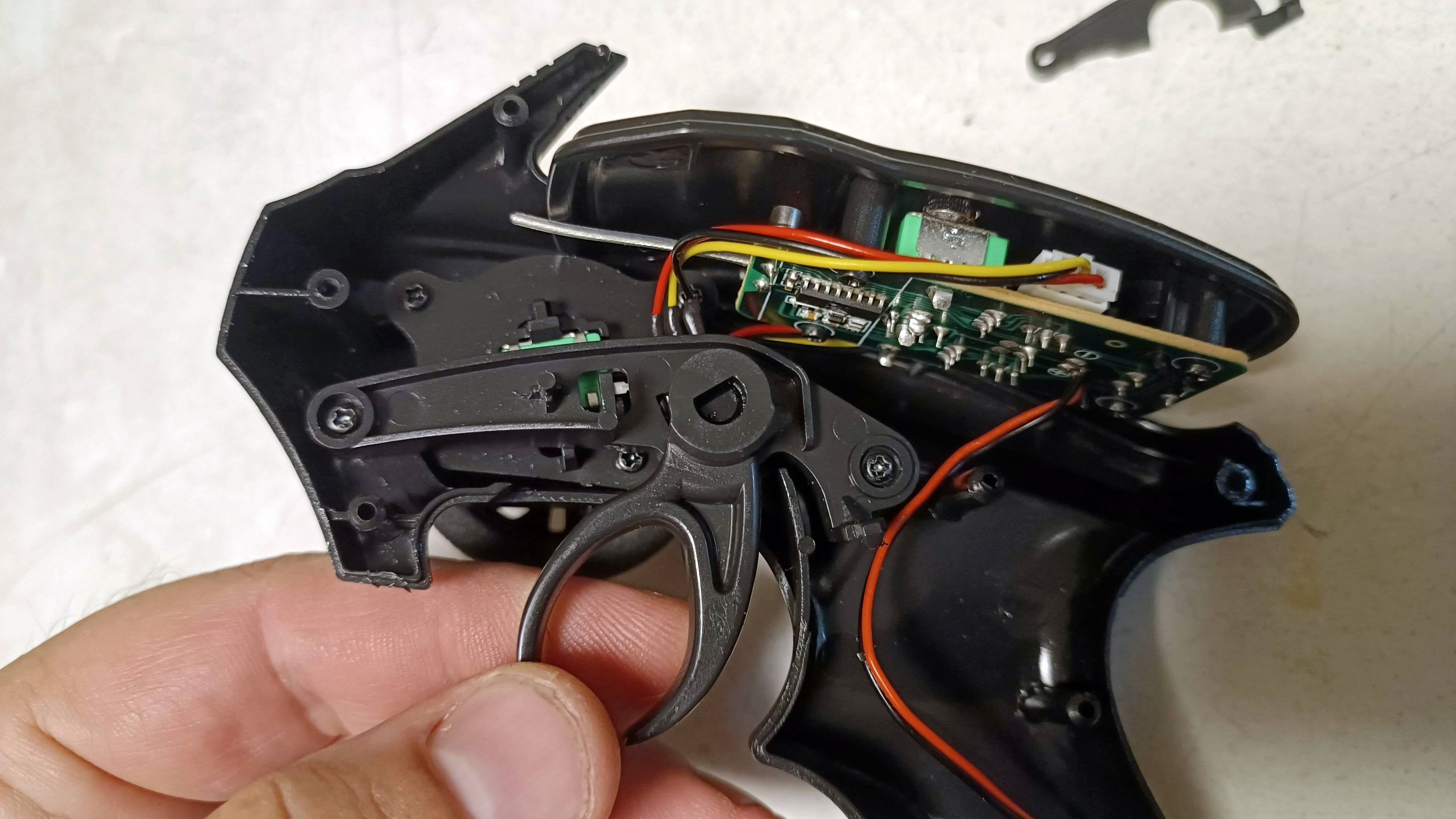

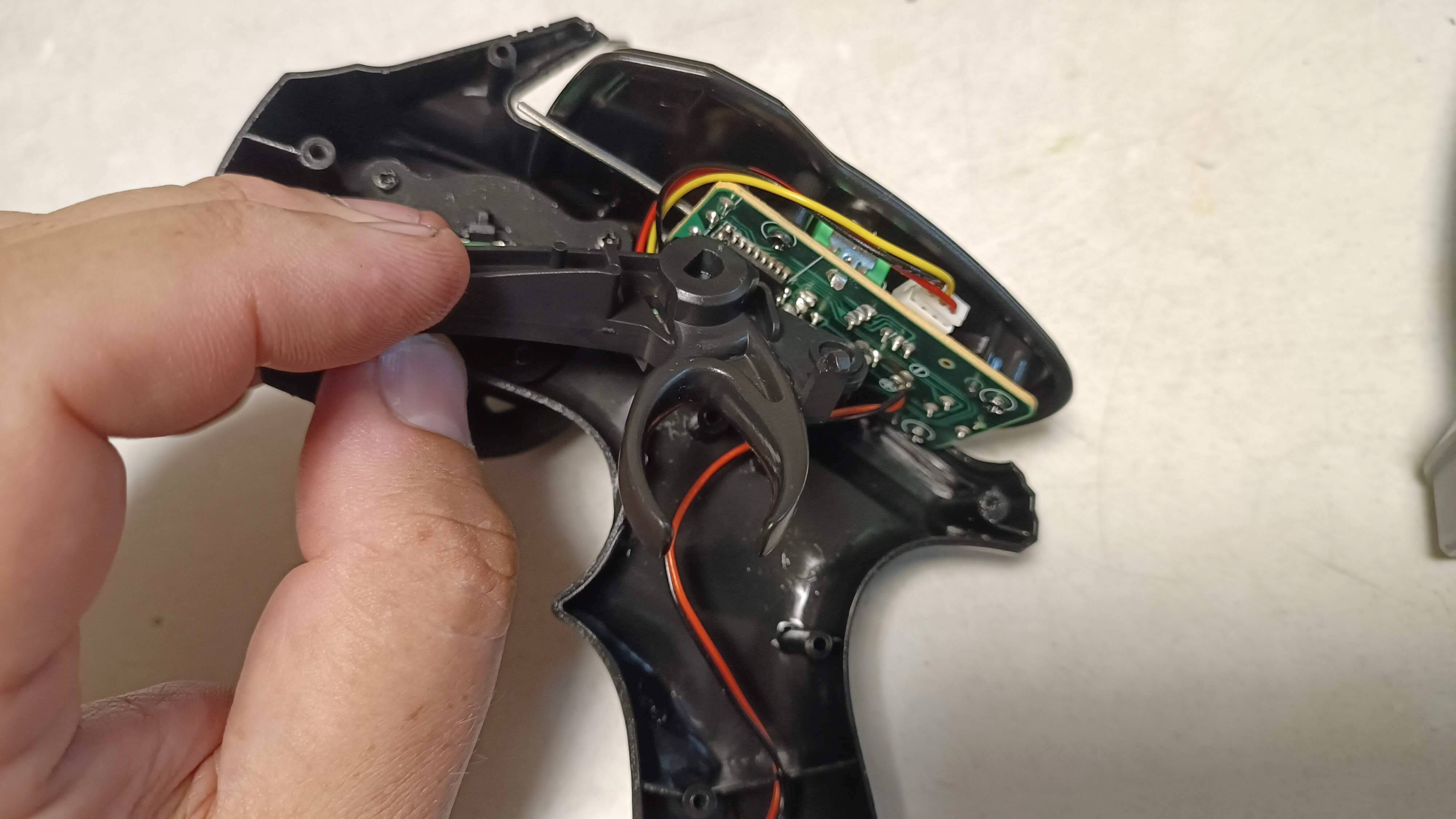

עד שהגעתי לפוטנציאומטר המדובר.

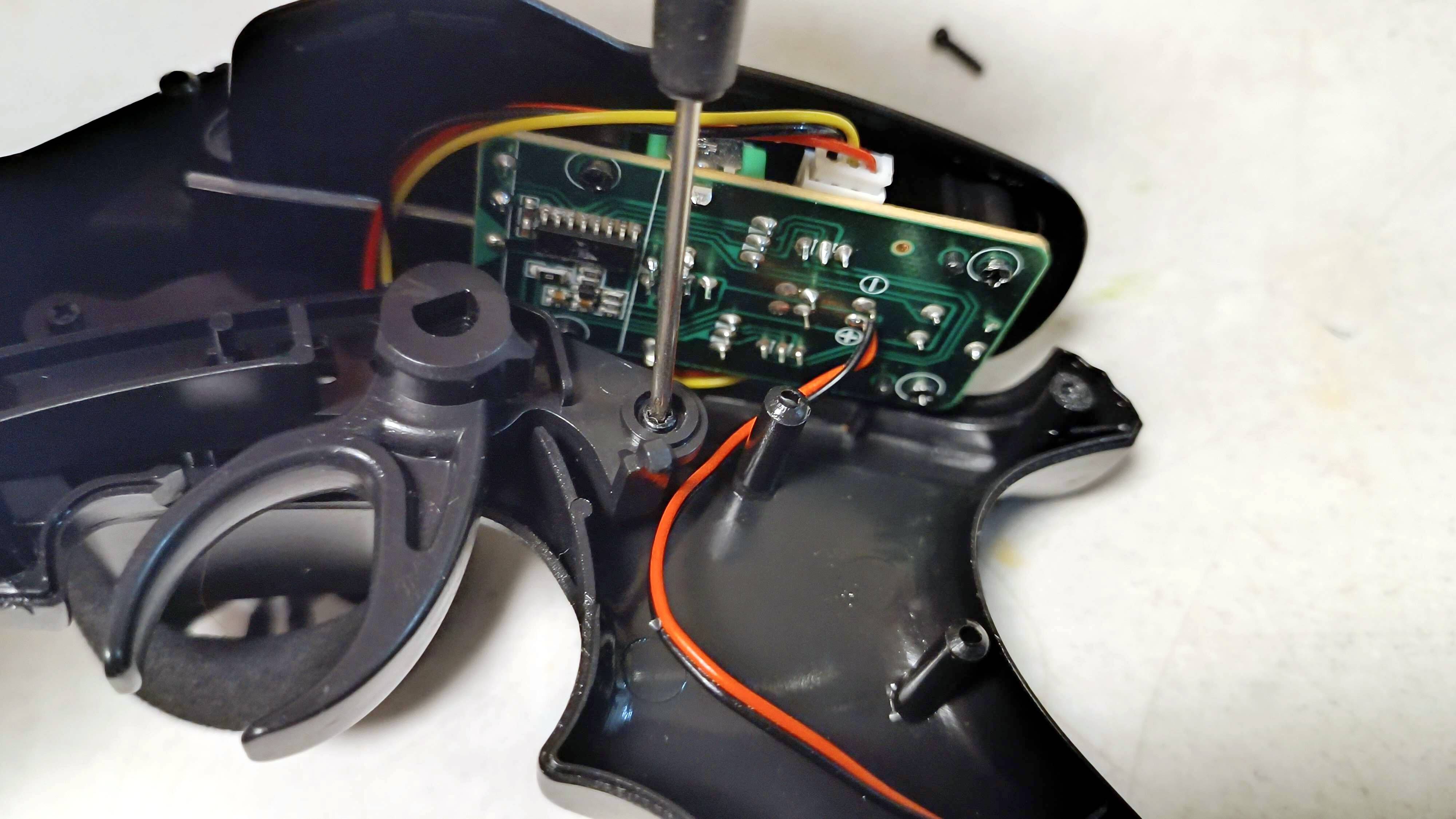

ככה הוא נראה.

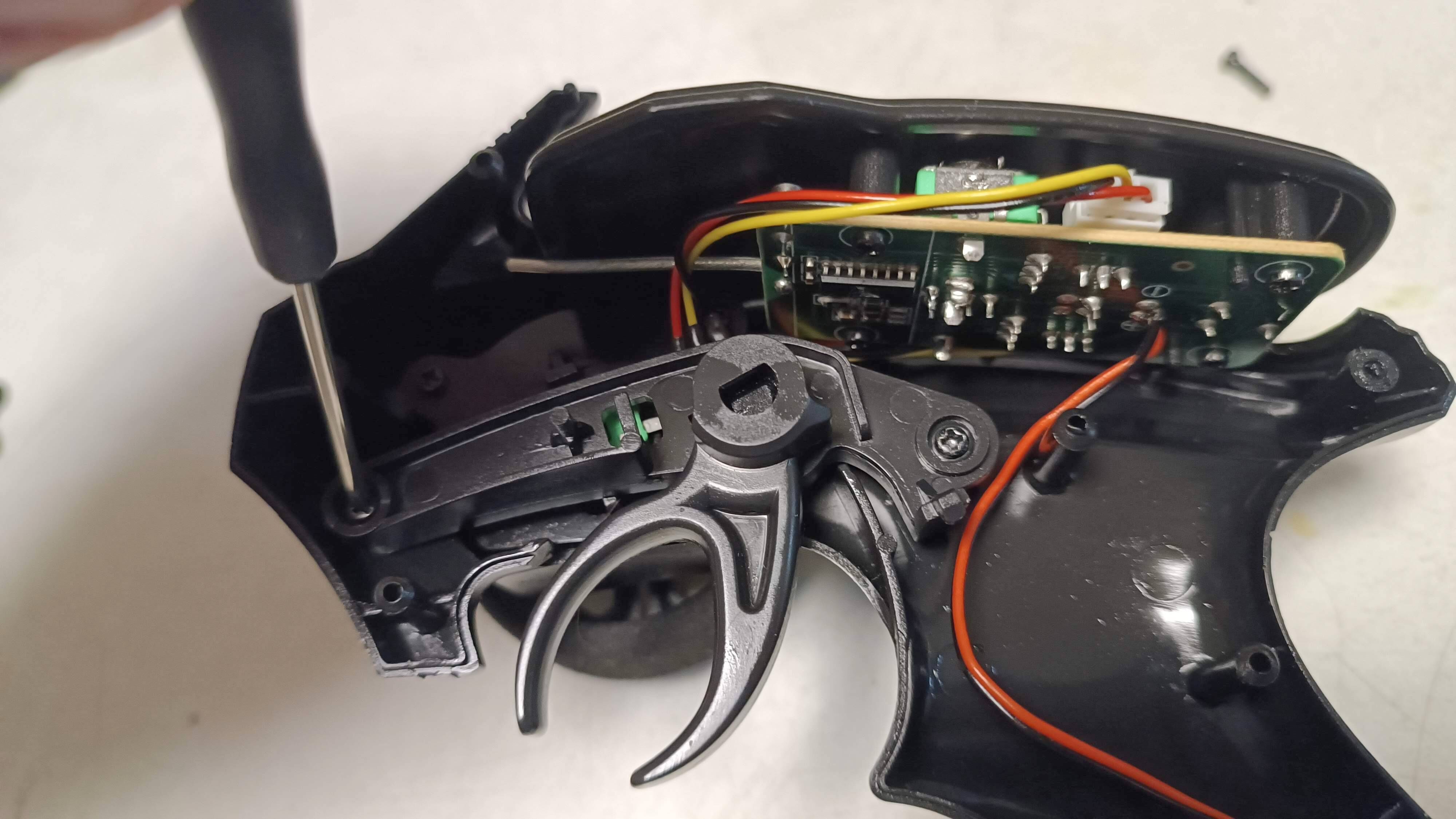

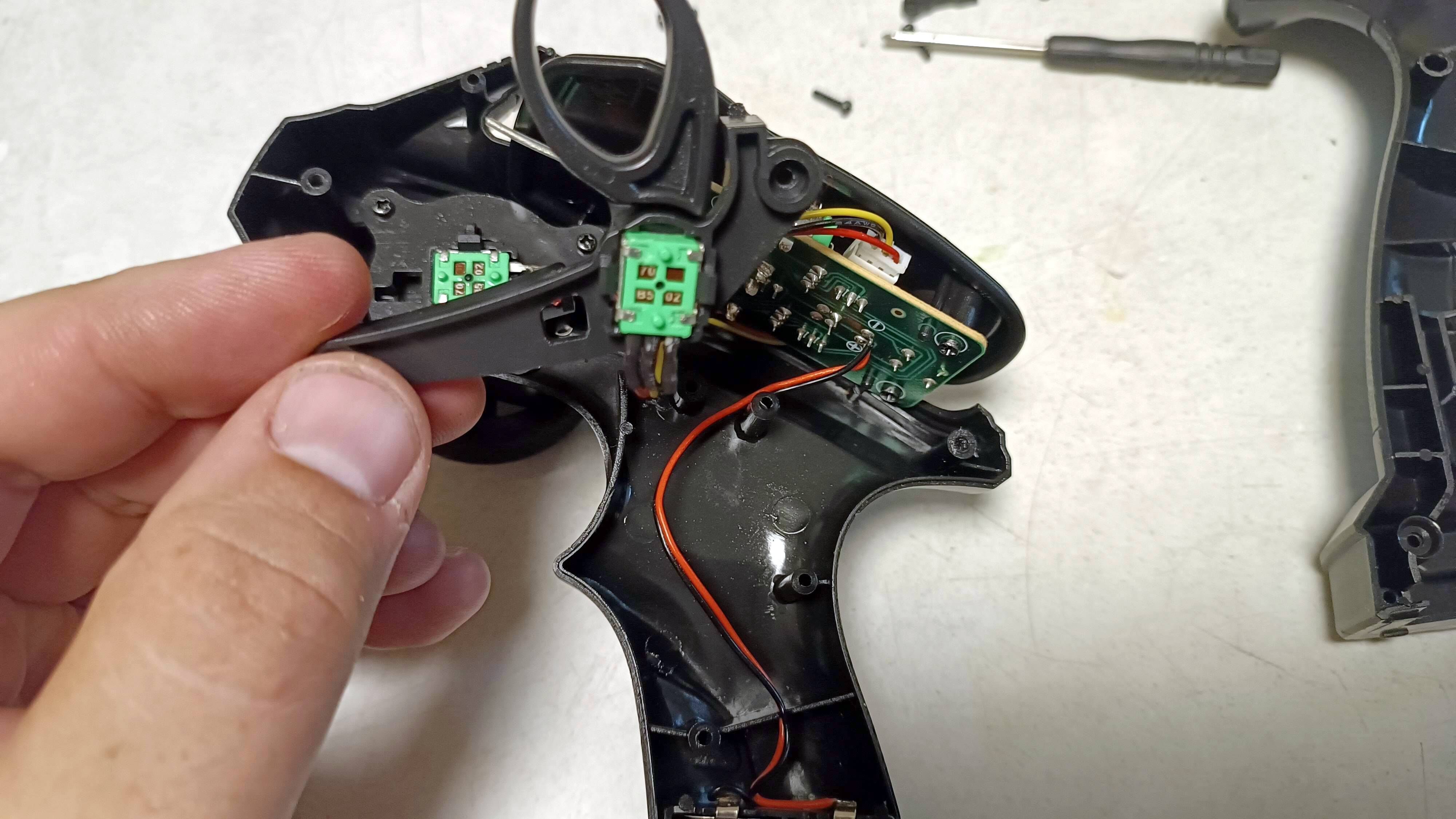

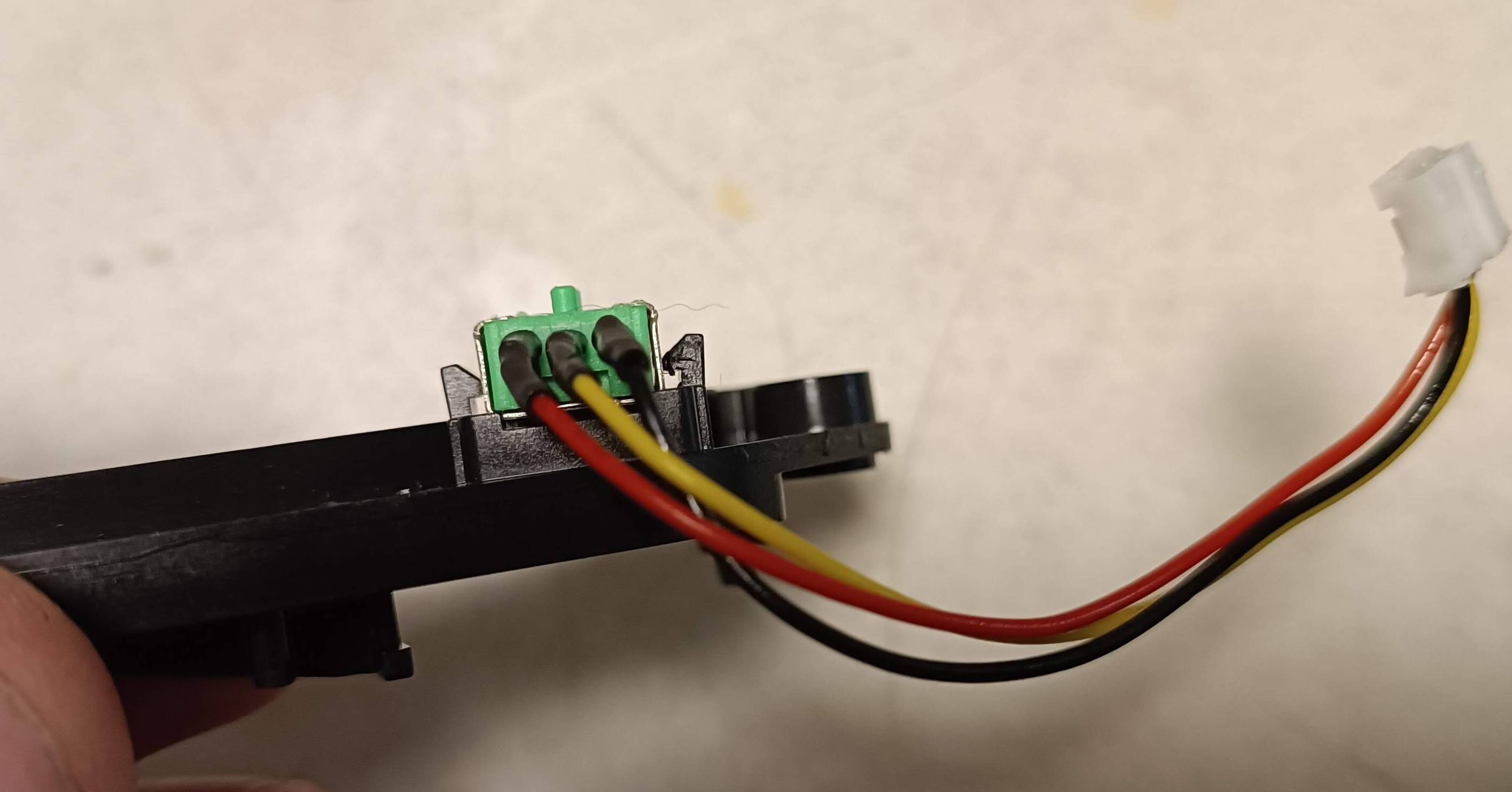

מכלול ההדק עם הפוטנציאומטר.

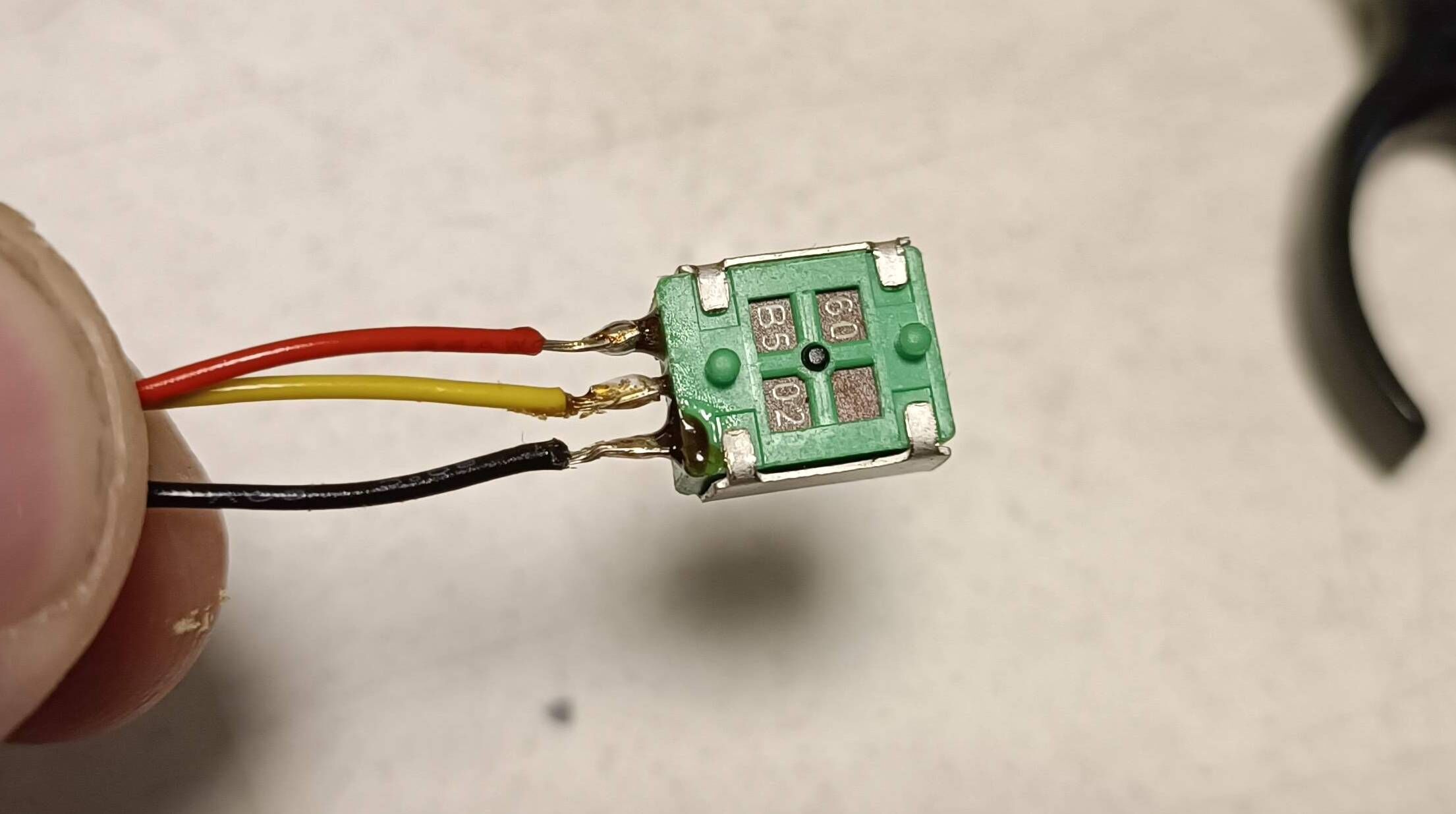

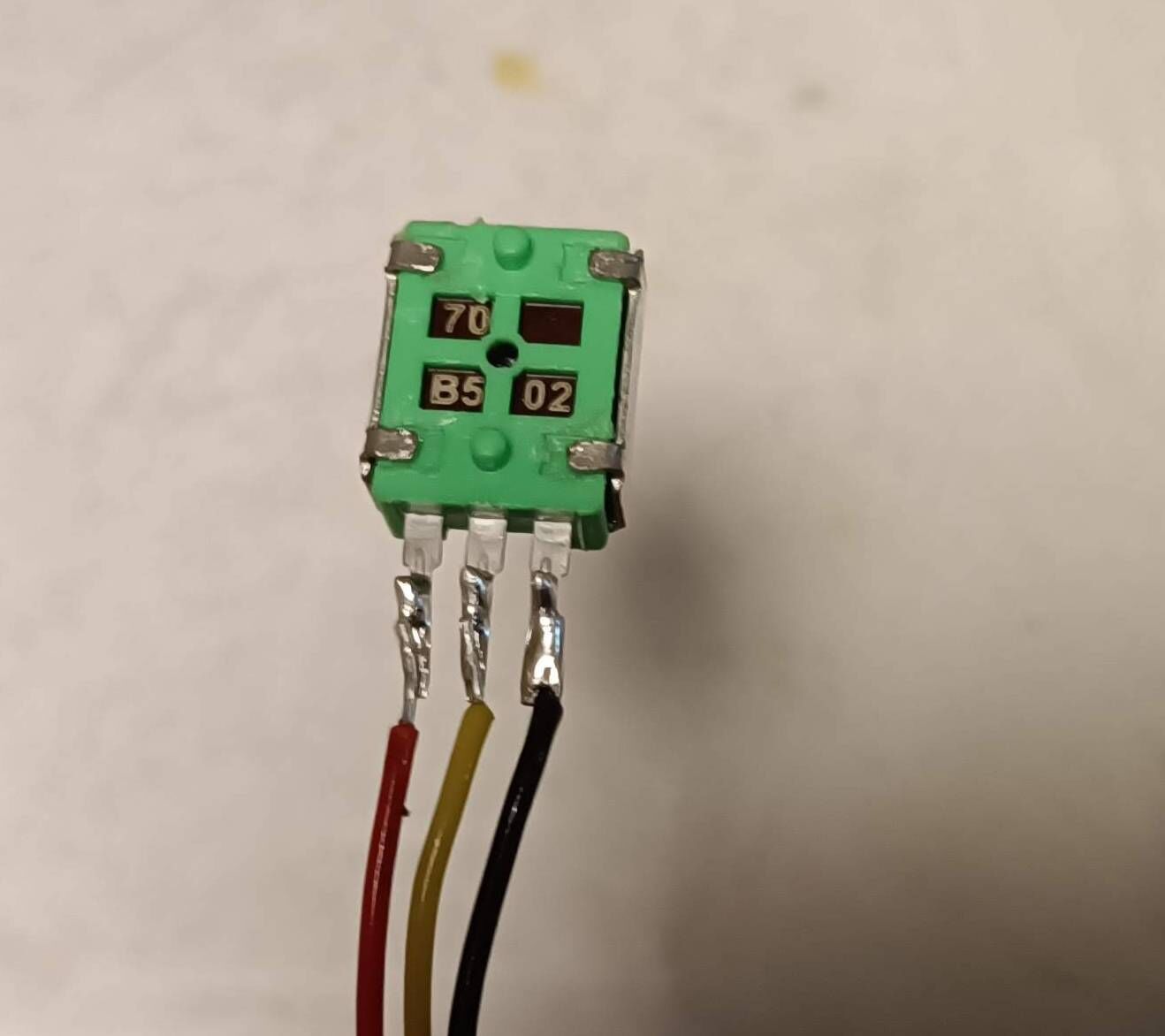

שליפת הפוטנציאומטר מהתושבת.

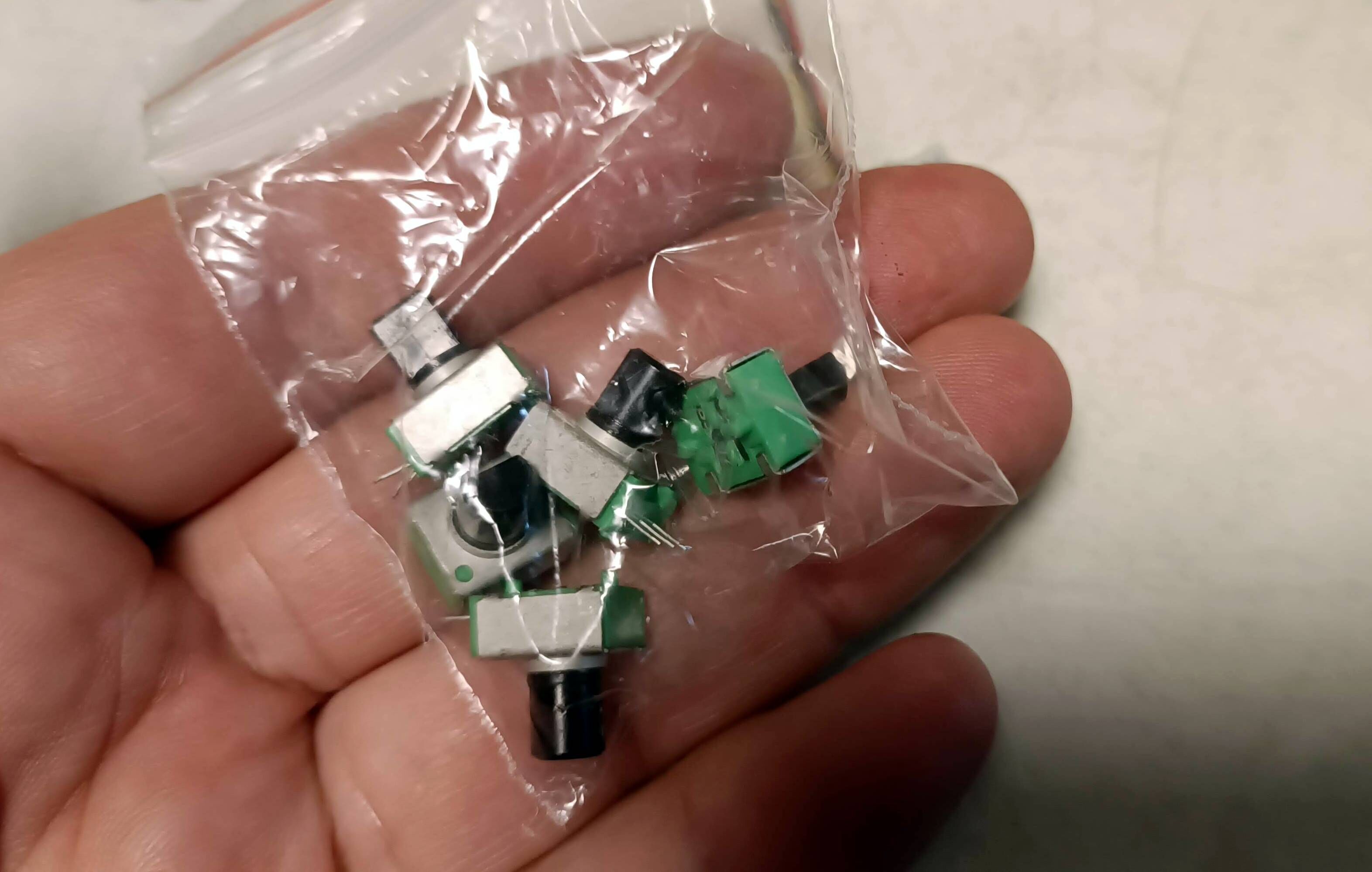

לא היה לי מושג איזה סוג זה ואיך נקרא. באמצעות חיפוש לפי תמונה של עליאקספרס הגעתי למוצר הזה והזמנתי שקית של 5 יחידות.

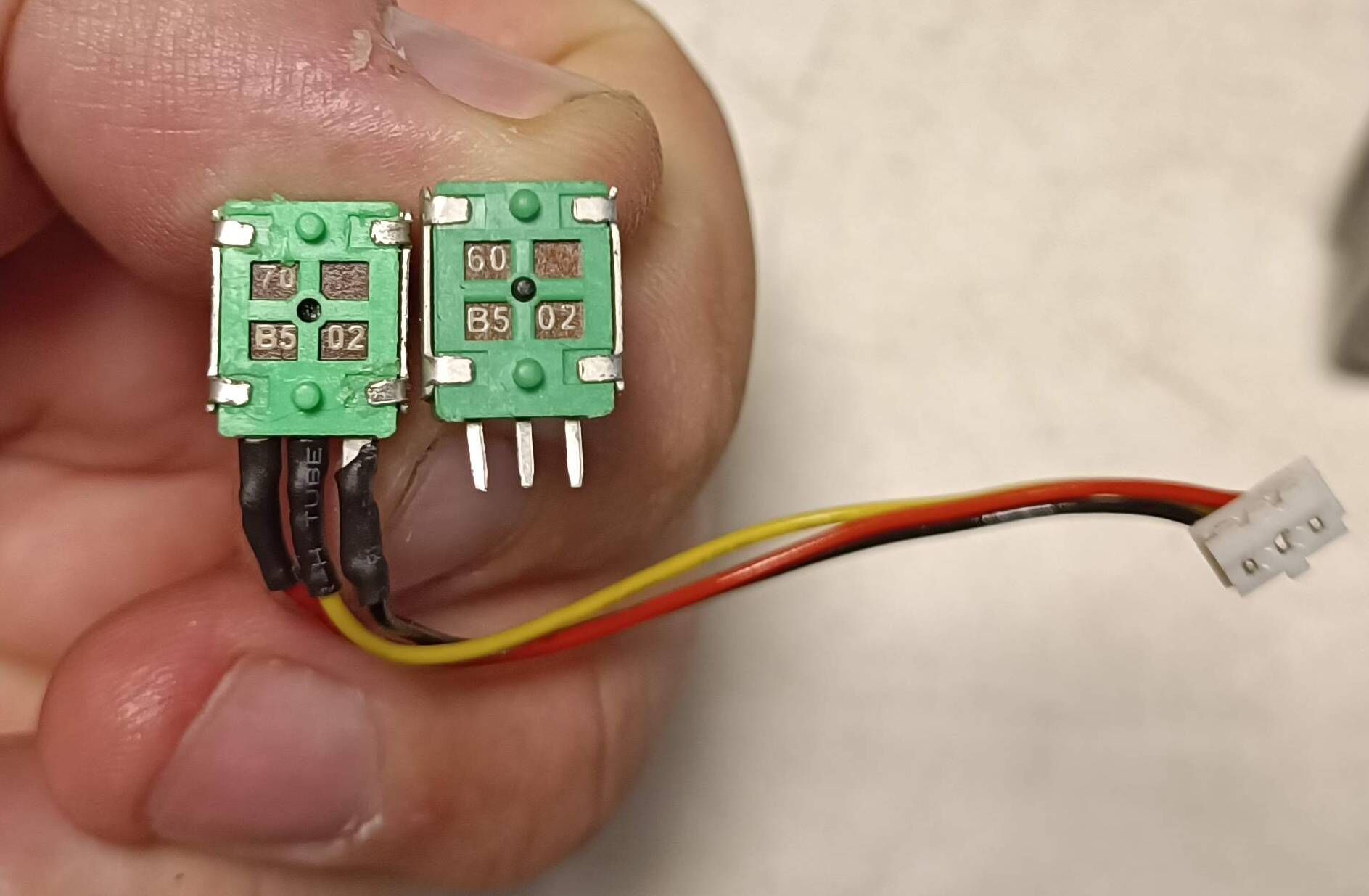

ישן ליד חדש. המספר בפינה השמאלית למעלה להבנתי מסמן את זווית הסיבוב, בפועל לא ראיתי הבדל בינהם.



לא חתכתי את הבידוד המתכווץ אלא רק הזזתי אותו.

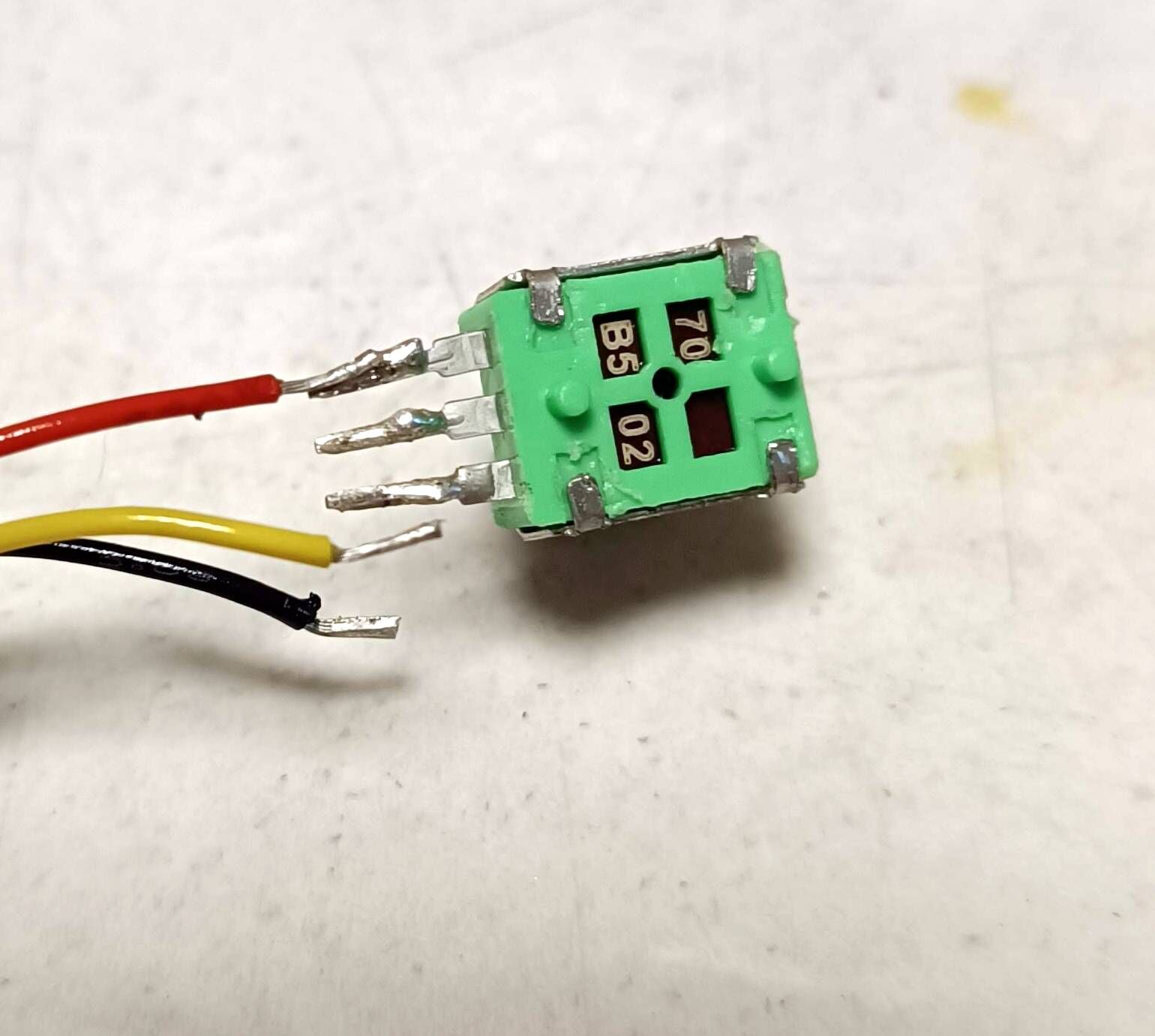

ניתוק החוטים מההחלחמה.

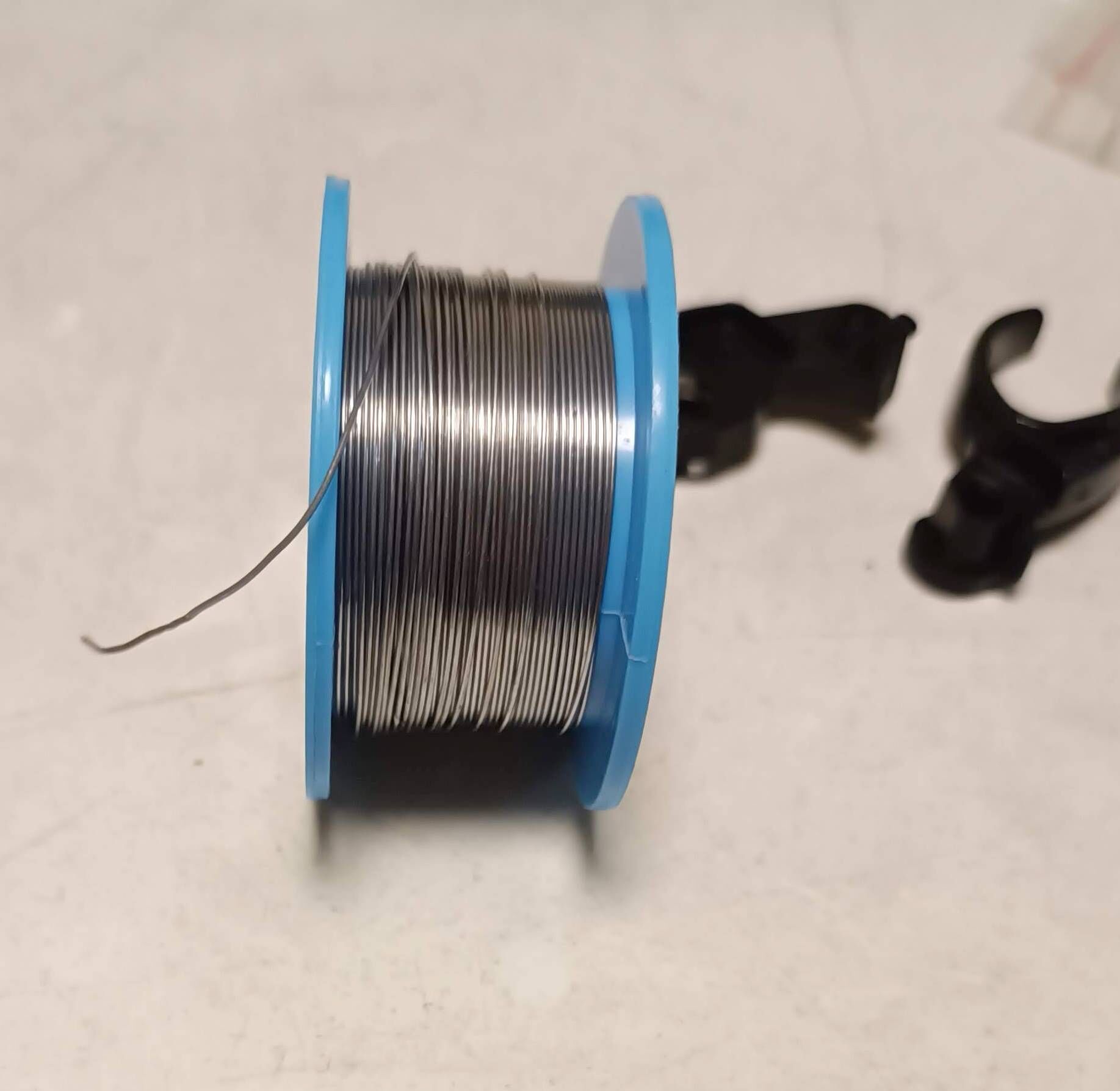

מעט בדיל ופלאקס.

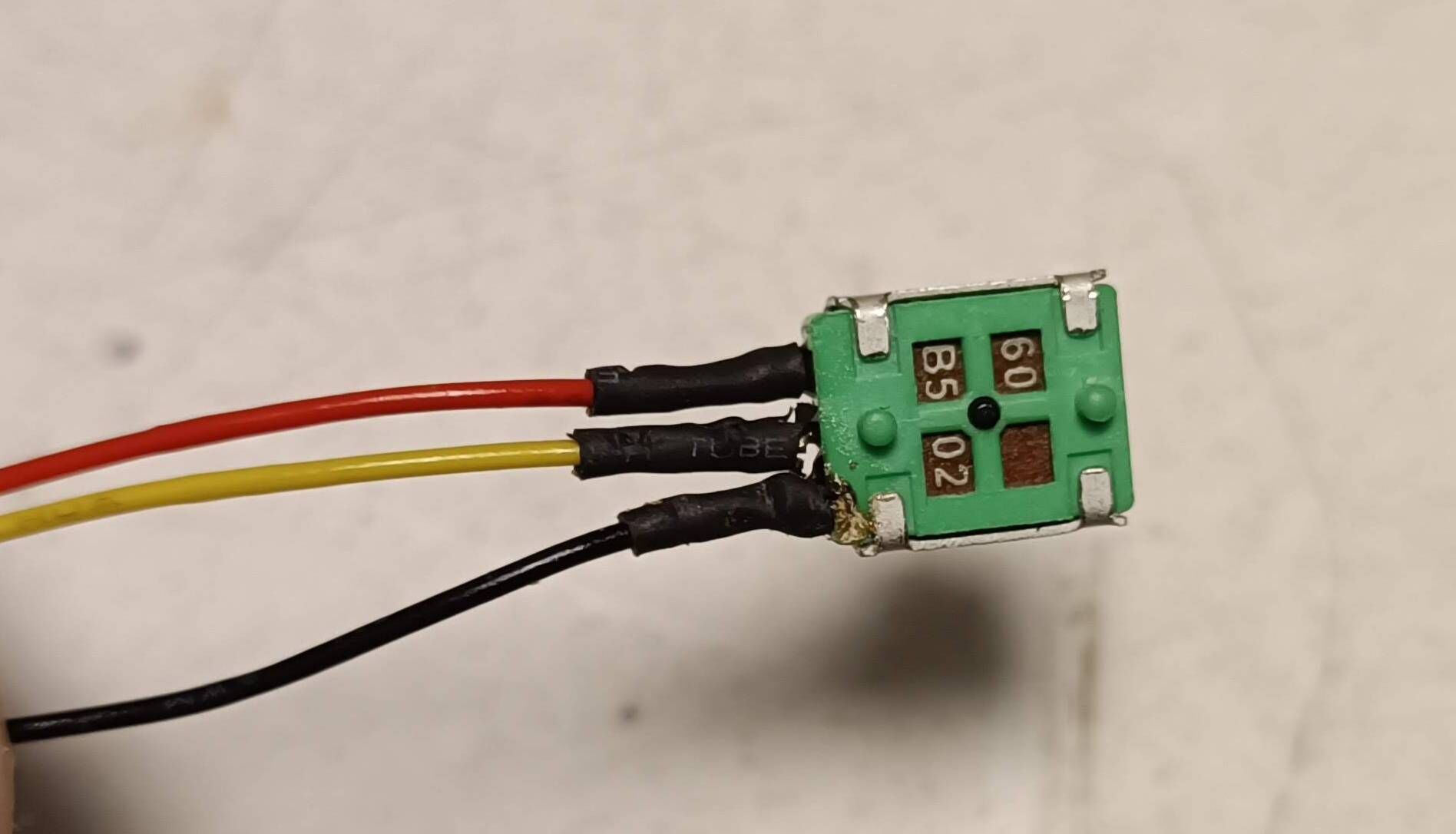

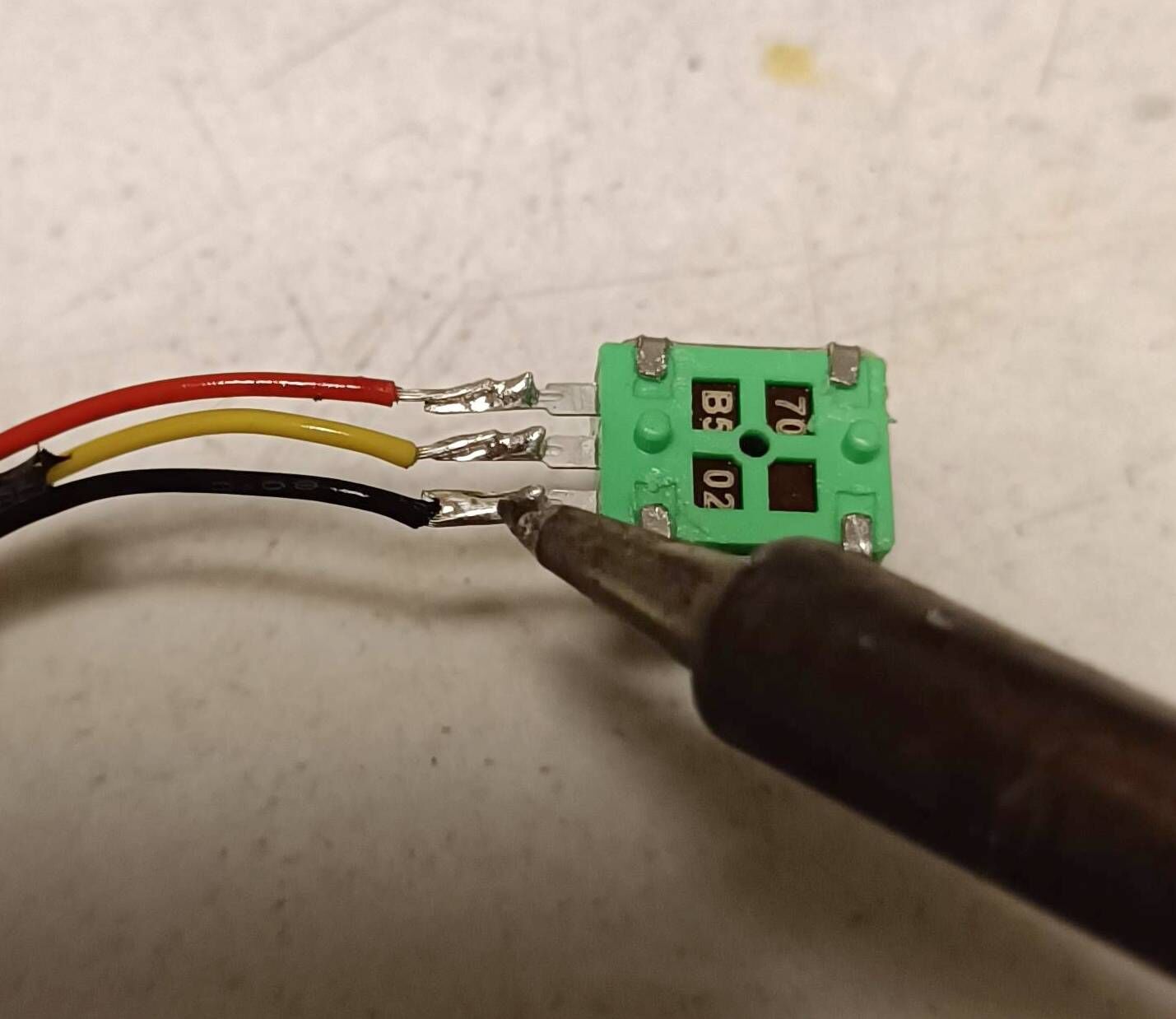

החלמת החוטים אל הפוטנציאומטר החש והחזרת הבידוד (תכלס צריך לשים שרינקים חדשים אבל אין לי בקוטר הזה).

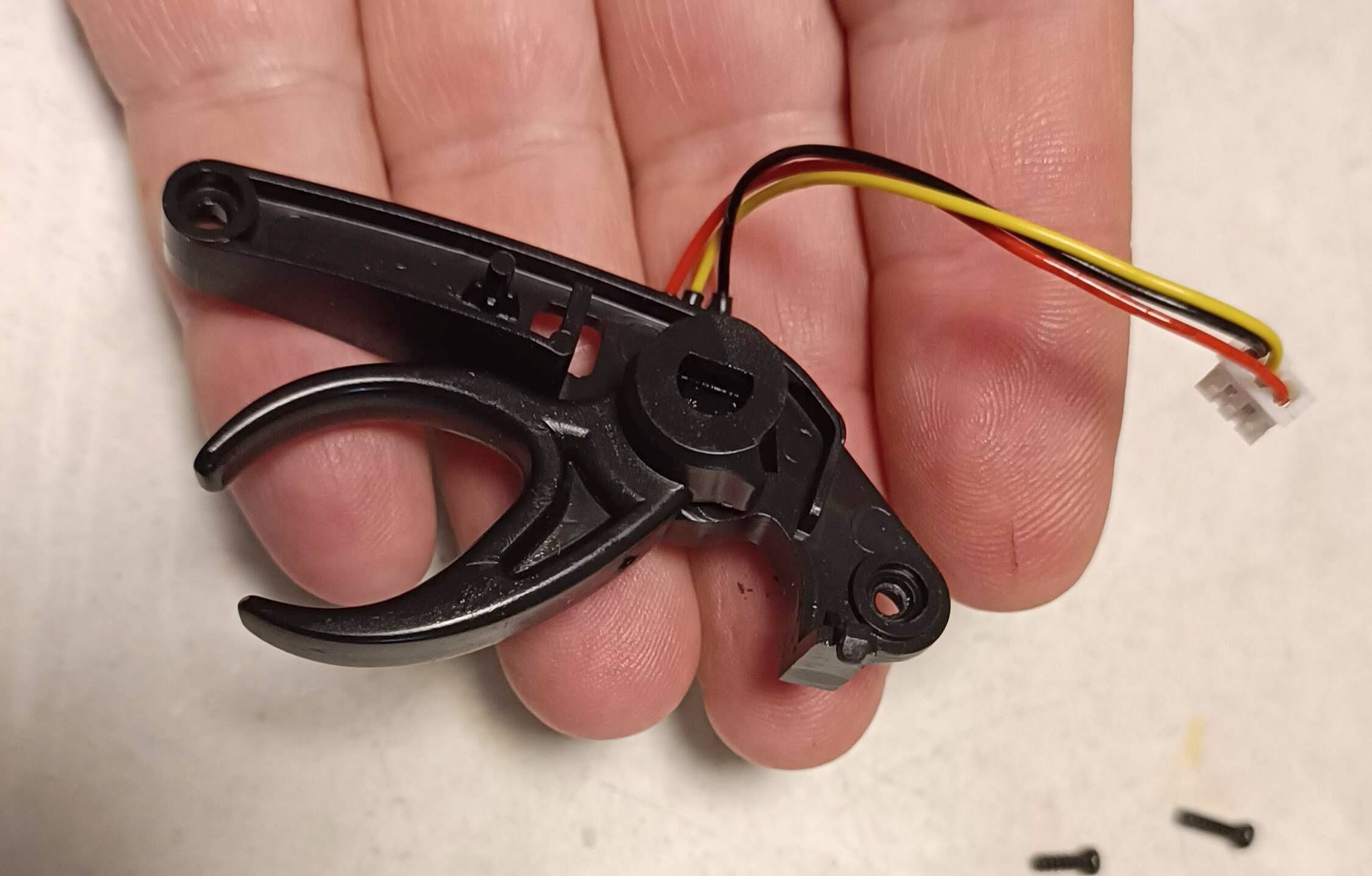

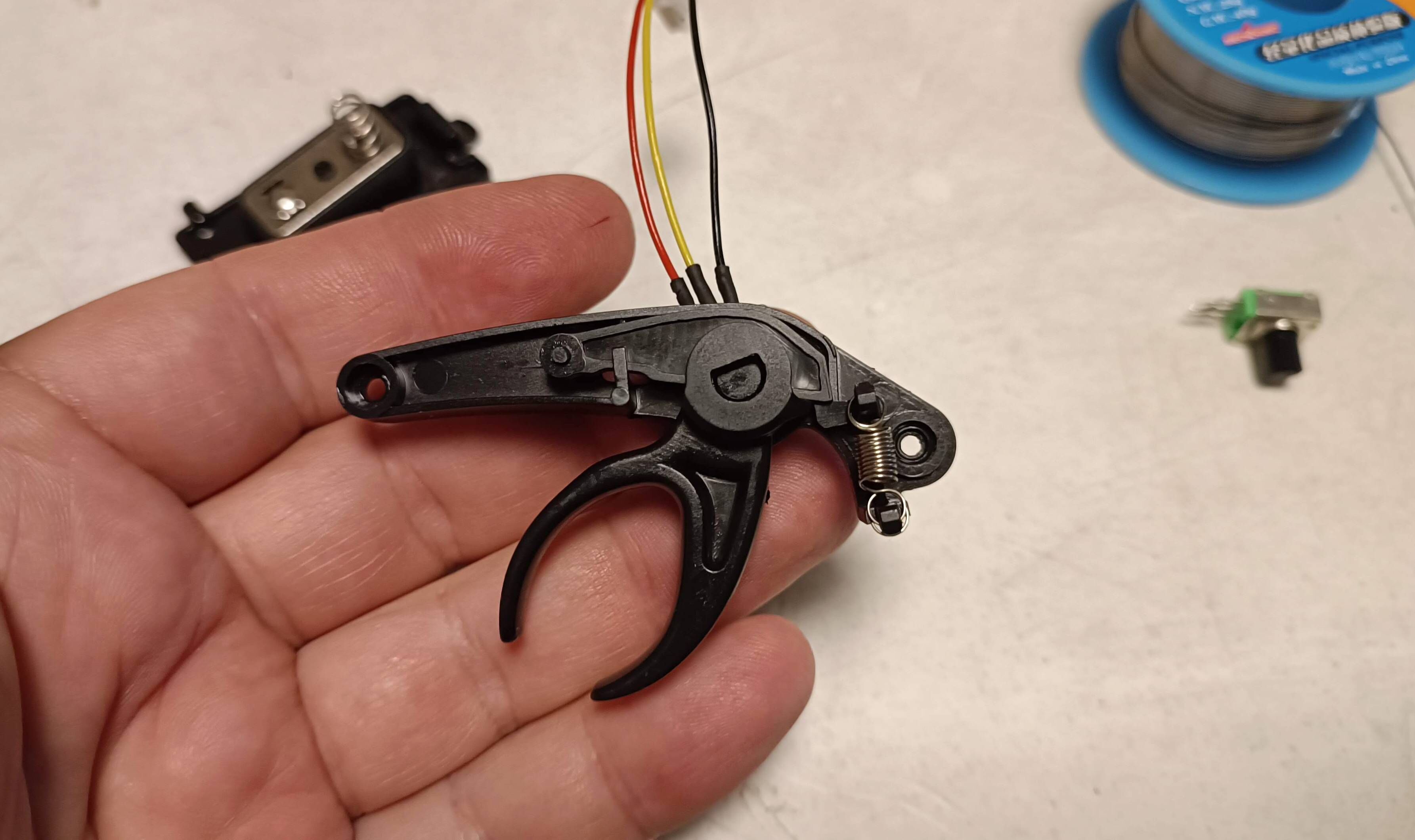

מכלול ההדק מורכב עם הפוטנציאומטר החדש.

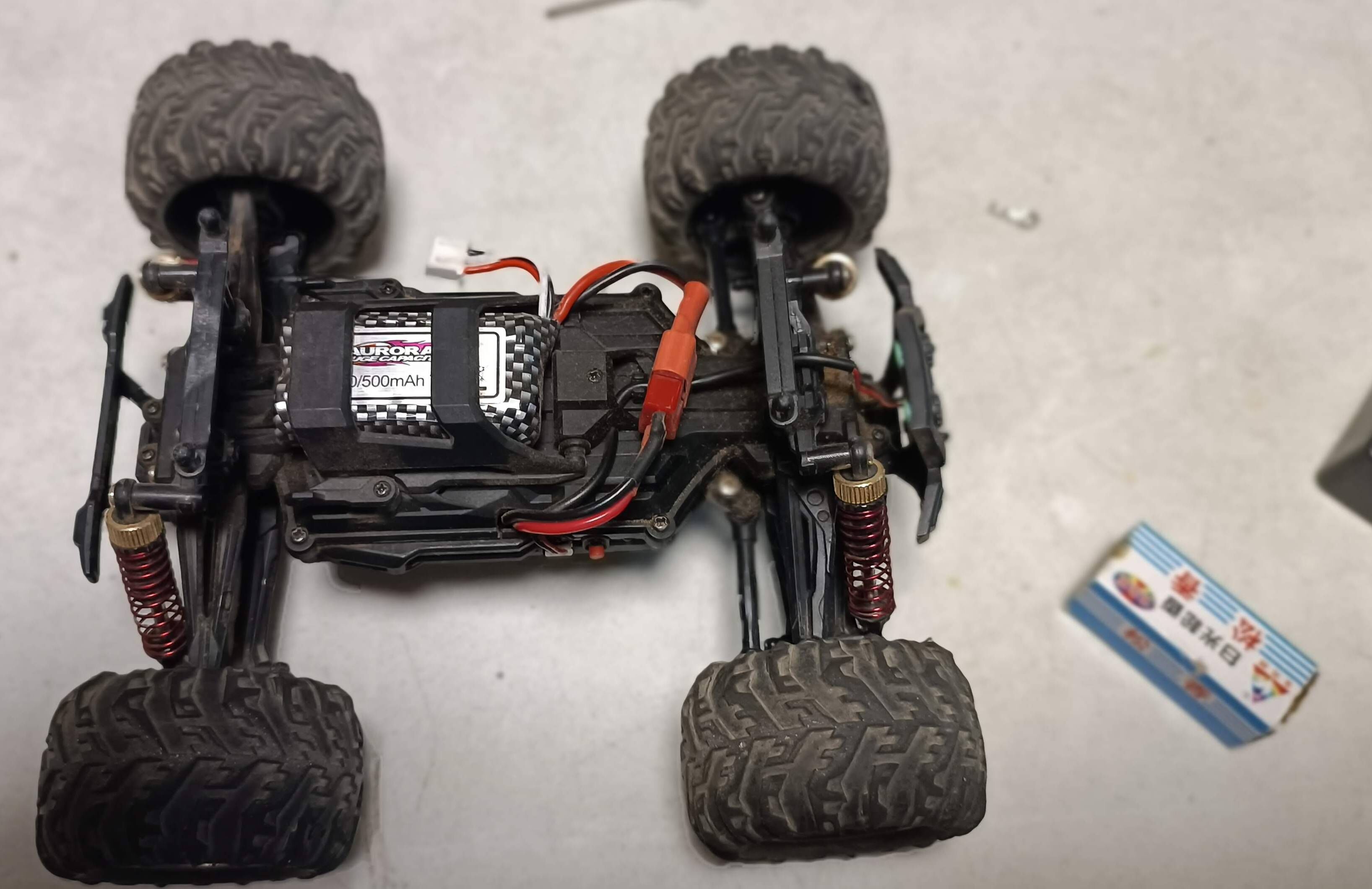

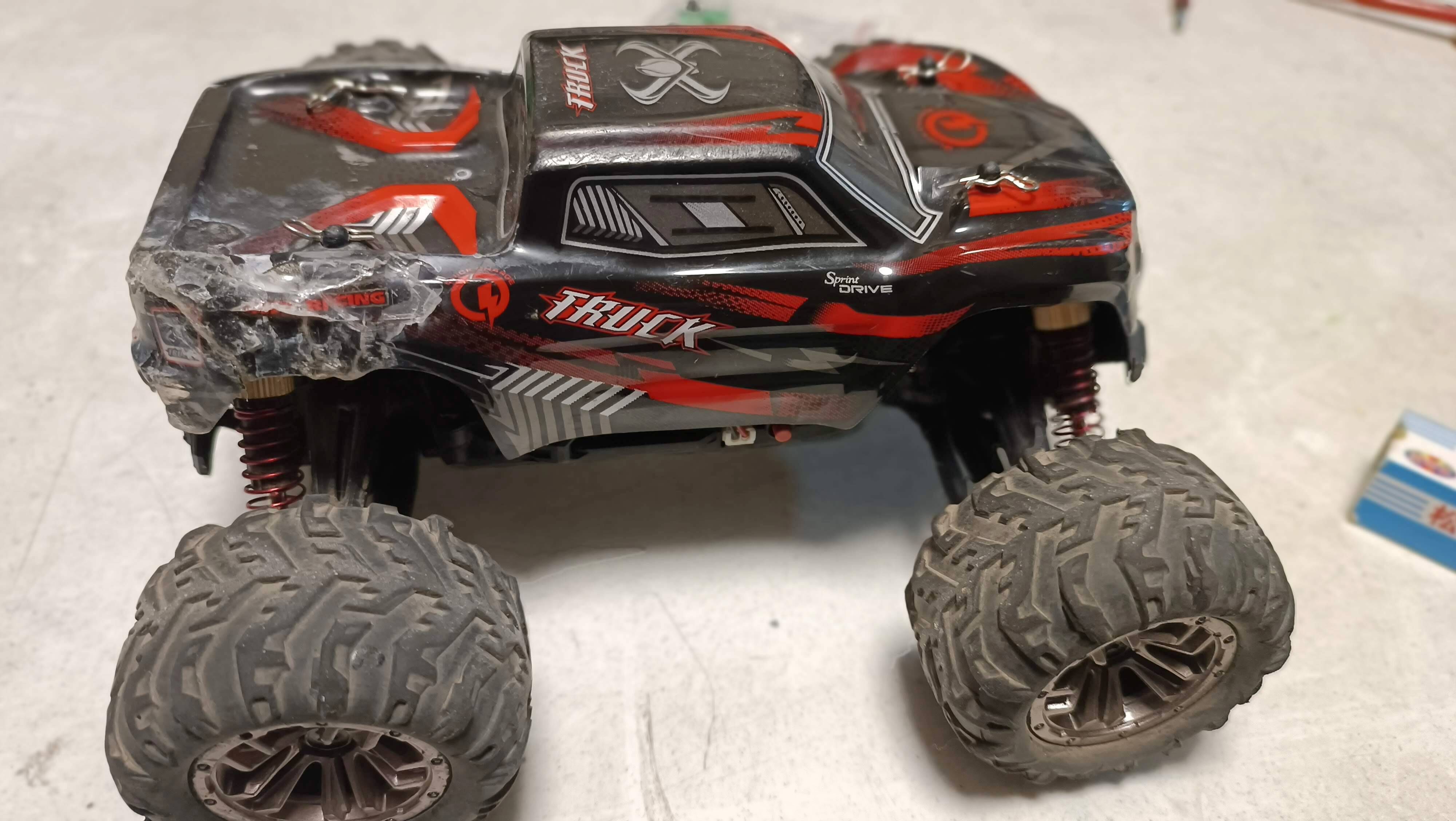

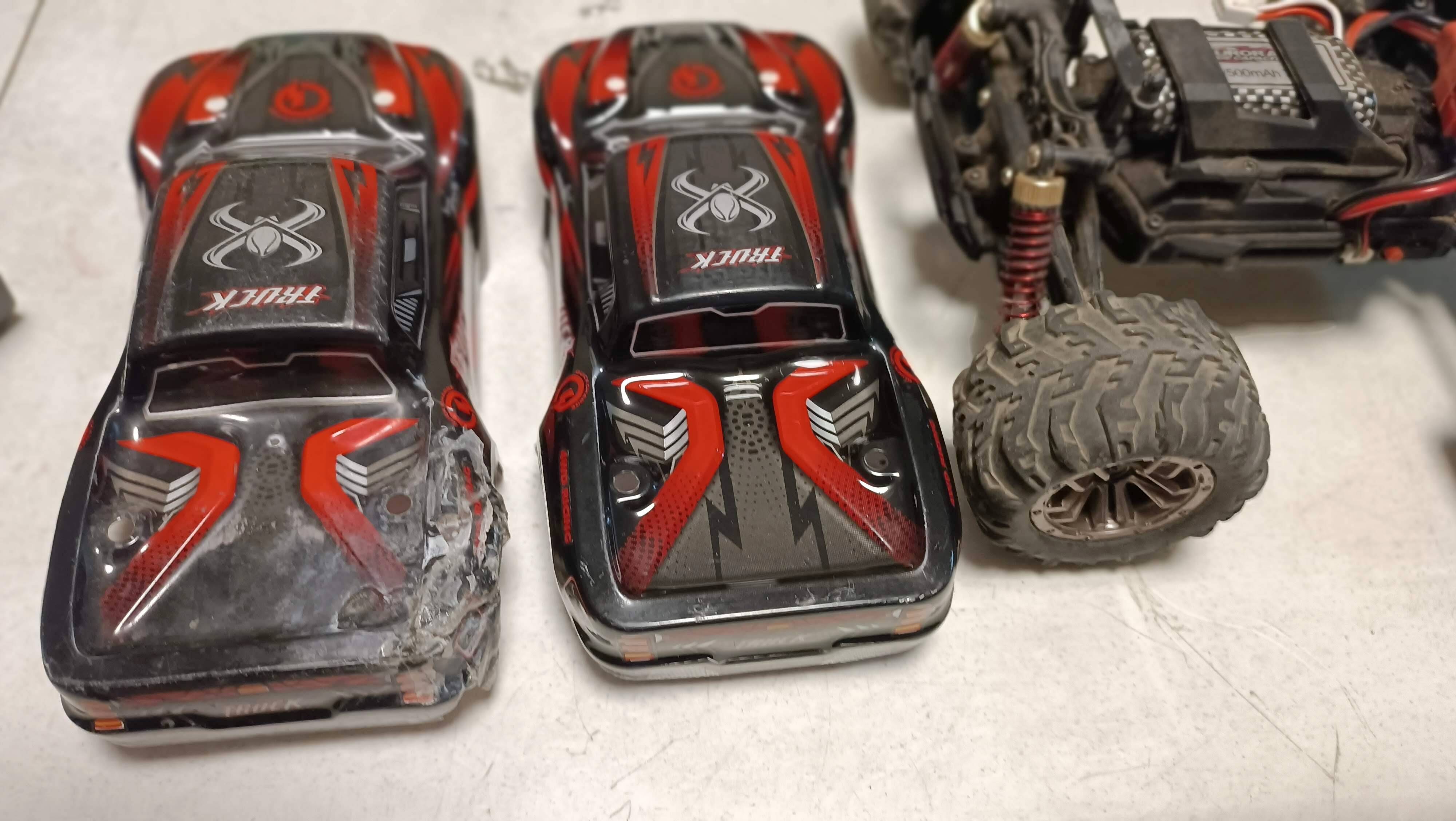

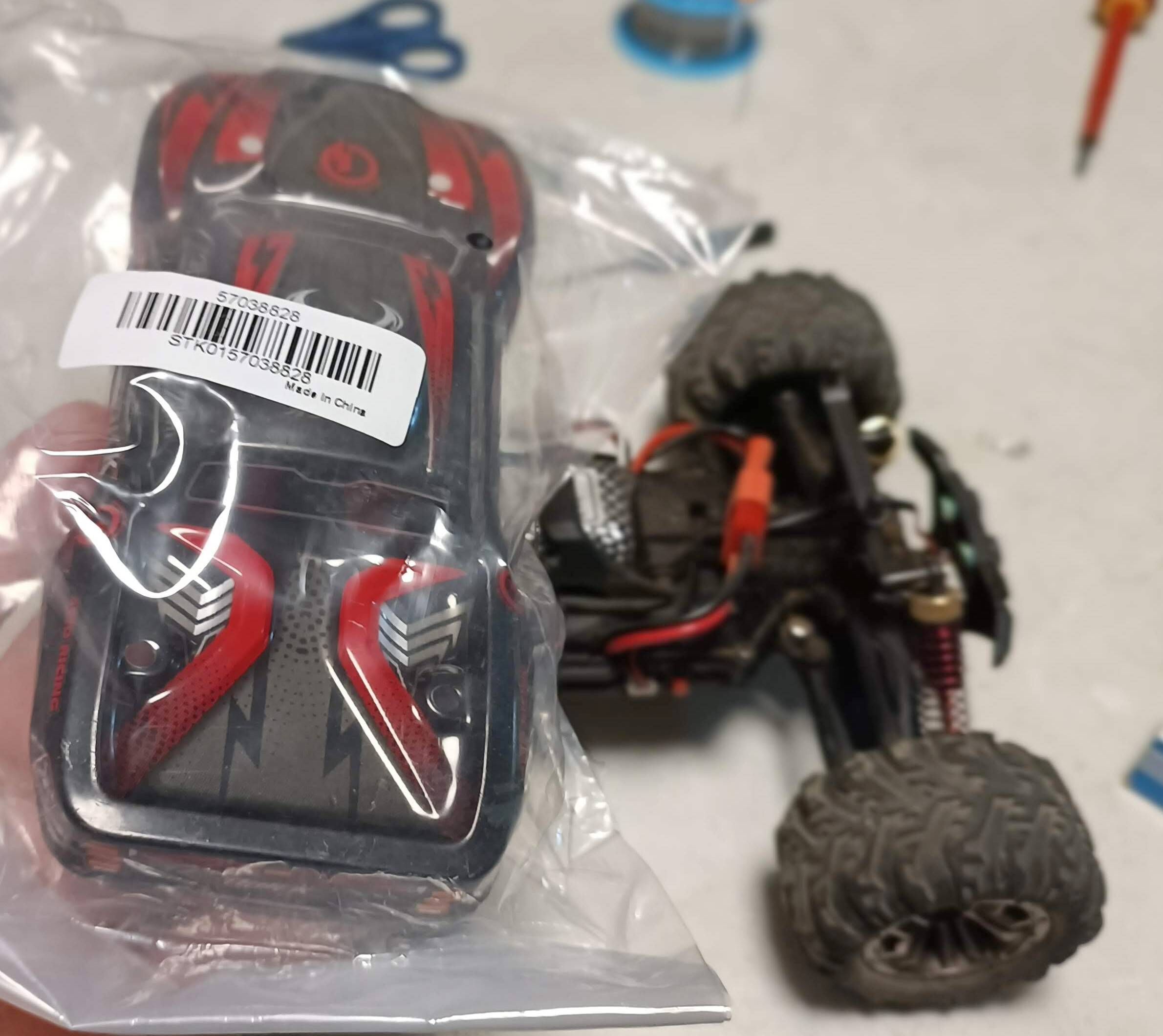

גוף המכונית היה מעט שבור, באותה הזדמנות הגיע גוף חדש.

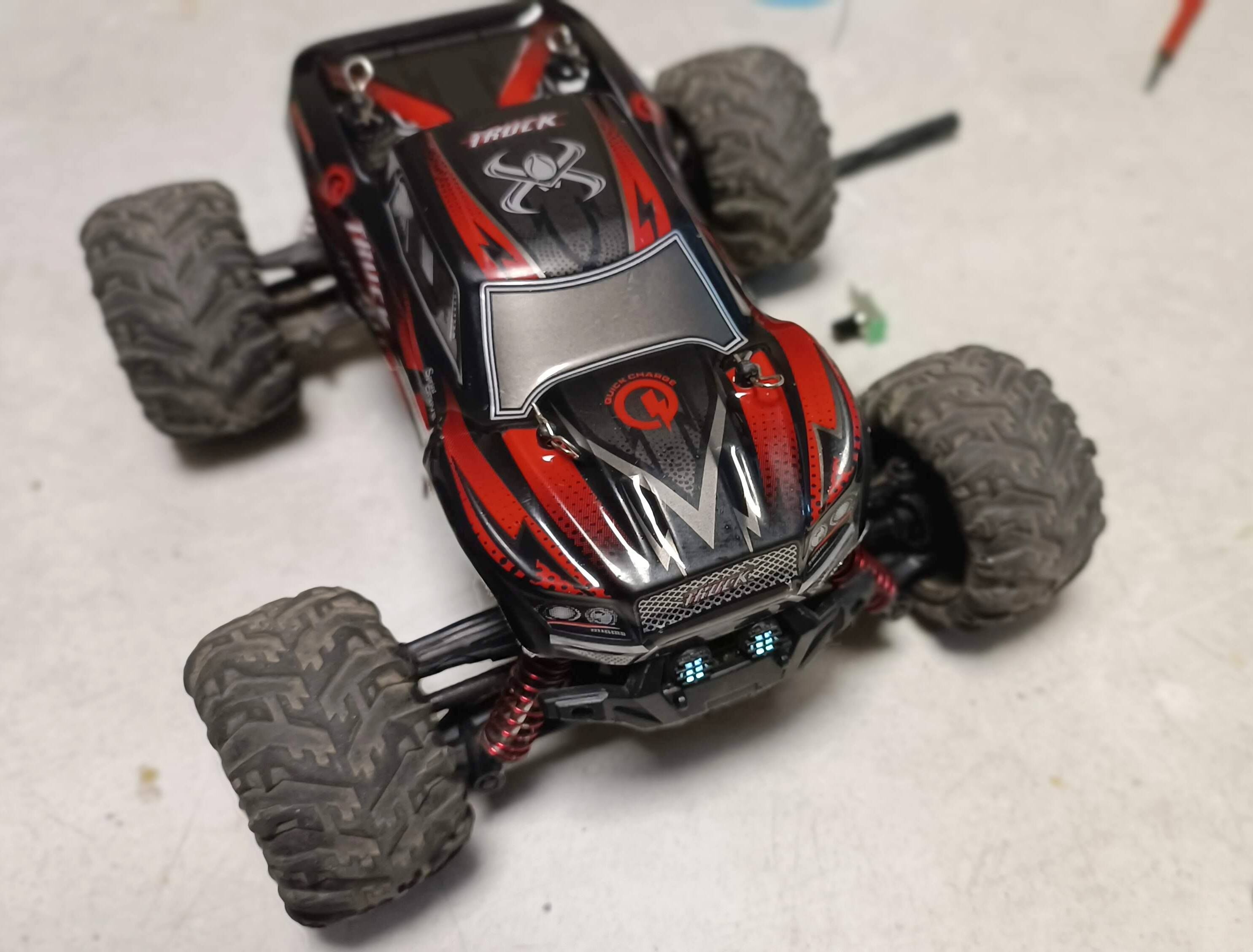

בוצעה נסיעת מבחן על יד המנהל המקצועי של המוסך + דיווח למשרד הרישוי לעדכנם בכך  שהריקול בוצע וניתן כעת לבצע מבחן רישוי שנתי או להעביר בעלות.











[מרק10]

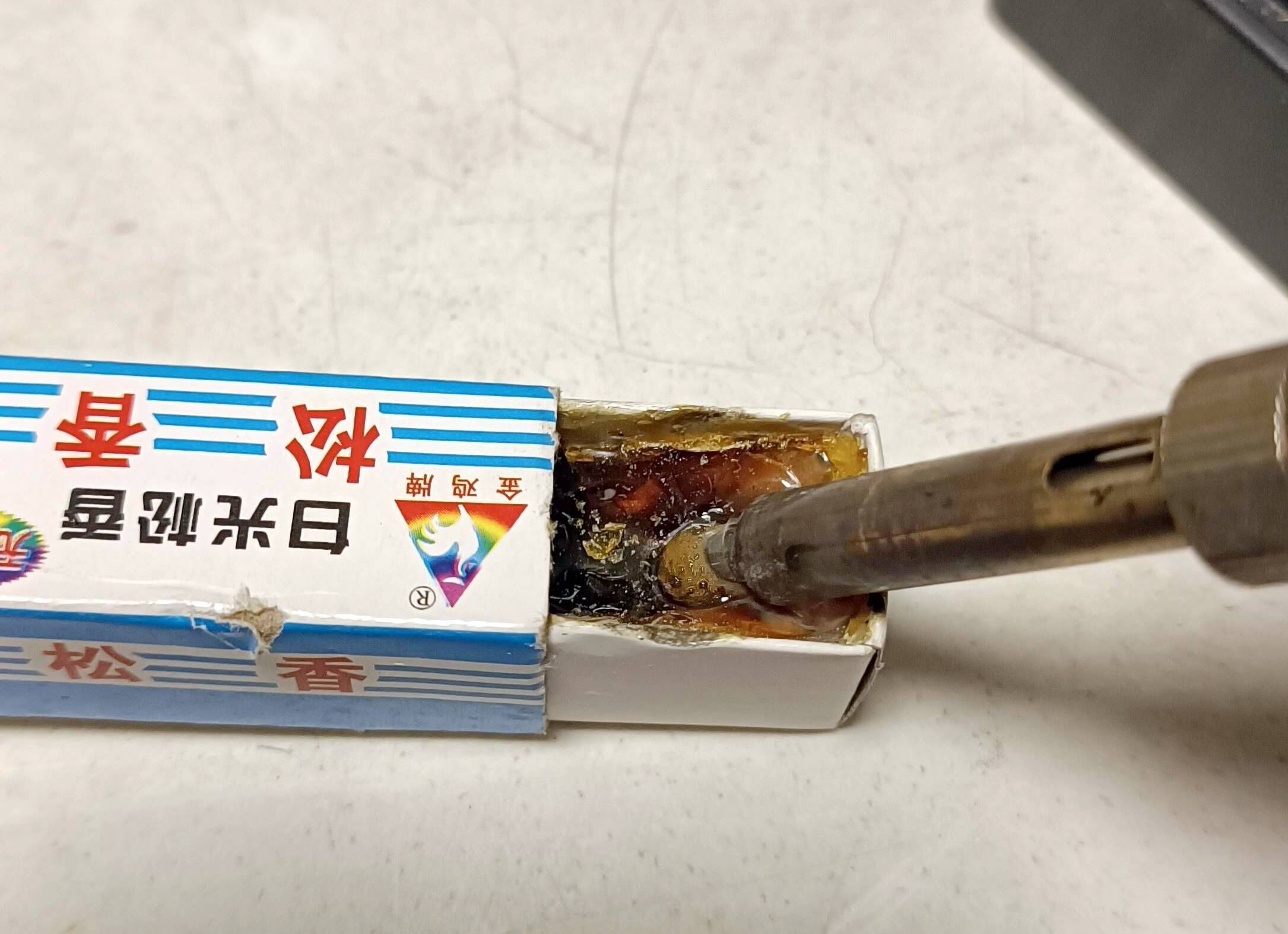

למה אתה טובל את ראש המלחם בפלקס ?



עריכה אחרונה ב-21 ליולי, 2023 על ידי מרק10

[Buki]

לא מכיר האמת שימוש אחר בפלקס מסוג כזה (קשיח).



אם לא את המלחם, אז את מה?

[מרק10]

לא טובלים את ראש המלחם בפלקס נוזלי/ג'ל/משחה. אפשר פעם בתקופה לנקות את ראש המלחם על-ידי טבילה בפלקס ומיד לנקות עם ספוג רטוב ולאחר מכן לצפות את ראש המלחם בבדיל.



את הפלקס (טיפה) מורחים על החלקים שאתה רוצה להלחים בעזרת קיסם ולאחר מכן אתה מלחים את החלקים.

אם אתה רוצה לצפות תיל נחושת בבדיל אתה יכול לטבול את התיל בפלקס (שכבה דקה) ולאחר מכן להלחים.



בתמונה שצירפת כנראה מדובר על פלקס סיני שאינני יודע את התכונות שלו לכן אני מציע לך לנקות היטב את החלקים המולחמים בעזרת אלכוהול IPA.

בפעם הבאה קנה פלקס על בסיס שרף מטיפוס RMA אינו קורזיבי ומשפר את תהליך ההלחמה.





עריכה אחרונה ב-21 ליולי, 2023 על ידי מרק10

[Buki]

אתה צודק, אני מכיר את זה.

אבל זה פלקס שהוא לא נוזלי/ג'לי/משחה אלא בטמפרטורת החדר הוא גוש קשיח ואי אפשר למרוח אותו או לטבול בו משהו חוץ מאת המלחם. האפשרות היחידה להשתמש בו זה כמו שאני השתמשתי.



ברור שזה סיני ממקור לא ידוע, אבל לעבודות פשוטות כמו הנ"ל זה מספיק

[Igalz]

לפני 5 שעות, Buki כתב:

אלא בטמפרטורת החדר הוא גוש קשיח

פעם אחרונה שעבדתי עם פלקס כזה אלו היו כלי הלחמה שאבא שלי הביא איתו מברה"מ, הלחמות שבצעתי בילדותי היו עם פלאקס כזה ומלחם שהוא יותר רתכת ממלחם (בגודל).

ואכן גם אותי לימדו לעבוד איתו כמו שבוקי תאר.

פה בארץ מעולם לא נתקלתי בפלאקס כזה ושיטות ההלחמה שונות בהתאם, וטוב שכך.

[מרק10]

לפני 9 שעות, Buki כתב:

אתה צודק, אני מכיר את זה.

אבל זה פלקס שהוא לא נוזלי/ג'לי/משחה אלא בטמפרטורת החדר הוא גוש קשיח ואי אפשר למרוח אותו או לטבול בו משהו חוץ מאת המלחם. האפשרות היחידה להשתמש בו זה כמו שאני השתמשתי.



ברור שזה סיני ממקור לא ידוע, אבל לעבודות פשוטות כמו הנ"ל זה מספיק - לא בטוח. יישנם פלקסים שהם מאוד קורזיבים ואת תוצאות השימוש בפלקס קורזיבי ניתן לראות לאחר זמן מה חודש או שנה ולא מייד לאחר ההלחמה.



ברמת העקרון להלחמת רכיבי אלקטרוניקה וגם חוטים ושאר הדברים אין צורך להשתמש בפלקס בגלל שתיל ההלחמה (בדיל) מכיל בתוכו כבר פלקס בכמות הרצוייה.



מתי כן להשתמש בפלקס ?

1. כאשר אתה מנסה להלחים מתכות קשות להלחמה כגון: ברזל מצופה באבץ או נירוסטה שלא קל להלחים בגלל שהבדיל אינו מרטיב (נתפס) על פני השטח.

2. כאשר יש צורך לצפות משטחי נחושת רצוי למרוח פלקס על איזור ההלחמה דבר שמשפר את זרימת הבדיל ויצירת שכבה דקה ויפה של ציפוי של בדיל.



התייחסות לצורת השימוש שלך בפלקס מוצק.



זו שיטה לא נכונה לעבוד עם פלקס. כאשר אתה טובל את ראש ההלחמה בפלקס הוא נשרף מהר מאוד ומוציא אדים שבחלקם רעילים (תלוי בתכולה של החומרים בפל'קס) ולמעשה הוא לא ממש עוזר לך בהלחמה.

אני מציע לך לרכוש פלקס איכותיי שגם אינו רעיל ולא נשרף ומוציא אדים רעילים תוצרת הייצרנים הבאים:



Multicore

Kester

Chip Quik

MG Chemicals



אני משתמש בפלקס בצורת משחה תוצרת MG Chemicals מק"ט 8342-50G.

https://mgchemicals.com/products/soldering-supplies/soldering-flux/flux-paste/



להלחמת רכיבי SMD  הכרחי להשתמש בפלקס נוזלי, נ'ל או משחה.



בסרטון בקישור המצורף ניתן לראות כיצד לעבוד עם פלקס. לדעתי בסרטון הוא מבצע פעולה נוספת של המסת הפלקס והרטבת השטח על-ידי חימום הפלקס שלדעתי היא מיותרת ולא נחוצה. אפשר פשוט למרוח את הפלקס על כול משטח הנחושת ואז לצפת בבדיל.



מה שכתבתי זו סקירה מהירה וזריזה. אם אתה מעוניין להבין יותר לעומק את השימושים של פלקס וסוגיו ניתן למצוא חומר באתר של HAKKO וגם באתר של MG Chemicals.





עריכה אחרונה ב-22 ליולי, 2023 על ידי מרק10

[yohai71]

לפני 20 שעות, Buki כתב:

בוצעה נסיעת מבחן על יד המנהל המקצועי של המוסך

Video or it didn't happen

🤔

[Buki]

מרק תודה,



אני בוגר קורס הלחמה תעופתית בבמצ"א 108, שם כל הדברים האלו הוסברו לנו כולל תרגול מעשי 😁





תמיד אפשר לרכוש פלקס איכותי, בדיל איכותי, תחנת הלחמה איכותית וזה אחלה אבל בשביל פעם באיזה חצי שנה שאני צריך להלחים משהו, לא מצאתי לנכון לעשות את זה.



עדיין אני שומר את רשימת הקניות ששלחת לי פעם ונעזרתי מאוד בהדרכה שלך על  הלחמת רכיבי  SMD. אבל כאמור בשביל להלחים 3 או 4 רכיבים בשנה, לא מצאתי לנכון לרכוש ציוד וחומרים ברמה גבוהה.





לפני 8 דקות, yohai71 כתב:

Video or it didn't happen

🤔



[מרק10]

לפני 17 דקות, Buki כתב:

תמיד אפשר לרכוש פלקס איכותי, בדיל איכותי, תחנת הלחמה איכותית וזה אחלה אבל בשביל פעם באיזה חצי שנה שאני צריך להלחים משהו, לא מצאתי לנכון לעשות את ז



אם היה לי מספיק כסף הייתי באמת משקיע וקונה את הציוד והחומרים הטובים ביותר שקיימים בשוק. מכיוון  שאני דל אמצעים אני קונה דברים ברמת

כניסה טובה ולא ייקרים במיוחד.
אני לא קונה בעליאקספרס וחבריו אלא באתרים שיש לי איתם ניסיון טוב ובמחיר טוב.

[yohai71]

לפני שעה, Buki כתב:



אתה רואה, הוא שבור. נוסע רק בסיבובים!
