בניית מעגל חיבור ריליי לשקע מצת, ורק לאחר מכן לצרכנים השונים

[אביב]

הסימון אכן של דיודת שוטקי וה- 1N4148 היא דיודת סיליקות מהירה.

[מרק10]

נראה לי כי מסתבכים פה יתר על המידה. דיודת שוטקי קטנה (1N5819? אני חושב) וקבל גדול מאוד (כ 10 מיליפראד או יותר) יתנו לך אפשרות להמשיך את הפעלת המכשירים למשך מספר שניות.

את הדיודה ניתן להשיג בכל חנות רכיבים, הקבל בעייתי ויקר יותר ואותו תצטרך להזמין מהיצרן (במערכת התקשורת עליה אני עובד עתה יש קבל של 1 פארד/6 וולט בגודל סיגריה, אתה לא תאמין כמה זמן הוא יכול להחזיק מקמ"ש במצב פעיל) אבל תקבל מערכת זעירה ואלגנטית שאינה דורשת עבודה רבה.

אשמח לקבל ממך שרטוט חשמלי של מעגל על בסיס מה שכתבת ואני אבדוק היום או מחר אם זה עובד.

[nir100]

נראה לי כי מסתבכים פה יתר על המידה. דיודת שוטקי קטנה (1N5819? אני חושב) וקבל גדול מאוד (כ 10 מיליפראד או יותר) יתנו לך אפשרות להמשיך את הפעלת המכשירים למשך מספר שניות.

את הדיודה ניתן להשיג בכל חנות רכיבים, הקבל בעייתי ויקר יותר ואותו תצטרך להזמין מהיצרן (במערכת התקשורת עליה אני עובד עתה יש קבל של 1 פארד/6 וולט בגודל סיגריה, אתה לא תאמין כמה זמן הוא יכול להחזיק מקמ"ש במצב פעיל) אבל תקבל מערכת זעירה ואלגנטית שאינה דורשת עבודה רבה.



לא חושב שזה כלכלי ובטיחותי בשביל מעגל פשוט כמו שהוא צריך.



המעגל עם הרילאי לא מסובך גם למי שאין רקע בזה.

[אביב]

נראה לי כי מסתבכים פה יתר על המידה. דיודת שוטקי קטנה (1N5819? אני חושב) וקבל גדול מאוד (כ 10 מיליפראד או יותר) יתנו לך אפשרות להמשיך את הפעלת המכשירים למשך מספר שניות.

את הדיודה ניתן להשיג בכל חנות רכיבים, הקבל בעייתי ויקר יותר ואותו תצטרך להזמין מהיצרן (במערכת התקשורת עליה אני עובד עתה יש קבל של 1 פארד/6 וולט בגודל סיגריה, אתה לא תאמין כמה זמן הוא יכול להחזיק מקמ"ש במצב פעיל) אבל תקבל מערכת זעירה ואלגנטית שאינה דורשת עבודה רבה.



כל העניין הוא כפי שאמרתי הסתבכות מיותרת אבל פות"ש רוצה פתרון מסויים ולאו דווקא מה שהכי נכון.

הפתרון כפי שהצגת אותו שהצעת לא מעשי .



1. אינך יודע מה הספק הצרכנים ולזרוק ערכי קבל סתם באוויר זה לא רציני.

2. בניגוד למקומות שאולי נתקלת בהם בפתרון כזה, כאן אין מי יעשה Cutoff במצב undervoltage והציוד בוודאי לא מתוכנן להתמודד עם זה.

[Haim_gds]

כל העניין הוא כפי שאמרתי הסתבכות מיותרת אבל פות"ש רוצה פתרון מסויים ולאו דווקא מה שהכי נכון.

הפתרון כפי שהצגת אותו שהצעת לא מעשי .



1. אינך יודע מה הספק הצרכנים ולזרוק ערכי קבל סתם באוויר זה לא רציני. בוא נניח מספר הנחות:הזרם הנדרש הוא 200 מיליאמפר, מתח העבודה המינימלי של העומס הוא כ 8 וולט וזמן ההתנעה הוא שנייה אחת. בשליפה, נדרש קבל של 20 מיליפראד.

2. בניגוד למקומות שאולי נתקלת בהם בפתרון כזה, כאן אין מי יעשה Cutoff במצב undervoltage והציוד בוודאי לא מתוכנן להתמודד עם זה. רוב הציוד המודרני עובד עם מתחים הנמוכים מ 5 וולט ולמעט מערכות זולות מאוד הוא מומתח באמצעות Step down כך שהוא יכול להתמודד בהצלחה גם עם מתחי אספקה נמוכים.

-אביב, פותח השירשור לא סיפק מספיק פרטים לכן אני מנחש. בכל מקרה זה זנז"י.

-מרק, אין צורך בדיודה אם השקע מומתח דרך ממסר/מגע. צריך פשוט לחבר את הקבל במקביל לשקע.

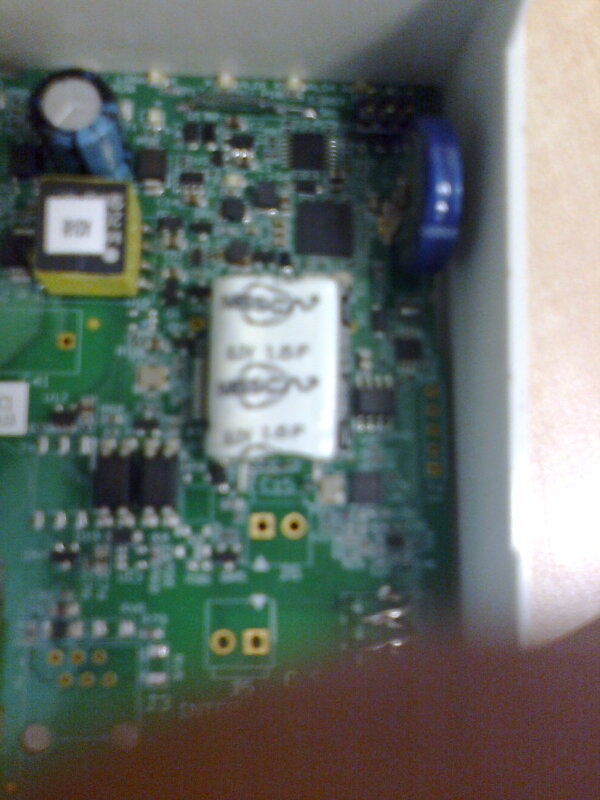

בתמונה ישנם שני קבלים. הלבן באמצע הוא ה 1.5 פראד 5 וולט עם ESR נמוך, השני מימין למעלה שנראה כמו סוללת כפתור הוא 1 פראד 3 וולט עם ESR גבוה וזרם זליגה נמוך (לא שימושי לעיניננו, משמש לתמיכה ב RTC). מצטער על האיכות (גם מצלמת טלפון וגם רכיבים קטנים) אבל זה נותן את היחוס לגודל הקבלים.

[אביב]

הרבה מאד הנחות הנחת ואין לי מושג על מה אתה מבסס אותן. לדעתי זה לא רלוונטי.

[מרק10]

-אביב, פותח השירשור לא סיפק מספיק פרטים לכן אני מנחש. בכל מקרה זה זנז"י.

-מרק, אין צורך בדיודה אם השקע מומתח דרך ממסר/מגע. צריך פשוט לחבר את הקבל במקביל לשקע.



בתמונה ישנם שני קבלים. הלבן באמצע הוא ה 1.5 פראד 5 וולט עם ESR נמוך, השני מימין למעלה שנראה כמו סוללת כפתור הוא 1 פראד 3 וולט עם ESR גבוה וזרם זליגה נמוך (לא שימושי לעיניננו, משמש לתמיכה ב RTC). מצטער על האיכות (גם מצלמת טלפון וגם רכיבים קטנים) אבל זה נותן את היחוס לגודל הקבלים.

שקע המצית וגם האביזר שמחובר לשקע לא ממותח דרך ממסר.

[Haim_gds]

טוב, אז נשקיע גם בדיודה אבל ברצינות, החיבור/ניתוק ללא הממסר כנראה מתבצע עם רכיב אלקטרוני. התקן סיליקון (מוספט לדוגמה) לזרמים כאלה אינו יקר ושימוש בו לא אמור להוות בעייה חוץ המהדיודה הפראזיטית שבזמן נתק תקטין את מתח היציאה לנפילת מתח המצבר פלוס קצת.



במחשבה שנייה, אני לא רואה צורך בדיודה בכל מקרה.
