ספק כח פנימי של מסך LCD - זקוק לעין מקצועית של אלקטרונאי (תמונות בפנים)

[dinnnn]

של איזה חברה המסך?

[איציק נ.]

מדובר במסך מדבקה של viewtech מדגם 9005L (ראה תמונה).

המסך עצמו וכל הרכיבים שבו מסביב תקינים לחלוטין פרט לעניין הספק כח שאינו מצליח להניע אותו.





איציק

[IRON-MAN]

איציק,אם זכרוני אינו מטעה אותי ראיתי באחד האתרים מסך 19 אינץ ב199 שקל.אם אתה מעונין אבצע חיפוש.

[roee]

יש לי סמסונג 40" מסדרת F10 (מסך 1080P מלפני בערך שלוש שנים) עם בעיות התנעה דומות - שומעים איזה ריליי נדלק, אור מהבהב ונכבית. ככה בלופ במשך דקה-שתיים ובסוף נדלקת. אני לא בטוח שאני רוצה להתעסק עם זה בעצמי, יש איזה מישהו מומלץ לסידור דברים כאלה?

[סולל הדרך]

מדידת קיבוליות של קבל 'חשוד' הינה מיותרת וגם לא פרקטית בחיפוש תקלות. לאף מכשיר של פלוק לא קיימת אפשרות מובנית לבדוק ESR.

קבל יכול להיות תקין מבחינת ערך הקיבוליות אבל במעגל הוא לא יעבוד תקין בגלל שערך ה-ESR גדל בצורה משמעותית.

אחד הייתרונות של מד ESR היא האפשרות של בדיקת קבלים בתוך המעגל מבלי לפרק את הקבל או לנתק את אחת הרגלים שלו.



אני לא יודע מה זה ESR ואחרי עשרות אם לא מאות טלביזיות שתיקנתי אי שם בשנות ה90 המוקדמות למד קיבול יש אפס פיספוסים. היות ולא מדובר על רכיב יקר אני ממליץ לא לעשות דוקטורט על שיטת המדידה ולהחליף. אם זה לא יפתור את הבעיה (ואני בספק) נתקדם הלאה לפחות לא תהיה לנו חוסר ודאות לגבי תקינות הקבלים.

[dny]

גם אני חושב שאם איציק יודע להחליף קבלים, אז זה הכי הגיוני ולא קשה במיוחד (בניגוד לדיעות חששניות שנשמעו כאן). יתכן מאד שהמסך יחדש את ימיו כקדם.



דני

[איציק נ.]

עדכון:



יום בהיר אחד שוטטתי כהרגלי ב DealExtreme וצצו מול עיני קבלים ב-ד-י-ו-ק כמו שאני צריך:

חבילה של 20 יח' של קבל 1000uF 25V ב 2.90$

+

חבילה של 20 יח' של קבל 470uF 25V ב 1.90$



ביצעתי הזמנה ב 10/9/2011 והיום קיבלתי את הקבלים.

באמצעות מברג פיליפס קטן, מלחם מעפן של 30W, קצת בדיל ו 15-20 דקות עבודה - והמסך חזר לעבוד כמו חדש !

הוחלפו 5 קבלים של 1000uF ועוד קבל אחד של 470uF, כולם היו "נפוחים".

סה"כ עלויות 4.80$ ונשארו לי עוד מספיק קבלים לעוד כמה החלפות





איציק

[dorki]

פששש, את כל זה הצלחת לעשות בלי מודד מסוג ESR...



מברוק !!!

[TheWolf]

לא צריך מודד אם מחליפים את כל הקבלים..



יופי איציק! תתחדש! אמרתי לך שזה יעבוד.

[dorki]

ארז, תקרא שוב את ההודעה שלי, ניראה לי שלא הבנת אותה נכון...

[TheWolf]

הבנתי אותה מצויין, אני כאן מתחילת השרשור

פשוט אסור להפריז בנק' אחר סיום משפט אחרת הייתי מוסיף עוד איזה כמה והייתי "ברור" יותר.

[מרק10]

פששש, את כל זה הצלחת לעשות בלי מודד מסוג ESR...



מברוק !!!

פשששש... מודד ESR ולא מסוג ESR.

אחד המכשירים שכול אלקטרונאי חובב או מעבדה חייב אותו.

[dorki]

ברור, לרגע לא טענתי אחרת...

[איציק נ.]

מקפיץ:



עברו כמעט 3 שנים מאז הפרוייקט הנוכחי, ובמסך אחר שיש לי בבית (שמשמש כמוניטור לחדר של הילד) צצה בעיה זהה.

בהתחלה זה התחיל שהיתה בעיה בכיבוי, אחר כך בהדלקה, אחר כך מת סופית. עניין של שבועות בודדים בין התחלת הבעיות למוות קליני.



מדובר במסך 20" של PILOT שנקנה משופרסל (לא זוכר אם זה היה ב 2008 או ב 2009) וב-4 שנים האחרונות עובד נונ-סטופ.



מסתבר, כך נראה, שהקבלים האלו מחזיקים סדר גודל של 4-5 שנים בעבודה של כמה שעות טובות ביום.

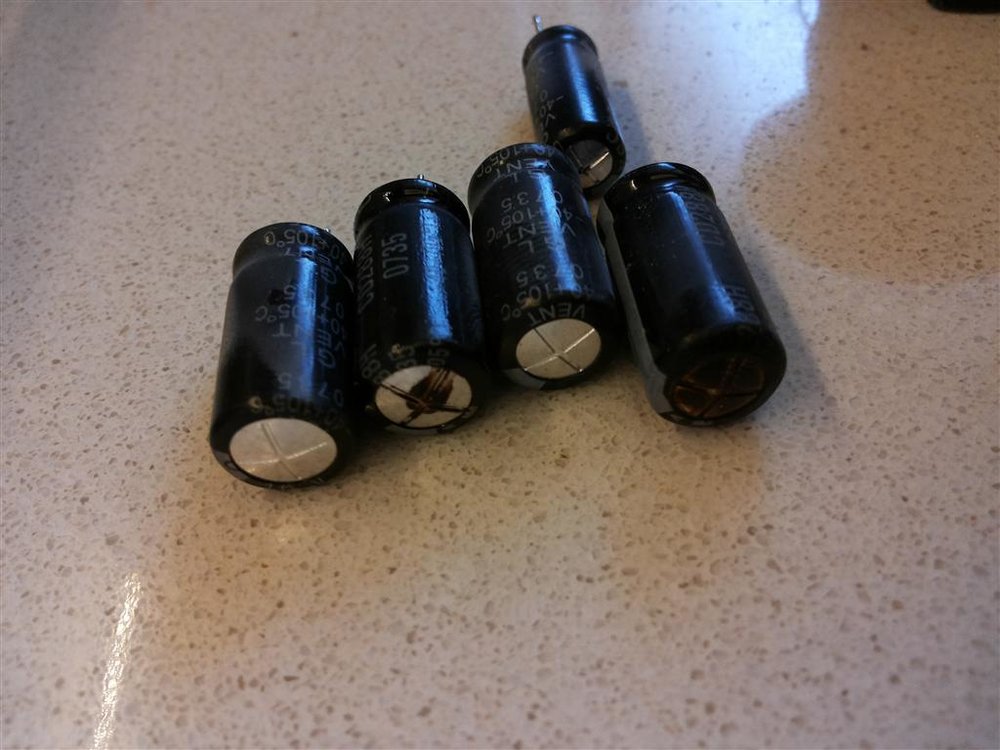

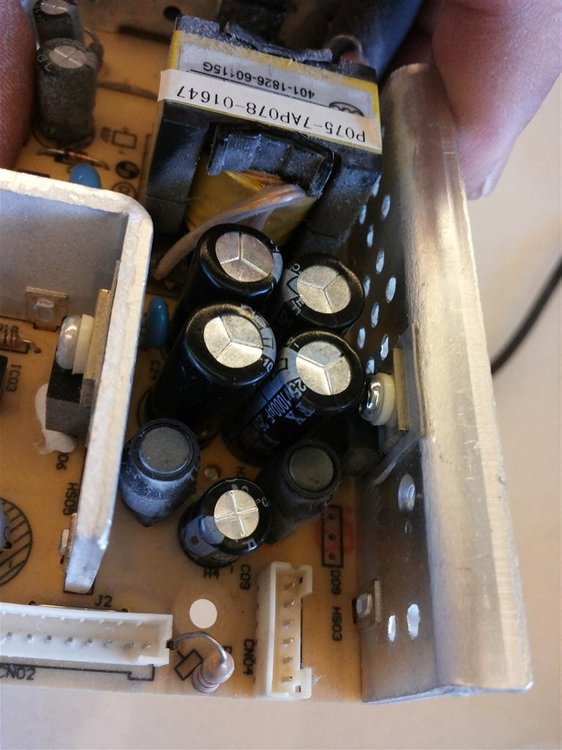

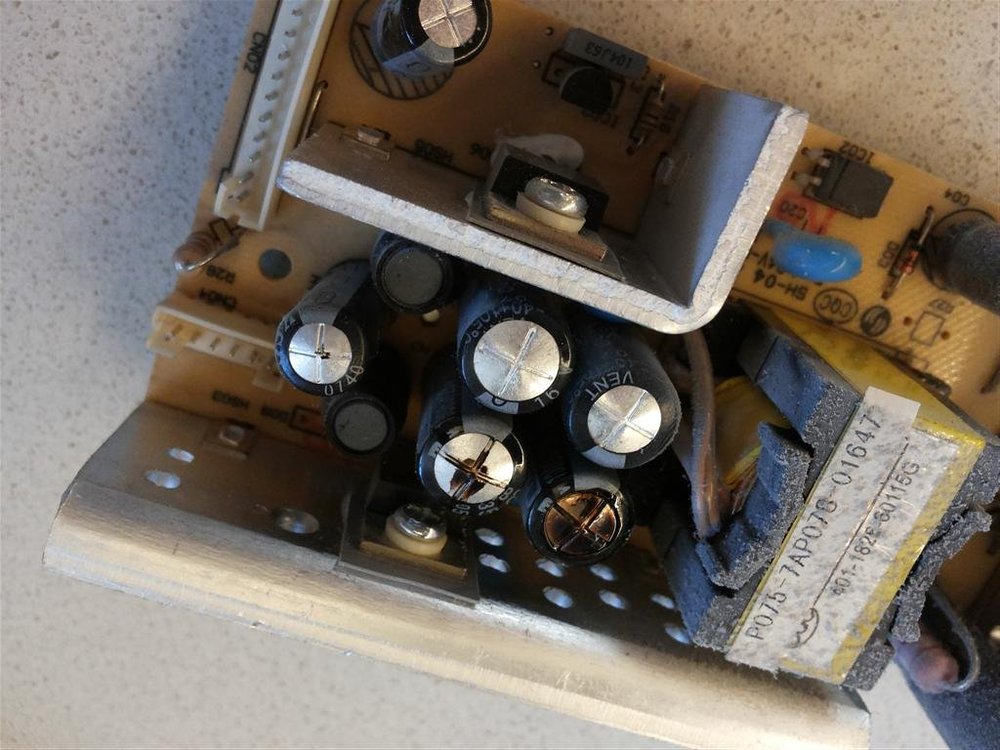

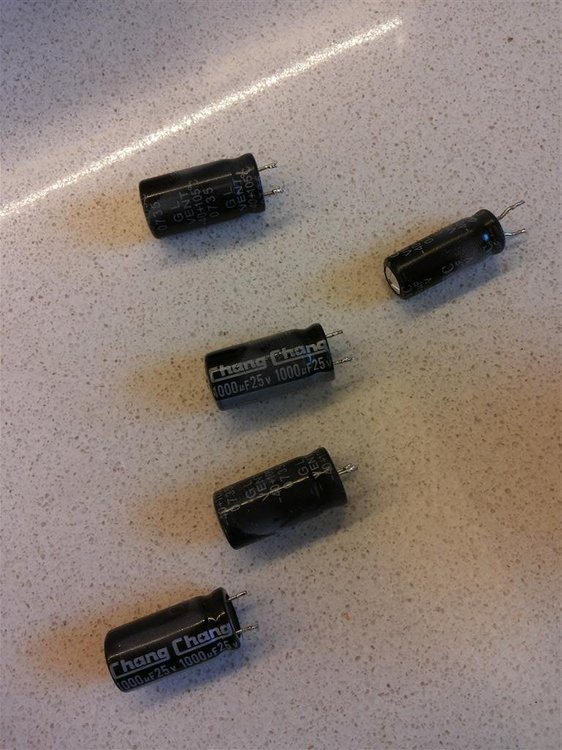

גם במסך הזה, הקבלים שהתנפחו ומתו זהים לקבלים שהיו במסך 19" מתחילת השירשור. מדובר בקבלים של 1000mF 25V ועוד אחד קטן יותר. סה"כ 4 קבלים של 1000mF ועוד אחד קטן יותר.



תוך דקות בודדות של עבודה, המסך חזר לעבוד כמו חדש !

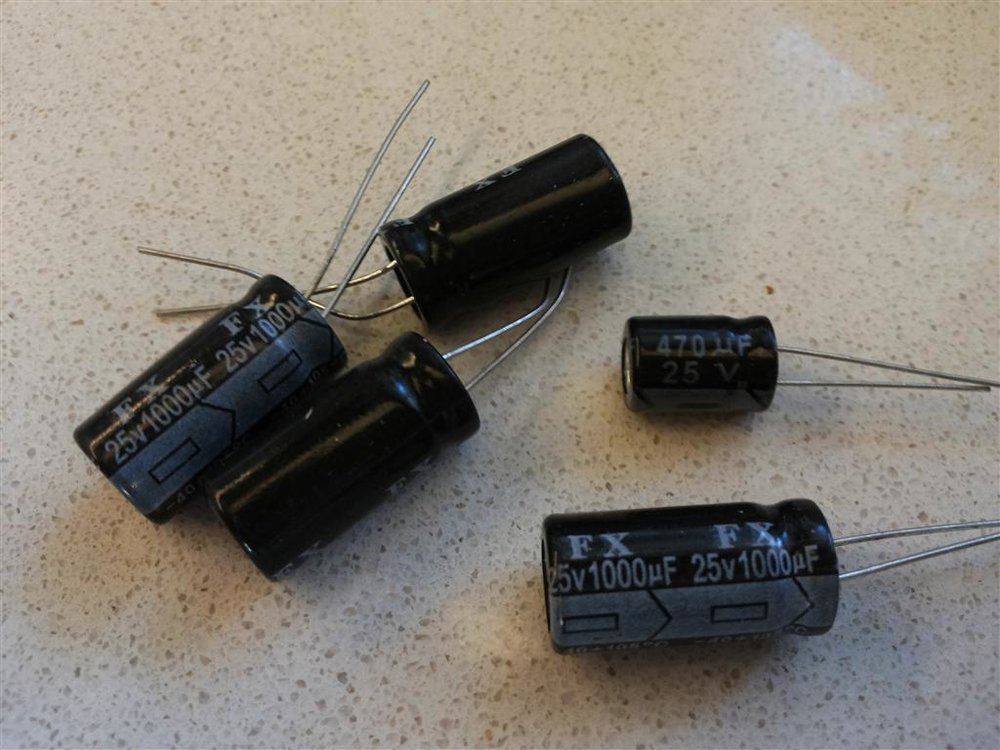

המלאי שקניתי אז ב DX השאיר לי מספיק קבלים לעוד כמה תיקונים כאלה

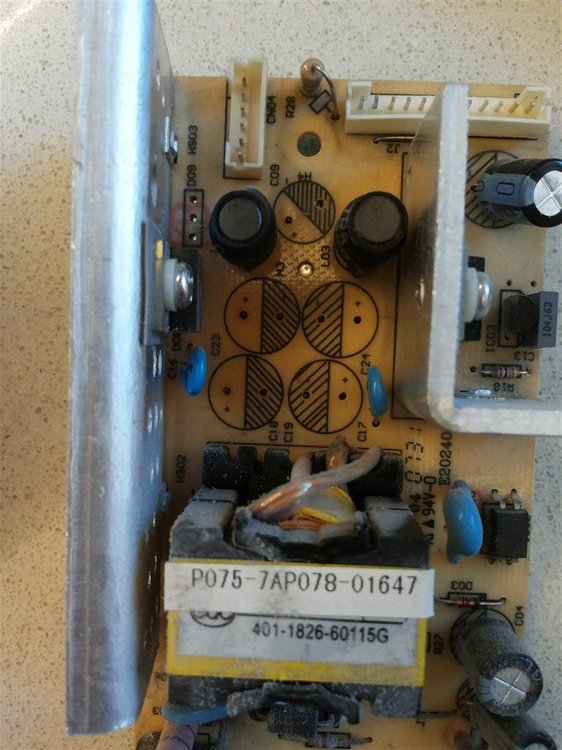

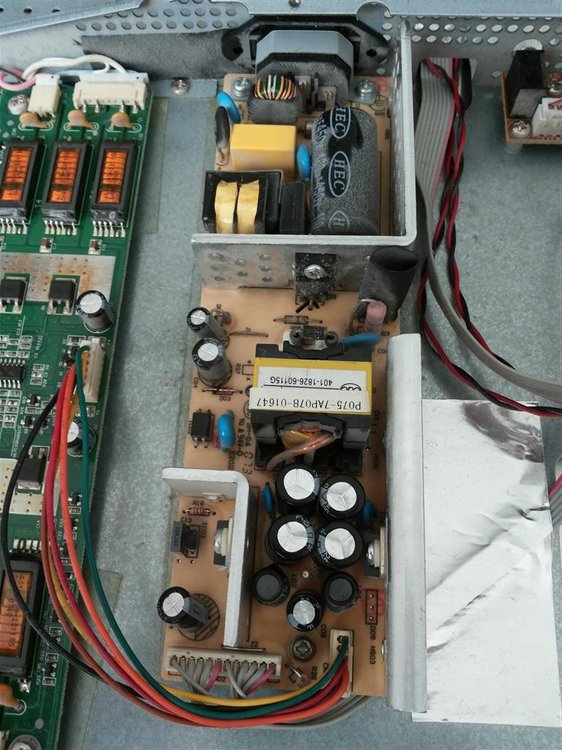

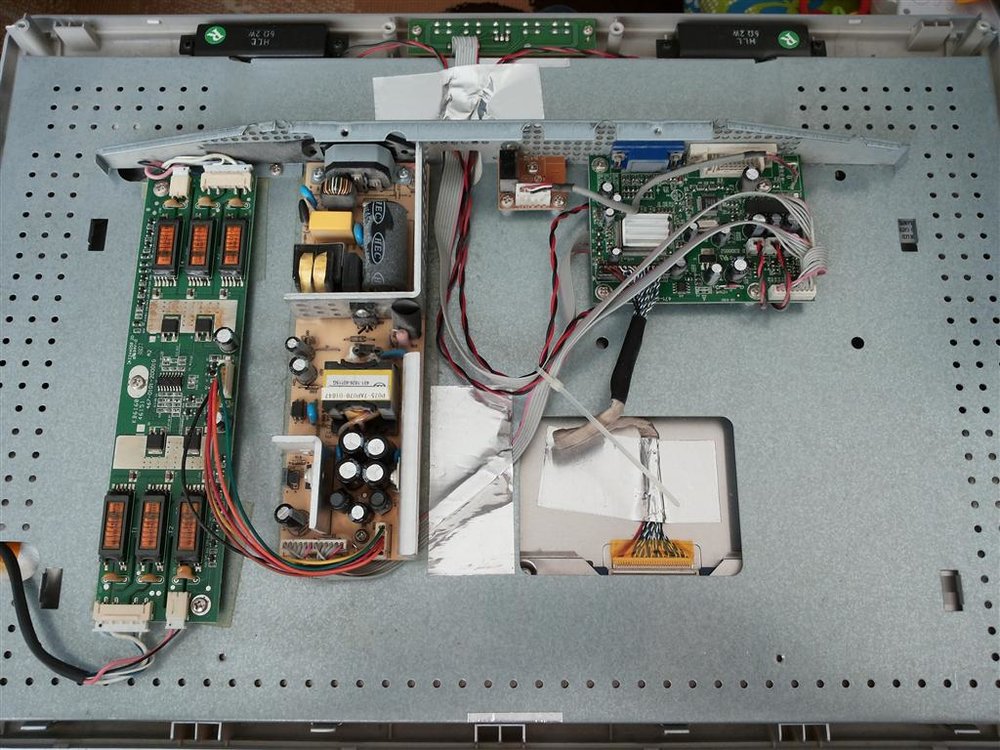

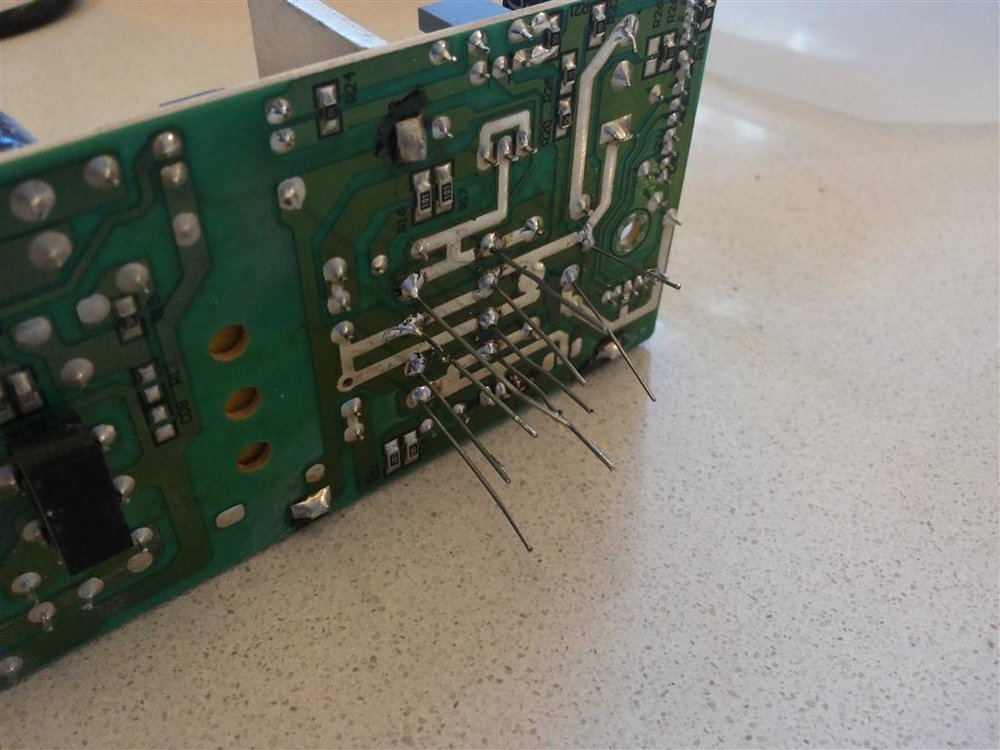

הנה כמה תמונות

[איציק נ.]

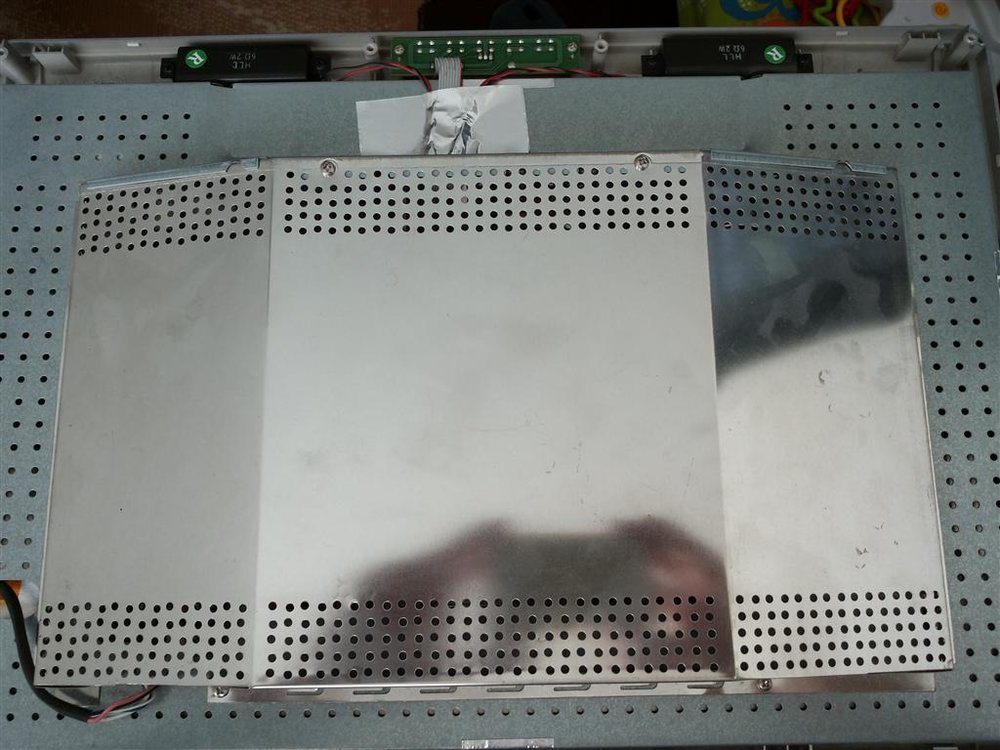

סגירת המסך
