ספק כח פנימי של מסך LCD - זקוק לעין מקצועית של אלקטרונאי (תמונות בפנים)

[saay222]

אני לא הייתי מחליף ערכי קיבול מבלי להבין את המעגל כולו (ומי בכלל רוצה לנבור ולהנדס אחורה מעגל סיני מעפן?, עובד?, יופי), רוצה לתת למעגל יותר "אוויר לנשימה" תחליף לקבלים איכותיים ותעלה דרגה מבחינת המתח.

[מרק10]

אם רוצים להאריך את אורך החיים של הקבלים אשר עובדים בסביבה חמה רצוי לבחור בקבלים המסוגלים לעבוד בטמפ' גבוהה יותר ולאו דווקא מתח עבודה גבוה יותר.



אם העלאת קיבול הקבל שברוב המקרים ממש לא ישפיע לרע על תפקוד המעגל במקרה של ספק כוח ממותג מכיוון שקבלים בעלי קיבול גדול יותר תמיד ה-ESR שלהם

קטן יותר מקבלים בעלי קיבול קטן יותר לכן הם התחממו פחות.

[saay222]

לשים קבלים שמדורגים ל-105 מעלות זה ברור, לקחתי בחשבון שהקבלים שיש לו שם מדורגים ל-105 (כי על כל הקבלים המעפנים ברבע סנט שמשתמשים היצרניות של הספקים כתוב 105 מעלות בלי שום קשר) והקבלים החדשים שהוא יקנה יהיו גם כן מדורגים בהתאם, בין אם הם יהיו אמיתיים ואיכותיים או לא.



ולהתחיל להנדס ולבנות מחדש מעגל סיני מעפן שנראה גם ככה כאילו הוא הולחם מעל איזה כיור מטבח באיזה חדר אחורי של איזה מרתף בסין העממית, נראה לי באמת מיותר.



ולהתחיל להרים ולהוריד רכיבים מהלוח בשביל ניסוי וטעייה זה לא רעיון טוב, כי מתישהו איזה פד יתרומם.

עריכה אחרונה ב-20 ליוני, 2014 על ידי saay222

[איציק נ.]

היום בדקתי את הנושא: הקבלים של ה 1000uF 25V -> כל זוג קבלים עובד במקביל.

אני לא זוכר אם הקבלים המקוריים היו 16V או 25V, מה שבטוח שאלו שהרכבתי הם 25V.



עד שיגיעו הקבלים שהזמנתי, היום בשביל הספורט החלפתי שוב את הקבלים



מעדכן:



באופן לא מפתיע מהזמנות שאני עושה מ UK, קניתי את הקבלים בשבוע שעבר בתאריך 17/6/2014.

שבוע בדיוק לאחר ההזמנה - היום בתיבת הדואר חיכתה לי מעטפה קשיחה עם הקבלים בפנים

החלפתי את הקבלים והמסך חזר לתפקד כרגיל (כיבוי והדלקה תקינים וכו').



המסך עובד 24/7 כך שאשאיר אותו לעבוד ונראה מה יקרה עוד חודש\חודשיים וכו'...

השירשור הזה עוד יתעדכן...



איציק

[saay222]

סתם רציתי לחלוק משהו רלוונטי.

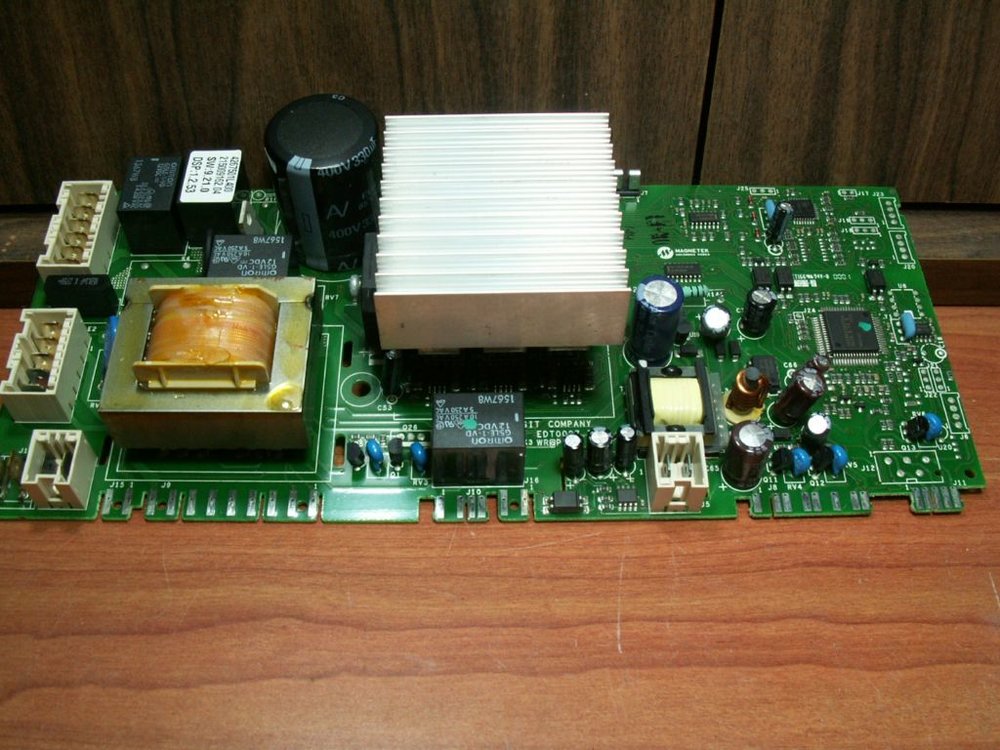

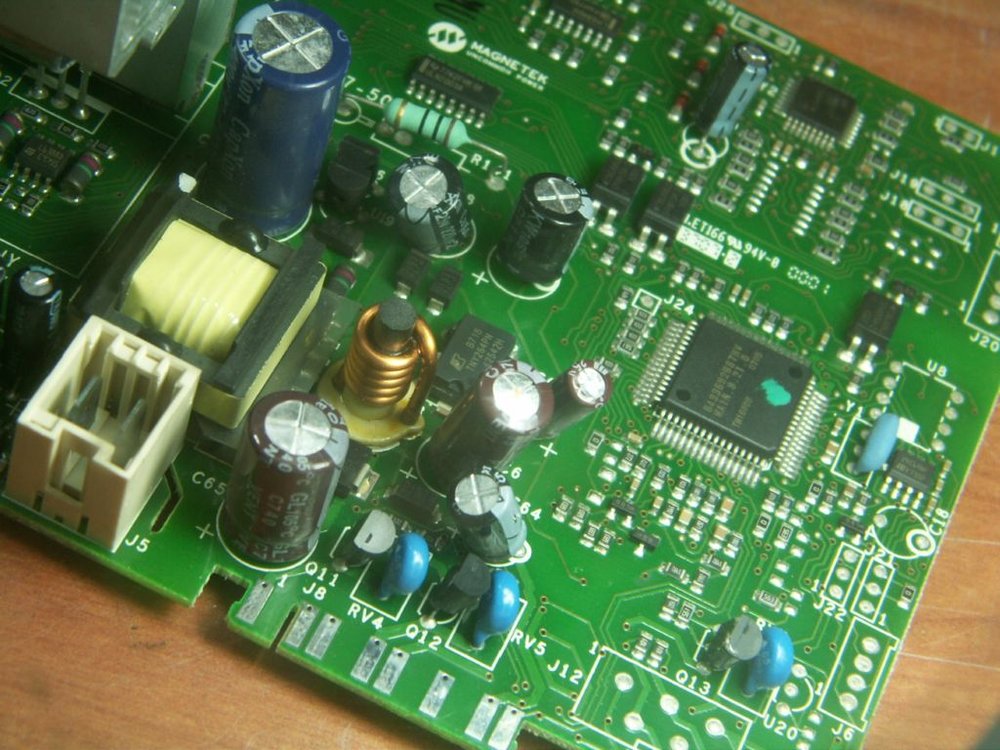

התמונות המצורפות הן מכרטיס בקרה של מכונת כביסה בת שנתיים של אמא שלי.



המכונה עדיין באחריות, אבל היום הכל אלקטרוני והחלטתי לחסוך לאמא שלי את הויאה דולורוזה של מצעד הטכנאים הרגיל ואת "החלק יגיע עוד חודש", "הביאו את החלק הלא נכון, חכי עוד חודש" וכו' עד שעוברת האחריות ולנסות לטפל בבעיה בעצמי.



החלק המכני מאוד פשוט, ולכן החשד נפל על הבקר.

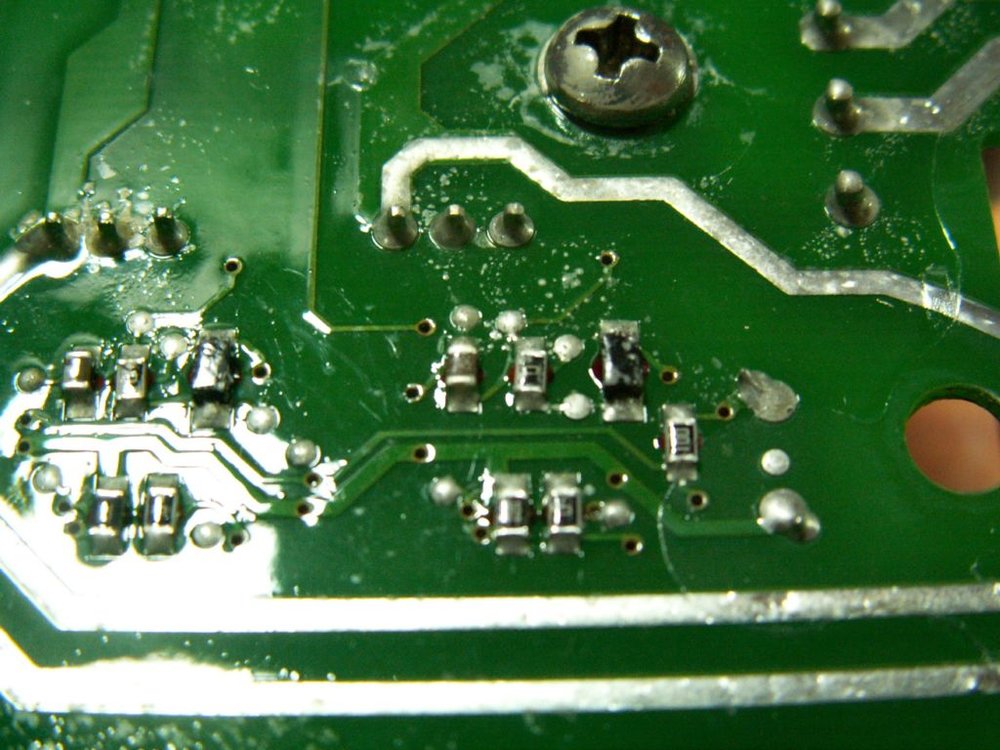

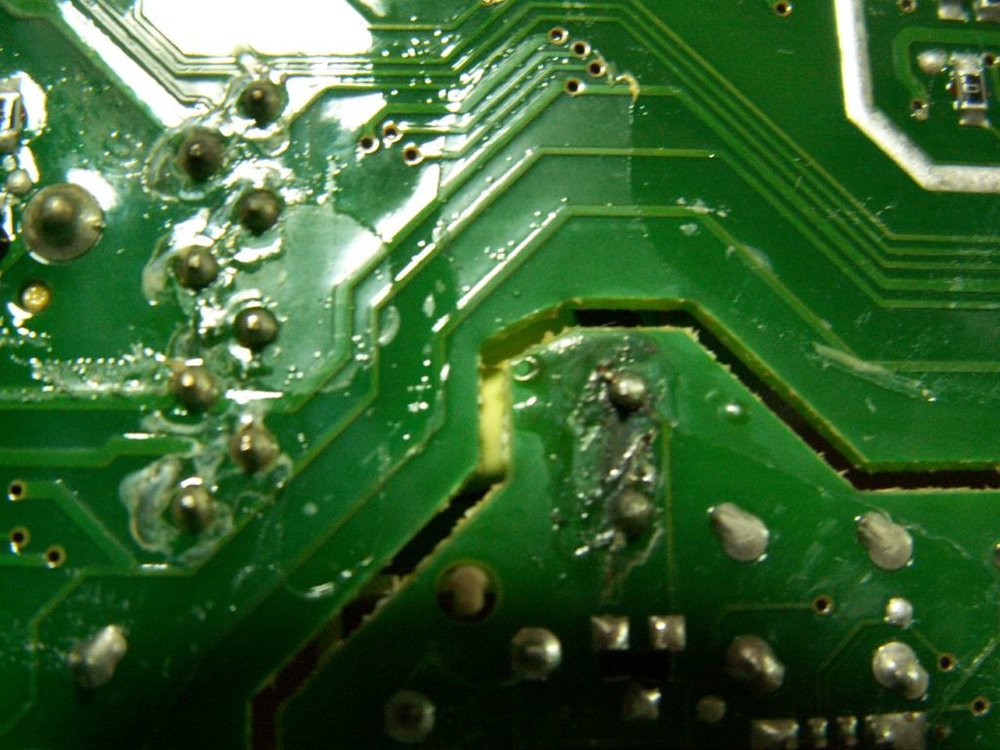

כשאני מדבר על איכות סינית ומעגלים שנראים כאילו הם הולחמו בחדר האחורי של איזה מחסן בסין, אני מתכוון לזה:

[yuvk]

האייר?



החברה דווקא אמריקאית:



http://www.magnetek.com/

עריכה אחרונה ב-29 ליוני, 2014 על ידי yuvk

[saay222]

זה לא משנה שאיפה המשרדים הראשיים של החברה נמצאים (זה יותר שיקול של תיכנוני מס של החברות מעבר להכל), היצור מתבצע בסין, כל הייצור.



ובדיוק ככה זה נראה.

[hwgeek]

מה שיותר מפליא אותי בכל המעגלים אם ההלחמה הירודה הזו זה איך הם באמת בסופו של בר עובדים(לפחות לתקופה קצרה )

אצלי יש גם בעיה עם קבלים- מדובר על פלאזמות של LG שמפתחות את רעש הפיקסלים הצבעוניים שמשתוללים, בהתחלה בקושי רואים אבל בהמשך באיזורים כהים הם בילתי ניסבלים.

הבנתי שזה ביגלל החום הרב שהורס את הקבלים שצמודים לגופי הקירור, זו הפלאזמה השניה (הדגם עם ה600HZ) , אורך חיים בשימוש שלנו הוא כ4 שנים עד שהתופעה מתחילה .

חבל שמראש לא שמתי *** על האחריות ולא הוספתי מאוררים (ראיתי פלאזמות יקרות שכן יש להן).

[kobi.idan2]

בעקבות השרשור הזה החלטתי גם אני לנסות, המסך שלי של חברת "nu" מדגם W921A, התחיל לעשות רעשים מהרמקולים, ואח"כ הוא היה מפסיק לעבוד מידי פעם, עד שלפני יומיים הוא הגיע למצב שלאחר לחיצה על כפתור ההפעלה המסך היה נדלק לשניה ונכבה, פתחתי את המסך, הוצאתי את הכרטיס שלו, ראיתי 9 קבלים נפוחים

7 מהם בקיבול של 330MF מתח של 16V של חברת capxon

ו2 מהם בקיבול של 470MF מתח של 35V של חברת zonkas

קפצתי לכשיוף אלקטרוניקה ברחוב המלך ג'ורג' 5 בירושלים עם הכטיסים, המוכר במקום ראה את הקבלים והביא לי חדשים, את ה7 הוא הביא לי מאותה חברה ואותם נתונים, וה2 הנוספים עם נתונים זהים, למעט הגובה והחברה שמייצרת אותם, החדשים היו קצת יותר גבוהים, וחברה נראה שלי שגם הם capxon - לא הסתכלתי עליהם לפני.

החלפתי אותם, משום מה עם ה7 היה לי קצת קשה אבל עם ה2 הלך לי ממש בקלות.

ונכון לעכשיו המסך חזר לעבוד כמו גדול, בלי רעשים, ובלי לכבות את עצמו.

ותודה לפורום ולחברי הפורום שעזר/ו לי בנושא.

עריכה אחרונה ב-15 לאוקטובר, 2015 על ידי kobi.idan2

[BiG_BuG2]

טוב גם אני אשתף.

לפני כשבוע ה LG בת ה 8 לא רצתה להידלק. אחרי חיבור לחשמל שומעים קליקים למשך כדקה ואז כלום.

עם %0 ידע במעגלי חשמל ו 100% סקרנות פתחתי את הטלוויזיה ( איזה 70 בורג על טלוויזיה של 37 אינצ' לעזאזל!!).

אחרי קצת קריאה בפורומים הבנתי שמהתסמינים שיש ככל הנראה הבעיה בלוח ה POWER SUPPLY וצריך לחפש קבלים נפוחים.

חיפשתי, מצאתי אחד וירדתי כולי שמח וגאה בגילוי שלי אל מתקן הטלוויזיות באזור אחרי המלצה עליו מחבר.

נכנסתי הראיתי לו את הלוח והצבעתי על הקבל הנפוח כדי שיחליף לי אותו. אחרי דקה וחצי (אולי אפילו פחות) הוא החזיר לי את הלוח עם הקבל החדש.

"כמה?" אני שואל בזמן שאני מושיט יד אל כיס הכסף הקטן.

"מספיק 50 שקלים" עונה לי.

הוצאתי את היד מהכיס הקדמי והכנסתי לכיס האחורי איפה שהארנק עם הקצת יותר כסף.

חזרתי עצבני ובהרגשת פראייר הביתה.

כמובן שהטלוויזיה לא עבדה והבעיה נשארה אותה בעיה. קליקים ומסך שלא נדלק.

חזרתי אל הבחור עם הטלוויזיה מורכבת הפעם אבל הוא סירב לקבל אותה לבדיקה בטענה שהיא ישנה והחלקים שלה יקרים ואי אפשר לדעת איזה חלק לא עובד בה מבלי להחליף קודם.

חזרתי עוד יותר עצבני הביתה.

בסוף מצאתי פה מוכר שמוכר אל כל הלוח במחיר של 170 שקלים:

http://www.aliexpress.com/item/Free-shipping-Original-testing-work-RT-37LZ30-power-supply-board-6871TPT292B/32410238160.html

הזמנתי בתקווה שהלוח הזה הוא הבעיה.

עוד משהו כמו 6-8 שבועות אני אדע..

[saay222]

זאת הבעיה כשהלקוחות אומרים לבעל המקצוע בדיוק מה הם רוצים, את האבחנה הם כבר ביצעו בעצמם, לא לדאוג.



כשעסקתי כעצמאי בתחום המחשבים היו לי כל מיני חכמולוגים כאלו שהזמינו אותי להתקין מודם של 100 מגה בשביל פנטיום 4 (כי הם יודעים שזה מה שיעשה את המחשב שלהם מטוס, ושאני לא אבלבל להם את המוח על מחשב חדש), או להתקין מסך חדש שהם קנו כשהמחשב בכלל לא נדלק כי יש בעייה בלוח האם או בספק הכוח(והם כמובן אבחנו לבד בעיית מסך, למרות שאמרתי להם עוד בטלפון שזו כנראה לא הבעיה).



אז בהתחלה באתי, ועשיתי מה שהם רצו שאעשה, לקחתי תשלום הוגן עבור העבודה, וכצפוי, אחרי העבודה מתחילים הטענות "אבל זה לא עובד" וכל מיני מאילו.



אח"כ למדתי, ואמרתי ללקוחות כאלו שאני לא בא "לעשות מה שהם רוצים", אני בא לעשות את "מה שצריך" ומי שיקבע מה צריך לעשות זה רק אני, ושאני לא עובד ע"פ האבחנה של מישהו אחר.



היו כאלו שאמרו בסדר, והיו כאלו שאמרו תודה אבל לא תודה.



אתה לא הולך לבעל מקצוע בשביל העיניים היפות שלו, נכון?, אז תן לו לעשות את העבודה שלו, וחלק גדול מהעבודה זאת האבחנה של "מה תקול", אז אם אתה כבר איבחנת ואפילו לקחת רק את הכרטיס לבעל המקצוע (הוא לא ראה את כל הטלווזיה).



אז האבחנה שלך היתה שגויה, אז תבוא בטענות לבעל המקצוע שעשה בדיוק את מה שביקשת ממנו?

עריכה אחרונה ב-16 לאוקטובר, 2015 על ידי saay222

[redroze]

טוב גם אני אשתף.

לפני כשבוע ה LG בת ה 8 לא רצתה להידלק. אחרי חיבור לחשמל שומעים קליקים למשך כדקה ואז כלום.

עם %0 ידע במעגלי חשמל ו 100% סקרנות פתחתי את הטלוויזיה ( איזה 70 בורג על טלוויזיה של 37 אינצ' לעזאזל!!).

אחרי קצת קריאה בפורומים הבנתי שמהתסמינים שיש ככל הנראה הבעיה בלוח ה POWER SUPPLY וצריך לחפש קבלים נפוחים.

חיפשתי, מצאתי אחד וירדתי כולי שמח וגאה בגילוי שלי אל מתקן הטלוויזיות באזור אחרי המלצה עליו מחבר.

נכנסתי הראיתי לו את הלוח והצבעתי על הקבל הנפוח כדי שיחליף לי אותו. אחרי דקה וחצי (אולי אפילו פחות) הוא החזיר לי את הלוח עם הקבל החדש.

"כמה?" אני שואל בזמן שאני מושיט יד אל כיס הכסף הקטן.

"מספיק 50 שקלים" עונה לי.

הוצאתי את היד מהכיס הקדמי והכנסתי לכיס האחורי איפה שהארנק עם הקצת יותר כסף.

חזרתי עצבני ובהרגשת פראייר הביתה.

כמובן שהטלוויזיה לא עבדה והבעיה נשארה אותה בעיה. קליקים ומסך שלא נדלק.

חזרתי אל הבחור עם הטלוויזיה מורכבת הפעם אבל הוא סירב לקבל אותה לבדיקה בטענה שהיא ישנה והחלקים שלה יקרים ואי אפשר לדעת איזה חלק לא עובד בה מבלי להחליף קודם.

חזרתי עוד יותר עצבני הביתה.

בסוף מצאתי פה מוכר שמוכר אל כל הלוח במחיר של 170 שקלים:

http://www.aliexpress.com/item/Free-shipping-Original-testing-work-RT-37LZ30-power-supply-board-6871TPT292B/32410238160.html

הזמנתי בתקווה שהלוח הזה הוא הבעיה.

עוד משהו כמו 6-8 שבועות אני אדע..

נסה לדבר עם מיקי 052-246-8665

[martines]

טוב גם אני אשתף.

לפני כשבוע ה LG בת ה 8 לא רצתה להידלק. אחרי חיבור לחשמל שומעים קליקים למשך כדקה ואז כלום.

עם %0 ידע במעגלי חשמל ו 100% סקרנות פתחתי את הטלוויזיה ( איזה 70 בורג על טלוויזיה של 37 אינצ' לעזאזל!!).

אחרי קצת קריאה בפורומים הבנתי שמהתסמינים שיש ככל הנראה הבעיה בלוח ה POWER SUPPLY וצריך לחפש קבלים נפוחים.

חיפשתי, מצאתי אחד וירדתי כולי שמח וגאה בגילוי שלי אל מתקן הטלוויזיות באזור אחרי המלצה עליו מחבר.

נכנסתי הראיתי לו את הלוח והצבעתי על הקבל הנפוח כדי שיחליף לי אותו. אחרי דקה וחצי (אולי אפילו פחות) הוא החזיר לי את הלוח עם הקבל החדש.

"כמה?" אני שואל בזמן שאני מושיט יד אל כיס הכסף הקטן.

"מספיק 50 שקלים" עונה לי.

הוצאתי את היד מהכיס הקדמי והכנסתי לכיס האחורי איפה שהארנק עם הקצת יותר כסף.

חזרתי עצבני ובהרגשת פראייר הביתה.

כמובן שהטלוויזיה לא עבדה והבעיה נשארה אותה בעיה. קליקים ומסך שלא נדלק.

חזרתי אל הבחור עם הטלוויזיה מורכבת הפעם אבל הוא סירב לקבל אותה לבדיקה בטענה שהיא ישנה והחלקים שלה יקרים ואי אפשר לדעת איזה חלק לא עובד בה מבלי להחליף קודם.

חזרתי עוד יותר עצבני הביתה.

בסוף מצאתי פה מוכר שמוכר אל כל הלוח במחיר של 170 שקלים:

http://www.aliexpress.com/item/Free-shipping-Original-testing-work-RT-37LZ30-power-supply-board-6871TPT292B/32410238160.html

הזמנתי בתקווה שהלוח הזה הוא הבעיה.

עוד משהו כמו 6-8 שבועות אני אדע..



לפעמים גם קבלים שלא נראים נפוחים הם במצב לא טוב.

אם אין יותר מ 10 קבלים , הייתי פשוט מנסה להחליף את כולם.

[saay222]

למה ישר להרים רכיבים? אולי הבעייה היא בכרטיס הלוגי?, תמיד אחרי בדיקה וויזיאלית, מודדים מתחים, ככה אתה גם יודע איזה מסילה נפלה ולהתמקד בה, במקום להתחיל להרים כל רכיב ורכיב על ספק הכוח.



נראה לי יותר קל למדוד את שלושת (בדר"כ) מסילות המתח שהספק נותן לכרטיס הלוגי, מאשר להחליף את כל הקבלים על הלוח.

עריכה אחרונה ב-16 לאוקטובר, 2015 על ידי saay222

[מרק10]

למה ישר להרים רכיבים?

ככה זה שלא מבינים ולא יודעים לבדוק מעגלים וסומכים על סרטונים ביוטיוב. אם הייתי עובד בשיטה הזו הייתי פושט את הרגל.
