כבילת רשת של שקע בקיר


dir="rtl" style="text-align:right;"> שימו לב! השרשור הזה בן 6440 ימים, שזה ממש ממש הרבה ולכן הוא ננעל.

אם אתם פותחי השרשור ו/או יש לכם עדכון רלוונטי לנושא - פנו לאחד המנהלים ונפתח את השרשור חזרה לתגובות.

פוסטים מומלצים

פורסם

קניתי היום שקע רשת לקיר כדי שכל החיווט יעבור בקירות בצורה יפה.



הבעיה היא שמאחורי השקע אין מיספור של החריצים כדי שאני אדע לאן לחבר את הגידים.



כל מה שיש זה סימוני צבע וזהו.



איך אני כובל את השקעים האלה בצורה מוצלבת בלי לדעת איפה כל גיד אמור להיות?

some people need a high five

in the face

with a chair

  • תגובות 38
  • פורסם
  • תגובה אחרונה

המגיבים הפעילים ביותר בשרשור

המגיבים הפעילים ביותר בשרשור

תמונות שפורסמו בשרשור

פורסם

מצטרף לשמר, לא מצליבים חיבורים בקירות, לשם כך יש נתבים/האבים למיניהם, הצלבה מבצעים רק בין שני מחשבים אשר מחוברים בינהם בלבד.



לגבי קודי הצבעים, מצ"ב תמונת הסבר.


לתמיכה טכנית וייעוץ בחומרה ומחשבים פנו בה"פ.

החלפת מסכים לניידים בעלות ללא תחרות.

פורסם

אבל אני מחבר שני מחשבים בלבד!



דרך הקיר כדי שיהיה יפה יותר!



והאיור הזה לא רלוונטי, השקע אצלי הולך בצורה של



1 2 3 4

5 6 7 8



זה לצורך ההדגמה, במציאות אין לי מושג מה המיספור שלהם

some people need a high five

in the face

with a chair

פורסם

בדיאגרמות שצורפו לך יש מספרים וצבעים. למשל - כתום לבן מתחבר למספר 1. בכבל הרשת תמצא 4 זוגות

בצבעים שמופיעים בדיאגרמה.



אתה יכול בהחלט להצליב חיבורים אם אתה מחבר שני מחשבים זה לזה - לא יבוא שוטר לעצור אותך.



אגב, ישנם כרטיסי רשת שיזהו בעצמם ויבצעו הצלבה גם אם תחבר מחשב למחשב ללא הצלבה.

:turn-l:
פורסם

איפה זה מספר 1 בפלאג שבקיר?



אין לי מושג בכלל לאן לחבר שם חוטים בגלל שאני לא יודע מאיפה מתחיל שם המספור מראש

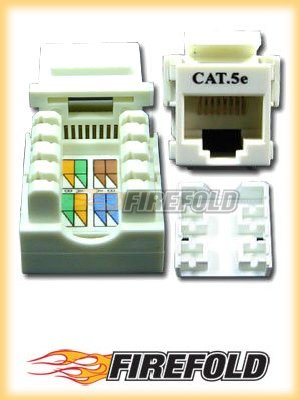

כזה דבר יש לי


some people need a high five

in the face

with a chair

פורסם

אם אני מבין נכון: תסתכל על אלו שכתוב עליהם A.



ליד חיבור אחד יש ריבוע חום - חבר חוט חום

ליד חיבור שני יש ריבוע חום/לבן - חבר חוט חום לבן.

וכן הלאה. אם תחבר בשני הצדדים ככה - קיבלת חיבור לא מוצלב.

:turn-l:
פורסם

תקשיב טוב, יה וואחש ! :brickwall::brickwall::brickwall::brickwall:



בקיר מחברים אחד לאחד.

אתה צריך בין כה וכה לחבר כבל מהמחשב אל הקיר. קנה מגשר אחד רגיל, ומגשר אחד מוצלב ! זה הכל !

אין לך שום סיבה לשחק עם הצלבות בקיר. המגשר נראה בדיוק אותו דבר, רק החיבור הפנימי שלו שונה.



לגבי סימון הצבע הכפול, זו תמיכה בשתי סכמות הצבעים לחיבורי CAT5, שהם 586A ו-586B.

קרא כאן.

פורסם

מה שהוא אומר זה, שמומלץ לא לבצע שום הצלבה בקיר ע"מ שההתקנה תהיה פשוטה ותמנע בילבולים בעתיד.

את ההצלבה תעשה בכל שתחבר בין הקיר למחשב (רמז: ישנם כבלים ישרים ומוצלבים).

תהנה...

[size=3][color=navy][b][i]אתה לא קוסם ואין לך שפן בכובע.[/i][/b][/color][/size] [size=3]אסף.[/size]

פורסם
שמר אני יודע שהעברית שלך לא טובה, אבל מה זה המגשר הזה, כבל רשת שהולך מהמחשב לקיר?





מגשר זה אחד שחוסך לך את ההליכה לבית משפט, ועורך דיונים בין הצדדים. אצל ה"כבדים" הוא נקרא "בורר". :roll:



חוץ מזה - זה כבל PATCH, עם שני ראשי RJ45, שהולך בין השקע בקיר לשקע במחשב. בד"כ אלה עם ראש אדום הם מוצלבים, וכל השאר רגילים, אבל בכל מקרה אתה יכול לזהות ע"י מבט בשני הראשים.

בכבלים רגילים (ישרים) הצבעים זהים לכל אורך הקונקטור, ואילו במוצלבים , למרבה ההפתעה, יש הצלבה בין צבעי החוטים (נדמה לי שברגליים 2, 5, אבל לא סגור על זה).

פורסם

הצליח חלקית



לפעמים המחשבים מזהים אחד את השני ולפעמים לא (מה שקורה לרוב)



אני כבר לא יודע אם הבעיה היא בחוטים שהרצתי בקיר או באחד המחשבים

some people need a high five

in the face

with a chair

פורסם

רק לידיעה... חוט, זה חוט! לא משנה גם אם תשנה את הסדר, כל עוד בצד השני בחיבור ישר, החוט ימוקם באותו מקום!

כנ"ל לגבי ההצלבה.



הפלאג שלך הוא בין היותר ידידותיים שראיתי.. אפילו מקודד לך עם צבעים, מה צריך יותר מזה?!



ועוד דבר... יעבוד לך גם עם 4 גידים בלבד, 1,2,3,6, לא חייב לחבר את כל השמונה! (ממתין למי שירשום בתגובה: אבל, בלה בלה בלה...)



כמה מטר הכבל שהעברת בקיר?
