פרוייקט שיפוץ מכונת כביסה

[Buki]

יש לי מכונת כביסה Electrolux מודל 2009 עם קילומטרז' גבוה. אבל מטופלת טוב, שמן פלגים פילטרים בזמן ועובדת מצויין. אבל מיסבי התוף התחילו להרעיש, בזמן סחיטה השכנים התחילו להתקשר אלי ולשאול מאיפה ארגנתי מטוס סילון הביתה.



טוב אמרתי ננסה להחליף מיסבים. מה יש להפסיד. מקסימום לא יצליח, המכונה תלך לפח ואקנה חדשה.

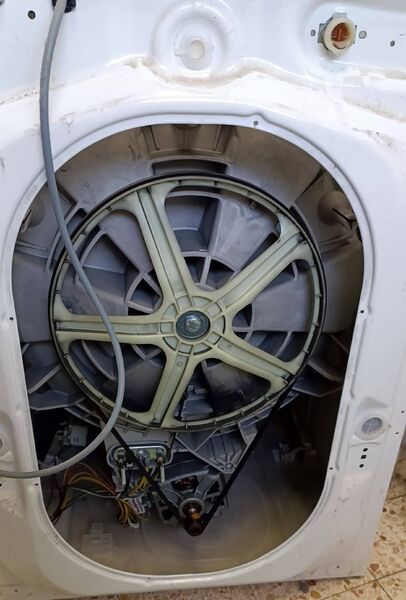

פירוק פנל גישה אחורי.

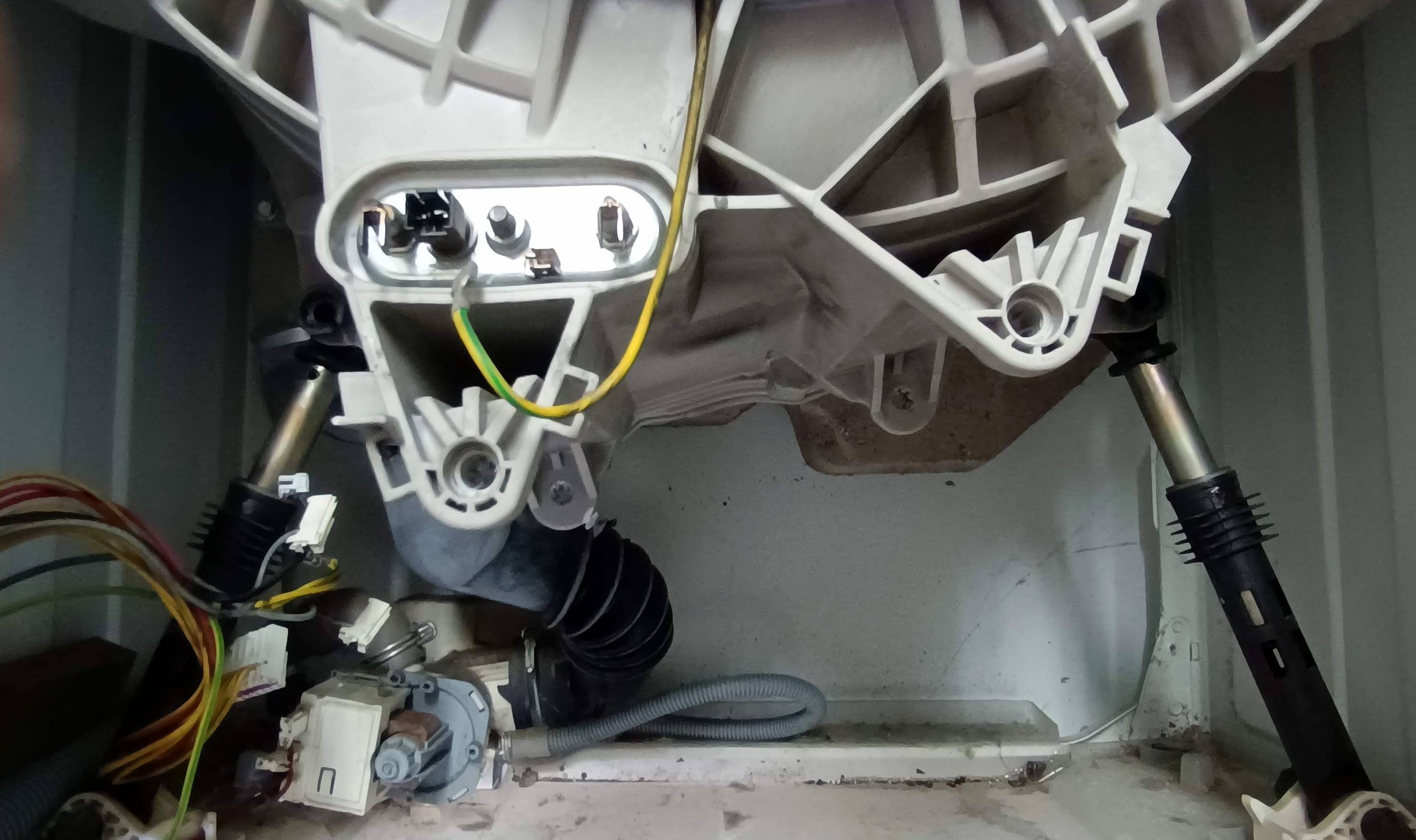

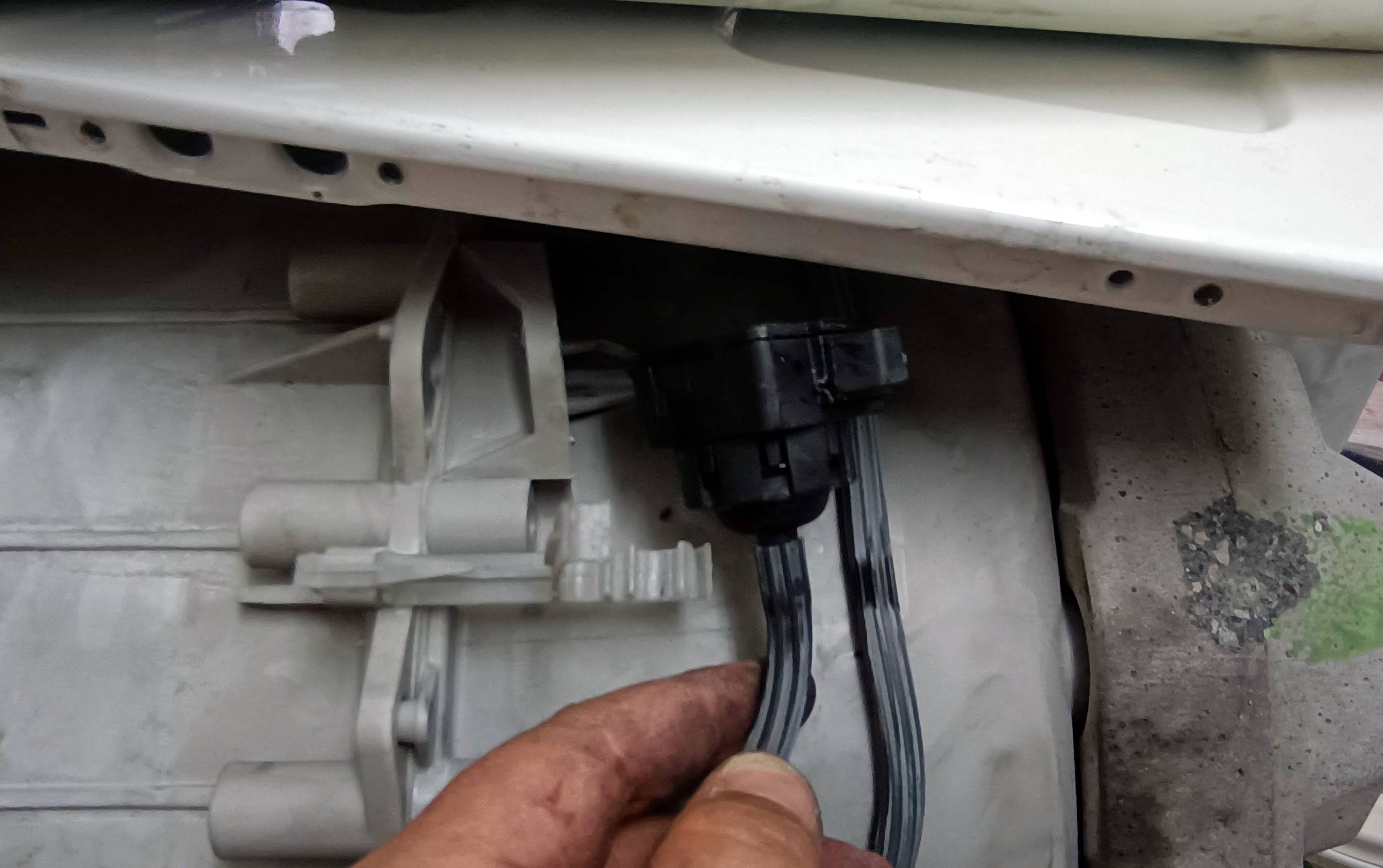

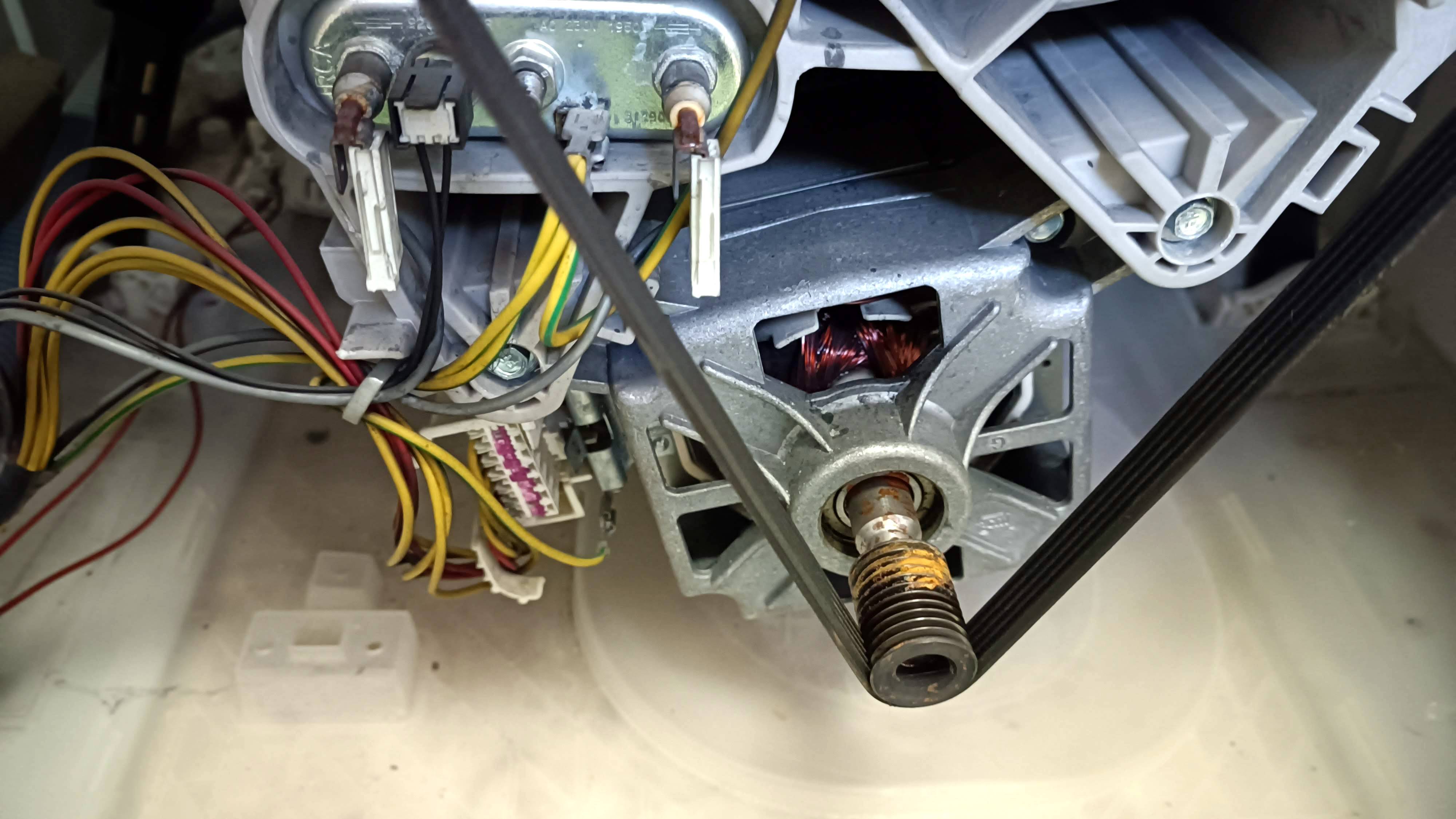

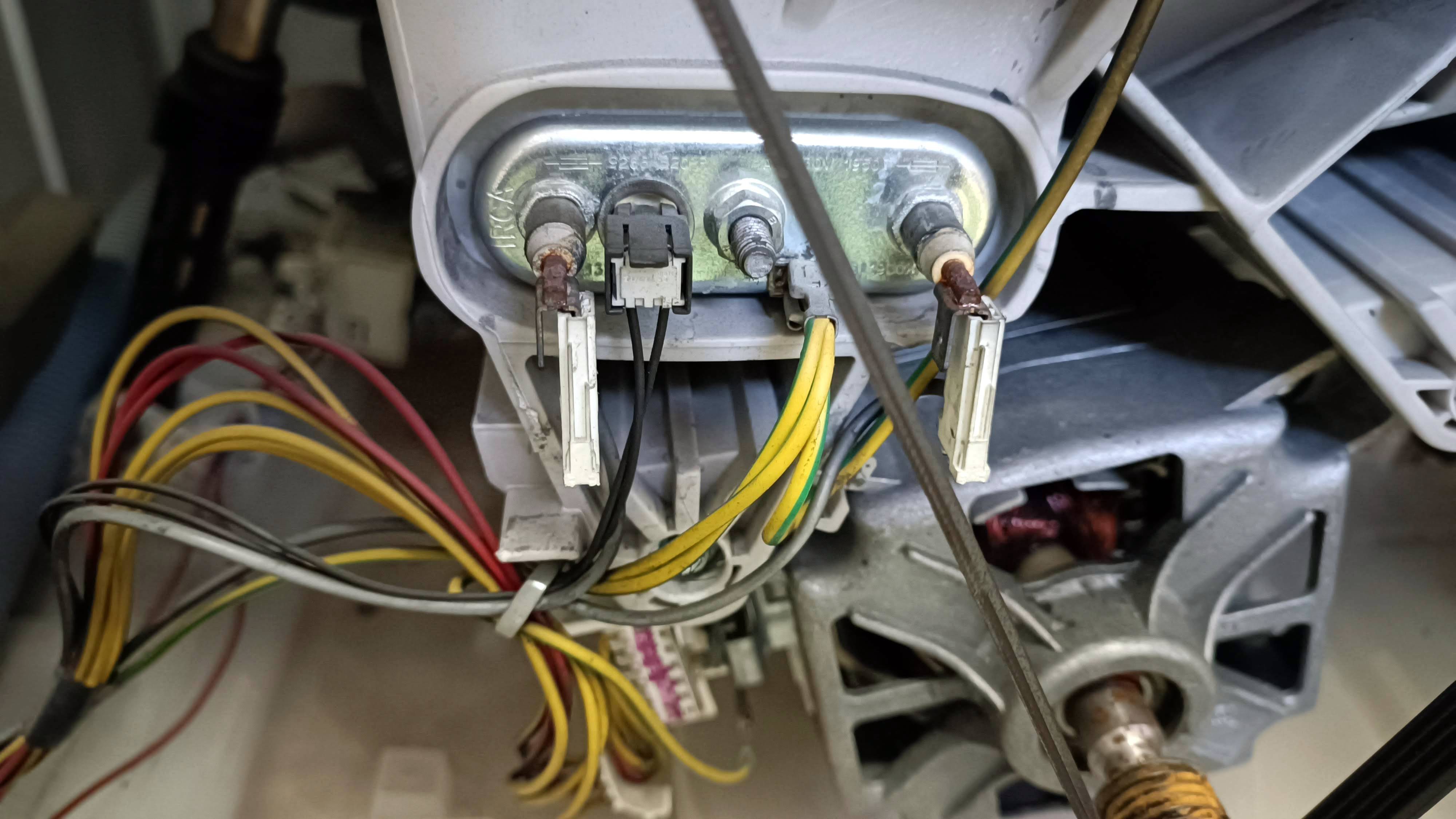

ניתוק הקונקטורים מגוף חימום, חיישן טמפ' מים ובקרת מנוע.

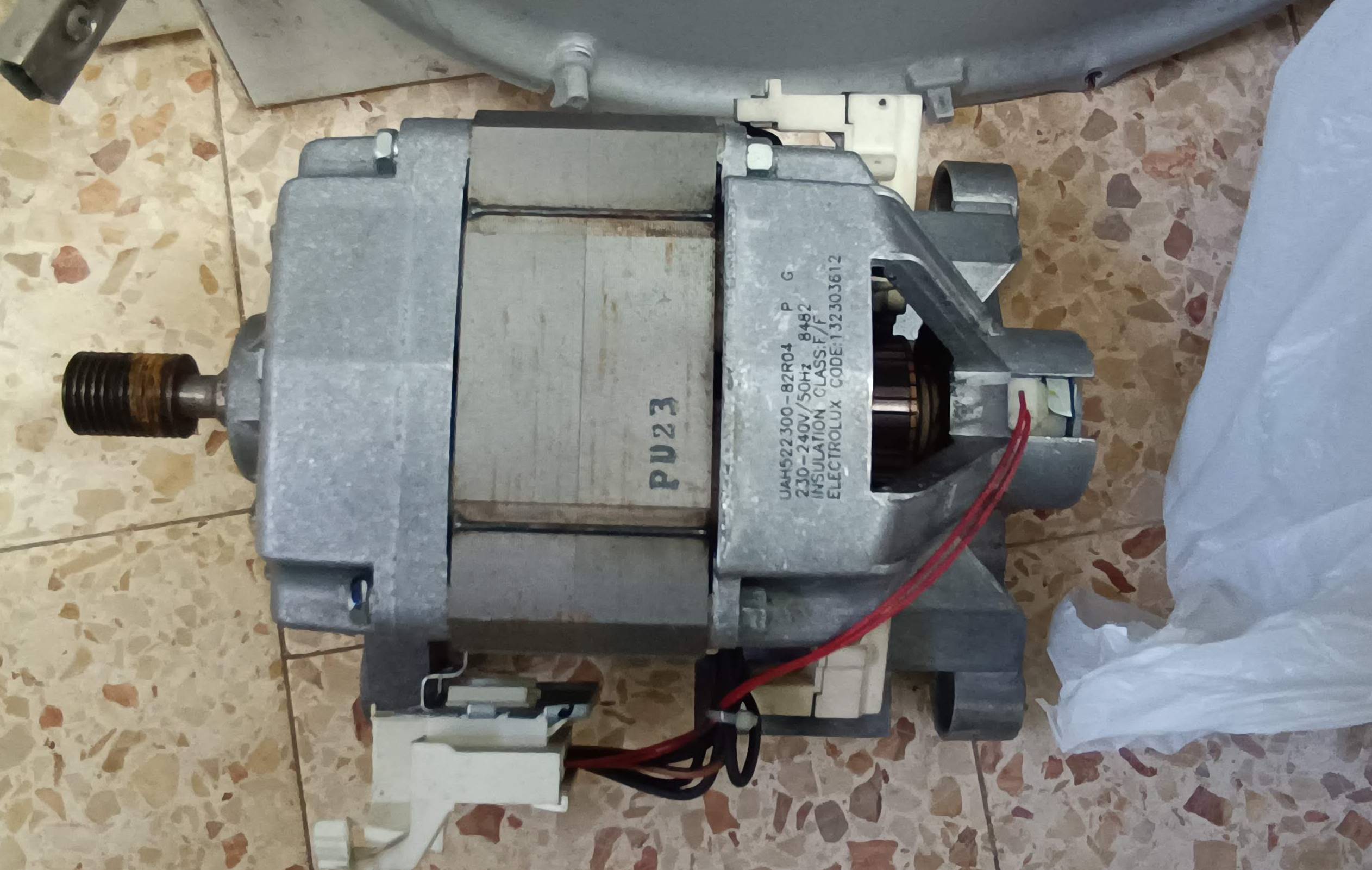

פירוק המנוע.





התוף נשלף כלפי מעלה. יש לפרק את המכסה העליון ואת כל האיבזור שיושב מעל התוף.

שזה כולל ברזי הזנת מים, מגירת האבקה, חיישן גובה מים, פנל הפעלה קידמי ואת צמת החוטים להזיז הצידה.

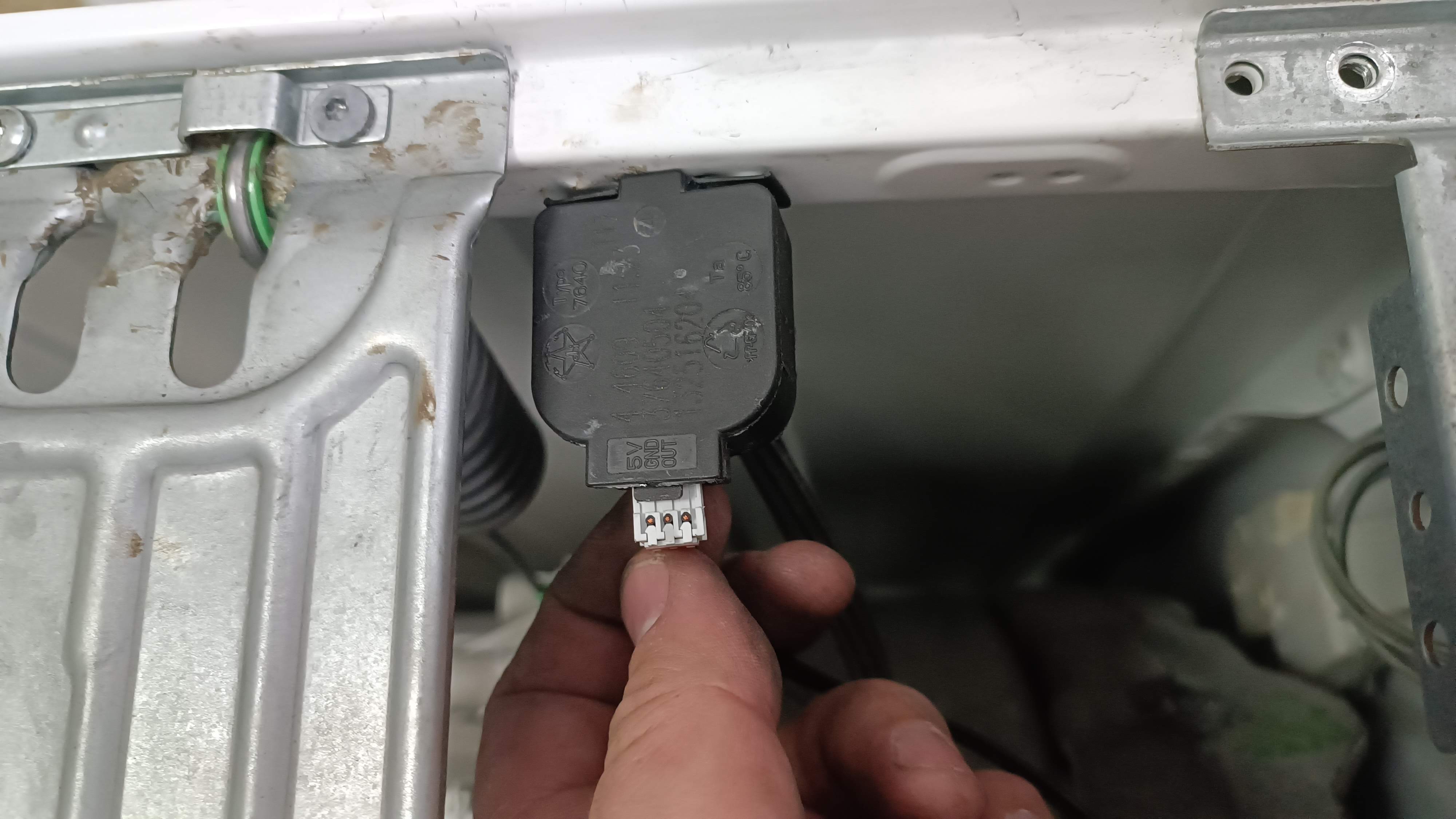

חיישן גובה מים, לנתק את הצינורית.

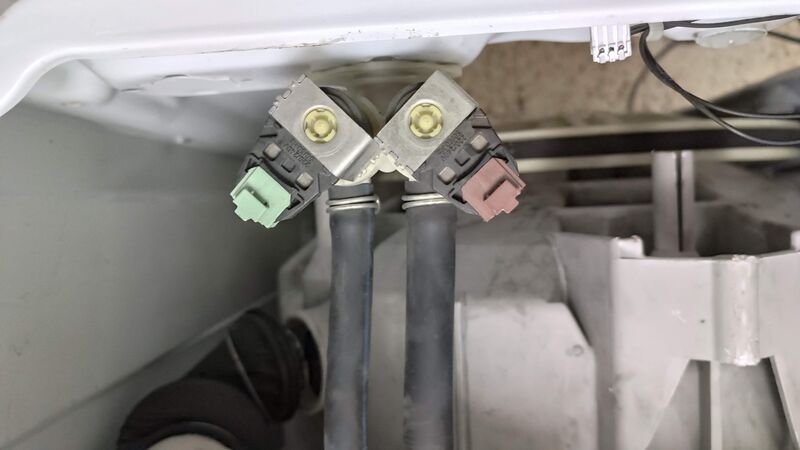

ברזי כניסה, להוציא את כל המכלול בחצי סיבוב ולנתק מהם את הפיקוד.

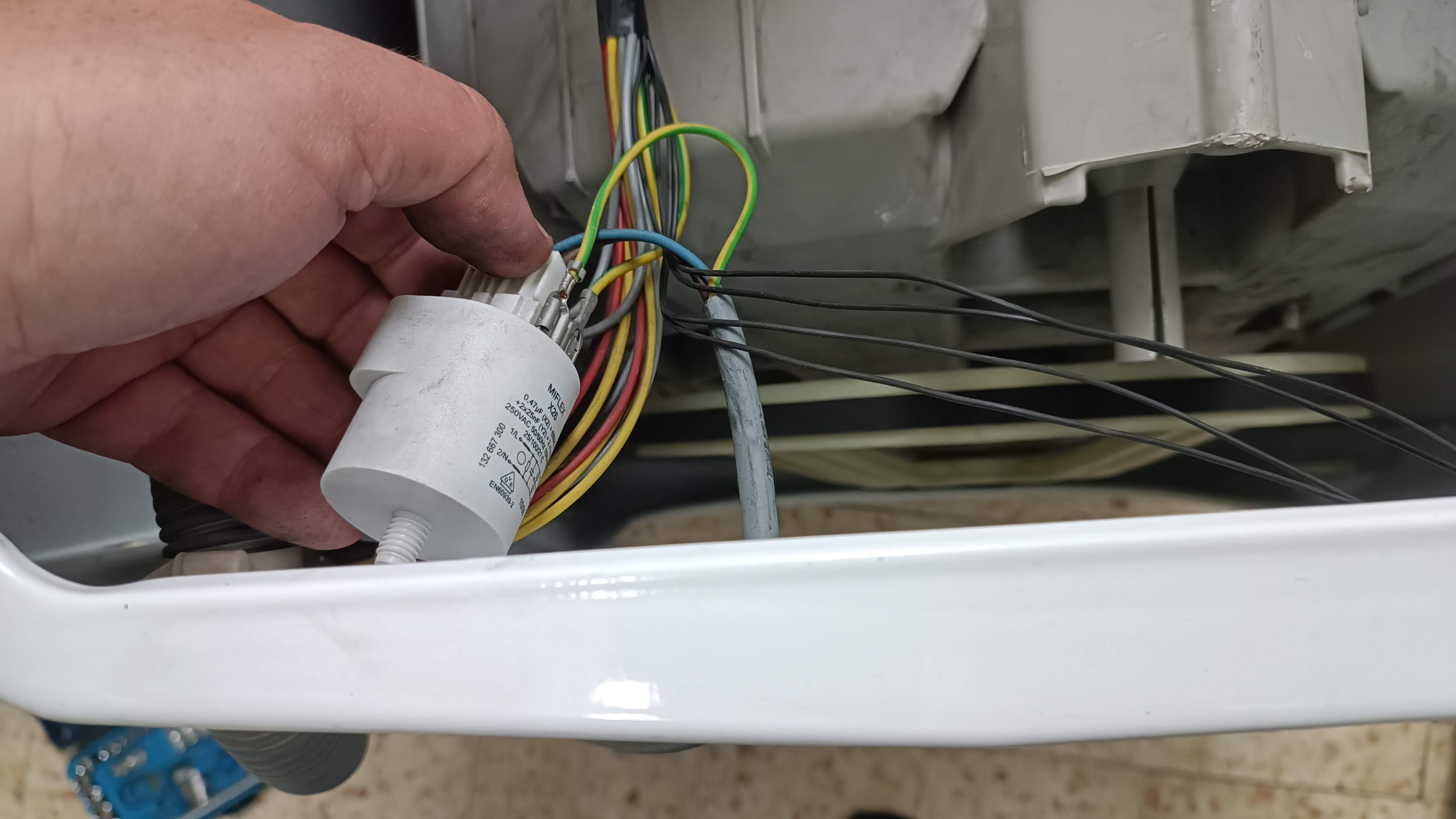

יחידת קבלים, לפרק.

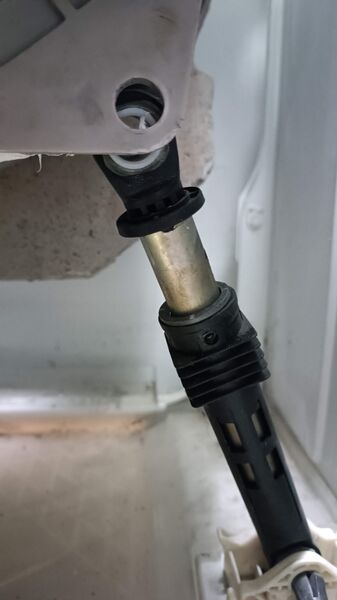

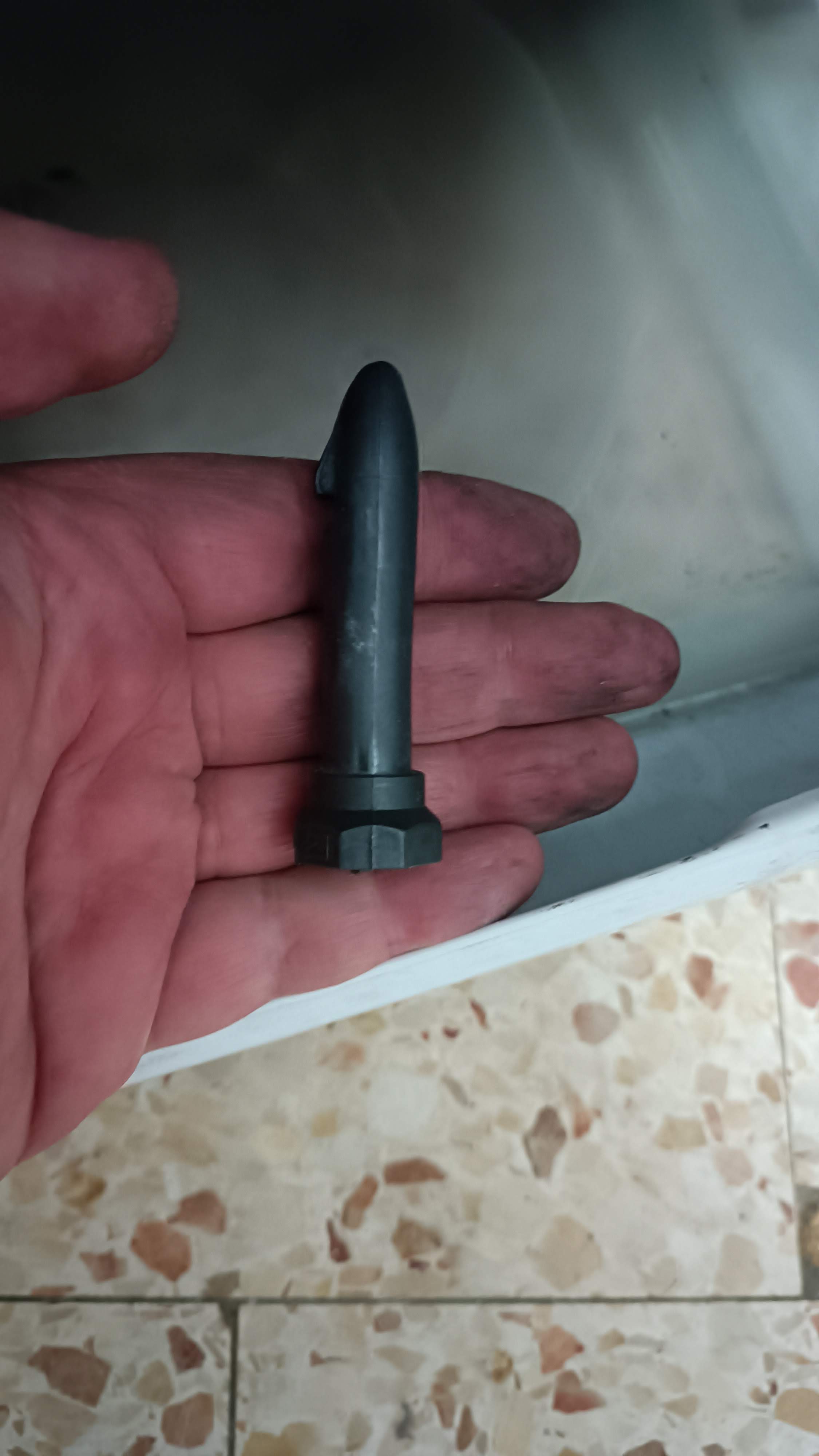

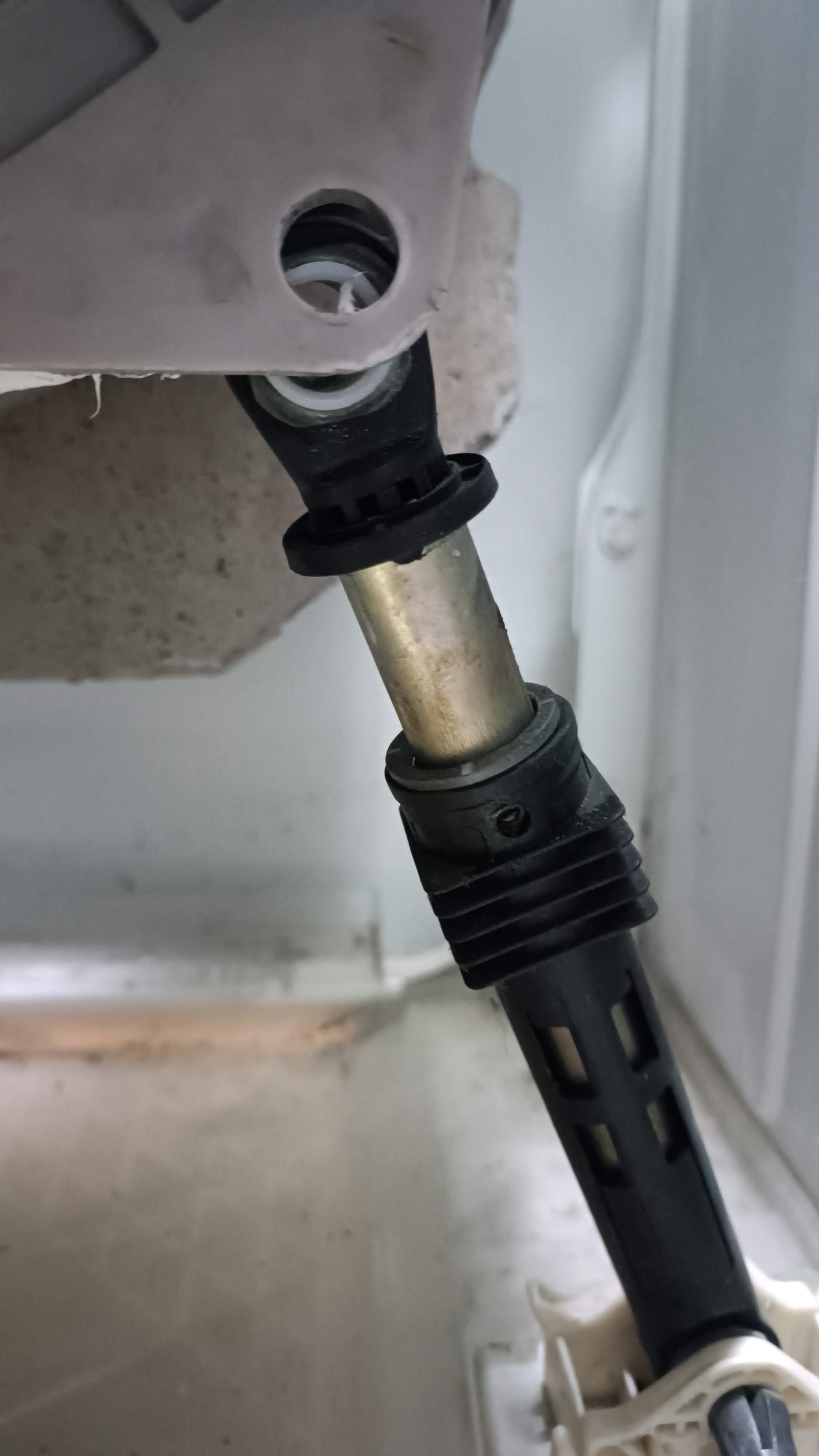

מתחת לתוף יש שני משככים, לשלוף את הפינים שמחברים אותם לתוף.

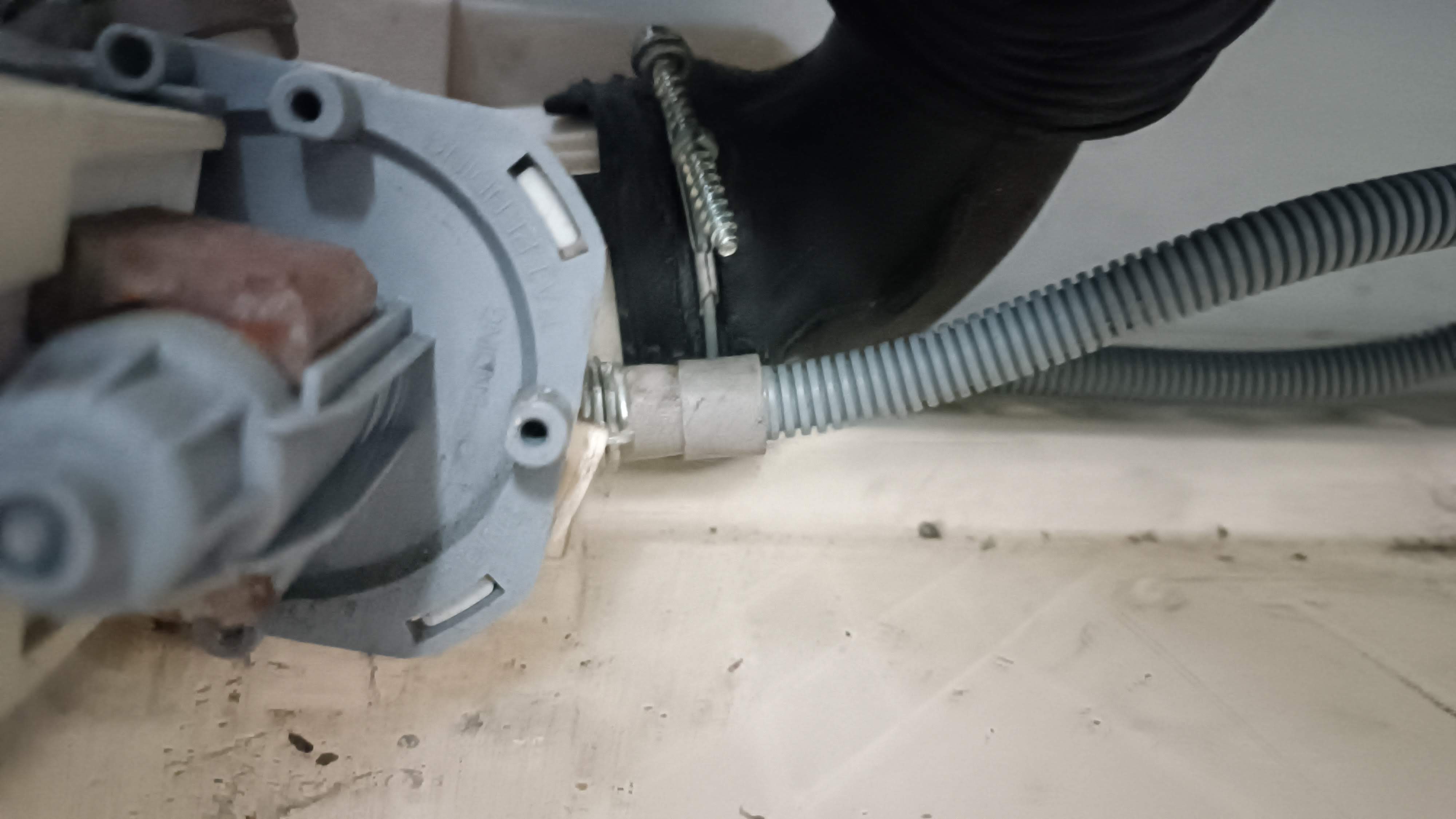

לנתק את הסעפת פליטה של התוף ממשאבת הניקוז.

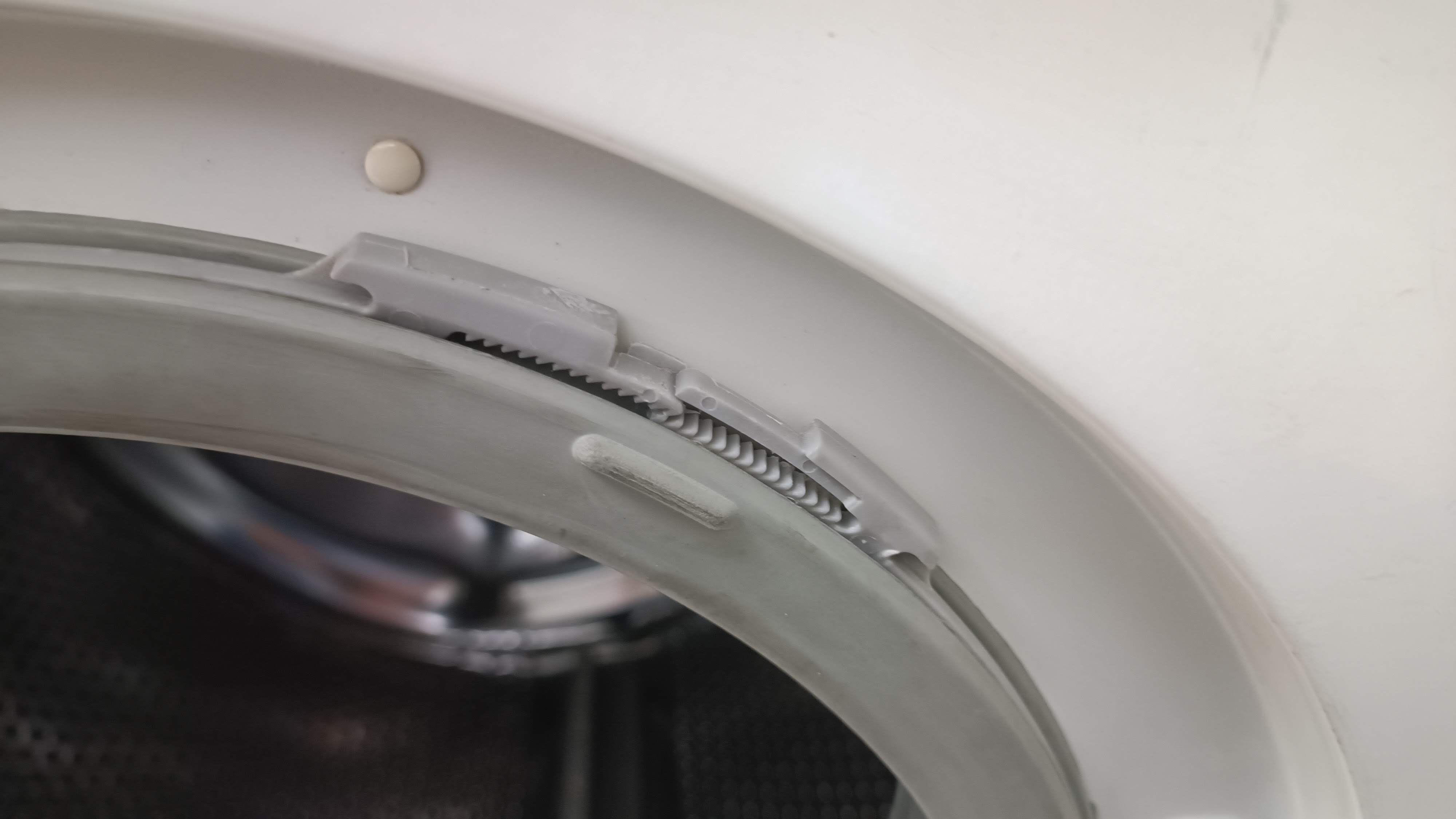

לפרק את הגומה של הדלת, מוחזקת עם טבעת בעלת נעילה משוננת. בהחזרה לשים לב שהחצים על הגומיה ועל המכונה יהיו זה מול זה.

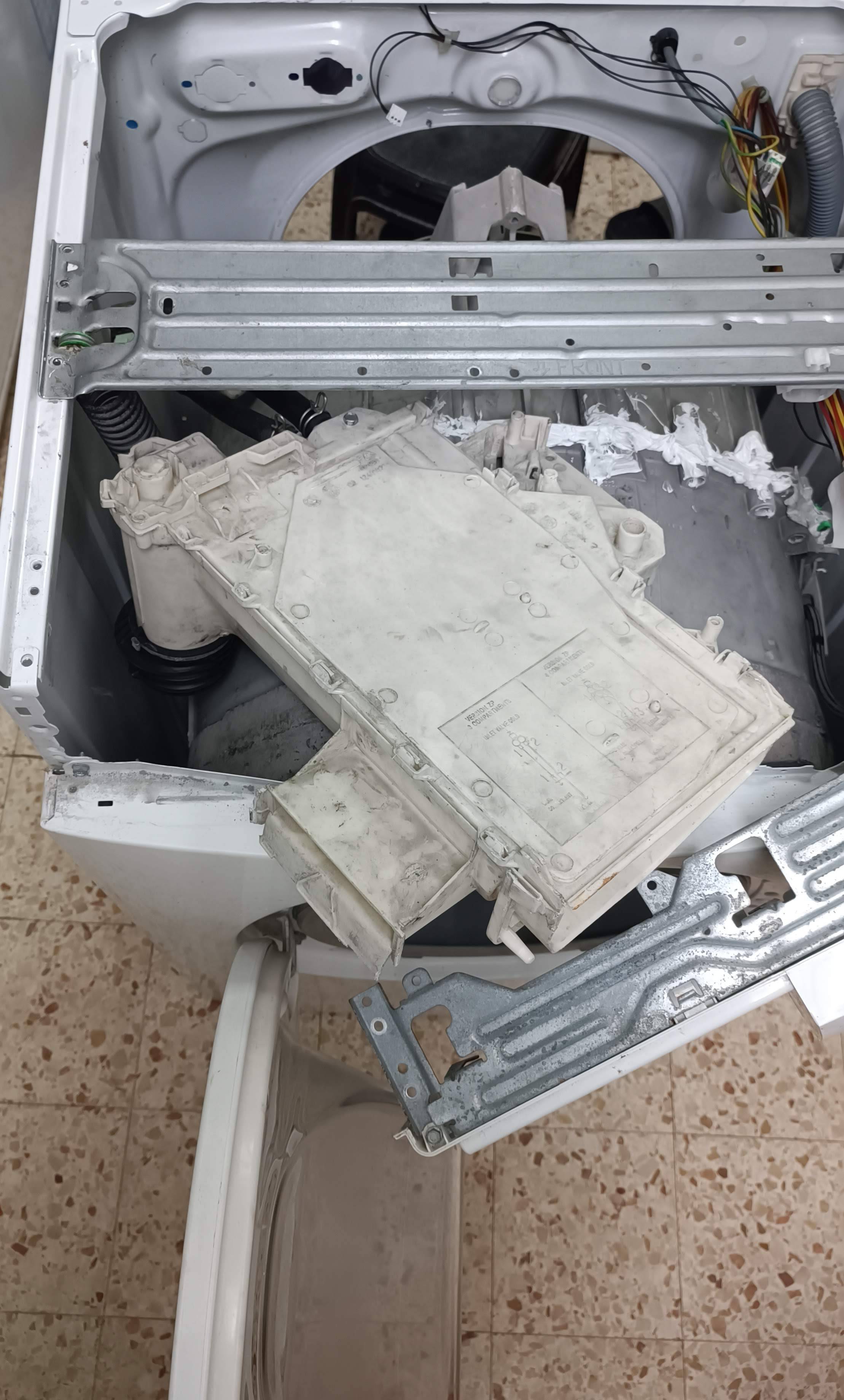

לפרק את מגירת האבקה  אחרי ניתוק סעפת יניקה שמחברת אותה לתוף מלמעלה.

לפרק את הגשרון ולשלוף את התוף. משקל התוף הוא משהו כמו 30 קילו. קצת מאוד קשה להרים אותו לבד.



מניחם את התוף בצד והולכים לשבת ולקלל בשביל להירגע.

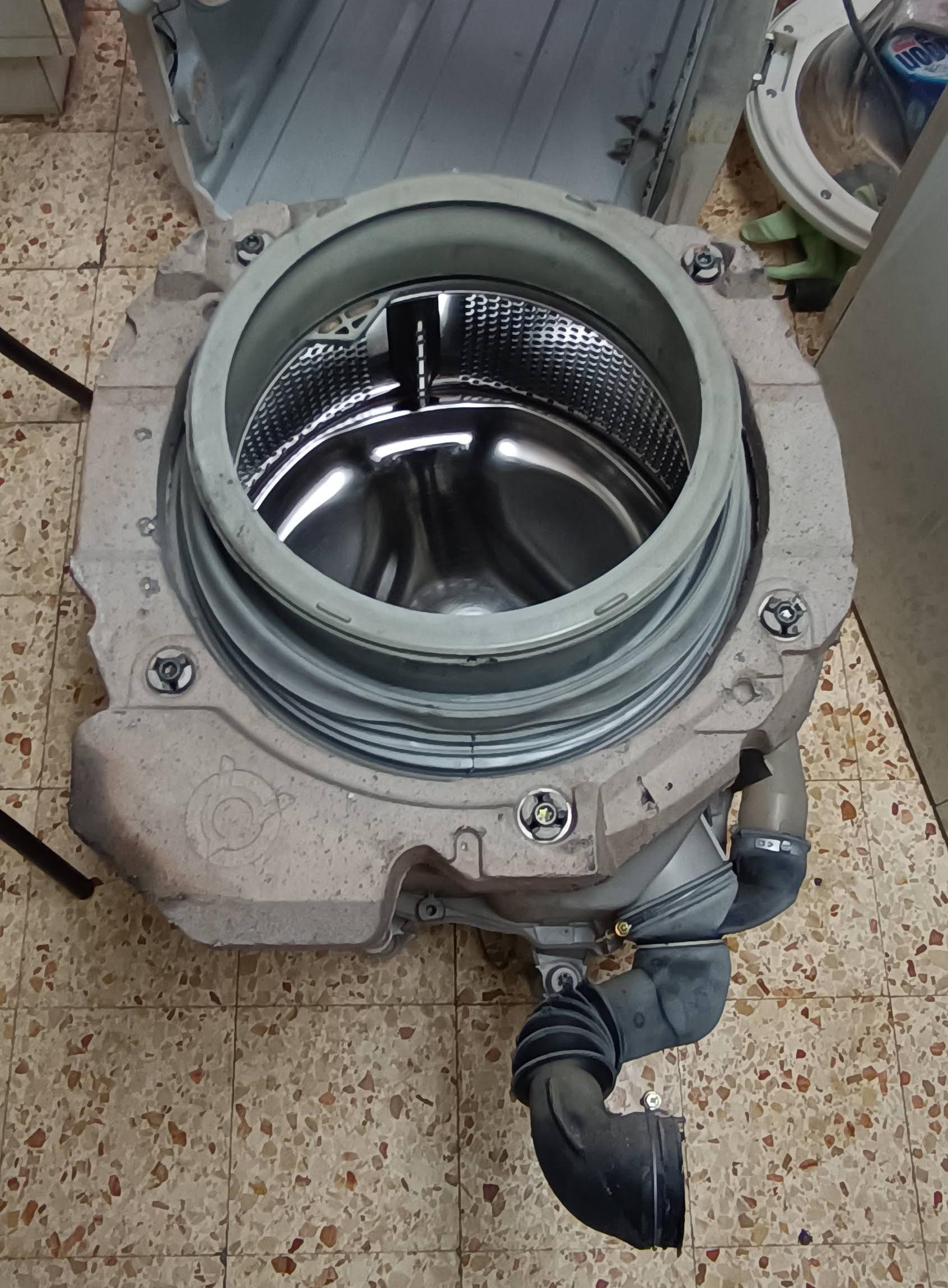

על התוף מקדימה יש משקולת בטון ששוקלת כ 15 קילו ומונעת מהמכונה לטייל בבית בזמן סחיטה.

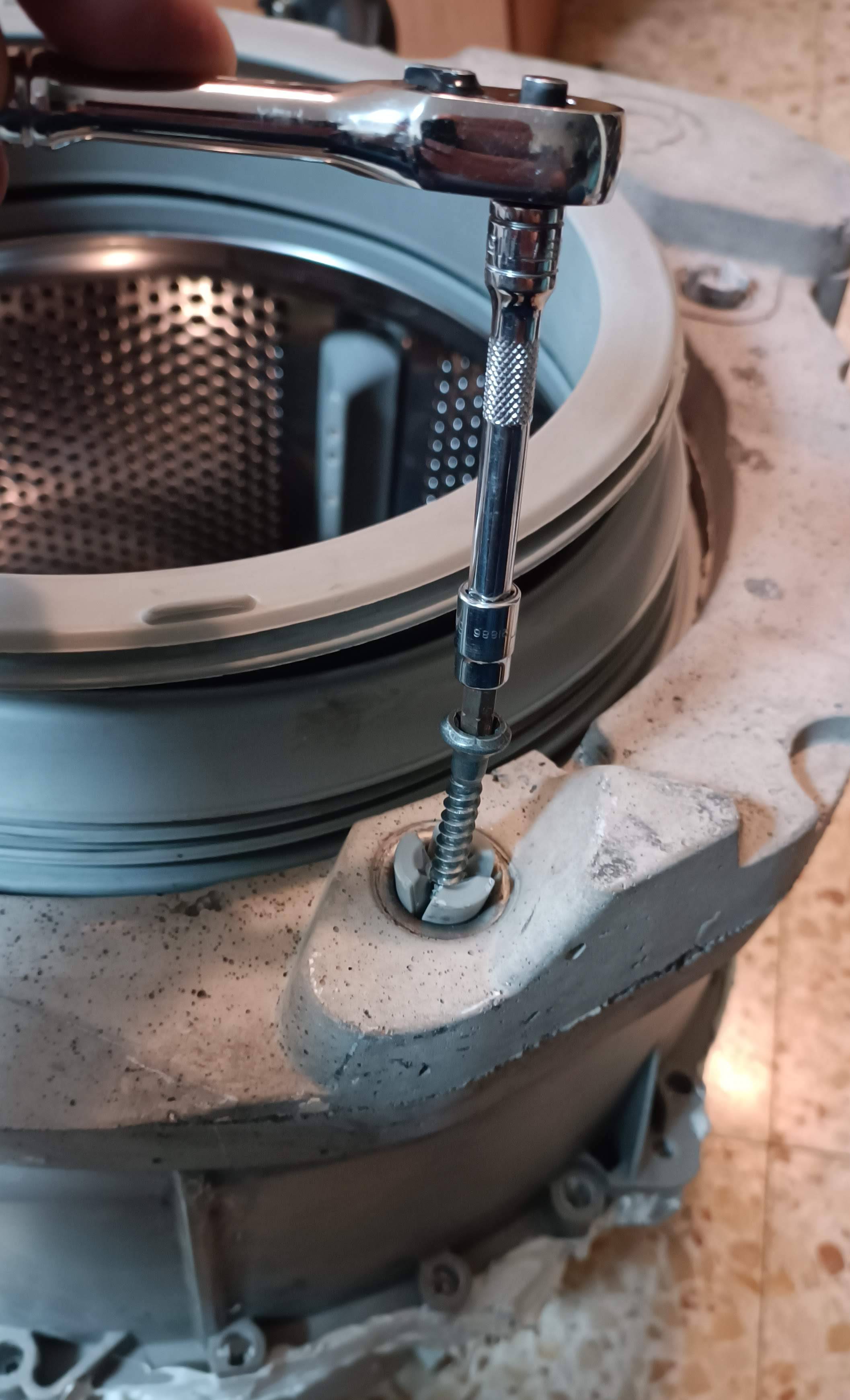

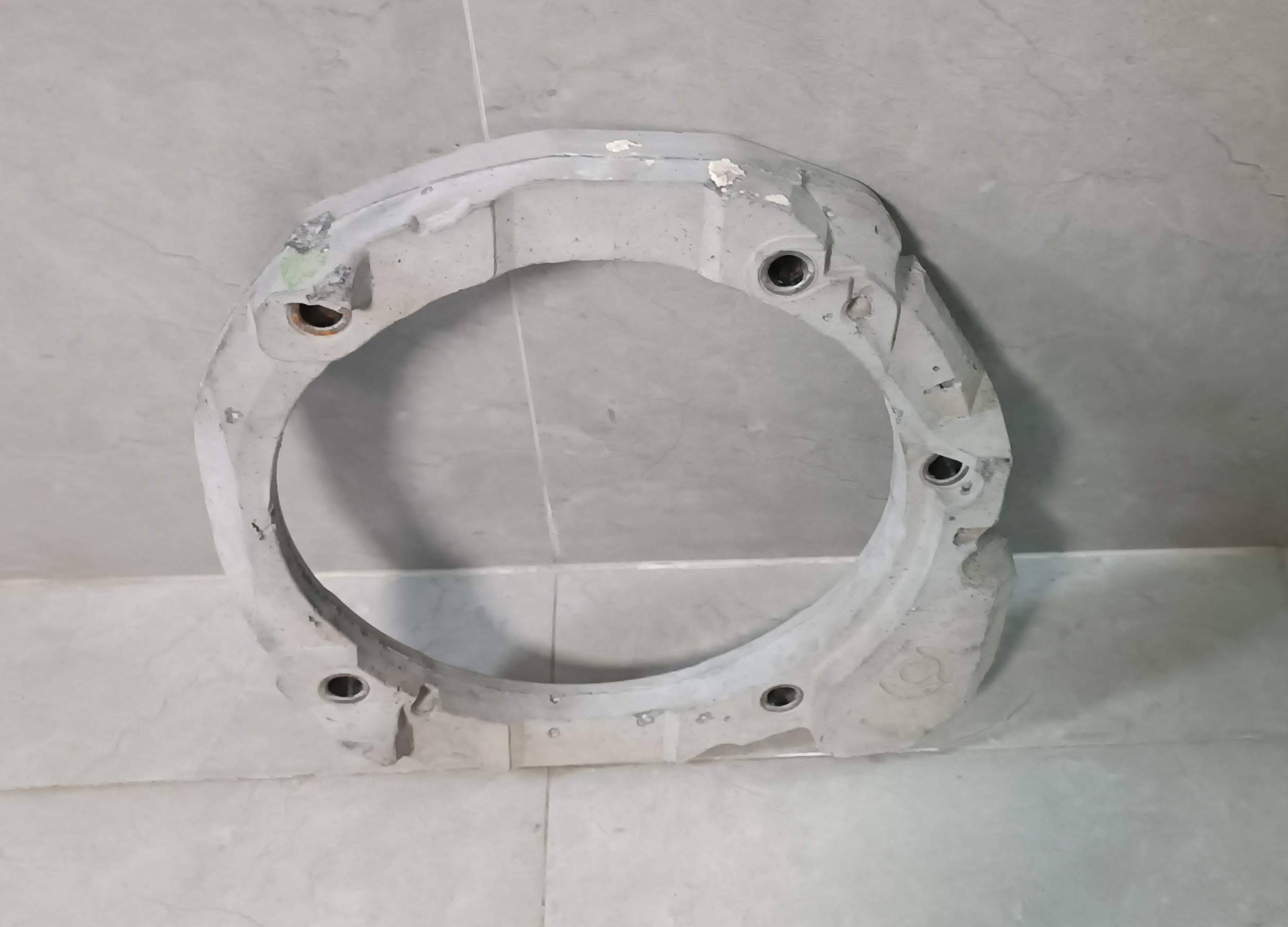

מפרקים את המשקולת.

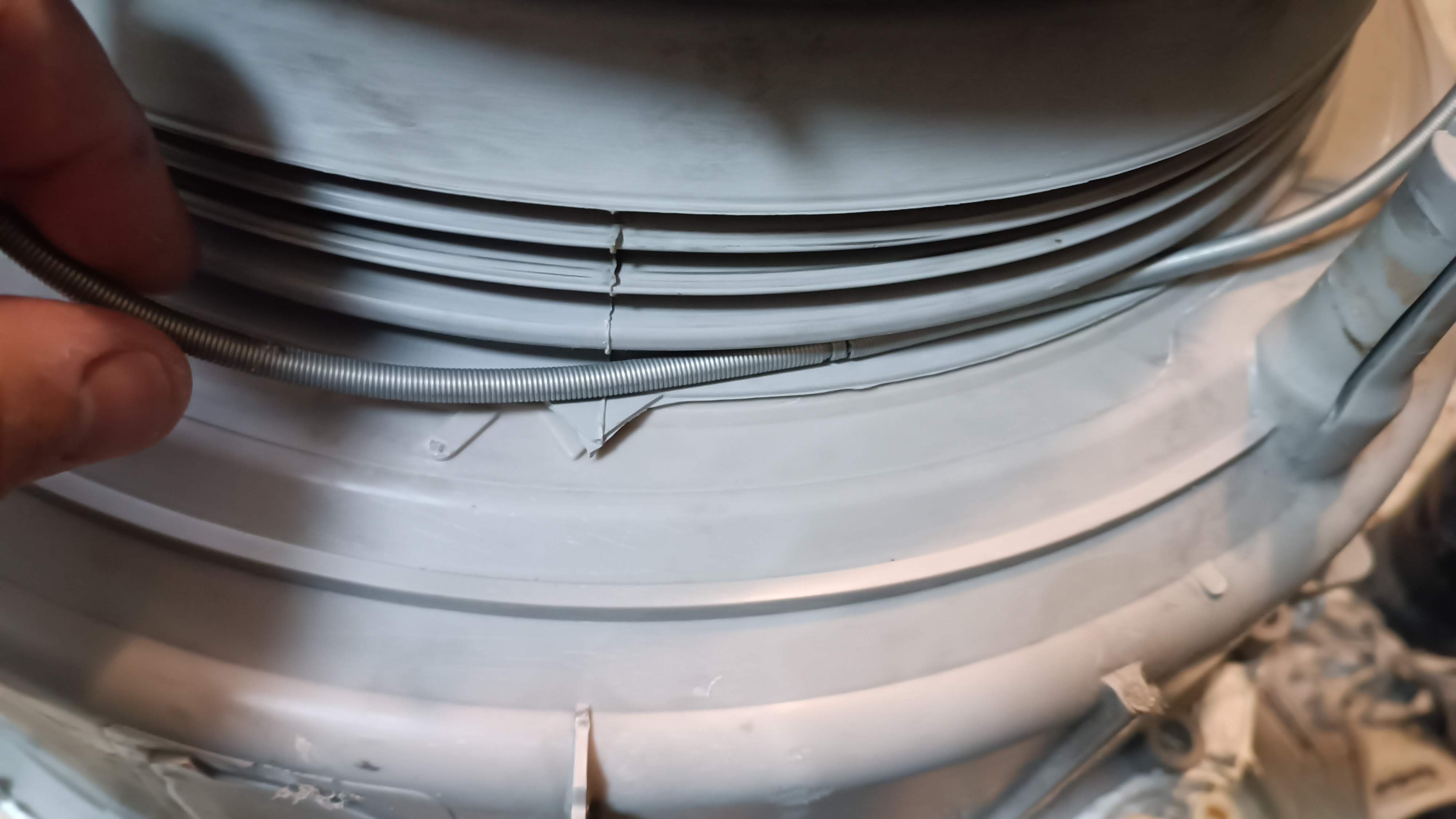

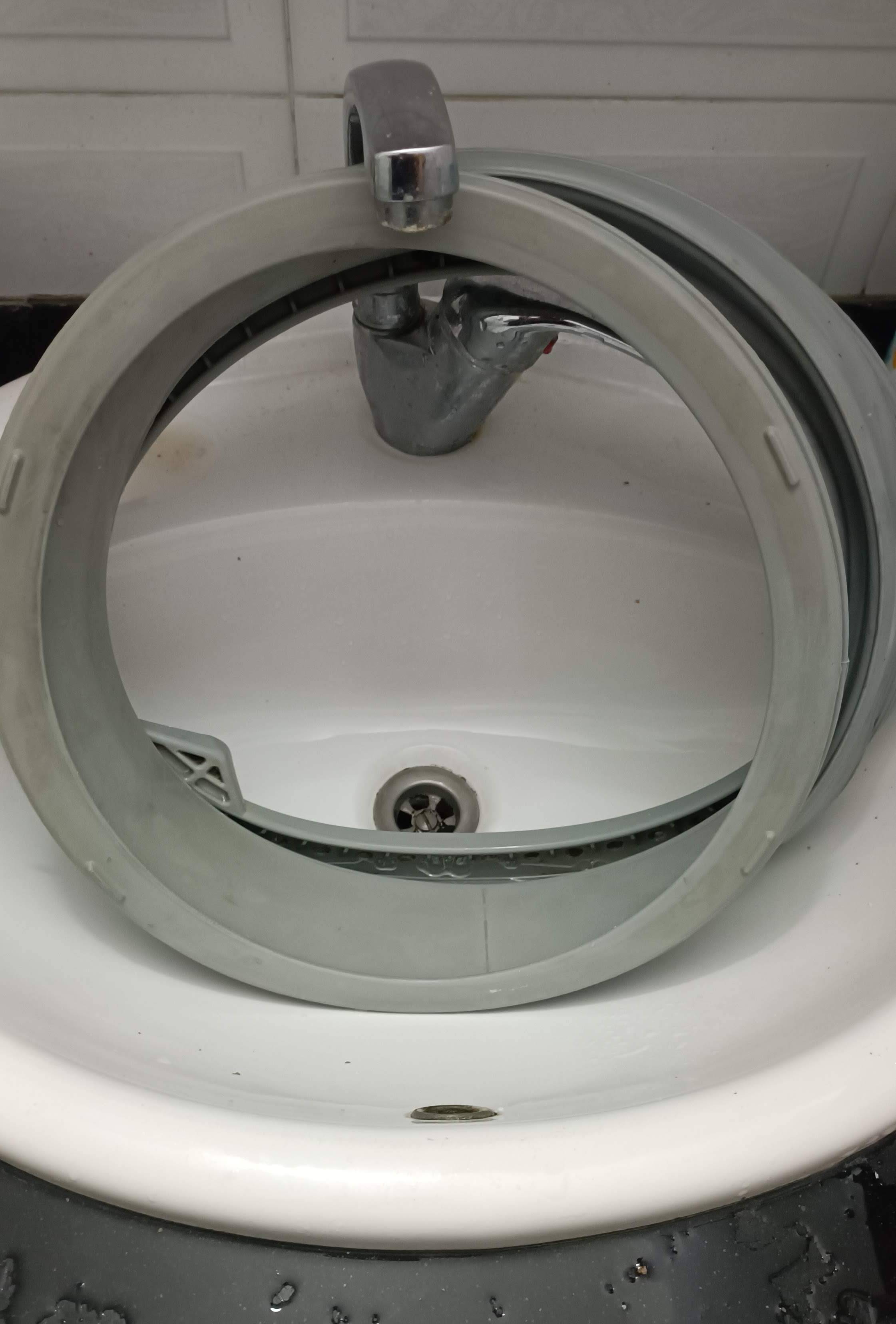

מפרקים מהתוף את הגומיה של הדלת, תמיד יש בה מלא ג'יפה, קיבלה שטיפה רצינית בכיור.

גם שם יש סימן מיקום שיש לשים לב אליו בהרכבה.

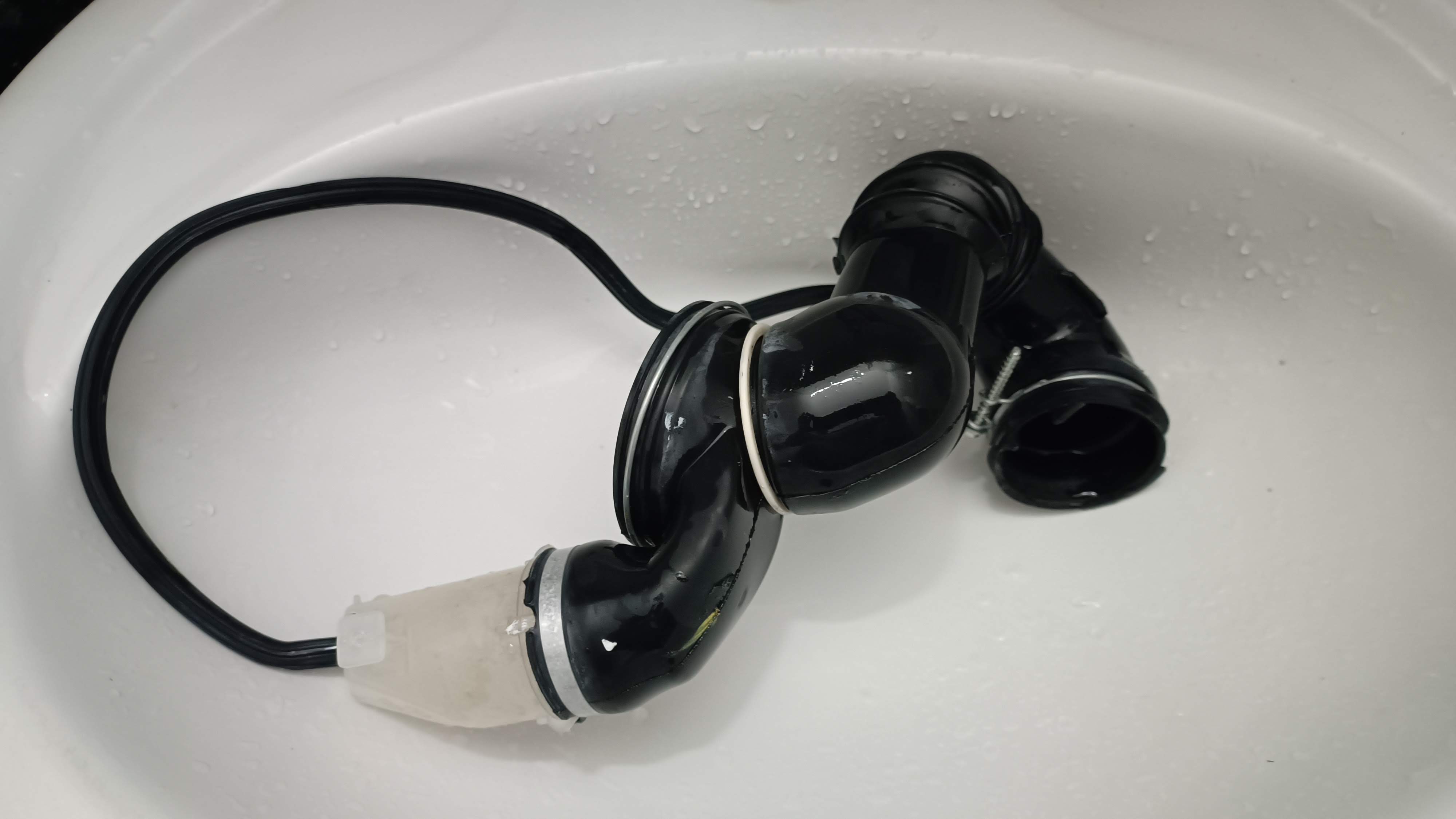

שטיפת צינור הפליטה שיש גם בו מלא ג'יפה.



התוף, כצפוי, מולחם. אין אפשרות להחליף בו מיסבים בלי לחתוך אותו ואז לסגור ולהדביק מחדש. חשבתי שזה קצת גדול עלי ויכול לקחת הרבה זמן אז נעזרתי ב"דובין" בחולון (חבר המליץ). הם תמורת תשלום הוגן לגמרי של 350 שקל חותחים את התוף, מחליפים מיסבים, אוטמים עם סיליקון וסוגרים את מקום התפר עם ברגים.



ככה נראה התפר בתוף לפני החיתוך.

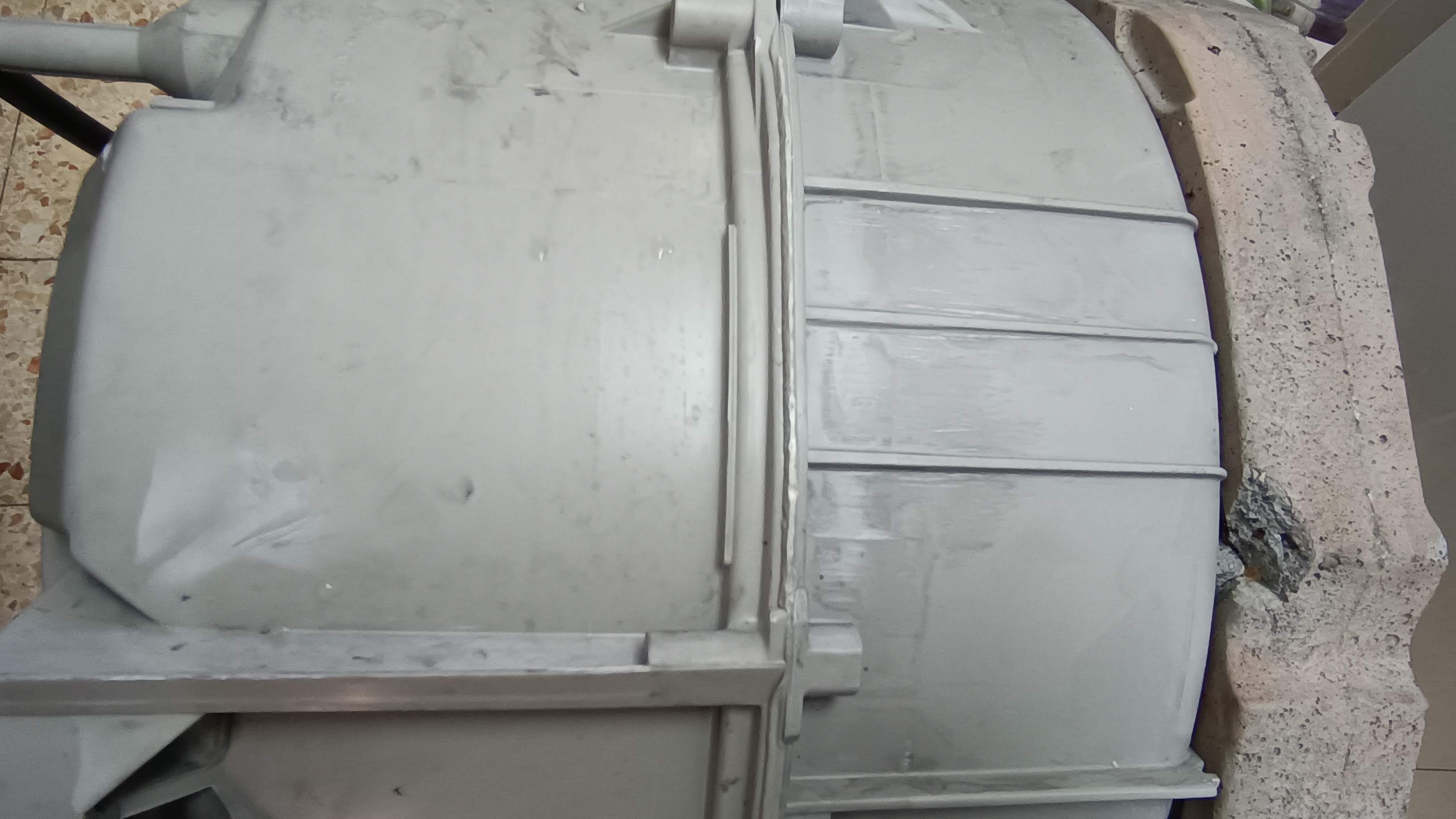

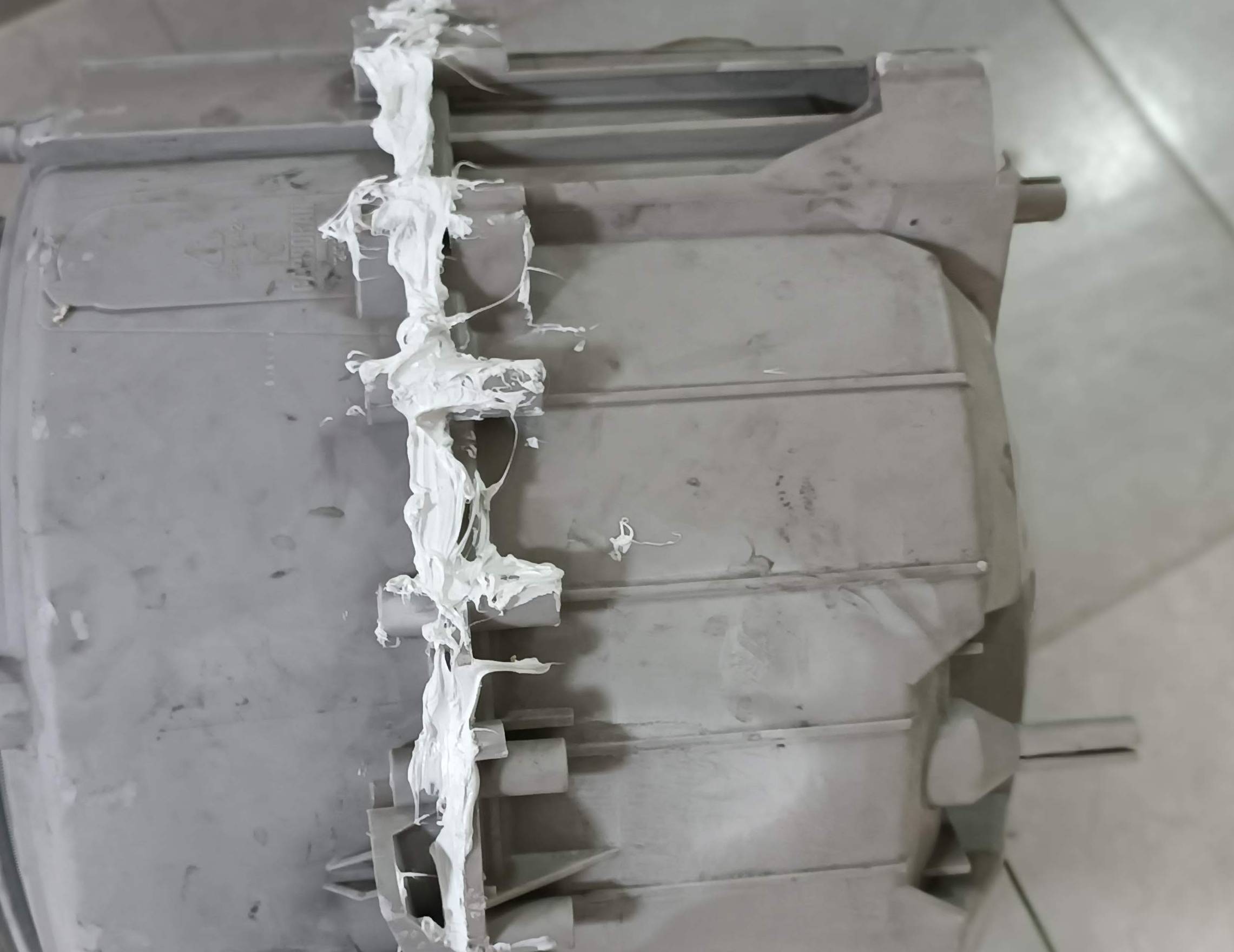

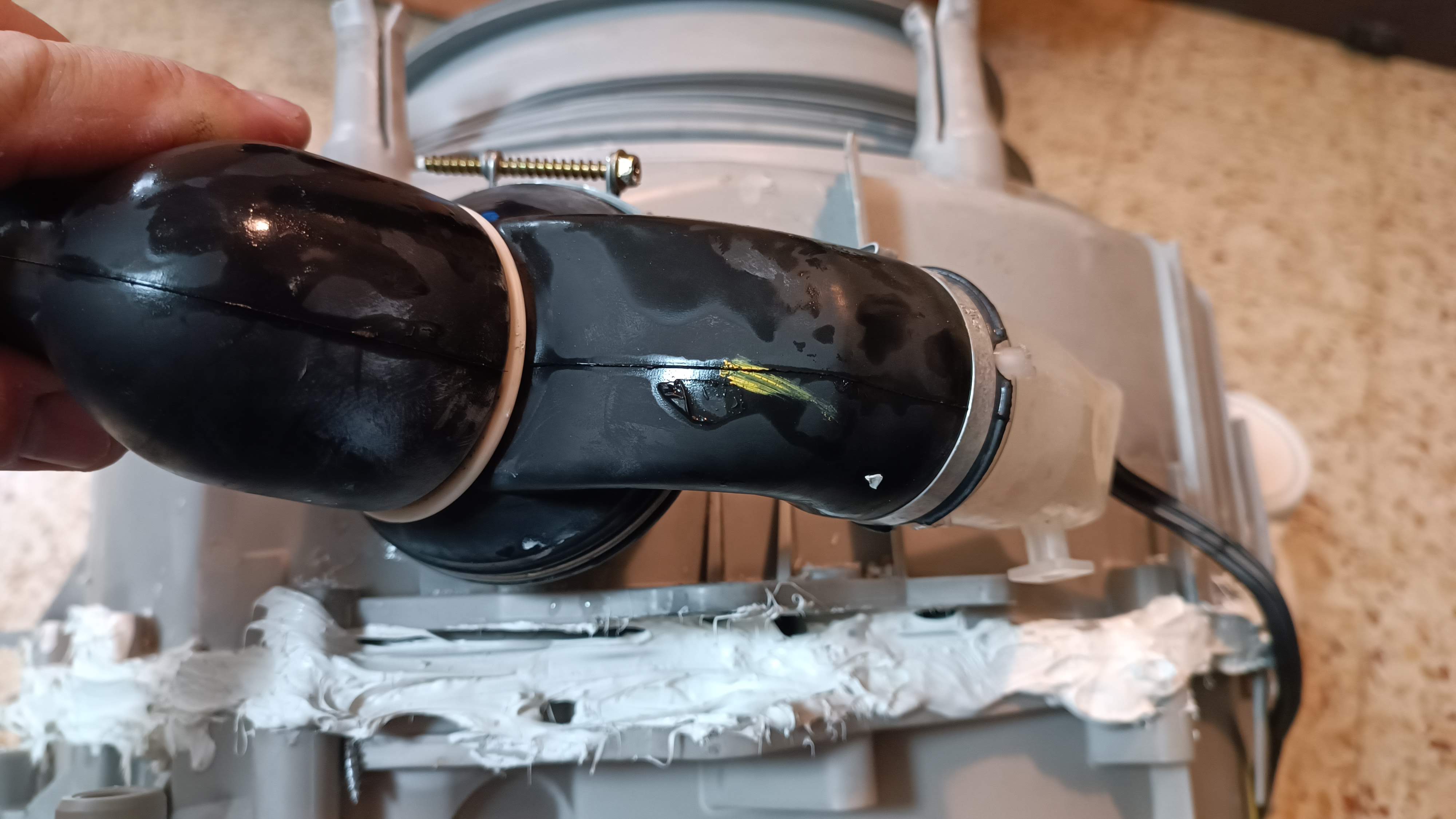

וככה הוא נראה אחרי החיתוך וההדבקה.

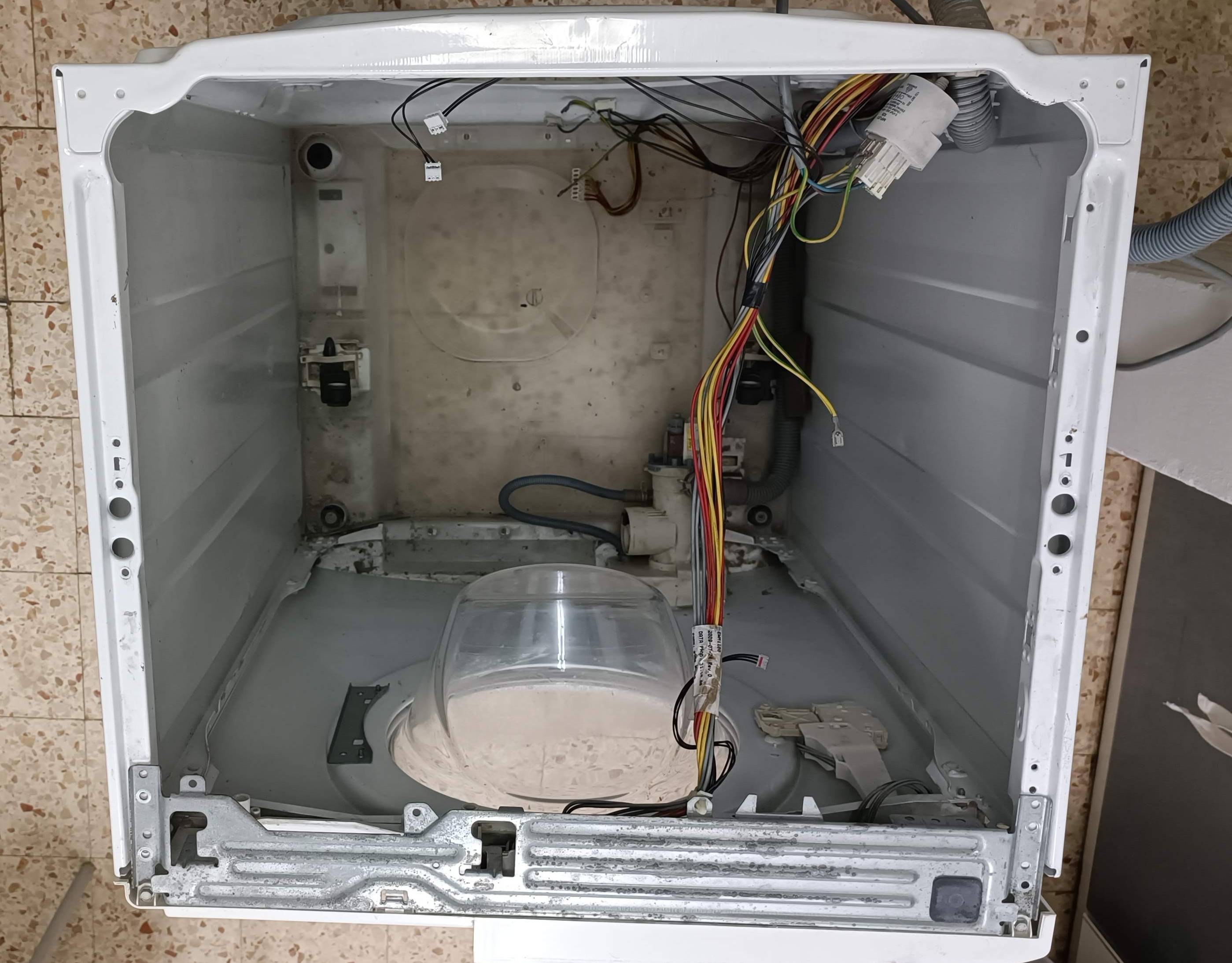

ככה נראת המכונה מרוקנת מכל המכלולים חוץ ממשאבת הניקוז.

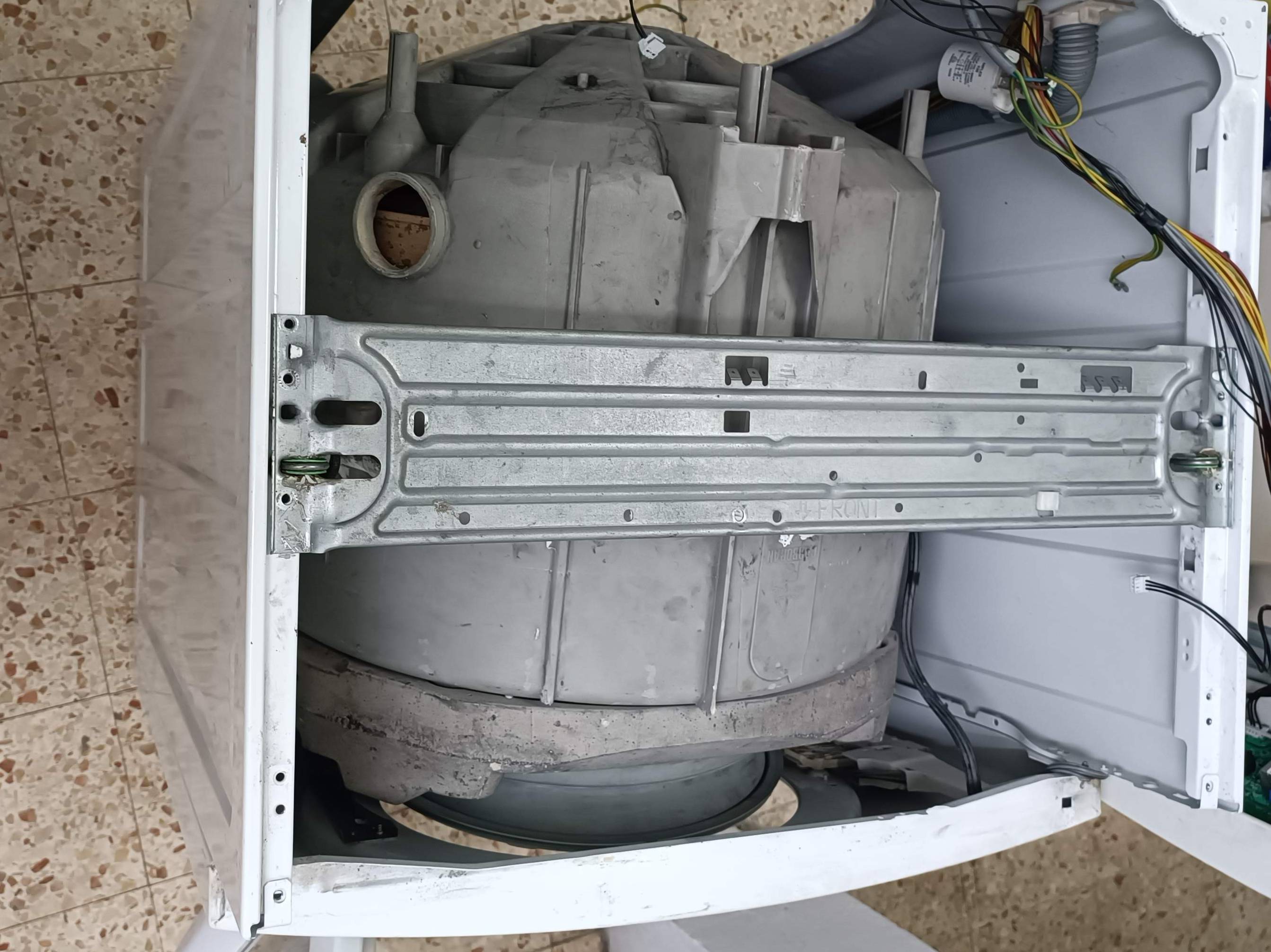

להרכיב את התוף חזרה היה הרבה יותר קל.

תמונות מתהליך ההררבה.

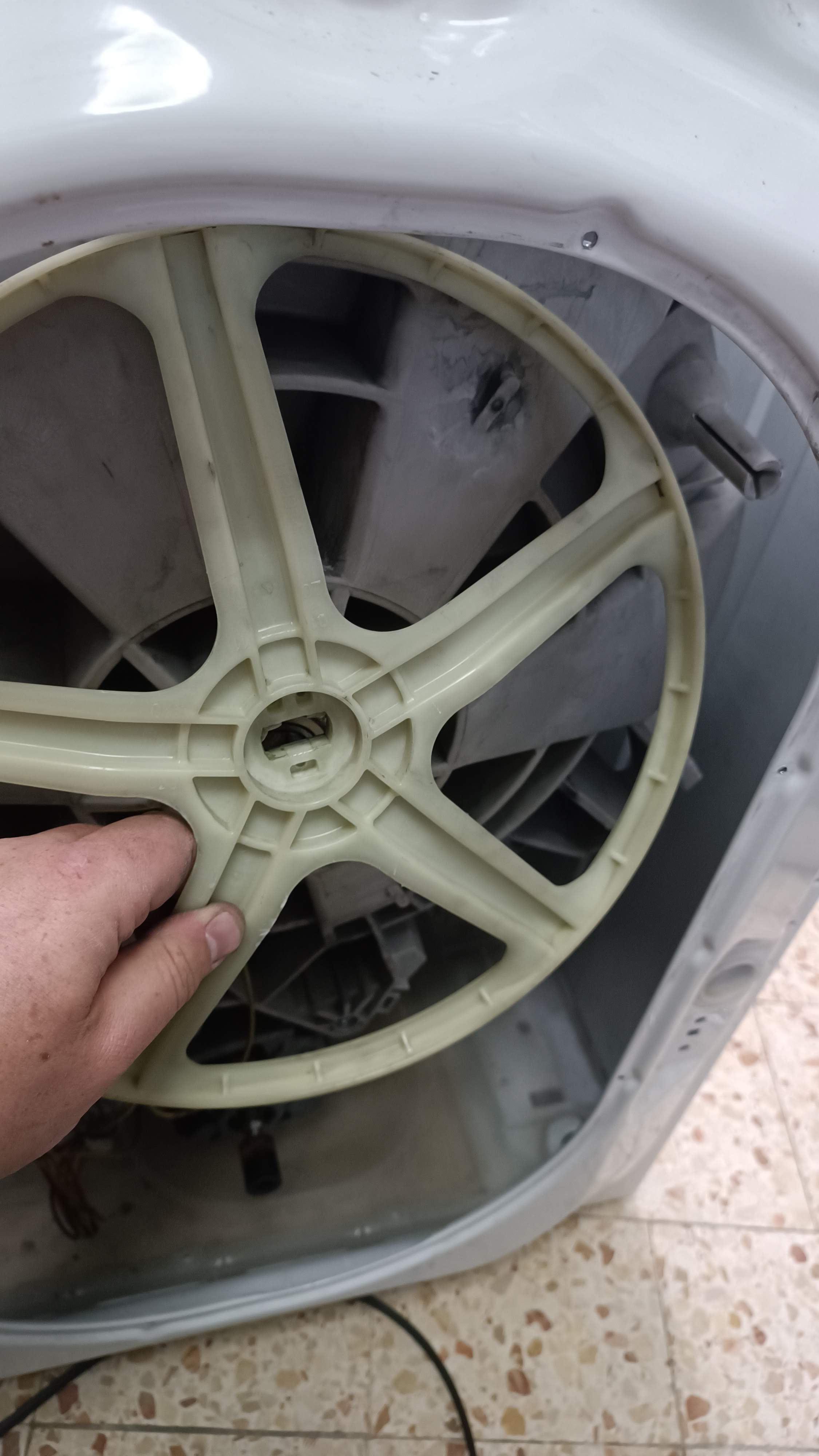

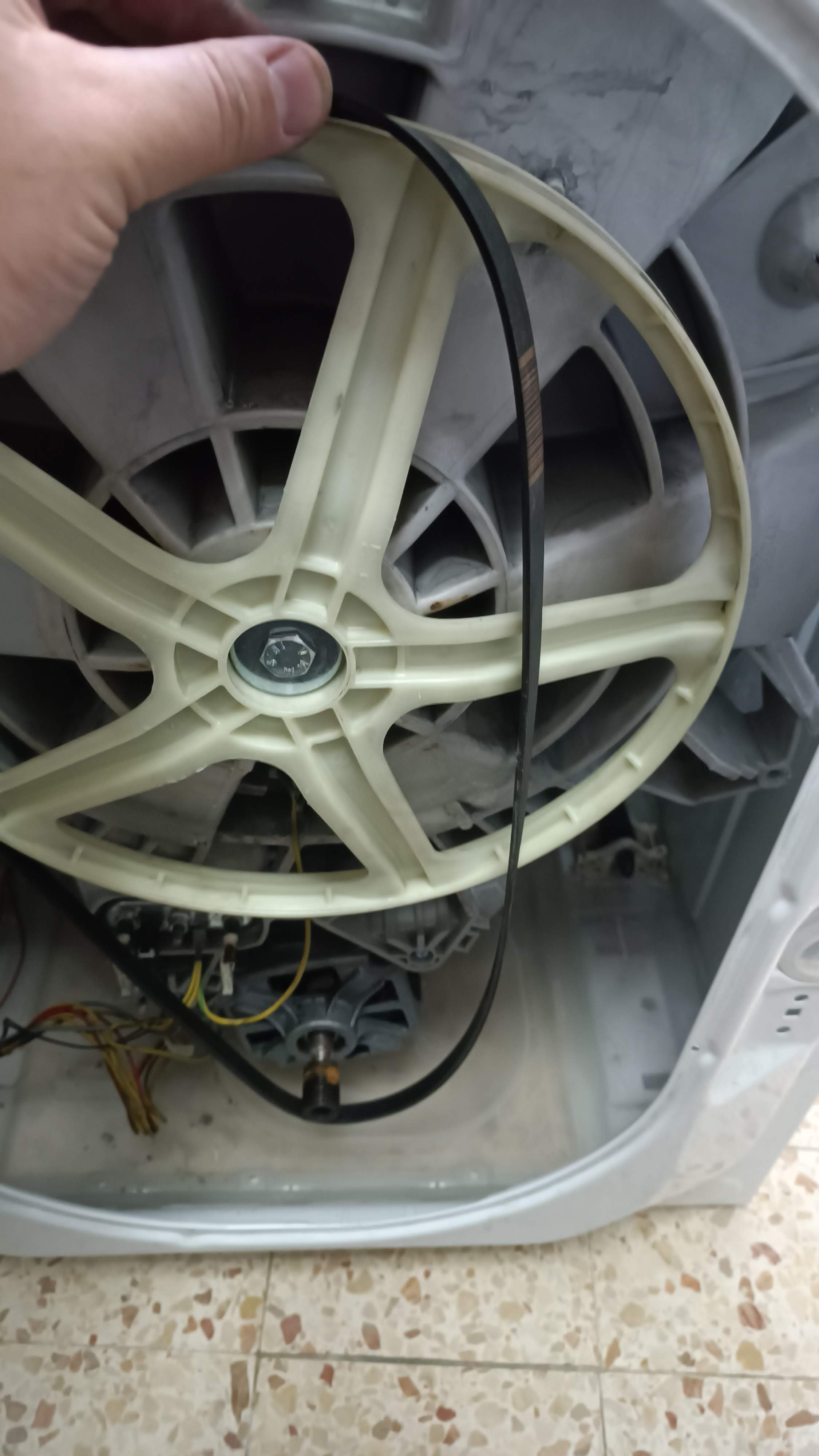

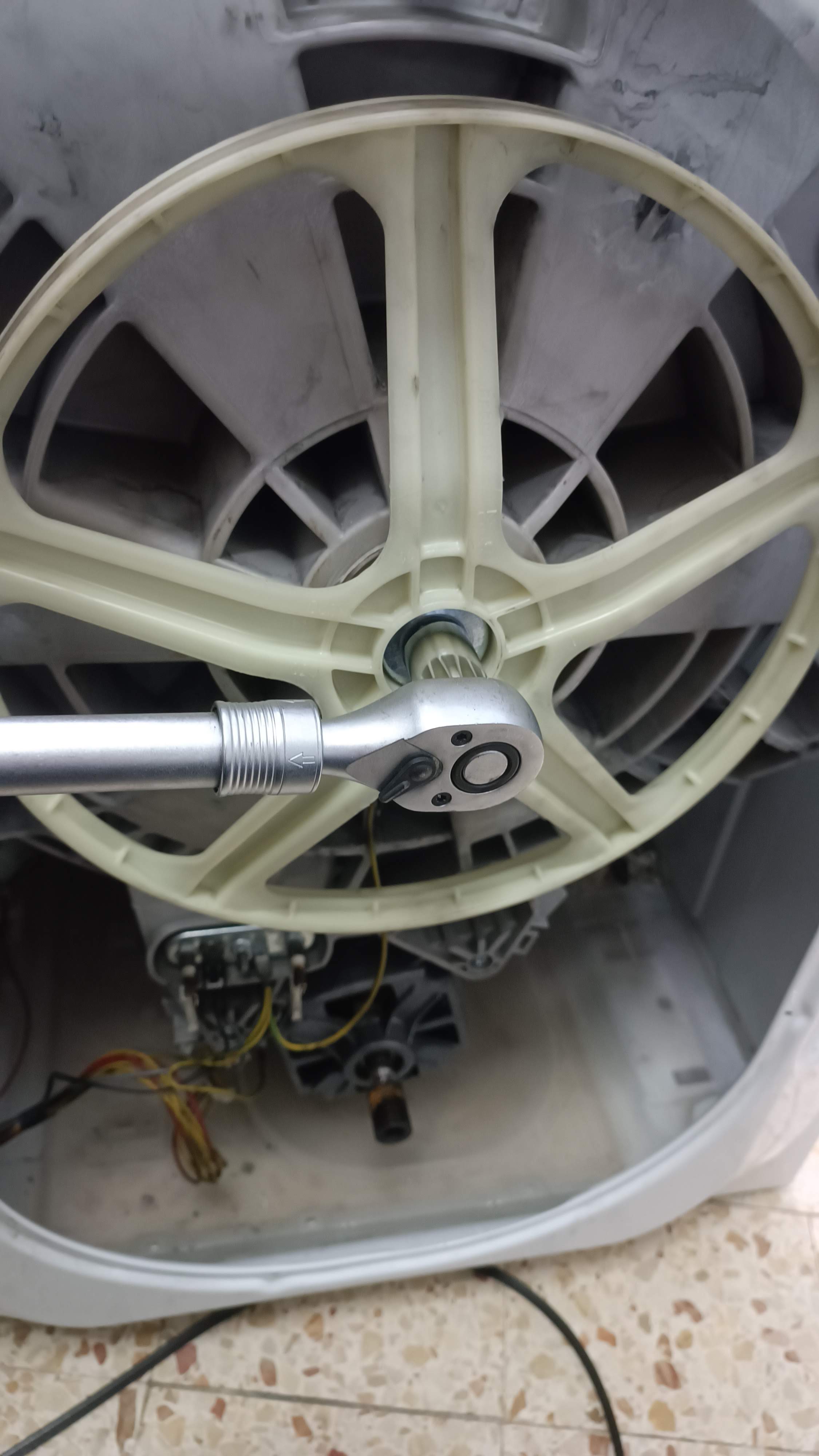

הרכבת הפולי של התוף שפירקתי מקודם.





הרכבת המנוע והרצועה.



החזרת מגירת האבקה למקום.

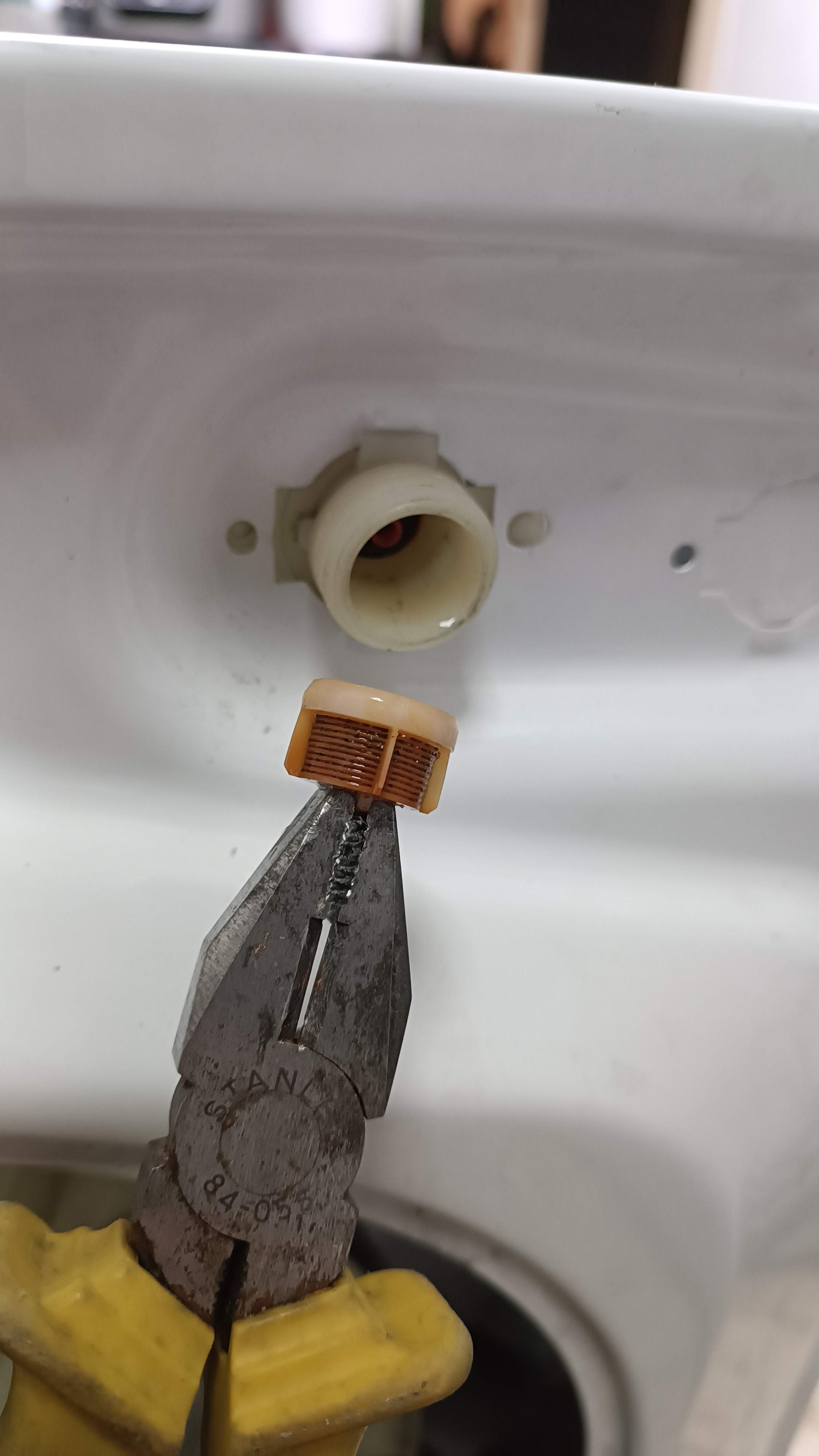

החזרת הברזים החשמליים וניקוי רשתית הסינון.

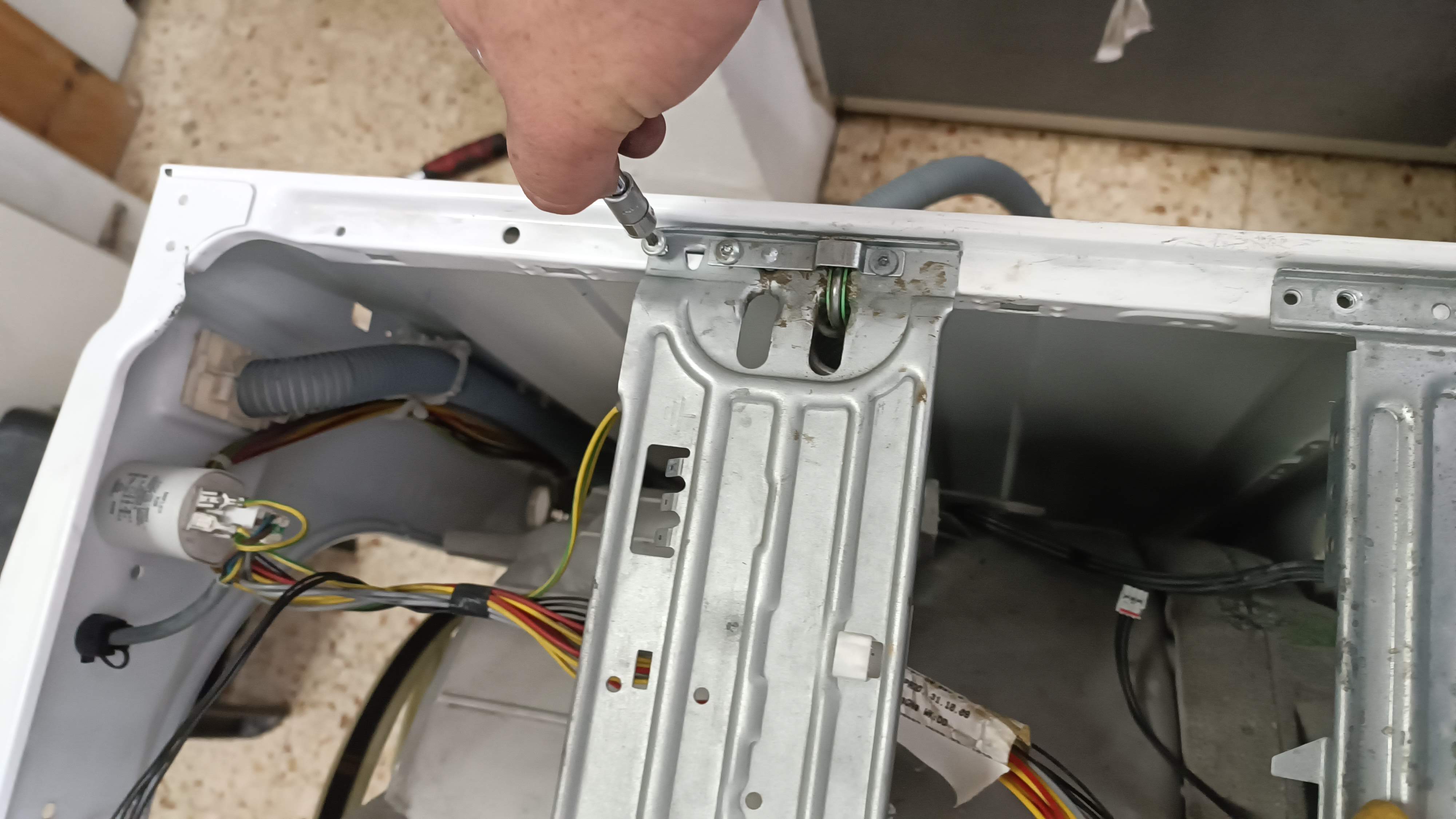

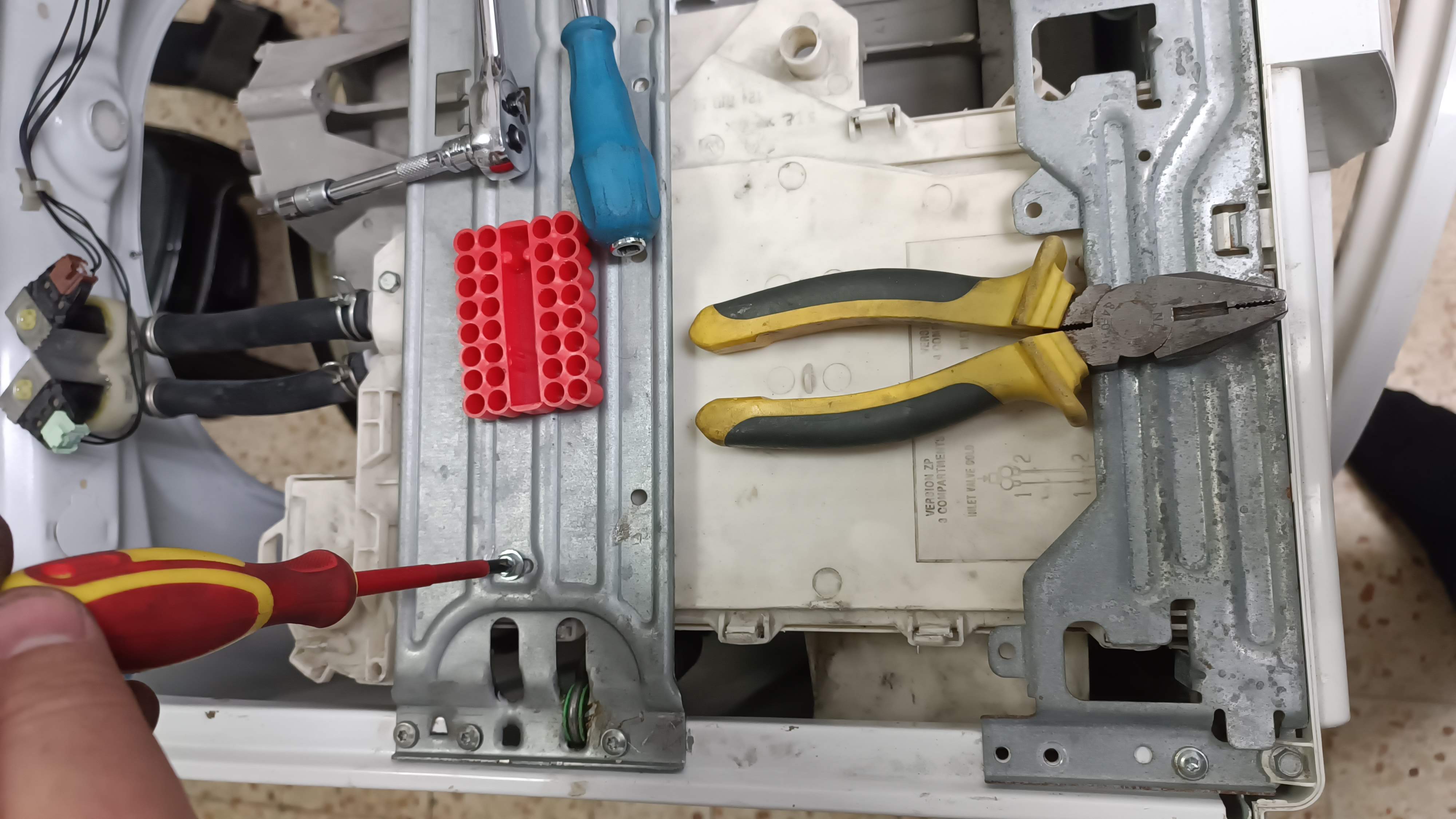

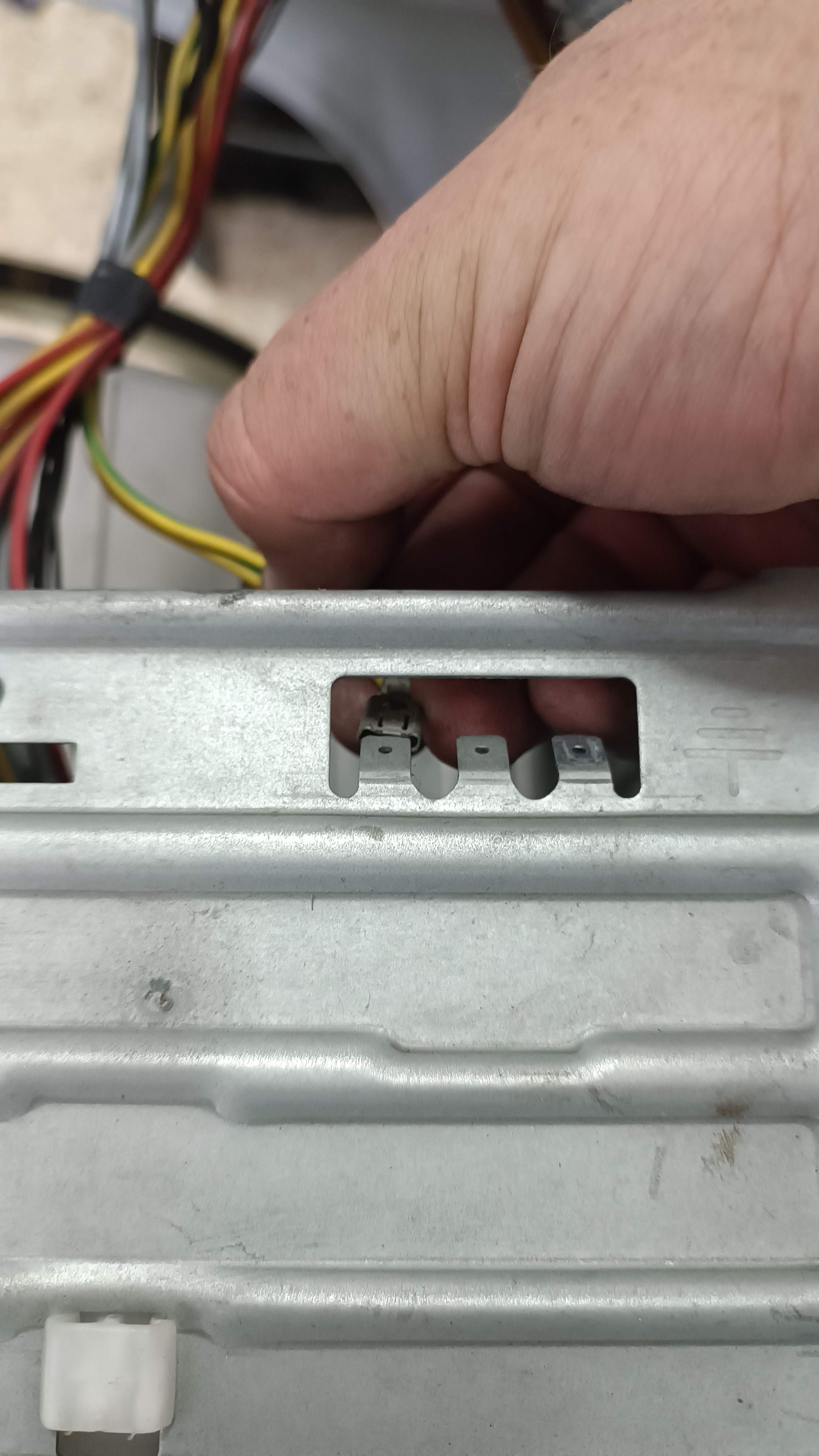

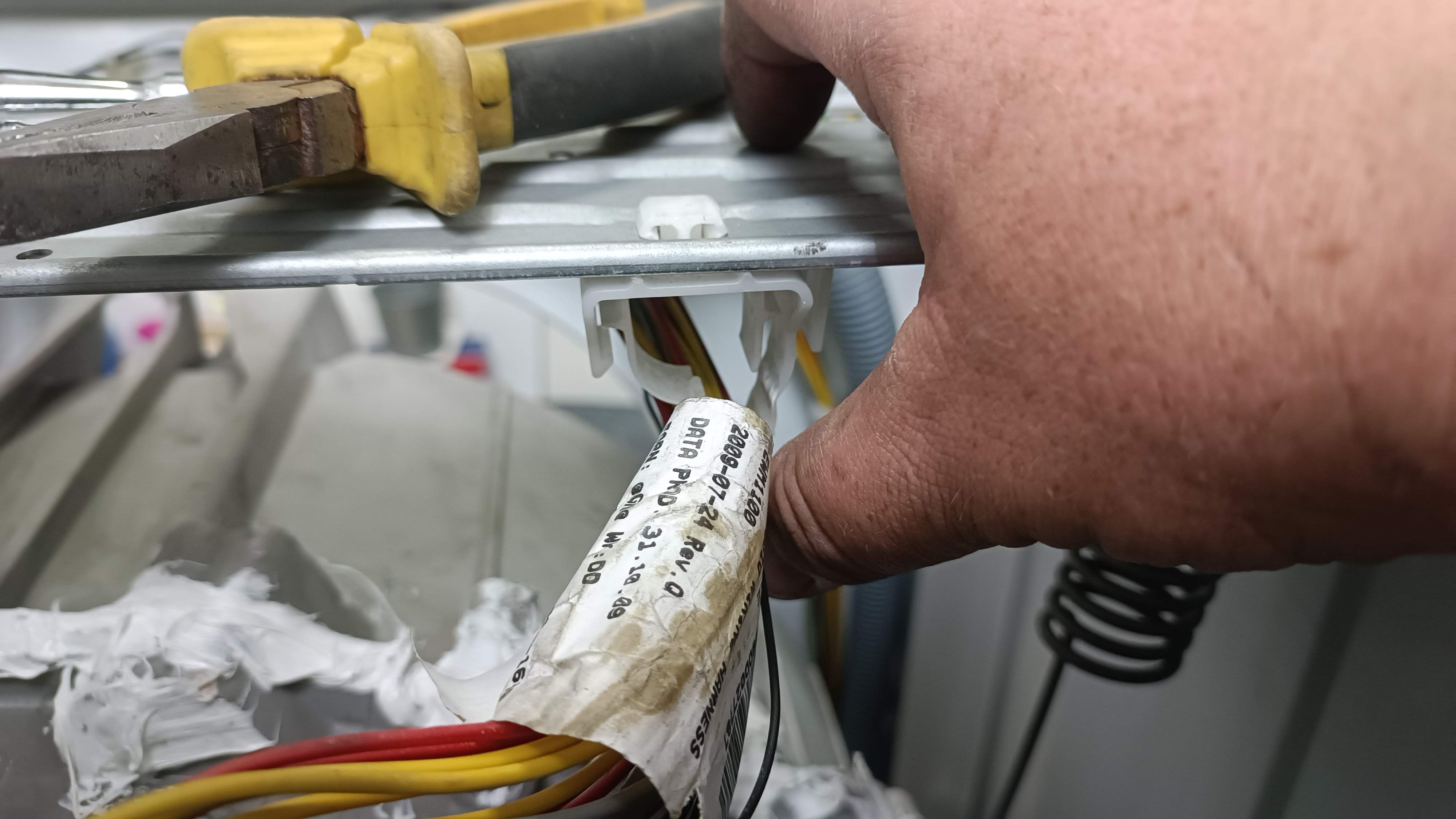

הרכבת הגשרון, החזרת צמת חוטים למקום, הרכבת הארקה לגשרון והחזרת מד גובה מים למקום.











אחרי זה נקיתי את הפילטר במשאבת הניקוז, חיברתי את המכונה למים ולחשמל והרצתי אותה דרך תפריט טכנאי, ראיתי שהכל בסדר והמשכתי לסגירת המכסים.



פה אני מריץ אותה במוד טכנאי, המספרים בתצוגה זה סל"ד כפול 10. זאת אומרת 1000 סל"ד בסוף ההרצה, מהירות סחיטה מקסימלית שלה.





בחיתוך התוף השתחררה כמות של אבנית, היה צריך כמה שטיפות יזומות בשביל להוציא אותה.

המכונה עם המיסבים החדשים עובדת חלק ושקט, הריחות הלא נעימים נעלמו אחרי ניקוי מקיף של כל הגומיות.



אל תעשו את זה. זו עבודה פיזית מאוד קשה ולקחה לי לא מעט זמן.

רק מה, עכשיו אני יודע שאני יכול לפרק את המכונה הזו לגורמים, מכיר כל בורג בה וההרגשה שעשיתי את זה, זה משהו ששווה בשבילי את כל הזמן והמאמץ... 🤣



[om2]

קרה לי גם במכונה בת 5.

העדפתי לקנות חדשה ולא לעבור את הסיוט פרוק הזה.



והיה לי נסיון איתה.

כמה פעמים החלפתי לה גו"ח.

אצלי הוא היה קדמי ככה שהיה צריך להסיר את החלק הקדמי כדי להגיע אליו.



אבל מיסבים, יש גבול.



דרך אגב, מקווה בשבילך שההדבקה הזאת תחזיק בחום ולא יהיו דליפות עם הזמן



[Buki]

נו אז מקסימום ההדבקה לא תחזיק. אקנה מכונה חדשה. 350 שקל זה לא הפסד גדול.

היה מעניין לנסות את זה,  עכשיו אני יודע לעשות את הפירוק הזה ומבין במה מדובר.

[baer]

בקיצור עשו הכל בשביל שלא יחליפו.

אני החלפתי לפני כמה שנים בתוף מתכתי ואז אמרו לי שמזל שזה לא פלסטיק כי שמה אי אפשר - הי לפחות עשית את הבלתי אפשרי!

[DareDevil]

לפני 3 שעות, om2 כתב:

גו"ח.

מה זה הקיצור הזה?

נראה לי שעליתי על הקיצור הזה גו"ח = גוף חימום, נכון?

[om2]

כן

[Ron Poh]

פעם הבא ייקח לך יותר מהר...

בעברי הייתי טכנאי מכונות כביסה של קריסטל. הייתי עובד על מכונות עם פתח עליון, שמה יש אפשרות לפתוח את הדוד עצמו ולהגיע לתוף.

במכונה הראשונה לקח לי כמעט 3 שעות.

בעקומת למידה דיי מהירה הגעתי ל ½ שעה מרגע הדפיקה בדלת ועד הרגע שאני אומר שלום, ועוד עם שתיית כוס קפה.

היום תשלם לי, אני לא עושה את העבודה שעשית, יש גבול לכל תעלול.

[Night Driver]

אחלה פרוייקט אבל לא בגלל העבודה אלא בגלל להשאיר את האישה שבוע בלי מכונה.

[hans]

אחלה פרויקט ושאפו על התיעוד.

מה שכן, מהתבוננות על החלקים, זה נראה כמו מוצר מודרני טיפוסי שלא בנוי לתחזוקה ולא מצפה בכלל לתחזוקה ... לנקות פילטר וזהו.

[Buki]

לפני 8 דקות, hans כתב:

זה נראה כמו מוצר מודרני טיפוסי שלא בנוי לתחזוקה ולא מצפה בכלל לתחזוקה

דווקא לא.

חוץ דוד התוף שמולחם ולא מיועד עקרונית לפתיחה, אפשר להחליף ולתחזק הכל - שסתומים, מעברי גומי לתוף, משאבת ניקוז, מגירת אבקה, הכל מחובר עם בנדים שאינם חד פעמיים וחזר למקומו כמו שיצא.

[Derish]

ע"פ אחד מערוצי היוטיוב החביבים עליי (שכבר הזכרתי פה בעבר), זה שהמשקולת שלך עשויה מבטון ולא מחומרים אחרים ופריכים יותר כבר מעיד על כך שמדובר במכונה 'של פעם', ומאותת שניתן לתחזק אותה עצמאית - עד גבול מסויים.



החלפת מיסבים זו פעולת אחזקה נפוצה יחסית במכונות תעשייתיות, ושם גם הגישה נוחה יותר בהתאם. טוב לדעת שיש את הסדנה בחולון לעת הצורך, אבל קשה לי לסלוח על זה שהם לא טרחו לנגב או לחתוך את הסיליקון מסביב לתוף.



אם היה לי ברלינגו צמוד ו-350 שקל לבזבז, כנראה שהייתי שוקל החלפה למכונה משומשת מדי כמה שנים במקום שיפוץ כ"כ יסודי. מצד שני, אני לא עוקב אחרי השוק מאז 2017 ולא יודע מה הסכום הזה קונה היום ביד2.



בכל אופן, תתחדש ותודה על השיתוף!



[מרק10]

לפני 5 שעות, Ron Poh כתב:

פעם הבא ייקח לך יותר מהר...

בעברי הייתי טכנאי מכונות כביסה של קריסטל. הייתי עובד על מכונות עם פתח עליון, שמה יש אפשרות לפתוח את הדוד עצמו ולהגיע לתוף.

במכונה הראשונה לקח לי כמעט 3 שעות.

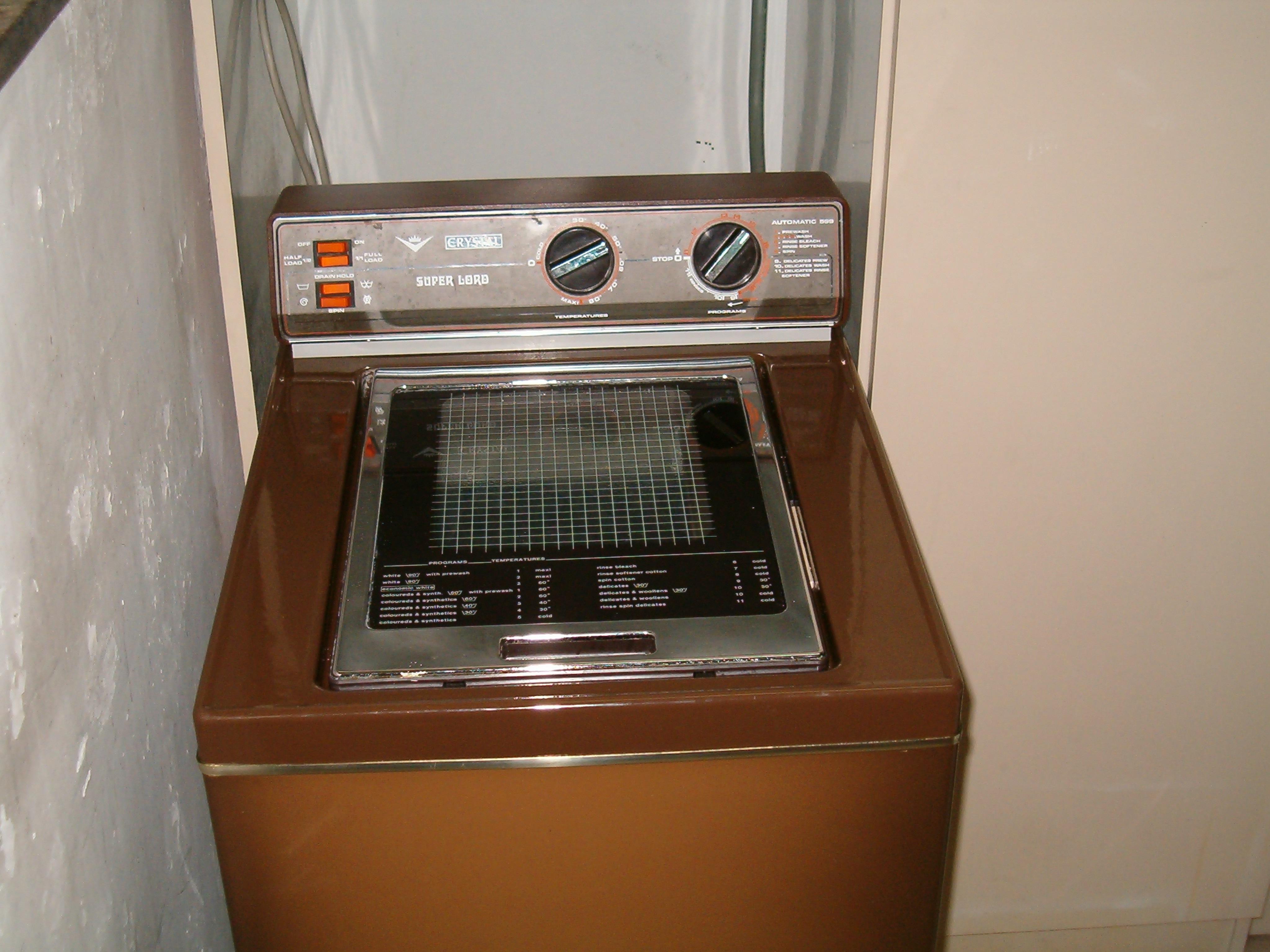

בעבר לפני כ-16 שנים החלפתי מייסבים במכונות כביסה קריסטל 559 סופר לורד המשימה לקחה לי לפחות חצי יום .

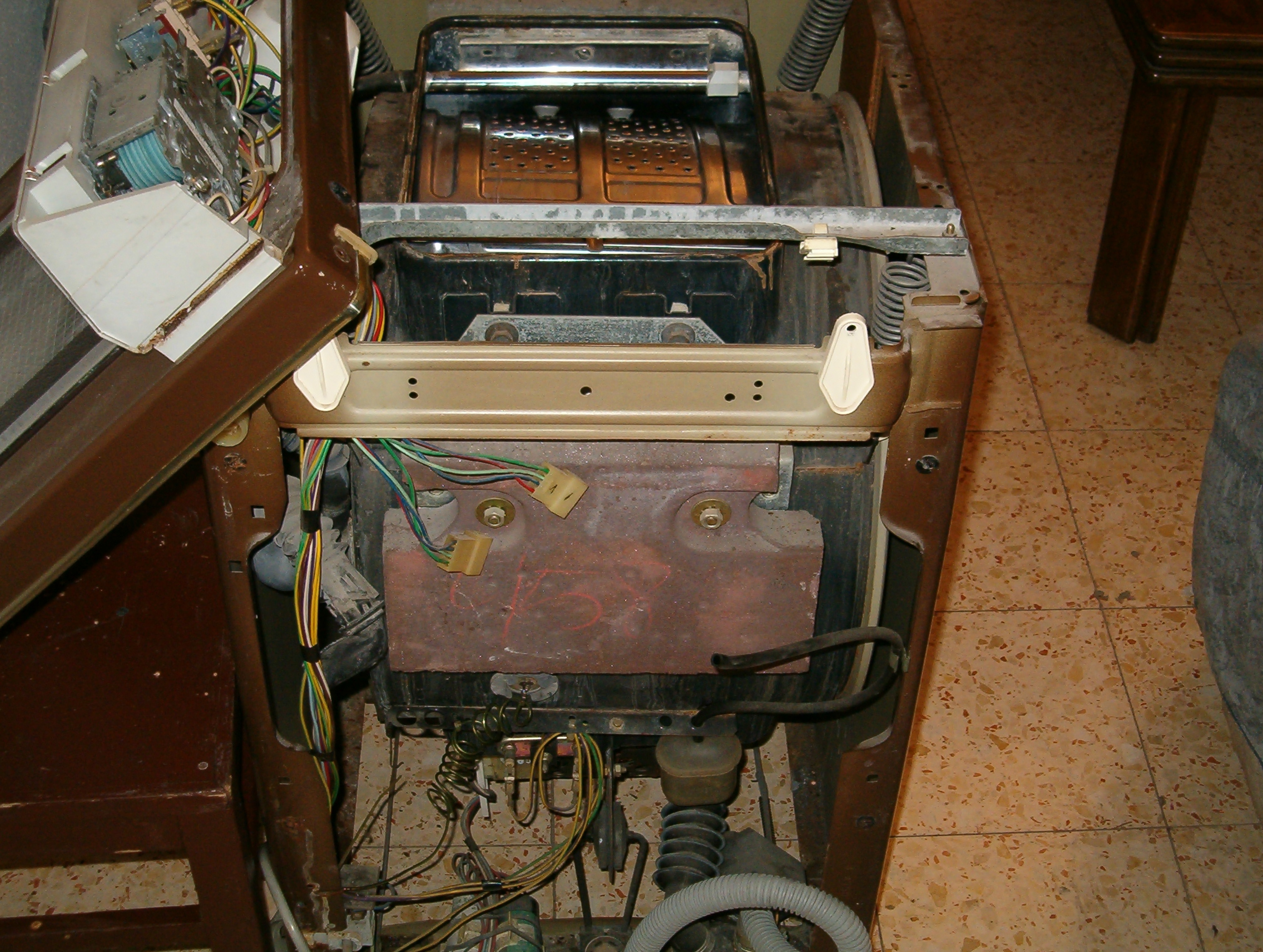

אכן היה ניתן לפתוח את הדוד מצד ימין בתמונה המצורפת אני זוכר גם שהייתי צריך לקדוח כמה ניטים בכדי להחליף את המיסב או המייסבים.

אל תשכחו שזה היה לפני עידן העלאת פרוייקטים לפייסבוק או אתרים שבהם היה ניתן להיוועץ עם טכנאים לכן המשימה הייתה קשה יותר.

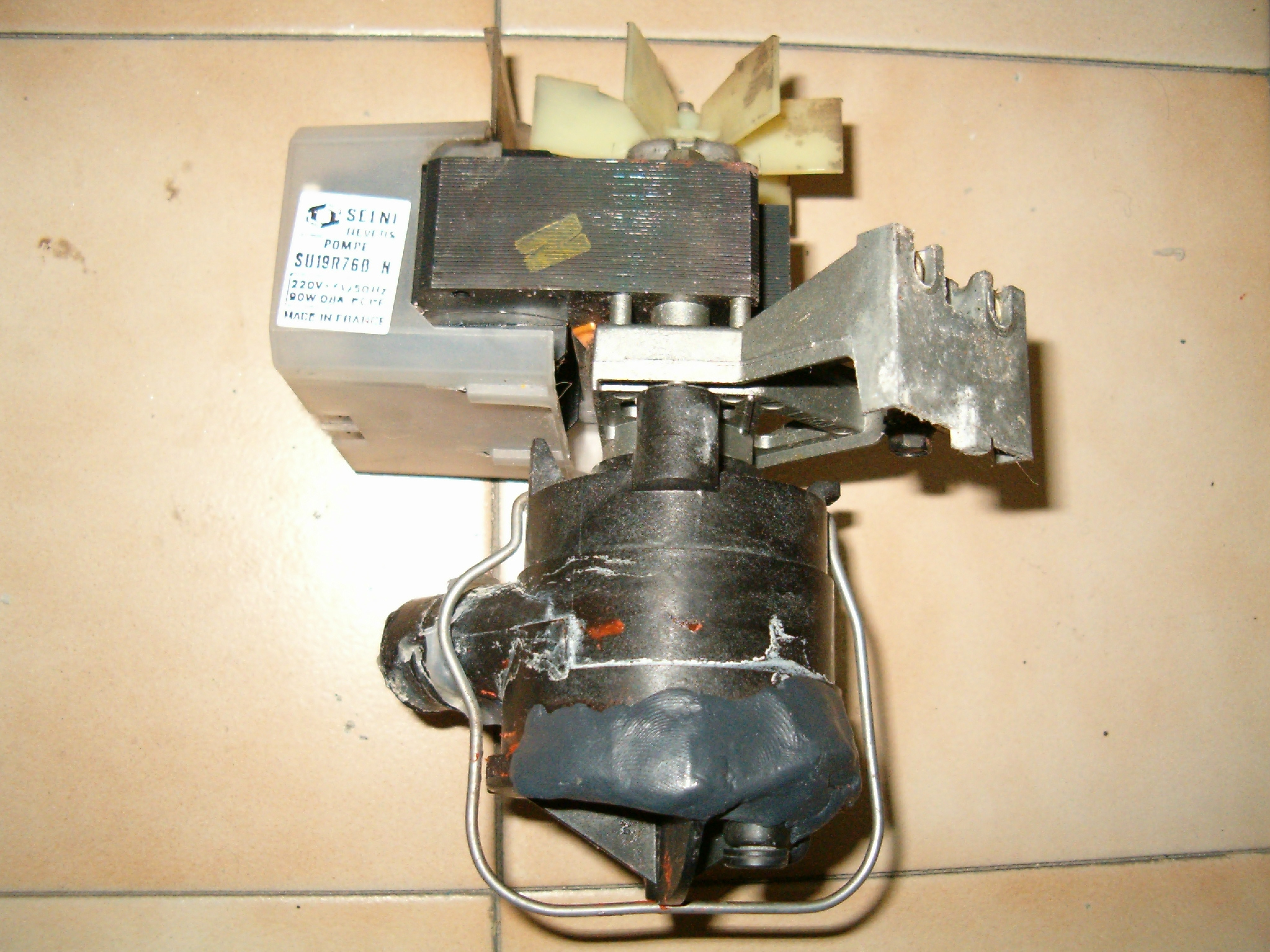

נשארו לי כמה תמונות להנאתכם.




עריכה !

בשנת 2007 נעזרתי בחברי הפורום בפירוק מספר דברים.




עריכה אחרונה ב-17 למרץ, 2023 על ידי מרק10

[Buki]

לפני 5 שעות, Derish כתב:

אם היה לי ברלינגו צמוד ו-350 שקל לבזבז, כנראה שהייתי שוקל החלפה למכונה משומשת מדי כמה שנים במקום שיפוץ כ"כ יסודי.

את המכונה המשומשת ששוקלת עוד כמה קילו מעל משקל התוף, לא צריך לסחוב בקומות ולהרים לאוטו? זה גם עבודה קשה.



ובגדול אני בגישה לא לקנות כלום משומש. למה אני צריך את הזבל של מישהו אחר, יש לי את הזבל שלי 😁

שם אני לפחות יודע מה יש לי ביד.

משתמש כל עוד עובד, מתקן מה שיכול וכשמגיע למצב שלא עובד ולא ניתן או לא שווה לתקן, קונה חדש.



לא אוהב לקנות דברים משומשים.

[מרק10]

לפני 14 דקות, Buki כתב:

ובגדול אני בגישה לא לקנות כלום משומש. למה אני צריך את הזבל של מישהו אחר, יש לי את הזבל  שלי 😁

שם אני לפחות יודע מה יש לי ביד.

משתמש כל עוד עובד, מתקן מה שיכול וכשמגיע למצב שלא עובד ולא ניתן או לא שווה לתקן, קונה חדש.



לא אוהב לקנות דברים משומשים.



מסכים.

[Ron Poh]

לפני 52 דקות, מרק10 כתב:



בעבר לפני כ-16 שנים החלפתי מייסבים במכונות כביסה קריסטל 559 סופר לורד המשימה לקחה לי לפחות חצי יום .

אכן היה ניתן לפתוח את הדוד מצד ימין בתמונה המצורפת אני זוכר גם שהייתי צריך לקדוח כמה ניטים בכדי להחליף את המיסב או המייסבים.

אל תשכחו שזה היה לפני עידן העלאת פרוייקטים לפייסבוק או אתרים שבהם היה ניתן להיוועץ עם טכנאים לכן המשימה הייתה קשה יותר.

נשארו לי כמה תמונות להנאתכם.




עריכה !

בשנת 2007 נעזרתי בחברי הפורום בפירוק מספר דברים.




כן... המיסבים מחוברים מהמפעל עם מסמרות מנירוסטה.

את המיסבים מרכיבים חזרה עם ברגים שבצידם הפנימי יש ראש מעוגל.
