ייעוץ בנושא אלקטרוני - בעיית חיבור לד מאיר ברכב

[מרק10]

טוב אז אחרי חפירות מעמיקות שריכזו את הידע שלי ואבא גוגל....



ככה:

לא היתה לי ברירה וכשעושים משהו צריך לעשות אותו כמו שצריך אחרי חפירות ולא על רגל אחת.



פירקתי את מעגל - סך הכול מעגל פשוט.

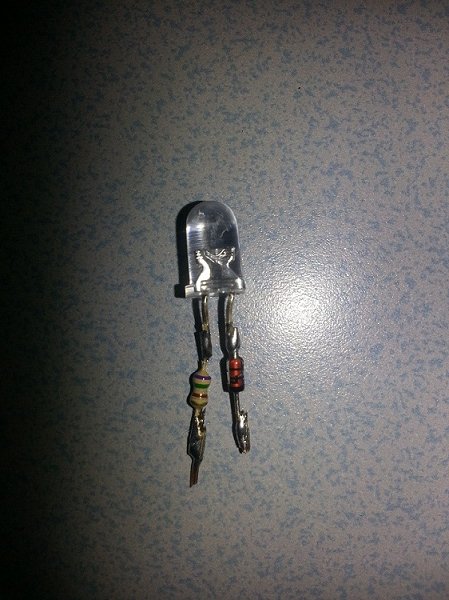

יש לד אליו מחובר לרגל אחת דיודת זנר ph4148 לרגל השניה מחובר נגד של 750 אוהם

איזה רגל של הלד היא קטודה או אנודה אני לא יכול לומר כי שניהן חתוכות.

אני גם לא מצליח למצוא DATASHEET של הדיודה...

1. זה לא דיודת זנר אלא דיודת מיתוג רגילה באריזת SMD.



2. דף נתונים של הלד הספיציפי לא תמצא מכיוון שאין שום סימון על הלד.

הלד הינו לד באריזת SMD ובדרך כלל קיימת מגרעת או מדרגה קטנה על הלד בכדי לזהות את הקטודה או סימון בחלק התחתון של הלד.



בשוק קיימים עשרות סוגים של לדים באריזות שונות ובעלי תכונות חשמליות ואופטיות שונות.

3

. הדיודה מחוברת לאנודה של הלד.



האם רק לד אחד לא עובד או כול הסטריפ לא דולק ?



אם אתה רוצה לקבל עזרה מיטבית עלייך לעלות צילום של המעגל ולהצטייד רב-מודד.

[judge_shay10]

מרק נראה לי שאנחנו לא מדברים על אותו מעגל עם לד



אני מצרף תמונה.







אגב תודה PILON על התגובה!

[מרק10]

הבנתי...זה לא משהו אורגינלי אלא מישהו הוסיף את הלד הזה.

ככה לא נראה מוצר מקורי של הייצרן.



יש לך רב-מודד ?



אם אין ברשותך רב מודד חבר ישירות ללד סוללת כפתור של 3 וולט בכדי לבדוק אם הלד תקין. שים לב לקוטביות.

[judge_shay10]

כן, יש לי רב מודד.



לא ידעתי את זה עד שפירקתי את החיבור לגמרי שזה משהו מאולתר.

בכל אופן אני צריך אחד כזה שיעבוד שוב ויהיה עמיד יותר .



יש טעם לבדוק מה הולך שם או פשוט להרכיב מעבל אחר משלי עם חלקים דומים / שונים...?

[מרק10]

אתה יכול לבנות תאורת לד משלך.

1. בחר את צבע הלד הדרוש לך.

2. בחר לד לעוצמת תאורה הנדרשת.

3. תלחים בטור ללד דיודה מסוג 1N4007 ונגד טורי בהתאם לחישוב שנבצע.



אתה יכול גם לרכוש פס לדים מוכן למתח של 12 וולט.



אתה כול החלקים אתה יכול לרכוש אצל סימן טוב אלקטרוניקה בת"א.



הלדים הנמכרים בדיל אקסטרים או ב-EBAY שווים לתחת ונשרפים מהר מאוד.
