ממסר עם הזמן, הקיים רכיב כזה?

[aviv007788]

שלום לכולם,

אני מחפש רכיב סגנון ממסר, שכאשר הרכיב יקבל 12 וולט

הוא יוצא 12 וולט לכמה שניות, לצורך הדוגמא משהו כמו 5 שניות.



הקיים דבר כזה?

[Tzvika-Pick]

כן, זה נקרא טיימר. הרעיון דומה לזה שקיים במנגנון הוישרים - מקבל מתח קבוע ומוציא פולסים של מתח בתזמון שונה (במקרה שלך, פולס אחד בודד).

[סולל הדרך]

מכונה גם רב רטט חד יציב.

ניתן למימוש פשוט עם רכיב מסוג LM555.

[מרק10]

שלום לכולם,

אני מחפש רכיב סגנון ממסר, שכאשר הרכיב יקבל 12 וולט

הוא יוצא 12 וולט לכמה שניות, לצורך הדוגמא משהו כמו 5 שניות.



הקיים דבר כזה?



אנא ציין איזה עומס אתה רוצה למתג בעזרת הממסר או במילים אחרות כמה זרם צורך המעגל.

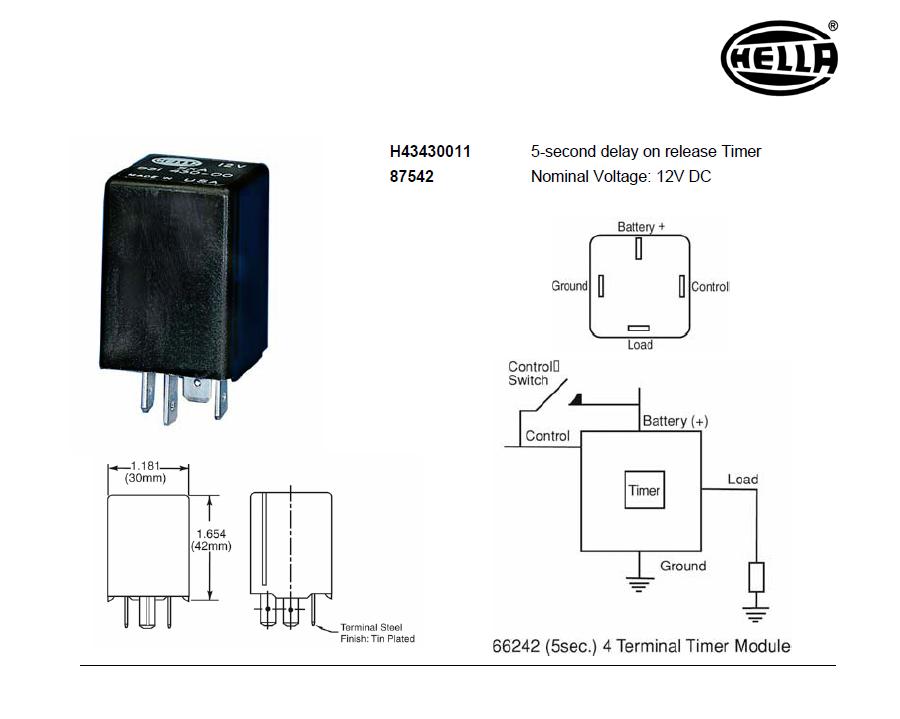

נסה לרכוש ממסר/טיימר תוצרת HELLA אצל גל-אור בת"א או לבנות מעגל מתאים.



ראה תמונה מצורפת ומק"ט.

[BEEKER]

מרק, יש לך שירטוט לבנייה עצמית של כזה דבר? ( ממסר12V רגיל עם קביעת זמן של נגד+קבל).

אני קניתי פעם מעגל מוכן ל12V שכולל ממסר+טיימר מובנה (כולל אפשרות כיוון זמן ע"י בורג כיול).

[מרק10]

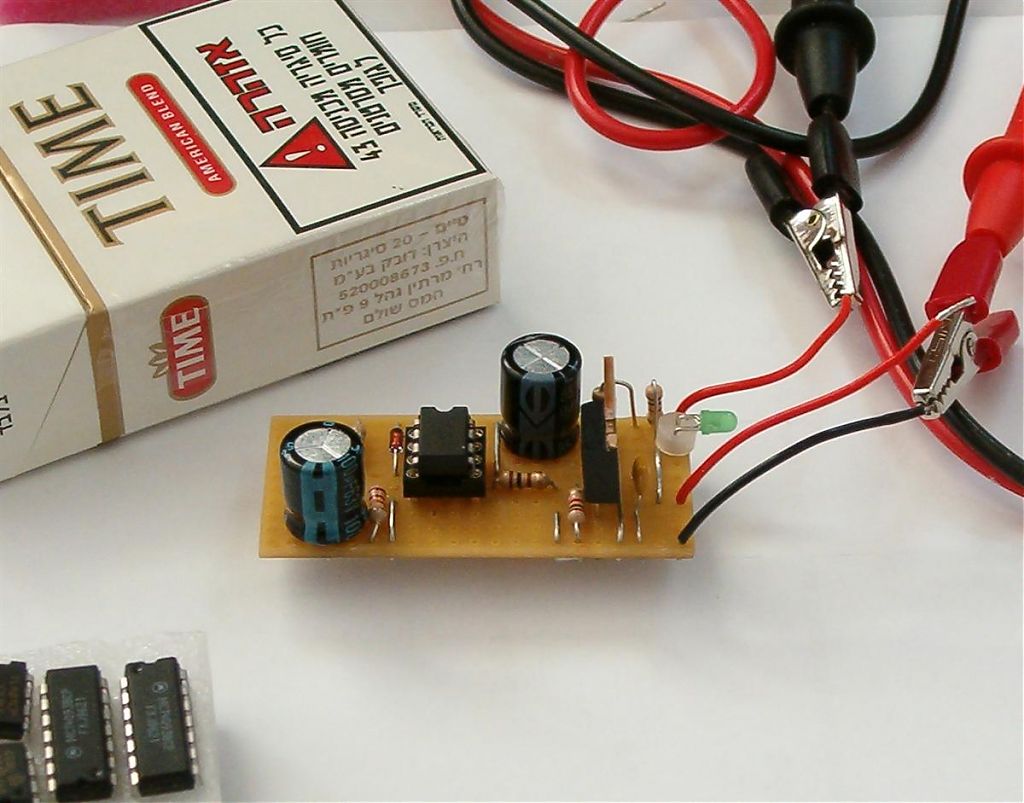

מצורף שרטוט לבניית טיימר ל-100 שניות שמסוגל למתג זרמים של עד 2 אמפר (יש צורך לחבר גוף קירור קטן לטרנזיסטור BUZ11).



על-ידי שינוי ערכי הרכיבים ניתן לשנות את זמן ההשהייה.



ניתן לרכוש קיט בקישור

http://www.dgelect.co.il/products/139240

Automatic Power-Off.pdf

[aviv007788]

אנא ציין איזה עומס אתה רוצה למתג בעזרת הממסר או במילים אחרות כמה זרם צורך המעגל.



נסה לרכוש ממסר/טיימר תוצרת HELLA אצל גל-אור בת"א או לבנות מעגל מתאים.



ראה תמונה מצורפת ומק"ט.



מדובר על 12V, 55W

להכנס לחנות חשמל ולבקש טיימר או ממסר טיימר?

ראשית, תודה לכולם.

אני מבין שכבר קיים כזה מוצר בשוק ככה שאין לי את הצורך לבנות מעגל כזה.

BEEKER- נשמח לדעת היכן קנית מעגל כזה? ומה עלותו?

[מרק10]

אתה זקוק לטיימר שמסוגל למתג זרם של 5 אמפר לפחות.

[aviv007788]

ביררתי פה באיזור ומדובר על מחירים של בין 300-500 ש"ח.

האם אלו המחירים?

[מרק10]

אנא צרף דף נתונים או תמונה של הטיימר שעולה 300 שקל, לי זה נראה מוגזם.



בכול מקרה הטיימר שבניתי לפי השרטוט שצירפתי ייעלה לך כ-15 שקל עלות החלקים בשדרות הר-ציון.

[Tzvika-Pick]

ביררת אצל גלאור ברחוב שונצינו בת"א?

גש מחר בבוקר לדלפק הלקוחות הפרטיים, יש שם בחור נחמד ששכחתי את שמו (אולי נתי?) שבטוח ידע על מה אתה מדבר.

[aviv007788]

תודה לכולם.

מרק- אין כל שרטוט או תמונה של המוצר. רק נכנסתי ולכמה חנויות באיזור וזה המחיר שנתנו לי

צביקה- אני מאיזור הדרום ולכן רק יום חמישי אקפוץ לשם. תודה



יש למישהו ממכם מושג מהן עלויות של רכיב כזה? מדובר על 15-30 או 100-200 ש"ח?

[Soundman]

יש רכיב מוכן.

שהוא נקרא טיימר לחלונות חשמל.

זה מעגל קטן. עם כ 8 חוטים יוצאים ממנו.

יש לך עליו פלוס ומינוס. כניסה לפקודה בפלוס ובמינוס. ויציאה לפקודה בפלוס ובמינוס. ועוד שניים או שלושה חוטים.

הוא עם כפתור שאתה מסובב. וקובע את זמן הפקודה. בין 5 שניות לדקה בערך.

הוא עולה כ 50-100 שקל. בכל חשמלאי רכב שמתעסק בחלונות חשמל.





יש לי אחד כזה איפה שהוא בבית.

אני יחפש אותו ויעלה תמונה.



אגב אתה יוכל לפנות ליוסי (מתקין על ) בפורום אודיו. קניתי בזמנו אחד כזה ממנו.

[BEEKER]

אפשר לקנות את המעגל הזה (טיימר) בחנויות לאביזרי רכב (אצל כל מי שעוסק באזעקות).

משתמשים בטיימר כדי לתת פקודה למעגל חיצוני ולא כדי להחזיק עומסים,

(לדעתי אתה צריך עוד ממסר פשוט-N.O ואז בקבלת פקודה מטיימר-מעגל ייסגר דרכו, וכמובן פיוז בכניסה).
