חישוב זווית עליה מקסימלית עבור רכב צעצוע/פרוייקט קטן שאני עושה

[Guest Automatic1]

שלום רב וצהריים טובים לכולם,



שאלה לי אליכם האם תוכלו לעזור לי לדעת האם מה שאני עושה זה נכון.



אני צריך לחשב בפרוייקט הקטן שלי זווית עלייה מקסימלית של הרכב שלנו למשל, נגיד כמה אני יכול להגיע לשיפוע איתו.



יש לנו את כל הנתונים, מנוע, כמה מטרים לדקה, חישבנו את M וכו'.



אלו הנתונים:



M=16KG/CM



V=3.8 m*min



נתוני המנוע:



speed, rpm: 8

gear ration reducer: 1:864

Instant torsion, kg/cm: 30



לא יודע אם זה קריטי אבל יש לנו 2 מנועי 12V אחד לכל גלגל קדמי ( בכדי שניתן יהיה לפנות ימינה שמאלה וכו' ).

המנוע הוא מסוג (IG-42 (12 VDC



המומנטים שצריכים לעבור ממנועים לגלגלים:



F = כוח שנותן מנוע 1 לתנוע התחלתית



N=G~VA + VB ~ 7

F* = N*MU

F*= 7*0.3 = 2.1 kg



לפי הנתונים האלו הרכב שוקל 7 קילו נכון?



אודה לכם מאוד על תשובתכם במידת הצורך גם אוסיף את כל הפרטים האחרים אם צריך כמובן או מה שחסר.



*** עריכה *** :



החיכוך שנקבע הוא 0.3 למשל, גלגלי פלסטיק עם חצץ, עפר, חול וכו', שאני יודע שהמקדם חיכוך שלהם הוא בין 0.4 ל 0.5 אבל לקחנו מקדם חיכוך למשל של 0.3 בכל מקרה.

עריכה אחרונה ב-24 ליולי, 2014 על ידי Automatic1

[Romek]

אתה מתכוון לטיפוס על שיפוע ממהירות אפס?



מהנוסחאות שכתבת קשה לפענח את כוונותיך.

[Guest Automatic1]

היי תודה רבה על התשובה.



הכוונה היא מנסיעה רגילה למשל ונתקלת בשיפוע זה למשל חישוב כזה עד שהמהירות תגיע ל 0 או עד שהיא תיעצר, הכוונה עד כמה אני יכול לעלות בשיפוע עם הרכב הזה?

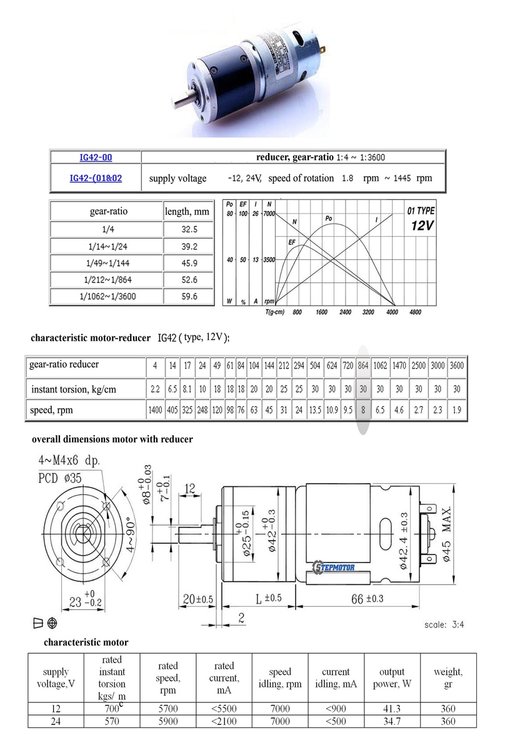

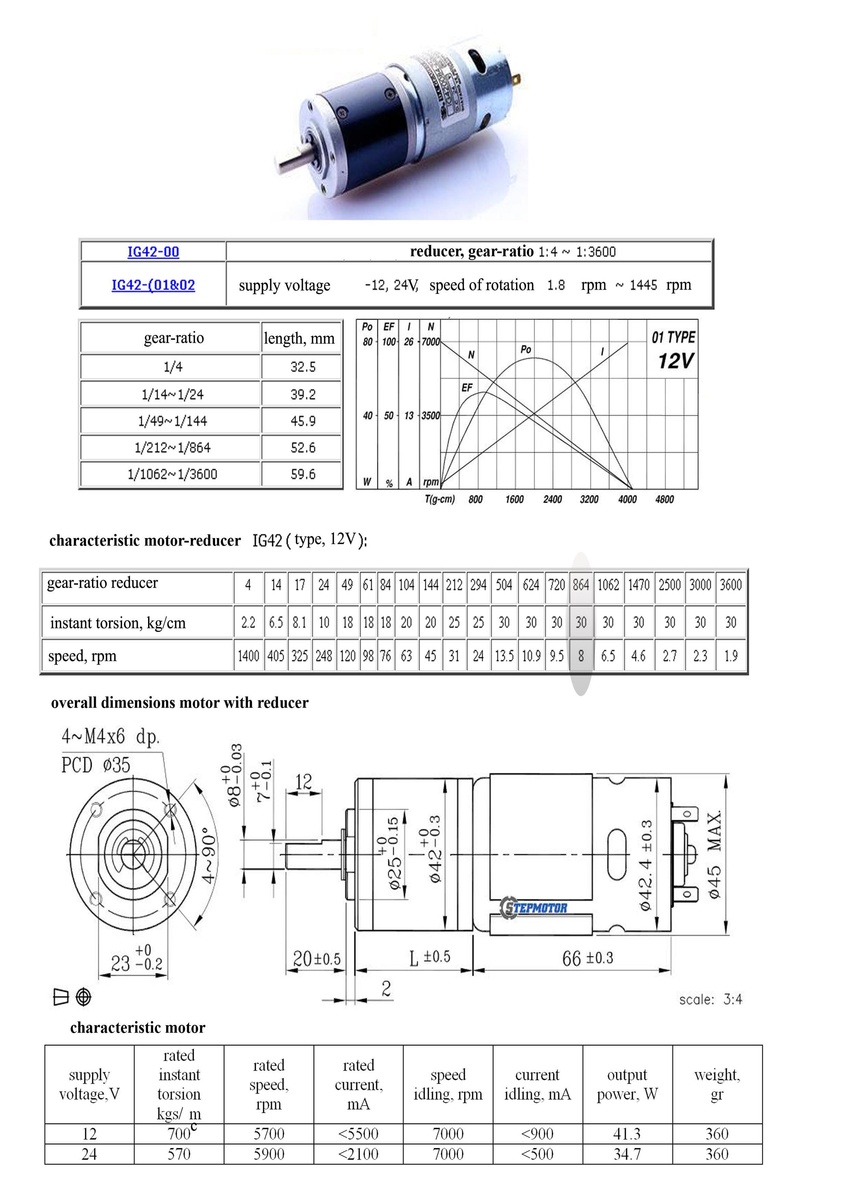

*** אני מוסיף כמה תמונות, האחת של דף מפרט יצרן של המנוע ( יש לנו 2 כאלו, אחד לכל גלגל קידמי )



כמו כן, מוסיף את דף החישובים למשל שבוצע. ( קובץ וורד של החישובים להבנה טובה יותר )

mehanika.doc

עריכה אחרונה ב-24 ליולי, 2014 על ידי Automatic1

[Romek]

מותר לדעת למה דוקא קידמיים מניעים?

בהקשר של טיפוס בשיפוע, יש יתרון להנעה אחורית.

[Guest Automatic1]

כן, בוודאי.



זה פרוייקט גמר להנדסאים פשוט, שמבוסס על פרוייקט קודם שהיה מעולה. פשוט אצלנו ביקשו גם משום מה להוסיף זווית שיפוע וכו'... למרות שכעיקרון זה רכב עם גלאי מתכות וכו' שנוסע פשוט וסורק וכו'.

הקטע שהתכנון והשרטוט הקודם, הסוללה הינה מאחורה וכו', מה שהיה דורש מאיתנו חישובים מחדש, תכנון מחדש. זה כרגע לא מאפשר שינוי שכן זה ידרוש ממני ומהשותף שינוי כל עבודת הסולידוורקס שעשינו והיא די מרשימה.

זה פרוייקט בסיסי מאוד ופשוט, הדגם הזה לא ייבנה אפילו אלה רק בתיאוריה וזאת אחת השאלות שהמנחה אמר כי ראש המגמה ביקש לדעת וכו', אולי בכדי להציג ידע נוסף ... אין לי מושג.

הייעוד של הרכב בסה"כ כעיקרון, לנסוע לאט לאט "לסרוק" וכו' וזה הכל בעזרת שלט והכל, יש סכמות וכו'.

פשוט יש תקטע של השיפוע.

כמובן ובוודאי שבמידה וזה היה מתוכנן מראש לשיפועים תכנון מיקום הסוללה, המשקלים, המנועים היו אחוריים או בכלל, 4 מנועים אם כבר וכו', אני הייתי עושה תכנון הרבה יותר איכותי ורציני וצמוד לחיים האמיתיים מן הסתם. אבל מפאת זה שבגלל שזאת תוכנית מאוד מסויימת ויש להגיש את הפרוייקט עד לסוף החודש הזה נדרשנו להציג את זה.

כרגע יש בעיה להשיג אנשים או לקבל עזרה בגלל המצב בדרום ( אני מהדרום ) לכן אם יש אפשרות להעזר בחבר'ה מהאינטרנט זה יהיה נחמד מאוד.

[Romek]

הייתי מחלק את הבדיקה לשני חלקים:



1. בדיקת הנורמל בין הגלגל המניע לבין הקרקע, כתלות בזווית.

בהנחה ומרכז הכובד לא בין הגלגלים, ולא נוטה יותר לכיוון הגלגל המניע, יש נקודה בה הנורמל יהיה נמוך מהדרוש.



2. השוואת הכוח המניע מהגלגלים, מול הכוח הנגרם מעלייה בשיפוע.

הכוח המניע הוא קבוע (יחסית, בהנחה והרכב במהירות בה עקומת המומנט קבועה) הכוח המתנגד לעליה הוא בעצם משקל הרכב (מסה כתלות בזווית).
