חיבור אינטרקום חדש


dir="rtl" style="text-align:right;"> שימו לב! השרשור הזה בן 4726 ימים, שזה ממש ממש הרבה ולכן הוא ננעל.

אם אתם פותחי השרשור ו/או יש לכם עדכון רלוונטי לנושא - פנו לאחד המנהלים ונפתח את השרשור חזרה לתגובות.

פוסטים מומלצים

פורסם

בוקר טוב לכל תותחי הפורום :lol:

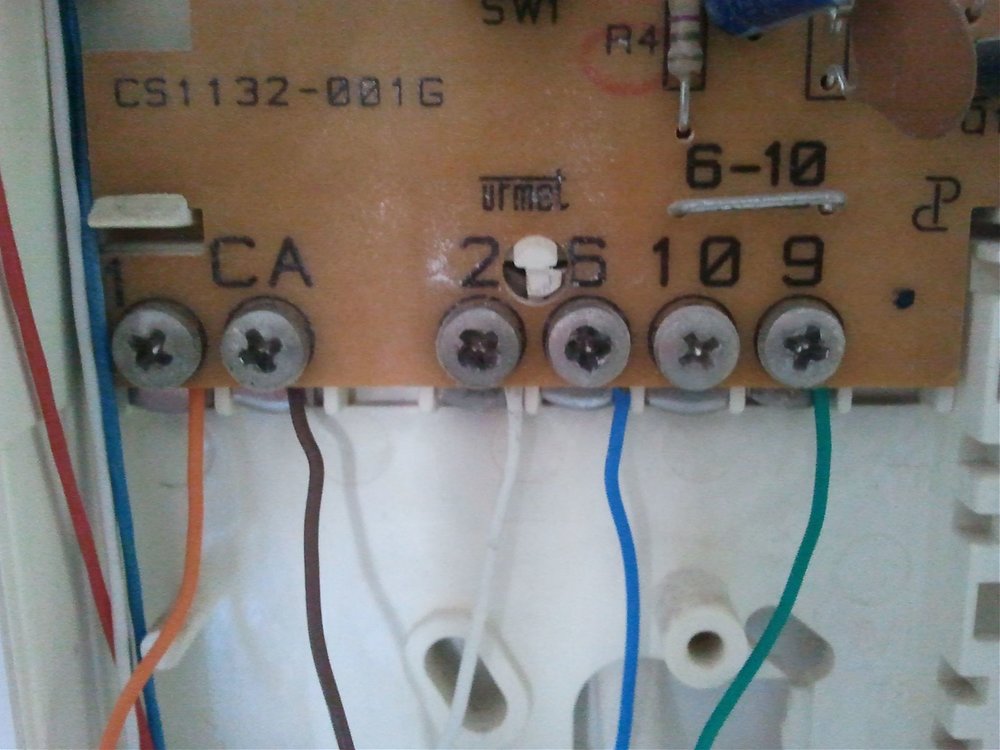

אינטרקום ישן בבית הורי שברצוני להחליף (צילום של החיבורים מצורף ).

בבדיקת אלימינציה שעשיתי (ניתוק חוט ובדיקה מה לא עובד ) גיליתי ש :

חוט כחול-מס' 6- צלצול

חוט לבן -מס' 2- מיקרופון

חוט כתום- הכי שמאלי -אוזניה

חוט ירוק -מס' 9 - פתיחת דלת

חוט חום - סימון CA - כנראה חיבור משותף.



עכשיו כשאני מחבר כל חוט אל המיקום שלו באינטרקום החדש, לא עובד .

לא ברור לי מה עשיתי לא נכון.

מצורפים תמונות .

אשמח לשמוע עצות איך לחבר נכון.

המשך יום טוב.

2013-08-09 12.23.26.jpg

2013-08-09 12.28.16.jpg

פורסם

למרות שייתכן שאם תיקח שני טלפונים ותראה בשניהם את אותה סכמה, הם לא בדיוק זהים.

תתיעץ עם מי שקנית אצלו, אם אפשר תחזיר ותקנה אצל אנטנות רצון.

מסביר עוד בחנות בסבלנות, עד שתגיד הבנתי. ובזמן ההתקנה אם תרצה הוא זמין כחבר טלפוני.

ובנוסף יש לו מחירים מצויינים

פורסם

חוט כחול-מס' 6- צלצול

חוט לבן -מס' 2- מיקרופון

חוט כתום- הכי שמאלי -אוזניה

חוט ירוק -מס' 9 - פתיחת דלת

חוט חום - סימון CA - כנראה חיבור משותף.



נעשה סדר מחדש:



1 - אוזניה (אצלך זה כתום. שים לב שבצמוד אליו מצד שמאל יש כיתוב "1")

2- מיקרופון

6- צלצול\זמזם

9 - פתיחת דלת

CA - משותף

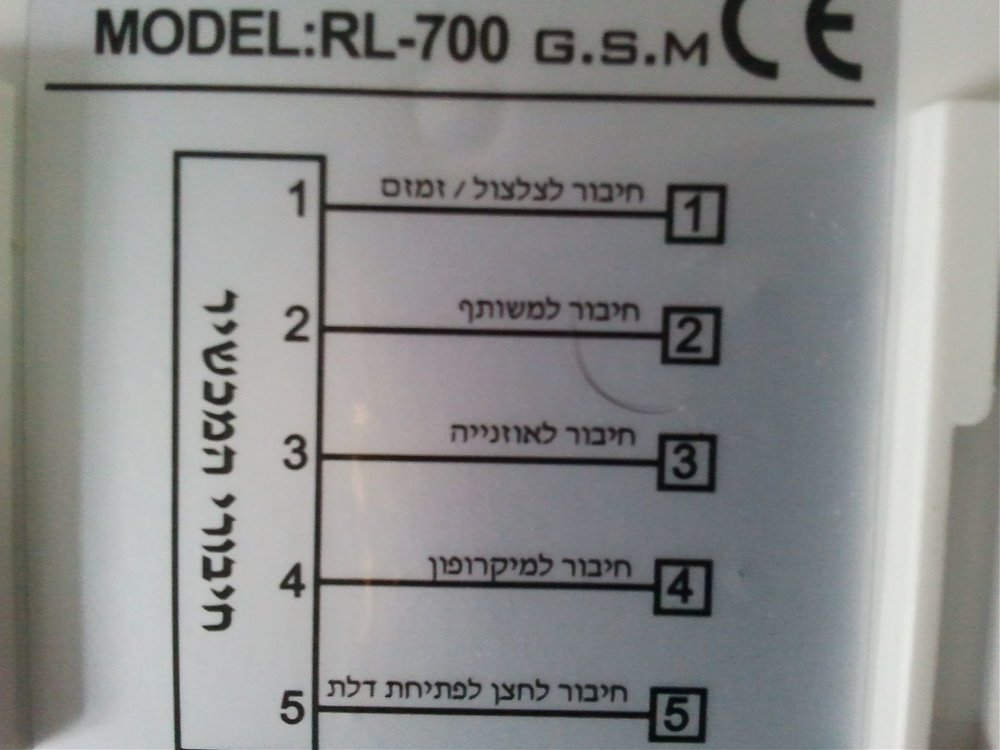

לפי השירטוט הנפוץ ביותר ברשת, ולפי הכיתוב על הלוח המודפס שלך, החוטים תואמים כמעט לחלוטין לדגם של URMET.



אם נתבסס על טבלה,אזי החיבורים הם:

1 - נכון

2- נכון

9- נכון

CA - לא נכון (במקרה של URMET זה מספר 7) = זמזם\צלצול (אתה רשמת שזה כנראה החוט המשותף)

6 - לא נכון - אתה רשמת צלצול\זמזם אבל לפי השרטוט זה המשותף.



בקיצור, תחליף בין CA ל-6 באינטרקום החדש ותראה אם זה עובד.



איציק
