אלקטרונאים? איך לחזק/להצמיד כבל שטוח.

[סולל הדרך]

מדובר בצג LCD של פסנטר חשמלי של ימאהה

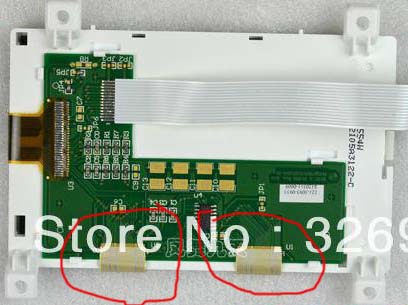

ה flat cable שמוקפים בעיגול, מודבקים באיזה דרך לא ברורה למעגל המודפס

עם הזמן המגעים נדפקו - אם אני מצמיד עם האצבע הכל תקין.

חבל לי על 100 דולר לצג חדש.

יש למשהו מושג איך נוצר החיבור במקור ואיך לתקן את המגע?

[SHAI-SPORTWAGON]

יש דבק מיוחד לנ"ל, אין לי מושג איך קוראים לו, תלך למעבדה או מקום שמתעסק אם זה וזה יסתכם להערכתי בכמה עשרות שקלים.

לגבי שם/סוג הדבק חכה לעוד תגובות או חפש באינטרנט.

[סולל הדרך]

עוד תגובות?

[erezfed]

יש דבק נחמד של 3M , מוליך בציר Z בלבד, איתו מדביקים את הפלאט הזה וכך גם נוצר המגע החשמלי. סוג ההדבקה הזה קיים באייפוד דור 2, אכלתי איתו מרורים אבל ברגע שאתה לומד לעבוד עם הדבק הזה זה מגניב לגמרי.



יש לי כמה חתיכות, וכן לינק ב -EBAY , קצת שוחטים על סטריפ של 10 ס"מ, אבל לא פשיטת רגל. מאיפה אתה?



הדבק נקרא 9703 Z-axis (בשפה חופשית) , חפש את זה בEBAY. בזמנו אביבZ מנהלנו היקר עזר לי למצוא את זה (וגם מרק היה בתוכייה איכשהו) , אז תודות להם.



הטיפ שלי - תשמתש בדבק דו"צ חזק על מנת להצמיד את הכבל באיזור שמחוץ למגעים (שאותו תדביק עם ה-9703), כי אם הכבל זז קצת העסק מזייף.

עריכה אחרונה ב-25 לינואר, 2015 על ידי erezfed

[סולל הדרך]

לא הבנתי איך הדבק הזה יכול לעזור.

מה שמצאתי הוא ראש מיוחד למלחם אותו מצמידים לפס, מחממים אותו במידה הנכונה וזה מחדש את החיבור.

http://p1repair.com/blog/lcd-repair-missing-lines/

בכל מקרה הזמנתי לי אחד מאלי אקספרס, נחיה ונראה.

[erezfed]

אכן לא הבנת.



ממה שאני רואה בתמונה, הפלאט מתחבר לבורד עם הדבקה ולא הלחמה.

דמיין דף נייר מונח על השולחן לפניך, ציר X זה לרוחב הדף, ציר Y זה לאורך הדף, ציר Z זה לתוך הדף (פנימה ממש). זה אומר שאם אתה מדביק את הדבק הזה על השולחן, אפשר להעביר זרם לתוך הדף, והלאה אל השולחן.

זה בדיוק מה שאתה צריך שם, אם אתה מדביק את זה בין הפלאט לבורד, זרם יזרום מהפלאד, אל הבורד, וככה נוצר המגע החשמלי.



אין לי דרך יותר טובה להסביר את זה.

[flytomars]

זה בעצם מטריצה של סיכות קטנות ומוליכות? זאת אומרת מוליך רק בציר מעלה \ מטה ולא לצדדים?

אגב, כמו שאומר הסגן מנהל אצלנו בהקשרים אחרים-

הבנאדם שהמציא את הפלאט כייבל, "צריך לחנוק אותו מול ההורים שלו"

[סולל הדרך]

הבנתי,

הבעיה היא שהמוליכים נורא קטנים והסיכוי שלי להחזיר אותם למקומם לאחר פירוק... קטן מאוד.

אני אנסה את עניין החימום, אם לא יפתור אשקול את הדבק.

תודה.



מעניין מאוד הדבק הזה! רעיון גאוני.

[אביב]

כדוגמת זה:

http://multimedia.3m.com/mws/media/51969O/z-axis-tapes-70-0709-3772-0-pdf.pdf?&fn=Z-Axis%20Tapes%2070-0709-3772-0.pdf

[erezfed]

ואני חשבתי שאביב עבר לאי בודד בלי חיבור רשת..... איפה נעלמת ?!?!
