התחממות כבלי מתח של פנסי הערפל לאחר ההתקנה?

[יוני 110]

ואצלי עובר כבל 50MM בתוך הרכב אז? הבעיה היא לא בעובי או בזרם שעובר הבעיה היא בדרכ בהתקנה לקויה.



מישהו מוכן להסביר לי מה ההבדל בין כבל AC לכבל DC?? לדעתי בבל"ת אחד גדול, מה שמשנה זה עובי הכבל והחומר ממנו הוא עשוי (כל חומר והמוליכות/ התנגדות שלו)

[asafay1]

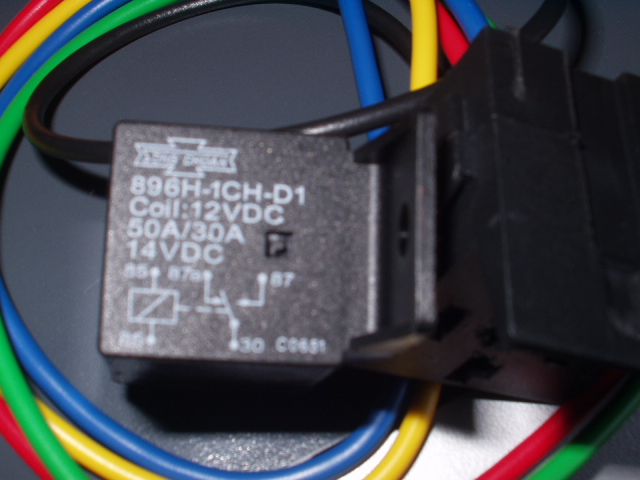

טוב היום רכשתי ממסר 30A ובית ממסר[תמונה].

לפי מה שהבנתי:

30-מתח ישיר מהמצבר[פיוז באמצע].

87-מתח ישיר מהריליי להדקי ה+ של הפנסים.

86-מינוס של הריליי לשילדה.

85-זרם נמוך מהמפסק לריליי.

87a-לא בשימוש.

אגב העובי של הכבלים שהשתמשתי לפרוייקט ,כידוע כבלי חשמל מחוט תלת גידי,בקוטר של 1.5mm לגיד.[דומים גם בעובי של החוטים המחוברים לבית ממסר שקניתי,שאצלו כל חוט בעובי 16AWG.

עכשיו ,היות והריליי ימוקם קרוב למצבר ולפנסים,ולכן המרחק של ה+ ממנו ועד ל+ של הפנסים יתקצר מאד[אורך של לא יותר מ80 סנטים] אז אני משאיר את החיווט לפנסים[+-] כמו שהוא[1.5mm] .

[יוני 110]

אגב העובי של הכבלים שהשתמשתי לפרוייקט ,כידוע כבלי חשמל מחוט תלת גידי,בקוטר של 1.5mm לגיד.[דומים גם בעובי של החוטים המחוברים לבית ממסר שקניתי

[1.5mm] .



מנסיון רע עם בית ממסר כמו שקנית, עובי החיווט שלו הוא 0.75A ורק נראה עבה (1.5, 2.5)

תגלוף את הכבל ותגלה אם אני צודק או טועה.

בעיקרון לא צריכה להיות בעיה מיוחדת לעבוד גם עם 0.75 שמגיע עם הממסר למרחק קצר (10 ס"מ) ולהמשיך אותו עם 1.5 או אופילו 2.5, למרות שהאידיאל הוא כבל אחד בין רגל הממסר ועד הצרכן הסופי (ללחוץ לו סופית שתיכנס בבית הממסר)





לגבי צורת החיבור אתה צודק רק שאני הייתי ממתג (-) מהמפסק במקום (+)

[asafay1]





לגבי צורת החיבור אתה צודק רק שאני הייתי ממתג (-) מהמפסק במקום (+)

יוני צהריים טובים,

אשמח להסבר על המודגש באדום.

תודה מראש.

[ba323f]

הוא מתכוון שלמפסק יתחברו חוטים רק ה- והמפסק בעצם ינתק את ה- ויחבר..

אני לא רואה בזה שום יתרון..

תעשה כמו שכתבת וזהו (עם ממסר) נתנו לך לינק עם הסבר מפורט לחיווט למה אתה לא משתמש בו?(באשכול הקודם)

[יוני 110]

היתרון במיתוג (-) הוא שחסכת עוד מקום שיכול להיוצר בו קצר. אם הכבל ישתפשף/ ינזק עם הזמן ויגע בבודי המקסימום שיקרה זה שהפנסים ידלקו אבל קצר לא יהייה לך.



עוד דבר, מומלץ להוסיף פיוז על קו הפיקוד (5/3A יספיק)

[asafay1]

למה לא משתמש?

אגב בנוגע לבית ממסר עם החיווט הדק.

אני מבין שאין בעיה להשתמש בבית ממסר עם החיווט הזה כל עוד מדובר על גג מרחקים של עד 10 סנטים ?

[danniel]

היתרון במיתוג (-) הוא שחסכת עוד מקום שיכול להיוצר בו קצר. אם הכבל ישתפשף/ ינזק עם הזמן ויגע בבודי המקסימום שיקרה זה שהפנסים ידלקו אבל קצר לא יהייה לך.



עוד דבר, מומלץ להוסיף פיוז על קו הפיקוד (5/3A יספיק)



נכון ולא נכון.

נכון ההסבר על שימוש הארקה כמיתוג. וגם חסכון בחווט. ניתן לקחת הארקה של רכב כמעט בכל מקום.

לא נכון על הוספת הנתיך. מדוע אני צריך הגנה על חווט הארקה?



את הנתיך שמחברים לממסר לצורך ההזנה ניתן לפצל ממנו גם להזנת סליל הממסר.

[יוני 110]

[quote=danniel;1438310

לא נכון על הוספת הנתיך. מדוע אני צריך הגנה על חווט הארקה?







הכוונה היתה במידה ומשתמשים בפיקוד (+) אז להוסיף נתיך

במידה ומשתמשים בפיקוד (-) הנתיך מיותר ואפשר לוותר עליו

[asafay1]

2 שאלות בעיקבות פיקוד -:

1.במידה ואני עושה פיקוד מינוס על המתג[מתג לד ,3 רגליים] אז איך הלד במפסק ידלק?

2.במידה והפיקוד יהיה [-] אז החוט מהמתג לריליי בעצם יהיה חוט הארקה שיתחבר לרגל 85?

ומה בדבר רגל 86 הזקוקה להזנה נמוכה?[מאיפה אני דואג לה?]

זה כבר ניראה שכבר עדיף לעשות פיקוד + מאשר -,מבחינת המורכבות שבדבר.



דבר ראשון אני מודה לכולכם ,עזרתם לי מאד להבין וללמוד עוד כמה דברי בסיס בחשמל.

*דבר שני אני מאד אודה לאחד מכם אשר ירים את הכפפה וישרטט מעגל חיבור כזה הכולל בעיקר חיבור של הריליי עם מתג פיקוד מינוס[הכולל לד,3 רגליים] ובכך התמונה תומחש לי בצורה הטובה והברורה ביותר.

[ba323f]

http://www.classictruckshop.com/clubs/earlyburbs/projects/bosch/foglites.htm

החוט שעובר מהממסר 87 לפיצול של הפנסים שיהיה כמה שיותר קצר וקצת יותר עבה.

[asafay1]

כן את השירטוט הזה אני כבר יודע בע"פ.

אני מדבר לשירטוט עם מתג פיקוד -[ולא + כמו בקישור שהבאת שאני כבר מכיר].

תודה מראש.

[יוני 110]

מיתוג (-) במפסק

יש למפסק 3 רגלים- רגל להדלקה של הלד (במיתוג + כמו שעשית הרגל הזו תקבל -) ועוד 2 רגלים של מה שאתה רוצה למתג, דהינו כניסה ויציאה



על מנת למתג (-) הרגל של הלד תקבל (+) קבוע ושתי הרגלים של המיתוג יקבלו את מה שאתה רוצה למתג- במקרה הזה רגל אחת תקבל (-) קבוע או אחרי סוויץ והרגל השניה זו הרגל שתתחבר לממסר





אם לא הצלחת להבין אתה מוזמן ליצור קשר





יוני

050-5746327

[asafay1]

רב תודות לך יוני לכל אורך הדרךשל הדיון הזה וקודמיו.

כניראה שאני אבחר במיתוג +,כי אותו הבנתי בבירור.[פשוט אני בחור שמבין פרפקט כשמוצג לו איור ,ולאו דווקא הסבר שבע"פ,או בכתב.



שוב תודה יוני ולאחרים ,אני מחר ידווח לאחר השיפצור של ההתקנה הראשונה והלוקה.

אני ישתמש בחיווט הקיים של הממסר היות ומדובר על מרחקים קצרים של כ10 סנטים ממנו לכל נקודת חיבור של חוט היוצא ממנו.

[יוני 110]

מאיפה אתה בארץ?

בכל מקרה אם הסתבכת אתה מוזמן להרים צלצול



בהצלחה
