שדרוג HU + התקנת מערכת - קליאו סטיישן 2017

[tu3s]

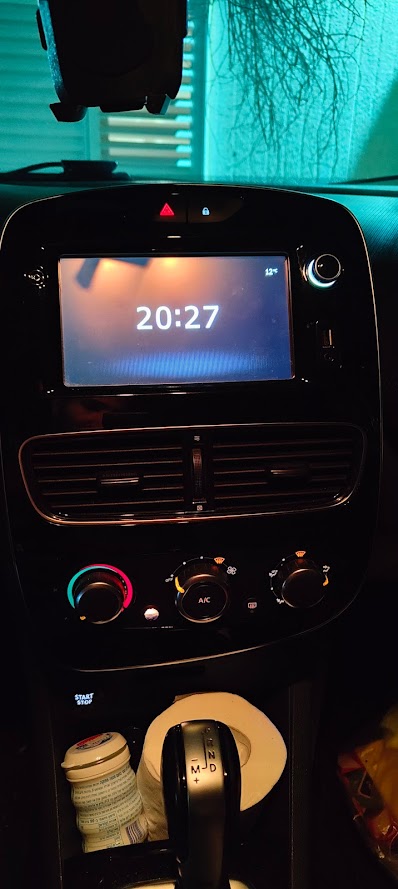

מערכת מקורית -

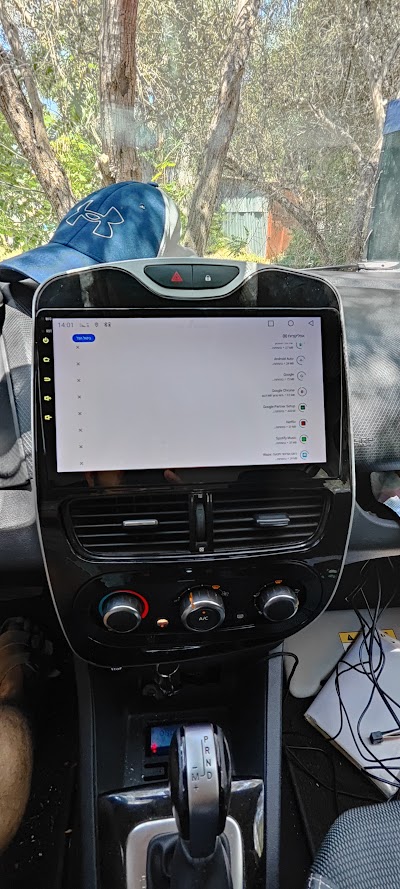

מערכת משודרגת תוצרת Zeta connected Audio .
4GB MEM , 64GB Storage , 8 ליבות וכו' וכו'.


הרבה זמן רציתי לשדרג את הרמקולים ולהוסיף סאב -
הציוד הנבחר -
קומפוננט 6.5" תוצרת JBL מדגם - GTO609C .
סאב - אינפיניטי INFINITY PRIMUS 1270B 5812 .
מגבר שהיה לי בצד - Lanzar vibe 420 600 watt
חיווט - Vega Germany X2 .
מתחילים התקנה -
חיתוך יריעות לטובת מניעת ויברציות

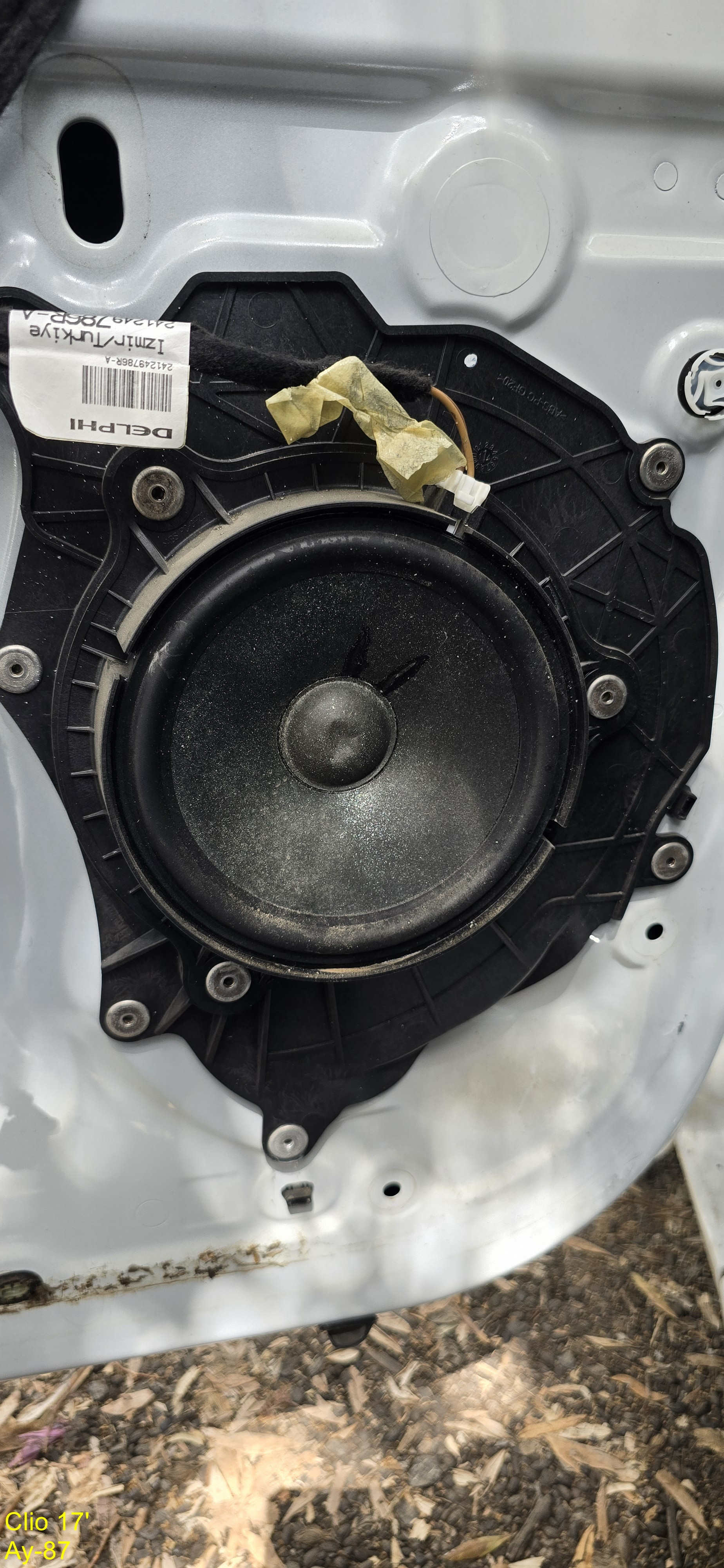

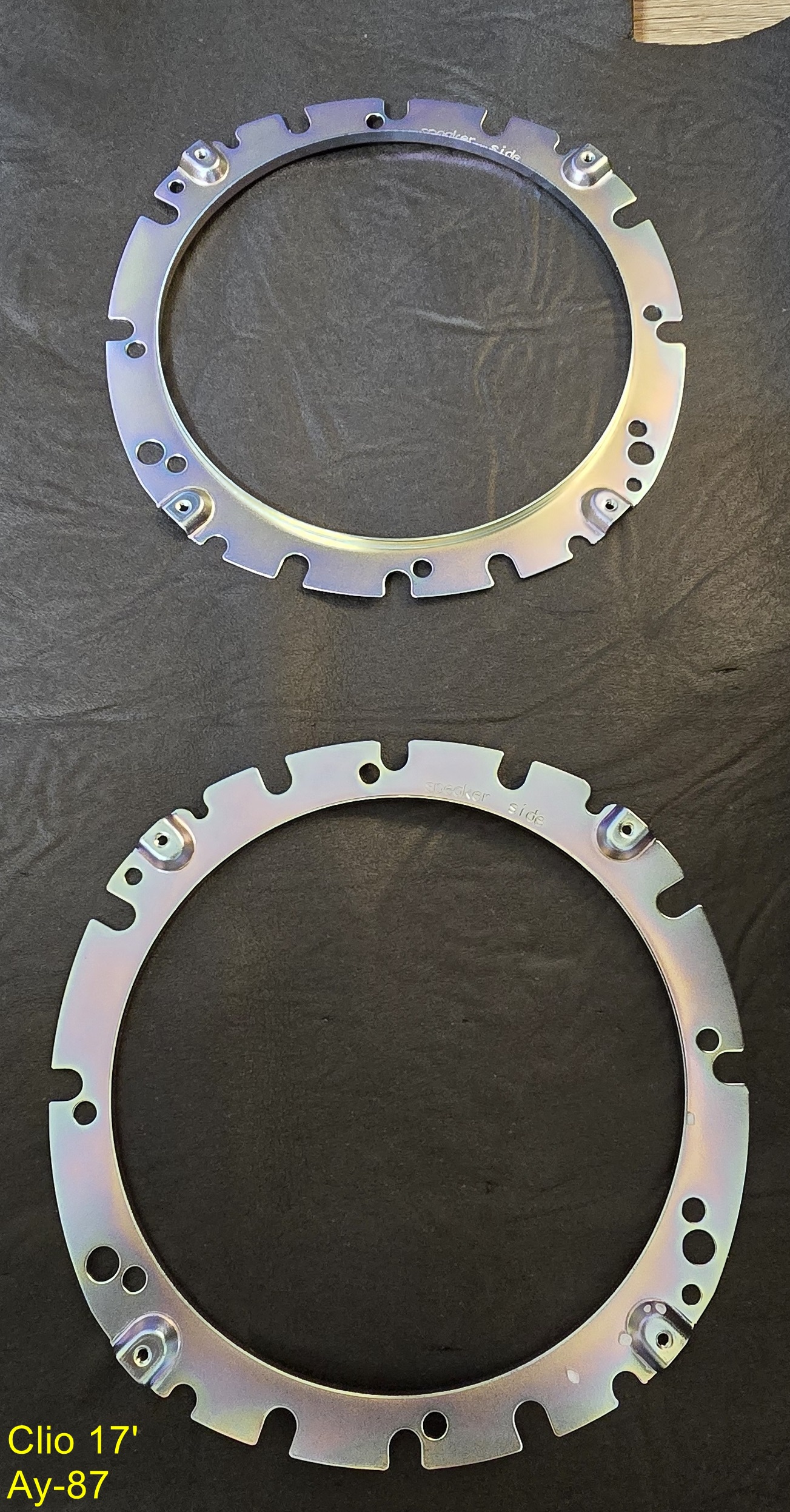

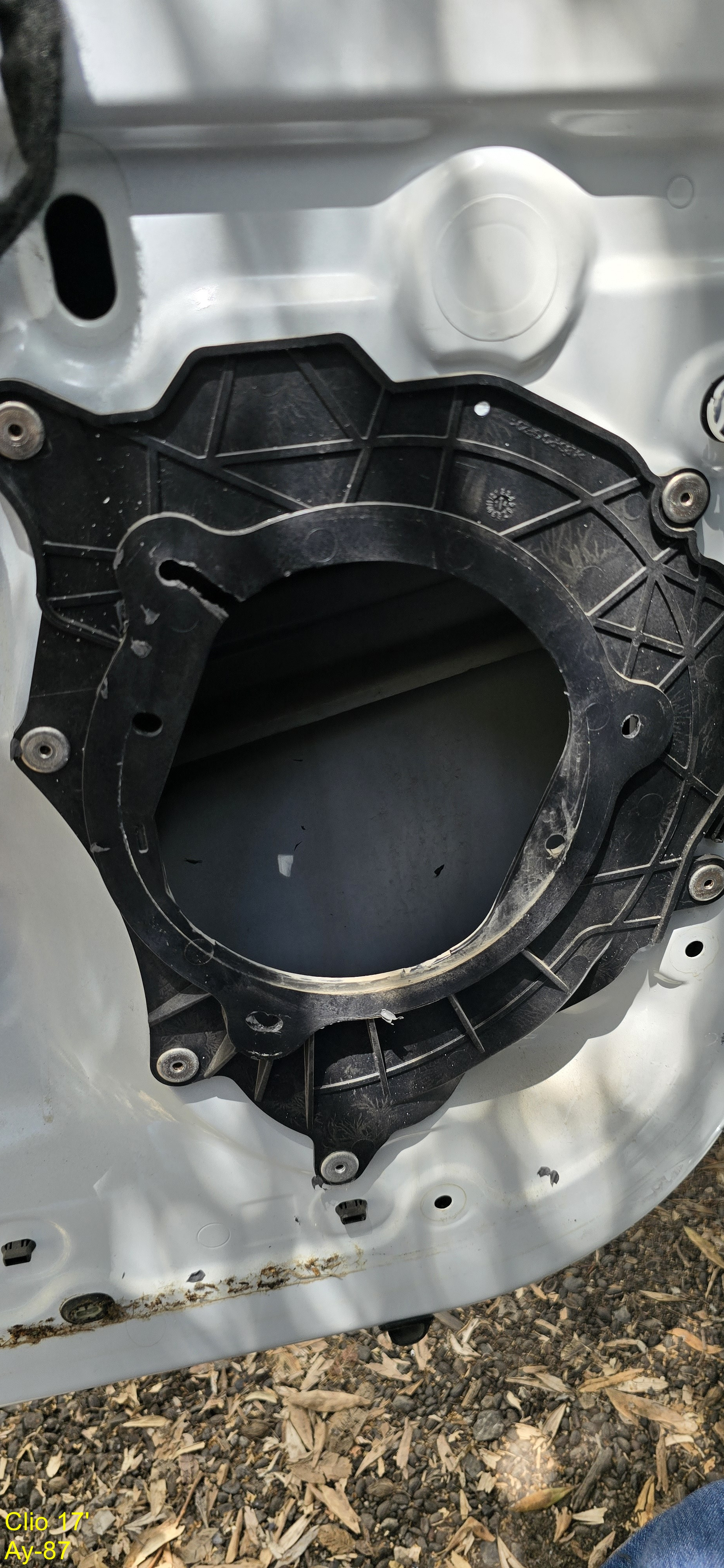

רמקול ישן , לפני קידוח ניטים

אחרי

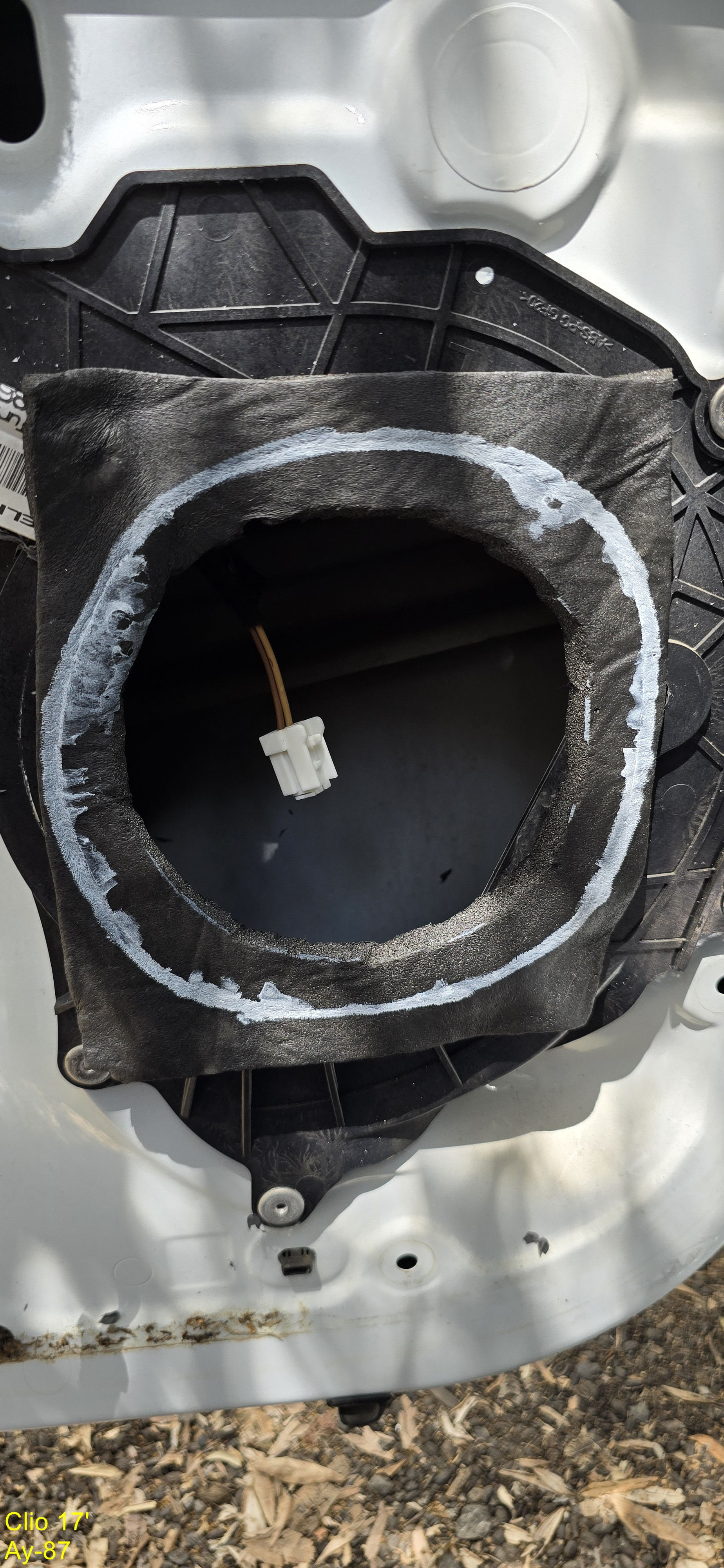

הדבקת ספוג למניעת ויברציות

וופר במקום

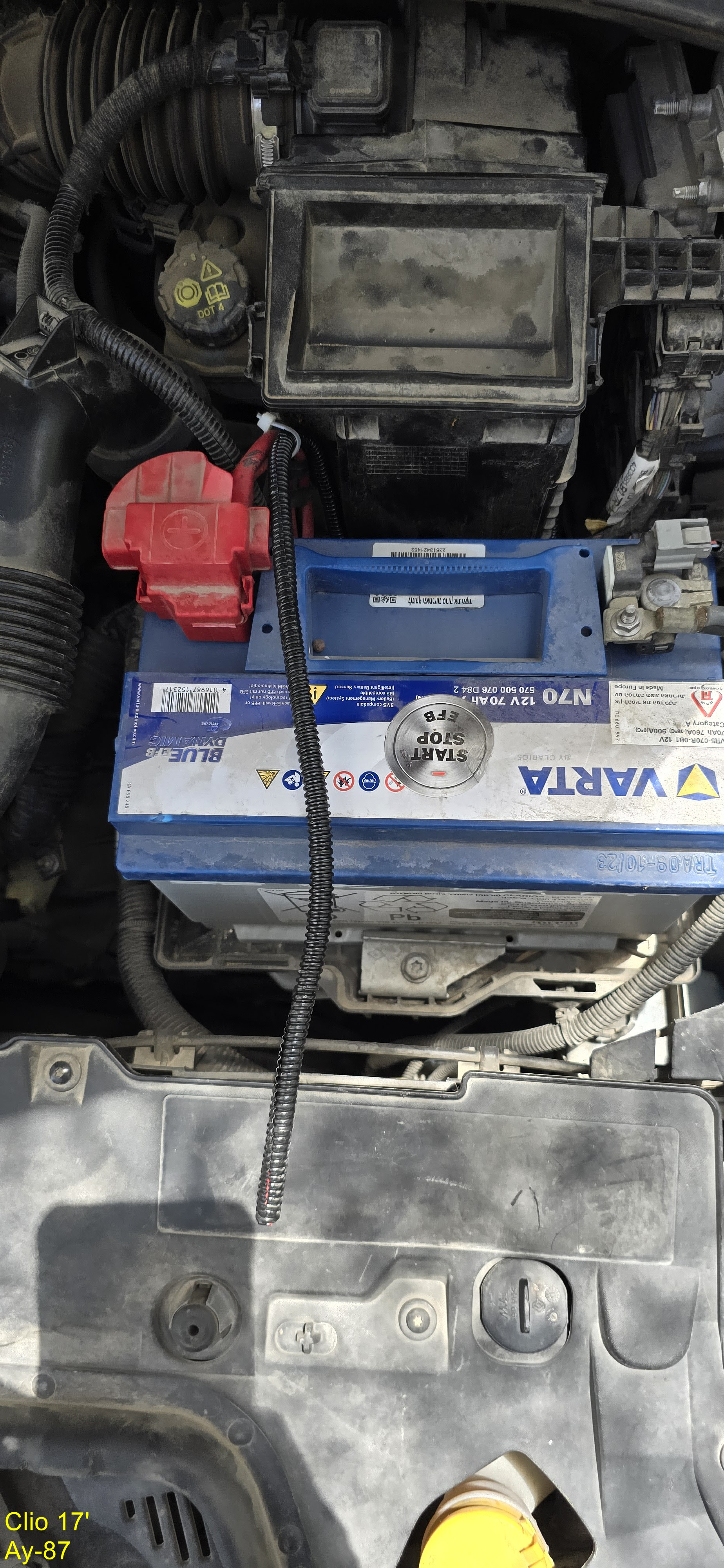

השחלת כבל פלוס דרך הקיר אש

בתא המנוע

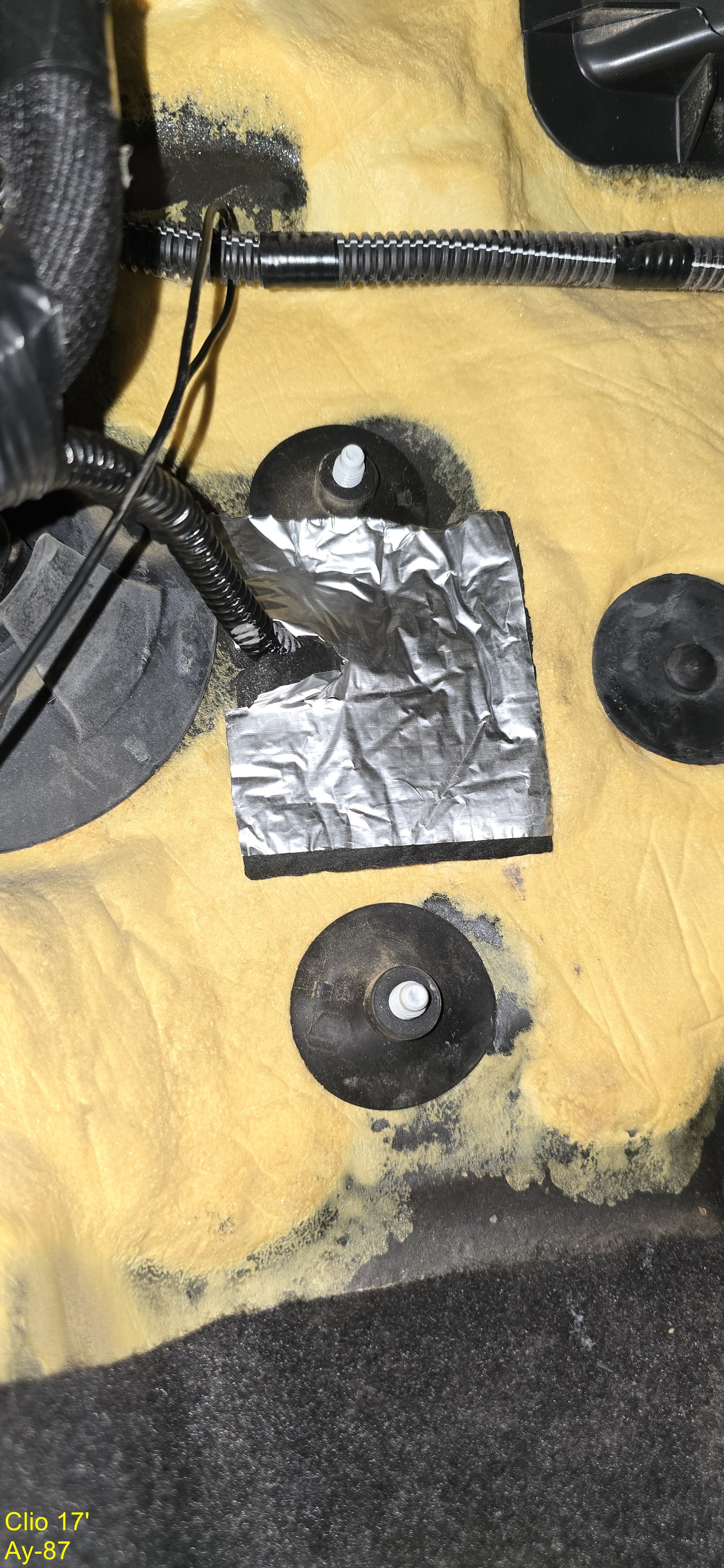

החור נאטם עם בידוד נגד חום ורעשים

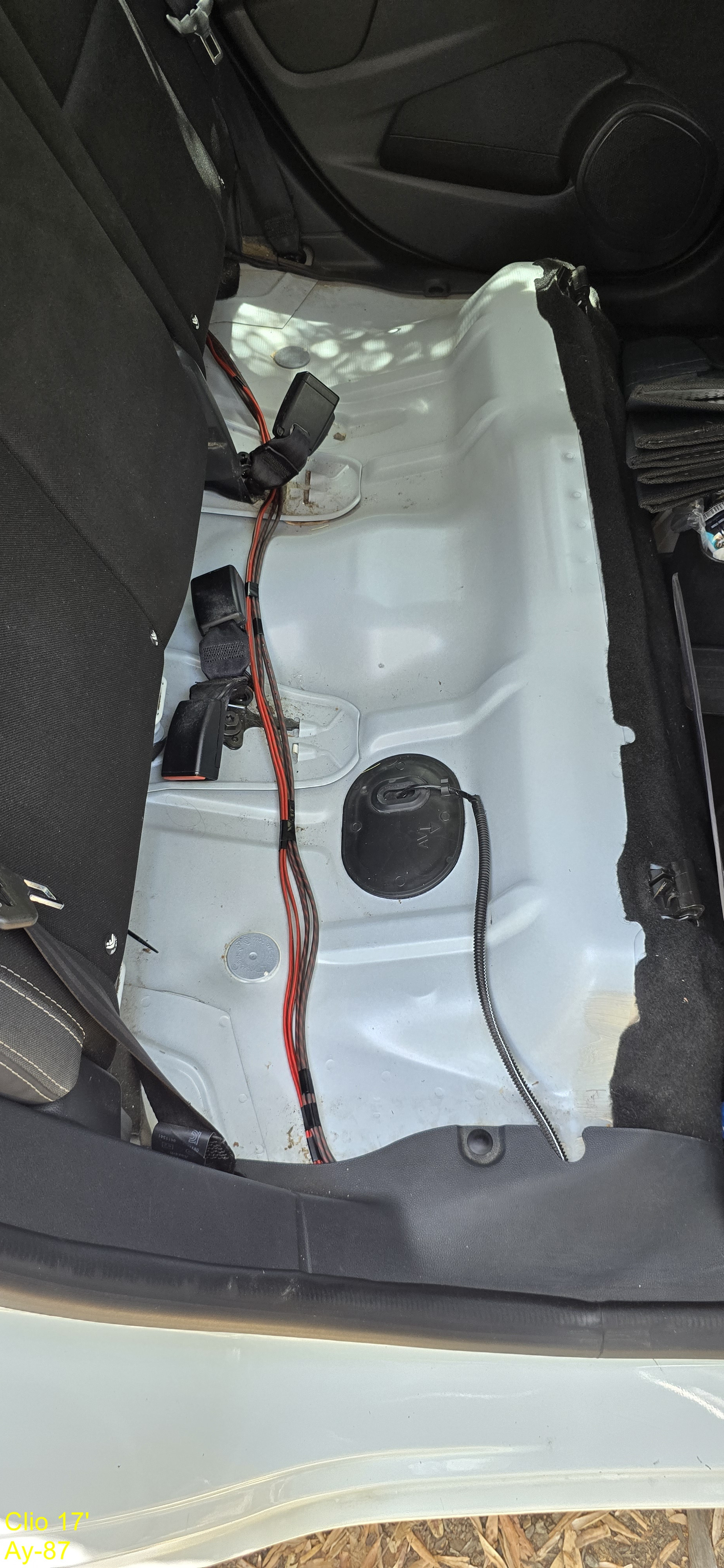

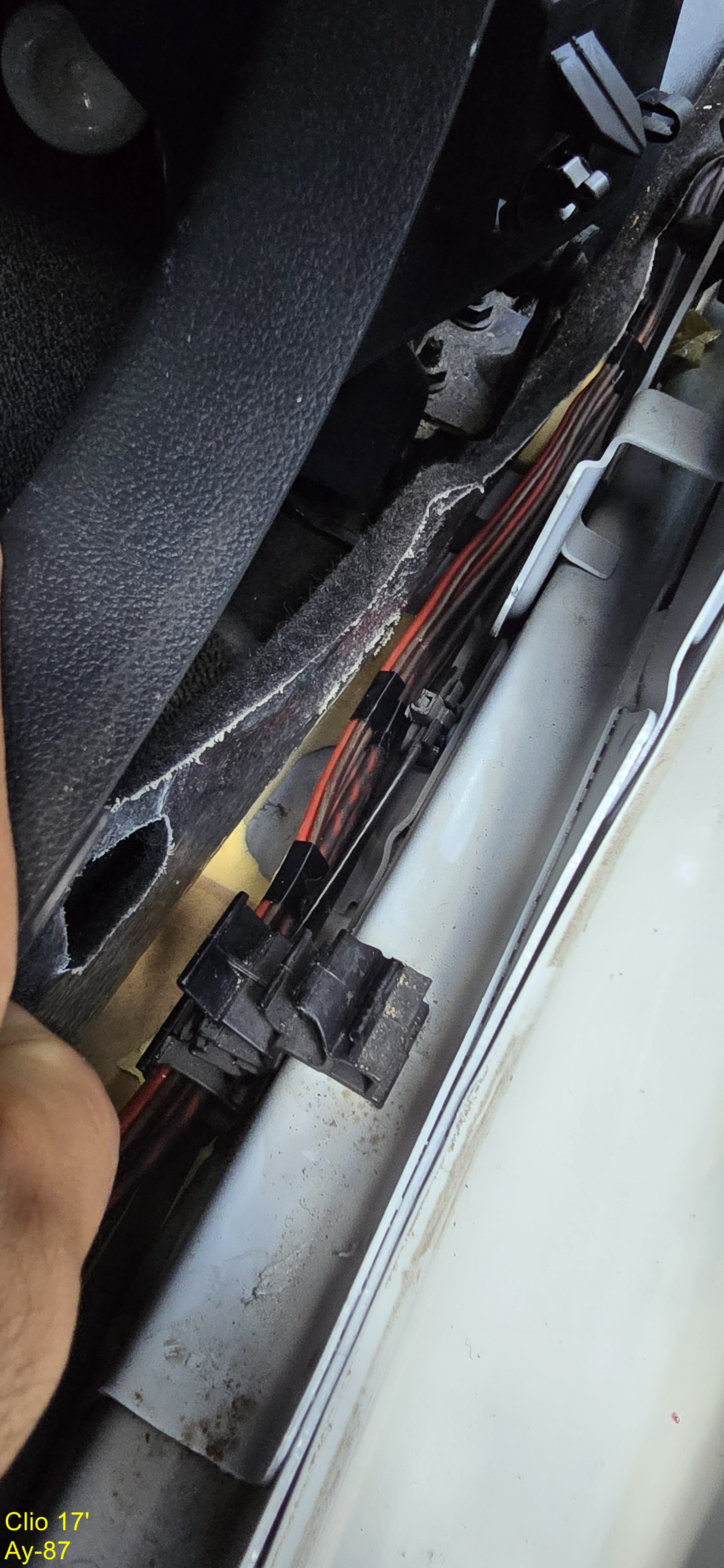

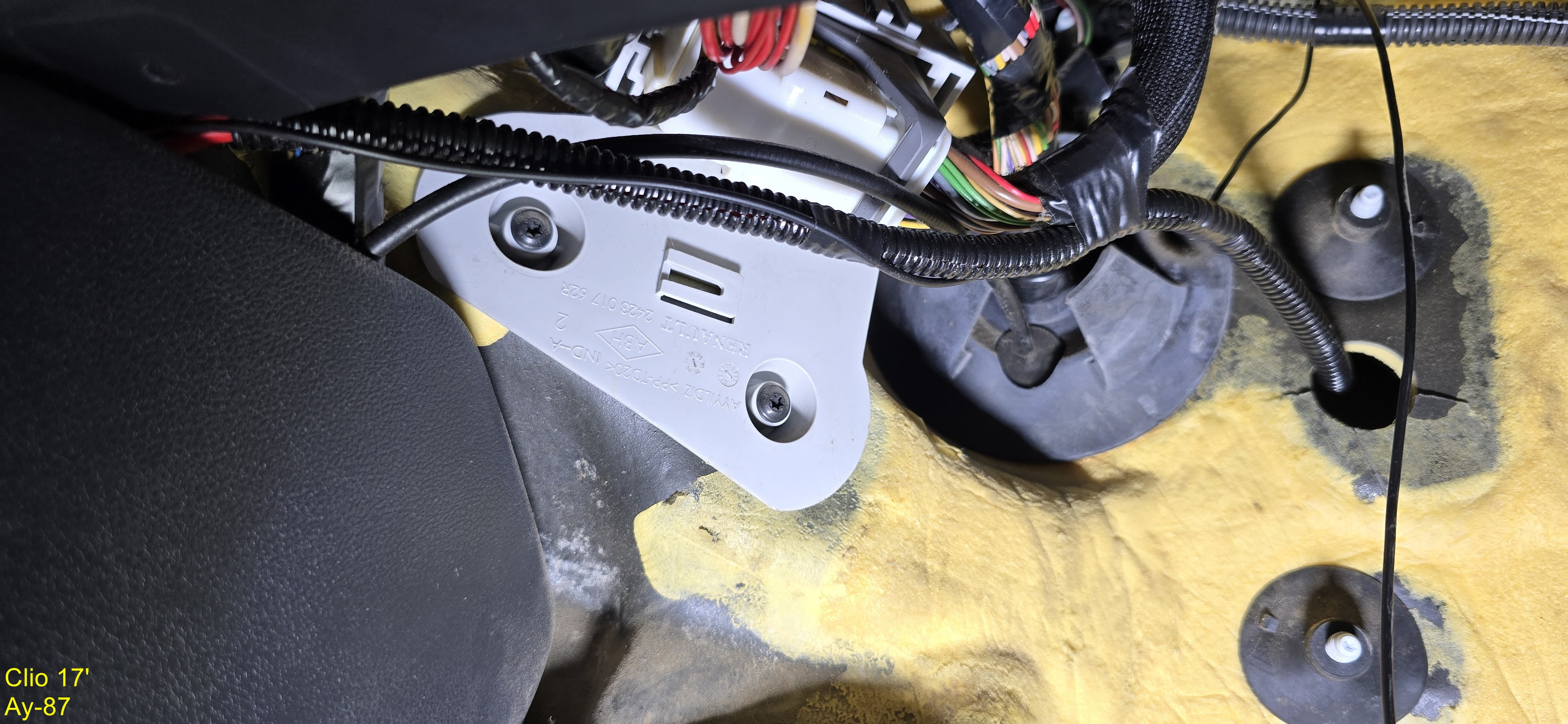

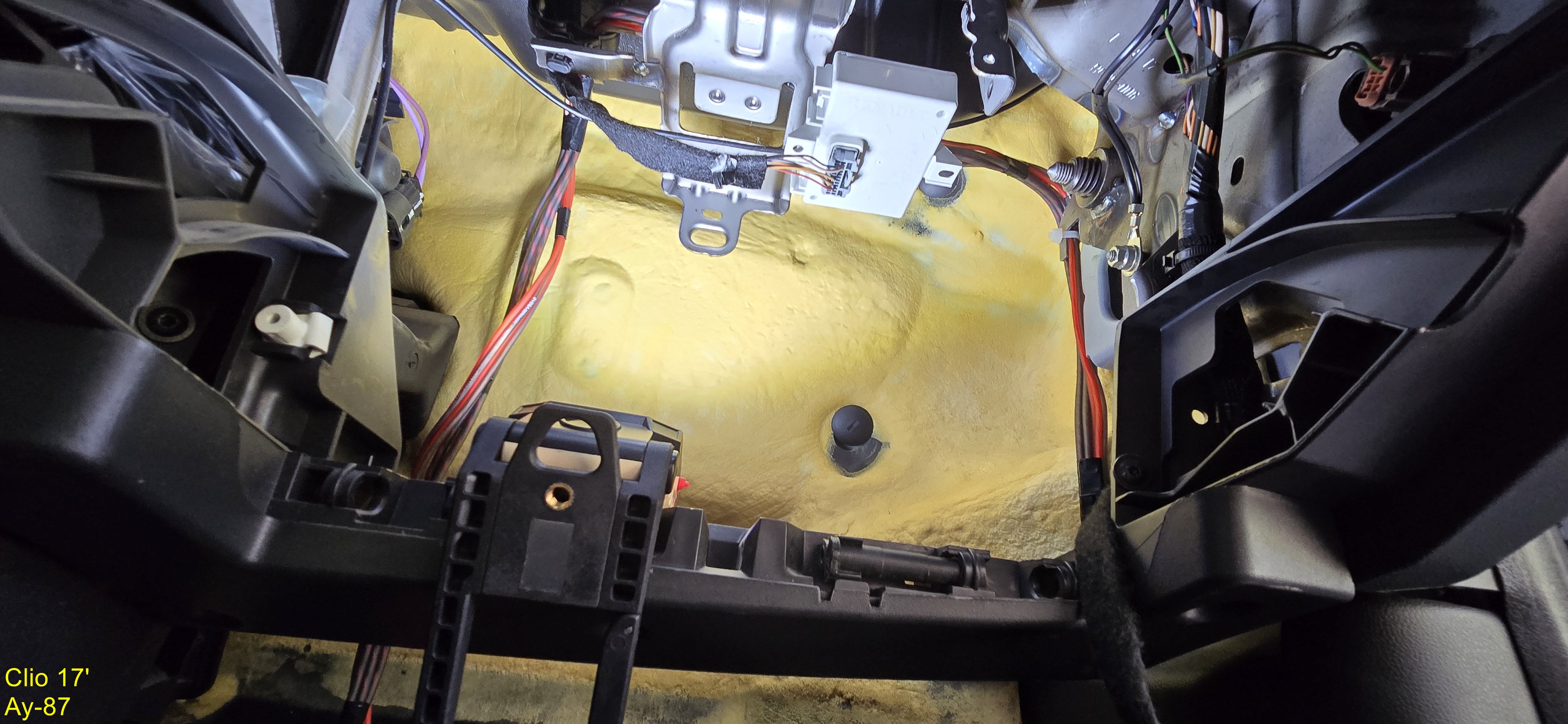

השחלת כבל אודיו בצידו השני של הרכב למניעת יללות אלטרנטור

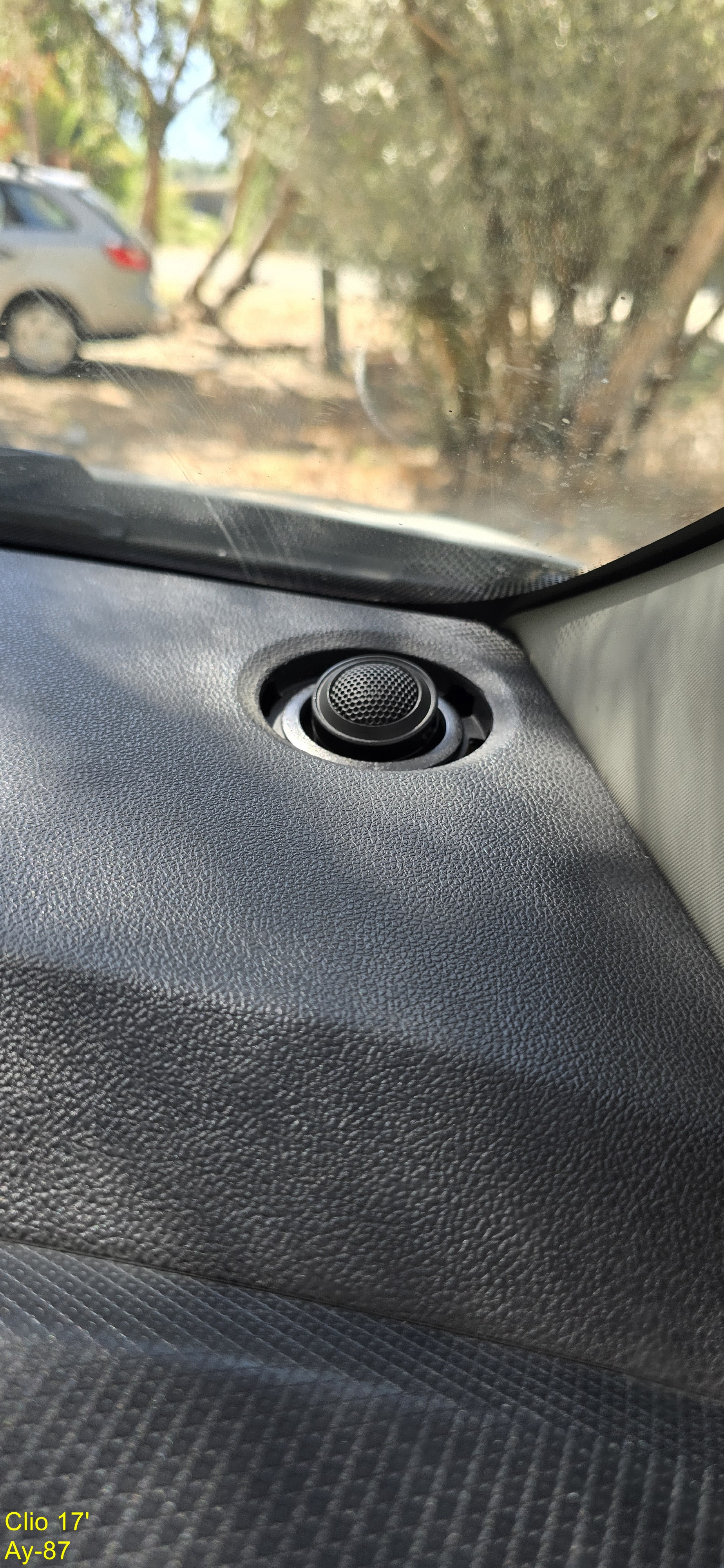

טוויטרים במקום
אצטרך למצוא פתרון כיוון שהכיסויים הישנים לא נסגרים.

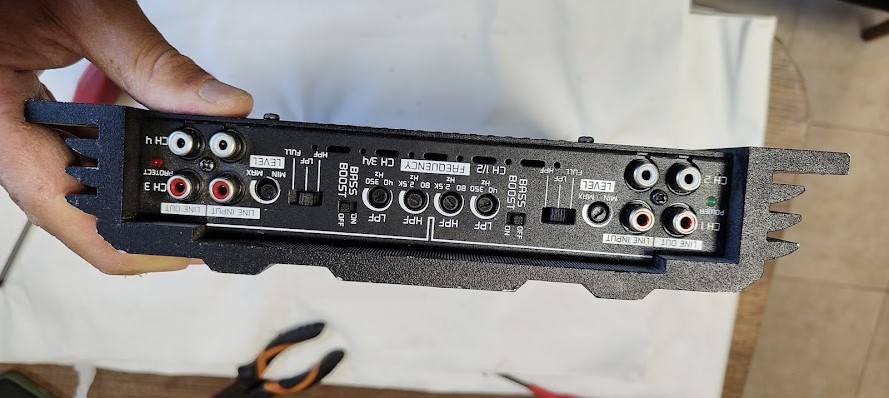

תיקון מגבר - החלפת RCAים שבורים. אם יעבוד סבבה , אם לא אקנה חדש. חייב לנסות קודם.
לפני

אחרי


עד כאן לעת עתה. אמשיך לעדכן בקרוב

[Tom_22]

תודה על השיתוף (שכמוהו חסרים בפורום) וח"ח על העבודה!



מספר קושיות ברשותך -

• הספוג שהתקנת מתחת למידבאס, האם מסוג CCF (תאים סגורים)? אחרת הוא יספוג מים בכל הזדמנות.
  • האם לא הגיעה בערכת הרמקולים סרט ספוג להדביק מסביב לבאסקט שלו (לכאורה קיים לפי חוברת הוראות)?
  • חבל לא לנצל את ההזדמנות כדי לבצע איטום/בידוד, בסיסיים לפחות, בדלתות.
  • האם הפספוס בבורג התחתון שם מעיד על כך שיש מרווחים פתוחים (הגם שמכוסים ע"י הספוג) בין הרמקול לדלת?
• מה מחזיק את הטוויטר במקום שלו כרגע?
  • בערכה היו אמורים להגיע מספר מתאמים, האם לא ניתן לנצל אותם בצורה טובה יותר? או לחילופין האם הטוויטר ערום לחלוטין מהם כעת-אולי זה יעזור להעמיק אותו קצת, אבל ראה הנקודה הבאה.
  • המיקום והכיוון של הטוויטר אינם אידיאלים בהכרח, מאחר והם מופנים לשמשה ונמצאים בפינה, מה שייצר החזרים רבים.

[tu3s]

אהלן תום ,
ספוג -
1,2.אין לי מושג, זה ספוג פשוט שקניתי באליאקספרס. יש לך המלצה על משהו אחר ? כנ"ל בנוגע לאיטום.
הגיע מעט מאוד ספוג עם הקומפוננט,  ברמה של לא טרחתי אפילו לפתוח את האריזה שלו.
3.רק הבורג התחתון לא נתפס 100% כמו על השאר לכן הוברג מלמטה למעלה ברמה שיתפוס את הוופר, אין תנודות כלל. בדקתי כמובן.
טוויטרים -
1.מה שמגיע בערכה לא מתאים לרכב כלל. או גדול מדי או קטן מדי.
2.מה אתה אומר על קדיחת הפלסטיקה של הקורות וקיבוע שם ? ככה באמת לא יהיו החזרים כלל.
תודה רבה על הנקודות שהעלת , מעריך מאוד.

[Tom_22]

יש לך לינק לספוג? אולי רשום שם ולא שמת לב.

לגבי חומרים, ניתן כמובן למצוא כל מיני בחו"ל, אבל גם בארץ. תעיף מבט אצל הספונסר בראש הפורום Caraudio.co.il ואל תהסס גם להתייעץ איתם לגבי מה מתאים לך ובמסגרת התקציב.

השרשור הזה יכול לתת כיוון בסיסי בנושא, ככל שמדובר במשהו "שפוי"



הספוג שהגיע עם הרמקולים אמור להספיק בדיוק להיקף הרמקול שמוצמד לדלת. זה כל מה שצריך בהקשר הישיר הזה.

מה שאתה עשית זה סוג של שילוב עם השלב הבא של שימוש בחומר מסביב לרמקול כדי לאטום ולחזק את האזור. אבל הספוג שלך לא בהכרח מתאים למשימה הזו.

ראה דוגמה לביצוע כאן.



לגבי הבורג, הנקודה שלי היא יותר לגבי פתח שקיים בין הרמקול לפלסטיק בדלת שיאפשר מעבר אוויר כלשהו, הגם שהוא חסום כעת עם הספוג.



לגבי הטוויטרים - עם הקטן מדי אפשר אולי לעבוד, בשימוש עם איזה פלח מתכת או חתיכת פלסטיק שתחתוך לגודל המתאים ושניתן להצמיד אליו את הטוויטר ולהבריג למקום.

לגבי קורות, אפשר. זה מקום "סטנדרטי" יותר, וגם שם בסופו של דבר יהיו החזרים שתלויים גם איך תכוון פיזית את הטוויטרים (קרא קצת על On/Off Axis). במידה וכן תחליט להתעסק עם הקורות, היזהר כשאתה מפרק אותן, מאחר וסביר שיש שם כריות אוויר. תכנן גם על האפשרות שחלק מהקליפסים ישברו.



אגב, אם לא מכיר, קח לך את השרשור הזה בשביל הכיוון העתידי של המערכת.

[tu3s]

תום , תודה רבה על הפידבק שלך. חשוב לי לסיים ולשים הכל במקום ולאחר מכן לפתוח את הדלתות שוב ולסדר מה שצריך .
ממשיכים .

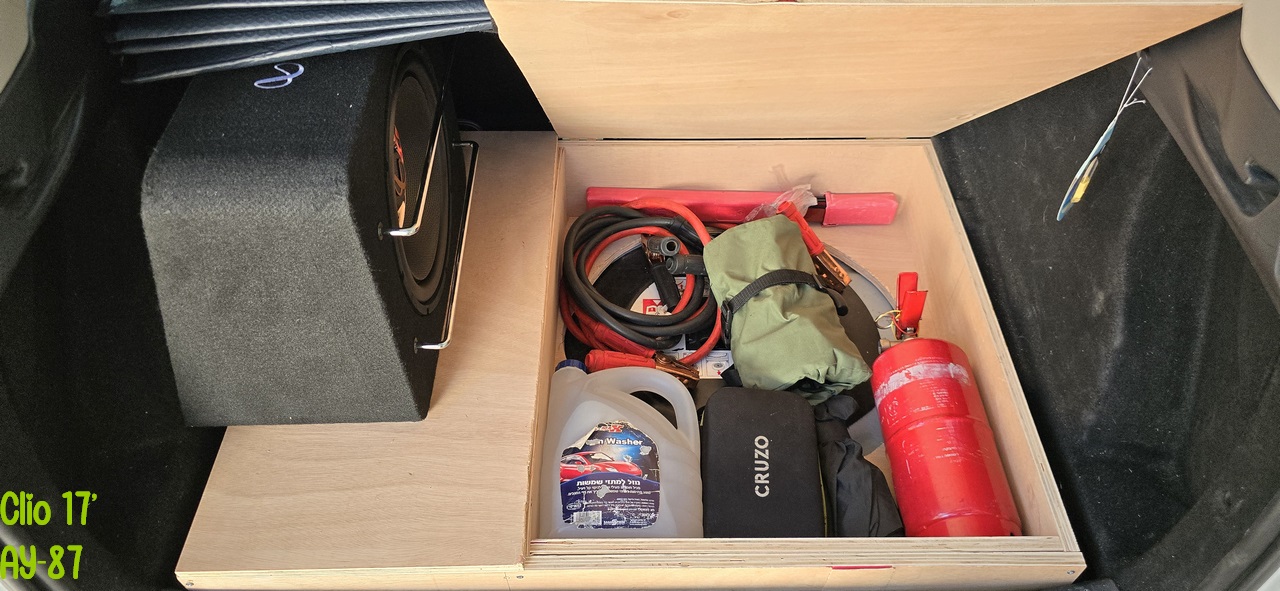

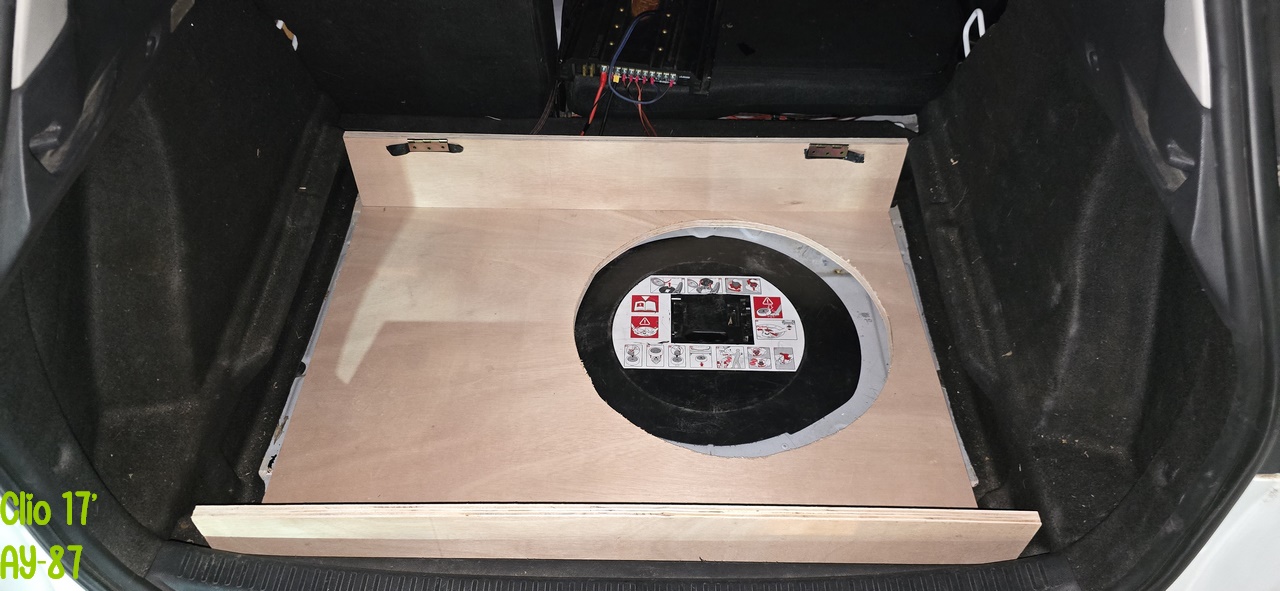

התחלת של בניית תיבה עם גישה לגלגל ספייר.

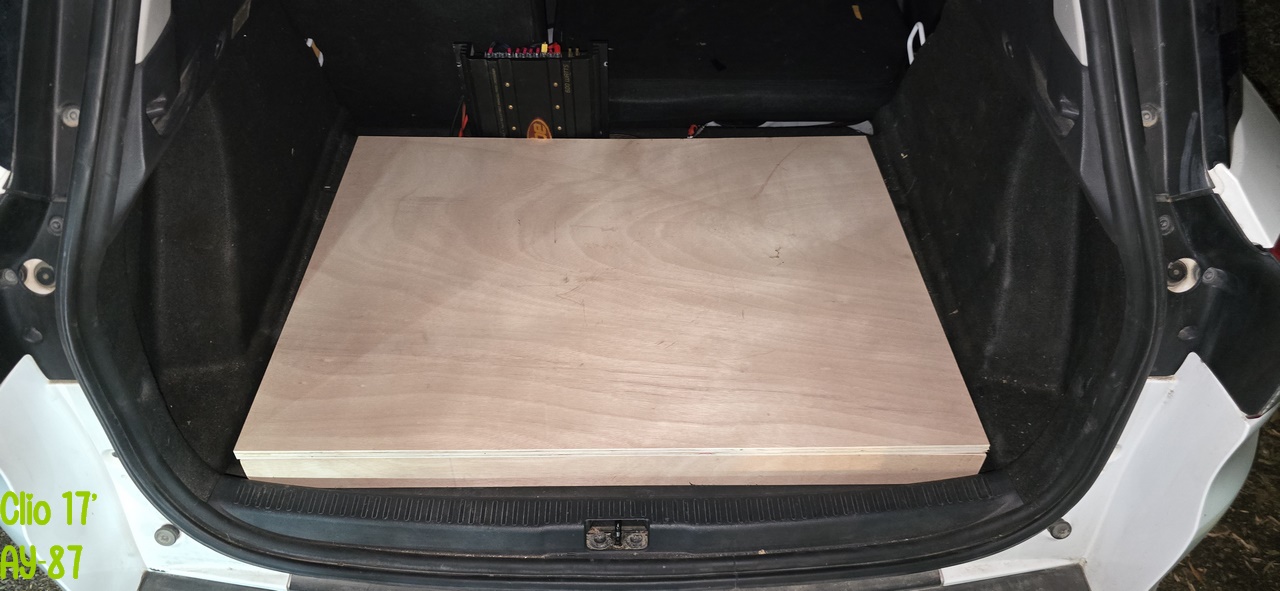

כולל סגירה מעל (הדלת פוצלה בסופו של דבר , תמונה בהמשך הפוסט).

פיצול -

איתור של הטוויטרים והרמקולים הקדמיים -

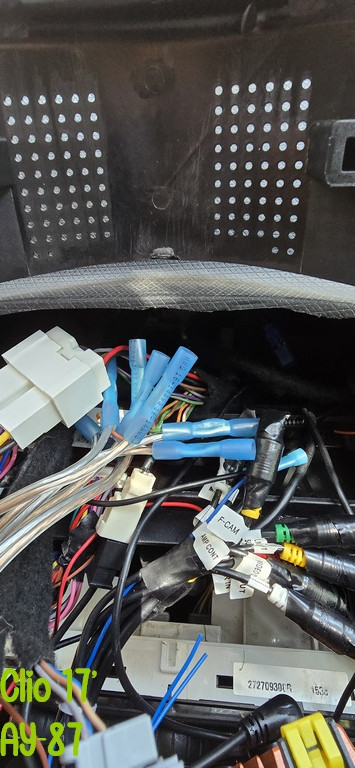

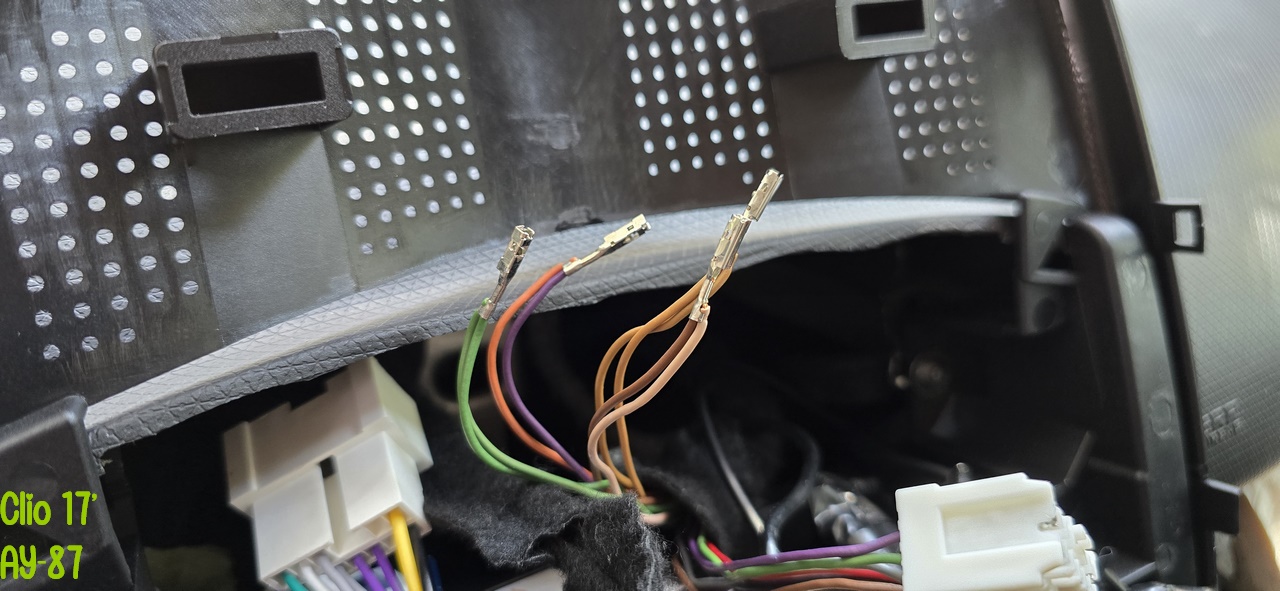

הארכת החוטים הרלוונטיים לקרוסאוברים (שעדיין לא מקובעים במקומם אלא רק מונחים)

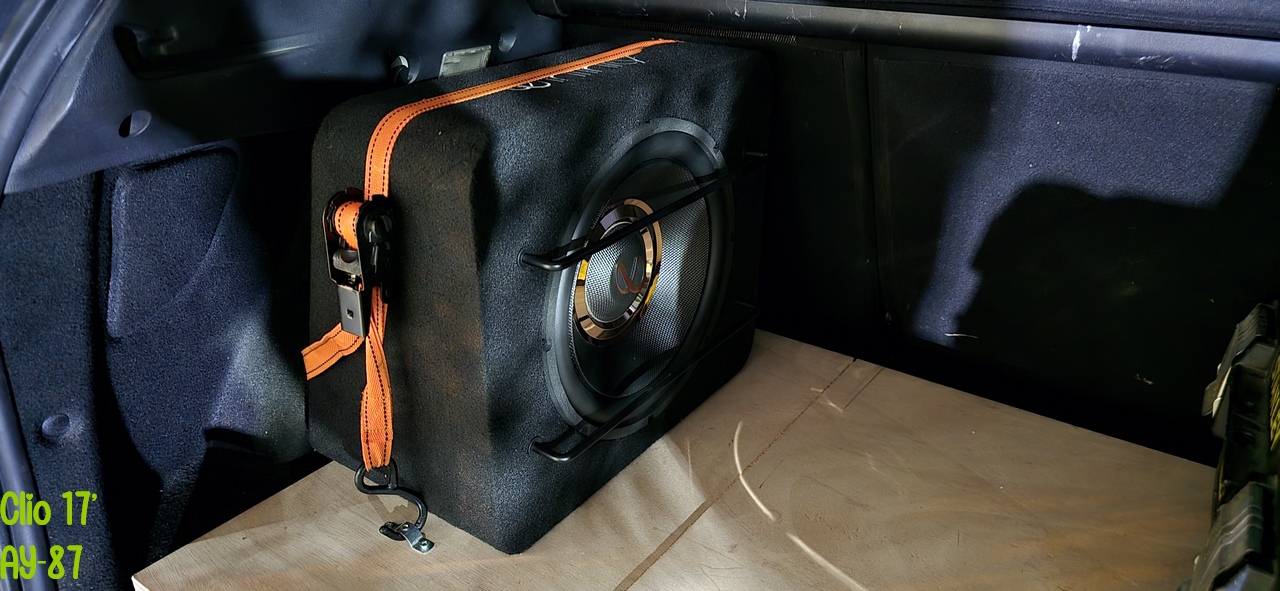

סאב במקום מעוגן (הגריל שלו עבר צבע )  -

לשמחתי אין הפרעה של כריות אויר בפאנלים מקדימה , אז פירקתי בזהירות את הקורות פלסטיק -

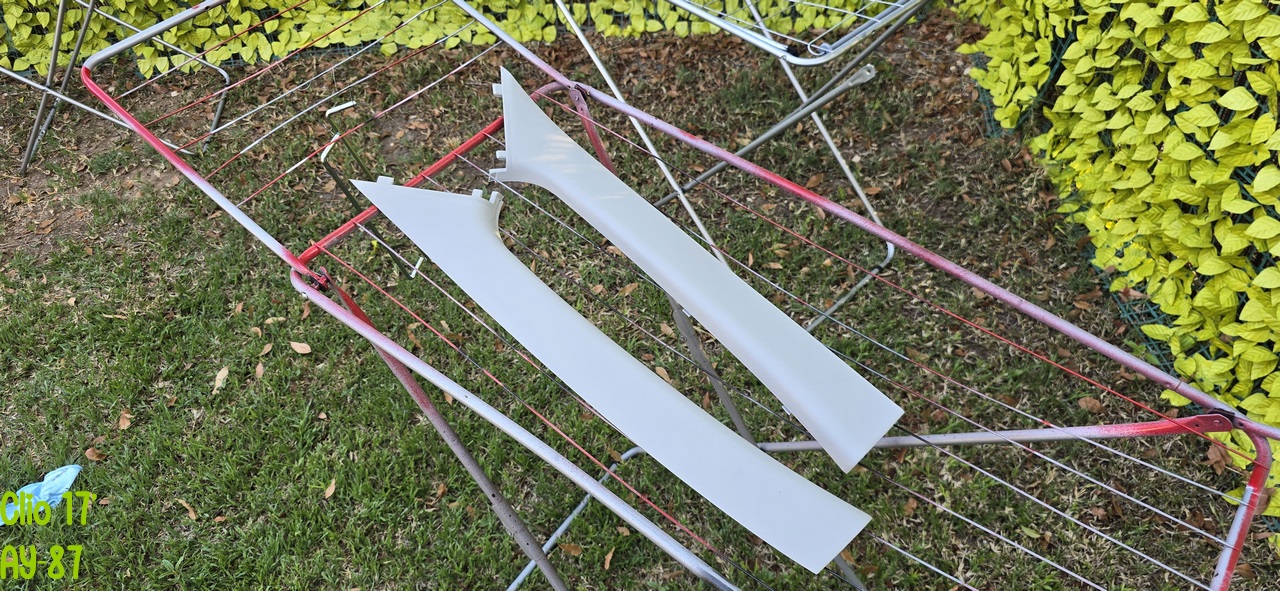

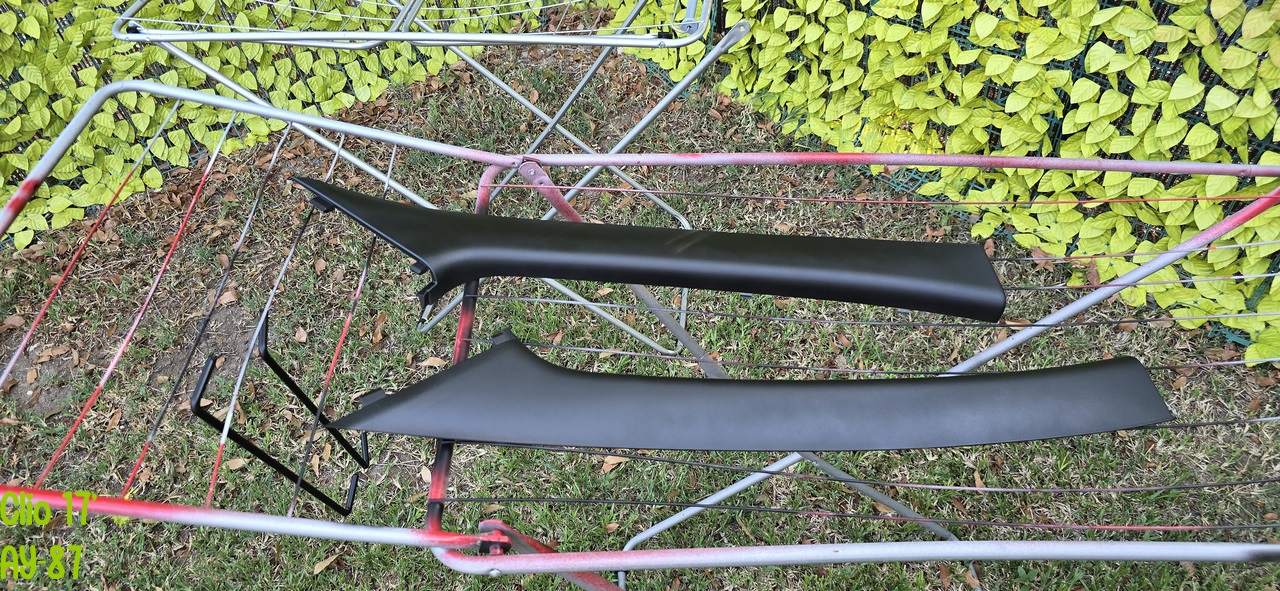

וננתי להן צבע -

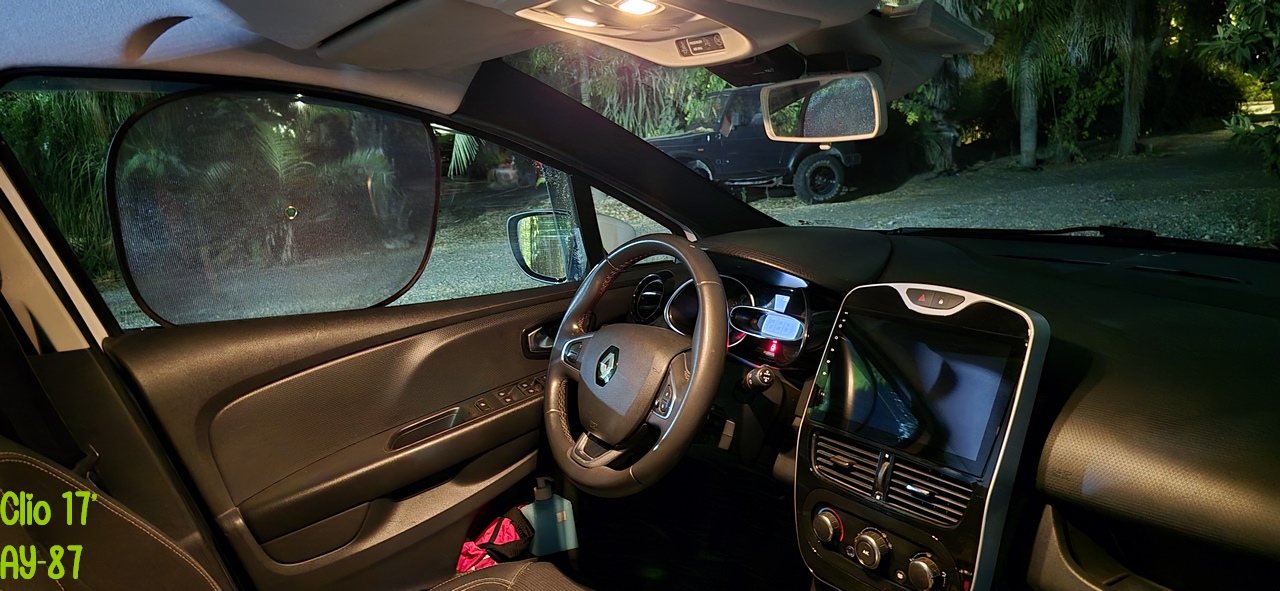

מבט מבפנים -


בקרוב - קיבוע הקרוסאוברים ,שינוי מקום לטוויטרים , פתיחת דלתות למנוע דליפות אויר מהוופרים והחלפת חיווט ל4 גייג' בעקבות הוספת כמה הפתעות בתא אחסנה בבגאז'.

עריכה אחרונה ב-14 ליולי, 2024 על ידי tu3s

[Tom_22]

המגבר/ים בתוך התא איחסון?

אתה מתכוון לצפות את התא בשטיח? אם כן, אם תשים וולקרו בתחתית של הסאב זה בעקרון יספיק למנוע ממנו להחליק, במקום רצועת הרצ'אט. למרות שהיא מתאימה מבחינת הצבע לסאב 😅

[lanosforce]

בתאריך 7.7.2024 בשעה 11:03, tu3s כתב:

אצטרך למצוא פתרון כיוון שהכיסויים הישנים לא נסגרים.

אתה יכול לקחת את הכיסוי המקורי - לחתוך בו עם דרמל חור שעליו הטוויטר יתיישב עם התושבת שלו - ככה גם לא יהיה לך דאבל גריל לטוויטר.



בתאריך 7.7.2024 בשעה 11:03, tu3s כתב:

ופר במקום



בעצם יצרת גאסקט (אטם) למידבאס - שזה נהדר - זה מידבאס לא וופר (תחתוך אותו 90 הרץ ומעלה מתחת לזה הוא יגיע למגבלה המכאנית שלו בעוצמות שמע חזקות (מנסיון)



כמו שהמליץ קודמי - לבצע בידוד אקוסטי בדלתות ובתא המטען.



הייתי שמח לראות גם קצת תמונות והסברים אם קיימים לגבי פירוק הHU המקורי.



עבודת DIY יפה - תענוג לראות.

[tu3s]

לפני 10 שעות, Tom_22 כתב:

המגבר/ים בתוך התא איחסון?

אתה מתכוון לצפות את התא בשטיח? אם כן, אם תשים וולקרו בתחתית של הסאב זה בעקרון יספיק למנוע ממנו להחליק, במקום רצועת הרצ'אט. למרות שהיא מתאימה מבחינת הצבע לסאב 😅

אכן , המגבר בתוך תא אחסון.
וכן , מתכנן לצפות את התא בשטיח , הוולקרו הזה משהו מיוחד או כל סקוטש דוצ יעשה את העבודה ?




לפני 9 שעות, lanosforce כתב:

אתה יכול לקחת את הכיסוי המקורי - לחתוך בו עם דרמל חור שעליו הטוויטר יתיישב עם התושבת שלו - ככה גם לא יהיה לך דאבל גריל לטוויטר.





בעצם יצרת גאסקט (אטם) למידבאס - שזה נהדר - זה מידבאס לא וופר (תחתוך אותו 90 הרץ ומעלה מתחת לזה הוא יגיע למגבלה המכאנית שלו בעוצמות שמע חזקות (מנסיון)



כמו שהמליץ קודמי - לבצע בידוד אקוסטי בדלתות ובתא המטען.



הייתי שמח לראות גם קצת תמונות והסברים אם קיימים לגבי פירוק הHU המקורי.



עבודת DIY יפה - תענוג לראות.

את הכיסויים המקוריים אניח לנפשם , 90% שאעשה חורים בקורות מקדימה לטוויטרים , יש לי הרגשה שהתוצאה תהיה לשביעות רצוני.
אני לא מבין גדול בחיתוכים וכו' , כיוונתי בעדינות לפי האוזן , אני מרוצה.
אבצע בידוד אקוסטי סביר (יריעה פר דלת) בקרוב. למה סביר ? רוצה להשתרג לג'יפ בשנה הבאה.
בנוגע לפירוק הHU המקורי זה לא סיפור בכלל, מה שכן הפלסטיקה שלו זולה מאוד, חבל.
תודה רבה
ונעבור לעדכון מאחה"צ -
הלנזר בן ה10 ++++ עף לפח , יותר מדי בעיות בשביל מערכת חדשה.
אחה"צ רכשתי מגבר של אלפיין , הורכב וכוון.

עוד עדכונים בקרוב


[Tom_22]

לפני 47 דקות, tu3s כתב:

הוולקרו הזה משהו מיוחד או כל סקוטש

הינו הך

סקוטש זו חברה. השם שלה השתרש בשפה המדוברת במובן הזה.

כמו פריג'ידר (מקרר, וכן זה שם של חברה)ובאנגלית Fridge, כמו באנגלית Xerox machine (מכונת צילום) ועוד 🤓😅



תלוי כמה שעיר השטיח שלך 😂. להדק כמה רצועות של הצד עם הווים בזוויות שונות על התיבה יעשה עבודה מספקת, מניסיוני הצנוע לפחות.

כמובן שראצט' או כל חגורה מעגנת אחרת תחזיק הכל במקום יותר חזק.

[Tom_22]

סרטון רלוונטי, כי הוא מדבר על הבעיות בהתקנה במיקומים דומים (דגש על הטוויטרים-הוא גם מצין על להוציא אותם ממתחת לגריל או להפנות אותם On Axis) לאצלך.

בחצי הראשון הוא מדבר על כל המדידות והבעיות. בחצי השני הוא מדבר על איוקווליזציה של המצב, מה שכנראה קצת פחות רלוונטי עבורך בשלב זה
