PROJECT MATCHBOX - פרוייקט מיקרו מערכת בסיטרואן איירקרוס C5 2020

[lanosforce]

זה אני משאיר לארץ נהדרת - אבל אני מבין... מבין...

[avargel]

נשבע לך שאם אני נכנס בעצימת עיניים לרכב שלי עם המערכת הכי זוועה בעולם, ולרכב שלך עם המערכת הכי מדוייקת בעולם, ושומע את אותו שיר מעפן שאני שומע בדרך כלל (אני ומוסיקה לא ממש חברים טובים. בבית הקפה אני מבקש "להנמיך את הרעש" ולוקח למלצרית כמה שניות להבין למה אני מתכוון), - לא יהיה לי מושג לאיזה רכב נכנסתי מבין השניים.



ועדיין, כל הכבוד על האיכות ללא פשרות שאתה מציג פה עבור נושא שהוא חשוב ויקר לליבך. הלוואי עלי כזה מוסר עבודה וביצוע מוקפד בכל תחום בחיים שלי.

[מיץ פטל]

^ איזה כיף לך. ממש יכול לחסוך. ונחסכו ממך ייסורי תחושת חוסר השלמות.



ואוו כמה אתה מפסיד...

[kalmangar]

לפני 12 שעות, avargel כתב:

נשבע לך שאם אני נכנס בעצימת עיניים לרכב שלי עם המערכת הכי זוועה בעולם, ולרכב שלך עם המערכת הכי מדוייקת בעולם, ושומע את אותו שיר מעפן שאני שומע בדרך כלל (אני ומוסיקה לא ממש חברים טובים. בבית הקפה אני מבקש "להנמיך את הרעש" ולוקח למלצרית כמה שניות להבין למה אני מתכוון), - לא יהיה לי מושג לאיזה רכב נכנסתי מבין השניים.



ועדיין, כל הכבוד על האיכות ללא פשרות שאתה מציג פה עבור נושא שהוא חשוב ויקר לליבך. הלוואי עלי כזה מוסר עבודה וביצוע מוקפד בכל תחום בחיים שלי.

זה כי אתה לא עושה סמים וברור כשמש שאדי כן

לכן הוא נכנס למצב טרנס חפירתי שבתוכו לאחר ביצוע טקסט האיוואסקה הוא כותב פוסטים כאלו.

זה לא לכל אחד אחי, זה גרפים שהוא שמר מהבגרות שלו בכלל - הכל השקר.

עריכה אחרונה ב-20 לדצמבר, 2023 על ידי kalmangar

[ליין מן]

לפני 12 שעות, avargel כתב:

נשבע לך שאם אני נכנס בעצימת עיניים לרכב שלי עם המערכת הכי זוועה בעולם, ולרכב שלך עם המערכת הכי מדוייקת בעולם, ושומע את אותו שיר מעפן שאני שומע בדרך כלל (אני ומוסיקה לא ממש חברים טובים. בבית הקפה אני מבקש "להנמיך את הרעש" ולוקח למלצרית כמה שניות להבין למה אני מתכוון), - לא יהיה לי מושג לאיזה רכב נכנסתי מבין השניים.



ועדיין, כל הכבוד על האיכות ללא פשרות שאתה מציג פה עבור נושא שהוא חשוב ויקר לליבך. הלוואי עלי כזה מוסר עבודה וביצוע מוקפד בכל תחום בחיים שלי.

נכנסתי לרכבים של אדי... ואם גם  אתה תכנס, תשמע ותרגיש עוד צלילים שלא ידעתה כי קיימים בשיר.
תשמע ותרגיש את המוזיקה, גם בגוף בתדרים שיזיזו לך שרירים בעומק הגוף.

ולא צריך עוצמה חזקה - שומעים ומרגישים ספקטרום תדרים רחב שלא הרגשתה וחשתה.. גם הגוף זז.
מתדרים נמוכים של 28H , המורגשים בגוף ובבטן, כתנועת מס'ג עמוק.
ועד רחש הליטוף המופיע בצלילי המצלתיים מלמעלה, כמו צלילי על, של ציפורי שיר.

ברכב של אדי.. שומעים קסם , זה אחד המקומות שמרגישים שרוצים להתנתק מרעשי החיים
ולהשאר סגור בתא הרכב/השמיעה.

זה אני ברכב של אדי -



אייל.

[lanosforce]

לפני 11 שעות, kalmangar כתב:

זה כי אתה לא עושה סמים וברור כשמש שאדי כן

הרגע הזה שאנשים קולטים שאני לגמרי בנטוראל ולא נוגע לא בסיגריות, לא אלכוהול בטח שלא סמים - לא קלים לא קשים.

ההלם



לפני 10 שעות, ליין מן כתב:

ברכב של אדי..

החבוב שמגיב כאן (הר הקילמנג'רו) - אתה תשמח גם לשמוע אצלו ברכב אייל ובהזדמנות נארגן את זה. מה שנחמד אצלו - זה שהוא אחד הבודדים שגם כן מחזיק ידע מתקדם בין יומינו לכוונים מסוג זה לרכב.

יש היום מספר אנשים שכבר מכירים את המלאכה ברמה הזו. עדיין מספר בודד שאפשר להשאר עם עודף מאצבעות כל כף היד השניה - אבל כבר ישנם.

המידע הרבה יותר נגיש וזמין היום.

[lanosforce]

ונתקדם לבידוד הדלתות - כרגע רק דלת ימין מבודדת אבל התהליך לדלת שמאל יהיה זהה - יגיע כנראה איפשהו במהלך השבועיים הקרובים אבל לא יתועד.



(אמנה גם את ההבדלים בין 3008 לC5)



הדבר הראשון שמתחילים בו הוא כמובן פירוק הדיפון -

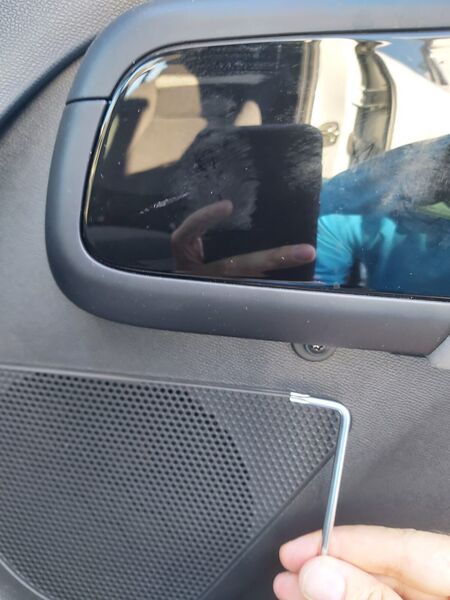

מסירים את המשולש שעליו מותקן הטוויטר - בעדינות עם חולץ משחררים מהדק ניילון אחד - ב3008 - יש בורג שמסתתר מאחורי המשולש הזה.

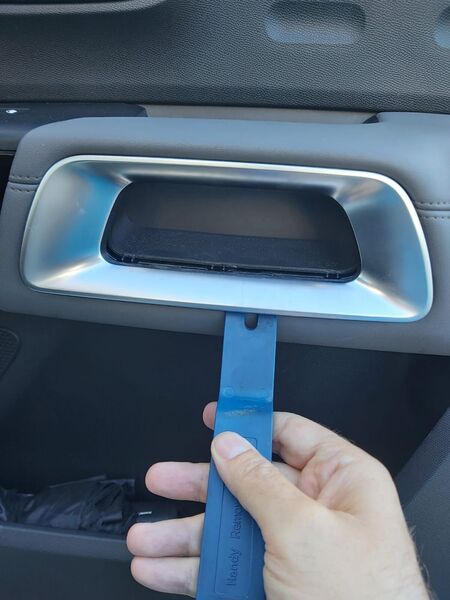

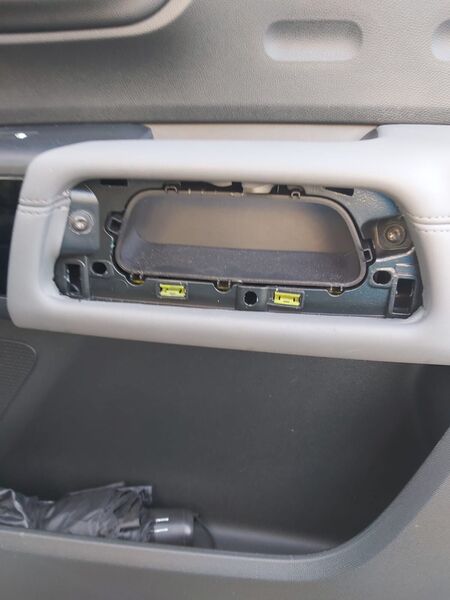

לאחר מכן - וזה חשוב מאוד הכיוון - מתחתית גשר הידית - מחלצים את חיפוי דמוי הניקל ומושכים אותו החוצה וכלפי מטה -





ואז מתגלים שני ברגים - T27





ב3008 - הברגים האלה גלויים לעין ולא צריך לפרק שום חיפוי.



הבורג הבא - T20 מסתתר מתחת לחיפוי של כפתור החלון (נוסע במקרה הזה) לא ידוע לי אם הבורג הזה קיים גם ב3008

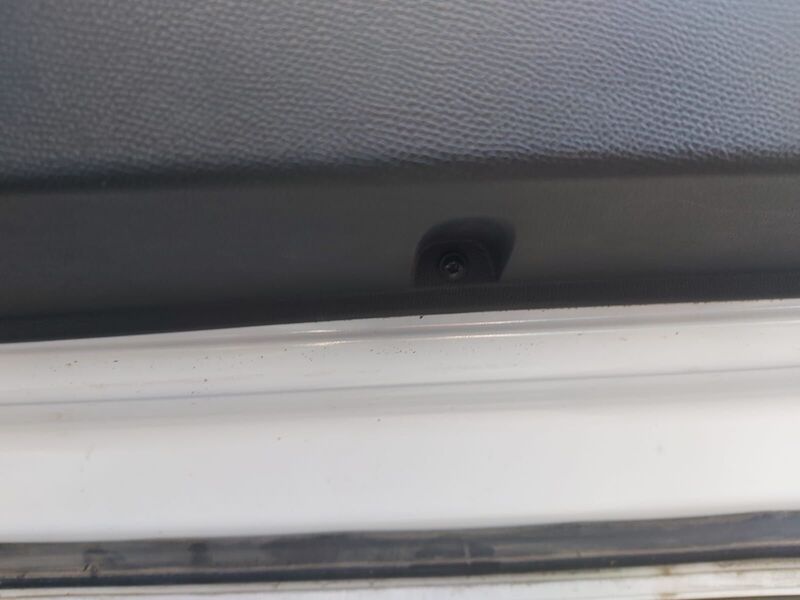

הבורג האחרון מסתתר מתחת לדיפון במרכזו





ואז מושכים בעדינות את הדיפון מהצד שקרוב יותר לדשבורד ועוברים במעטפת כלפי מטה - ישנם כ10 מהדקי ניילון.

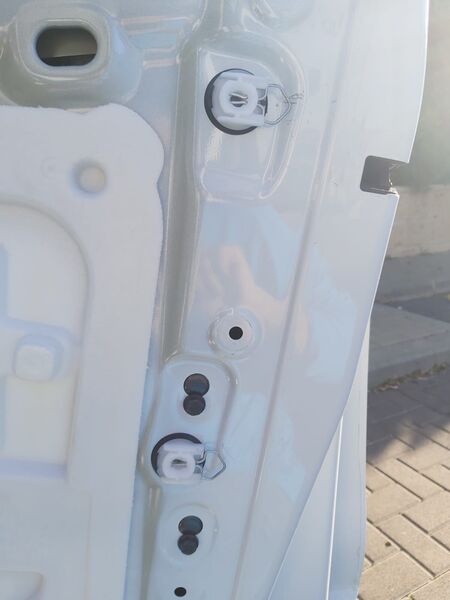

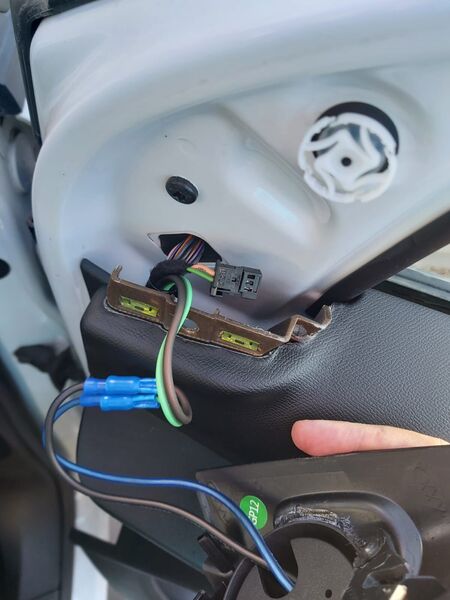

*** שימו לב - צד ימין (הצד של מנעול הדלת) של הדיפון - לא מושכים אותו בכוח!!! יש שם שני מהדקי מתכת שהם חבקי ביטחון שתופסים פינים חזקים מאוד (שניתן להסיר ולהחליף במידה ובטעות כן שברתם) - לשם כך צריך כלשהו כלי דק וזוויתי כמו מחלץ O RING



בC5 מושכים אותם הצידה - הרחק מהדשבורד

ב3008 - מושכים אותם כלפי מטה



לאחר הפירוק תחזיור אותם למקום - בפעם הבאה שתנעלו את הדיפון הם יאבטחו את התפס.



כך זה נראה:









את הדיפון מושכים כלפי מעלה וכמובן - לא לשכח לנתק צמות - במקרה של דלת הנוסע - מתג חלון.

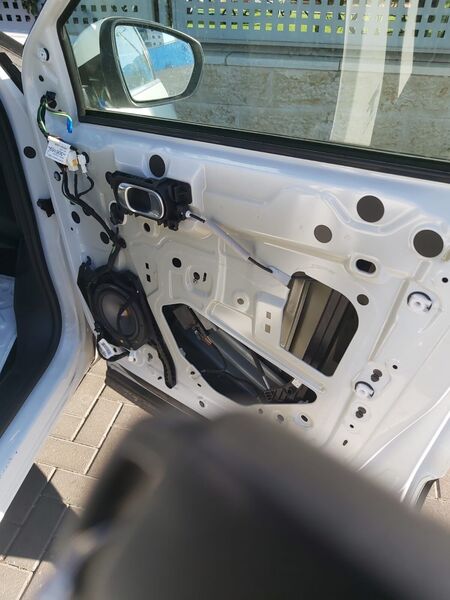

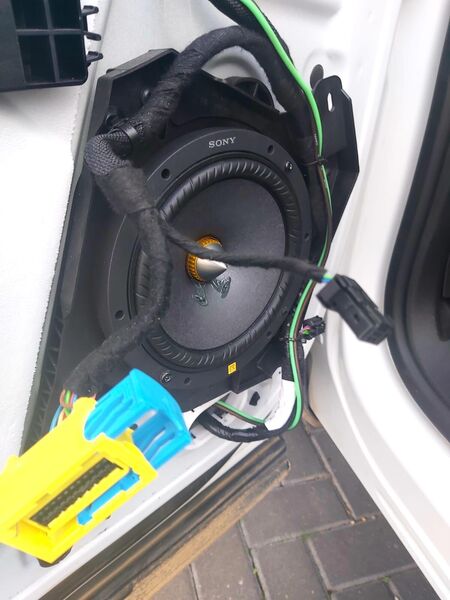

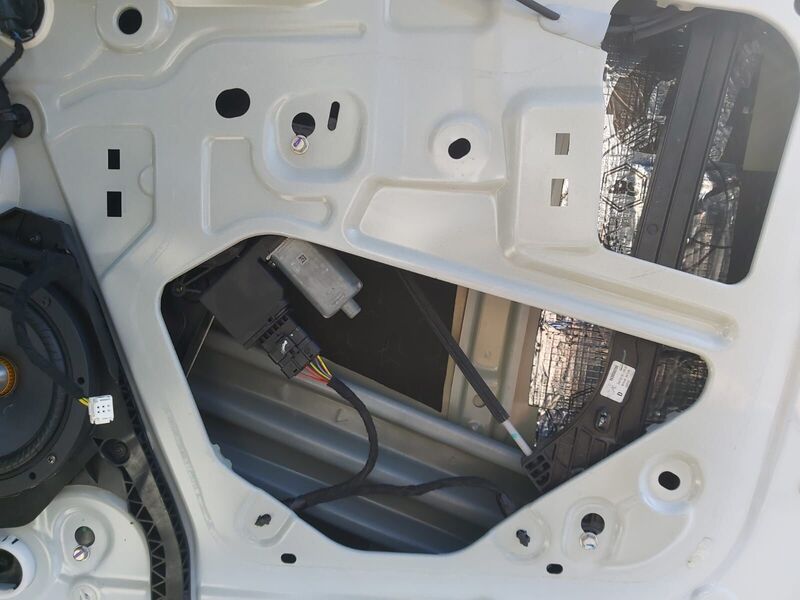

לאחר הפירוק הדלת נראית כך:

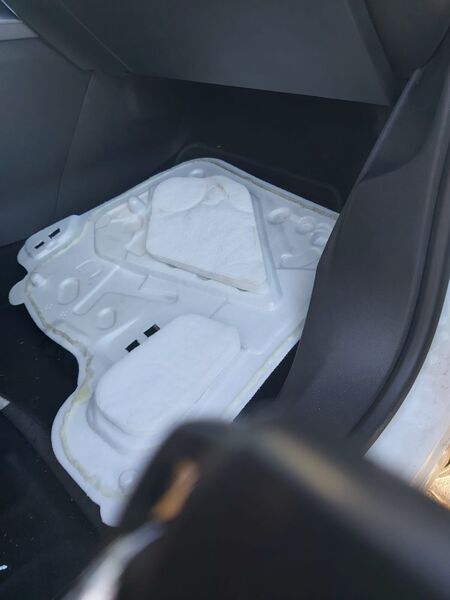

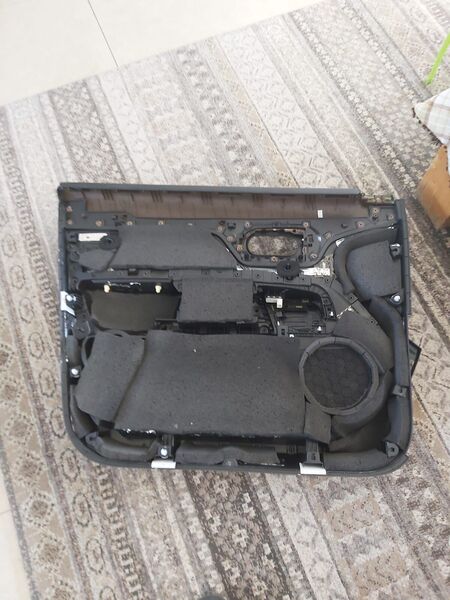

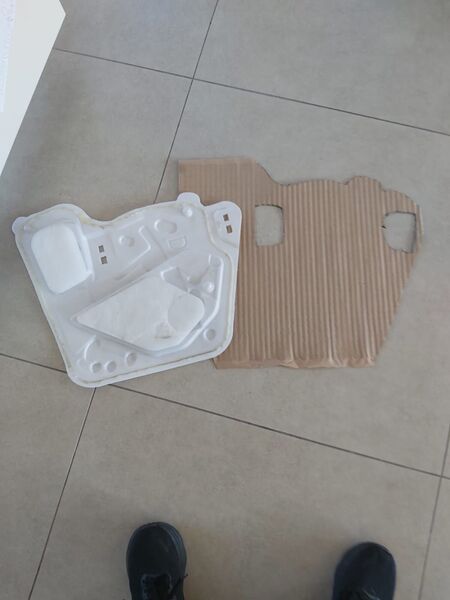

וכן הבידוד שהסרתי מהדופן הפנימית (זו שפונה לפנים הרכב) - נראה כך







חומרי הבידוד - דופן חיצונית



השתמשתי לדופן החיצונית בשני חומרים של חברת STP



הראשון STP GB SILVER - זה חומר שנועד יותר לשכח רזוננס מחלקי פלסטיק - הוא דק מאוד ובקושי מוסיף מסה לפח - אבל כן מספיק בשביל לשכח ממנו רזוננס של רמקול יחסית עדין.



והשני הוא חומר שהדרישה לפיתוח שלו הגיעה מהיבואן המקומי וזה בעצם יריעת בד שמוצדמת לדבק בוטיל וכל המטרה שלה הוא לשנות את מרקם המשטח מפח לבד - ברגע שגלי הקול האחוריים של הרמקול פוגעים בו - זה משכח אותם.

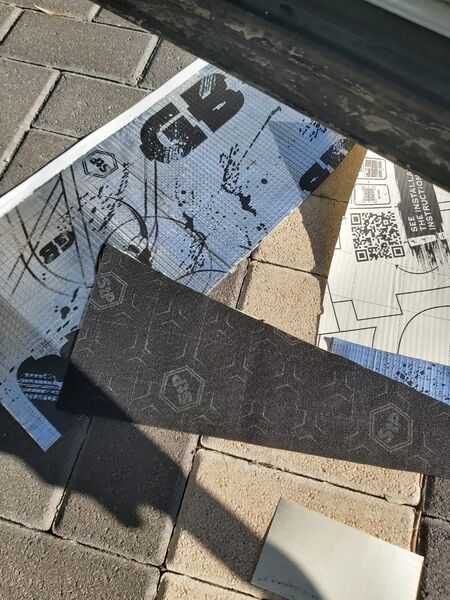

כך החומרים נראים:





ולאחר הצמדתם לדופן החיצונית (קשה מאוד לראות את הבד)





את תעלות החלון והחיזוק לא טרחתי לבודד כי הן מסיביות מספיק.



בידוד דופן פנימית -



כאן החלטתי לשמר את הבידוד קלקר המקורי וגם את סופג הרעשים (כותנה) שהצמידו לו ופשוט גזרתי מיריעה של חומר ממותג אחר בשם SGM - יריעת בוטיל בסיסית שלהם אבל בעובי 2 מ"מ (דווקא בזה אמורים להשתמש על פח - פשוט רציתי את החוזק המבני של היריעה).

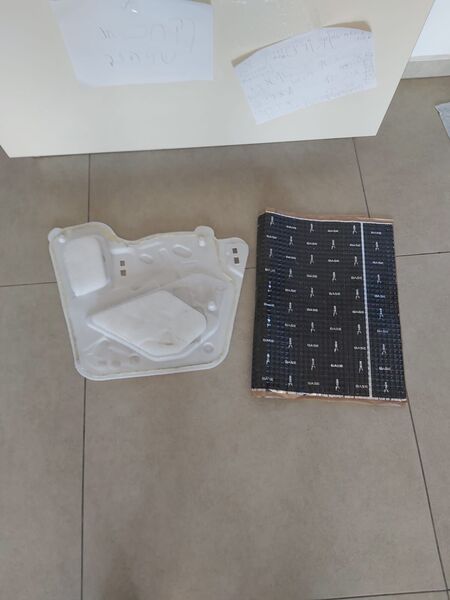

החומרים -





הגזירה למידה (סכין יפנית)

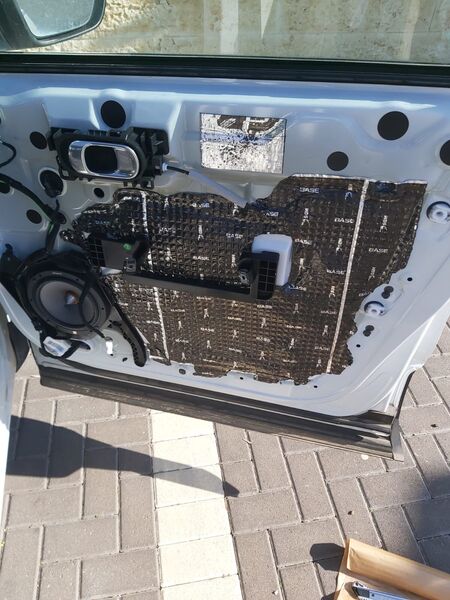

הורדתי את הדבק ליד הרכב - הצמדתי את הקלקר לפח הדלת ועליו בעדינות את הבוטיל - הורדתי חזרה לרצפה והצמדתי את הקלקר עם רולר לבוטיל כאשר הבוטיל מופנה כלפי מעלה ואני לא נוגע בו - ואז חזרה לדיפון:





מחר כבר אמנה את התהליך של בידוד הדיפון עצמו ובניה זמנית שעשיתי לטוויטרים.

[lanosforce]

נמשיך אל בידוד הדיפון -



השתמשתי בכאן בארבעה חומרים מבית STP וגם SGM



SGM BASIC - יריעת בוטיל 2 מ"מ להצמדה לשטחים הגדולים של הדיפון (והאמת שהיה עדיף להשתמש בהם - בדופן החיצונית)

STP GB SILVER - שחתכתי לרצועות והדבקתי בכל מיני משטחים בדיפון.

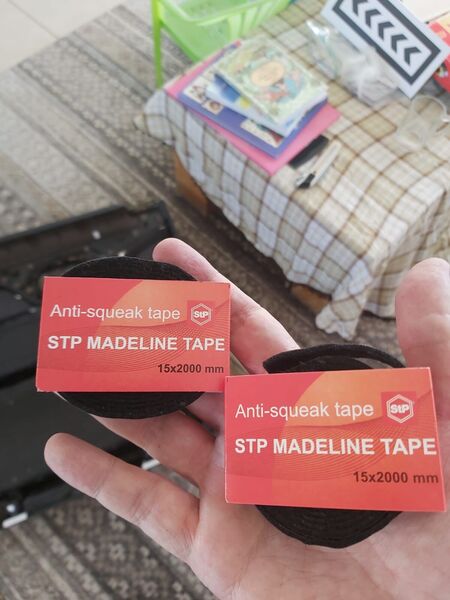

STP MADELINE TAPE - שמטרתו במקור היא ליפוף צמות - זה סוג של בד ארוג (על גבול בד לבד) עם גב דביק מאוד חזק - בהמשך תראו למה השתמשתי בו.

STP CCF - מדובר בספוג עבה שנמעך ממש דק, צפוף וסגור למים

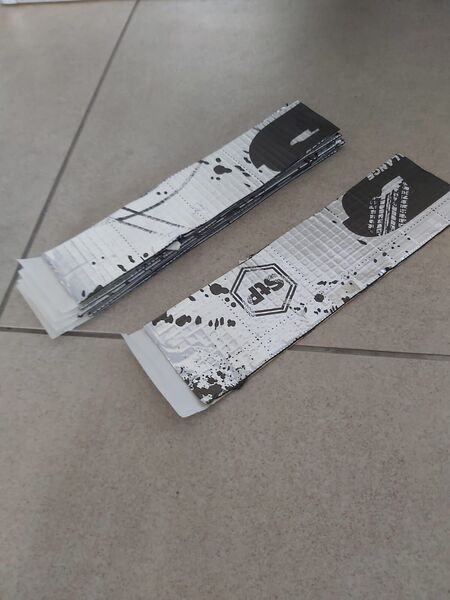

חיתוך לרצועות -

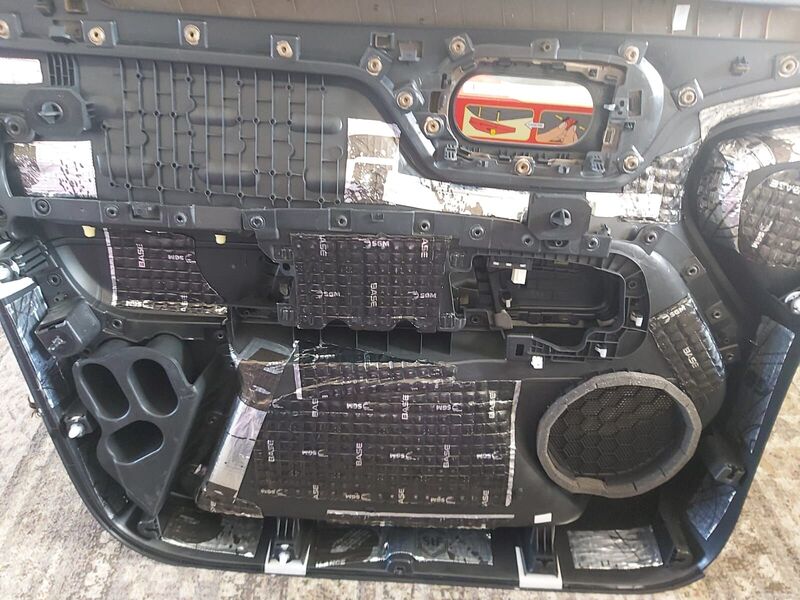

הדבקת משטחים רחבים

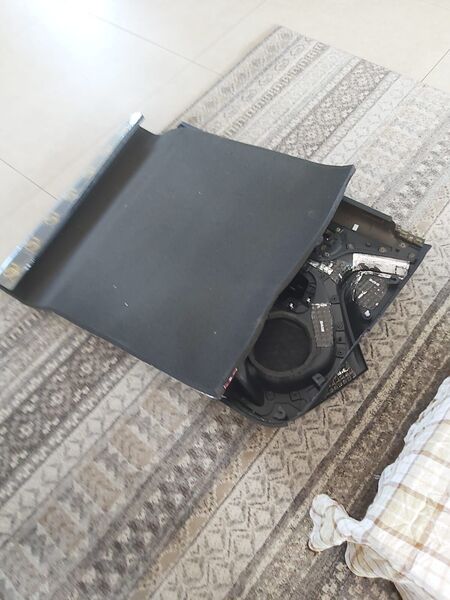

הספוג -

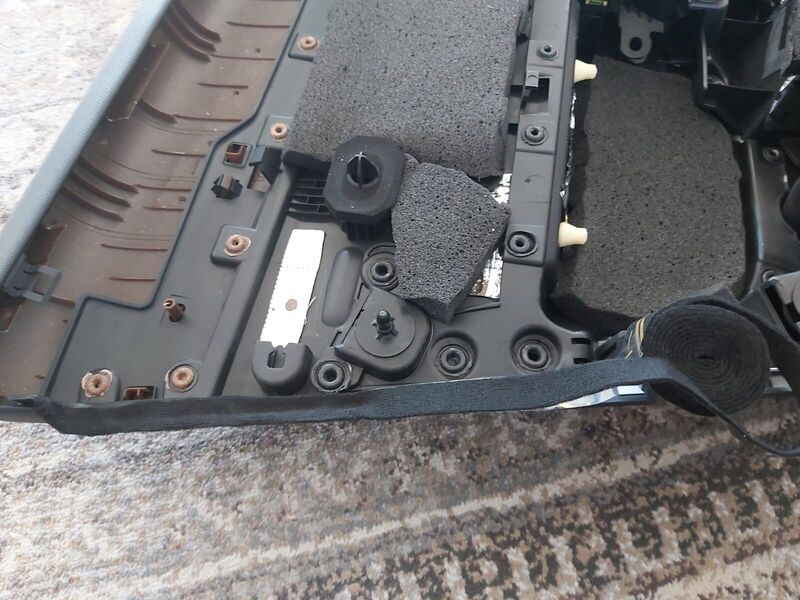

הדבקת משטחי הספוג -





סרט בידוד צמות -





ואם רציתם לדעת למה השתמשתי בו - השתמשתי בו בכדי לבודד מגע בין משטח קצה הדיפון אל הפח -

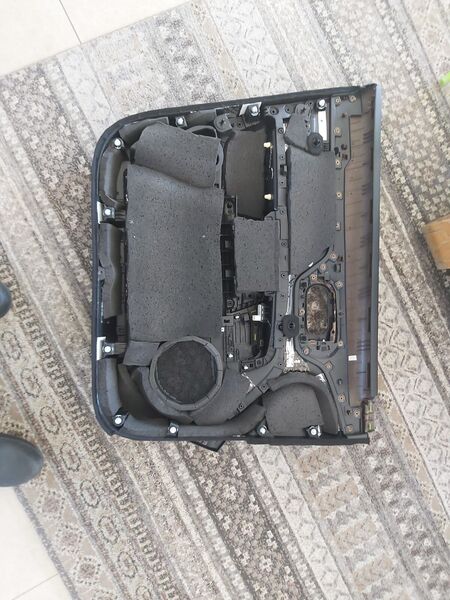

לאחר מכן השלמתי את מהדקי הניילון החסרים למניין (עשרה) -





סיכום בידוד דלתות



חומרים שרכשתי ולא השתמשתי על הדלתות -



STP CARPET - מדובר בבד לבד מתיח עם גב נצמד - חומר מעולה ומדהים בעיני בשביל לעטוף תיבות, לצפות משטחי מגע (כמו תא כפפות, תחתית של דיפונים וכך הלאה) וגם אפשר להשתמש בו במקום הMADELINE אבל זה כל כך נוח כשזה מגיע בצורת סרט הדבקה (ניתן להשתמש בTESA TAPE FELT במקום - זול מאוד ונרכשים בחבילות של חמישיה בד"כ)



יתכן ואשתמש בCARPET לדיפון השני תיכף ארשום למה.



STP MASSA BASSA - זה חומר מאוד מאוד כבד וקשה, גב האלומיניום שלו עבה מאוד

משתמשים במאסה באסה בד"כ לאחת משתי אפליקציות -

רכבי SPL שדורשים הוספת מאסה גדולה מאוד למשטחי מתכת.

סגירת מחיצות טכניות.



הבעיה עם החומר הוא שצריך לחמם אותו ולעבוד עם כפפות - לחמם אותו וכפפות זה לא בעיה, יש לי אקדח חום וגם מבער ידני. פשוט לא היה צורך להשתמש בחומר הזה.

מצאתי לנכון שלהצמיד את הקלקר ליריעת SGM יהיה יעיל יותר גם בגלל שלקלקר הזה היצרן הוסיף יריעות כותנה - פשוט אובר קיל המאסה באסה - בייחוד כשהמידבאסים שלי לא עובדים כוופרים.



בהמשך כנראה יהיה צורך לבודד באזור דלת תא המטען והמגש האחורי - שם הCARPET והמאסה באסה כנראה ישחקו תפקיד. וזה כל מה שאני מתכוון לבודד ברכב.



תוצאות



- סגירת הדיפון אל הדלת היתה קשה ויתכן ובאזורים שנסגרים ישירות מול הדופן הפנימית אפחית קצת בשימוש בספוג ואשים CARPET במקום.



הנפח באס בקדמת הרכב השתפר באופן מובהק והסאב וופר כעת יותר "כלוא" בקדמת הרכב - לאחר השלמת דלת שמאל אהיה מסוגל כבר לכוון את הסאב והמידבאסים בצורה עדינה.



סה"כ עשיתי שימוש מינימלי! בחומרים - וזה השיג את המטרה במלואה.





חומרים שלא נרכשו והיתה כוונה להשתמש בהם -



חשבתי לקנות STP MASTIK שגם נקרא SOUND LIQUIDATOR

החומר הזה מיועד במקור לאטימת בתי גלגלים ורצפות רכבים מחלקו התחתון והחיצוני של הרכב.

אבל בשימוש נכון על דיפונים - מעל שכבת בוטיל - מצפים את כל הדיפון בחומר המסטיק וזה מקשיח את הדיפון ומקנה לו תחושה של אבן במקום פלסטיק ומשכיח ממנו כל וויברציה אפשרית.



מדוע לא רכשתי את החומר הזה בסוף?

כי הוא מגיע כשתי תמיסות בדומה לאפוקסי וצריך גם לערבב את החומר במשך כ5 דקות ואז גם ישר למהר ולמרוח אותו - פשוט OVERKILL מטורף בשביל הרמקולים שאני משתמש בהם ועוצמות השמע שאני שומע בהן - מה גם שהרכב כבר מהיצרן, המצב בדלתות טוב סה"כ. וויתרתי.





יותר מאוחר היום אעלה את הבניה הזמנית לטוויטרים - אזהרת תמונות קשות.

[kalmangar]

לסוני מאסה באסה?

זה לאלמנטים שיורדים נמוך, אין לאלמנט כזה יכולת להשפיע על החוזק של הדלת או כמו אצלי לעקם אותה.

בוא נשים לך מורל אליט 9 אינץ׳ תהיה בן אדם



ואהבתי את כל הברגים שיש לקיבוע של הדיפון לדלת זה חשוב - אני קדחתי ישירות על הדיפון עוד 3 כאלו כי פשוט זה היה מחובר לאפרי וחלש ברמות, טוב קיה מה כבר אפשר לבקש בקטע הזה?



תתחדשי מתוקה מגיע לך

[lanosforce]

לפני שעה, kalmangar כתב:

לסוני מאסה באסה?

בוודאי שאין שום צורך - המטרה במאסה באסה היתה להשתמש בו לסגירת פתחים טכניים בדופן הפנימית - פשוט זה נמצא מיותר.

האמת שיש לSTP גם יריעות אלומיניום עבות - ובמחיר שפוי לחלוטין בניגוד למה שפעם היה עולה להביא זוג DYNAPLATE - באזור ה200 דולר... לעומת כמה עשרות שקלים לדף של STP. ועל זה להצמיד בוטיל עבה יחסית שלא דורש חימום להצמדה שלו.



אבל חכי חמודית - השיט שואו מתחיל עכשיו!



בניות זמניות לטוויטרים



מראש אני אומר ומצהיר כאן בגלוי - בשביל שדברים לא יוצאו מהקשרם! (כמו שכבר קרה בעבר)

זה לא היה חלק מההתקנה - אני שילמתי על התקנת מגברים וDSP ומידבאסים בדלתות ואת הבניה לטוויטרים ביקשתי להשאיר להזדמנות אחרת.

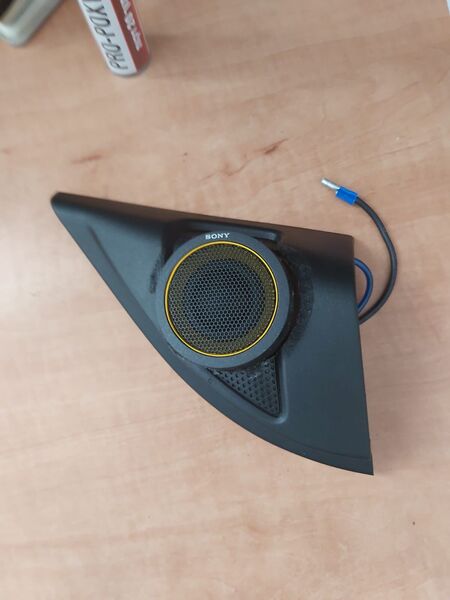

התושבות של הטוויטרים הודבקו באופן זמני למשולשים של המראות לבקשתי - ללא כל בניה שלהם.



ככה זה נראה -





בכדי להקנות חוזק מבני ולא מתוך שום מטרה אסטתית -



יצקתי פרופוקסי





וגם עוד זווית

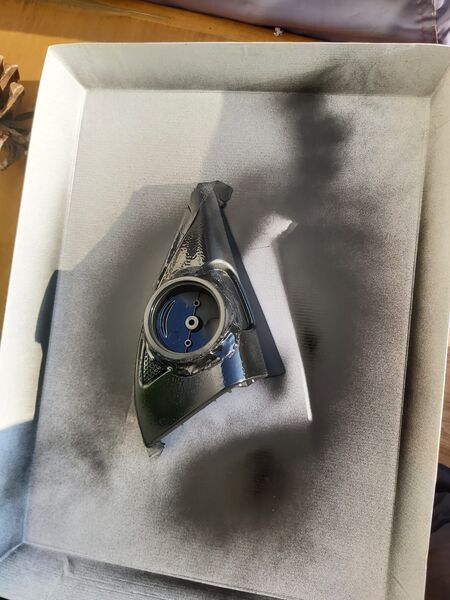

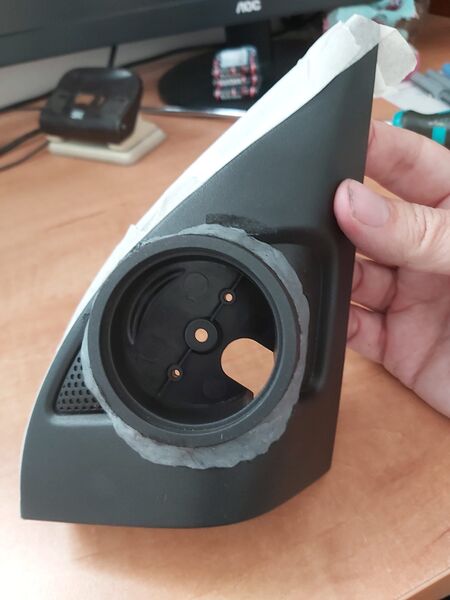

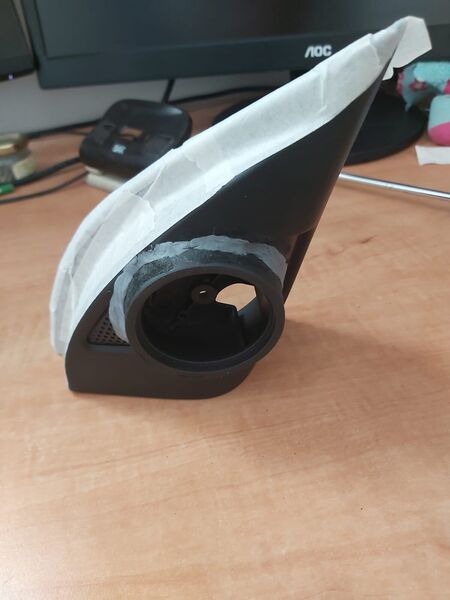

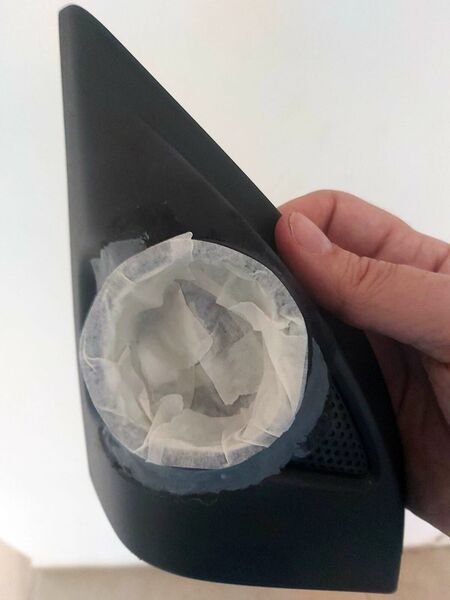

המסקינגטייפ הוא בכדי לצבוע רק חלק ולראות אם יש התאמה לצבע

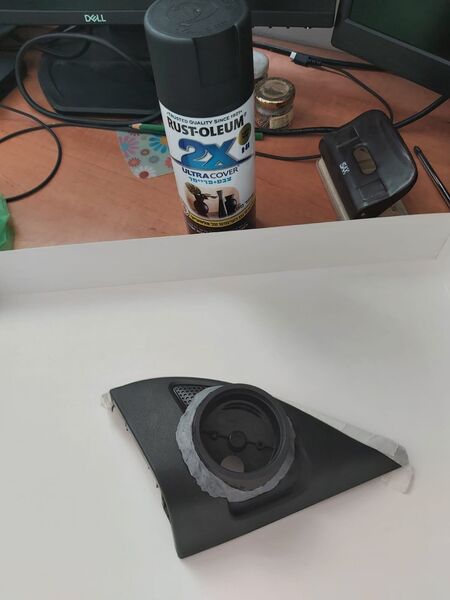

זה רסטולאום פריימר שחור מט שכבה כפולה - צבע טרי





ולתדהמתי הרבה - ברגע שהצבע התייבש - נעלם כל הברק והוא תואם באופן מושלם! לפלסטיקה.



מה זה אומר לי?



זה אומר לי שאם אחליט בהמשך כן לבנות את הפודים בעצמי - את הצבע המתאים כבר יש לי.

אם אחליט להגיש את הטוויטרים לבניה חזרה אל יוסי - אמסור לו גם את הצבע.



למה בעצם המצב הזמני הזה?



בראש ובראשונה חוסר תקציב, ההתקנה בוצעה כמעט מיד לאחר החלפת הרכב - אז דברים מתבצעים בשלבים.

והסיבה השניה - לא ידעתי אם אוהב את הטוויטרים האלו ואם ארצה להחליף אותם באלמנט מידריינג' רחב פס מסוג פלאנאר (שוקל בהמשך להוסיף אותו כמיד ריינג' על הקרוס הפסיבי - מה שנראה כרגע שפשוט יקרה רק אם ישעמם לי כי הסט הזה הצליח להפתיע אותי אבל זה יגיע מאוחר יותר אחרי שאבודד את הדלתות ואעשה כוונים עדינים - גם תגיע חווד על הסט, מוקדם מידי עדיין).





[borsood]

לפני 9 שעות, lanosforce כתב:

STP MASSA BASSA - זה חומר מאוד מאוד כבד וקשה



סה"כ עשיתי שימוש מינימלי! בחומרים - וזה השיג את המטרה במלואה.



עם שם כמו מה-זה בעסה זה לא מפתיע...



אדי, אם לא היית היו צריכים להמציא אותך 😉

תענוג לקרוא! תמשיך וכמנהגך אל תשכח אפילו פרט קטן.

[lanosforce]

קצת לגבי מאסה באסה -





וגם





זה פחות או יותר לשריין את הרכב נגד כל רעידה אפשרית. אבל השימוש שאני רציתי את זה בשבילו הוא סה"כ לסגור מחיצות טכניות.



לפני 12 שעות, borsood כתב:

אדי, אם לא היית היו צריכים להמציא אותך 😉



צחקתי כי זה משפט שאני תמיד במוקדם או במאוחר שומע אותו - בצבא זה היה - אם לא היה אחד כמוך, מישהו היה צריך להמציא אותך אבל אם היו שניים כמוך זה יותר מידי.



[lanosforce]

הליך הבידוד של דלת הנהג היה ניתן לאמר זהה לדלת הנוסע למעט הקליפסים של מתגי החלונות והמראות:





הקליפס "מכבי ת"א" - מושכים את התפס הכחול החוצה ומושכים לאט לאט החוצה את הצהוב.

והקליפס השחור תפס רגיל.

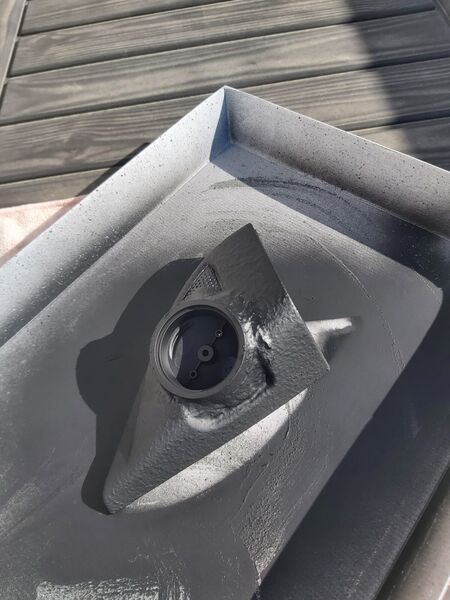

לאחר מכן עשיתי טייק2 לבניה של משולש הטוויטר - הפעם המשולש של צד הנהג -  פרופוקסי והכנה לצבע





הפעם בחרתי בגישה אחרת - משהו שיסתיר את הגימור המאוד גס של הפרופוקסי (שגם נותן לצבע פריימר גוון שונה משאר הבניה)

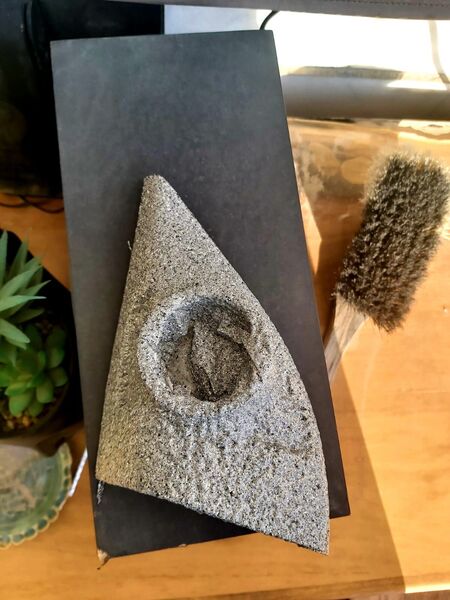

והלכתי על מוצר מבית ראסטולאום - שנקרא גימור אבן (ספריי טקסטורה)

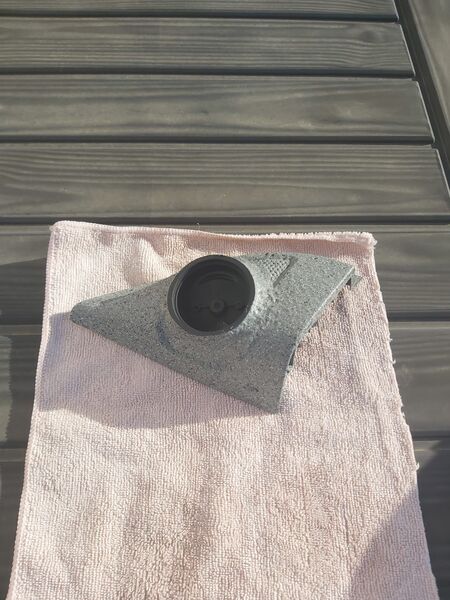

כן זה נראה רע מאוד בהתחלה - מדובר בשכבת גומי שמתייבשת למראה אבן וגם מרגישה לחלוטין כמו אבן לאחר הייבוש - בחרתי צבע אפור כי זה מה שהיה בחנות

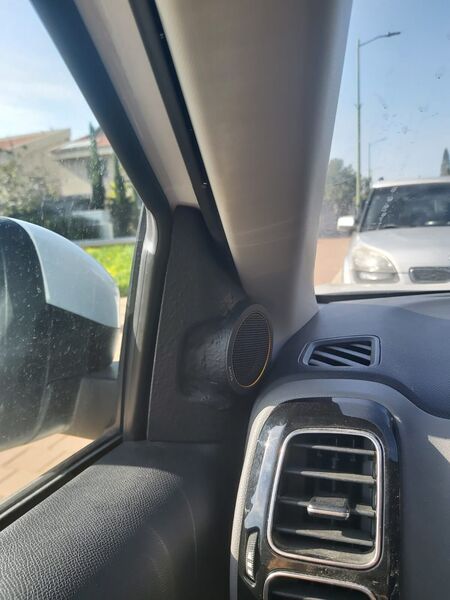

- האמת שיצא מאוד מאוד יפה ולחלוטין עובר את העין -





אבל אז עשיתי את הטעות וצבעתי לשחור מט -





וזה שוב הבליט את נושא החוסר גימור - אבל הרבה פחות נורא - בפועל ניתן לשייף ולחזור על התהליך אבל ברכב לאחר שזה התייבש - זה הרבה פחות נורא:





אבל זה עדיין לא המצב שאני רוצה - אז - הזמנתי היום בטמבוריה את הגימור אבן בצבע שחור ויהיה טייק 3 שלדעתי יהיה הסופי.



חוץ מזה התוצאות של בידוד הדלתות



לחלוטין עשה הבדל ועכשיו תדרי הבאס מורגשים היטב מקדמת הרכב ואני יכול בעצם להמשיך עכשיו לחלק השני של הכוונים - כוונים עדינים.



לדייק את הסאב וופר.

לכוון את הקצה התחתון של המידבאסים כלפי הסאב.

ליישר טיפה את היענות הכוח.



וזהו. תם ונשלם.

[lanosforce]

אז נרכש בקבוק של STONE EFFECT בצבע שחור של ראסטולאום.

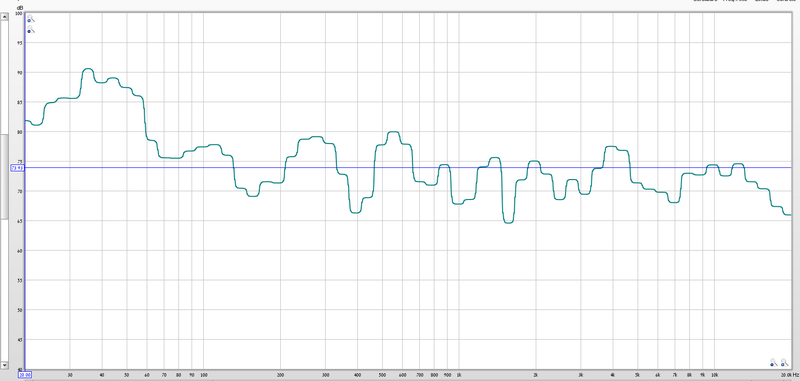

אבל כרגע אני לוקח את הזמן להמשיך בכוונים של המערכת - מה שעשיתי אתמול בערב רגע לפני שעליתי לסופר מהחניון התת קרקעי היה פשוט לעשות סשן RTA וזה האיזון שהיה לאחר בידוד הדלתות:

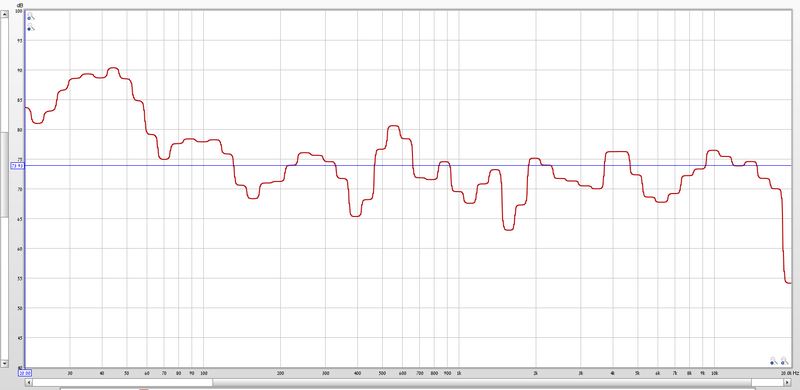

וזה לאחר התיקון: בגדול מה שתוקן -

1. נתתי למידבאסים קצת יותר כוח באזור 100 הרץ.

2. הורדתי להם קצת כוח באזור 270



וככה בעצם יצרתי מגמת ירידה עד לאזור 150 הרץ ומשם מתחיל טיפוס לפיק באזור 550 שזה איזון שאני מאוד אוהב כבר שנים.



3. לטוויטרים הורדתי כוח באזור ה4K וסיננתי מהם צרימות שאני פחות אהבתי.





את שאר התחום לא אתקן כי אני אוהב את התוצאה - אבל אני כן אחזור אל המידבאסים ואנסה להוריד להם נקודת חיתוך ל60 ונראה אם הם עומדים בזה ללא בעיות - או שאשתמש באחד משני הEQ IIR שיש לי שם בכדי לתת להם שם קצת יותר כוח באזור 60-70 ולחבר אותם עוד יותר אל הסאב.



4. לסאב נתתי יותר כוח באזור 60 וחתכתי לו כוח באזור 35 - קצת יותר "מכה" לחזה וקצת פחות רעידות.

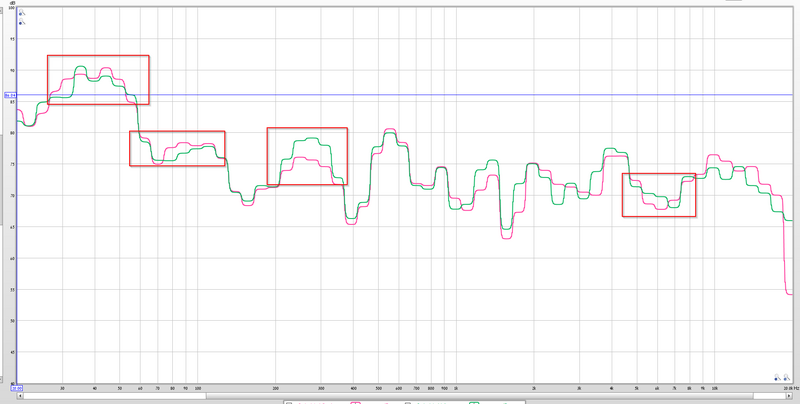

ובכדי להראות ברור יותר את ההבדלים:





הנגיעה הבאה שלי תהיה באזור מפגש בין הסאב למידבאסים - הורדתי בסוף טיפה מעוצמת הסאב בשביל לנסות לשלב אותו כמה שיותר עם הסט, חושב שאני סה"כ במרחק נגיעה כבר מלהיות רגע לפני השלב האחרון של הכוונים שהוא איזון בין צד ימין לשמאל.

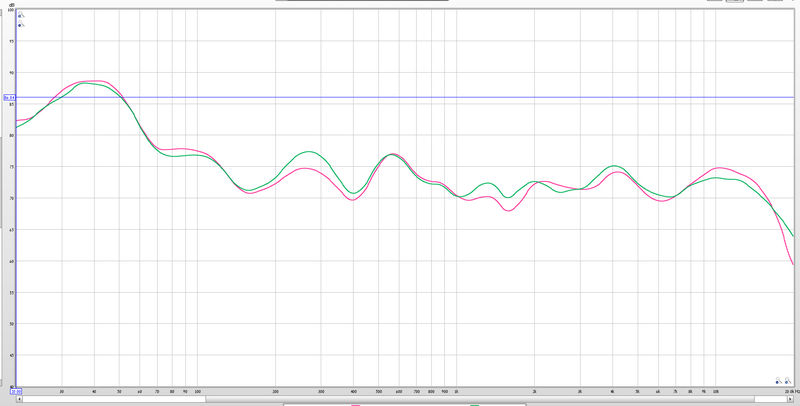

ובסופו של דבר להראות בצורה מעודנת יותר איך הדברים נראים לפני ואחרי - האחרי תיקון זה הוורוד





הניסיון יהיה להעביר את הסאב לחיתוך באזור 70 ואת המידבאסים או להוריד ל60 אם הדלתות יאפשרו או לתת תוספת כוח ב70.

[Tom_22]

למה בגרף אחרי יש נפילה משמעותית יותר בסף התדר הגבוה?

ואיפה זה ו-40k? 😜 או שזו מגבלה של ציוד המדידה/תצוגה?

עריכה אחרונה ב-10 בינואר על ידי Tom_22
