החלפת נורה שרופה מאחורי כפתורי הפעלת המזגן

[m3csl]

סוזוקי סוויפט 2008

נשרפה לי אחת הנורות מאחורי כפתורי הפעלת המזגן

מישהו איך מפרקים את הפנל בשביל להגיע לנורות ?

[מרק10]

תעלה צילום של פנל הבקרה והשליטה בכדי שנוכל לעזור לך.

[m3csl]

בבקשה - צירפתי תמונות לדגם הספציפי שלי

[מרק10]

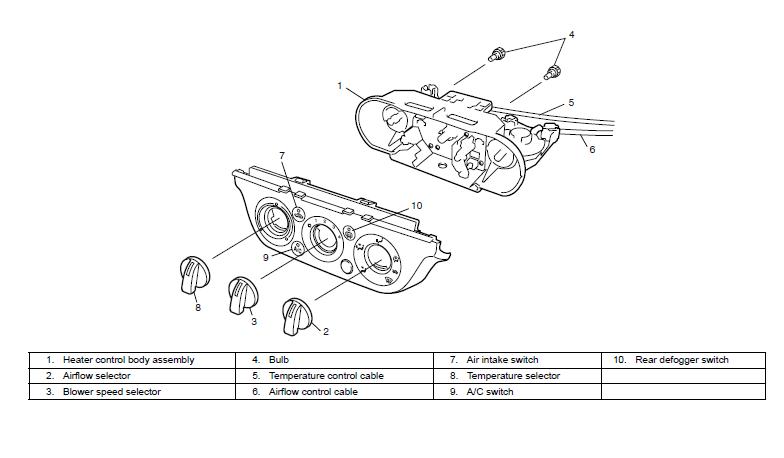

אולי השרטוט המצורף עשוי לעזור לך.



נראה על פניו שאתה צריך למשוך את הכפתורים החוצה (בחוזקה) ואז לפרק את הפנל ולמשוך את כול היחידה החוצה מכיוון שהמנורות מותקנות מאחורי היחידה. שים לב לךעבוד בזהירות מכיוון שמאחורי פנל השליטה קיימים גם הכבלים של השליטה על המדפים של מערכת המיזוג.

[m3csl]

אם הנורות נכנסות מאחורי הפנל, לא יהיה יותר קל להגיע אליהן דרך תא הכפפות?

[מרק10]

אני לא חושב שיש גישה דרך תא הכפפות.

[מאור30]

ניראה שהפאנל המדובר אמור לצאת במשיכב עדינה וסבלנית ומחובר בצורה של קליפסים. תעבוד בעדינות אני מאמין שתצליח. יכול להיות שהזזה של תא הכפפות ייתן לך גישה לדחוף בקונטרה את הפאנל אחוצה...לא ניראה מורכב במיוחד.

[m3csl]

הנורה השרופה הוחלפה ועכשיו הכל עובד .. תודה חברים על העזרה..

מהלך התיקון:

תא הכפפות פורק



ע"י השחלת הפלאפון מאחורי תא הכפפות צילמתי את החלק האחורי של יחידת המיזוג בשביל לבדוק אם הנורות אכן מורכבות מאחור ואם ניתן יהיה לחסוך פירוקים נוספים.



וגיליתי שהן לא מאחור ... המשך פירוקים...

על מנת שאוכל לשלוף את הפנל של המזגן צריך לשחרר קודם את הרדיו. לשם כך פירוק שני ברגים שמעגנים אותו לרכב:

אחד - גישה מתוך תא הכפפות:



עבור הבורג הזהה מהצד השני נדרש לפרק את הכיסוי שמתחת להגה.



עכשיו השלב הקשה... בשביל להגיע לבורג המדובר - הגישה כמעט בלתי אפשרית. זה דרש הרבה גמישות, זחילות והתפתלויות בשביל להצליח להגיע ולפתוח את הבורג הזה (שלא לדבר על לסגור אותו או לצלם את מוקומו). אני מניח שאם הייתי מפרק עוד כמה פאנלים הגישה היתה יותר נוחה, אבל ויתרתי על פירוקים נוספים מיותרים.



עכשיו ניתן היה לדחוף את יחידת הרדיו החוצה





לפרק את הפאנל של המזגן





להחליף את הנורה השרופה (החלטתי להחליף את שתיהן על הדרך)





הגומי הצהוב שעל הנורות מתפרק (בעדינות, זהירות לא לקרוע), ויש להלביש אותו על הנורה החדשה שנקנתה.



לחבר את הכל בחזרה

עכשיו הכל עובד כשורה:

[lanosforce]

עבודה יפה אבל בחיי שאין לי מושג למה פירקת את שני הברגים מהצד של הרדיו - הוא יוצא במשיכה





זה יבני, לא איטלקי.

[m3csl]

בסרטון שצירפת זה יוצא במשיכה .. כנראה פירקו לפני כן את הברגים אחרת זה לא ייצא.

(כבר פירקתי בעבר את הרדיו בשביל להוסיף לא יציאת AUX. חובה לפרק את הברגים הנ"ל)/

ראה גם במדריך הבא:

http://www.suzukiswift.info/how-to-remove-the-cd-player-stereo-from-a-suzuki-swift/



כמו כן - שים לב לתגובה הראשונה ביוטיוב לסרטון ששלחת.

[מרק10]

נראה שהחלפת המנורה זה תהליך יחסית ארוך. כמה זמן עבדת על כול התהליך ?



בכול מקרה כול הכבוד על התיעוד למען הדורות הבאים.

[m3csl]

בגלל אי הידיעה של התהליך, מה לפרק, איפה הנורה בפועל וכו זה לקח כשעה וחצי. החלק העיקרי שגזל הכי הרבה זמן זה פתיחה וסגירה של הבורג הלא נגיש שמחזיק את הרדיו. אני מניח שאם אצטרך לעשות זאת שוב זה ייקח כחצי שעה

[מרק10]

הכי חשוב שלא שברת אף פלסטיק במהלך הפירוק וההרכבה.
