כנראה שאשאיר את הסטרטר... ולו לשם שמירה על בריאות הרגל והנפש... :lol:

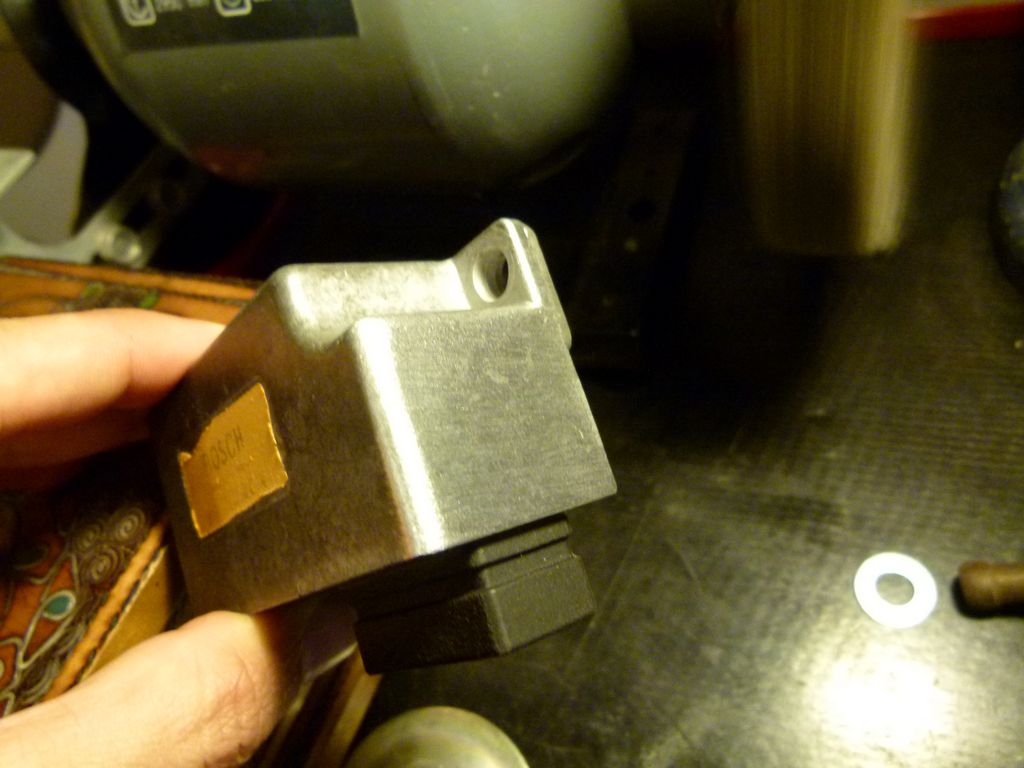

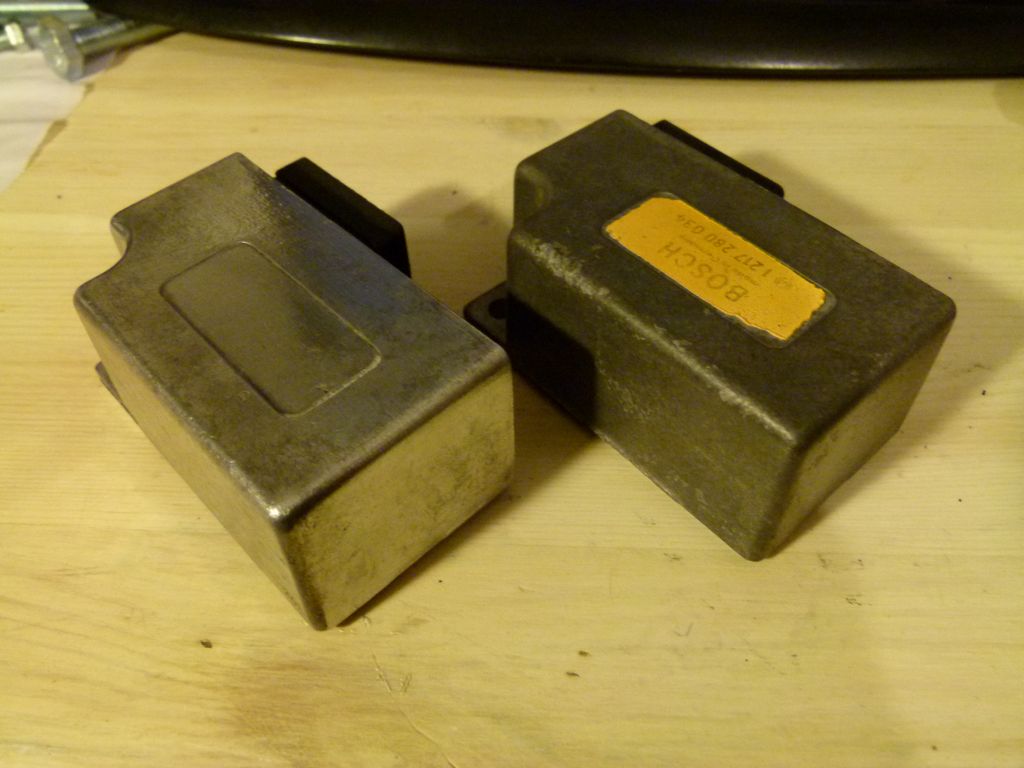

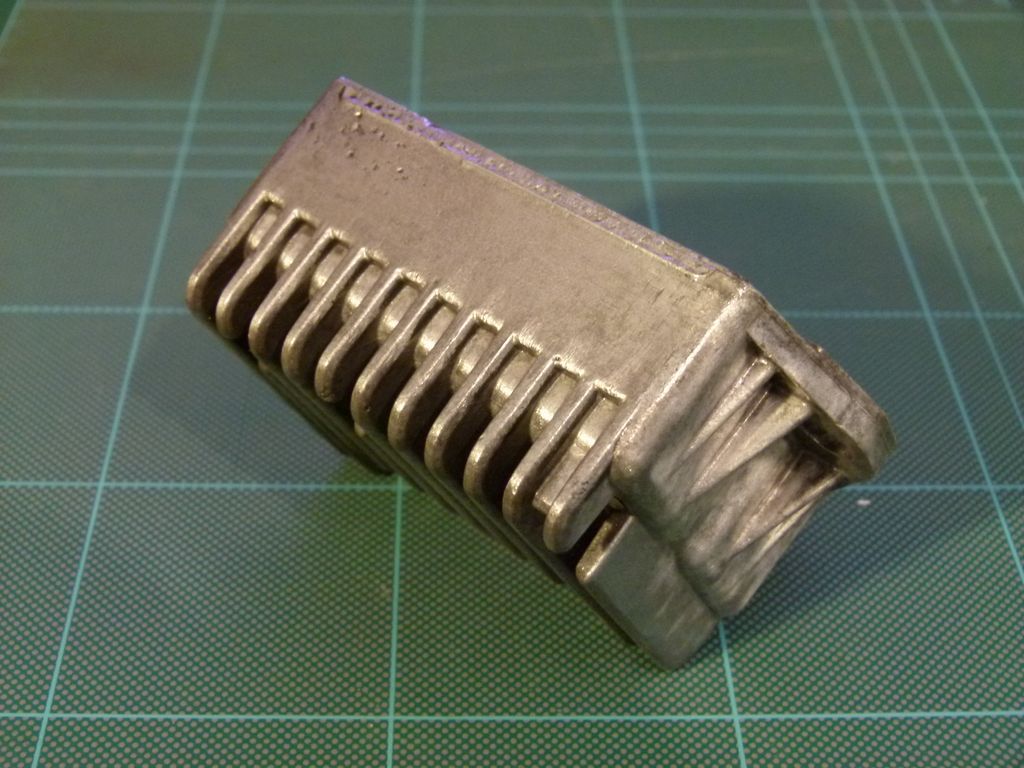

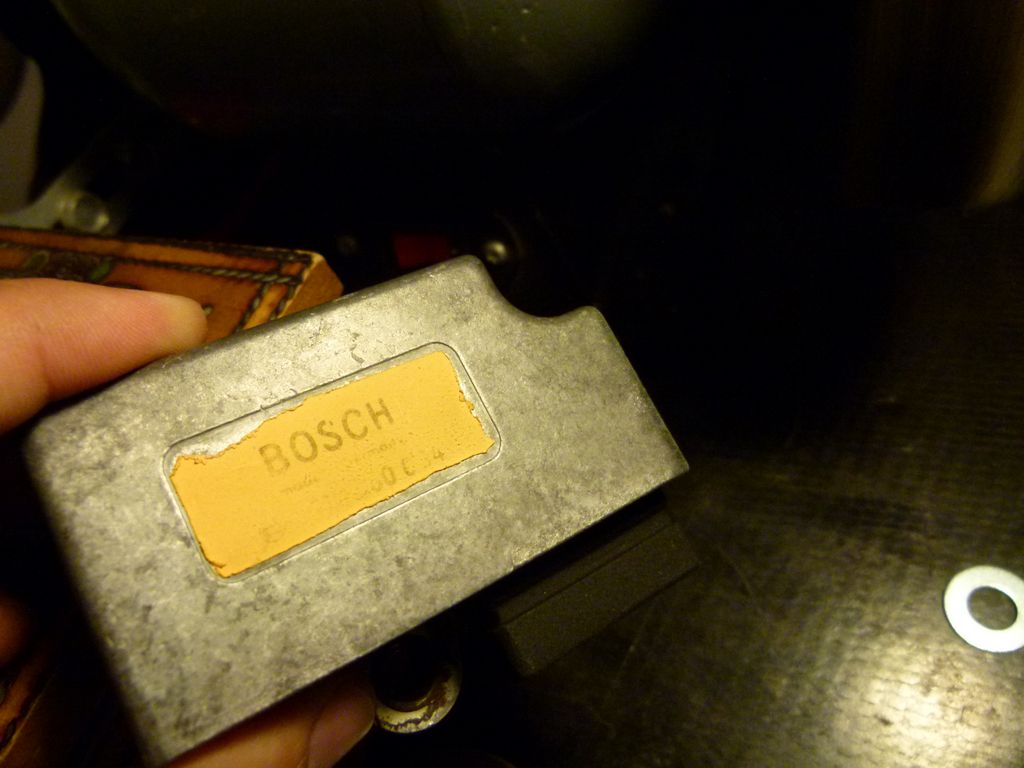

התחלתי לעבוד על חידוש שתי יחידות מודול ההצתה.



בתחילה, ליטוש במלטשת מברשת ברזל ואז....

attachment.php?attachmentid=256620&stc=1&d=1316291164



attachment.php?attachmentid=256621&stc=1&d=1316291164



הציקה לי העובדה שהמדבקה במצב גרוע למדי ולכן החלטתי "לייצר" חדשה.

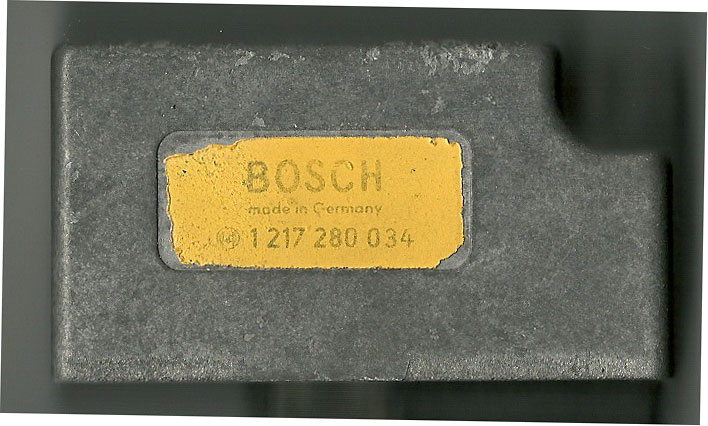

ראשית, סריקה של החלק בסורק.



attachment.php?attachmentid=256625&stc=1&d=1316291364

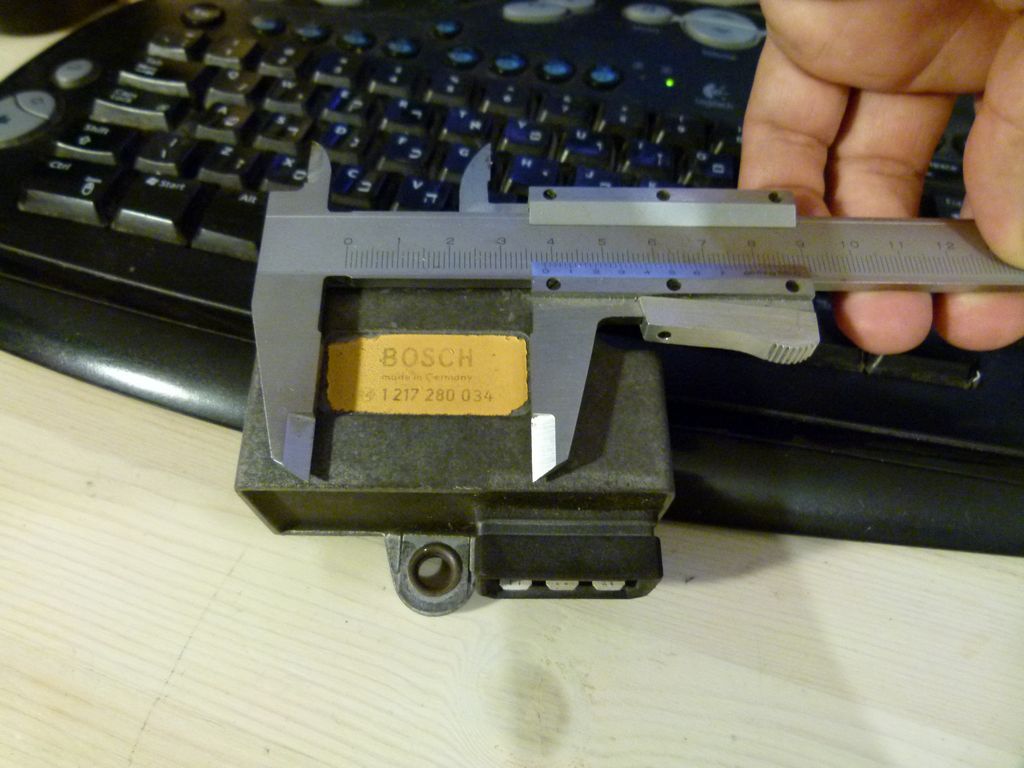

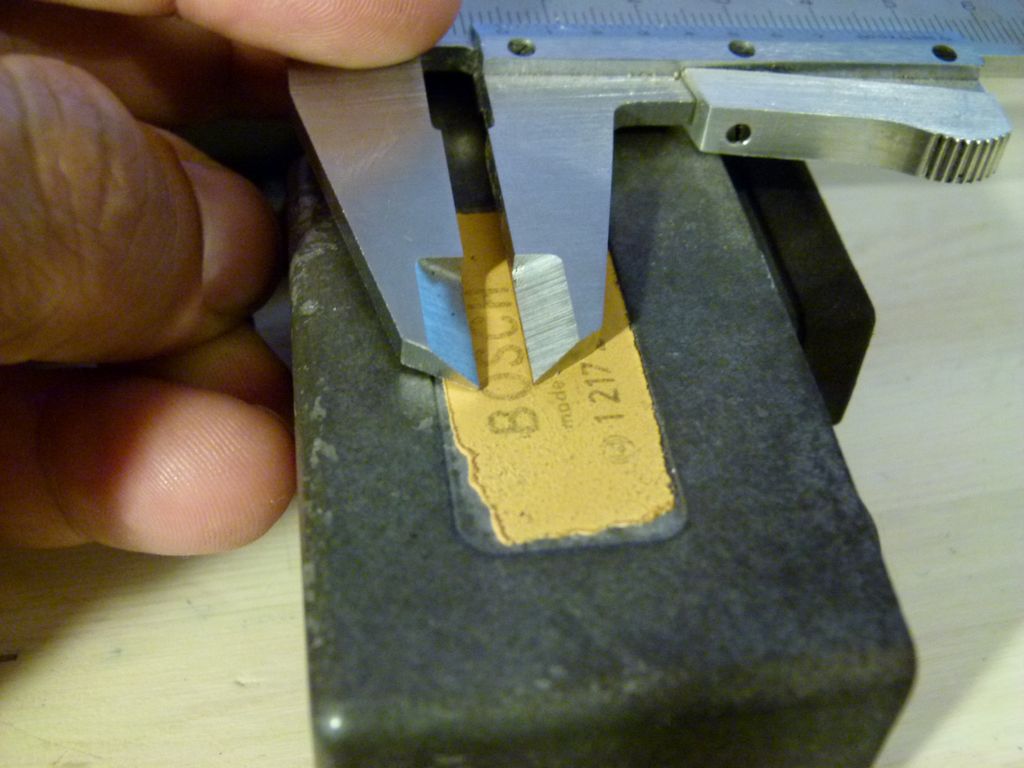

שנית, לקיחת מידות המדבקה עצמה וסוגי הכתב השונים.

attachment.php?attachmentid=256622&stc=1&d=1316291294



attachment.php?attachmentid=256623&stc=1&d=1316291294



השלב הבא - פוטושופ... מציאת הגוון הנכון כפי שהיה חדש (השתמשתי בתמונות של חלקי בוש שונים מהאינטרנט), התאמת הפונטים והגדלים, את הלוגו מצאתי בקלות באמצעות Google Images והופ, יש קובץ מוכן להדפסה (בגודל וברזולוציה גבוהה המתאימה להדפסה איכותית...) :)



attachment.php?attachmentid=256639&stc=1&d=1316292462



ועכשיו.. נשאלת השאלה... מישהו מכיר בית דפוס שידפיס לי את הנ"ל בכמה עותקים? :lol:

שבוע טוב!



ליאור.







חלומות נועדו להתגשם



http://www.BackOnTwo.com

  • תגובות 378
  • פורסם
  • תגובה אחרונה

המגיבים הפעילים ביותר בשרשור

המגיבים הפעילים ביותר בשרשור

תמונות שפורסמו בשרשור

פורסם

Pamela David Enamels

[email protected]





עוסקת בדיוק בזה. היא גם יכולה לחדש, ואפילו ליצור מחדש, את לוחיות המידע השונות שצורפו לרכב עם ייצורו. מספיק לשלוח לה לשם כך צילום של הלוחית עם ממדיה. את סמל ה"רובר 10” שלי היא חידשה לתפארה.



ברזלים מעופפים שעושים בום, רובר חוזר מהמתים:

http://lulisml.wordpress.com/

פורסם
Pamela David Enamels

[email protected]





עוסקת בדיוק בזה. היא גם יכולה לחדש, ואפילו ליצור מחדש, את לוחיות המידע השונות שצורפו לרכב עם ייצורו. מספיק לשלוח לה לשם כך צילום של הלוחית עם ממדיה. את סמל ה"רובר 10” שלי היא חידשה לתפארה.



תודה!



את השחזור/חידוש כבר עשיתי, יש קובץ מוכן, צריך רק בית דפוס שמכין מדבקות איכותיות, עדיף כאן בארץ הקודש... :wink:



ליאור.

חלומות נועדו להתגשם



http://www.BackOnTwo.com

פורסם

הי ליאור,



מדהים מחדש כל פעם לאיזו רזולוציה אתה יורד...



לעניין המדבקות - כמוך גם אני הפקתי מדבקות ל BMW G/S שלי, זאת מכיוון שחלקן לא ניתנות להשגה כמקוריות.

יש שתי אפשרויות של הדפסה:



1. דפוס משי ע"ג ויניל

2. הדפסה דיגיטלית ע"ג ויניל





האופציה הראשונה היא הטובה ביותר וכך זה מיוצר במקור, אבל מצריכה "פתיחת רשת" ונראה לי ממש לא משתלם בשביל כמה מדבקות.

האופציה השניה היא זולה ופשוטה אבל הצבע לא יחזיק מעמד לאורך זמן ואיכות ההדפסה לא גבוהה כמו בדפוס משי. יש גם הדפסות דיגיטליות מעולות אבל מעטים מחזיקים כזו מכונת דפוס וצבעים עם עמידות טובה נגד שחיקה ולאורך זמן.



אם אתה מעוניין לנסות הדפסה דיגיטלית ע"ג ויניל ממליץ על קולורטאץ' בת"א. את הקובץ עדיף לעצב בקובץ וקטורי (תוכנות אילוסטריטור/פריהנד) על פני קובץ של פוטושופ.

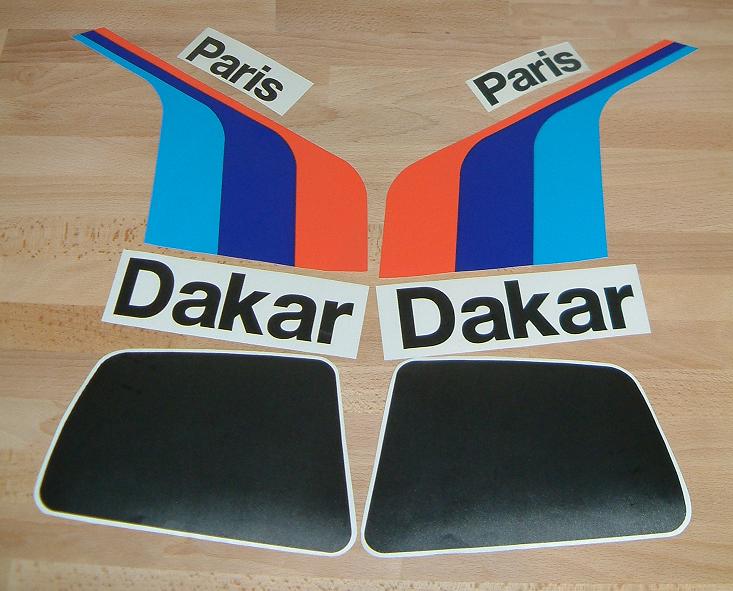

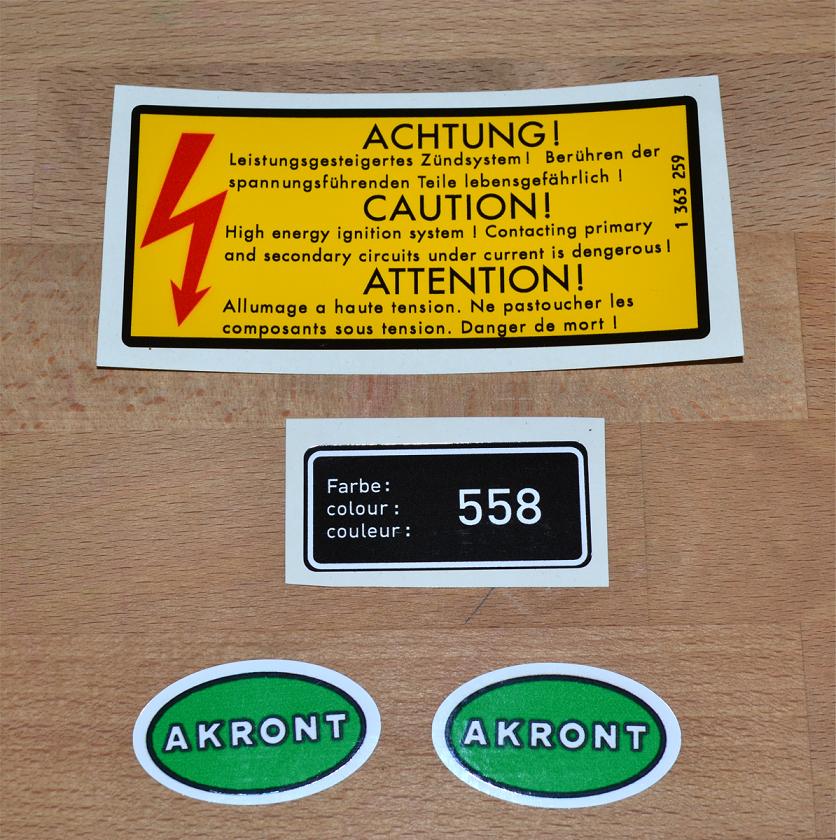

אם מעניינים אותך עוד פרטים אני בה"פ. מצ"ב דוגמא למדבקות שעשיתי עבור ה BMW שלי:



1. מדבקה מקורית

2. רפליקה עצמית בדפוס דיגיטלי ( איכות גבוה )

3. רפליקה עצמית בדפוס משי + חיתוך ויניל ( איכות הכי גבוהה)



בהצלחה



PD set.jpg

פורסם

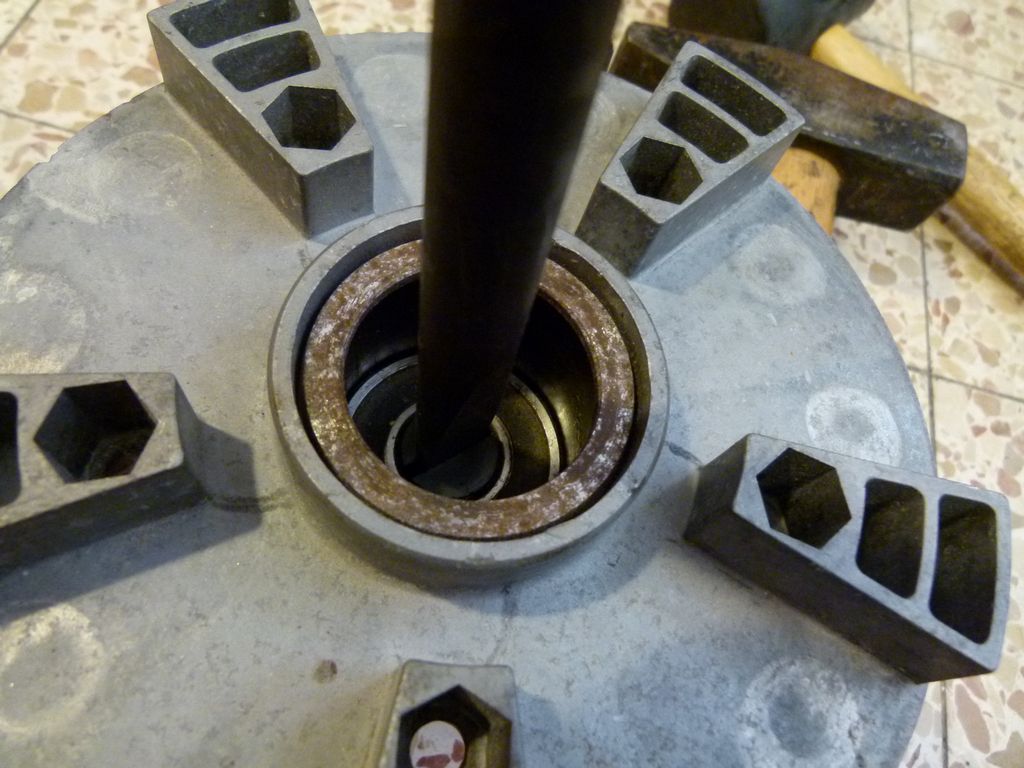

הוצאת מיסבים.



ניתן להוציא מיסבים במספר דרכים, באמצעות חולצים כאלה ואחרים, חימום (במקרה ו'בית' עשוי מאלומיניום) ועוד.



לאחרונה רכשתי כלי חדש שמוכיח את עצמו בצורה מצויינת..

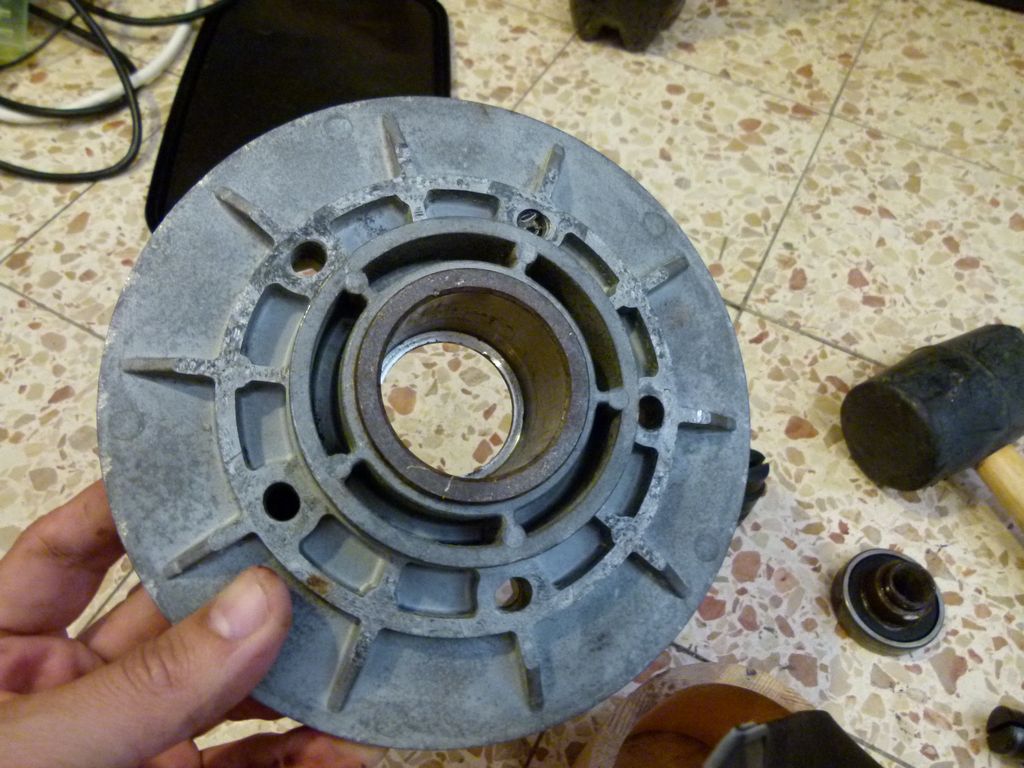

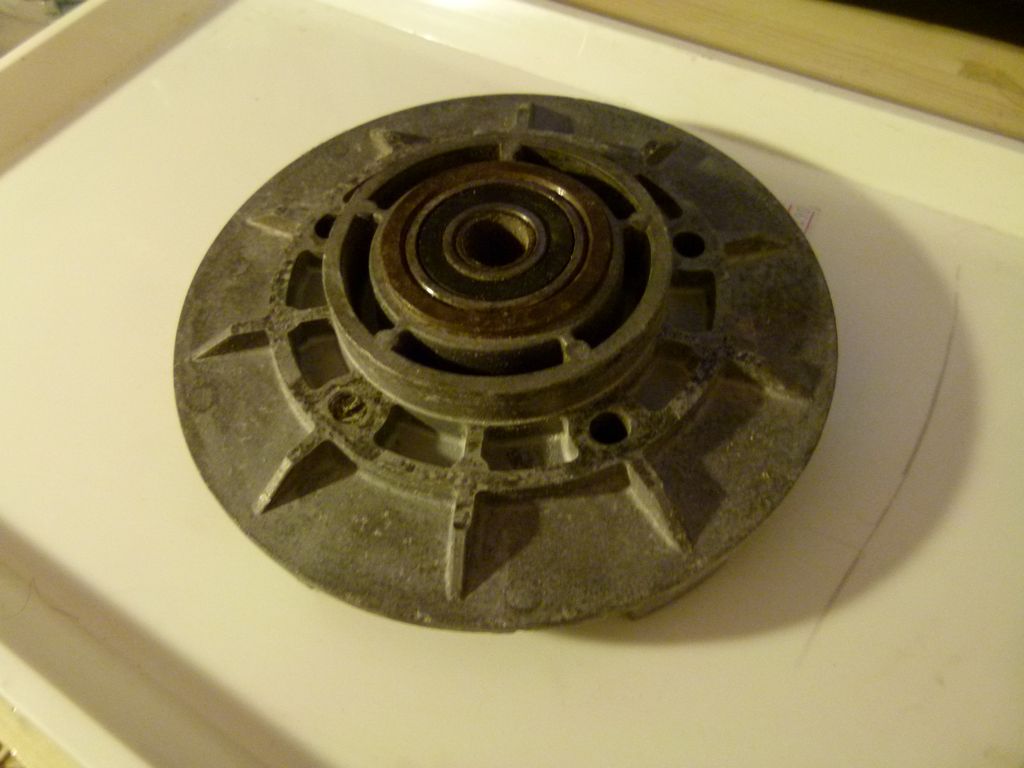

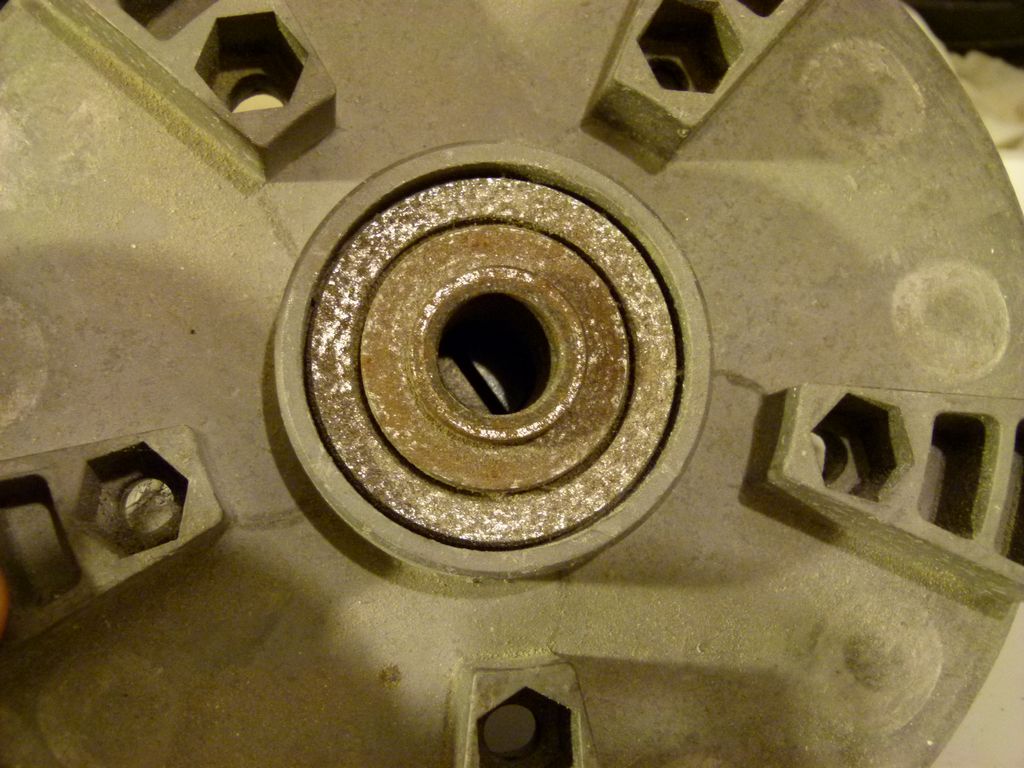

להלן החלק, אליו מתחבר גלגל השיניים האחורי. לאחר ניקוי בהתזת סודה ולפני שליחה לאנודייז, הוצאת שני המיסבים:



attachment.php?attachmentid=257027&stc=1&d=1316433101



attachment.php?attachmentid=257028&stc=1&d=1316433101

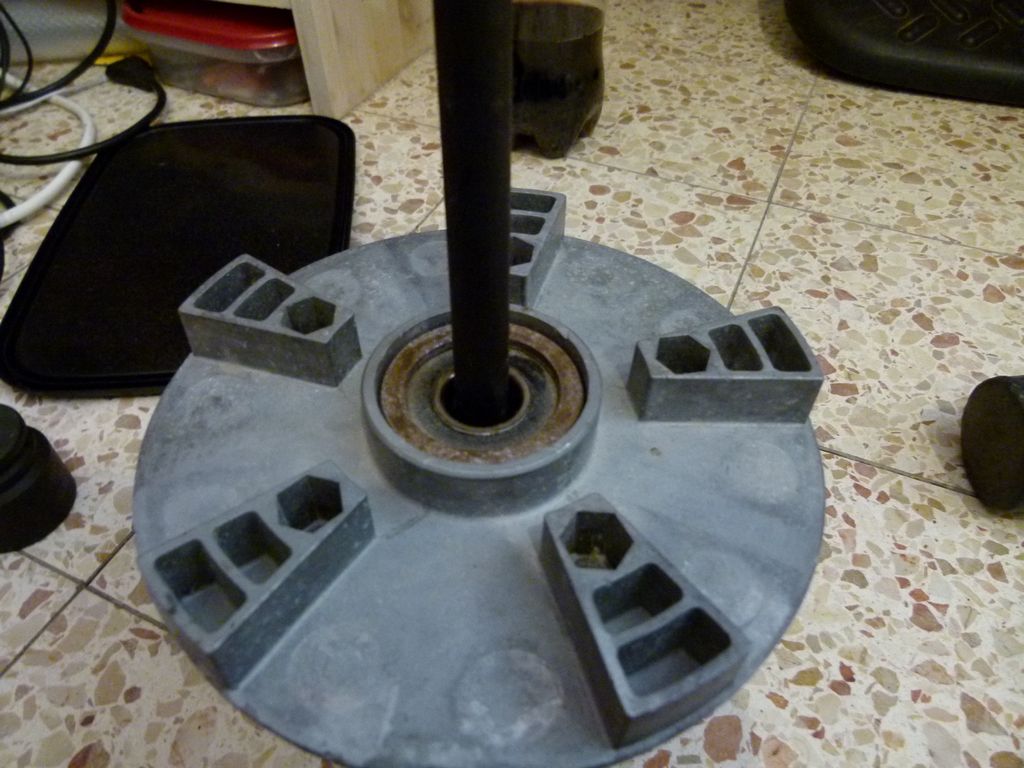

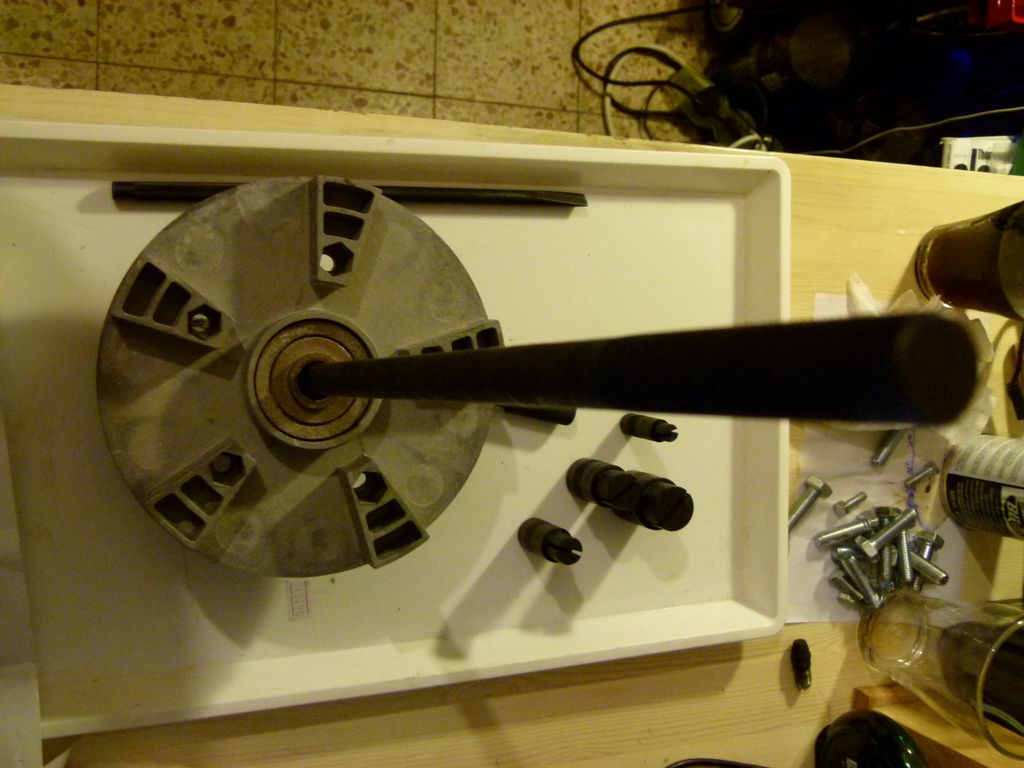

בחירת Collet מתוך מבחר המגיע עם הסט, בגדלים מילימטריים שונים (ניתן גם להשיג באינצ', לחובבי הז'אנר :)). את החלק המחורץ מכניסים לתוך החלק הפנימי של המיסב.

attachment.php?attachmentid=257029&stc=1&d=1316433101

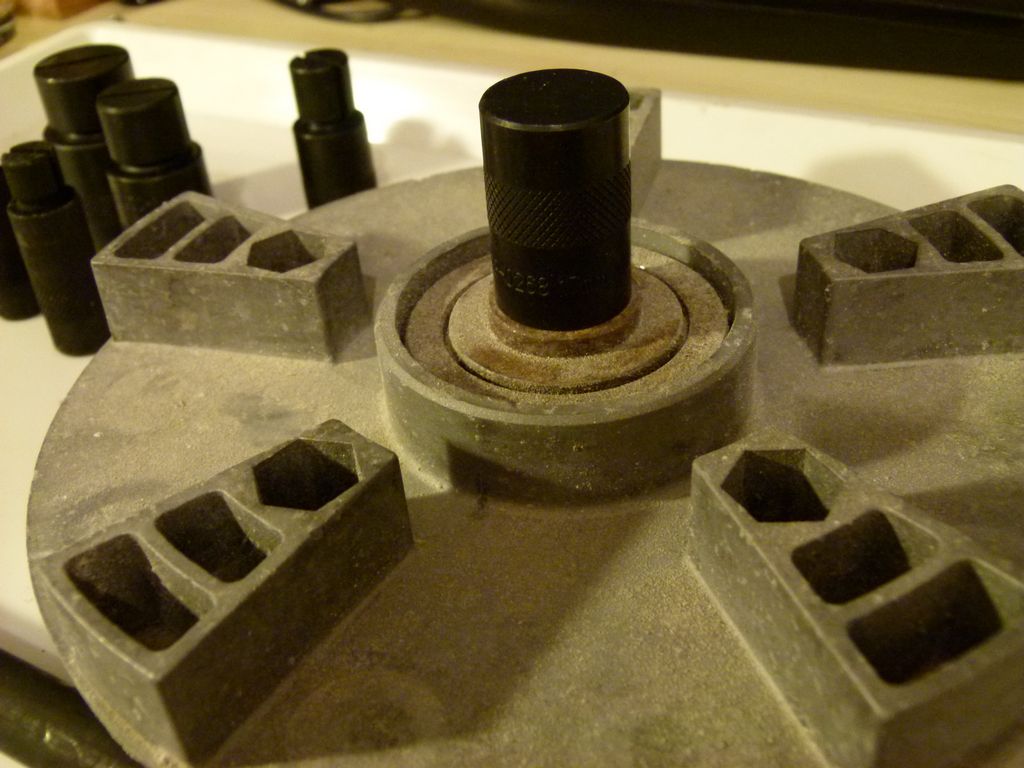

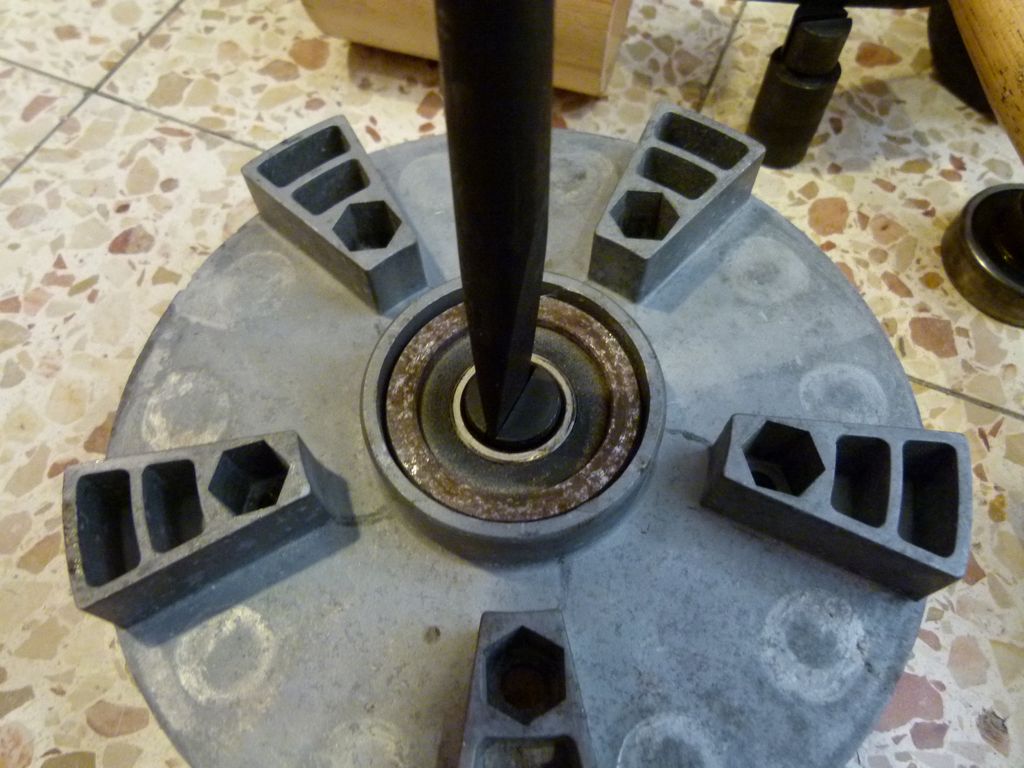

השלב הבא, הכנסת המוט הייעודי לחריץ בקולט.

attachment.php?attachmentid=257030&stc=1&d=1316433101



attachment.php?attachmentid=257031&stc=1&d=1316433101



attachment.php?attachmentid=257032&stc=1&d=1316433101



attachment.php?attachmentid=257033&stc=1&d=1316433101



המשך - מיד









חלומות נועדו להתגשם



http://www.BackOnTwo.com

פורסם

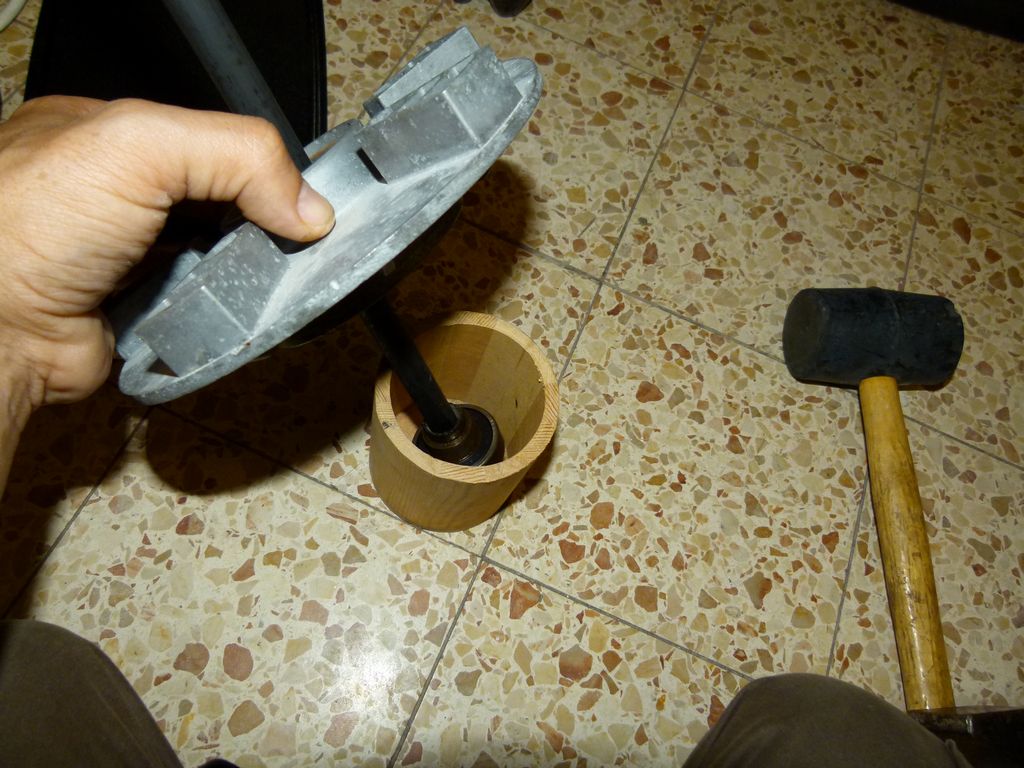

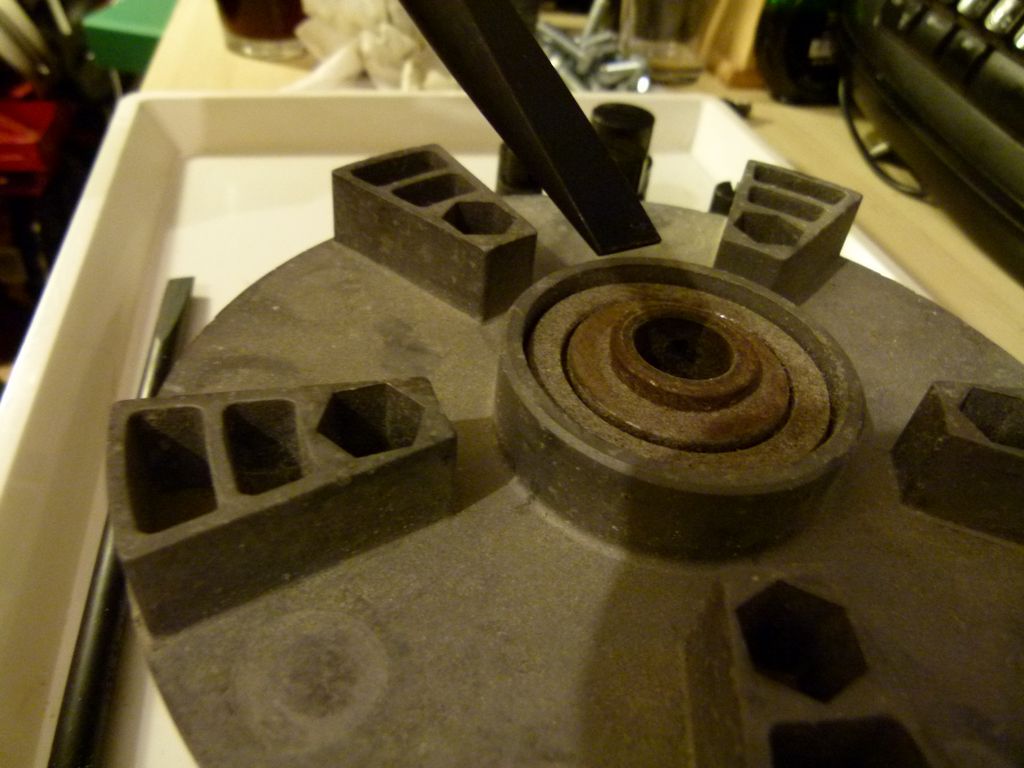

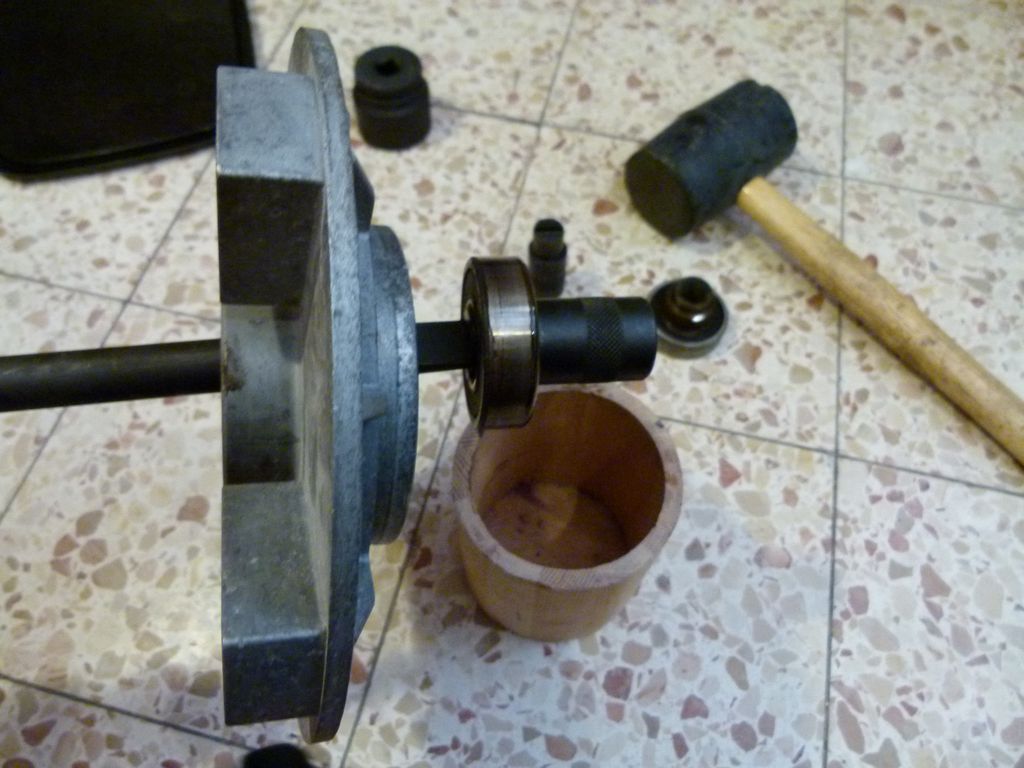

ראשית, דופקים על המוט המוכנס לחריץ הקולט עד לקיבועו.

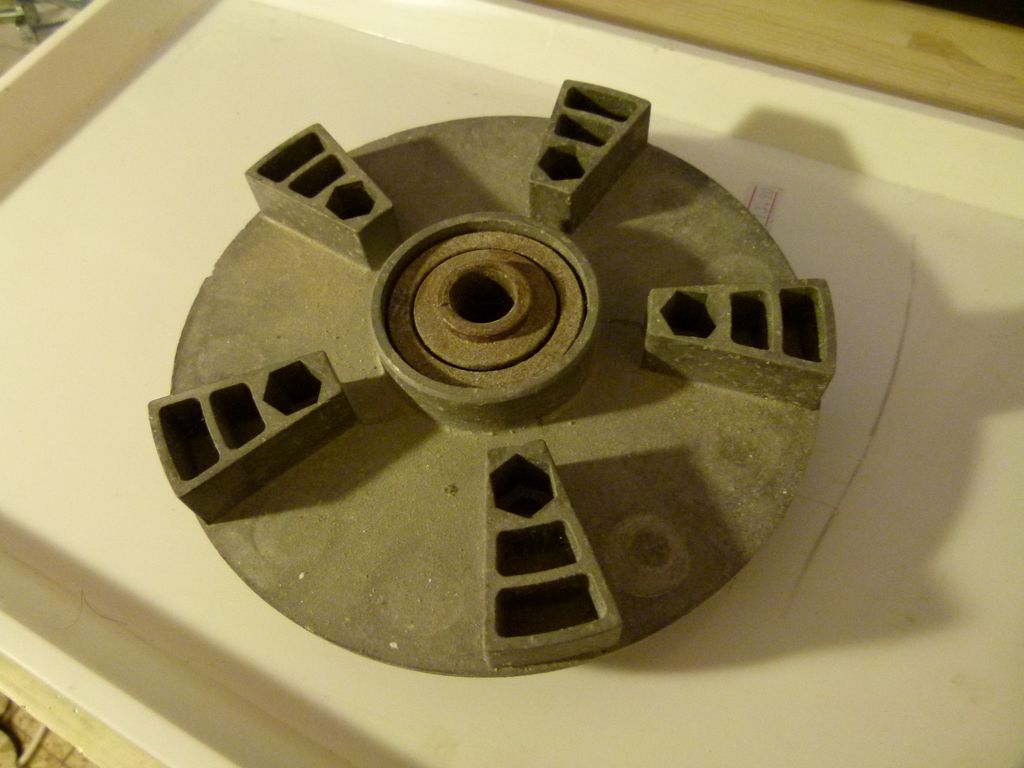

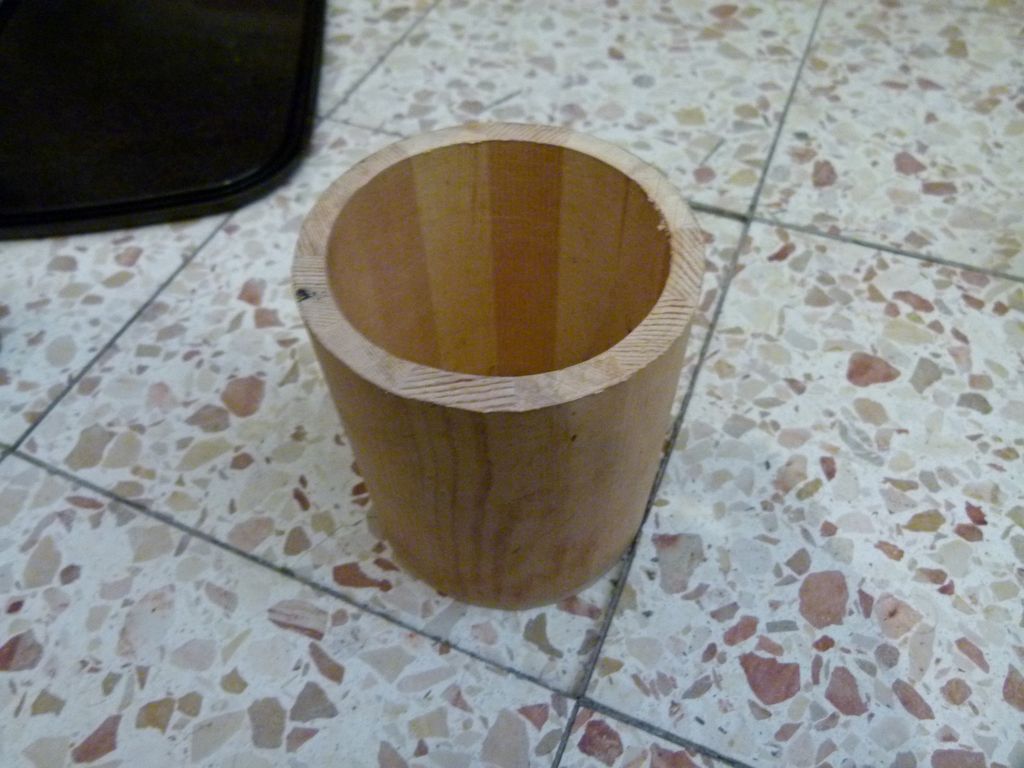

השתמשתי בכלי עץ זה לצורך הנחת חלק האלומיניום עליו ודפיקה על המוט. אין צורך בשלב זה בדפיקות חזקות מדי, המיסב ייצא לאחר מספר דפיקות חוזרות בעוצמה קבועה

attachment.php?attachmentid=257035&stc=1&d=1316433504



attachment.php?attachmentid=257036&stc=1&d=1316433511

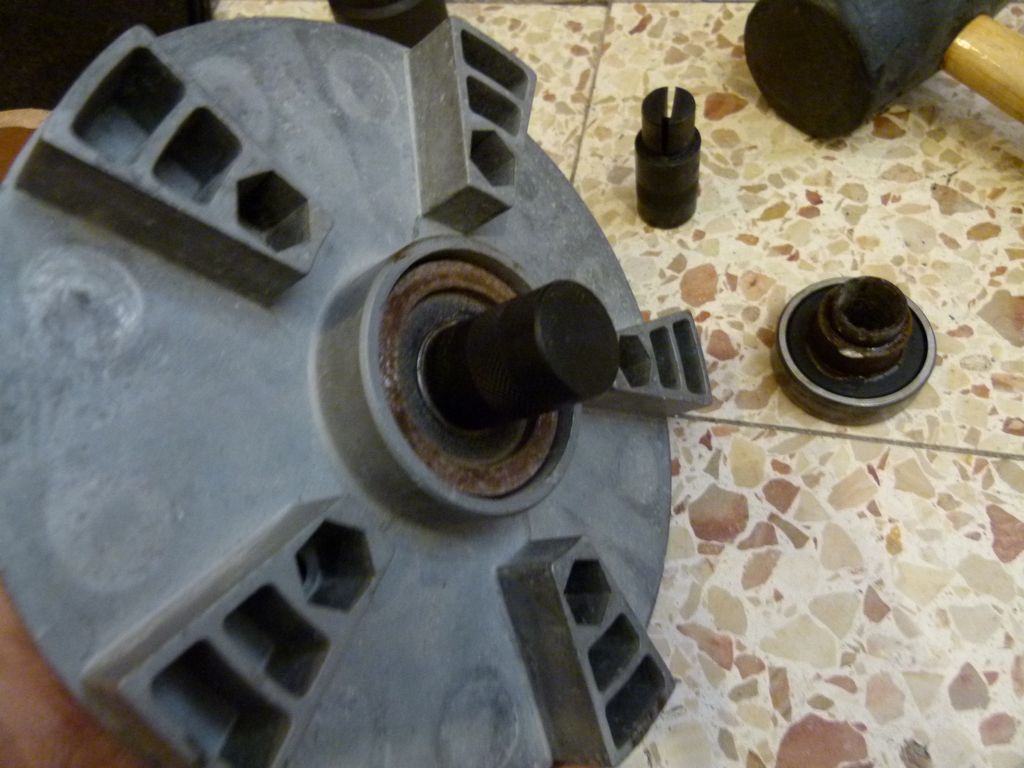

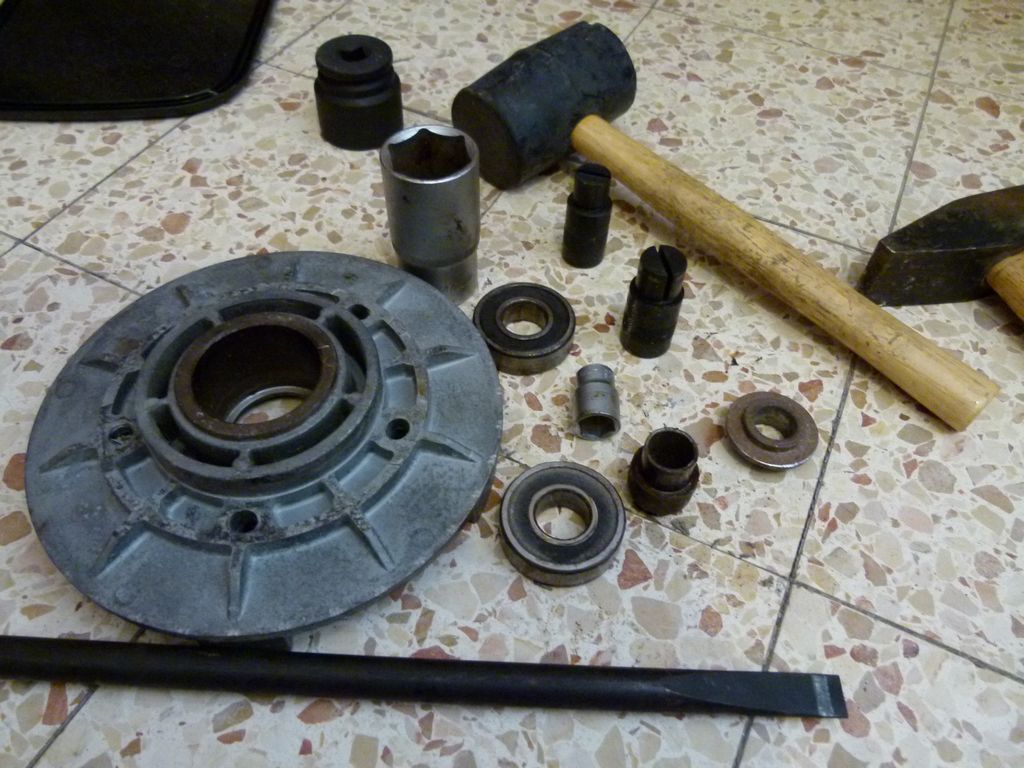

הוצאת המיסב מהצד השני, שימוש בקולט בקוטר אחר, אותה טכניקה:

attachment.php?attachmentid=257037&stc=1&d=1316433511





attachment.php?attachmentid=257039&stc=1&d=1316433511



attachment.php?attachmentid=257040&stc=1&d=1316433724

attachment.php?attachmentid=257041&stc=1&d=1316433724



attachment.php?attachmentid=257042&stc=1&d=1316433724








חלומות נועדו להתגשם



http://www.BackOnTwo.com

פורסם

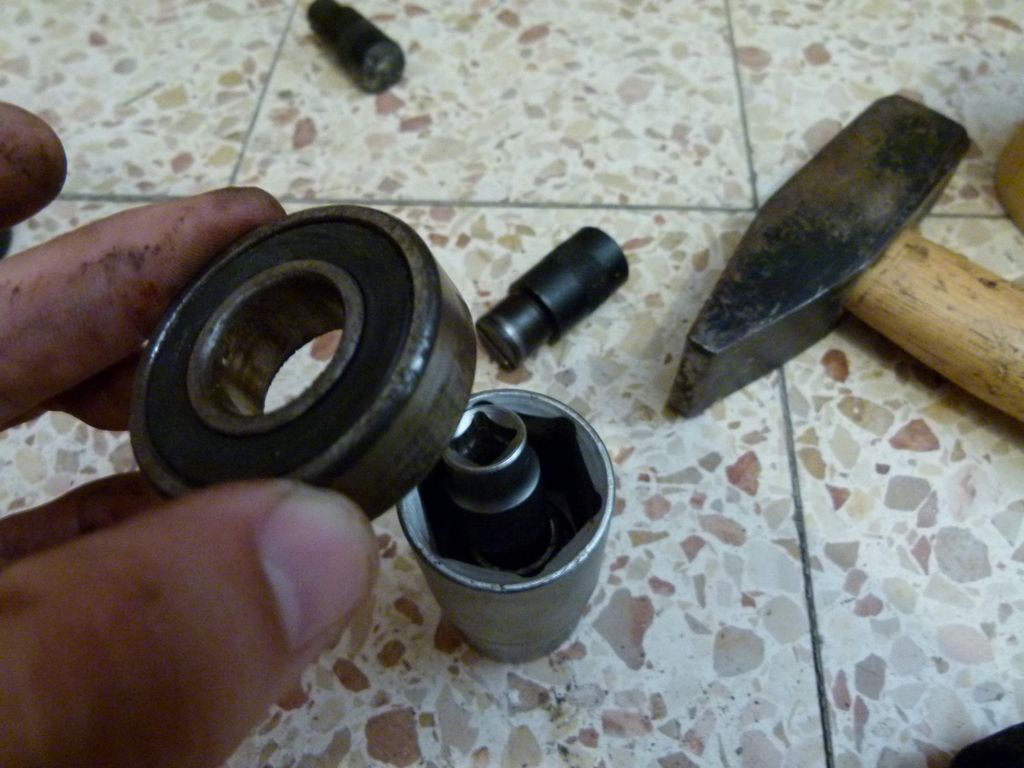

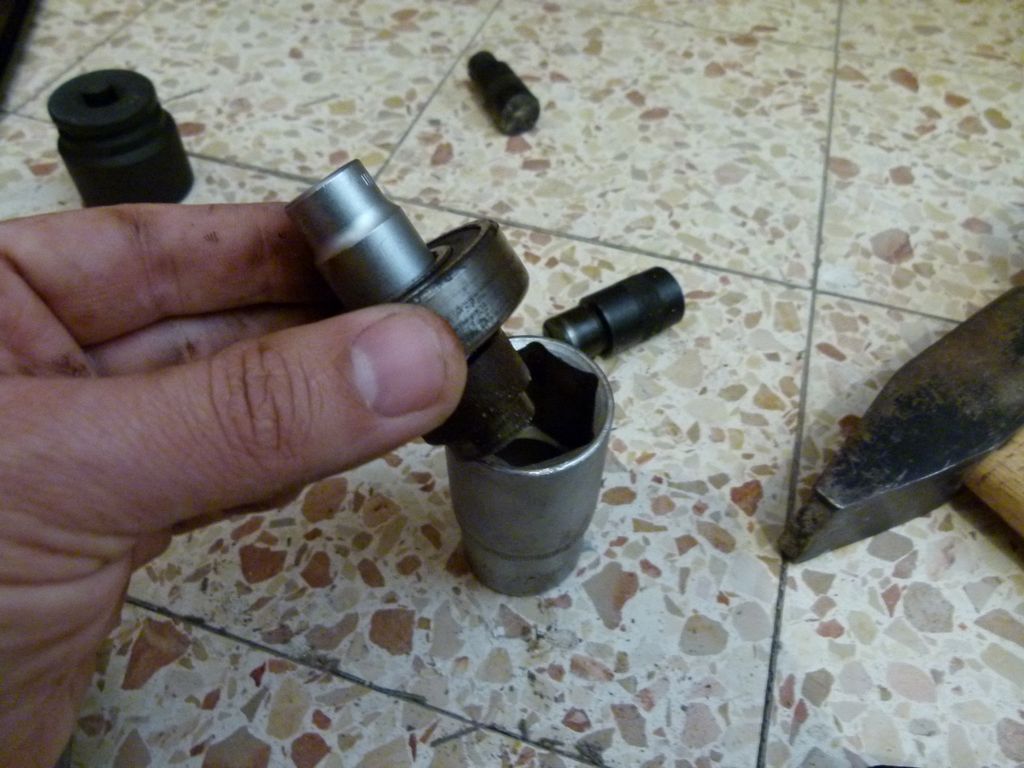

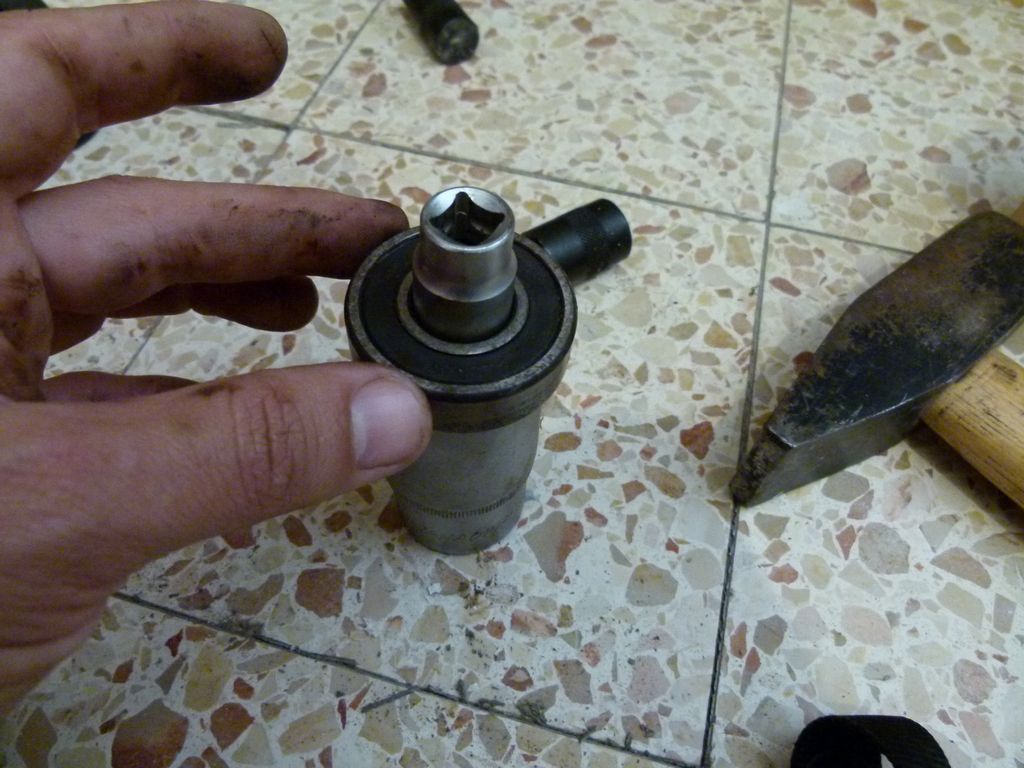

שליפת תותב מהמיסב - שימוש בבוקסות בקטרים שונים:

attachment.php?attachmentid=257044&stc=1&d=1316433884



attachment.php?attachmentid=257045&stc=1&d=1316433884



attachment.php?attachmentid=257046&stc=1&d=1316433884



attachment.php?attachmentid=257047&stc=1&d=1316433884

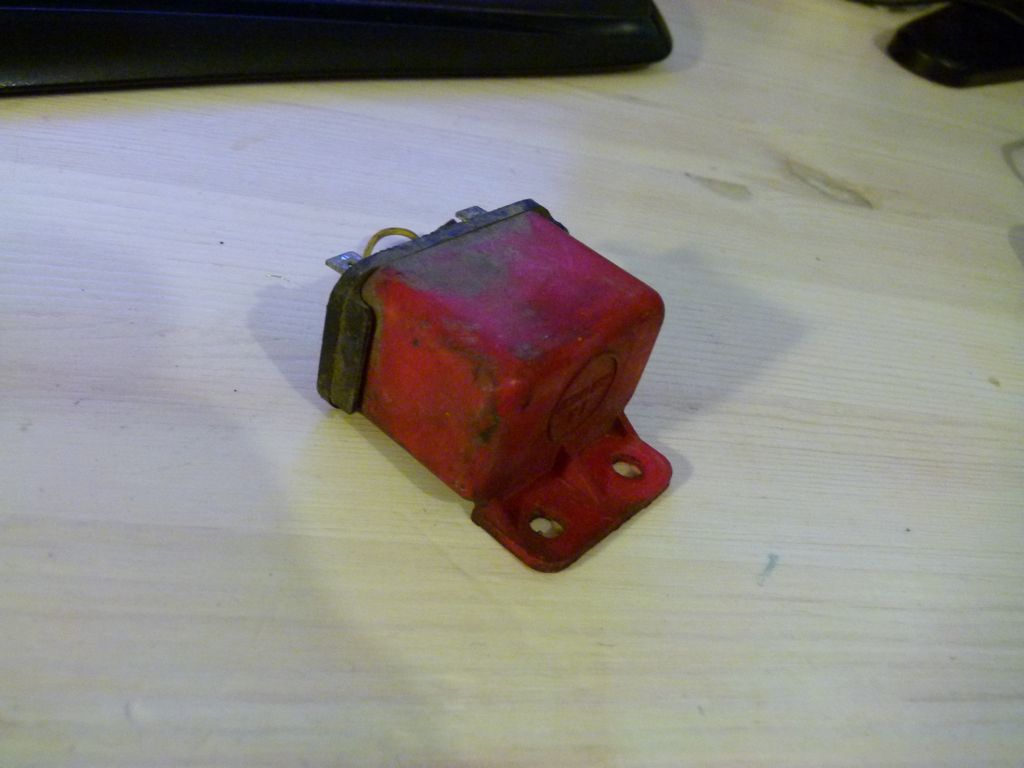

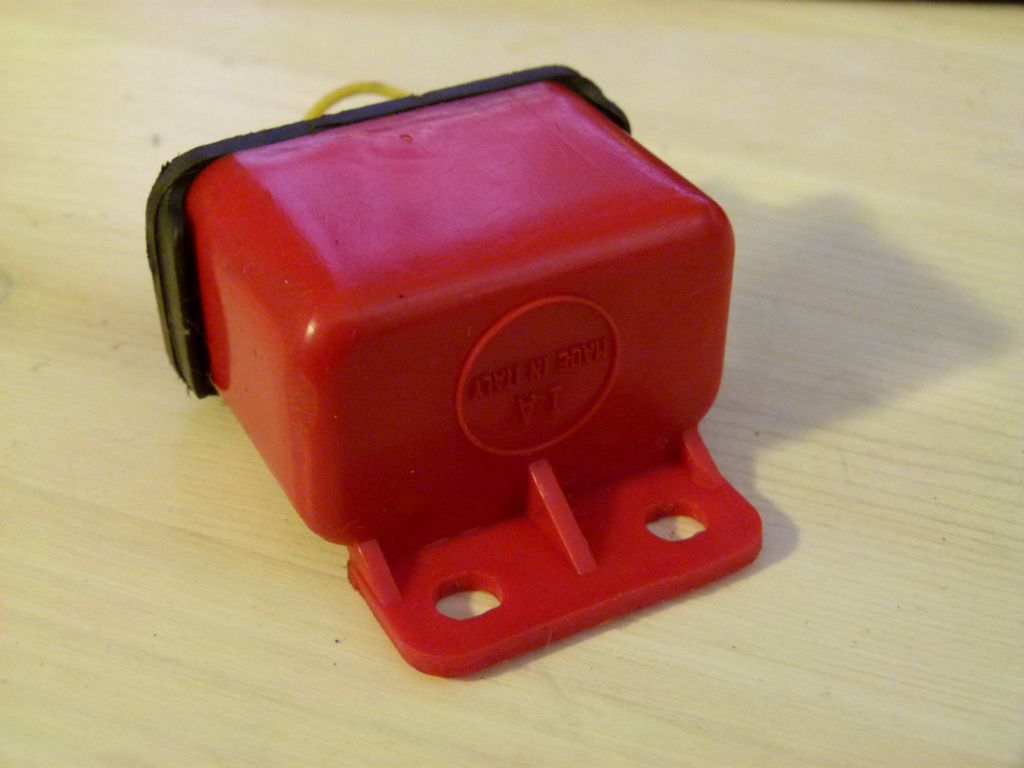

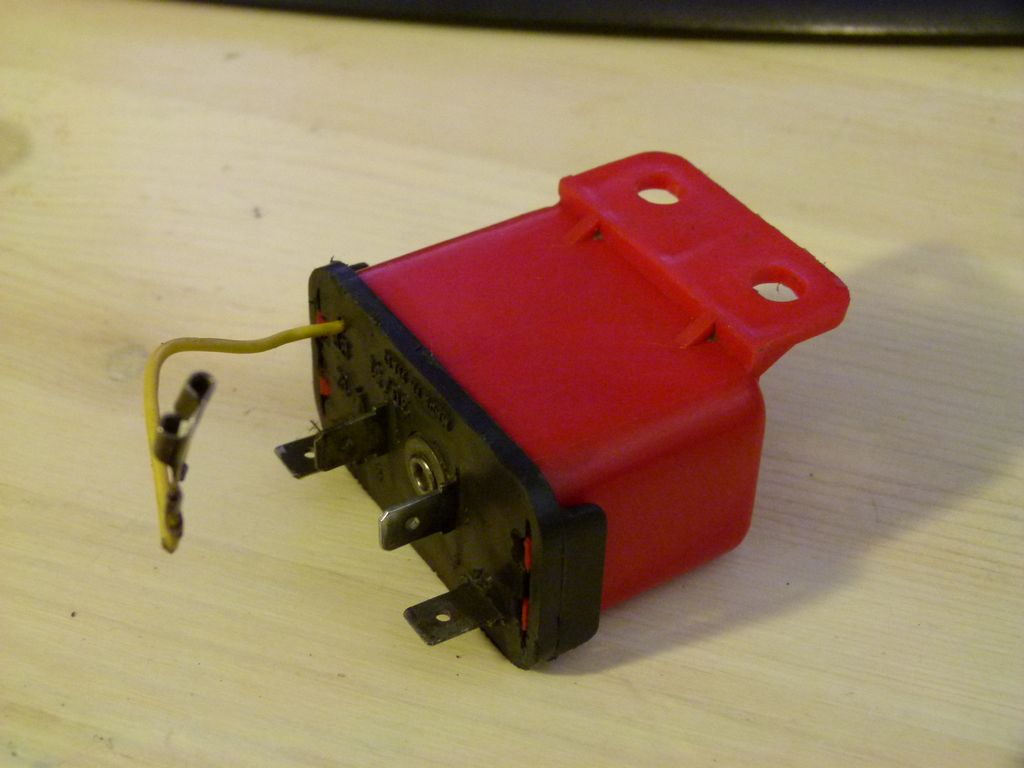

עוד רכיב חשמל זכה לחידוש (ניקוי במגבון, ליטוש במברשת דרמל נחושת רכה, מברשת ליטוש ו...זהו). לשמחתי המכלול הפנימי מושלם ולא היה צורך לעשות כלום.

attachment.php?attachmentid=257050&stc=1&d=1316434078



attachment.php?attachmentid=257051&stc=1&d=1316434077



attachment.php?attachmentid=257049&stc=1&d=1316434077



attachment.php?attachmentid=257048&stc=1&d=1316434077









חלומות נועדו להתגשם



http://www.BackOnTwo.com

פורסם

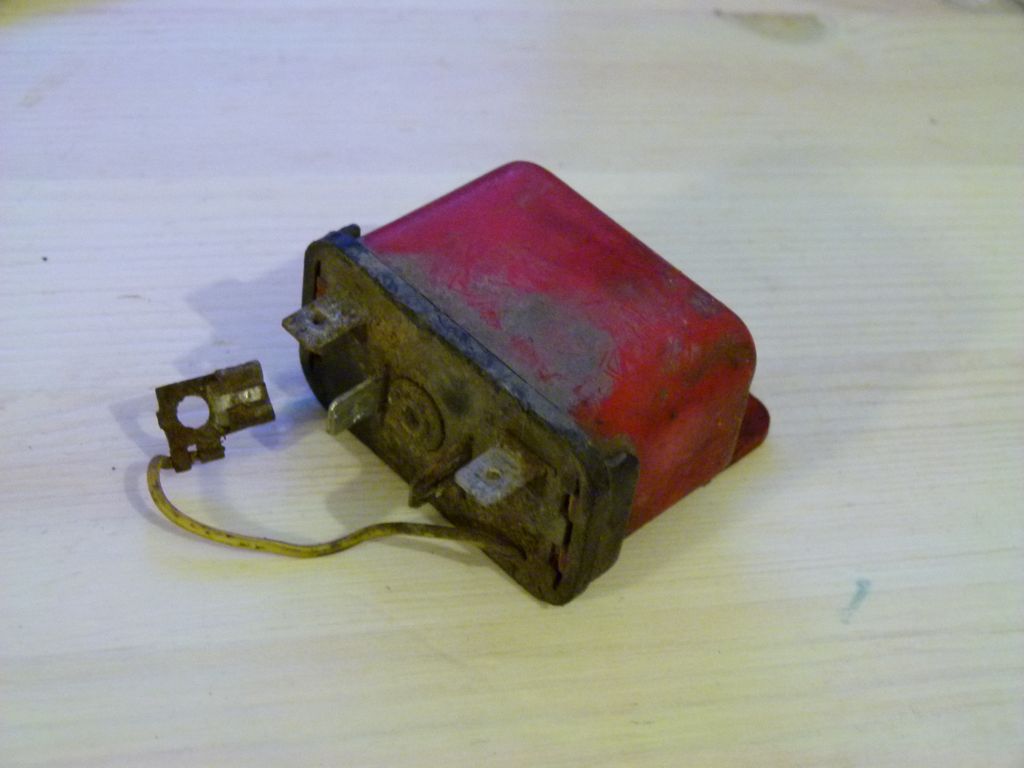

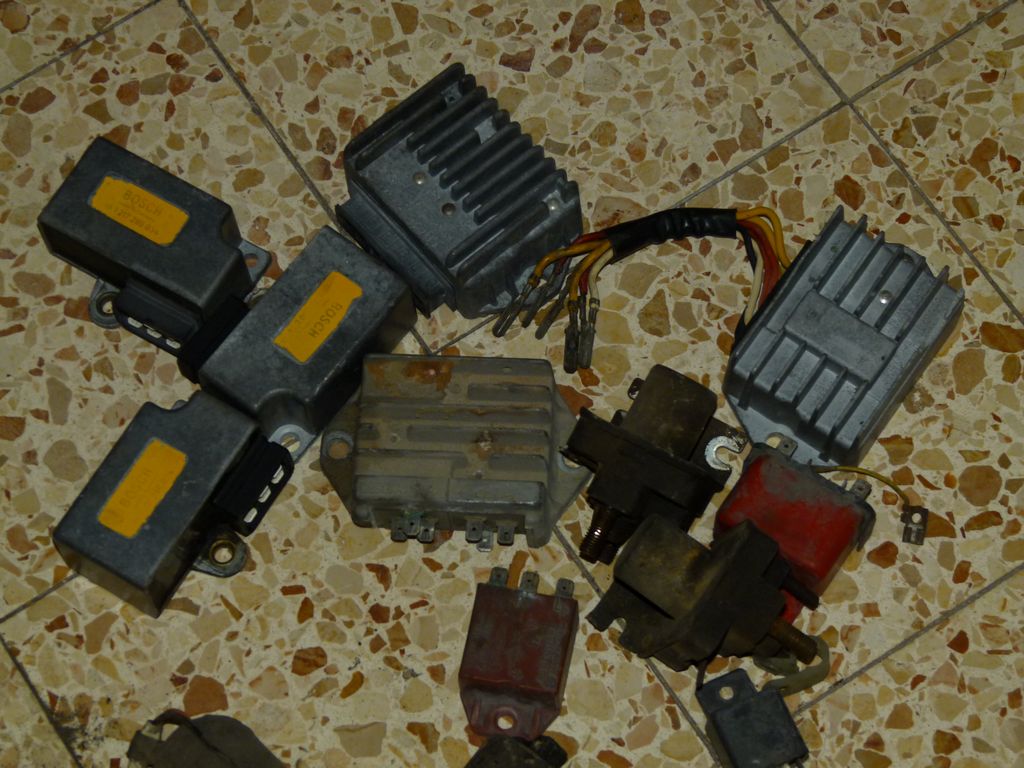

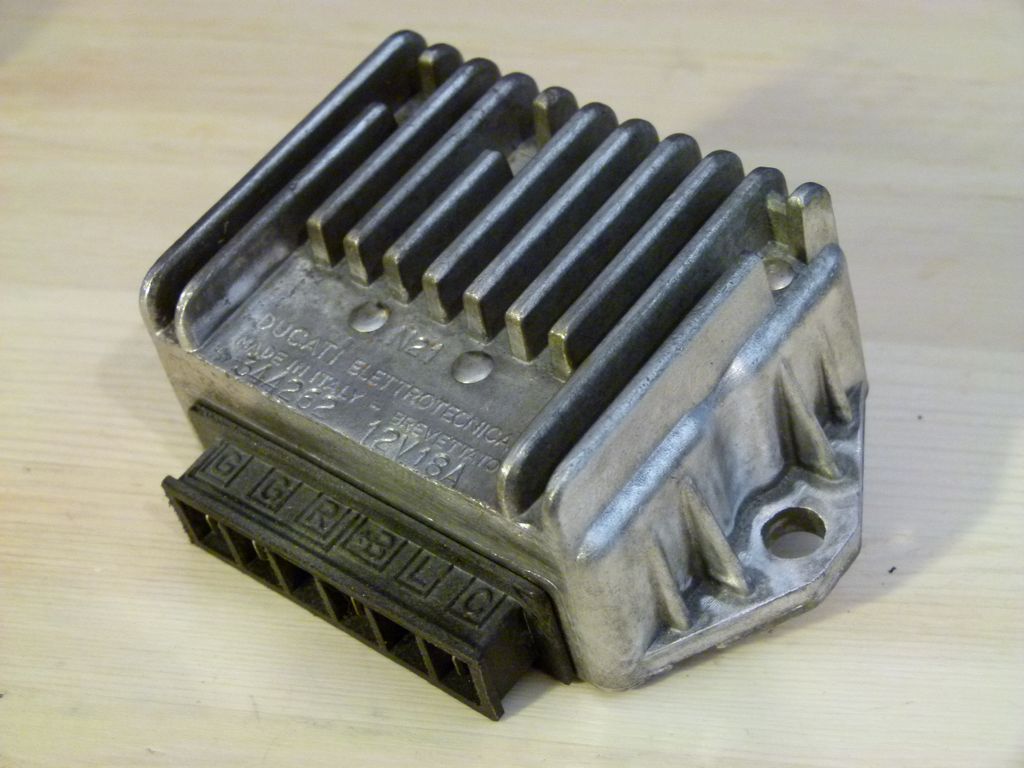

חלק ממכלולי החשמל עברו ניקוי בהתזת סודה. היתרון בתהליך הוא שאינו פוגע בפלסטיק או בחוטים.

attachment.php?attachmentid=257052&stc=1&d=1316434474

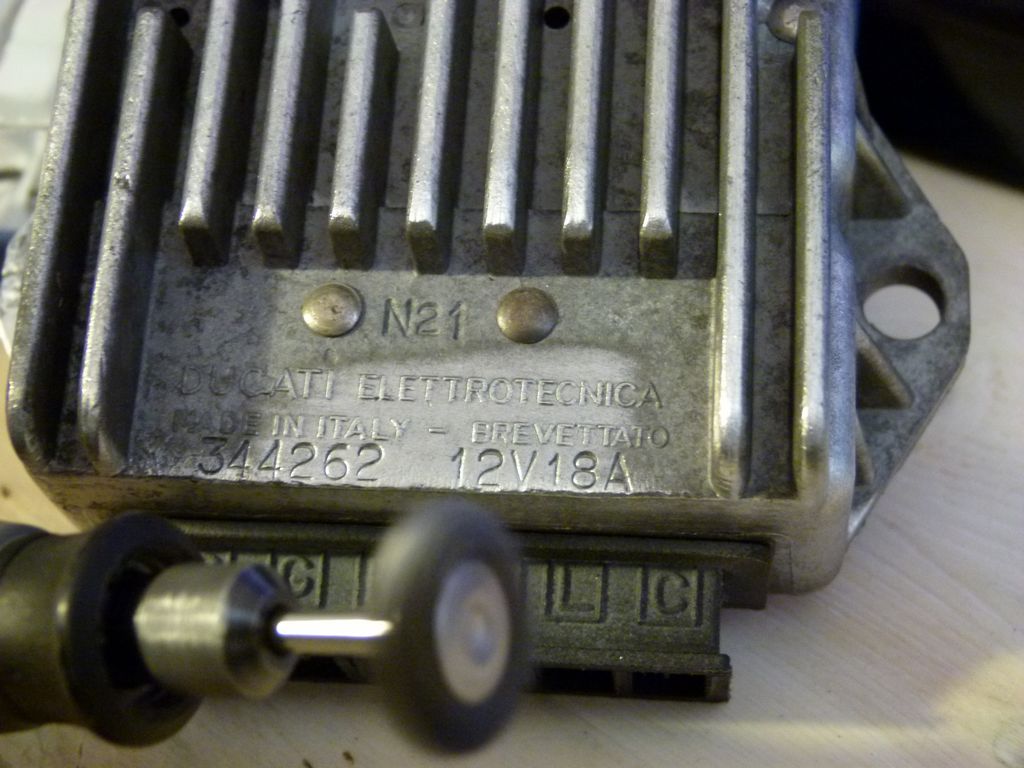

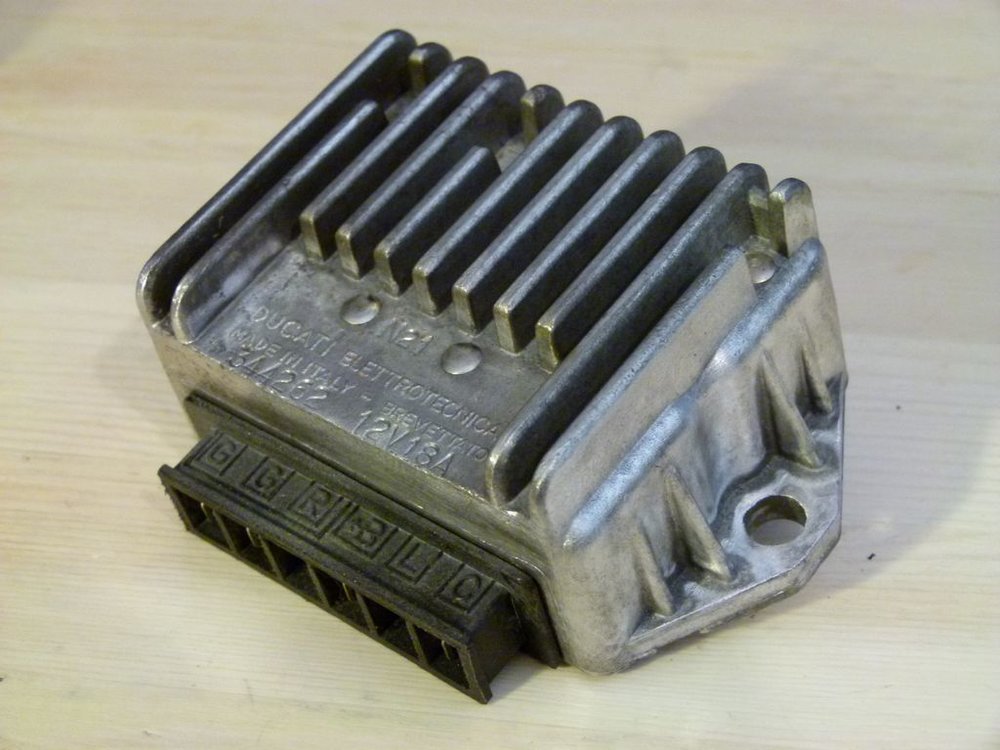

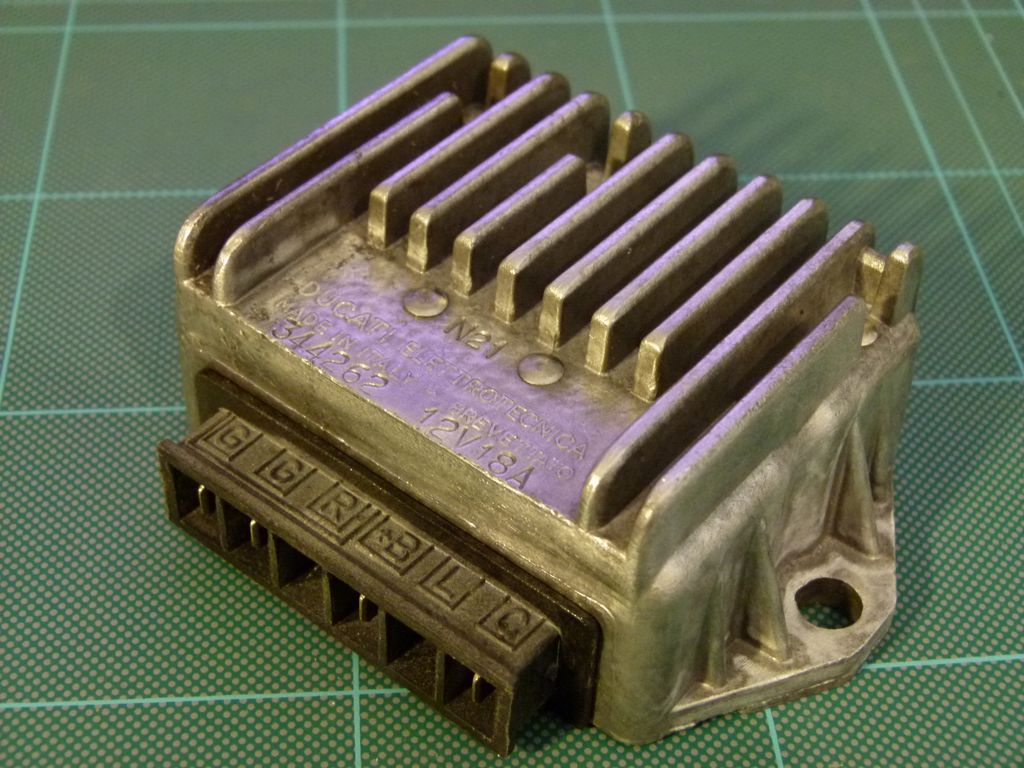

השלב הבא היה ליטוש ווסת המינוס באמצעות מברשת ברזל (גסה ולאחר מכן רכה), המשך ליטוש "פרטים קטנים" עם הדרמל והתזת לכה נגד התחמצנות.

attachment.php?attachmentid=257053&stc=1&d=1316434474



attachment.php?attachmentid=257054&stc=1&d=1316434465



attachment.php?attachmentid=257056&stc=1&d=1316434474



attachment.php?attachmentid=257055&stc=1&d=1316434474






חלומות נועדו להתגשם



http://www.BackOnTwo.com

פורסם

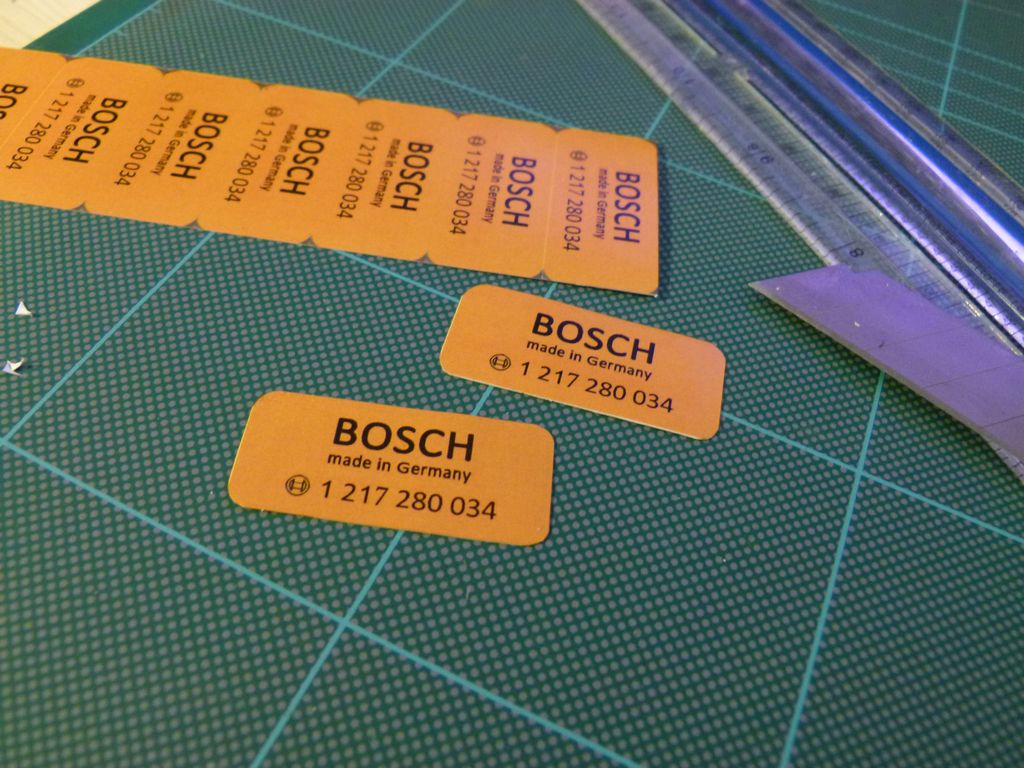

זוכרים את מודול ההצתה?.. זה עם המדבקות?...



אתמול שלחתי לבית דפוס (דפוס נעמן בנס ציונה) את הקובץ. ההדפסה הינה PVC ולדברי בעל בית הדפוס, יש לי אחריות עליה לכל החיים, שמש או גשם :shock:



הסיכום היה 30 ש"ח ל-4 מדבקות (בכל אופנוע יש 2 מודולים).

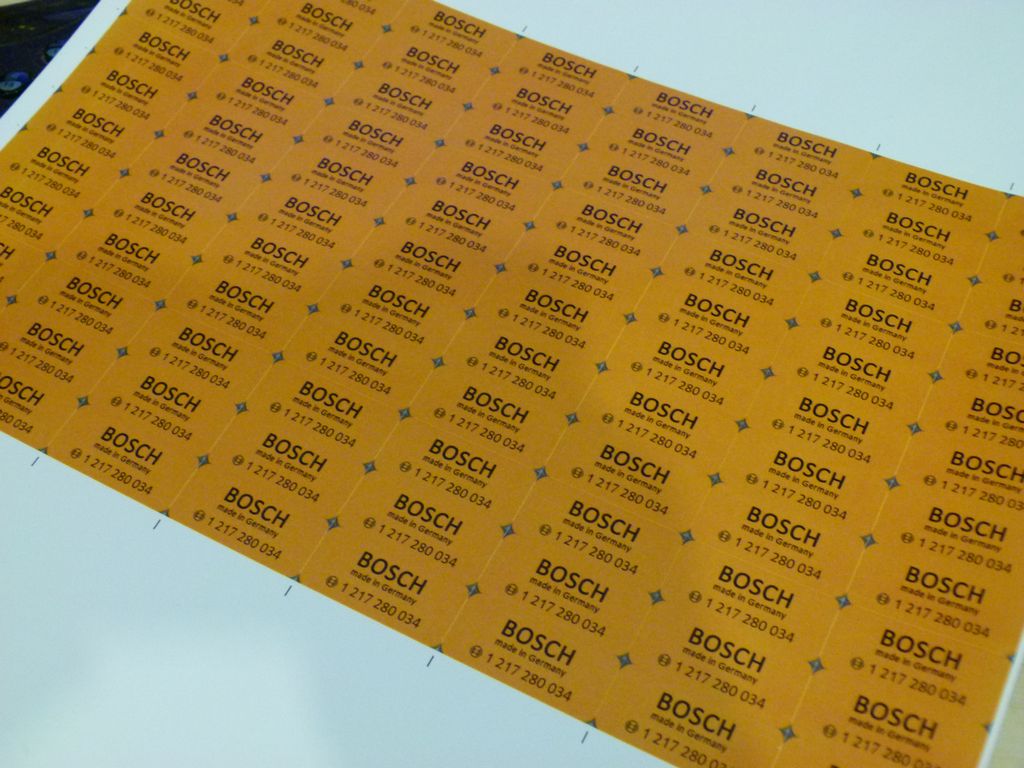

היום בבוקר ניגשתי לאסוף את המדבקות וראיתי מולי דף שלם מלא במדבקות... שאלתי מה זה ואמרו לי שהנה, מה שביקשת מוכן... ביקשו מחיר גבוה פי כמה ממה שדובר והסברתי שרציתי כמה, כנראה חלה טעות.... מסתבר שעל טעויות משלמים, בעלי המקצוע :lol: קיבלתי דף מלא במדבקות שיספיקו לדעתי לרוב הדוקאטי בארץ :) (מי שצריך, גם אם אין לו דוקאטי, מוזמן לקבל בשמחה)

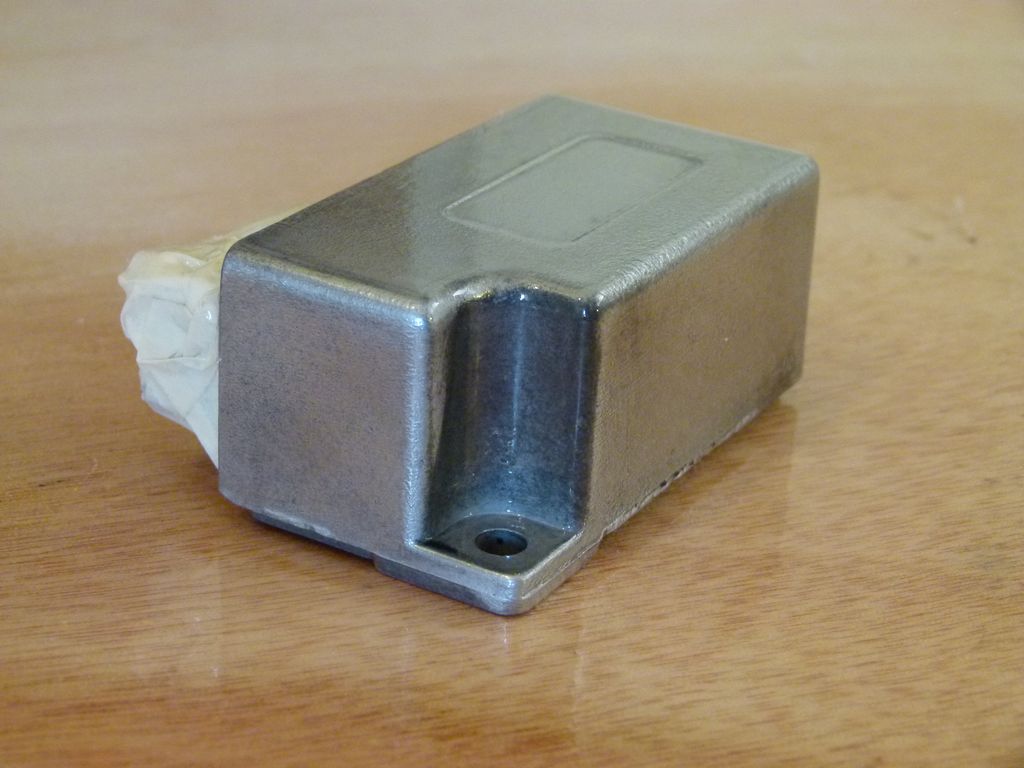

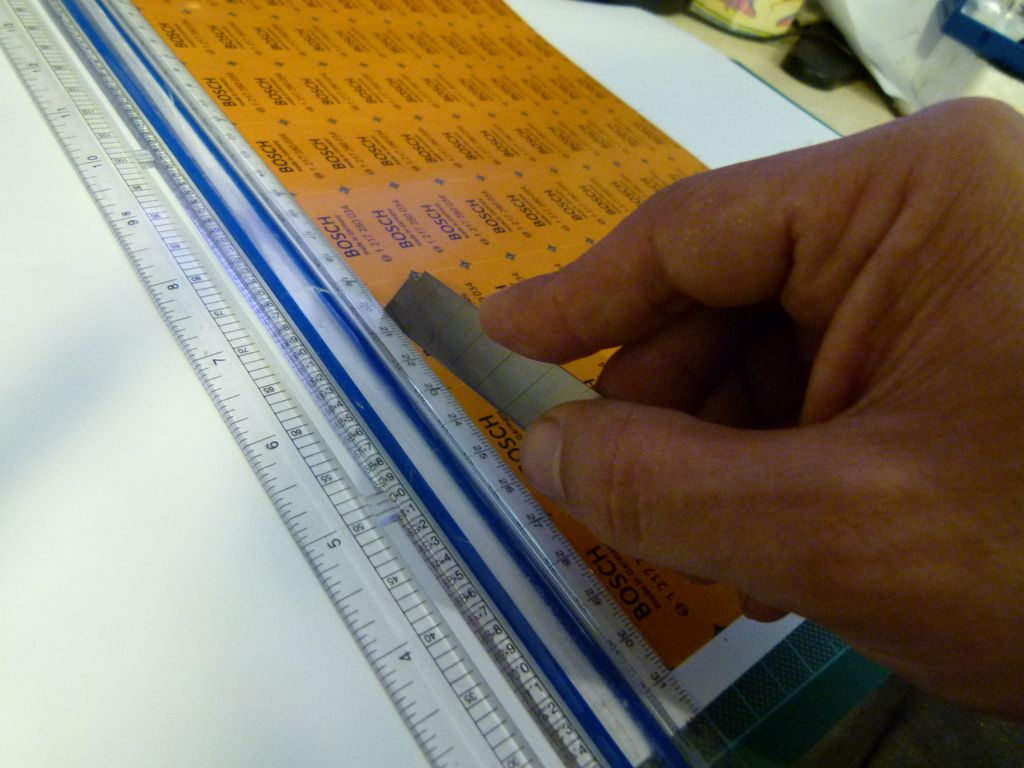

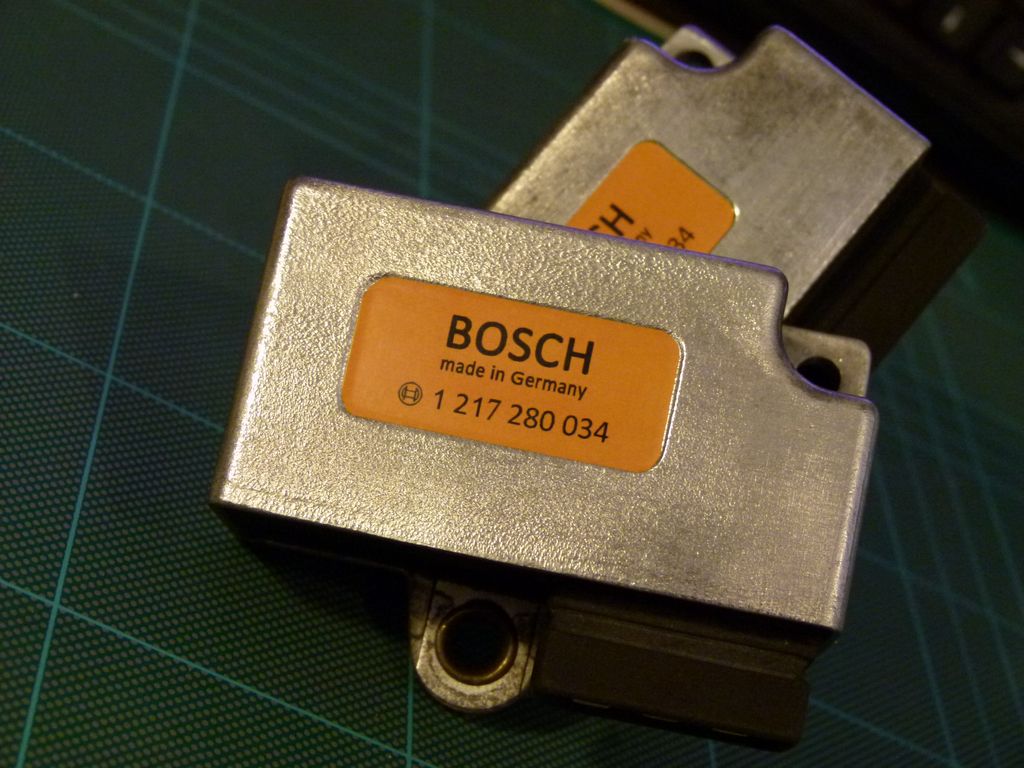

השלמתי את מלאכת הליטוש של מודול ההצתה, התזת לכה, חיתוך מדבקות ו... DONE :)

attachment.php?attachmentid=257057&stc=1&d=1316434980



לאחר ליטוש ולכה.

attachment.php?attachmentid=257058&stc=1&d=1316434980



attachment.php?attachmentid=257059&stc=1&d=1316434980



attachment.php?attachmentid=257060&stc=1&d=1316434980



attachment.php?attachmentid=257061&stc=1&d=1316434980



attachment.php?attachmentid=257062&stc=1&d=1316434980







חלומות נועדו להתגשם



http://www.BackOnTwo.com

פורסם

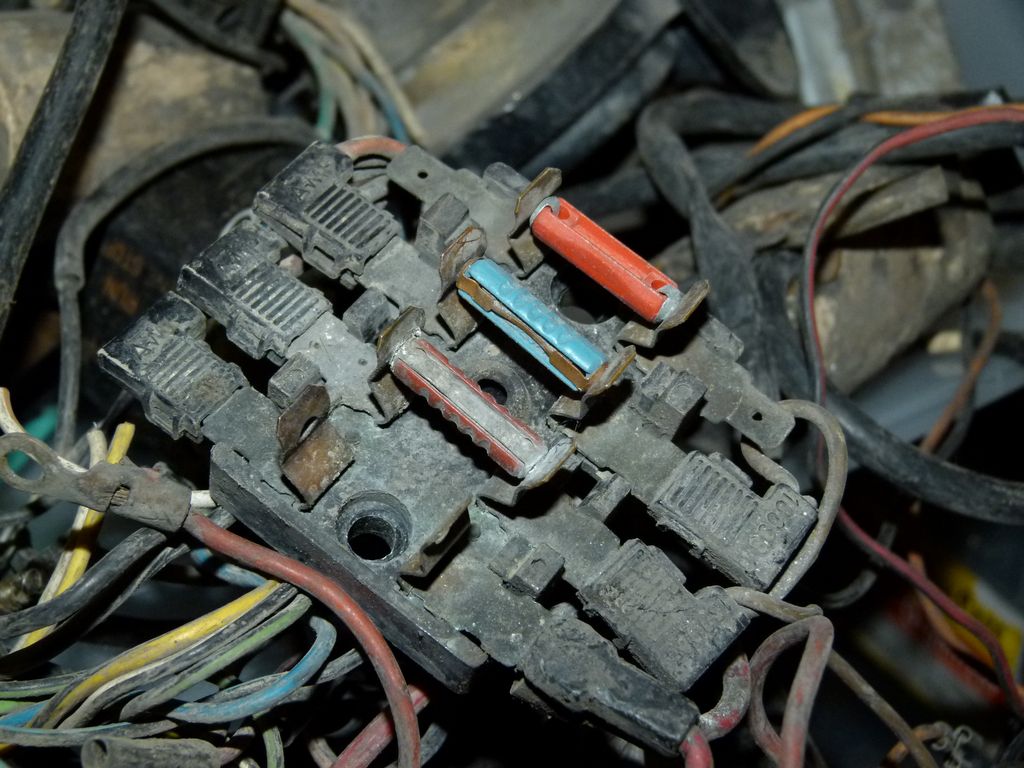

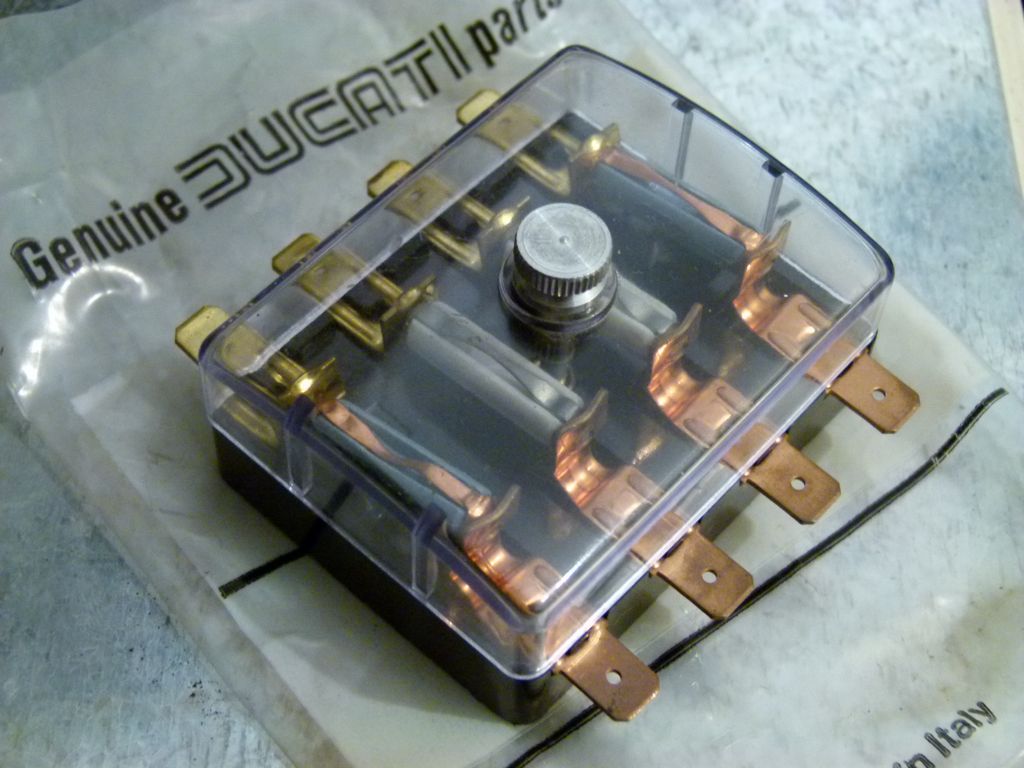

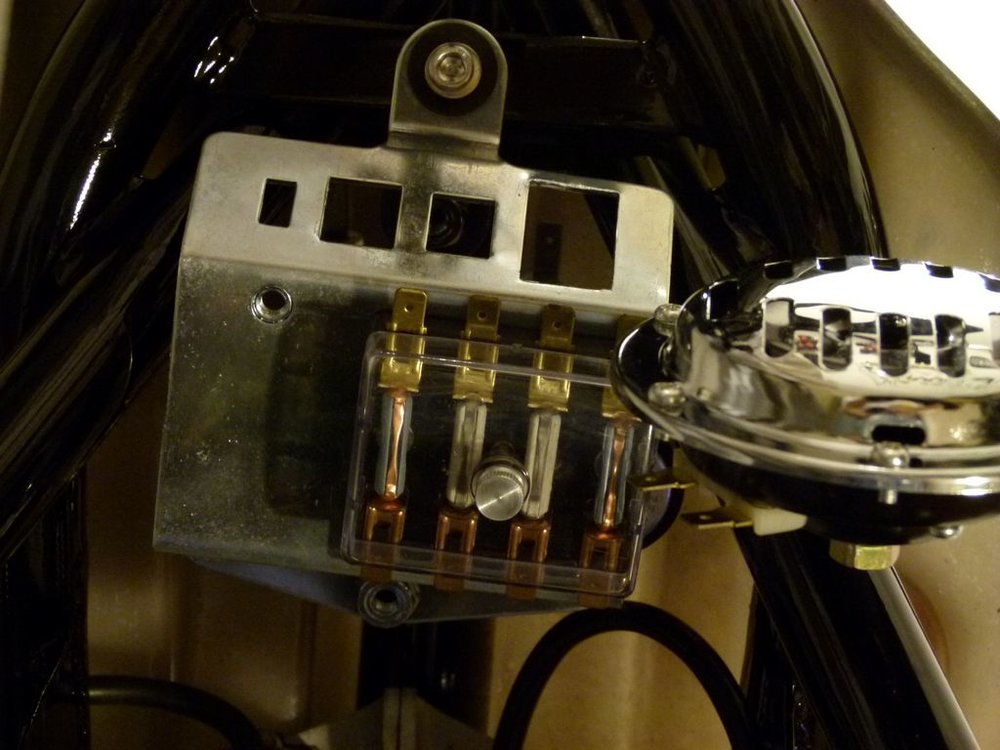

לשמחתי הצלחתי לשים את ידי על קופסת פיוזים מקורית, חדשה (NOS) דרך חנות אופנועים בשם Loudbike, המתמחים באופנועים ובחלקי אופנועים איטלקיים.



attachment.php?attachmentid=257209&stc=1&d=1316542679

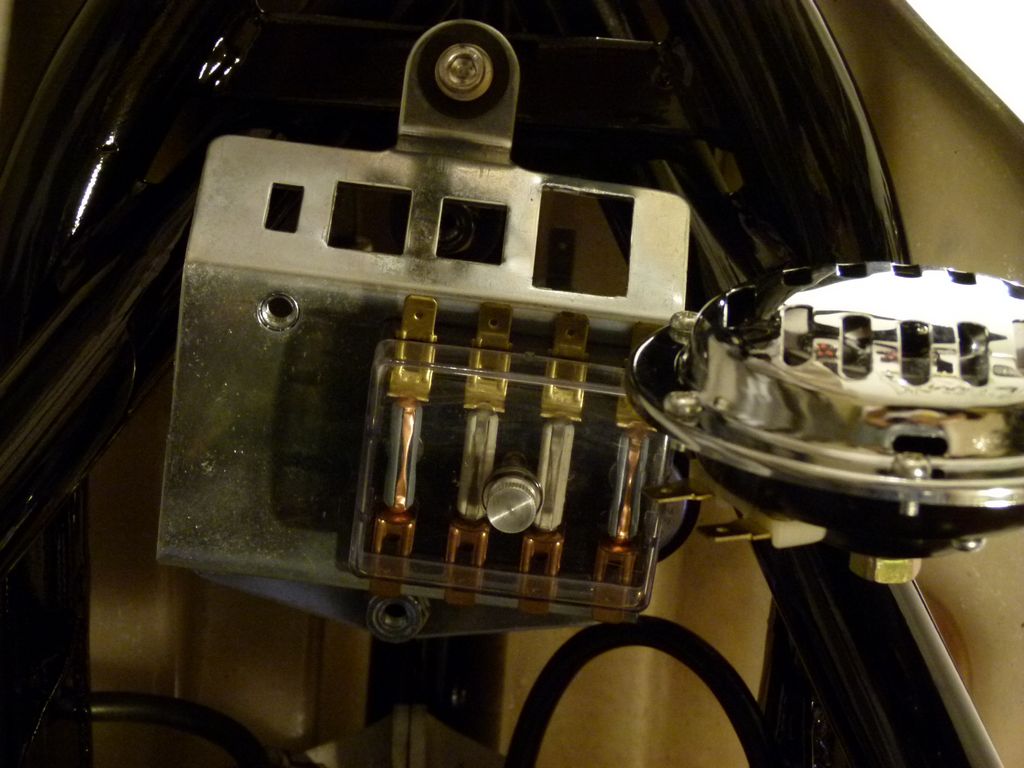

במקומה החדש:

attachment.php?attachmentid=257210&stc=1&d=1316542679

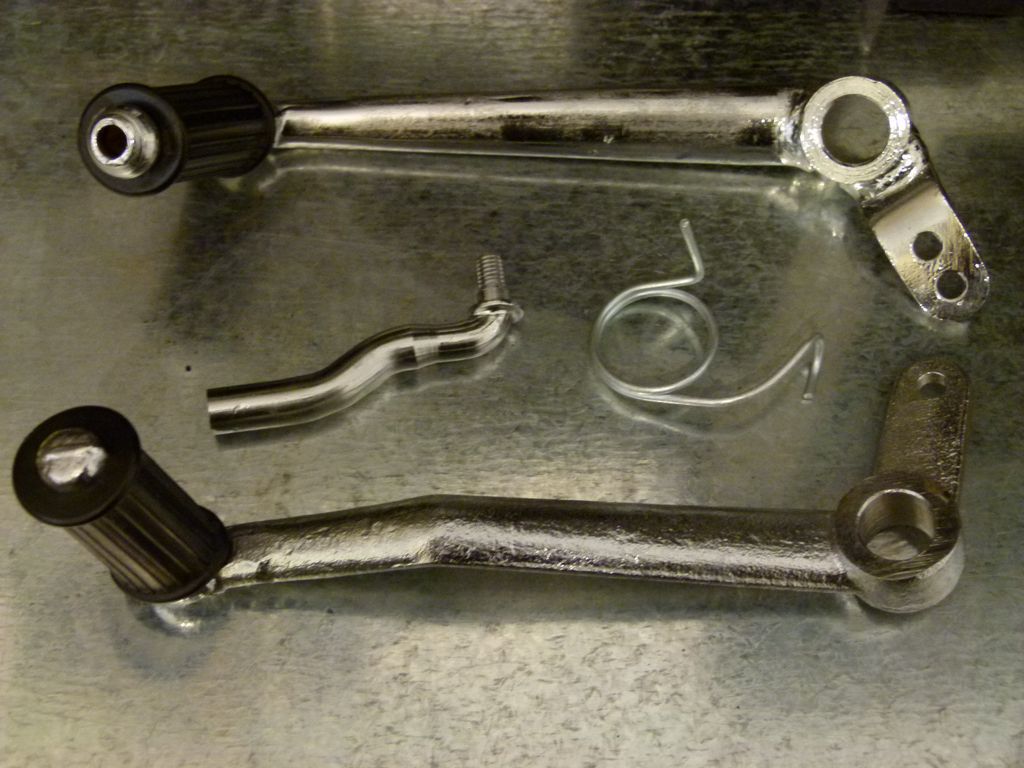

מהם גם רכשתי רגליות בלם והילוכים לדגם ה-SSD, שכן באופנוע שלי הבעלים הראשון התקין רגליות מרוץ.

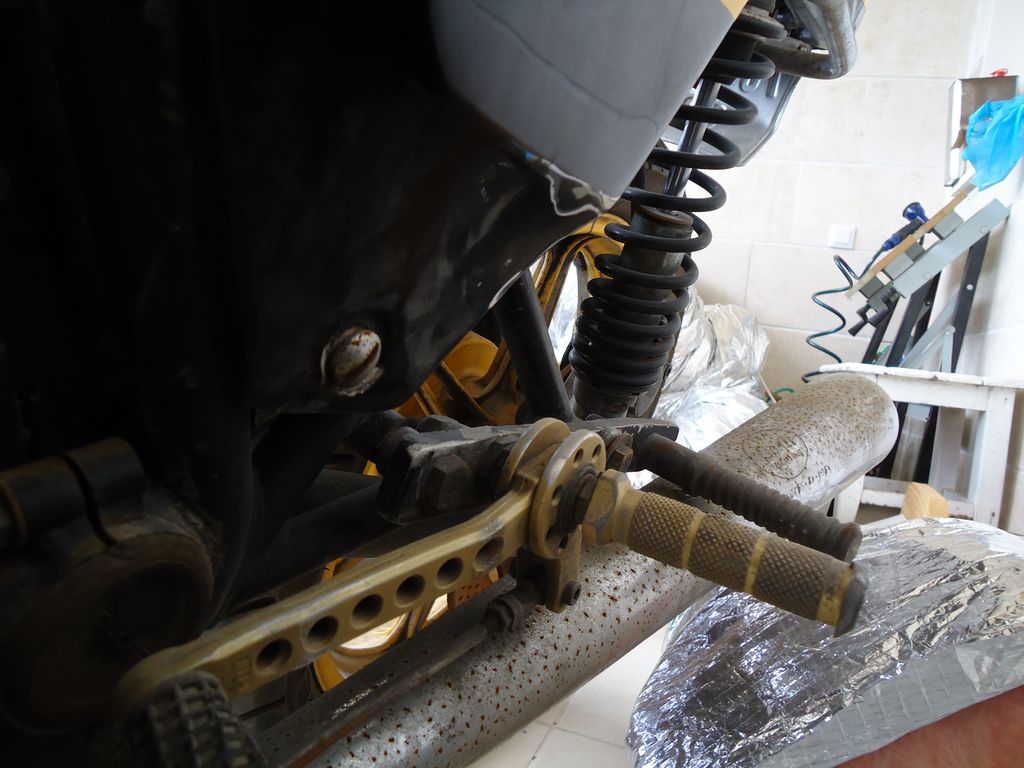

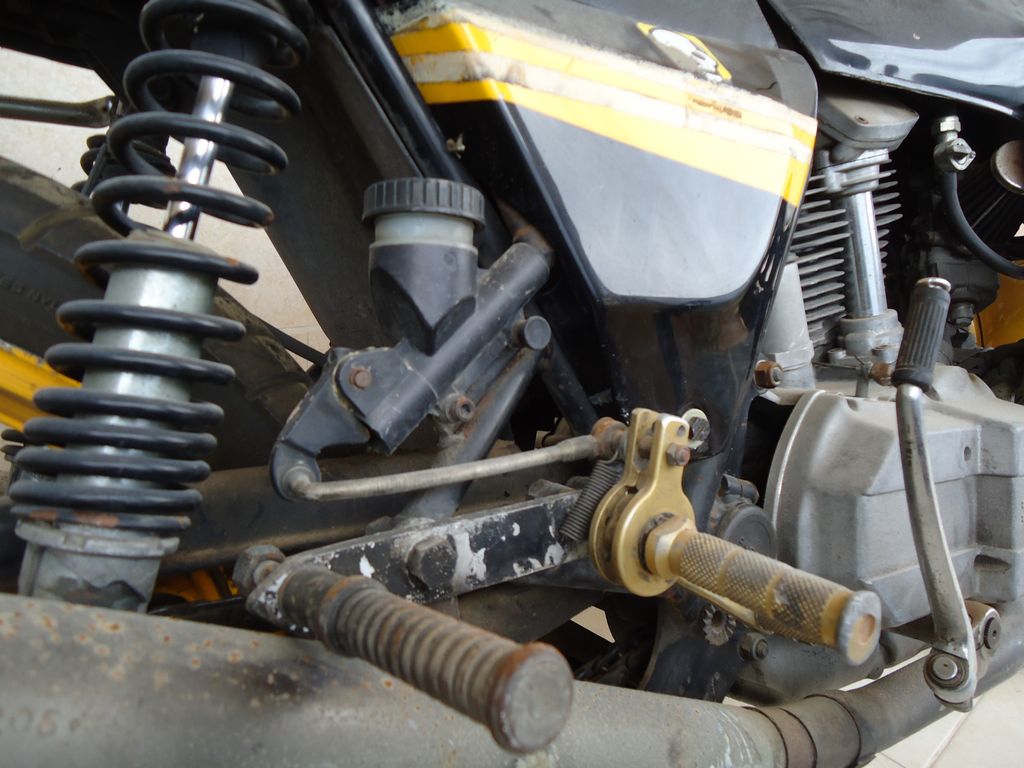

אלו הרגליות שהיו באופנוע שלי כשקניתי אותו. אגב, הן נחשקות מאוד ע"י חובבי דוקאטי Bevel רבים, אני מעדיף את המקוריות..

attachment.php?attachmentid=257214&stc=1&d=1316542841



attachment.php?attachmentid=257215&stc=1&d=1316542841





אלו החדשות:

attachment.php?attachmentid=257211&stc=1&d=1316542841

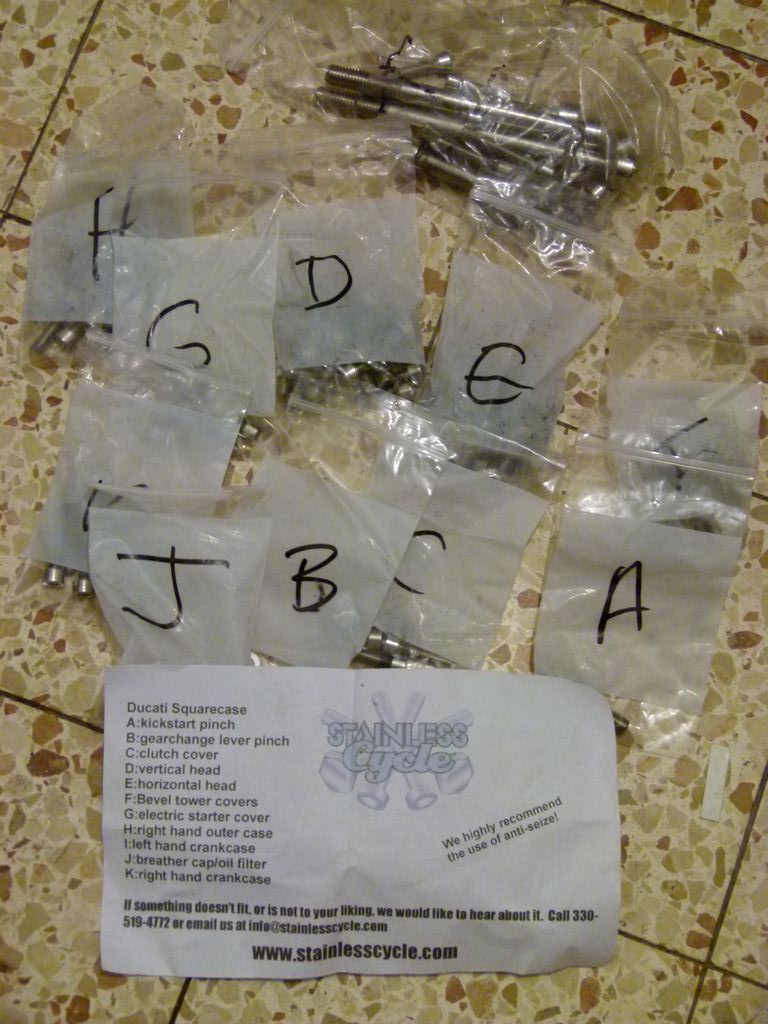

דרך חנות בשם StainlessCycle בארה"ב רכשתי קיט מלא של ברגי נירוסטה למנוע. היפה הוא שהברגים הגיעו ארוזים בתוך שקיות קטנות עם אותיות עליהן, ביחד עם מקרא המראה למה שייכת כל שקית... תענוג :)

attachment.php?attachmentid=257212&stc=1&d=1316542841

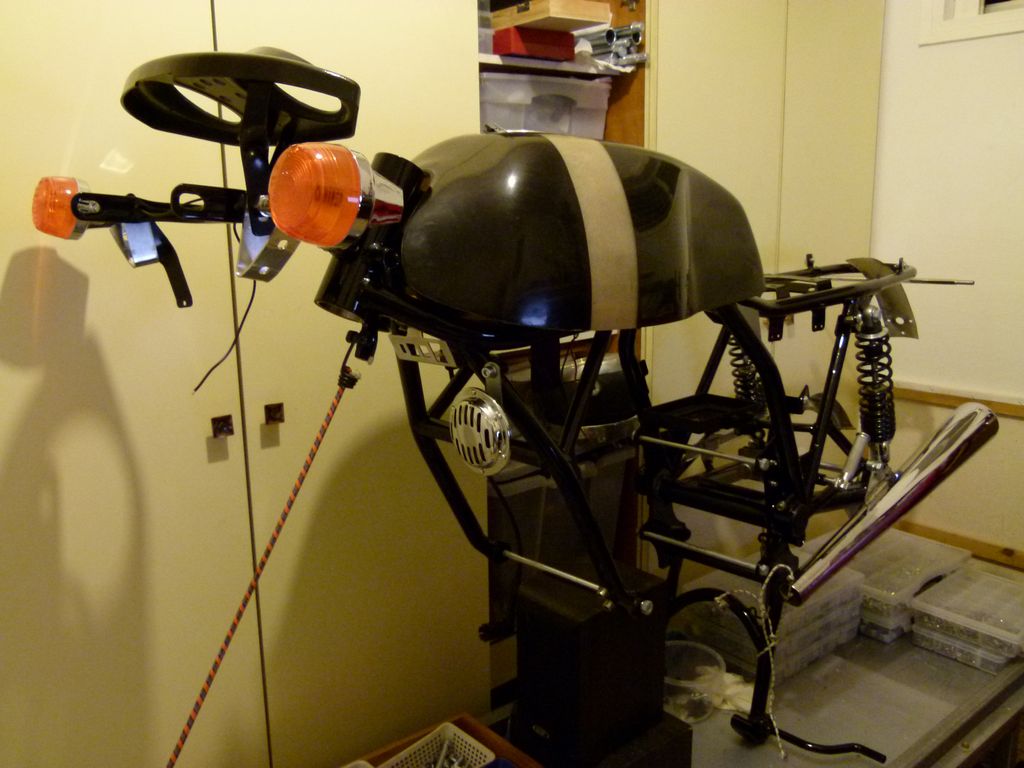

מתחיל לקבל צורה :)

attachment.php?attachmentid=257213&stc=1&d=1316542841








חלומות נועדו להתגשם



http://www.BackOnTwo.com

פורסם

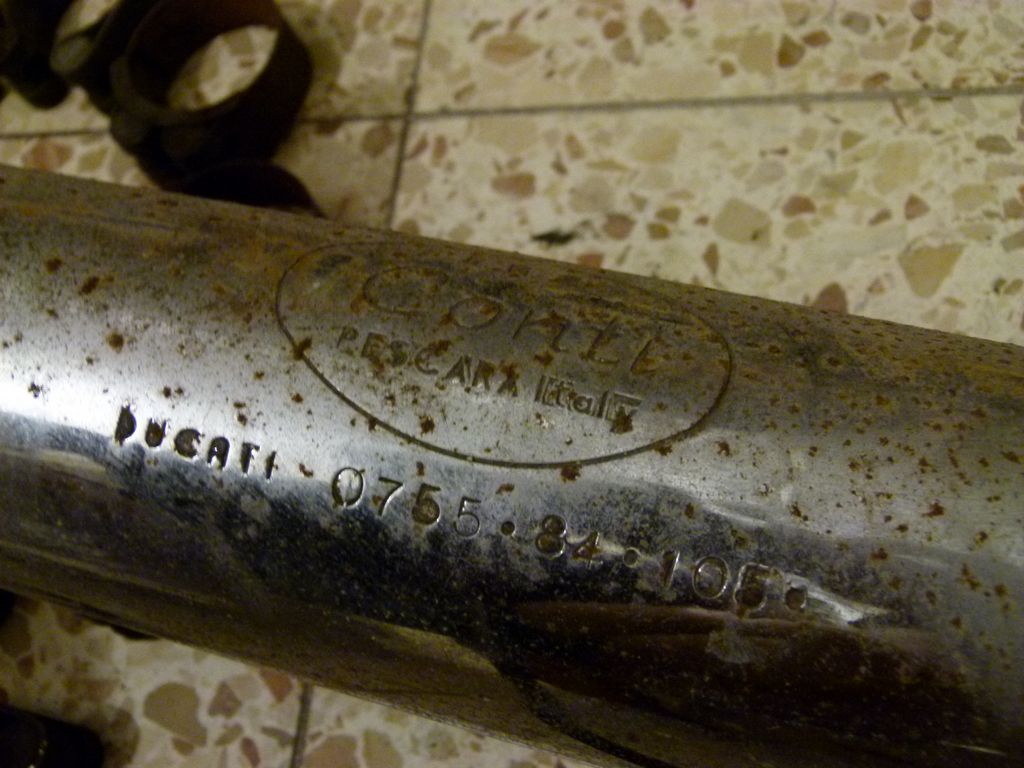

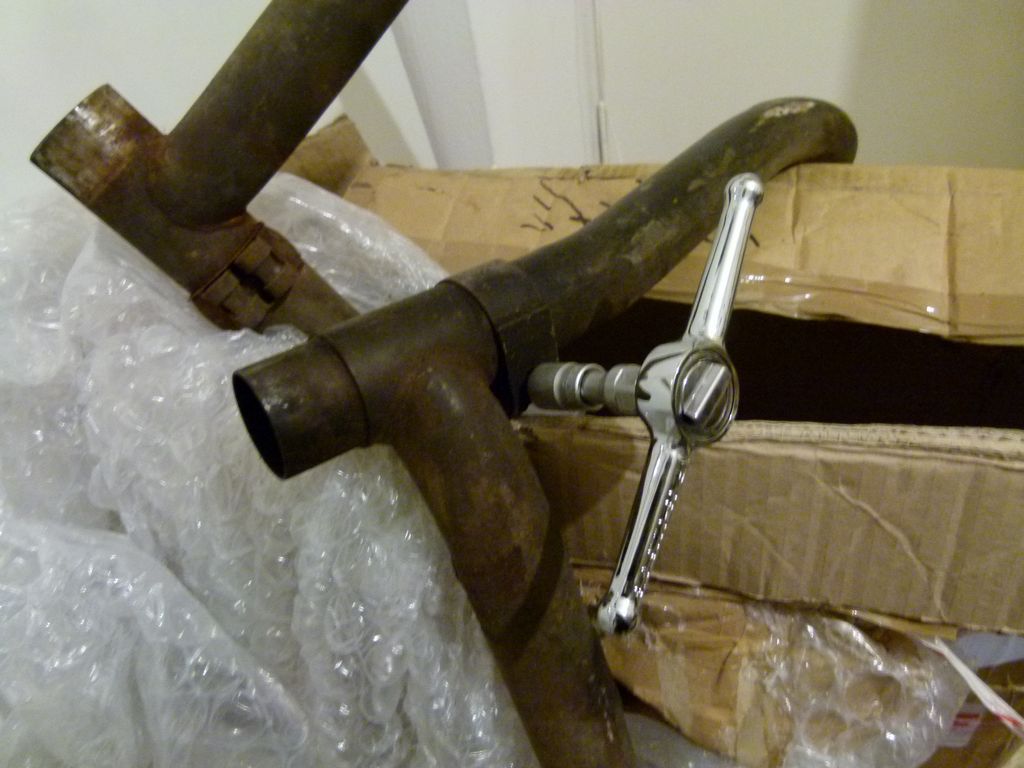

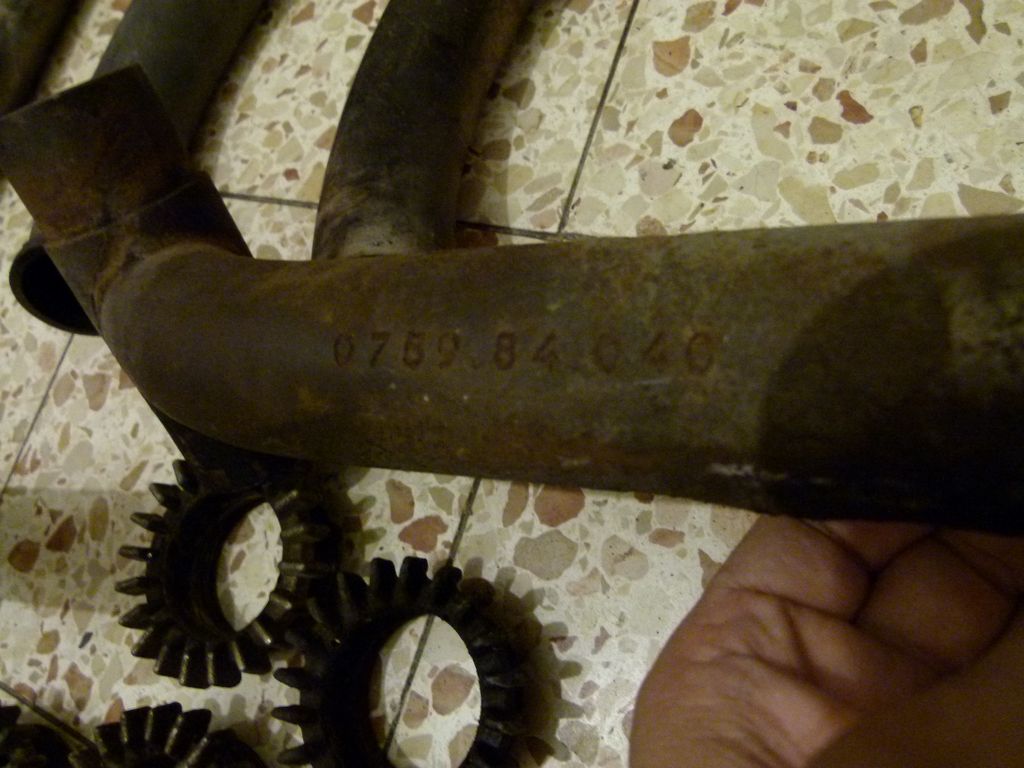

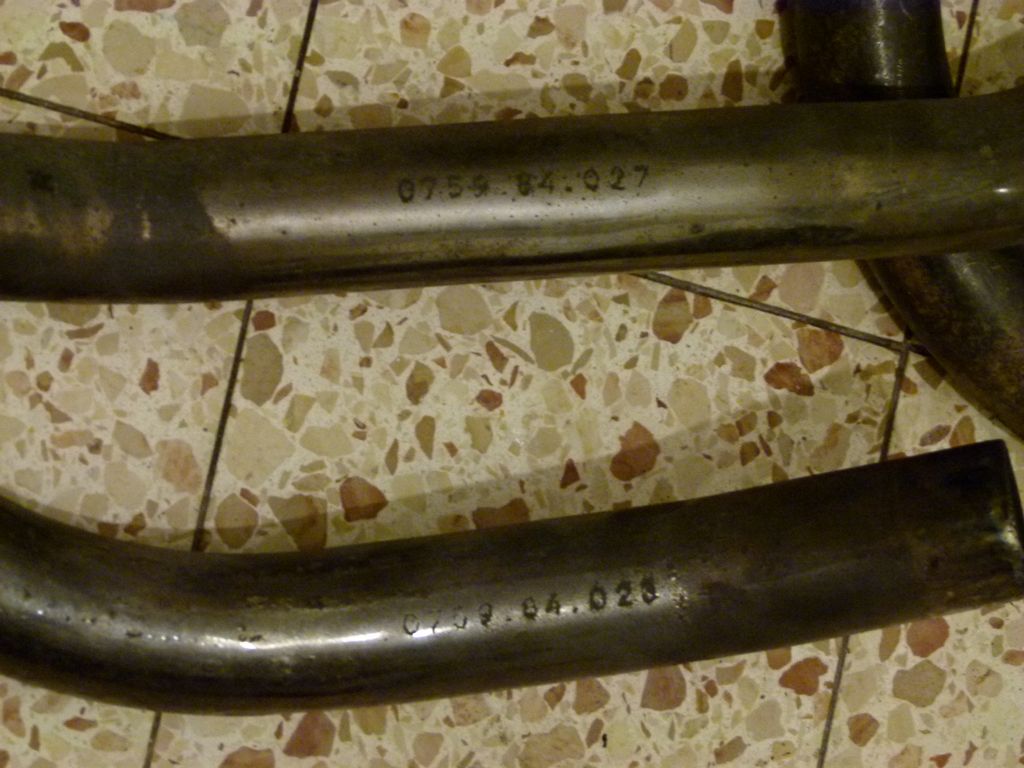

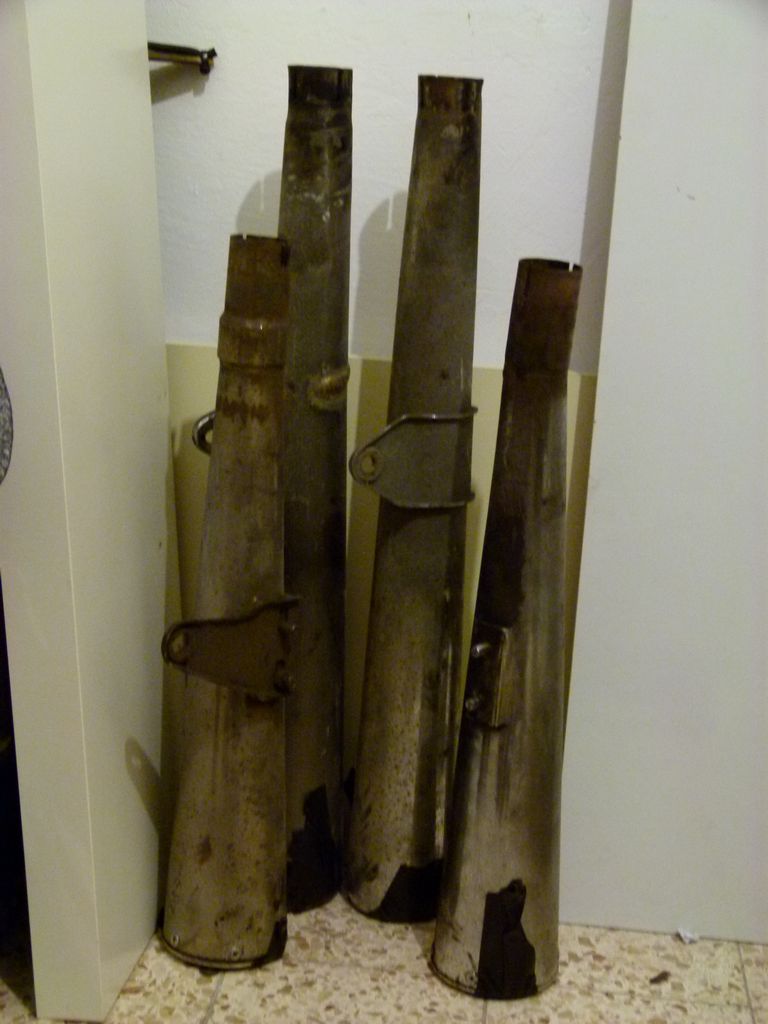

אגזוזים... את המפלטים עצמם רכשתי חדשים. את יתר הצנרת אשפץ, כשברשותי לשמחתי שני סטים מקוריים של Conti, עם רמיזות לעבר שלהם (הברק מתחת ללכלוך ולפיח...). מחר אתחיל במלאכת השיפוץ ואעדכן.



פירוק ה"לגו"

attachment.php?attachmentid=257216&stc=1&d=1316543030



ב-SSD האגזוזים שהיו היו המקוריים - Conti. ב-SD נראה כי בעליו הקודמים קיצר את המקוריים לטובת... צליל? בכל מקרה כאמור החלפתי לחדשים...

attachment.php?attachmentid=257217&stc=1&d=1316543030



attachment.php?attachmentid=257218&stc=1&d=1316543030

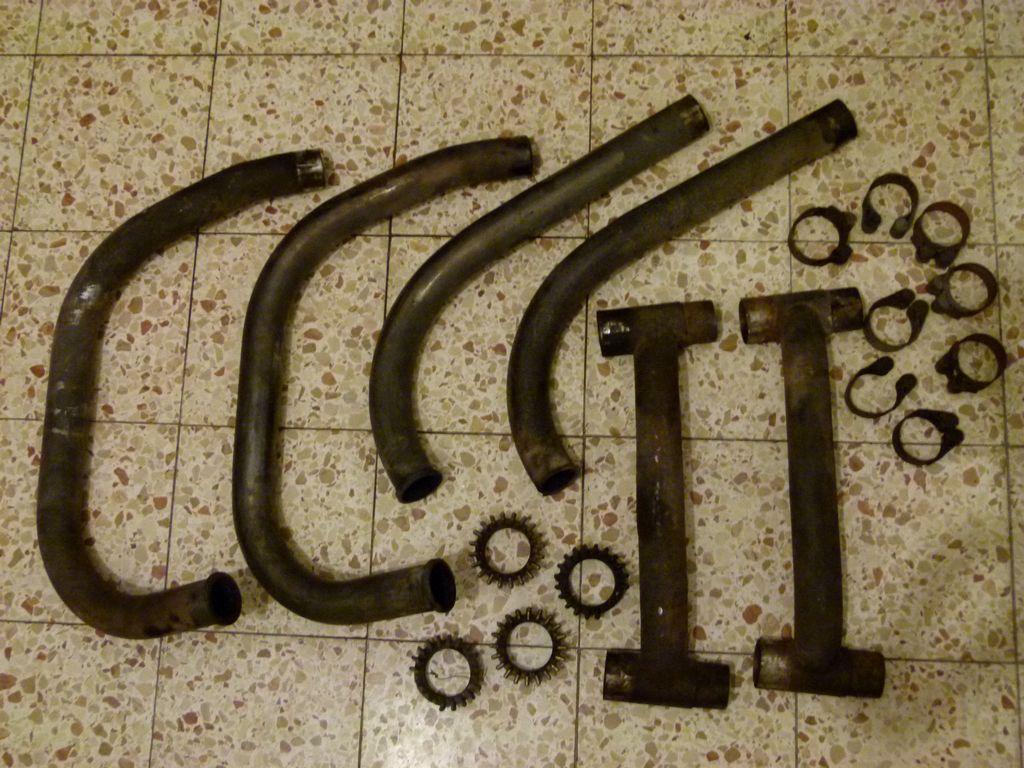

לאחר הפירוק, מוכנים לתחילת עבודה (בתמונה, שני סטים... משניהם אבחר את החלקים הטובים יותר ואשפץ לסט אחד)

attachment.php?attachmentid=257219&stc=1&d=1316543030



attachment.php?attachmentid=257220&stc=1&d=1316543030



attachment.php?attachmentid=257221&stc=1&d=1316543030







חלומות נועדו להתגשם



http://www.BackOnTwo.com

פורסם

שני צעדים קדימה, צעד אחורה...

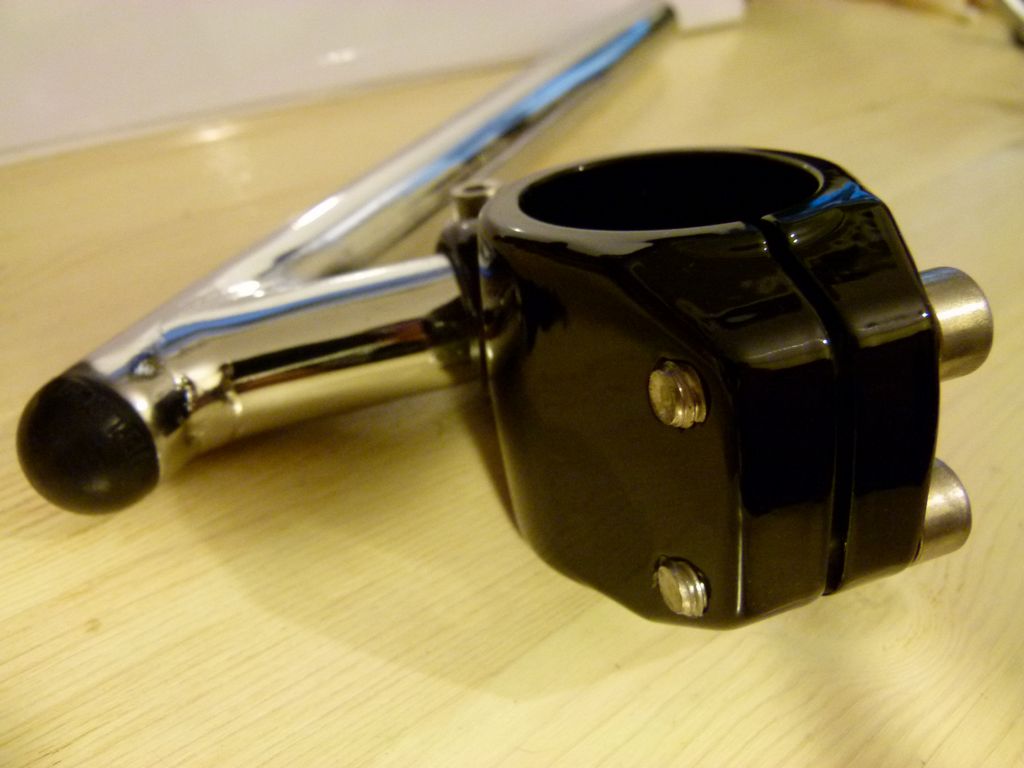

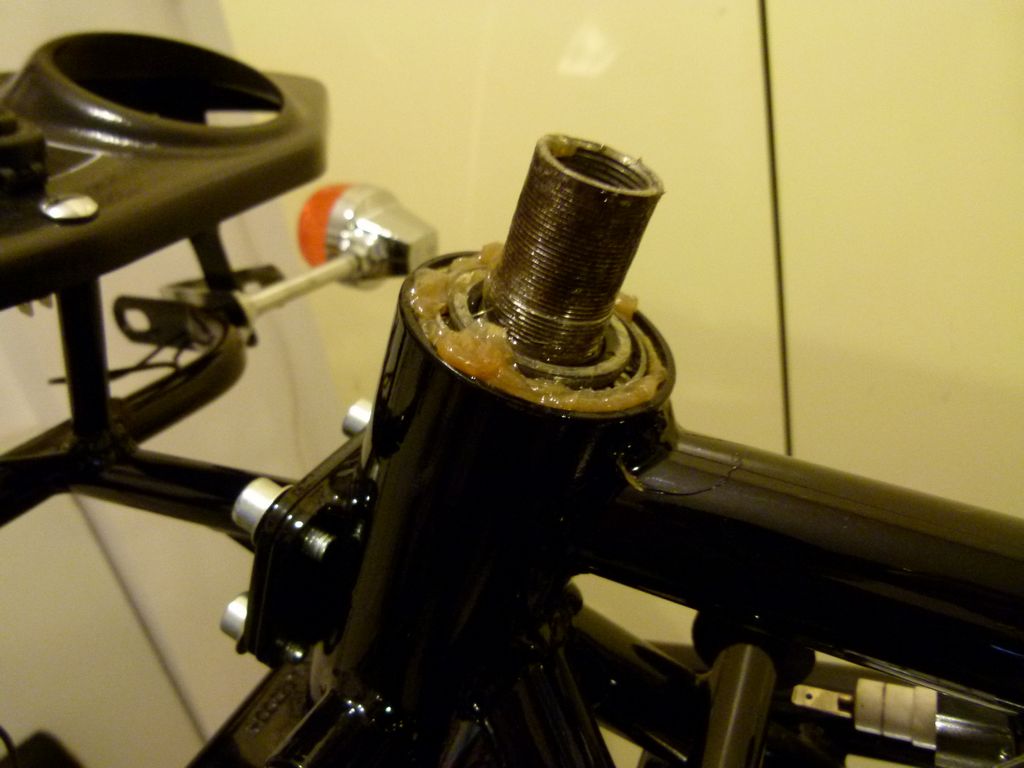

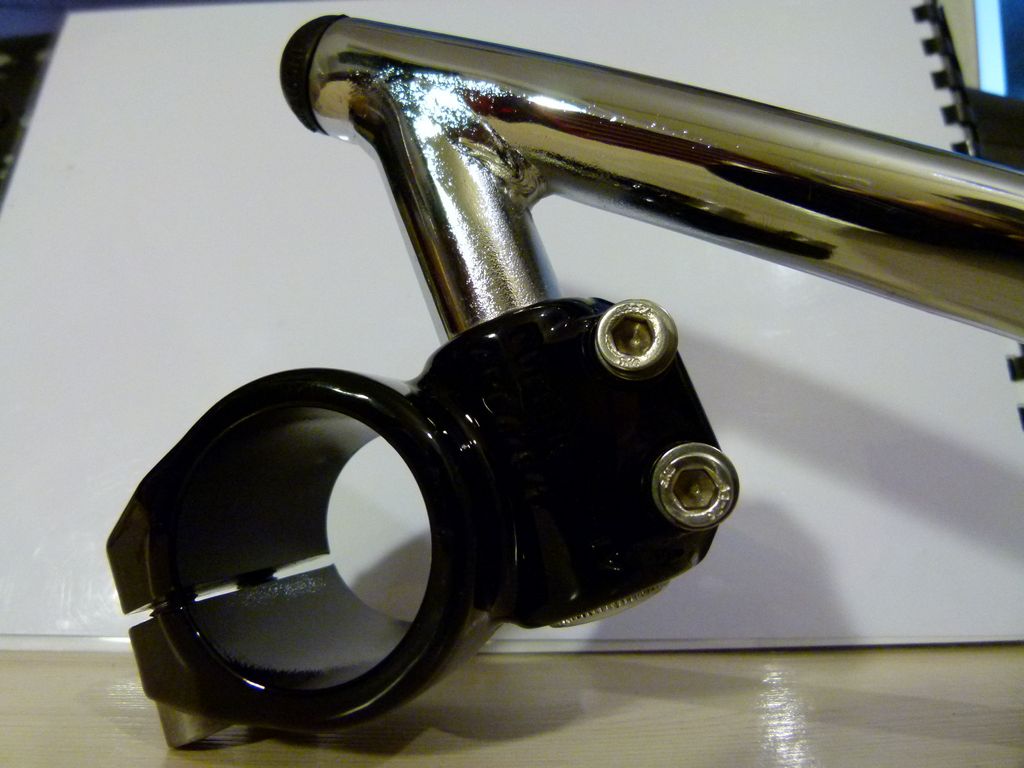

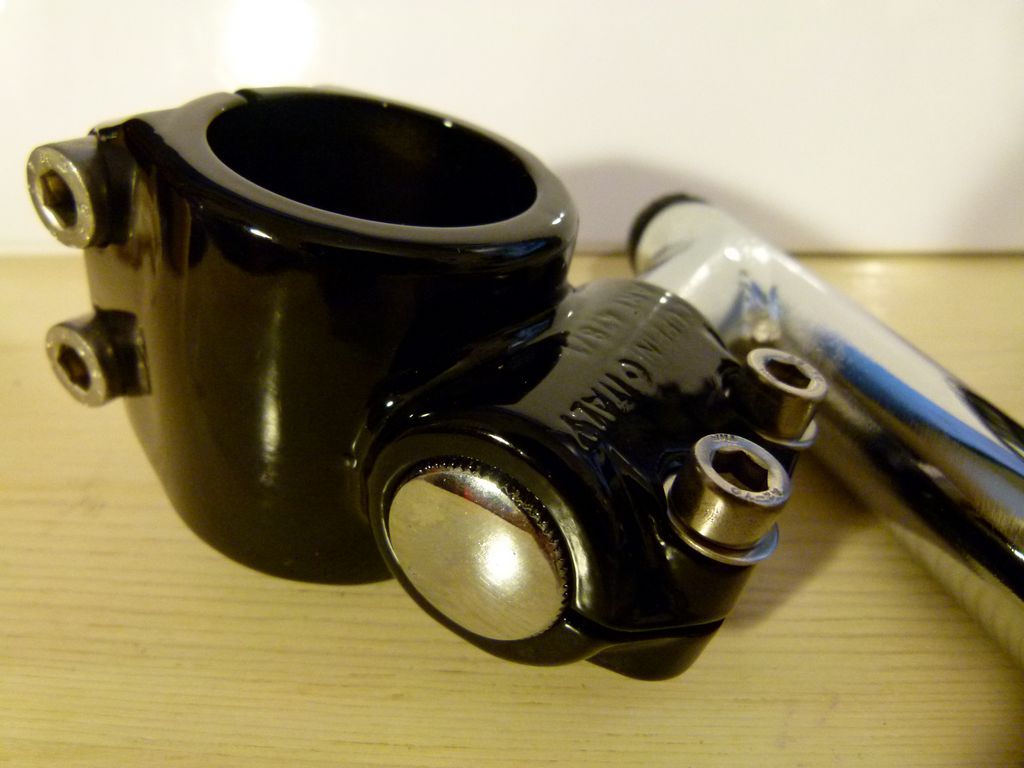

חיבור מיסבי הכידון, סיום קליפאונים (ניקוי סודה של המתכת והאלומיניום, ציפוי כרום, צביעת האלומיניום, ברגי נירוסטה):



attachment.php?attachmentid=257775&stc=1&d=1316901485



attachment.php?attachmentid=257776&stc=1&d=1316901485



attachment.php?attachmentid=257777&stc=1&d=1316901485



attachment.php?attachmentid=257778&stc=1&d=1316901485



attachment.php?attachmentid=257779&stc=1&d=1316901485



למה צעד אחורה?... הקליפאונים האלו הם AfterMarket שהבעלים הקודם השתמש בהם עם פרינג ה-Imola שהיה על האופנוע, גם הוא אפטרמרקט.... הם לא מתאימים לקונפיגורציה הנוכחית ולכן אחליף אותם בקרוב בחדשים ואם לא אמצא מתאימים, אבנה זוג.
