מעגל חשמלי לצורך כיווני פאזה חשמליים, בזמן אמת (תמונות)

[מיכו]

שלום לכולם,

בגלל צורך מסויים שהיה לי נאלצתי לחשוב על דרך מקורית וטובה ליצור מצב שבו אני אדע את הפאזות החשמליות המתאימות לי בסט הקומפוננט בצורה מהירה והכי אמיתית מבלי לזכור איך/לרשום איך המערכת נשמעה לפני כן בפאזה שונה בגלל חוסר דיוקים ומציאת הבדלים בסאונד, צורך זה גם נבע מהזמן שלוקח במקרה שלי לפחות, לגשת לתא המטען אל הקרוסים ולהחליף את הפאזה החשמלית לאחד מהאלמנטים או במקרים אחרים לגשת לקרוסים בדלתות/בדשבורד וכו' מבלי שחלקים מסויימים לא הורכבו כדי להקל על הפעם הבאה לצורך היפוך פאזה.

לכן חשבתי לממש זאת בעזרת ה"מעגל" הבא, תוצרת תכנון עצמי, אולי חשבו על זה לפני ואולי אפילו בנו מעגל דומה אבל בכל מקרה התוצאה לפניכם, מעגל חשמלי שבו ניתן בעזרת שינוי מפסקים (כל מפסק שני מצבים) ליצר היפוך חשמלי מידי תוך כדי שהמערכת פועלת ושמיעת השוני בסאונד לכל השלכותיו יחסית לכל האפשרויות הקיימות.

ארבעה מפסקים שניים למידים ושניים לטוויטרים כל מפסק מחובר לאלמנט (רמקול) בניפרד ומבצע היפוך רק לו.

המעגל יושב בין הקרוסים לרמקולים.

והכבלים של הרמקולים ארוכים מפסיק כדי להגיע מתא המטען עד לידיים של הנהג (אני) במושב הנהג כמובן, ומשחקים עם המפסקים במקום שסביבו ניבנת הבמה!

במקרה אצלי בסאונד המתאים לי ביותר שני המידים מחוברים בפאזה הפוכה כלומר הפלוס מהקרוס מתחבר למינוס של המיד והמינוס מהקרוס מתחבר לפלוס ואותו הדבר לגבי הטוויטר השמאלי, רק הטוויטר הימיני מחובר פלוס לפלוס ומינוס למינוס (ללא היפוך).

כמובן מחובתי לציין שמעגל זה הוא רק לצורך קביעת הפאזות החשמליות המתאימות לי, ולאחר מכן ניתוק המעגל וחיבור הרמקולים לקרוסים לפי התוצאות שאהבתי כחיבור קבוע.

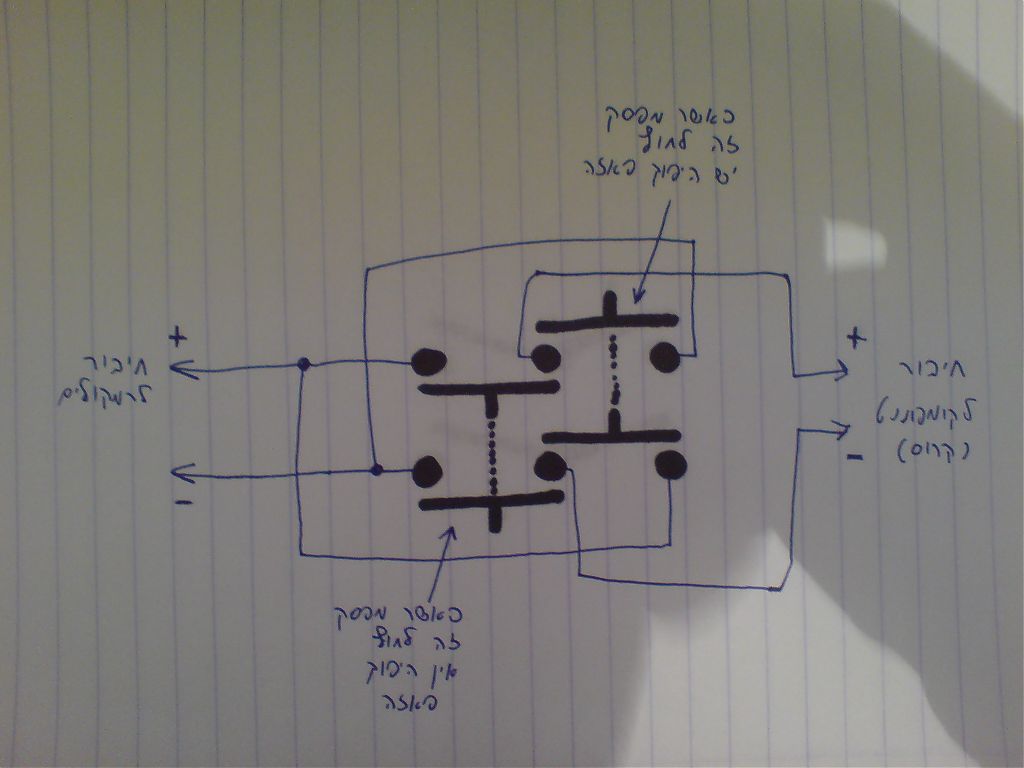

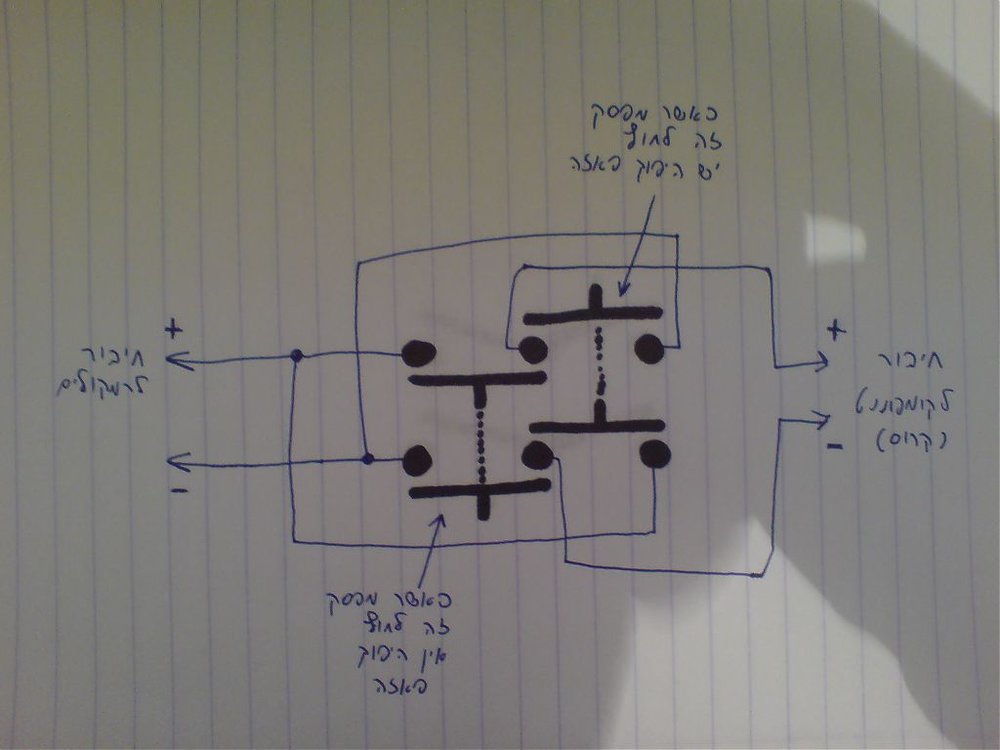

הוספתי ציור של המעגל של מפסק אחד, כמובן יש ארבעה כאלו, אני מצטער מראש על זה שאין לי סרטוט ב EWB וכו' פשוט אין לי. אני אשמח במידה ומישהו יוכל להוסיף סרטוט מקצועי בתוכנת סרטוט.



סוף סוף אני מבסוט מהבמה שלי!

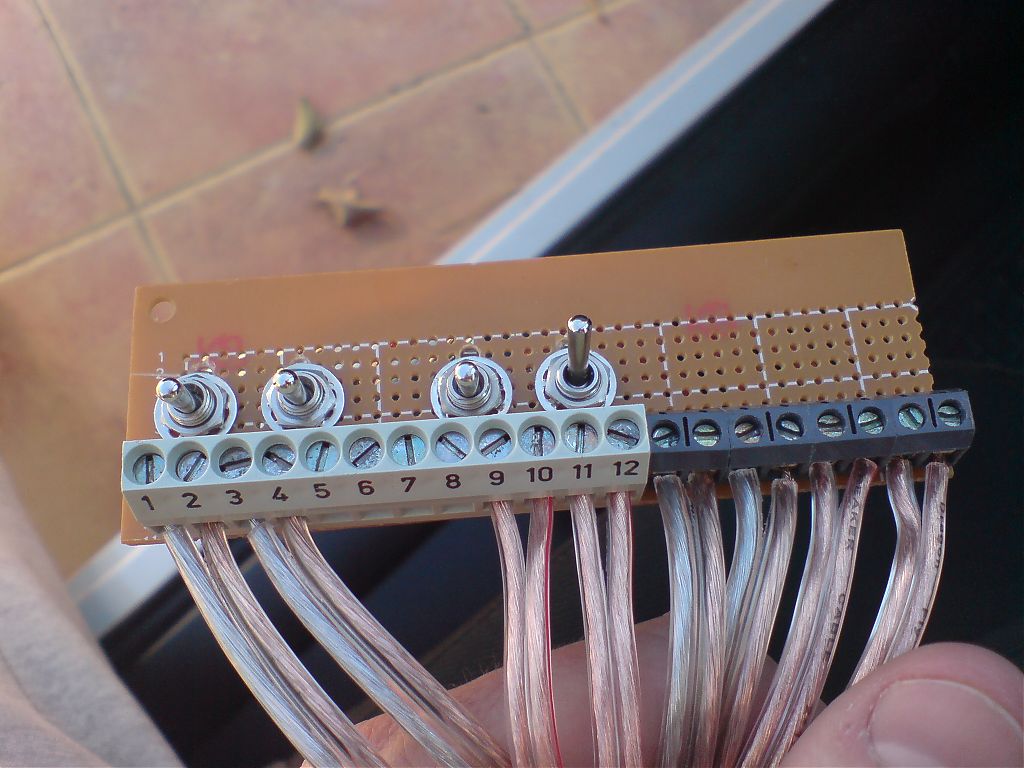

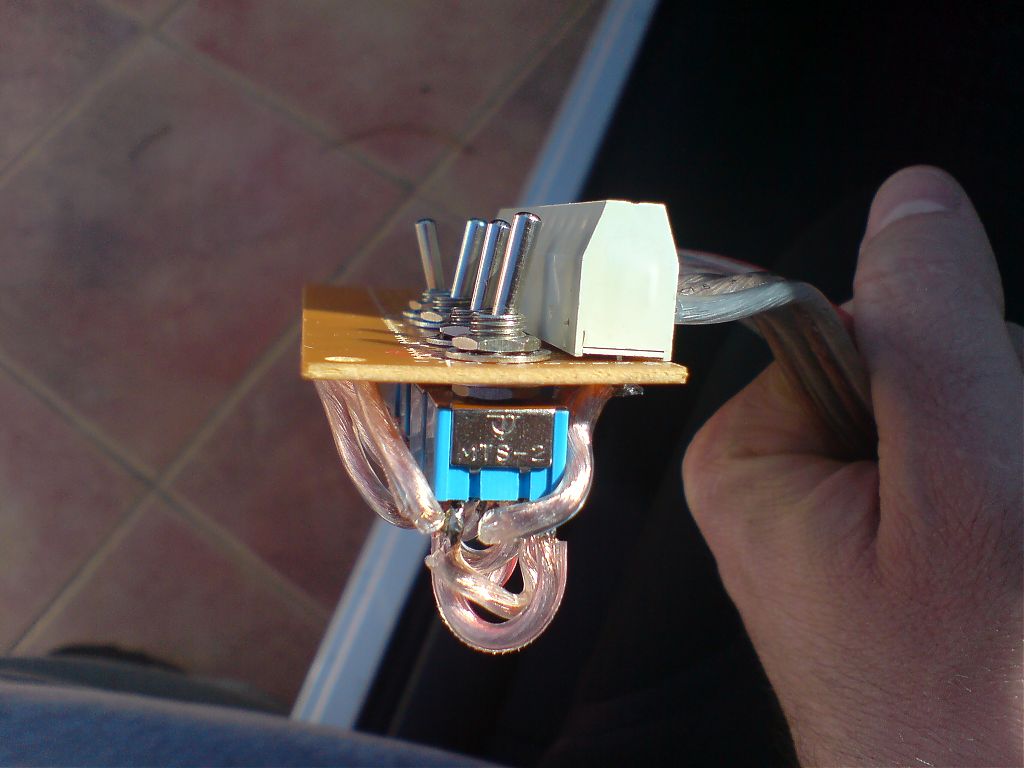

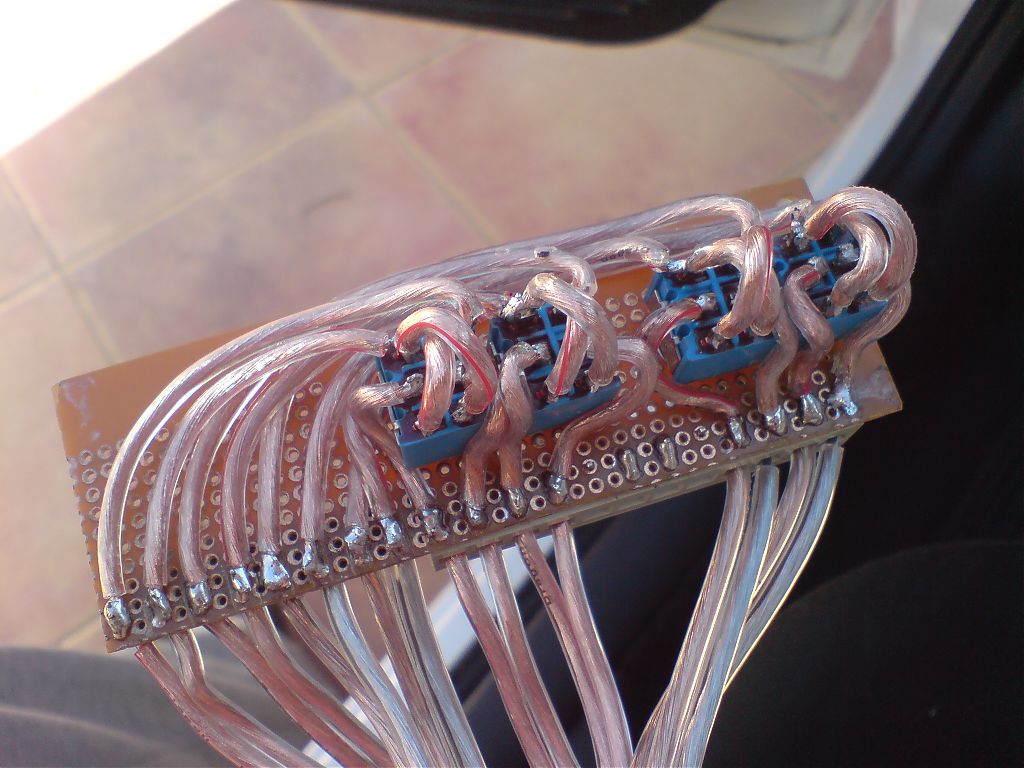

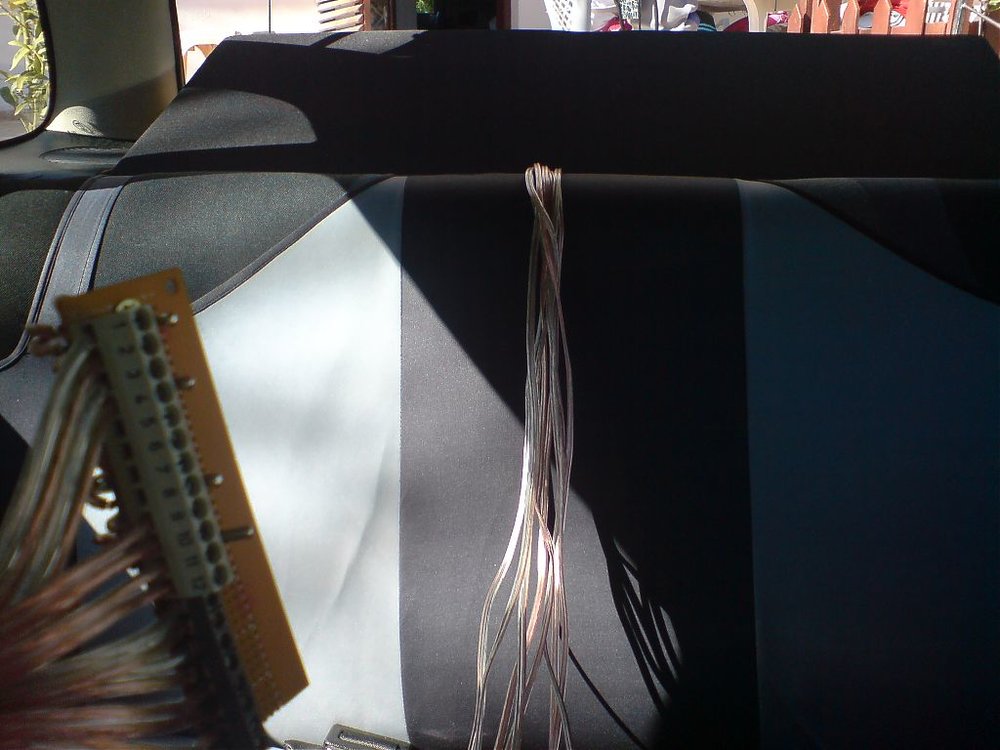

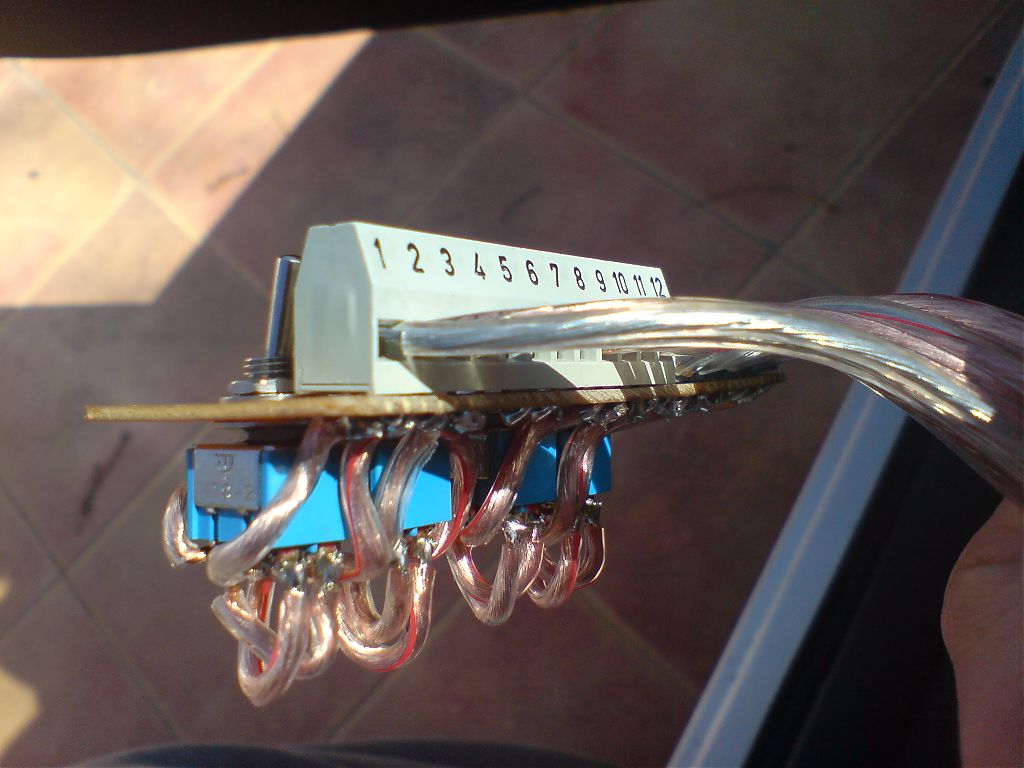

ועכשיו קצת תמונות



תהנו ואני מקווה שזה יועיל לחלק מאיתנו!
