בניית מטען חשמלי לסוללות (הכותרת המקורית נערכה כדי לא להפעיל פעמוני אזעקה בשב"כ).

[shalevho]

ל"ג בעומר יגיע מוקדם השנה.

אתה בטוח שלא טעית בשירשור? איך התגובה שלך קשורה לנושא השירשור שהוא: בניית מטען לסוללות.



שלו.

[סאונד בראש]

במקרה הכי גרוע תתפוצץ

או שהסוללה תיפרק

[xgamer]

רגע, שאני מחשב פה אני רואה בשביל טעינה איטית לא צריך נגד הספק כיוון שהנגדים הקטנים

הם 0.25W (?) ואני במצב המקסימום שהוא בהתחלה יצרוך 0.2W

W=(40^-3)^2*120

צודק?

[אורן 16V]

אתה בטוח שלא טעית בשירשור? איך התגובה שלך קשורה לנושא השירשור שהוא: בניית מטען לסוללות.



שלו.

עניתי לו מה יקרה אם הטעינה תימשך כמובן בצחוק.

[wil]

עד כמה שאני זוכר בטעינה איטית זה לא מסוכן להשאיר את הסוללות בטעינה עוד כמה שעות.



הטעינה צריכה להתבצע ממקור מתח גבוה מהמתח העצמי של הסוללה, במקרה שלך 6V נשמע טוב - רצוי מתח מיוצב ולא ספק-כח של 10 שקל שנותן 8 וולט ולא 6.



כמובן בטור צריך להיות נגד הספק כדי להגביל את הזרם.



מפל המתח על הנגד יהיה 6-4.8 כלומר 1.2 וולט, ולזרם של 40 מ"א זה אומר R=1.2/0.04 = 30

30 אום.

ההספק דרך הנגד יהיה 0.048W, כלומר גם נגד פשוט של שמינית וואט יספיק במקרה הזה.



אם אתה רוצה טעינה מהירה זה כבר מסבך, כי צריך לנתק את הטעינה בזמן ע"מ למנוע נזק לסוללות מהתחממות יתר.

[xgamer]

אתה מתייחס למצב בסוף הטעינה שהסוללה הגיע למתח של 4.8.

בהתחלה המתח יהיה 6-0 לחלק בנגד ולכן זה ההספק המקסימלי שיהיה.

מצאתי אצלי מייצב של 5V הוא יהיה גם בסדר לא?

בקשר לנגדים הקטנים אלה שבאים ברשתות מה ההספק שלהם? 0.25W כמו שאמרתי?

[wil]

הנגדים הקטנים הם 0.25 או 0.125 אני לא בטוח.



5V זה לא ממש רצוי כי ההבדל בין זה לבין 4.8 קטן מאוד ויצא לך נגד עם ערך של אומים בודדים - קשה לדייק.

[xgamer]

המצב של הסוללה שהיא רייקה זה קרוב ל 0V אז יהיה הפרש פוטנציאלים של 5V.

ולכן הנגד צריך להיות 125OHM בשביל זרם של 40mA.

יכול להיות שאני טועה, אשמח לתיקון אם משהו אכן לא נכון.

חוץ מזה מישהו יכול לאמת מהו ההספק שהנגדים הקטנים האלה שבאים ברשתות עמידים בפניו?

[xgamer]

טוב בניתי את המעגל. השתמשתי ב 4 נגדים של 550OHM וחיברתי במקביל

כך הקטנתי את ההספק על כל נגד.

הזרם שבדקתי עם הרב-מודד הוא 30mA. נראה אם זה טוב נגדיל את הזרם.

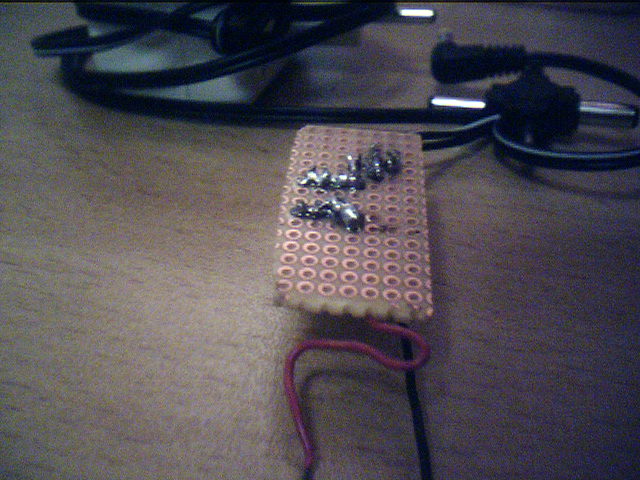

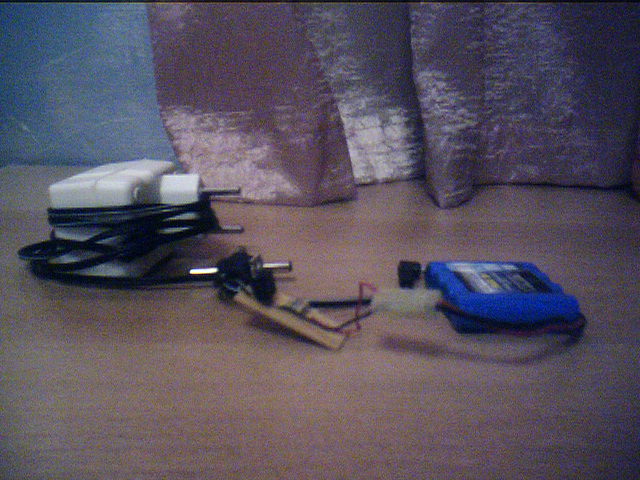

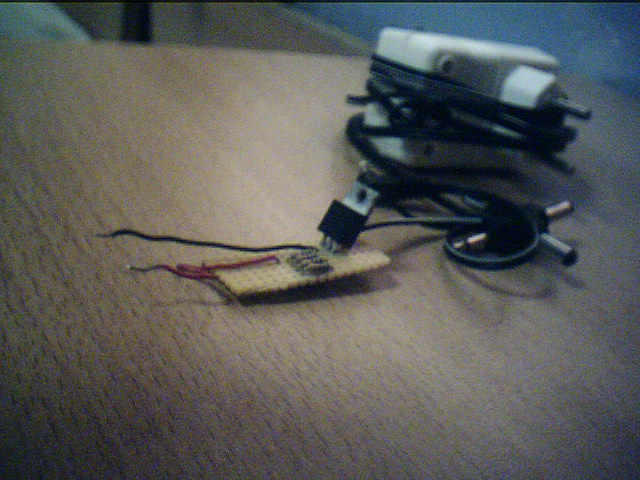

הינה כמה תמונות:

[xgamer]

אוקיי זה העלה את המתח של הסוללה לאט לאט וזהו. מדדתי זרם והוא נמוך מאוד.

הבנתי תבעיה, הייתי בדעה שהמתח עולה כפונקציה של הזרם, אבל לא כך זה.

WIL צדק בקשר לזה, צריך מקור מתח גדול מהVMAX של הסוללה.

לא נורא אני אמצא מייצב של 5V בול ונשים נגד הספק של 5OHM. אם לא נשים של 6V ונגד בהתאם.

נעדכן מתי שאני יעשה את זה.
