(בעיית) תקע חשמלי מוזר, לא יודע אם זה תלת או חד.

[proxima]

ראיתי אצל סוחר גרוטאות משחזת נייחת עם תקע חשמלי שלא ראיתי קודם,

הסוחר עצמו לא מבין כלום בחשמל, ואני קצת יותר ממנו, התקע גדול ממתכת בקצה כבל חשמל עבה.

חשבתי שמדובר בתלת פאזי, אבל ממה שאני מכיר התקעים התלת פאזיים מכילים 5 פינים במערך גיאומטרי מסוים,

ואילו התקע הזה מכיל רק 3 פינים עבים המסודרים בשורה אחת.



מי פותר לי את התעלומה ?

[Tzvika-Pick]

חיבור עם שלושה פינים לא יכול להיות חיבור תלת-פאזי. להערכתי מדובר בחיבור DC כלשהוא.

[COMMANDER]

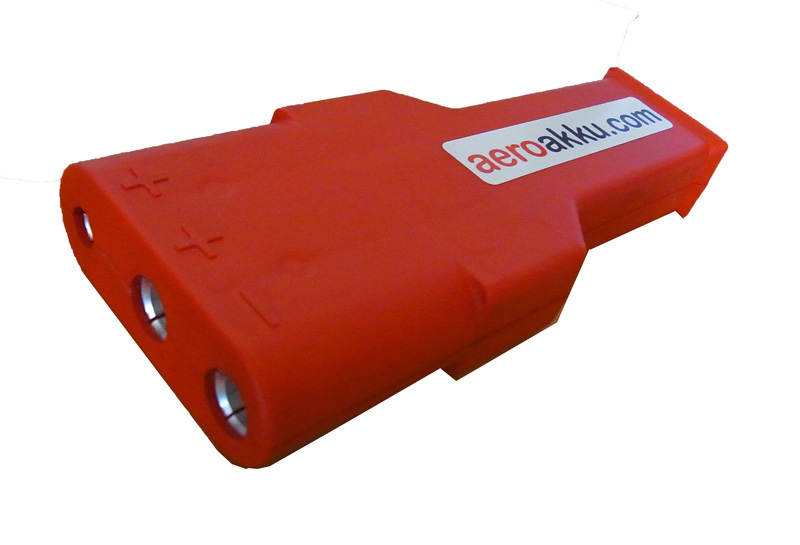

מתאים לשקע כזה?

AN2552-3A external power receptacle זה הפלג הנגדי.

בדרך כלל נמצא בשימוש במטוסים וציוד קרקע.

[proxima]

לא DC ולא בטיח, זה מפעיל מנוע חשמלי חזק מאוד המסובב אבני משחזת.

גם לא תקע איטלקי, גיאומטרית זה מסודר כך :



אבל התקע שראיתי הרבה יותר מסיבי, עשוי ממתכת והפינים גדולים משמעותית.

ונראה שהוא נכנס לשקע וננעל בתוכו ע"י איזשהו מנגנון קפיצי, כך שהשקע האדום למעלה גם קטן מידי ולא מתאים.

לא מוצא באינטרנט תמונה מתאימה.

[sperial]

מצאתי בויקיפדיה את הערך הבא. האם התקע מתאים לדגם האחרון במאמר (שקע תנורים רוסי)?

[Night Driver]

אם מדובר בתקע שטוח אובאלי עם גוף עשוי מתכת ו 3 פינים ממתכת שמסודרים בשורה בקוטר של כ 6 מילימטר אז זה תלת פאזי. אם היית שואל אתמול בבוקר סביר להניח שהייתי מוצא אצלי בעבודה תקע כזה לצורך צילום.

[proxima]

אם מדובר בתקע שטוח אובאלי עם גוף עשוי מתכת ו 3 פינים ממתכת שמסודרים בשורה בקוטר של כ 6 מילימטר אז זה תלת פאזי. אם היית שואל אתמול בבוקר סביר להניח שהייתי מוצא אצלי בעבודה תקע כזה לצורך צילום.

תיאור מדוייק למדי.

אז איך 3 פאזות הולך עם 3 פינים ? איפה 2 גנבים ?

[Night Driver]

זה תקע של 4 גידים בלי 0.



שלושת הפינים הם הפאזות והגוף המתכתי הוא ההארקה.

[Tzvika-Pick]

והאפס איפה?

[proxima]

כתב לך, אין אפס.

האפס בכלל זה המצאה ערבית, הסתדרו בלעדיו אלפי שנים.

[Night Driver]

והאפס איפה?





יש לא מעט מכשירים תלת פאזיים שלא צריכים אפס. למעשה עכשיו כשאני חושב על זה פרט למצבעה אין לי ציוד במפעל שדורש גם אפס ומדובר על לא מעט רתכות, מכבשים וציוד עיבוד שבבי

[ברווז]

והאפס איפה?



ניצח בבחירות האחרונות לראשות הממשלה.

[yosi05]

ציוד תלת פזי לא צריך ולא משתמש באפס.

האפס, אם מחובר במכשיר, משמש למערכות חד פזיות המורכבות בתוכו, למשל במזגנים למעגלי הפיקוד (לאחר יישור והמרת מתח), למפוחי המזגן שהם חד פזיים וכדומה.

בין כל שתי פזות יש מתח של 380 וולט. אם במכשיר יש למשל תאורת מפסק של 220 וולט, האפס מאפשר לקבל 220 בינו ובין כל פזה.



יוסי

[Tzvika-Pick]

זה נכון כשהרשת מאוזנת, כלומר העומסים על כל אחת מהפאזות שווים. אם הציוד מחובר בחיבור Y, העומסים לא מאוזנים ואין חיבור אדמה במרכז הכוכב יווצר מפל מתח על העומס הגדול.

[wil]

מדובר על מכשיר ספציפי ולא על הרשת כולה.



עומס ספציפי (שלישיית גופי חימום למשל. או מדחס) תלת פאזי לא צריך שום אפס. הוא סימטרי ומאוזן.
