חישוב זוית חיתוך לקורה שמונחת בשיפוע

[yd b-4]

סורי לא הצלחתי למצוא ניסוח טוב יותר לכותרת , מקוה שזה לא נשמע חידה:)



אז ככה אני בונה פרגולה מברזל, כמובן שצריך שיפוע למים אני עושה שיפוע 5%.

כיון שחשוב לי לעבוד מדויק אני רוצה מראש לחתוך את הקורות בזוית נכונה אל הקיר שהוא 90 מעלות.



אורך הקורה הרלוונטית היא 6.3  בצד הנמוך היא תהיה בגובה 2.5 מטר ובצד הגבוה 2.81 איך מחשבים את זוית החיתוך.



2 אדריכלים ששאלתי מלמלו משהו בסגנון בטוח שיש כזה נוסחא איפשהו, למה שלא תנסה בגוגל



כיון שהשאלה היא פרקטית אשמח לתשובה מופשטת ככל הניתן.

[סולל הדרך]

מד זווית? למה צריך חישוב?

[sperial]

שלחת אותי לשיעורי הטריגו מכיתה י׳.



שיפוע של 5% הוא קצת פחות מ-3 מעלות.



הפונקציה היא arctan והערך אבסולוטי (5% להכניס כ-0.05)



אם הקורה היא היתר של המשולש מדובר ב-arcsin של 0.31/6.3 שזה 3.27 מעלות.

עריכה אחרונה ב-10 לנובמבר, 2023 על ידי sperial

[hans]

מניחים עמודים + מעלים קורה אחת + מצמידים אותה לקיר + מסמנים עם חתיכת עץ/סרגל/גובל וזהו, מעתיקים את הסימון לשאר הקורות.



אני בטוח של-98.7 אחוז מבוני הפרגולה בכלל לא מושג מה המספר הממשי של הזווית...

[sperial]

מה גם שבמספרים האלה צריך ללכת 3 ספרות אחרי הנקודה, לא לא משהו שמד זוית מעץ יעשה לך.



אבל כשעולה שאלה למה לא לחזור לבסיס?

עריכה אחרונה ב-10 לנובמבר, 2023 על ידי sperial

[Jack457]

יכול להיות שאני לא מבין את השאלה. אם השיפוע 5%, כלומר סטיה של 3 מעלות מהמאונך, למה הזווית של הקורה היא לא בדיוק זו - 3 מעלות? (מתאימות  בין מקבילים)?



[sperial]

כי זה הערך של הפונקציה הטריגונומטרית עם הערכים שהובאו. אגב, בשרטוט שלך השיפוע הוא 6.3%  (הוי פיתגורס).

[zaf]

המשפט שלו היה מזמן, והוא זכאי 🤣

[sperial]

ומאז אנחנו חייבים….











ללמוד אותו.

[gsi16v]

משתמשים בזויתן



[om2]

בתאריך 10.11.2023 בשעה 14:24, sperial כתב:

שלחת אותי לשיעורי הטריגו מכיתה י׳.



שיפוע של 5% הוא קצת פחות מ-3 מעלות.



הפונקציה היא arctan והערך אבסולוטי (5% להכניס כ-0.05)



אם הקורה היא היתר של המשולש מדובר ב-arcsin של 0.31/6.3 שזה 3.27 מעלות.

נכון

אפשר להוסיף

שתלוי אם הערכים כוללים את עובי הקורה או לא

הכוונה שבשיא הגובה שלה זה 2.81 בלעדיה או כולל אותה



[yd b-4]

טוב לא חשבתי שאעורר כזה דיון.



בסוף פניתי לשיטה העצלה והזמינה ביותר , שרטוט זוית של 5% על הקיר באורך 8 ס"מ שזה רוחב הפרופיל.

מדידה עם סרגל ו5 מ"מ יצא שצריך לחתוך.



נבדק במציאות ויצא בול

[ברווז]

דרך נוספת (מעבר לפיתגורס ושות').

יש תוכנה לשירטוטים טכניים שאני משתמש בה (והכרתי אותה גם למכללה שלי, ונחשו איזו תוכנה הם מלמדים אותנו עכשיו...).

כשיש לך את הגבהים, הזווית היא מה שנקרא "מתקבלת".



וזו תהיה אותה זווית גם באורך הנכון (600.3).

לינק לתוכנה החינמית.





[Night Driver]

ועכשיו תסביר בשביל מה אתה צריך לחתוך בזוית מדוייקת משהו שממילא יוש בתוך אוכף מתכת.

[yd b-4]

זה סככה/פרגולה מברזל .

הקונסטרוקציה היא מפרופיל 80 על 80 בעובי 3 מ"מ.



בצד אחד זה מחובר לקיר,ומרותך לפלטה 20 על 20.

(אם זכרוני אינו מטעה אותי אתה כבר כאן מבין למה זה צריך להיות מדויק).

אחרת הפלטה בחלק העליון לא תהיה צמודה לקיר או שיווצר עומס באחד החיבורים.

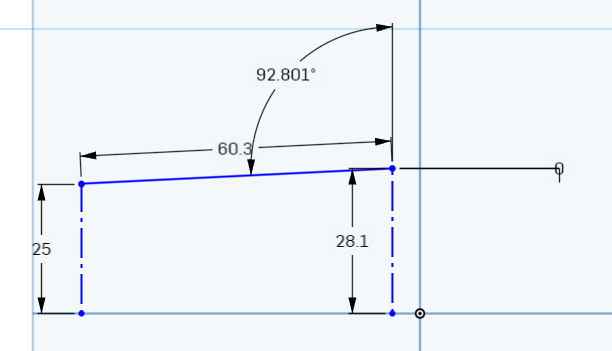

לפני 7 שעות, ברווז כתב:

דרך נוספת (מעבר לפיתגורס ושות').

יש תוכנה לשירטוטים טכניים שאני משתמש בה (והכרתי אותה גם למכללה שלי, ונחשו איזו תוכנה הם מלמדים אותנו עכשיו...).

כשיש לך את הגבהים, הזווית היא מה שנקרא "מתקבלת".



וזו תהיה אותה זווית גם באורך הנכון (600.3).

לינק לתוכנה החינמית.







ואוו שיערתי שיש תוכנה כזו רק לא היה לי פנאי לחפש.

יעזור לי הרבה בהמשך מן הסתם.

תודה!
