חיבור אוזניות קדמי במחשב לא עובד. מה עושים?

[אלעדיקו]

אוקיי אבל מהפאנל הקדמי יוצא לי כבל שמחולק ל4 תקעים

צבע ירוק : MIC IN

צבע צהוב: MIC IN

צבע שחור: GND

צבע סגול: ROUT



מה אני אמור לחבר ולאן

תודה

[TheWolf]

הדגם הוא:

GA-8IPE775-G

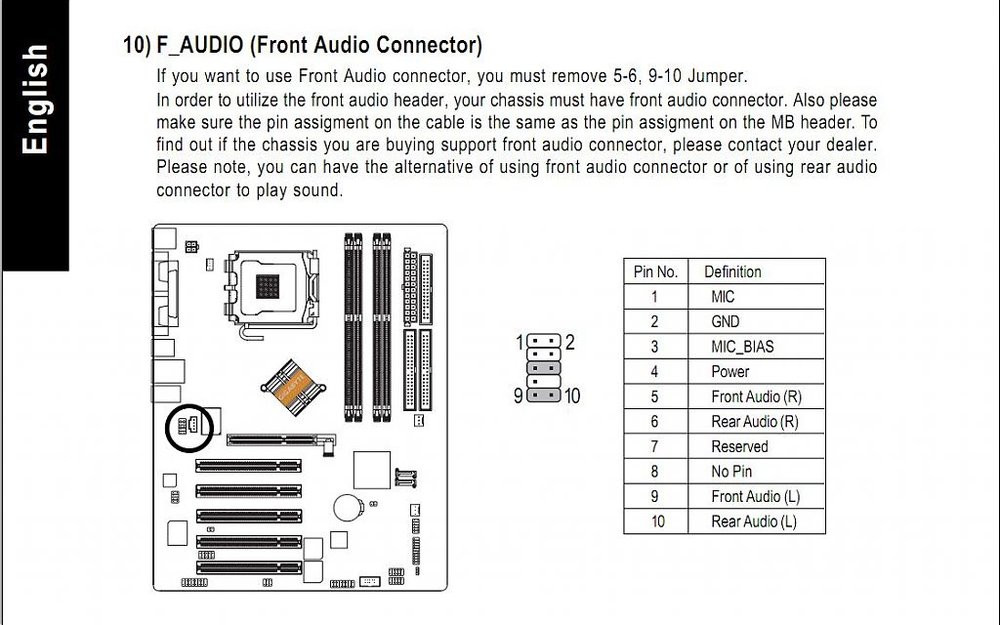

זה מתוך הMANUAL של הלוח שלך.

החיבור אינו בתחתית בצד שמאל, זהו חיבור פורט הג'ויסטיק, עזוב את זה עכשיו.

החיבור נמצא היכן שמתואר בתרשים שהעלתי.

מוזר לי שיש לך שני MIC IN ואחד ROUT, לא זכור לי שנתקלתי בזה, נסה לעבוד לפי התרשים והסכימה לחיבור ותבדוק מה מפעיל לך את היציאה במארז.

[אלעדיקו]

חפי מה שהבנתי אני צריך לנתק חיבורים אחוריים על מנת להשתמש בקדמיים זה נכון?

ואם כן, אני רוצה לנתק רק יעבור אוזניות חורי. זה אפשרי?

[אלעדיקו]

לפי מה שהבנתי אני צריך לנתק חיבורים אחוריים על מנת להשתמש בקדמיים זה נכון?

ואם כן, אני רוצה לנתק רק חיבור אוזניות אחורי. זה אפשרי?

[JMG]

ממה שקראתי בהוראות שארז צירף, יש לך ג'אמפר על החיבורים של הסאונד (מין חתיכת פלסטיק שסוגרת מעגל).

אתה צריך להוציא את הג'אמפר ולשים במקומו את החיבור שמגיע מחיבור האוזניות.



לפי איך שאתה מתאר, בטח יש לך חיפוי פלסטיק עבה בקידמת המחשב,

אני הייתי מנסה לחפור מתחתיו על מנת לגלות היכן בדיוק מתחיל הכבל שיוצא מחיבור האוזניות - כך תדע בדיוק איזה כבל מתייחס לאוזניות, גם אם בפועל כתוב עליו משהו אחר.

או לחלופין - הייתי מנסה את כל ארבעת התקעים שציינת בחיבור הרלוונטי ובודק מה עובד.



בכל מקרה בהצלחה!

[shellcase]

אלעד, מאיזור הUSB והחיבורי אזניות הקדמיים אמורים להגיע 3 דברים:

1) כבלים קטנים בכל מיני צבעים עם קונקטורים קטנים שמתחברים לאיזור הפינה הימנית תחתונה של הלוח אם - אלא הם חיבורי הכפתורים והנוריות שבקדמת המארז (ריסט, כפתור הפעלה וכו').

2) כבל אפור שתפקידו לחבר את הUSB (מתחבר גם כן באיזור הימני תחתון) נראה כך:



3) כבל אודיו שמגיע מקדמת המארז ומתחבר באחורי המארז מתחת לכרטיס מסך, נראה ככה, רק רוב הסיכויים שהוא אפור:





אם המצב אצלך הוא שונה וחיבור האודיו שלך נראה אחרת - נשמח אם תצלם, כך נוכל לעזור לך טוב יותר!
