שיתוף: התקנת מזגן פעם ראשונה לבד

[Buki]

לפעמים אנחנו מעלים מדריכים מצולמים של כל מיני עבודות באוטו או בבית, תמיד הכותב מנסה להיות ספץ', להראות עד כמה הוא שולט בחומר, עובד יפה ומגיע לתוצאה מצויינת. וזה כמובן חשוב.





לשם שיוני החלטתי לעלות סקירה של עבודה שעשיתי כמעט ללא ניסיון קודם, כולל הטעויות.

"כמעט" כי לפני די הרבה שנים עשיתי העברה של מזגן קיים ממקום למקום בהדרכה של חבר פורום @innvision

יותר נכון הוא עשה את רוב העבודה ואני רק הסתכלתי.

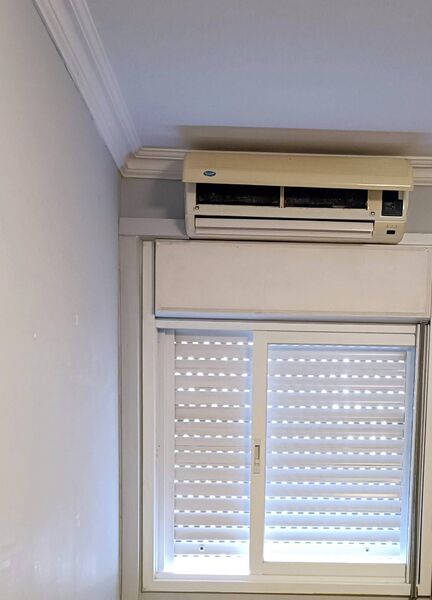

טוב אז היה בחדר מזגן ישן, יום אחד המדחס הפסיק להכנס לפעולה. המזגן גם כשעבר הרעיש מאוד, הפלסטיק שלו הצהיב,  רציתי להחליף אותו ולכן לא טרחתי אפילו לבדוק מה התקלה.

מה גם שמישהו התקין אותו מעל ארגז התריסים בניגוד להוראות ההתקנה שמחייבות להשאיר רווח  של 15 ס"מ מעל היחידה הפנימית. פה היה רווח של 3 ס"מ שמקשה על יניקת האוויר, גורם לרעשי אוויר ומקשה על פירוק המעטפת לצורך טיפול ביחידה הפנימית.

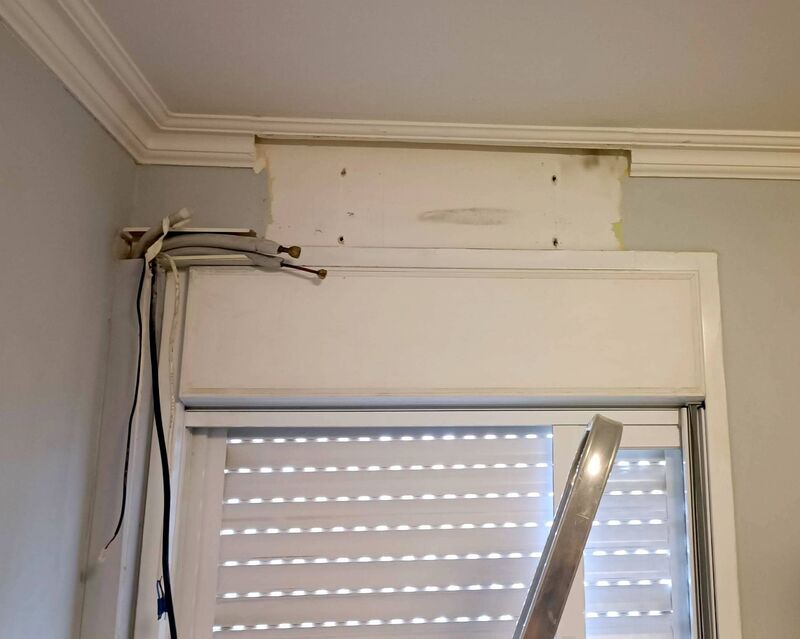

אז בלי לחשוב יותר מידי פירקתי את המזגן הישן וזרקתי לפח. ראיתי שבהתקנה בשביל למקם את היחידה הפנימית חתכו את הקנט.

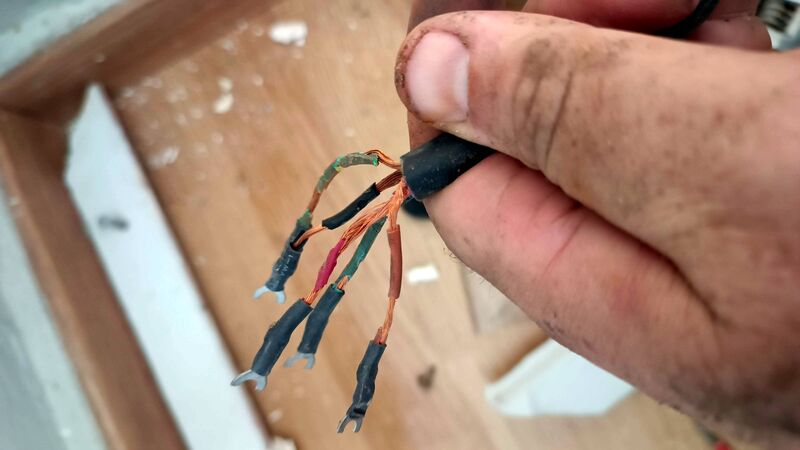

בפירוק המזגן מצאתי כנראה את הסיבה לתקלה - בידוד שהתפורר בכבל פיקוד הישן.





בהתחלה למרות שזה בניגוד להראות חשבתי למקם את המזגן החדש באותו מקום, אבל פשוט לא מצאתי מזגן נורמלי עם גובה יחידה פנימית 25 ס"מ. כולם גדולים יותר. ויותר מזה לא נכנס שם, אפילו 3 ס"מ רווח מהתקרה לא ישאר אז ויתרתי על המקום הזה.

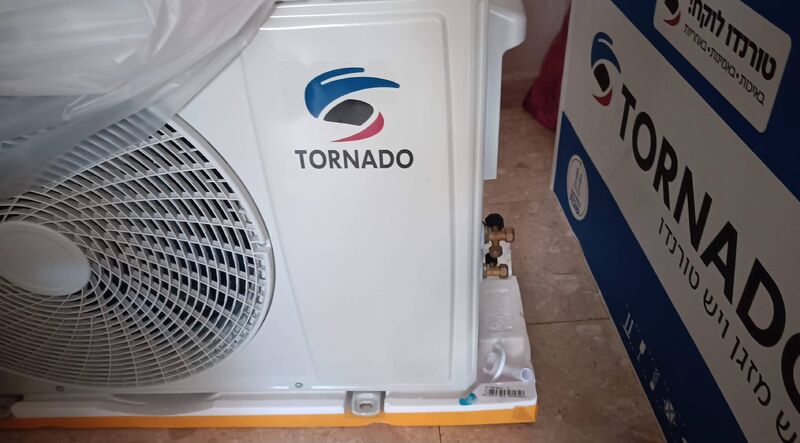

קניתי מזגן טורנדו ב 1600 ש"ח ואמרתי לא משנה מה, אני מתקין אותו לבד.

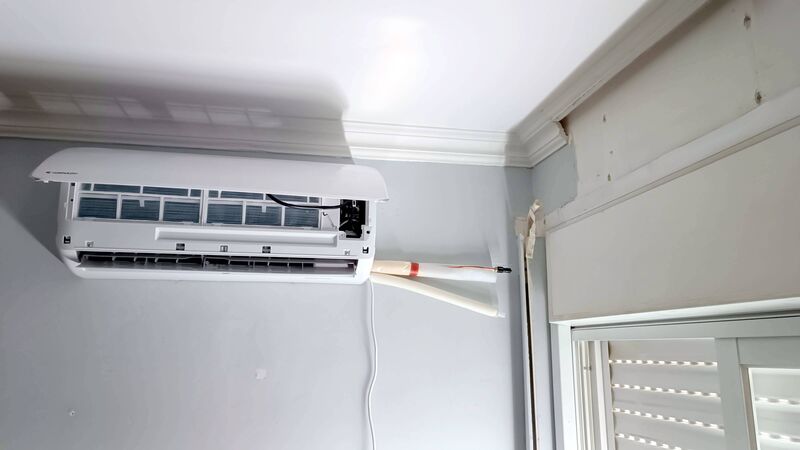

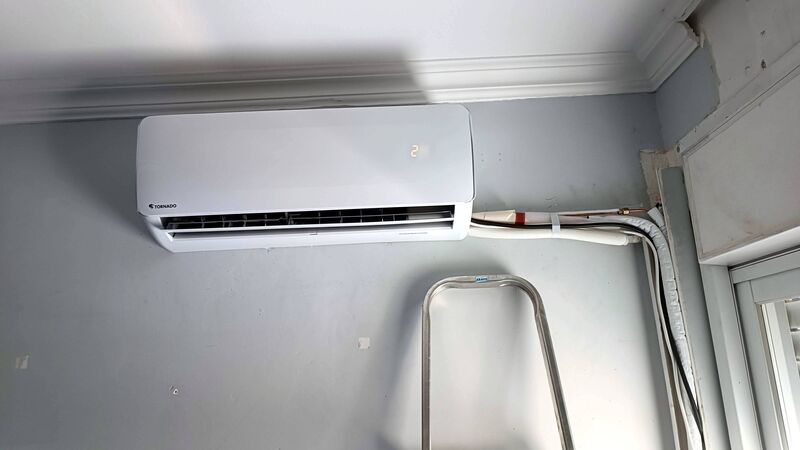

החלק הקל זה מיקום היחידה הפנימית. מיקמתי בקיר הניצב לחלון שם יש מספיק מקום. וודאתי עם פלס שהיא מפולסת. המזגן מגיע עם צנרת שיוצאת לצד שמאל, העברתי את הצנרת לצד ימין. גם זה קל.





אחרי זה ישבתי וקראתי את הוראות ההתקנה שמגיעות עם המזגן. תרגום גרוע מאוד מסינית, הרבה מלל, עיקר הדברים מוסברים אבל ללא ירידה לפרטים.

היצרן דורש אורך צנרת בין היחידה הפנימית לחיצונית לפחות 3 מטר גם אם בפועל המרחק קצר יותר, וזה למניעת רעשים ורעידות שנספגים בצנרת.

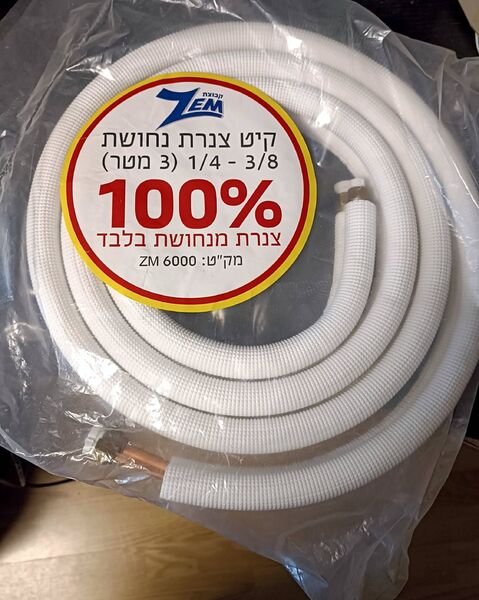

הלכתי וקניתי סט צנרת מוכנה 1/4 + 3/8 בארוך 3 מטר (100 ש"ח)  וכבל פיקוד 5 גידים 4 מטר (20 ש"ח בערך).

צנרת מוכנה כוללת כבר הפשלות ואומים שכן אין לי כלים לביצוע הפשלות.

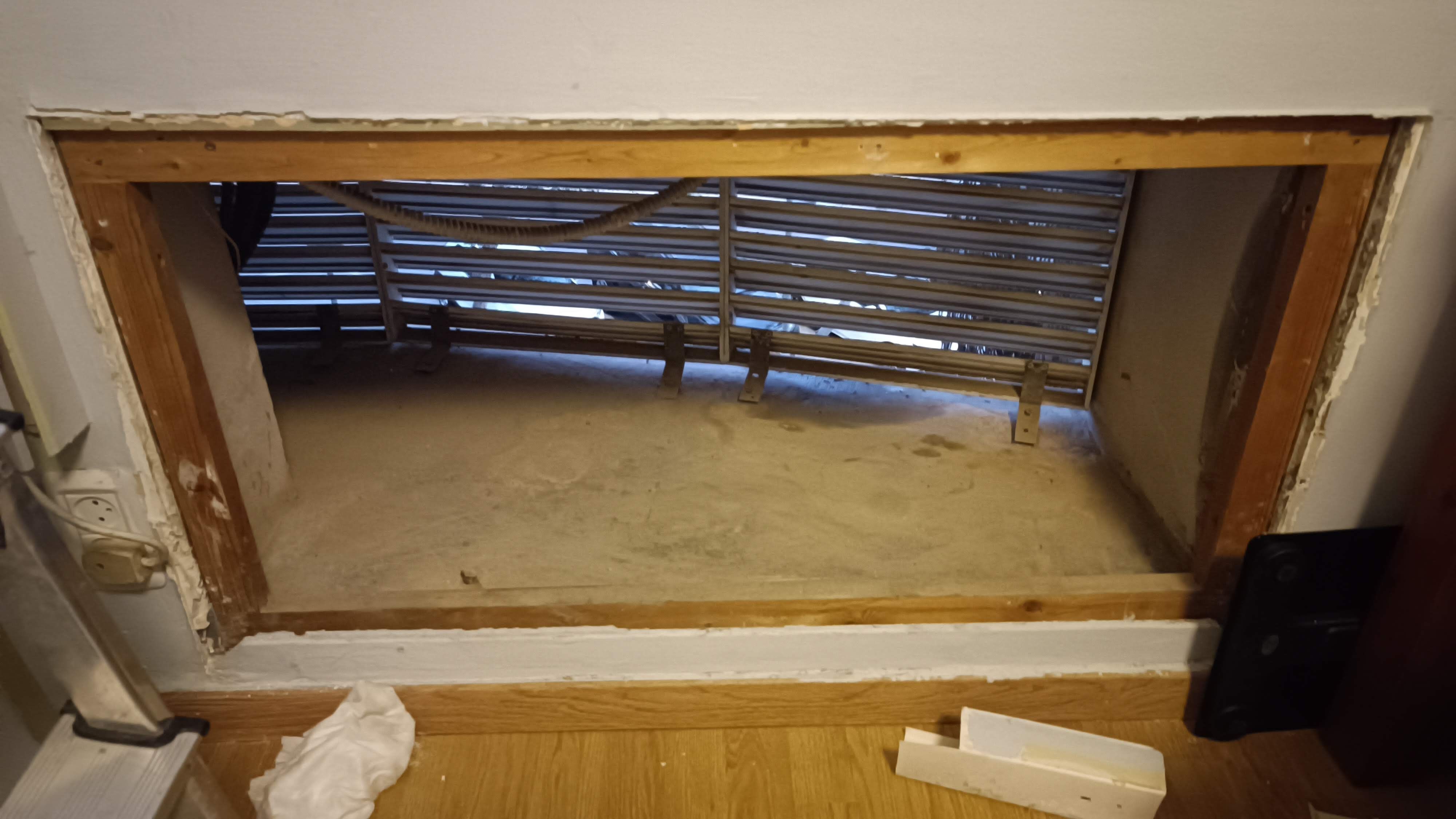

בחדר המדובר יש ארגז יעודי ליחידה החיצונית מתחת לחלון עם גישה מתוך החדר, מה שעושה את ההתקנה לקלה ונוחה - אין צורך לתלות את היחידה החיצונית מחוץ לחלון.





באתי להוציא לשם את היחידה החיצונית ואז הבנתי שהיא תעמוד על רצפת בטון ללא שום תושבות או רגליות. את התושבות שכחתי לקנות.

חשבתי להעמיד אתה על הקלקר של האריזה.  התייעצתי עם @איציק נ.  שהמליץ לא להיות חאפר ושלח אותי לקנות רגליות.

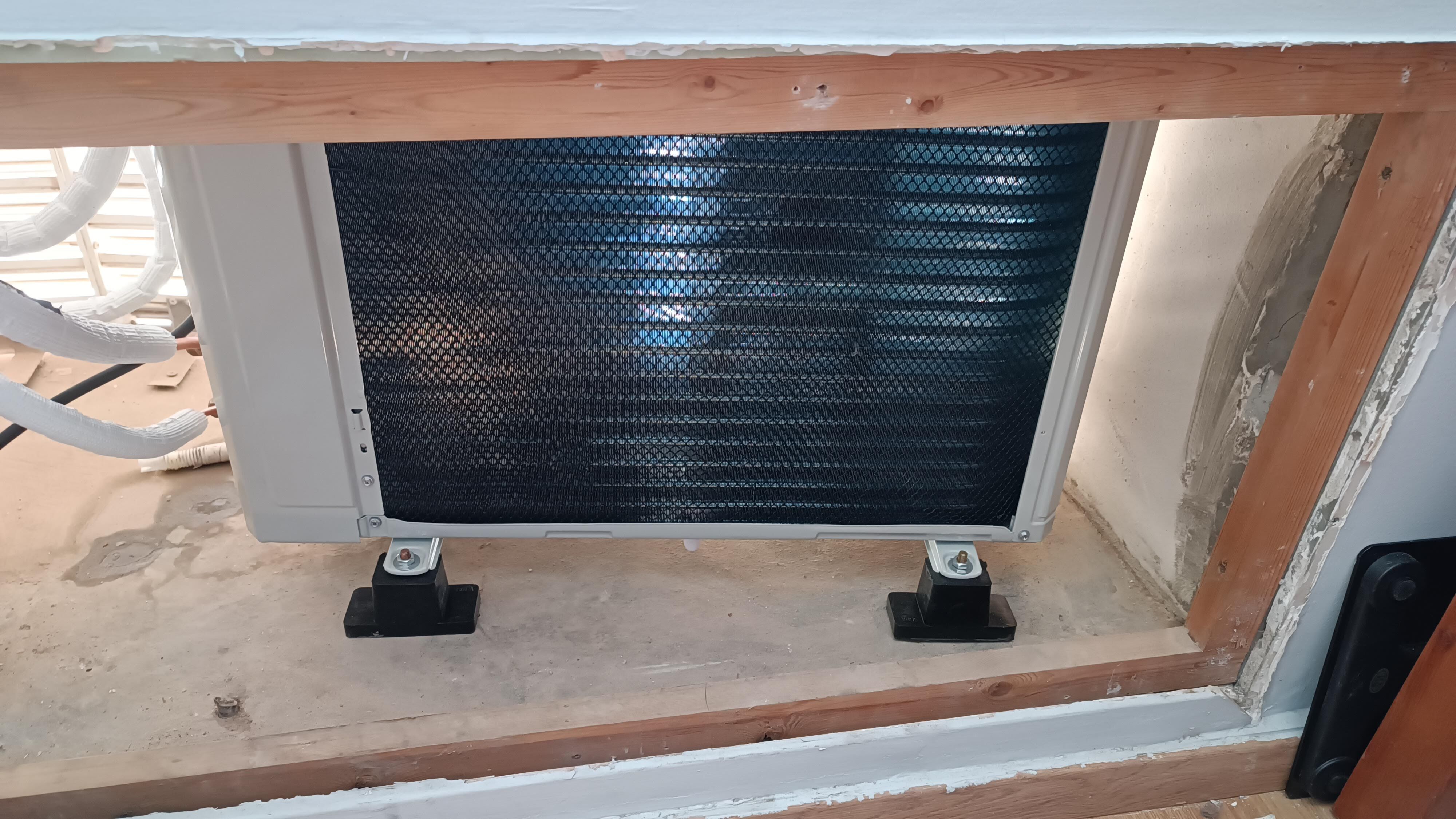

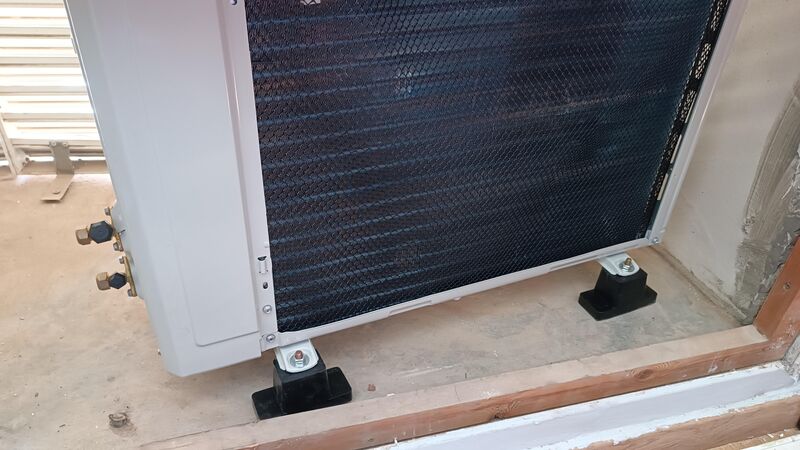

למחרת קניתי סט רגליות גומי, 20 ש"ח.



עיקר ההתעסקות זה סלילת הצנרת. קיימים כלים לכיפוף הצנרת ועם מעט ניסיון גם ללא הכלים אפשר להסתדר ולסלול אותה בצורה נורמלית אבל לי זה היה קשה מאוד. לעשות את הזווית הזו ב 90 מעלות בשביל שהצנרת תרד במקביל לקיר ושאפשר יהיה להכניס אותה לתעלת פלסטיק - היה לי קשה מאוד. הכיפוף לא יוצא במקום הנכון או בגובה הנכון למרות המדידות. אחרי אינספור ניסניונות הצלחתי בצורה מוגבלת, עדיין אי אפשר להכניס את הצנרת לתעלה קיימת,  אצטרך שם תעלה נוספת.



המכשול השני היה העברת הצנרת דרך קדח בקיר לארגז היחידה החיצונית. אותו דבר - קשה לבצע את הכיפוף במקום המדוייק. פה לחצתי יותר מידי וצינור 3/8 קרס.

יאללה סט  צנרת חדש,  עוד פעם לחנות , עוד פעם 100 ש"ח, הכל מהתחלה. בוידאו אפשר לראות איך הצינור קורס בכיפוף חזק מידי ללא הכלים היעודיים.



או קי בקושי רב סללתי את הצנרת.

שלב החיבור.

בספר ההוראות מופיע מומנט הידוק האומים ביחידות מוזרות שלאחר המרה נדמה לי שזה 25Nm. אבל זה לא עוזר, אין לי ידית מומנט שיכולה לעבוד עם מפתח פתוח אז הידקתי "לפי העין".

1. פתיחת הפקקים בצנרת היחידה הפנימית, יוצא גז כלשהו או וואקום שמולא במפעל. הגז הזה זה לא קרר מזגנים אלא לצורך אחסנה, זה בסדר שהוא יוצא.

2. פתיחת הפקקים בסט הצנרת המחברת, חיבור הצנרת ליחידה ההפנימית והידוק האומים ב 1/4 וב 3/8.

3. פתיחת הפקקים ביחידה החיצונית, פתיחת הפקקים בצד השני של הצנרת המחברת והידוק ליחדה הפנימית  1/4 ו 3/8.

4. פתיחת הפקקים של השסתומים ביחידה החיצונית, ופקק של שסתום השרות. מפתח פתוח.

5. פתיחה חלקית של השסתום בצינור הדק. אחרי פתיחת השסתום הגז שאגור ביחידה החיצונית  זורם בצנרת ליחידה הפנימית וחוזר חזרה דרך הצינור השני.

6. לחיצה עם מברג על שסתום השרות עד ששומעים "פססססס" כמה שניות. זו פעולת Purge - דחיפת האוויר שנמצא בצנרת על יד הגז ומילוי הצנרת בגז במקום האוויר.

7. פתיחת השסתומים בצינור הדק והעבה עד הסוף, מפתח אלן.

8. סגירת המכסים בשלושת השסתומים (כולל שסתום שרות).



בגדול לפני הזרמת הקרר במערכת צריך לבצע וואקום. בשביל זה צריך משאבת וואקום...שאין לי כמובן.



אחרי זה יש לחבר כבל פיקוד בין היחידות. נדרש 4 קווים - פאזה, אפס, הארקה ופיקוד. בכבל מזגנים סטנדרטי יש 5 גידים אז גיד אחד נשאר ללא שימוש במזגן זה.

שמתי סופיות חוט והידקתי הייטב + הרכבת מכסים ללוח חיבורים בשתי היחידות.



אחרי זה עוד התעסקתי עם העברת צינורית ניקוז.









וזהו, הפעלה.

יצא לא מושלם. לא הכי מקצועי. במיוחד סידור הצנרת ליד הקיר. לקח המון זמן, משהו כמו יומיים On-Off כזה.

אבל אין לתאר את ההרגשה



הדגמת קריסת צינור נחושת בכיפוף, לא חלק מההתקנה:





[sperial]

לא היה יותר פשוט למצוא מזגן חלון למקום הייעודי (כמו במחנה צבאי בשנות ה-80)? 😃



כבוד. כל פעם מפתיע מחדש עם הפרוייקטים שלך.

[איציק נ.]

קודם כל, דגם מצויין של AUX. סדרת ה-מאסטר X של טורנדו לא בכדי נהנת מאחריות ***מלאה*** של 7 שנים, גם ON OFF וגם אינוורטר (כבדרך אגב - המחיר זהה ל ON\OFF ואינוורטר, אני מניח ש BUKI בחר ב ON OFF בגלל הפשטות והאמינות).



אומר להגנתי: הצעתי ל BUKI משאבת וואקום, הוא התעצל.

ככה זה, עם הזמן אתה נהיה חאפר .
זה שאתה ב CF לא אומר שאתה חסין לזה.

שורה תחתונה: שאפו ל @Buki שכרגיל מכוון למטרה - ומצליח.

[Buki]

לפני 15 דקות, איציק נ. כתב:

אני מניח ש BUKI בחר ב ON OFF בגלל הפשטות והאמינות

אינוורטר. כי זה עובד הרבה יותר טוב ויותר נעים, בפער.

[איציק נ.]

בחירה טובה. יש לך ראש שקט עם 7 שנות אחריות וזה לא מעט.
תדאג להפעיל אחריות באתר.

[Michazzz]

מרשים, אם היית צריך לתלות את המזגן במקום בו עוברים אנשים מתחת -  לא הייתי ממליץ. ם לא בהתקנה בגובה כשהמזגן נמצא בחוץ - מזכיר לי פרק מסיינפלד. ועכשיו לחסכון, כמה עולה התקנה כזו? עבודה יפה אך יש דברים שאני לא הייתי מנסה בכלל מלכתחילה.

[Night Driver]

אחד היתרונות הגדולים של מכופף צינורות זה שאתה יודע בדיוק איפה מרכז הרדיוס.

אני גם חובב אתגרים אבל להתקנה של מזגן כבר לא הייתי נכנס לבד בעיקר בגלל שאתה עובד פיזית בלי מזגן וזה לוקח לא מעט זמן תוך כדי עבודה (לא שזה מפריע לי לפרק גיר של מכונה ששוקל 230 קילו באולם הייצור ובגישה יותר גרועה מלביליף נורה במגאן II).

איפה עומד נושא האחריות עם התקנה עצמית (לא על ידי מתקין מוסמך)?

[Buki]

לפני 22 דקות, Night Driver כתב:

איפה עומד נושא האחריות עם התקנה עצמית (לא על ידי מתקין מוסמך)?

 מזגן טורנדו אחר שקניתי לפני מספר שנים הותקן על ידי מתקין שלא השאיר חשבונית או פרטים.

באתר של טורנדו יש אפשרות להזין כניסה לאחריות ללא פרטי המתקין וכך עשיתי.

לאחר כ 5 שנים שהמזגן עבד, נדרש תיקון. הזמנתי טכנאי שהגיע ותיקן (זה היה בתוך תקופת האחריות של 7 שנים), ללא שאלות.

שם היה ברור שהתקלה לא קשורה להתקנה.

במקרה שהתקלה כן קשורה להתקנה אני מניח שלא יתנו אחריות.

[baer]

ממש כיף לקרוא, כל הכבוד!

היתרון הענק שאתה המתקין זה אם יש תקלה (של התקנה או שלא) אתה יכול לאבחן הרבה יותר בקלות וזה כבר לא "קופסה סגורה".

אני הייתי מנסה להזמין מראש מכופף או לפחות להשאיל.



שאלה כללית - אני מבין שלהתקנה ראשונית לא צריך סט מניפולד - או שזה כן יכול לעזור ? למה בעצם צריך אותו רק לתקן תקלות כגון חוסר גז?

[Buki]

זה לא רק מכופף, יש סט כלים בסיסי למיזוג שלא יזיק להזמין בשביל לעבוד בצורה נורמלית, אני מתלבט אם להזמין באמת.



מכופף.

חותך צנרת.

כלי לביצוע הפשלות.

משאבת וואקום.





סעפת שעונים דווקא יש לי אבל עם מתאמים לרכב ולא למזגן ביתי. אפשר לקנות גם סט מתאמים.





בהתקנה שאני עשיתי לא נדרשת סעפת שעונים, זו גם סוג ההתקנה שלרוב מבוצע על ידי מתקינים במזגנים קטנים עם צנרת קצרה.



אבל לפי הספר, צריך סעפת שעונים ומשאבת וואקום. את משאבת הוואקום מחברים דרך הסעפת.





[Ooga]

התקנת מזגן זו עבודה שמרגישה קלה אבל הרבה פעמים מסתבכת ונמרחת, אבל תמיד נחמד לעשות לבד.



חבר שהתקין לא מעט מזגנים המליץ לא לקנות קיטים מוכנים. הוא טוען שהקריסה נובעת מאיכות צנרת נמוכה, ואם קונים לפי מטר האיכות שמקבלים הרבה יותר גבוהה והסיכוי שזה יקרה משמעותית נמוך יותר, המחיר זהה.

החסרון - צריך לחתוך ולהכין פליירים לבד, ורק המכשיר שעושה את זה בצורה טובה עולה כמה מאות שקלים.

[Buki]

לפני 3 דקות, Ooga כתב:

המחיר זהה.

המחיר לא זהה, לפי מטר רץ המחיר נמוך משמעותית מאשר קיט מוכן.

קיט מוכן זה אילוץ בהעדר כלים יעודיים.





[Ooga]

לפני 46 דקות, Buki כתב:

המחיר לא זהה, לפי מטר רץ המחיר נמוך משמעותית מאשר קיט מוכן.

קיט מוכן זה אילוץ בהעדר כלים יעודיים.





קניתי ביותר ממקום אחד, זה לא היה יותר זול.

זה יותר זול רק אם אתה קונה גליל מלא של 100 מטר

[ברווז]

לפני 3 שעות, Buki כתב:

זה לא רק מכופף, יש סט כלים בסיסי למיזוג שלא יזיק להזמין בשביל לעבוד בצורה נורמלית, אני מתלבט אם להזמין באמת.



מכופף.

חותך צנרת.

כלי לביצוע הפשלות.

משאבת וואקום.

לגבי משאבת וואקום, אני לא מתמצא- אין מידע. נשמע ייעודי מדיי להתקנות מזגנים.

לגבי מכופף, תלוי אילו פרוייקטים אתה מתכנן לבצע בעתיד- יכול להיות יעיל.

חותך צנרת זה פריט שתופתע מכמה שהוא חשוב שיהיה, גם לצנרת פלסטיק, גם למתכת רכה, שימושי למדיי.

עם שני אלו אתה יכול למשל לבנות מנורה נאה, תשאל אותי איך אני יודע...  כבר חתכתי צינורות אלומיניום עם חותך ייעודי. עולם אחר.

כלי להפשלות, זה לא משהו הכי שמיש בעולם, ואם אתה לא מתכנן להתקין מזגנים כל שני וחמישי, אני לא יכול לראות נחיצות עבורו.

גם כחובב DIY, יש דברים שבהם אעדיף פשוט לרכוש משהו מוכן לשימוש\התקנה מאשר לקנות כלי, ללמוד להשתמש בו בידיים, להרוס קצת חומר על הדרך, להצליח בניסיון השני\שלישי, והכלי יצבור אבק לאורך שנים רבות- במקום לקנות צינור מופשל  במקרה דנן בכמה גרושים יותר מצינור רגיל. זה מקרה קלאסי של לקנות VS להכין ובמיוחד שהמופשל זמין לרכישה. אם לא היה זמין ונגיש, זה כבר סיפור אחר לגמרי.

כל הכבוד.

יש לך תכנית איך להשלים את החתיכה החסרה של הקנט הדקורטיבי?

לא רואים הכי טוב מהתמונה, אבל זה נראה שהוא לא חתוך ישר ואחיד בחלק העליון- מה שיקשה עליך קצת.

[Buki]

לפני 11 דקות, ברווז כתב:

יש לך תכנית איך להשלים את החתיכה החסרה של הקנט הדקורטיבי?

לא רואים הכי טוב מהתמונה, אבל זה נראה שהוא לא חתוך ישר ואחיד בחלק העליון- מה שיקשה עליך קצת.



כן. זה פשוט. מקווה רק שניתן למצוא קנט מאותה דוגמה לקניה.



קונה 3 מטר ומחליף מפינה לפינה באותו קיר.



ואם לא על כל הקיר אז  חותך עוד בכל צד בקיים ומשלים עם חתיכה ארוכה יותר.
