מצולם: החלפת תקע 220V 'של חו"ל' בתקע ישראלי

[Buki]

נגיד ורכשתם או קיבלתם מכשיר חשמלי כלשהו שמגיע עם כבל חשמל קבוע (לא נתיק) ותקע אירופאי או אמריקאי.



שלב ראשון יש לוודא שהמכשיר יכול לעבוד במתח 220V ותדר 50Hz, זה אמור להופיע בתווית שמודבקת על המכשיר.



אם הוא יכול, אפשר להחליף את התקע לישראלי.



בואו נראה איך עושים את זה נכון.

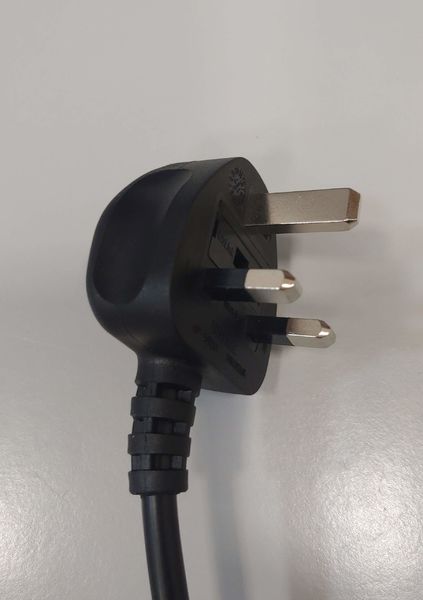

מצב התחלתי.

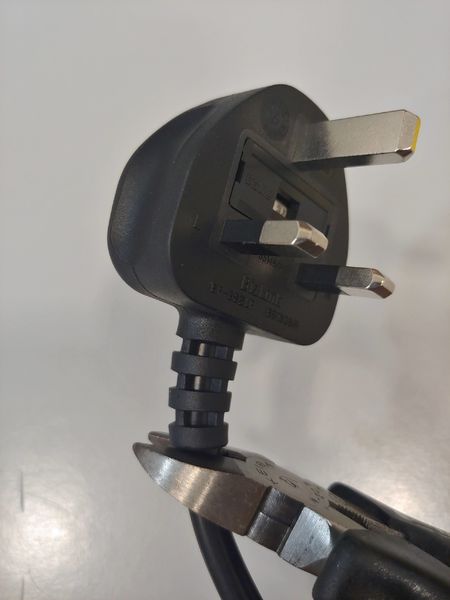

לוקחים קטר וחותכים את התקע. כן פשוט חותכים וזורקים לפח זבל.

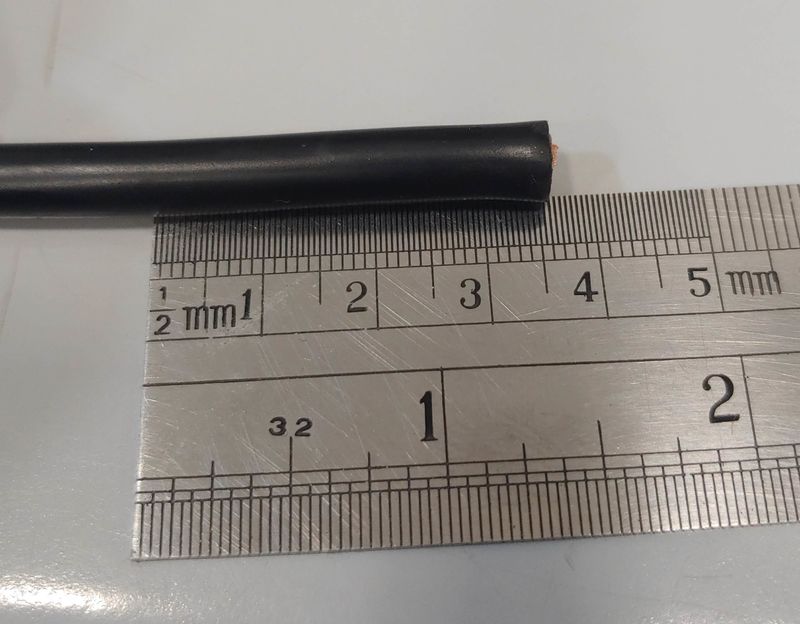

מודדים 3.5 ס"מ מקצה הכבל החתוך.

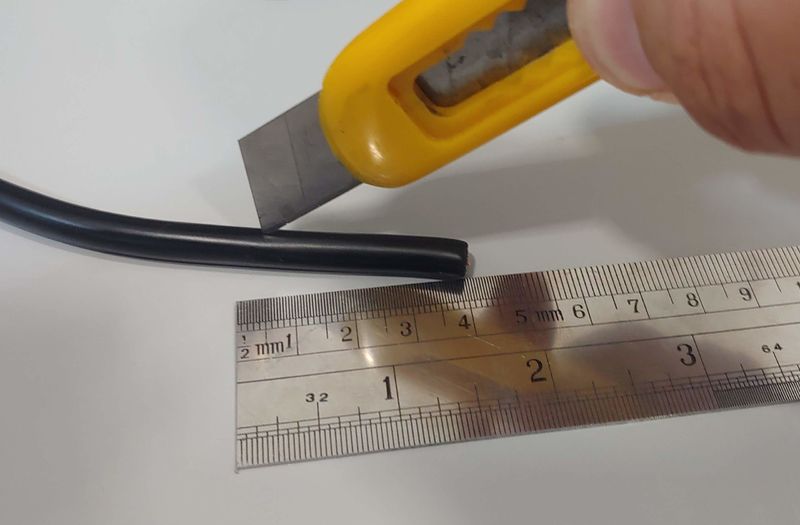

חותכים את הבידוד עם סכין יפנית, יש להקפיד לא לבצע חיתוך עמוק מידי על מנת לא לפצוע  את בידוד המוליכים.

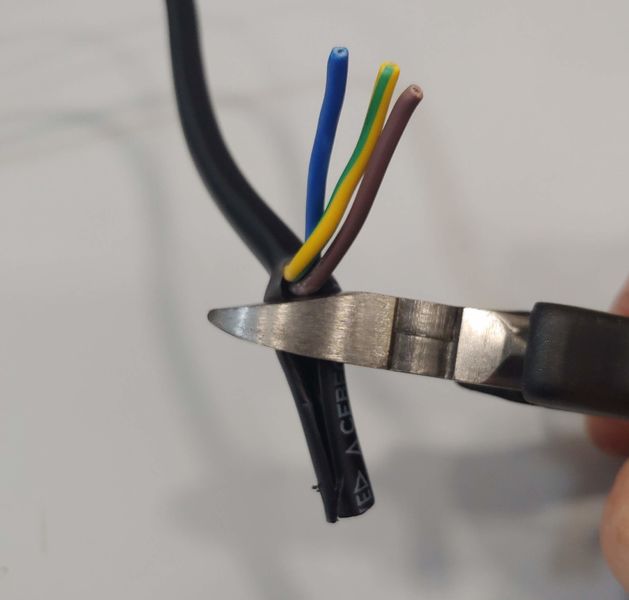

חושפים את המוליכים וחותכים את הבידוד החיצוני.

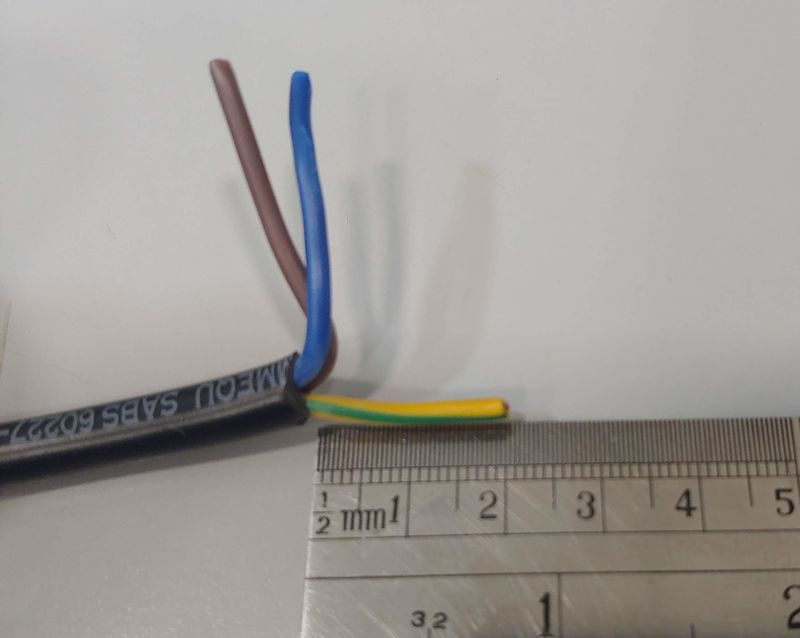

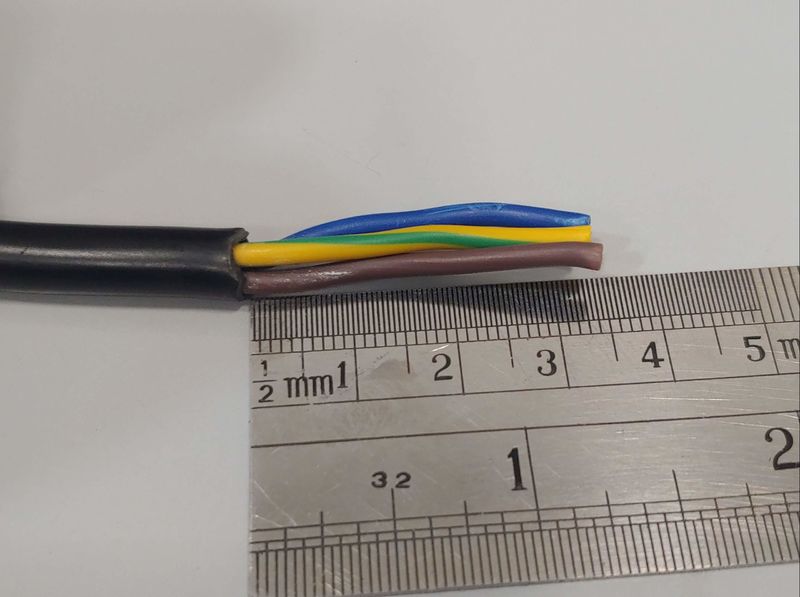

מוודאים שוב שאורך המוליכים החשופים הוא 3.5 ס"מ.

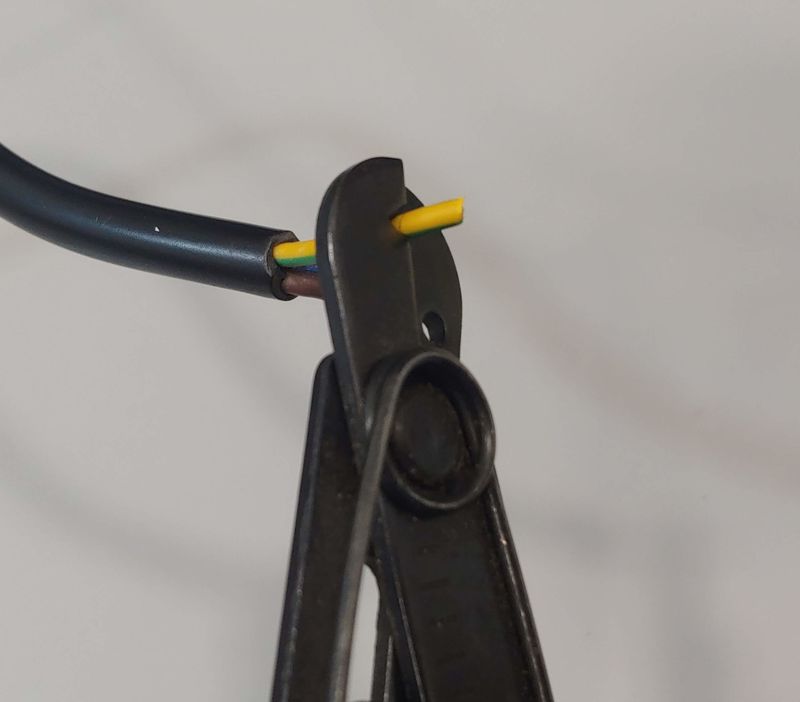

את מוליך ההארקה בצבע צהוב/ירוק מקצרים ל 2 ס"מ.



חושפים את הגדים בכל מוליך, יש לחשוף כ 7 מ"מ אורך. בהעדר כלי יעודי אפשר להשתמש בקטר, רק להקפיד לחתוך את הבידוד ולא את הגידים עצמם.

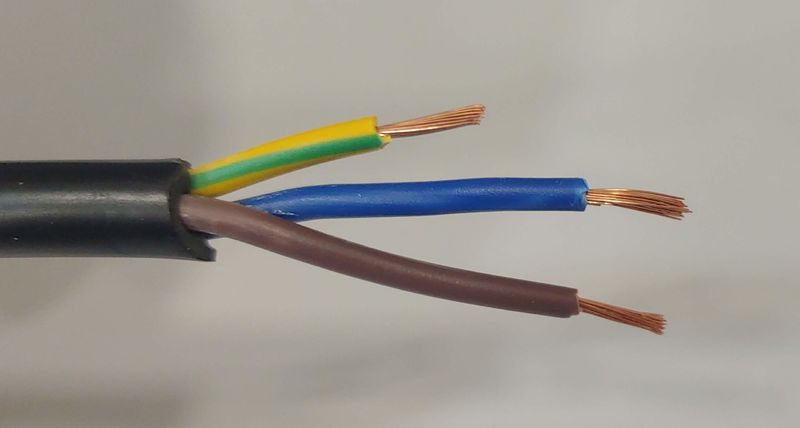

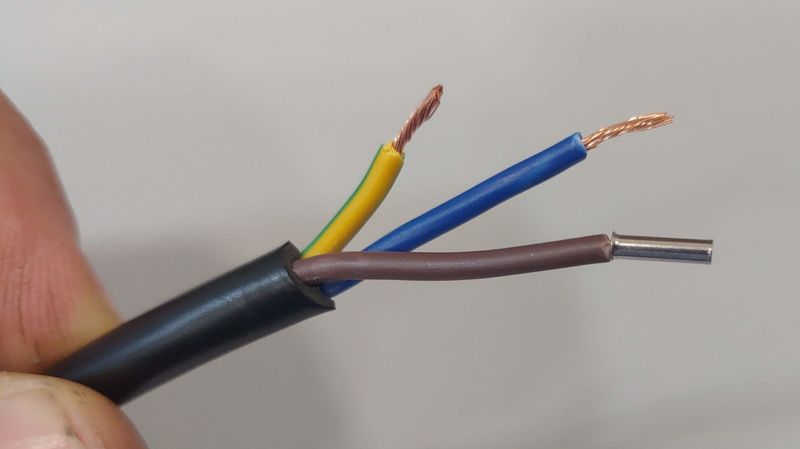

גידים חשופים בשלושת המוליכים.

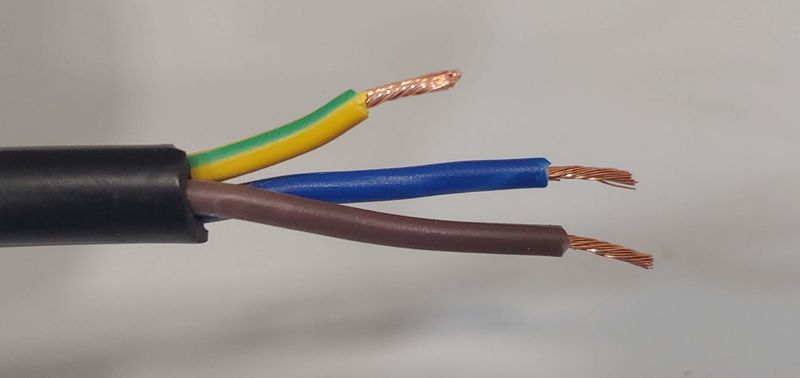

מלפפים אותם על מת שלא יתפזרו לצדדים.



חובה להשתמש בסופיות חוט. את הסופיות אפשר לקנות בכל חנות חומרי חשמל במחיר 15-20 ש"ח ל 1000 יחידות. מידת הסופיות 0.75 או 1.5 ממ"ר בהתאם לעובי המוליכים בכבל.

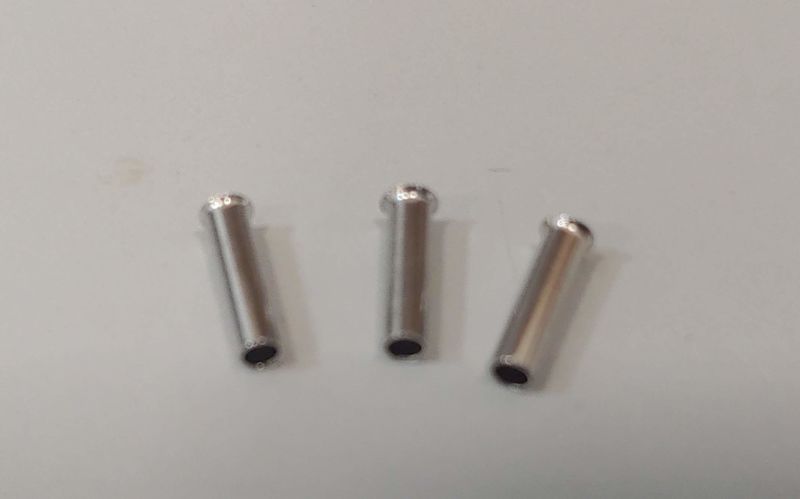

מלבישים את הסופיות על קצוות המוליכים.

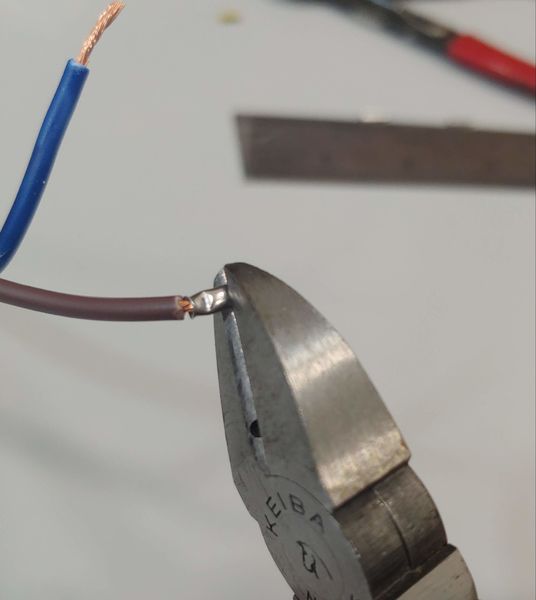

ולוחצים אותן. בהעדר כלי לחיצה יעודי אפשר לתת לחיצה עם קטר ב 3-4 נקודות בכל סופית.

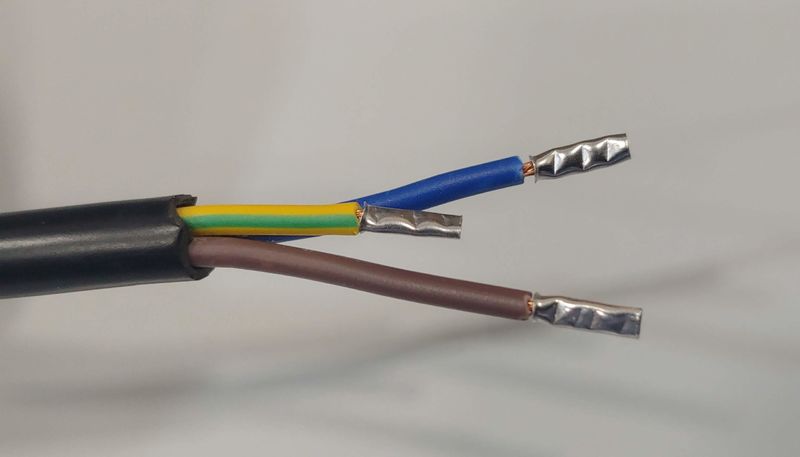

הסופיות מורכבות.

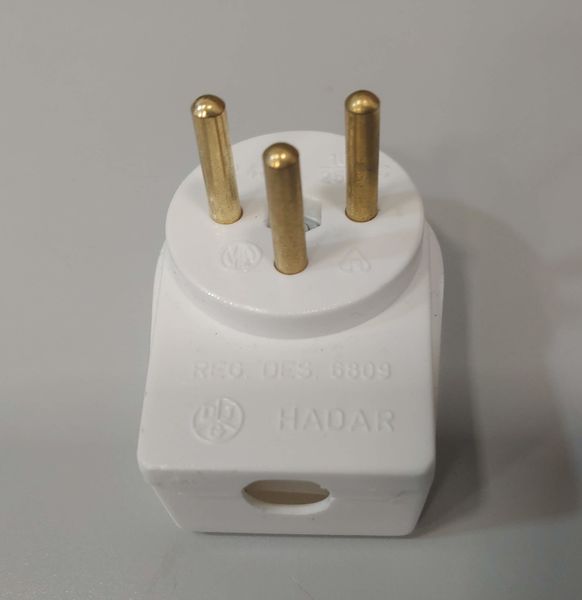

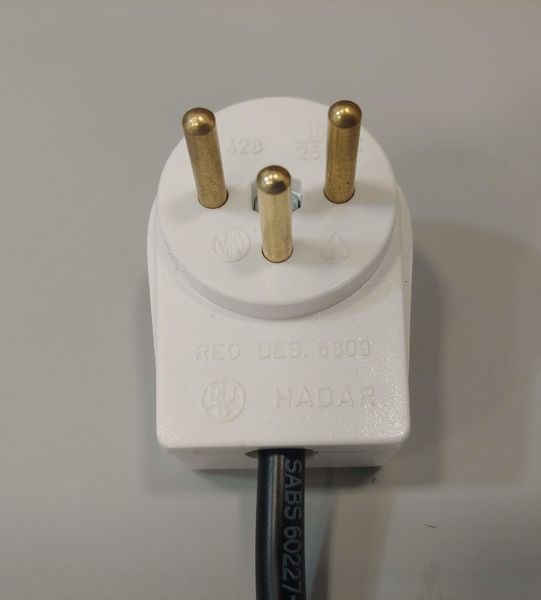

ממליץ להשתמש בתקעים של הדר, מניסיון הם הכי טובים. מחיר תקע כזה כ 8-10 ש"ח.

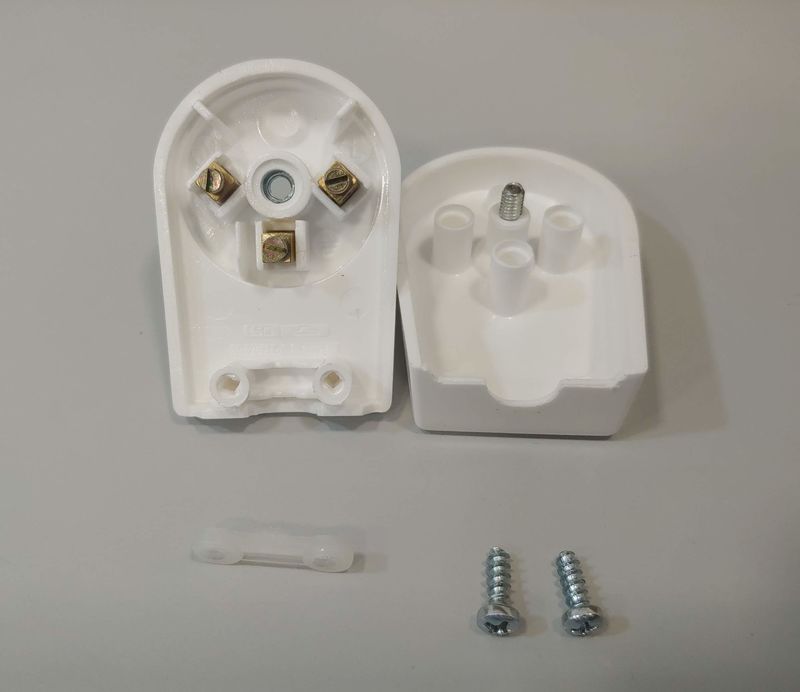

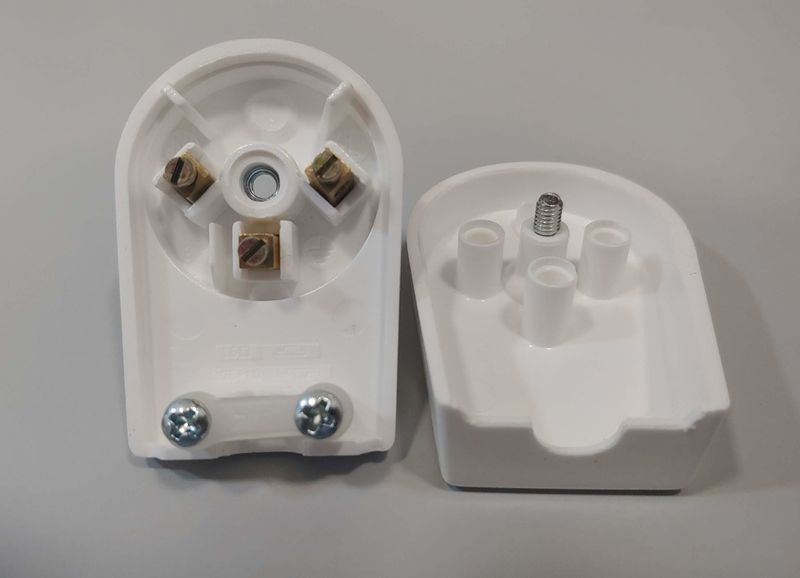

פותחים אותו.



מפרקים את הפלסטיק הקטן שאחראי לתפוס את הכבל.

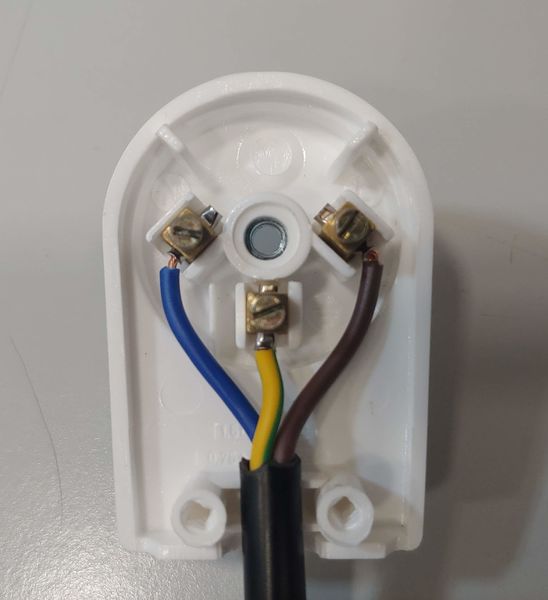

מרכבים את המוליכים.

צבע חום - פאזה. הולך לפין הימני המסומן  L.

צבע כחול - ניוטרל. הולך לפין השמאלי המסמן N.

צבע צהוב/ירוק - הארקה. הולך לפין המרכזי.



מהדקים את ברגי ההידוק של הפינים על הסופיות.

מרכיבים את הפלסטיק שמחזיק את הכבל. לפלסטיק יש בליטה. שימוש בכבל 3X0.75 - הבליטה כלפי מטה.

שימוש בכבל 3X1.5 - הבליטה כלפי מעלה.



במקרה המצולם כבל 3X0.75, הבליטה כלפי מטה.

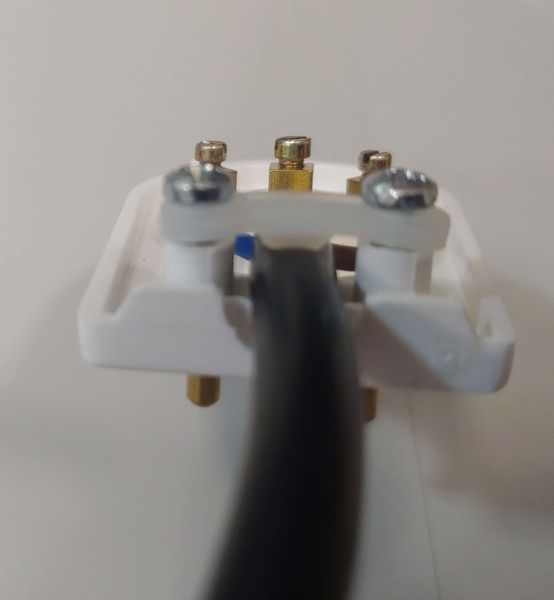

מסדרים את הכבל כך שהמוליכים בתוך התקע לא יהיו מתוחים ומהדקים את שני הבגרים.





סוגרים את התקע.



תקע כזה שהותקן כמו שצריך זהה לחלוטין לתקע יצוק.

[teyal]

ובאין סופיות, אפשר גם להלחים את הגידים.

[yaniv572]

תודה רבה!

חייב להוסיף שאלה כדי לוודא.

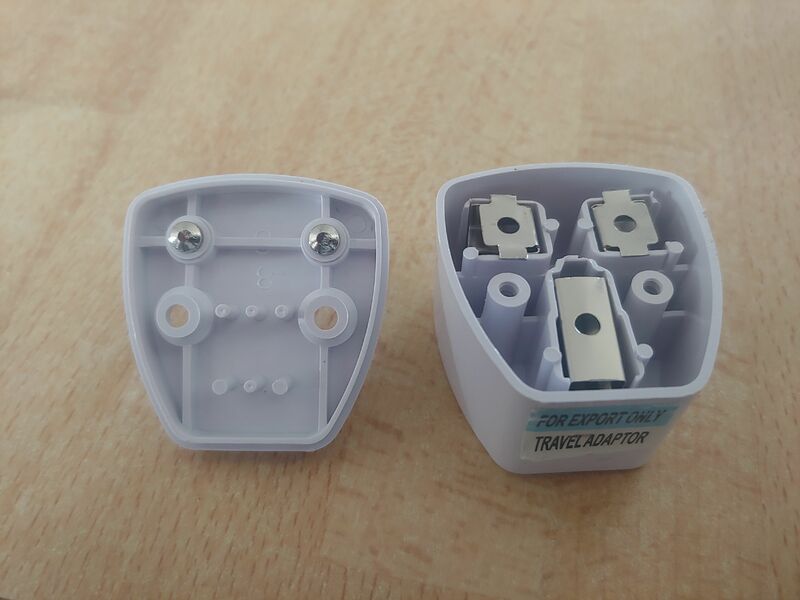

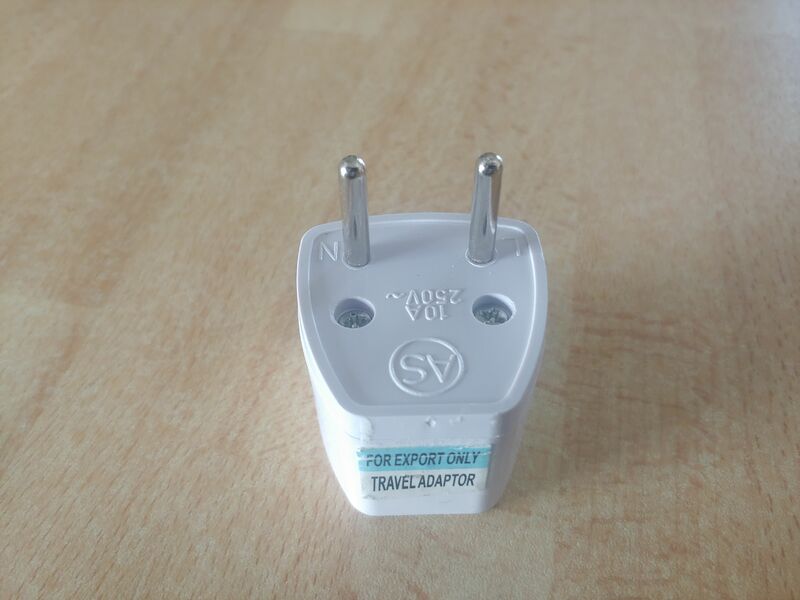

יש לי מכשיר חשמלי עם חיבור אירופאי כך שהההארקה היא פין שאמור לצאת מהקיר, משהו כזה:

https://www.arc-net.co.il/items/113324-כבל-מתח-חשמל-אירופאי-9467



האם זהו בדיוק אותו התהליך?

[gsi16v]

שלב גילוף הבידוד ולחיצת הסופיות לא תקני לדעתי.
יש להשתמש בכלים ייעודיים (מגלף, לוחץ) אם אין אז לפחות בכלים יותר מתאימים

Sent from my Redmi Note 4 using Tapatalk

[Buki]

לפני 14 דקות, gsi16v כתב:

שלב גילוף הבידוד ולחיצת הסופיות לא תקני לדעתי



השתמשתי במגלף בידוד יעודי ותקני.



אבל זה משהו שלא נמצא בכל בית לכן נתתי אלטרנטיבה.



לגבי לוחץ סופיות, אתה צודק. אבל  מי שיש לו לוחץ סופיות, בטוח לא צריך את המדריך הזה.





לפני 15 דקות, yaniv572 כתב:

האם זהו בדיוק אותו התהליך?



אותו תהליך בדיוק. אבל אם למכשיר יש כבל נתיק, יותר פשוט לקנות כבל עם תקע ישראלי ולהחליף את כל הכבל. זה נקרא "כבל קומקום".

[נהג מתחיל]

הכבל החביב עלי הוא כבל מיקי מאוס.



בוקי, שרשור לפנתיאון. אתה אייל שני של חוטי החשמל.





[Igalz]

9 שעות השירשור באויר, ואף אחד לא מצטט חוקים, ולא מזמין חשמלאי? עוד שניה תשתו לי חשיש 😵



וברצינות, תודה בוקי,

אפילו שהחלפתי כאלו בכמויות, עדיין למדתי משהו.
תמיד חתכתי הכל לפי עין, נחמד לדעת את המידות המומלצות לאורך החוטים והחשיפה.

[hans]

תודה על המדריך המפורט והצילומים המעולים!



אגב, מצאתי לאחרונה שילוב של חושף כבלים ולוחץ סופיות -

של Irwin אבל בטח קיימת תוצרת באותה רמה ומחיר של יצרנים אחרים.

מאוד נוח, הכול באותו מכשיר, ולא צריך יותר ״לנחש״ עם הקאטר עד כמה עמוק צריך לחתוך את הבידוד.

מוצר שהחזיר את ההשקעה שלו עוד ביום השימוש הראשון מבחינת התעסקות (הכנת/תיקון כבלי אודיו/מיקרופונים אחת ל...)

עריכה אחרונה ב-13 ליולי, 2020 על ידי hans

[gtrs]

אפשר קישור?



' @hans

עריכה אחרונה ב-13 ליולי, 2020 על ידי gtrs

[hans]

קישור למוצר => https://www.amazon.com/VISE-GRIP-Stripping-Cutter-8-Inch-2078309/dp/B000JNNWQ2

די בטוח שראיתי גם בארץ.

[Derish]

לפני 3 שעות, Igalz כתב:

אפילו שהחלפתי כאלו בכמויות, עדיין למדתי משהו.

תמיד חתכתי הכל לפי עין, נחמד לדעת את המידות המומלצות לאורך החוטים והחשיפה.



כנ"ל, ובתשעה מתוך עשרה מקרים נדרשו שתי איטרציות או יותר, בהתאם לתקע שהורכב. לא הכרתי גם את הבליטה שאפשר להפוך, הגיוני. רוב תודות.



[Buki]

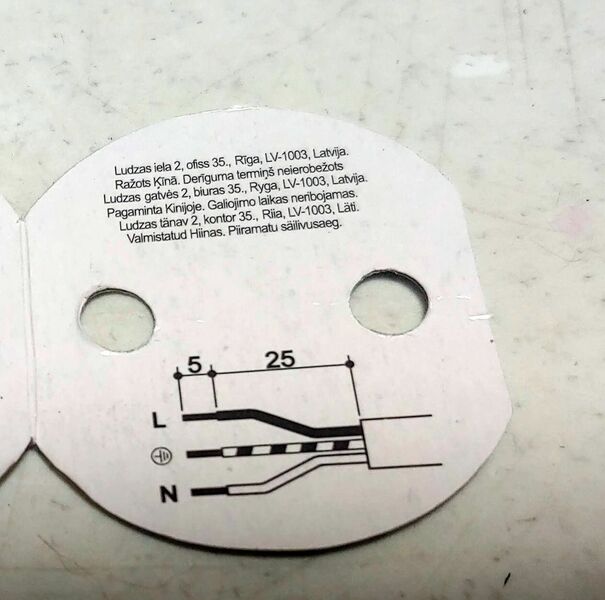

רק אציין שהמידות והבליטה רלוונטיים לתקע הנ"ל של חברת הדר, שכאמור אני ממליץ להשתמש בו כי הוא הכי איכותי מכל מה שראיתי. בדגמים אחרים יכול להיות שאין את הבליטה וגם אורך הקטע שיש לחשוף יכול להיות מעט שונה.

[ברווז]

הארה קלה.

בתקע המקורי היה פיוז. בחדש, אין.



סחתיין על ההשקעה. תודה!

[Buki]

המקורי היה בריטי, יש פיוז כי זה דרישת תקן בבריטניה.



בכל המדינות האחרות כולל ישראל אין דרישה לפיוז בתקע וכל התקעים היצוקים והלא יצוקים מגיעים ללא פיוז.

[מרק10]

לפני 5 שעות, teyal כתב:

ובאין סופיות, אפשר גם להלחים את הגידים.



תשמ'ע, הדעות חלוקות.



התקנים השונים אוסרים על ציפוי בבדיל של מוליכי הנחושת בגלל שהדבר עלול לגרום להתרופפות החיבור לאחר הידוק הברגים.



אני אישית כן מצפה בבדיל את המוליכים אבל חשוב לבצע זאת נכון קרי ציפוי דק מאוד.
