תקלה במזגן אלקטרה 1.5 כ"ס

[מרק10]

מהו דגם המזגן ?

[dany]

דגם המזגן הוא אלקטרה C14.

[מרק10]

אצלך הקבל נמצא על המעגל המודפס ליד הקונקטור של המפוח. תצטרך לפרק את הכרטיס ולבדוק את הקבל/מעגל חשמלי או להחליף את כול הכרטיס.

תוכל להעזר בסירטון (די דומה למזגן שלך).



[איציק נ.]

המנוע מאייד מתחבר לכרטיס פיקוד בד"כ ב-2 קונקטורים לפחות. לרוב אחד מהם מכיל את החיבור הישיר לקבל.



תחפש חוט בצבע כחול כמדומני שמחבר לכרטיס עם קונקטור של 2-3 פינים (2 חוטים). אתה צריך לשים את הקבל בין ה COMMON (למיטב זכרוני זה האפס) לחוט השני (פאזה חוזרת).

בד"כ מדובר בקבל 1uF.



איציק

[מרק10]

איציק, אתה בטוח שבדגם הזה הקבל אינו חלק אינטגרלי מהכרטיס ?

[איציק נ.]

הוא חלק אינטגרלי, אבל אתה לא צריך לגעת בו.

תתנתק ממנו ושים קבל חיצוני בצד (יש הרבה מקום מתחת) - זה הרעיון.



איציק

[מרק10]

הבנתי.

[dany]

קבל 1 מיקרו פארד נכון?

[מרק10]

זה מה שאיציק כתב. שים לב גם למתח עבודה.



דרך אגב מהו הדגם המדוייק של היחידה הפנימית ? אולי אוכל לבדוק לך עם חבר שעבד בזמנו באלקטרה.

[dany]

איך אני מזהה את הדגם של היחידה הפנימית?

[מרק10]

בדרך כלל קיימת מדבקה בתחתית או בצידי היחידה עם פרטי היחידה.

[איציק נ.]

זה מה שאיציק כתב. שים לב גם למתח עבודה.



דרך אגב מהו הדגם המדוייק של היחידה הפנימית ? אולי אוכל לבדוק לך עם חבר שעבד בזמנו באלקטרה.



הוא רשם C14, בניגוד למה שהוא חושב (1.5 כ"ס) זה 1.25 כ"ס (12,000 BTU)



איציק

[dany]

ייתכן וטעיתי בכוח סוס.

יש לי קבל אחד מיקרו(400v).

[dany]

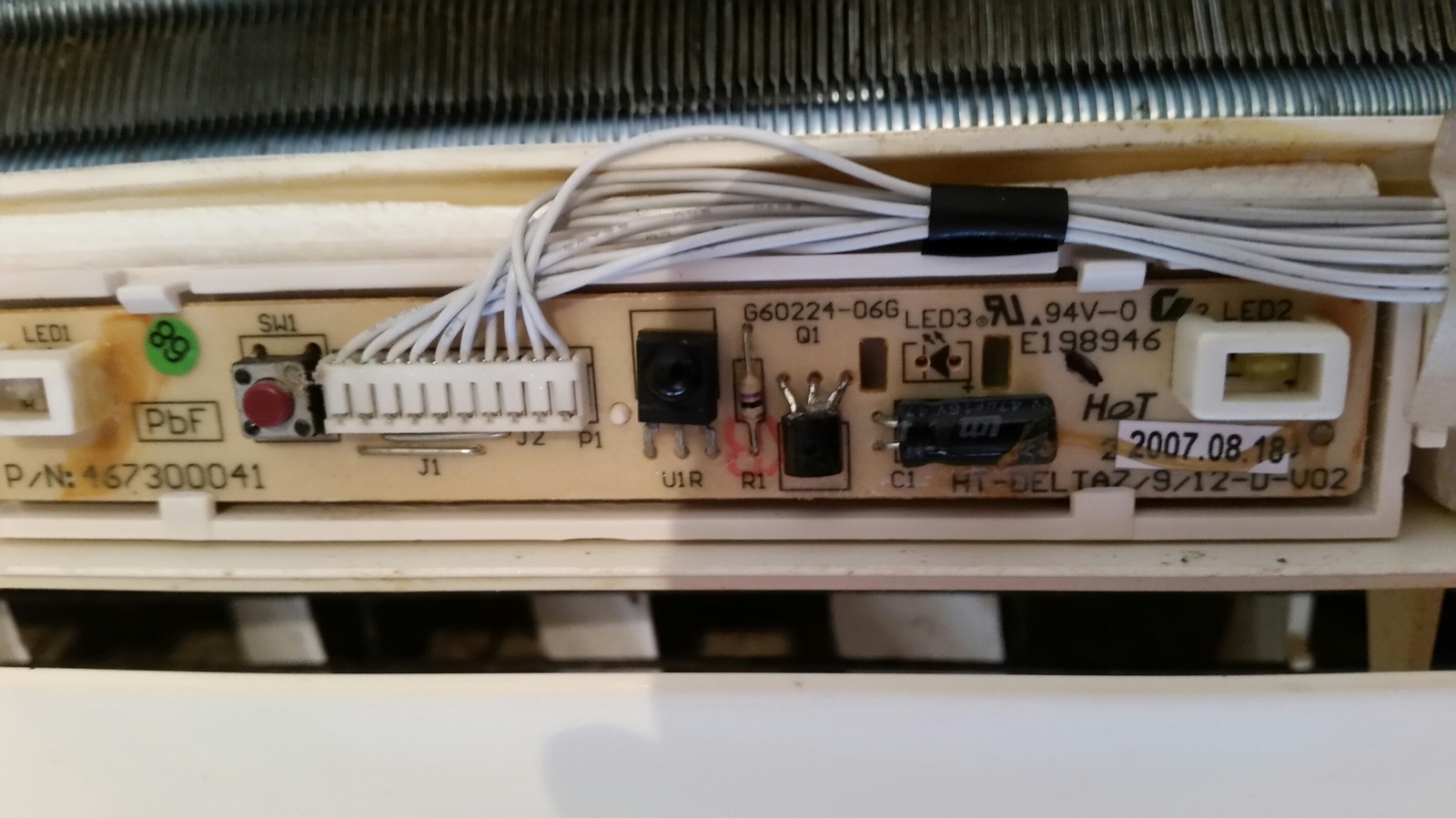

היכן נמצא הקבל? על הלוח הראשי או על הלוח הקטן עם העינית?

תודה מראש.

[מרק10]

על הלוח הראשי בצד ימין. תעקוב אחרי החוטים מהמפוח.
