תקלה במצערת - הדפסת 3D במקום החלפה של כל המנגנון

[EliC25]

מדובר בפיג'ו 508 עם מנוע ה2 ליטר דיזל, שקיים בעוד רכבי הקונצרן וולוו ופורד (ובמדינות מסוימות גם בסוזוקי גרנד ויטרה מסתבר...)

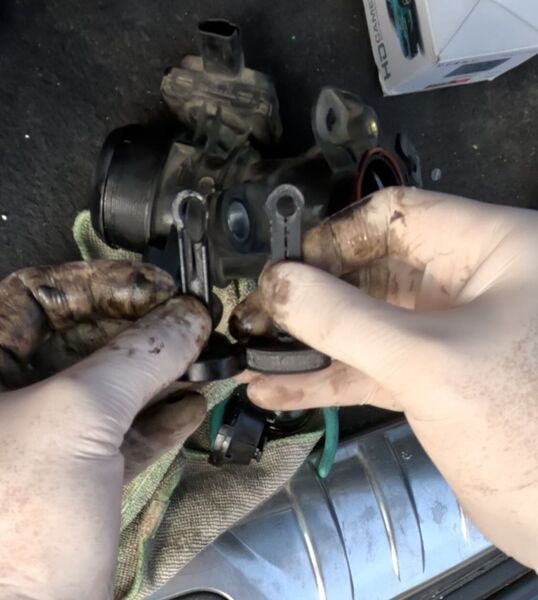

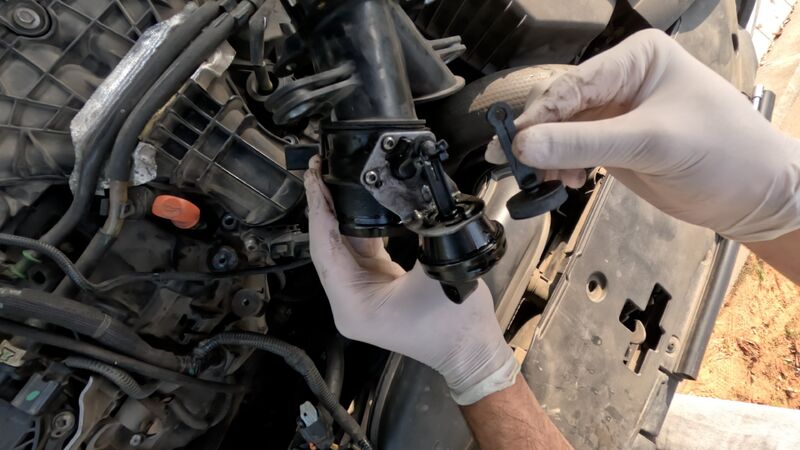

בתקלה הזו, חלק מזרוע הפלסטיק במנגנון המצערת נשבר, ויוצר חופש בין מפעיל הוואקום לזרוע. לצערי, אין אפשרות לקנות את חתיכת הפלסטיק הקטנה בנפרד או אפילו את המנגנון עצמו, וכדי לתקן בעיה כזו פשוטה, צריך להחליף מצערת בעלות של אלפי שקלים.

התקלה עצמה תוקנה לפני מספר שבועות עם 3 אזיקונים שביטלו את החופש, אבל אני לא אוהב קומבינות. אז ניגשתי לתוכנת שרטוט ומידלתי את החלק הבעייתי לתלת מימד, עם תיקונים קטנים שאמורים לעשות אותו עמיד יותר.

הסימפטום הוא קפיצת נורת check engine עם 3 קודי תקלה, אבל חוץ מזה שום דבר.





עריכה אחרונה ב-3 לדצמבר, 2024 על ידי EliC25

[saar5555]

תודה רבה על השיתוף.



פתרון יצירתי ומקצועי!  יישר כח.



והשאלה שלי, איפה הדפסת את החלק...?

[nadavd4]

מכיון שמדובר במנוע דיזל - מה מטרת המצערת הזו? האם היא אמורה להיות פתוחה לרווחה בנסיעה רגילה וסגורה כמעט לגמרי בהורדת רגל מהגז בשביל בלימת מנוע?

[Buki]

לפני 3 שעות, nadavd4 כתב:

מה מטרת המצערת הזו?

לכיבוי חלק של המנוע בלי רעידות ולביצוע פעולת  EGR (סוגרת חלקית את כניסת האוויר כדי שיכנסו יותר גזים דרך ה  EGR), גם משתתפת ברגנרציה של מסנן חלקיקים.





[EliC25]

בדיוק מה שבוקי כתב. הסימפטום היחיד שיכול,להיות נוכח בנסיעה זה כמו מיספיירים קטנין סביב 1500 סל"ד בשיוט, שם הegr בפעולה.

כיבוי המנוע תמיד חלק, צרפתי בכל זאת.

לפני שעתיים, saar5555 כתב:

תודה רבה על השיתוף.



פתרון יצירתי ומקצועי!  יישר כח.



והשאלה שלי, איפה הדפסת את החלק...?

כל אחד צריך חבר עם מדפסת.

במקרה שלי יש כמה... ושכן עם מפעל ייצור מתכת שגם מדפיס עם החומר הרציני שדווקא נשבר.

[צמיגי]

יש בעלי בזול

I just found this on AliExpress:
US $4.88 | EGR Valve Vacuum Unit Actuator for Audi A2 A3 VW Beetle Golf Jetta 1.9TDI 2.0TDI 038131501E 045131501L 045131501C
https://a.aliexpress.com/_oDRGDnf

[EliC25]

זה פיג'ו, לא ואג.

[Deutz912]

כל החלק קומפלט 260 ש"ח

https://he.aliexpress.com/i/1005005844798959.html או זה 237 ש"ח, עכשיו אני רואה יותר זול 226 ש"ח

הקישור של ההורדה שנתת עולה להוריד את המודול 4 EURO .

עריכה אחרונה ב-3 לדצמבר, 2024 על ידי Deutz912

[EliC25]

זה מודול שאני יצרתי

החלק ששלחת סיני וכולל בתוכו רכיבים יותר רציניים מאשר חתיכת פלסטיק, זה לא דברים שהייתי מהמר עליהם...

[Deutz912]

לפני 3 דקות, EliC25 כתב:

זה מודול שאני יצרתי

החלק ששלחת סיני וכולל בתוכו רכיבים יותר רציניים מאשר חתיכת פלסטיק, זה לא דברים שהייתי מהמר עליהם...

אני יודע שאתה יצרת אבל מן הסתם לא תפרסם אותו בחינם כיאה לך 😅?

חוץ מזה הסינים לא עד כדי כך גרועים תראה איזה רכבים הם מביאים פה....

[EliC25]

לפני 23 שעות, Deutz912 כתב:

אני יודע שאתה יצרת אבל מן הסתם לא תפרסם אותו בחינם כיאה לך 😅?



לא, זה לקח לי די הרבה זמן וגם עלה כסף למדל (נעזרתי באיש מקצוע)

כפי שציינתי בסרטון, העלות זניחה ומטרתה לכסות את העלויות..

[yuvk]

באיזה חומר הדפסת?

[EliC25]

בהתחלה הדפסתי מONYX

https://markforged.com/materials/plastics/onyx

אבל החומר הזה קשיח מדי ולכן נשבר (צריך גמישות קלה) ויתכן גם בגלל שיטת ההדפסה

אחר כך הדפסתי עם PETG כי הבנתי שהטמפרטורה במיקום היעודי לא גבוהה באופן שיעוות את החומר הזה. בכל אופן אני במעקב

[צמיגי]

בתאריך 3.12.2024 בשעה 22:25, EliC25 כתב:

זה פיג'ו, לא ואג.

מה הקשר. הרבה רכבים חולקים את אותם חלקים. חוץ מזה שיש שם להרבה יצרנים.

ובדוק שזה מתאים.

חוץ מזה רוב היצרנים מייצרים בסין אז זה כבר לא משנה היום כמעט מאיפה רוכשים

הייתי מנסה השביל 20 שקל.

עריכה אחרונה ב-5 לדצמבר, 2024 על ידי צמיגי

[EliC25]

אני בוודאי מודע לזה שרכבים שונים חולקים אותם חלקים (פחות חפיפה בין ואג לסטלנטיס) זה לא באותם ממדים, בודאות. מידלתי את החלק ואני יכול לזהות אותו, החלק של ואג צר וארוך יותר.
