מתח במינוס

[Mati0608]

שלום

לאחר תקופה של שנתיים החלטתי לחזור לתחום

רכשתי מערכת יד שניה משהו זמני עד החלפת הרכב

Hu: pioneer MVH-X169UI

Mono : image dynamics q 1200.1

Sub: idmax 1000rms 1ohm

4ch: rockford 4x משהו מוזר קיבלתי מתנה מחבר התקנתי בינתיים בלי אפשרות של כיוונים

6/9: cerwin vega hed 69 3 way

התקנתי את המערכת

המונו נידלק אך הסאב מחרחר קצת ולא באמת עובד

מה4 ערוצים לא שומעים כלום ניראה כאילו הוא על פרוטקט אבל גם לא מצאתי שם מנורה ירוקה

לאחר שניסיתי כמה דברים שיחקתי קצת אם הרדיו דיסק גם הסאב החל לדפוק גם לא בצורה מושלמת והמקולים ניגנו מאוד חלש אח ללא צליל יותר באס כזה

לאחר שהגברתי קצת המונו ניכבה ולא נידלק יותר

לאחר בדיקה קצרה אם נורת ביקורת ובידקת חיווט והכל מחובר כראוי

גם כשאני נוגע במינוס אם הנורת ביקורת היא נדלקת בשני המגברים כשאני מנתק את הרדיו דיסק זה מפסיק

ניסיתי לנתק את במינוס מהמונו אך כשאני בודק עדיין נידלקת לי הנורה

מישהו פעם ניתקל בבעיה כזאת מה הכיוון

תודה

[Tom_22]

אני בספק שאין אפשרות כיוון לרוקפורד, העלה דגם מדויק או תן תמונה.

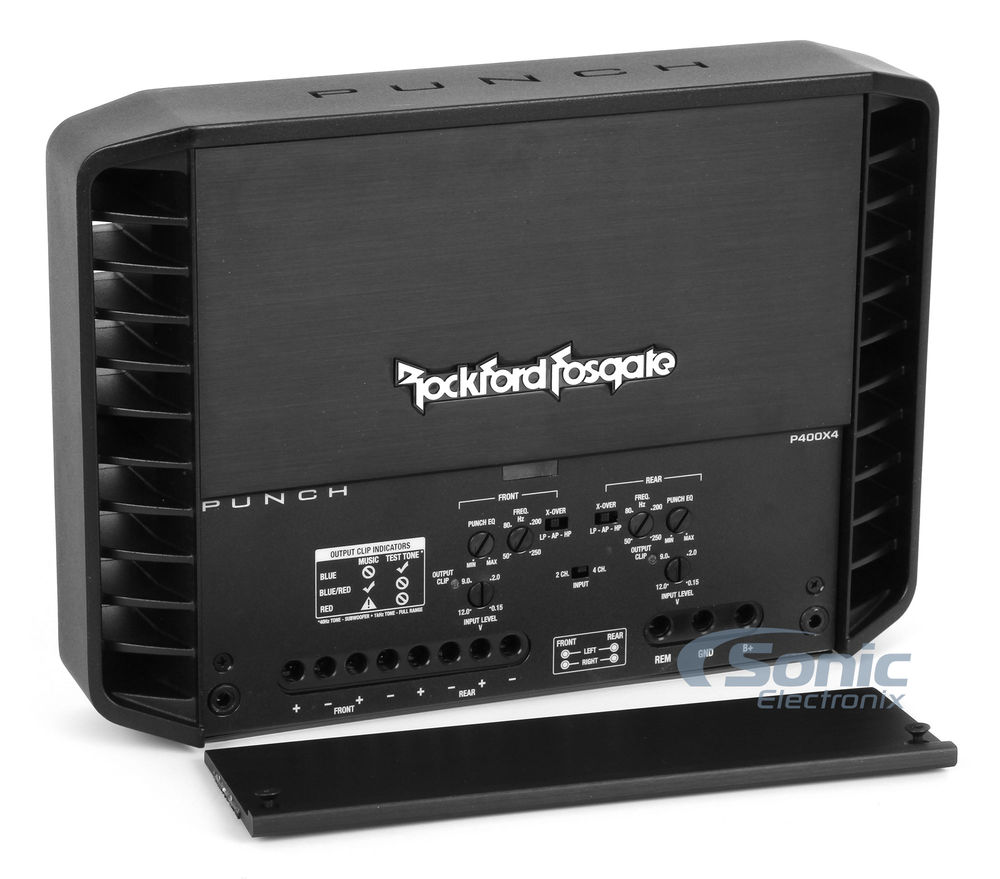

מרבית הסיכויים שהכיוונים נמצאים מתחת לפאנל העליון, כמו כאן:



יש הליכים די קבועים לבדוק איפה הבעיה. חפש שרשור לאחרונה שעסק בכניסת מגבר לפרוטקט.

תתחיל בלנתק הכל חוץ מחשמל, תעבור על כל החיבורים כולל אלו של החשמל *, בדוק תקינות של יציאות מה-HU, נסה להפעיל את המגברים בעזרת נגן חיצוני למשל וכו'.



* אתה מתאר לכאורה מצב של קצר/זליגה או אולי חיבור הפוך של אספקת המתח, או שיש תקלה פנימית באחד או יותר מהמגברים.

באיזה כבלי מתח אתה משתמש ואיך חיברת ופיצלת אותם למגברים?

עריכה אחרונה ב-8 למרץ, 2016 על ידי Tom_22

[Mati0608]

החיווט הוא 3 כבלים של שמונה גייג'

2 הולכים מונובלוק ואחד לארבע ערוצים

ניגמר בחנות ה4 וה2



חרשתי את האינטרנט בתקווה למצוא תמונה או דגם של המגבר אך ללא הצלחה מחר אצלם ואעלה אותו



מה שמוזר זה שכשהרימוט מנותק משני המגברים אין זליגת מתח למינוס ברגע המחברים אותו למגבר אחד או השני יש זליגת מתח

ניסיתי לתת לרימוט מתח מהפלוס כבל שבא מהמצבר כי חשבתי שיכול להיות הבעיה ברדיו דיסק או משהו לאורך הכבל

אבל ללא שינוי ברגע שיש ברימוט מתח יש זליגה למינוס בכל מגבר

חשוב לציין שתמיד שבדקתי הrca היו מנותקים



מה אפשר לעשות התייאשתי כבר לא יכול להיות שבשני הגברים יש בעיה

[Mati0608]

נפתרה הבעיה מסתבר שהמינוס בשלדה היה נורא חלש הוספתי כבלים הכל חזר לעבוד

נשארה הבעיה של המגבר ארבע ערוצים שמנגן רק באס

[Tom_22]

אני מציע להסדיר בהזדמנות בצורה מקצועית את ענין כבלי המתח למיניהם.



לא כתוב עליו דגם?

אין פאנל שניתן להסיר כפי שהדגמתי בתמונה מקודם?

[Mati0608]

החלפתי את כל הכבלים של המתח במכסה המנוע בצורה מסודרת

לגבי המגגבר אין עליו דגם יש עליו מן פאנל בעל 4 ברגי אלן אנסה מחר לפרק אותו ואצלם אותו

[Mati0608]

אוקיי מצאתי את הדגם וצירפתי תמונות

Rockford fosgate 4.6X

[Tom_22]

וואו, איזה מגבר אולדסקול!



הנה חוברת ההפעלה: http://www.seatpassion.com/~gandalf/doc/2_3-2_6x-4_6x-man.pdf

החל מעמוד 16 יש הסבר איך הקרוס במכשיר עובד.

אתה תראה אותם בצדדים גם בשאר התמונות מהאתר שהבאת אותם -

http://amp-performance.de/493-rockford-fosgate-4-6x.html

מדובר בלוחות שצריך להוציא, לסובב ולהתקין חזרה לפי סוג הקרוס שרוצים.

יכול להיות שיש גם שרטוט בתחתית המגבר (מבחוץ הכוונה).



לבצע זאת כמובן כשהכל כבוי, ואפילו הייתי מחמיר ומנתק מתח לגמרי ממנו.



ליתר בטחון תבדוק גם שאין הגדרה בר"ד שמגבילה את היציאה/ות שאתה משתמש בהם לתדרי סאבוופר בלבד (בדר"כ בפיוניר נקרא SP-P/O MODE שנמצא תחת ה-Initial Menu. אם כי לדעתי יש לך רק יציאה אחת, לא? אז לא בטוח איך זה מסודר שם ויכול להיות שהיציאה היא בלעדית עבור סאב).

עריכה אחרונה ב-9 למרץ, 2016 על ידי Tom_22
