פיאט פונטו ספייס 16V מסרב להניע לאחר ראש מנוע

[Spider-man]

בהזרקה מכנית אצלי במרצדס כל השמונה צילינדרים מקבלים זרימת דלק ללא הפסקה. הזרם משתנה עפ"י מד זרימת האוויר.

4-6 קילומטר לליטר כבר אמרתי?

[danniel]

לפי מה שאני מבין נכון מבוקי ואורן שברגע שבוכנה 1 יונקת אז גם בוכנה 3 יונקת ושניהם אחרי זה גם דוחסים ביחד? וכך גם בוכנה 2 מול 4? זה לא מביא את המנוע לירידה ניכרת בהספק שלו? אם משוווים את זה למנועים סטנדרטייים אחרים שכל בוכנה עובדת על פעימת עבודה שונה מהבוכנה המקבילה לה?

לא חייבים חיישן גל זיזים על מנת שיקבע מיקומו של גל הזיזים ותתקיים הזרקה פר צילינדר (הזרקה שכזו עדיפה כי היא מתקיימת בזמן יניקה בלבד).

יחידת הבקרה משתמשת בחיישן MAP ומזריקה מספר הזרקות קצרות בזמן תאוטה כדי לקבוע מיקום ואז שומרת את המיקום בזכרון עד לפעם, אם הזכרון נמחק, בניתוק מצבר למשל.



לגבי המנוע שלא מניע, האם נבדק אם קיים פולס הזרקה? האם נבדק לחץ דלק? שני אלו לא תלויים במצב התזמון וגם אם טעית לגמרי במיקום רצועת התיזמון, אתה אמור לקבל הזרקה של דלק לצילינדרים.

[Buki]

כמה גרפים, שיעזרו להבין טוב יותר, על מה מדובר:

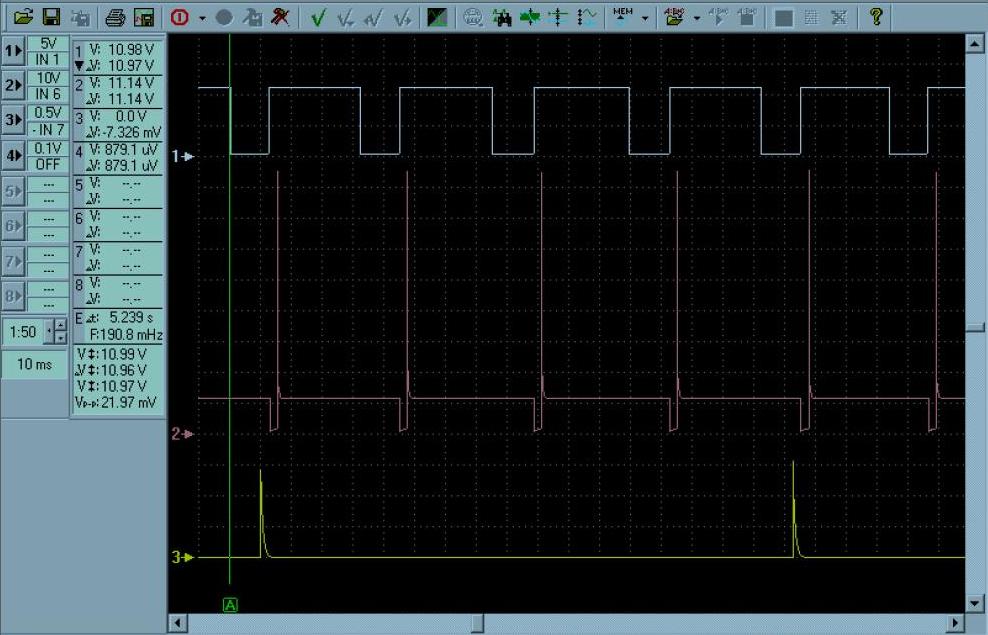

הזרקה חד נקודתית. מזרק אחד במרכז סעפת יניקה. במהלך מחזור העבודה המלא של המנוע (שני סיבובי גל הארכובה) מזריק דלק 4 פעמים.





1. פולס ממודול הצתה.

2. פולס הזרקה להפעלת מזרק.

3. סינכרון עם הצתה בציל' 1.

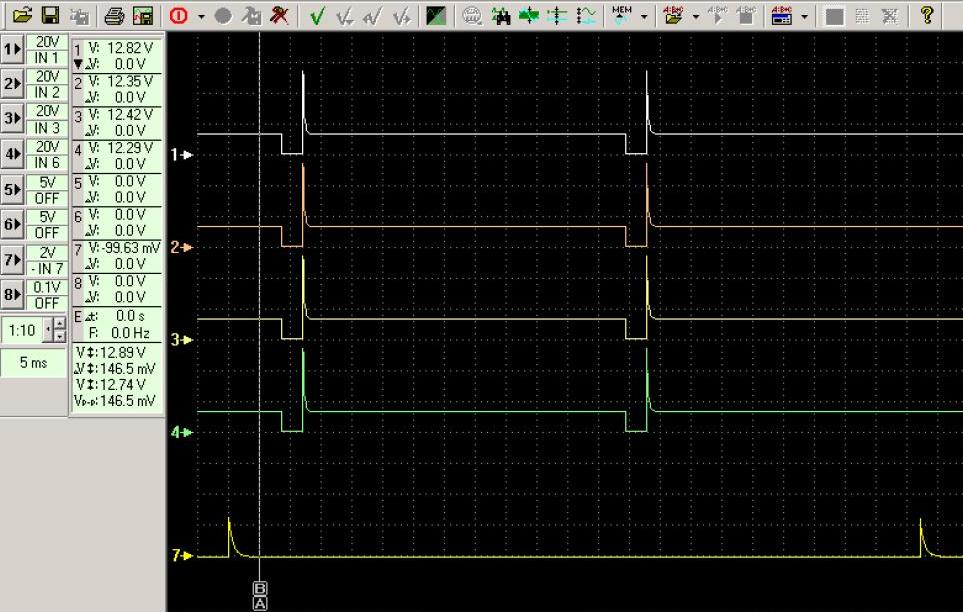

הזרקה רב נקודתית מקבילית. כל 4 המזרקים מקבלים פולסי הזרקה במקביל. במהלך מחזור העבודה המלא (שני סיבובי גל הארכובה) כל מזרק מזריק פעמיים. שיטה מיושנת, מישהו יודע באיזה דגמים השתמשו בה? (לא מדובר בהזרקה מכאנית עתיקה שהזכיר spider - man. למזרקים כאן יש פיקוד חשמלי)





1-4 פולסי הזרקה למזרקים.

5. סינכרון עם הצתה בציל' 1.

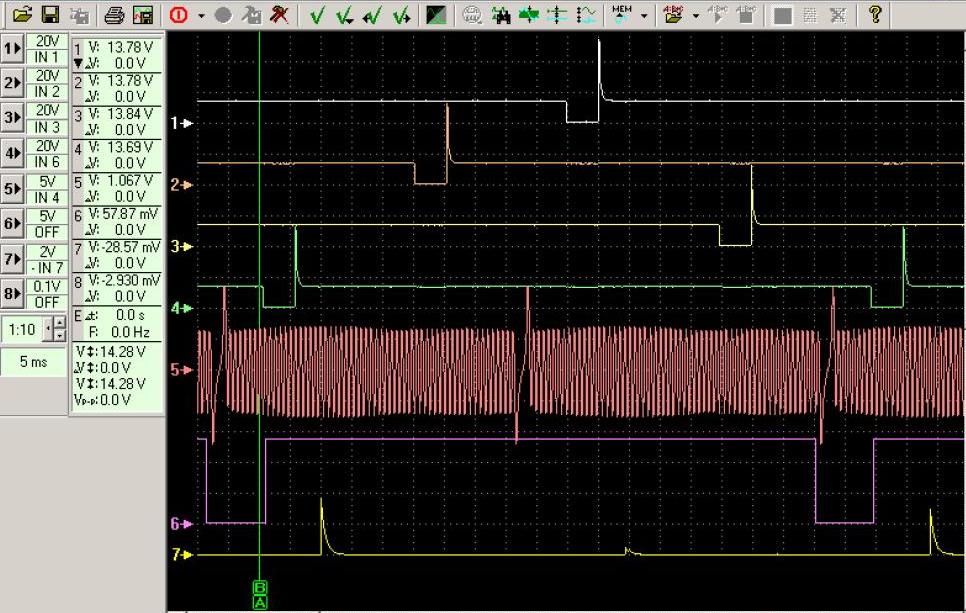

הזרקה מקבילית מפוצלת (כמו זו שהוזכרה בשירשור). מזרקים 1+4 ו- 2+3 פועלים במקביל.





1-4 פולסי הזרקה למזרקים.

5. חיישן מצב גל הארכובה.

7.סינכרון עם הצתה בציל' 1.

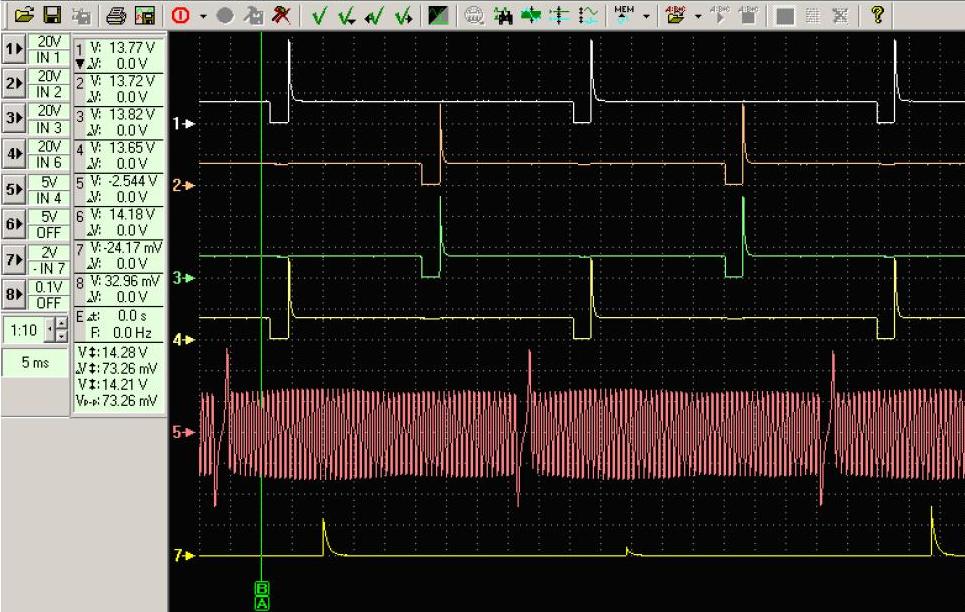

הזרקה רב נקודתית מפוצלת עם ניהול נפרד לכל מזרק (מה שבשימוש היום, לפני מעבר להזרקה ישירה)





1-4 פולסי הזרקה למזרקים.

5. חיישן מצב כל הארכובה.

6. חיישן מצב גל זיזים.

7. סינכרון עם הצתה בציל' 1.

[מאור30]

בהחלט מעניין בוקי, תודה על המידע...

דרך אגב, איזו תוכנה מפענחת ככה את הנתונים?

[אורן שרותי רכב]

התמנות הם מגרף של אוסילוסקופ(או סקופ בקיצור),יש מספר תוכנות אבחון שמשלבות סקופ אוטומטיבי בתוכן.



אורן

[מאור30]

התמנות הם מגרף של אוסילוסקופ(או סקופ בקיצור),יש מספר תוכנות אבחון שמשלבות סקופ אוטומטיבי בתוכן.



אורן

ומה מחירו של סקופ שכזה וכיצד הוא מיתחבר לרכב?
