עזרה בחיבור תאורת LED, כולל המחשה מהממת בצייר

[itaysamurai]

היי,

לאשתי יש עמדת איפור ועשיתי לה תאורה סביב המראה.

מצאתי רצועות לד עם תעלה יפה לשתול על הארון. בחנות מוכרים לפי מטר אבל אפשר לחלק את זה לכמה שרוצים.

הציעו לי להוסיף מתג (לא יודע איך לקרוא לו, הוא מואר בכחול דרך החיפוי החלבי ומופעל במגע עם האצבע) - נשמע אחלה, לא צריך למקם מתג על הקיר או משהו כזה.

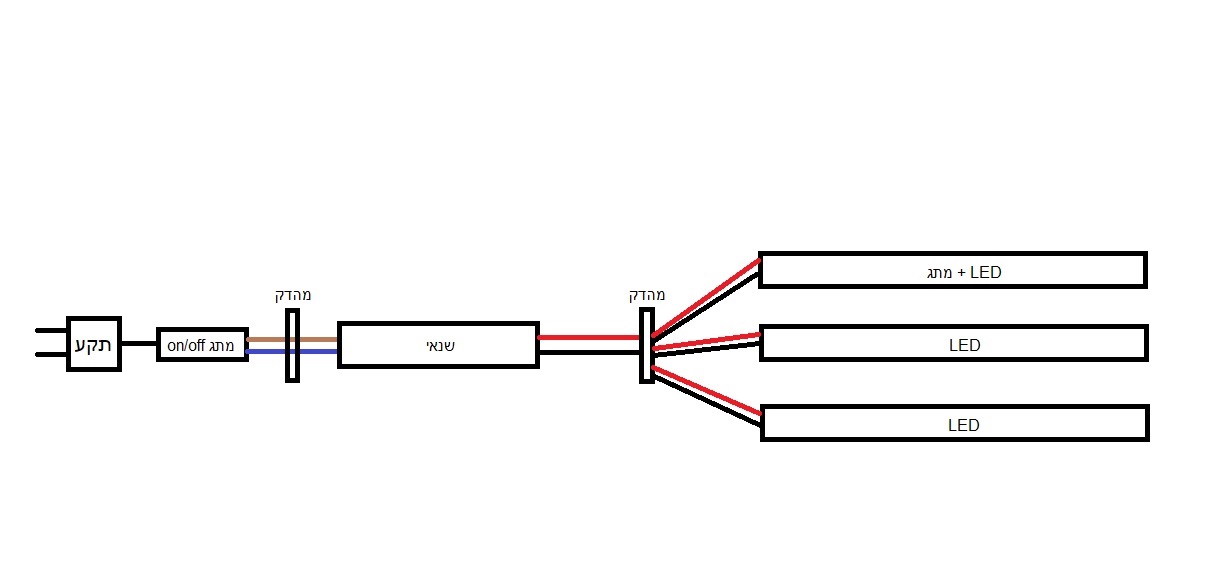

חיברתי בצורה הבאה:

ואז מה קורה כמובן, בהפעלת המתג הראשי (שחבוי בתוך ארון) נדלקים שני הלדים ללא המתג ואת השלישי עם המתג צריך להפעיל בנפרד.

איך אני גורם לסיפור הזה לפעול תמיד מהמתג שעל הלד (כשברור שהמתג הראשי תמיד על ON)?

תודה רבה.





[Night Driver]

חיברת אותם במקביל. בטח שרק זה עם המתג יפעל דרכו.

אין לי מושג אם לדים יודעים לעבוד בחיבור בטור.

[om2]

נסה לחבר אותם בטור

[itaysamurai]

איך?

[DareDevil]

לפני 33 דקות, itaysamurai כתב:

איך?

צלם בבקשה את הקצה השני של הלד, למרות שאתה אמור לראות את החיבור הזה

אתה אמור לראות את הפלוס ומינוס ולהתחבר דרכם בטור..

[itaysamurai]

יש רק יציאת חוטים אחת.

הסטריפ עצמו יושב בתוך פרופיל פלסטיק עם חזית חלבית.

לפתוח את זה אומר די להרוס אותו, הכל מודבק שם.



[elibaba]

זה רק לשרשר את הלדים האחד לשני (זנב לראש של הבא) וזה עם המתג יהיה ראשון וידליק את כולם.
או להעביר את המתג ללפני הפיצול של השלושה.

[מרק10]

חסר דבר אחד חשוב זה הפרמטרים החשמלים של הדרייבר (שנאי). מספר הלדים שניתן לחבר בטור תלוי במתח המוצא של השנאי או הדרייבר.

[itaysamurai]

[DareDevil]

לפני 3 שעות, itaysamurai כתב:

יש רק יציאת חוטים אחת.

הסטריפ עצמו יושב בתוך פרופיל פלסטיק עם חזית חלבית.

לפתוח את זה אומר די להרוס אותו, הכל מודבק שם.



שכח ממה שאמרתי, אולי לחשמלאי הפורום יהיה יותר תובנות טובות ממני

[sperial]

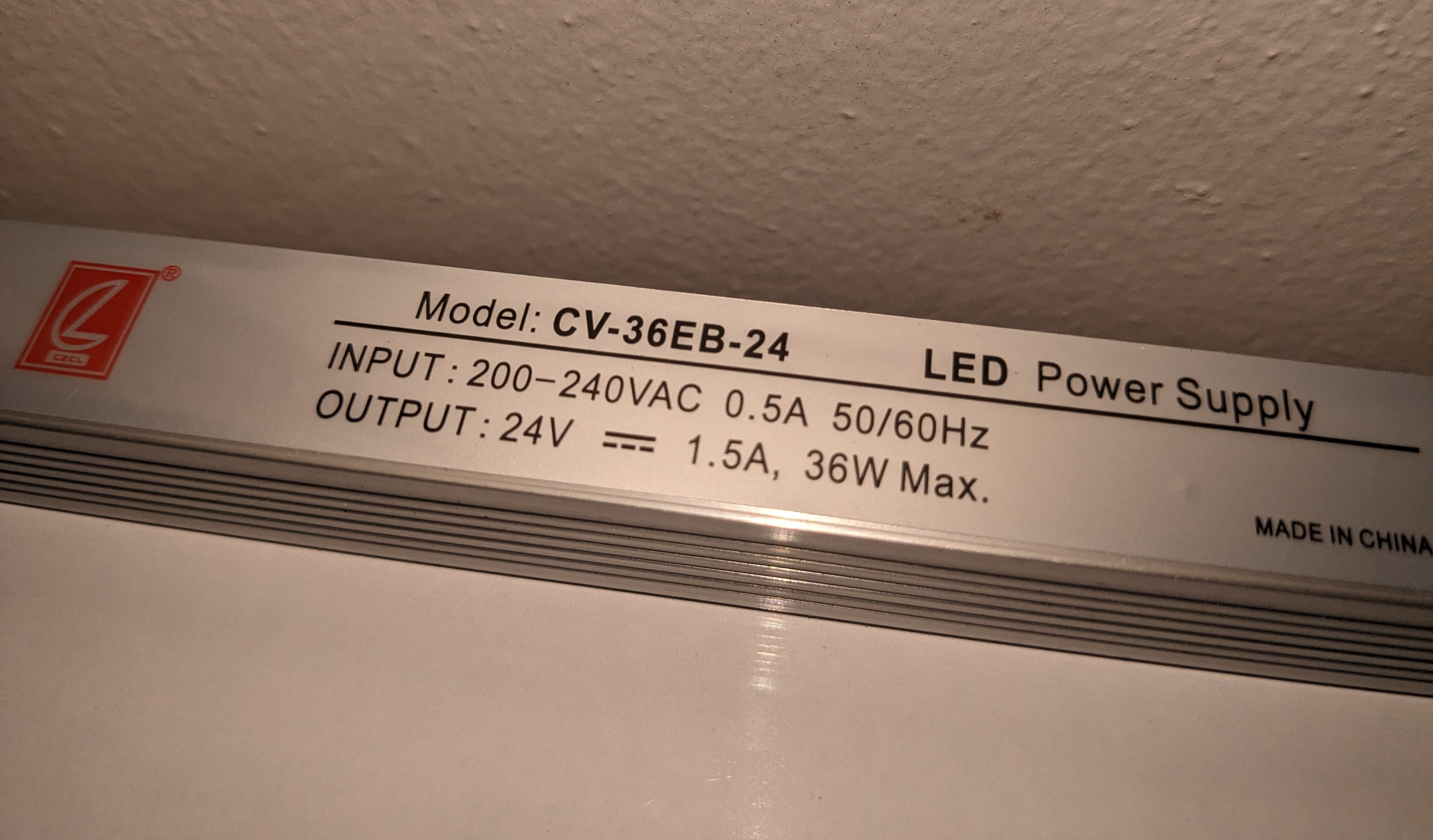

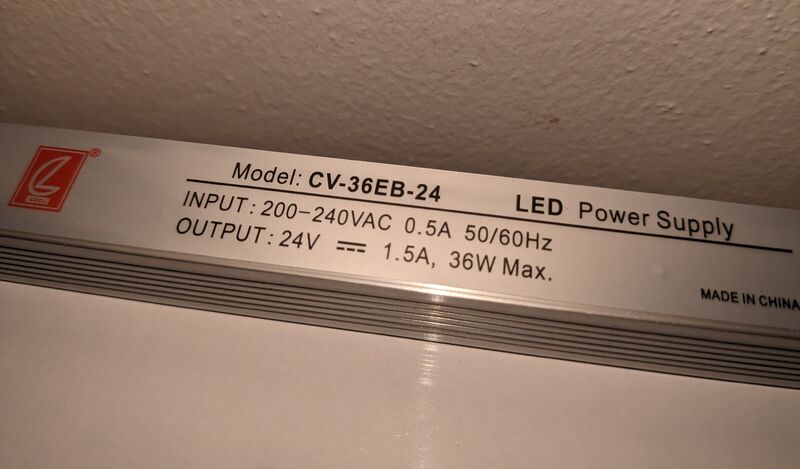

@itaysamurai בבקשה תשלים את הלוחית התואמת (או דף המפרט הטכני) של פסי הלד.

[itaysamurai]

אין עוד נתונים על שאר המכלולים, או שהם מוסתרים בחיפוי שלהם.

כמו שאני רואה את זה, הכי מעשי זה לוותר על המתג בלד עצמו ולשלוט על כולם מהמתג הראשי.



תודה לעוזרים.

[ברווז]

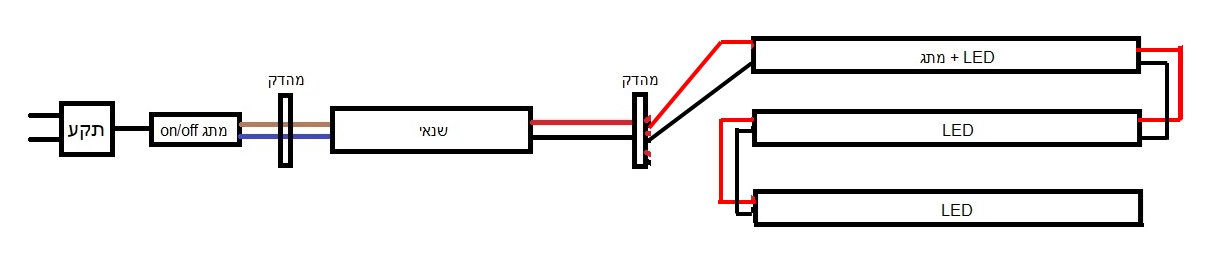

החיבור צריך להיות אחרת, מקווה שזה יעזור.

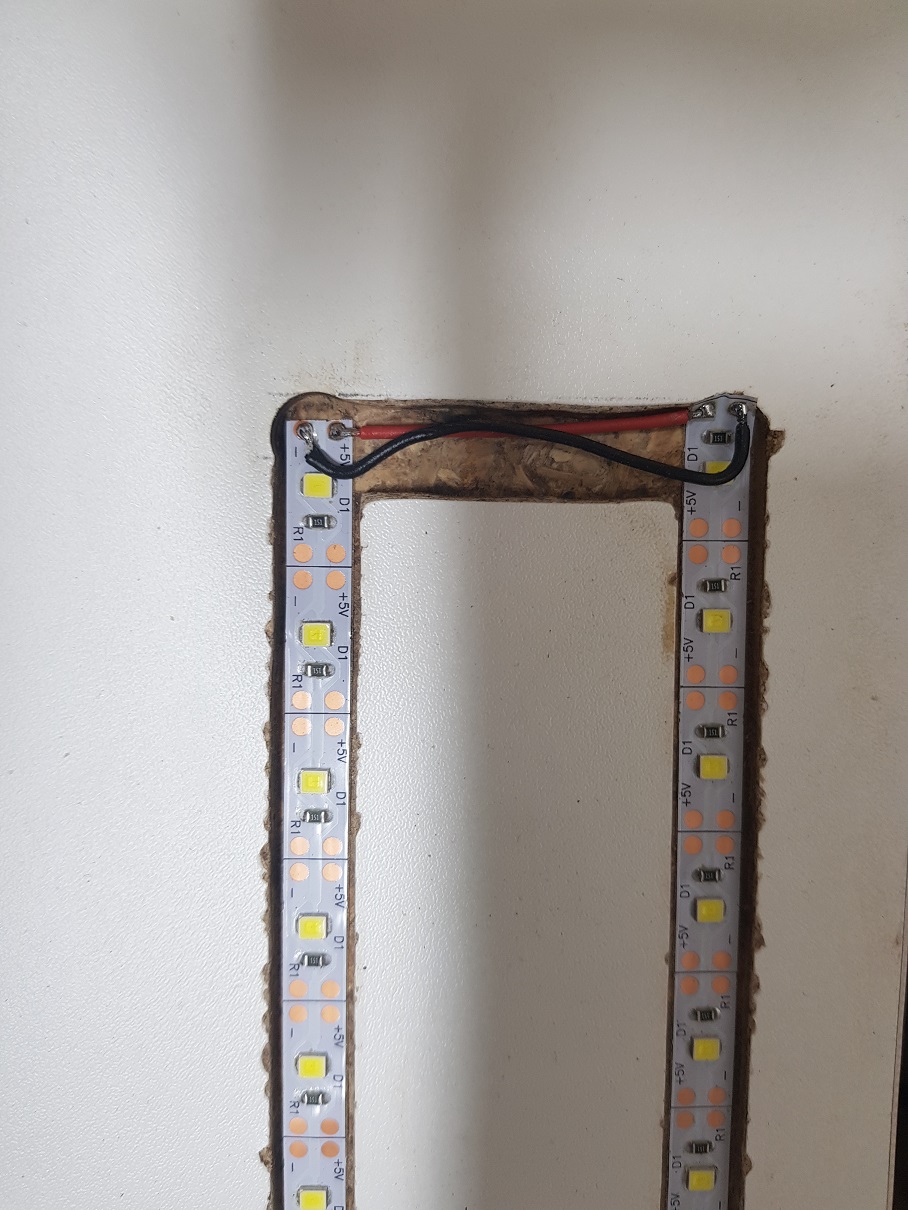

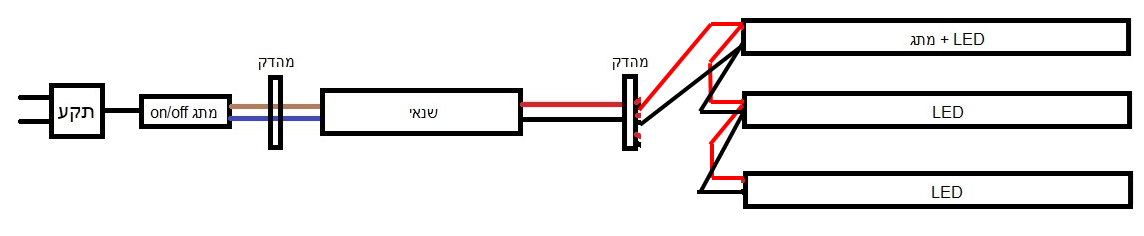

מצרף גם תמונה של פרוייקט שאני עשיתי (רק 2 פסי לדים ולא 3, אבל העיקרון זהה- במקרה שלי חיברתי אותם ראש לזנב, באיור החיבור ראש לראש לראש, אין הבדל חשמלי להבנתי - ההבדל היה רק הנוחות שלי למיקום, אבל אני ממש לא מומחה בתחום ואני בטוח שיתקנו אותי אם טעיתי). ניתן גם כמובן לחבר ראש לזנב לראש. מצרף גם איור של אופציה זו.

המתח חובר לפס הימני, ששורשר לשמאלי. המפסק נמצא על קו המתח (מפסק אולד-פאשן, און-אוף).



עריכה אחרונה ב-3 לאפריל, 2023 על ידי ברווז

[itaysamurai]

חשבתי על חיבור כזה אבל העדפתי לשאול מנוסים ממני לפני שאני מחווט שוב.

[ברווז]

 צ'מע, לא יודע, אצלי זה עובד...  כנראה עשיתי בסדר🤣

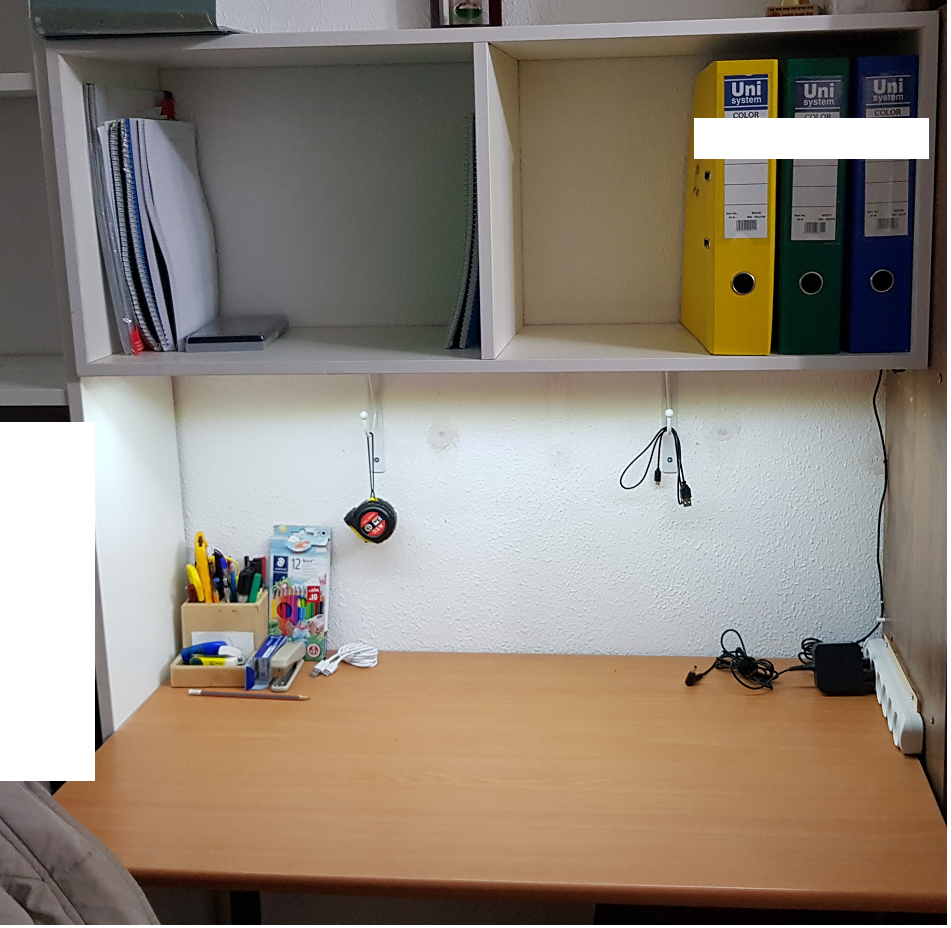

בניתי את המדף הזה עם התאורה בתחתיתו עבור הלימודים, העברתי כמה שעות טובות בזום בתוך הנישה הזו.

ושיעורי בית.

(בתמונה האורות דולקים, כן? )
