עזרה בשאלה פשוטה חיבור לד לסוללה


FROGIE
שימו לב! השרשור הזה בן 761 ימים, שזה ממש ממש הרבה. נא המנעו מהקפצה שלו והקפיצו אותו אך ורק אם אתם פותחי השרשור ו/או יש לכם עדכון רלוונטי לנושא. אם יש לכם שאלה, נא פתחו שרשור חדש.

פוסטים מומלצים

שלום לכולם!



רוצה לבנות (עם הילד) פנס. ראיתי כמה מדריכים ביוטיוב.

הרכיבים הם:



  • סוללה 16850
  • לדים 1W. 350MA. במקביל.
  • מודל הטענה לבטריה



רק מה שלא הבנתי שהסוללה היא 3.7V והלדים הם 3.3-3.6. האם אני צריך/חייב/עדיף רכיב שיוריד את המתח (משהו כזה)? כי לא ראיתי שמשתמשים בזה.



תודה רבה!

שיתוף קישור לתגובה
שיתוף באתרים אחרים

לדים לא יישרפו ממתח מעט יותר גבוה, אפשר לבנות בשקט ככה וזהו.

גילוי נאות, גם אני הזמנתי לד שכזה וגם אני מתכנן על 18650.

כן ממליץ לרדת ממודול ההטענה, וללכת על סוללה שניתן להוציא ולטעון במטען ייעודי טוב (ממליץ על NITECORE מניסיון אישי). הסוללות האלו למיטב ידיעתי לא אוהבות להיטען עם מודולים\USB וכדומה, וגם את שלי אני מטעין כמעט בלעדית (למעט במקרי חירום) במטען הייעודי. יותר בריא...

ערוץ היוטיוב שלי: BuildiT - DIY Israel.

מעוניינים לעזור לחתולי הרחוב? מחפשים מתנה מיוחדת?

סבונים 100% טבעי ובעבודת יד- כל ההכנסות קודש לטיפול בחתולים. דברו איתי.

שיתוף קישור לתגובה
שיתוף באתרים אחרים

קח בחשבון שמתח סוללה נומינאלי הוא 3.7, אבל בפועל בטעינה מלאה מתח סוללה הוא 4.2 וולט ובפריקה יורד עד איזור 3.2 (אל תתן לו לרדת מתחת לזה, נזק לסוללה).

לא יודע אם הלדים שלך בנויים למתח המדובר, במקרה הכי גרוע אין צורך בממיר ממותג, מספיק לשים נגד הספק של 5-10 אוהם בטור ללד.

  • רעיון טוב! 1

יום טוב גם לך

שיתוף קישור לתגובה
שיתוף באתרים אחרים

חבר נגד לכל לד בנפרד, ורק את כל ה <נגד + לד> חבר במקביל. אחרת אתה עלול לקבל הבדלי עוצמה ניכרים בין הלדים (הבדלים בנק. העבודה של כל אחד)

עריכה אחרונה על ידי yuvk
:turn-l:
שיתוף קישור לתגובה
שיתוף באתרים אחרים

למדתי כמה דברים חדשים פה, תודה!

ערוץ היוטיוב שלי: BuildiT - DIY Israel.

מעוניינים לעזור לחתולי הרחוב? מחפשים מתנה מיוחדת?

סבונים 100% טבעי ובעבודת יד- כל ההכנסות קודש לטיפול בחתולים. דברו איתי.

שיתוף קישור לתגובה
שיתוף באתרים אחרים

לפני 14 שעות, FROGIE כתב:

שלום לכולם!



רוצה לבנות (עם הילד) פנס. ראיתי כמה מדריכים ביוטיוב.

הרכיבים הם:



  • סוללה 16850
  • לדים 1W. 350MA. במקביל.
  • מודל הטענה לבטריה



רק מה שלא הבנתי שהסוללה היא 3.7V והלדים הם 3.3-3.6. מפל המתח על הלד תלוי בזרם שעובר דרך הלד לכן הוא משתנה.
האם אני צריך/חייב/עדיף רכיב שיוריד את המתח (משהו כזה)? כי לא ראיתי שמשתמשים בזה.



תודה רבה!



פרקטיקה נכונה היא לחבר נגד בטור לכול לד בכדי להגביל את הזרם. הלד מתוכנן לעבוד בזרם מקסימלי של 350 מיליאמפר אבל רצוי מאוד להגביל את הזרם ל-200 מיליאמפר או פחות בכדי להאריך את חיי הסוללה והלד.

שים לב שבכול מקרה תצטרך לחבר גוף קירור ללד אחרת הלד יישרף מהר מאוד.



* תן קישור לפריטים שאתה קונה. בכדי שנוכל לעזור לך בחישוב ערך הנגד/נגדים המתאימים. מפל המתח על הלד או בשפה שלך מתח הלד משתנה בתלות בצבע הלד והרכב פיסת הסיליקון ממנה עשוי הלד והזרם העובר דרך הלד.

אם אתה מחפש לדים איכותיים קרי עם אבא ואמא ודף נתונים נסה לרכוש לדים תוצרת Luxeon, Lumileds, CREE.

עריכה אחרונה על ידי מרק10
  • אהבתי 1

איזה כייף לי :)

שיתוף קישור לתגובה
שיתוף באתרים אחרים

לדעתי להשתמש בנגדים להגבלת זרם בלד כאשר יש מעגלי דרייבר קטנים וזולים, זה פשוט ביזבוז זמן, מקום, חוטים ובדיל.
נייח שניקודת עבודה של לד היא [email protected]. כאשר התא טעון במלואו עד 4.2 וולט, כרבע מההספק יתבזבז על הנגד ויצור חום מיותר.

שיתוף קישור לתגובה
שיתוף באתרים אחרים

לפני 7 דקות, Boltik כתב:

לדעתי להשתמש בנגדים להגבלת זרם בלד כאשר יש מעגלי דרייבר קטנים וזולים, זה פשוט ביזבוז זמן, מקום, חוטים ובדיל.
נייח שניקודת עבודה של לד היא [email protected]. כאשר התא טעון במלואו עד 4.2 וולט, כרבע מההספק יתבזבז על הנגד ויצור חום מיותר.



בגדול אתה צודק. אבל אל תשכח שדרייבר גוזל מקום ואם מדובר על בניית פנס קטן מימדים הגודל זה חיסרון.

אני אישית את רוב מעגלי הלד שבניתי עבדתי עם מקור זרם מבוסס מייצב מתח LDO מסוג LM1117 או lm317 באריזת TO-92.



במידה ומדובר על פיתרון מהיר ויעיל וחוסך מקום אני עובד Constant Current Regulator כגון: NSI45020 לזרמים קטנים ולזרם גבוה NSI50350AD.

איזה כייף לי :)

שיתוף קישור לתגובה
שיתוף באתרים אחרים

תודה רבה לכולם!



הנה הקישורים.

https://he.aliexpress.com/item/10000000656280.html

 https://he.aliexpress.com/item/4001197438816.html לדים לבן קר

https://he.aliexpress.com/item/32807032859.html סוללה

https://he.aliexpress.com/item/4000723868050.html צלע קירור

https://he.aliexpress.com/item/32467578996.html מודל הטענה



בזמנו קניתיאת זה https://he.aliexpress.com/item/32915480309.html  אשמח אם תכוונו אותי לנגד משם שמתאים.



משום מה צריך להעתיק את הכתובת.



קניתי גם בית לסוללה (לא יודע איך להדק חוטים לסוללה ישירות).







עריכה אחרונה על ידי FROGIE
שיתוף קישור לתגובה
שיתוף באתרים אחרים

לסוללות האלו קשה בתנאים ביתיים לחבר חוטים ישירות. מצריך סוג של ריתוך נקודה, ולא הלחמה בסיסית.

טוב עשית שקנית בית סוללה.

ערוץ היוטיוב שלי: BuildiT - DIY Israel.

מעוניינים לעזור לחתולי הרחוב? מחפשים מתנה מיוחדת?

סבונים 100% טבעי ובעבודת יד- כל ההכנסות קודש לטיפול בחתולים. דברו איתי.

שיתוף קישור לתגובה
שיתוף באתרים אחרים

לפני 22 שעות, FROGIE כתב:

בזמנו קניתי את זה אשמח אם תכוונו אותי לנגד משם שמתאים.



https://he.aliexpress.com/item/32915480309.html?gatewayAdapt=glo2isrl



פיתרון:

נניח שאתה רוצה לחבר לד לבן כמו בקישור שצירפת לסוללה שמתח הקטבים שלה 3.7 וולט.

בהנחה שזרם העבודה המכסימלי עבור לד בצבע לבן הוא 20 מיליאמפר לכן בכדי לשמור על אורך חיי הלד וגם להאריך את חיי הסוללה נניח שהזרם המתאים הוא 15 מיליאמפר. בזרם של 15 מיליאמפר מפל המתח על הלד הוא בסביבות 3.3 וולט.

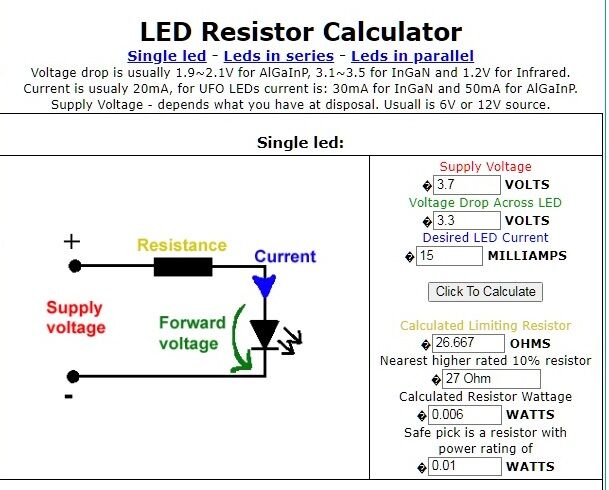

בכדי להקל עלייך את החישוב אתה יכול להעזר במחשבון בקישור מצורף.

http://www.hebeiltd.com.cn/?p=zz.led.resistor.calculator



התוצאות הם:

יש לחבר נגד בעל התנגדות של 27 אוהם להספק של 1/4 וואט (נגד סטנדרטי).


קח בחשבון כאשר מתח הסוללה יירד לסביבות 3 וולט או פחות מזה הלד יפסיק לדלוק.











עריכה אחרונה על ידי מרק10
  • אהבתי 1

איזה כייף לי :)

שיתוף קישור לתגובה
שיתוף באתרים אחרים

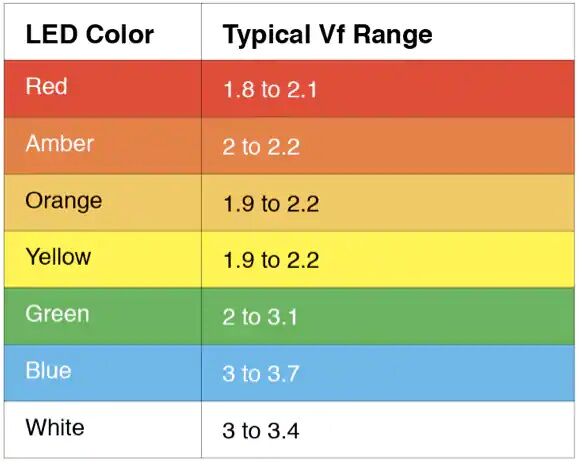

הטבלה שצירפתי מתאימה ללדים המיועדים לאינדקציה ולא לתאורה ובדרך כלל מדובר על לדים בקוטר 5 מילימטר המתוכננים לזרם מקסימלי של 20- מילימאפר.

איזה כייף לי :)

שיתוף קישור לתגובה
שיתוף באתרים אחרים

×
×
