Igalz

[מצולם] החלפת פילטר סולר בסיטרואן C4 HDI 2011 (מנוע DV6C)

שימו לב! השרשור הזה בן 912 ימים, שזה ממש ממש הרבה. נא המנעו מהקפצה שלו והקפיצו אותו אך ורק אם אתם פותחי השרשור ו/או יש לכם עדכון רלוונטי לנושא. אם יש לכם שאלה, נא פתחו שרשור חדש.

Recommended Posts

המדריך הזה רלוונטי לכל דיגמי פז'ו סיטרואן שמגיעים עם מנוע DV6C או שמק"ט הפילטר שלהם הוא 1906E6.

מצאתי לנכון להכין את המדריך הזה כיוון שמדובר בפעולה טיפטיפה פחות מוכרת מטיפול שמן-פילטר אבל נדרשת בתדירות די גבוהה (כל 30K קמ) ופשוטה לביצוע.



כלים נדרשים:

1. מברג שטוח קטן

2. ראצ'ט קטן עם בוקסה 8ממ

3. מפתח\ביט טורקס t15

4. צינורית דקה בקוטר של כ5ממ



מתחילים:

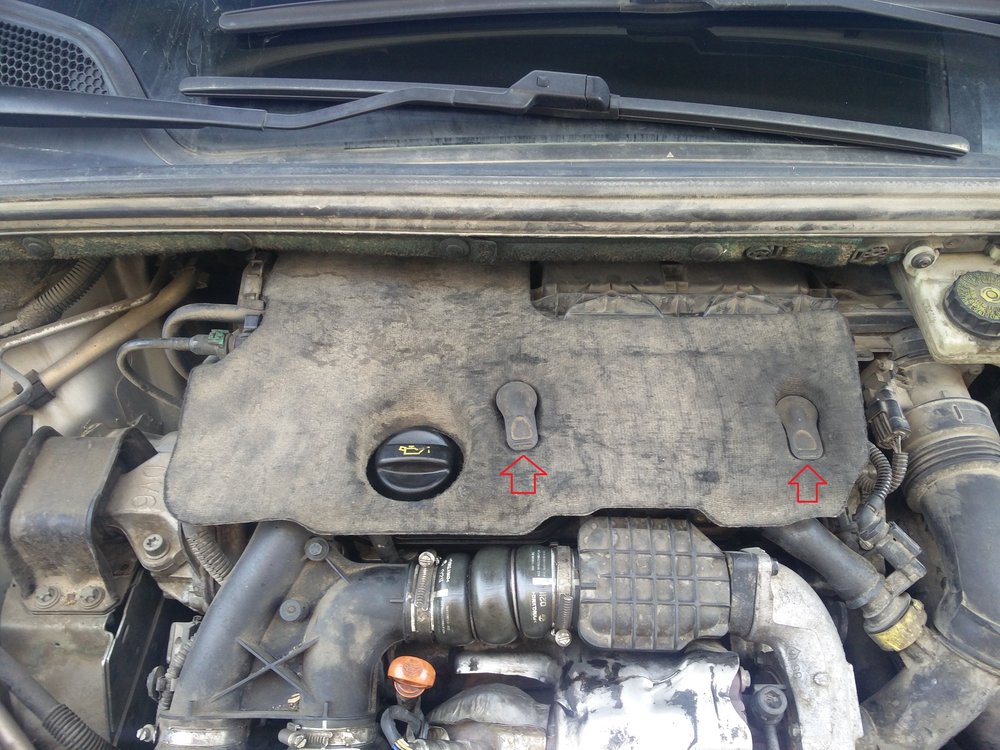

מורידים את הבידוד האקוסטי של המונע על ידי משיכה בשתי לשוניות הגומי

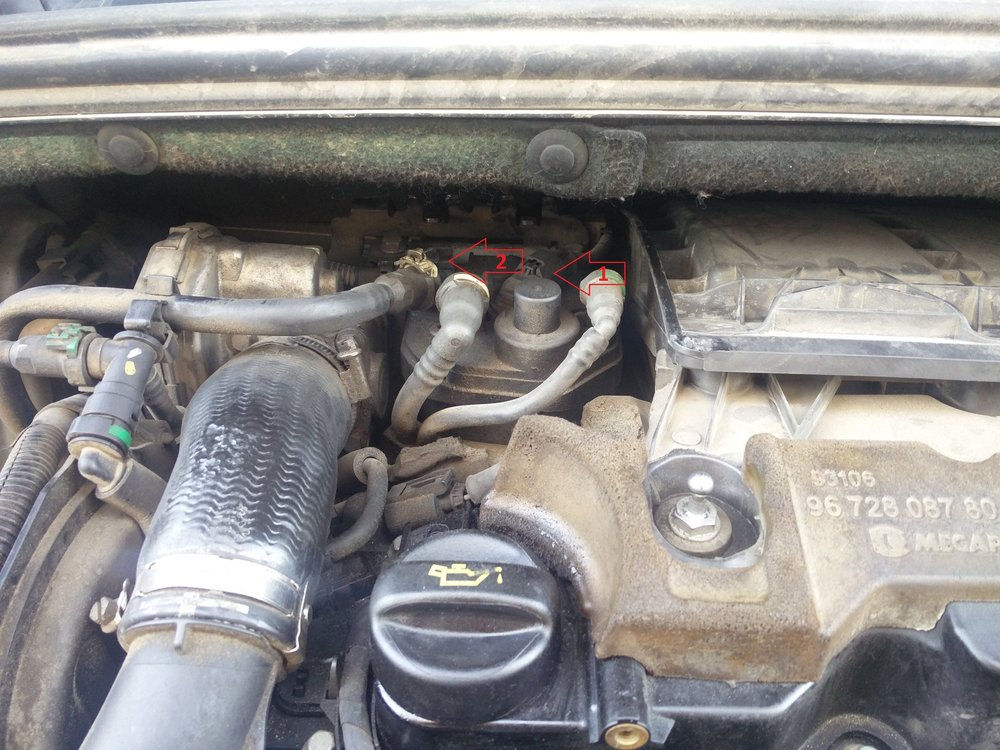

מאתרים את הפילטר בצד האחורי של המנוע ומנתקים את שני המחברים החשמליים בעזרת מברג דק: 1-חיבור חיישן מים בסולר (בחלר מהדגמים לא קיים), 2-חיבור קדם חימום סולר.

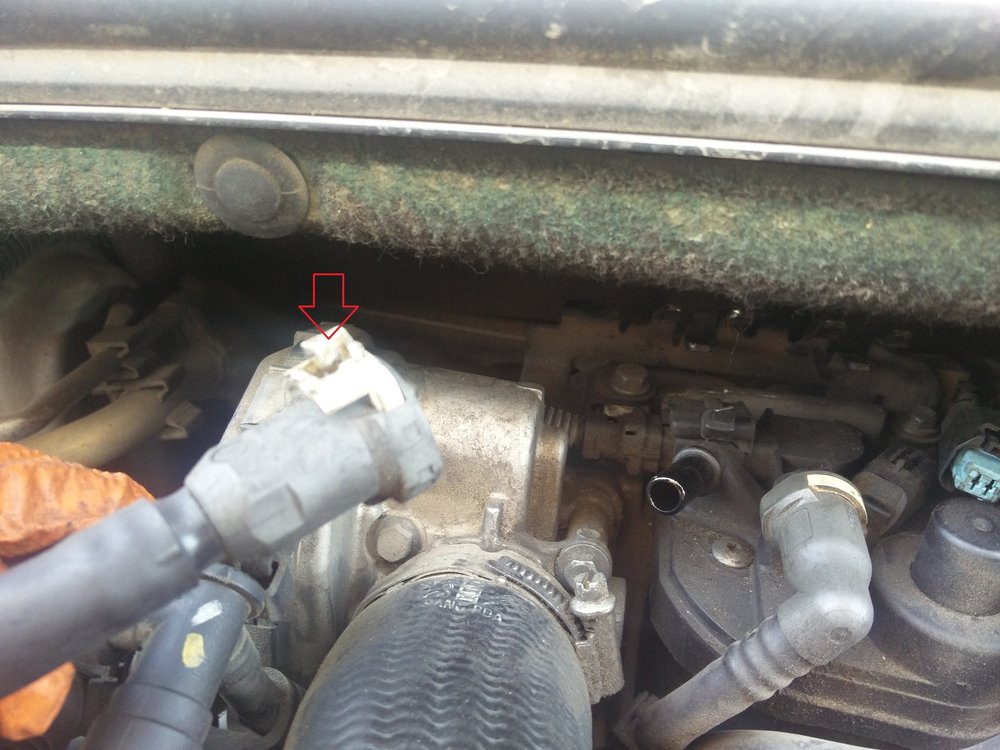

מנתקים את הצינור השמאלי (הזנת הדלק מהמיכל). הלשונית של הצינור בנוייה משני חלקים. את החלק האמצעי יש להרים בעזרת מברג דק, רק לאחר מכן יש ללחוץ על הלשונית הרחבה יותר ולנתק את הצינור.

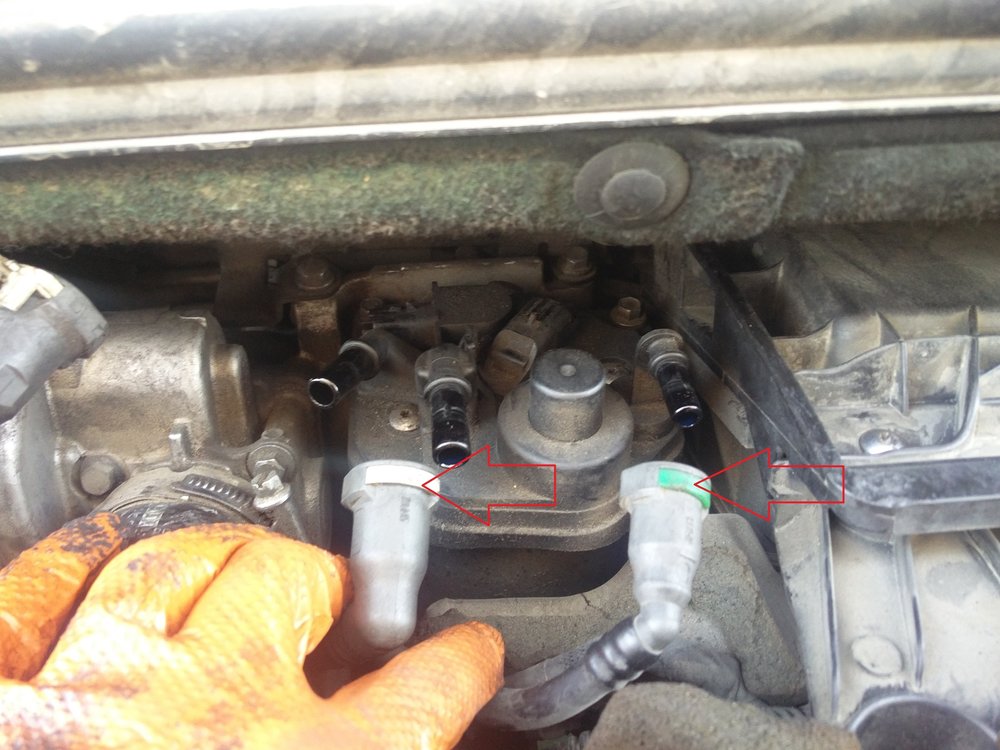

מנתקים את שני צינורות היציאה על ידי לחיצה על הלשונית ומשיכה.

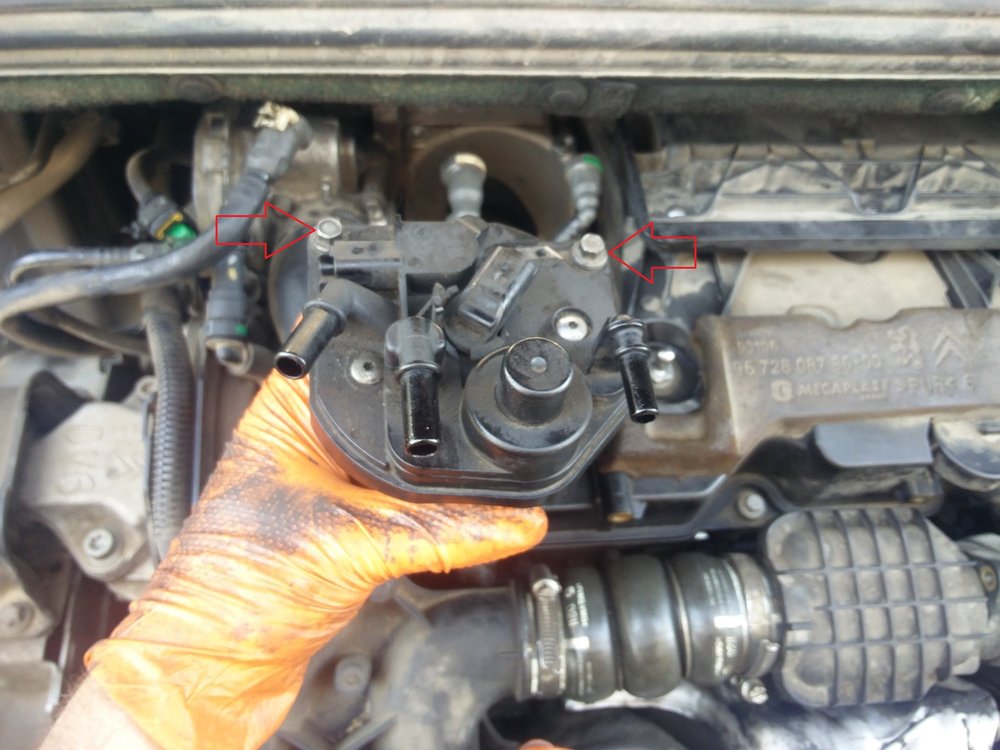

פותחים שני בירגי 8ממ בחלק האחורי של הפילטר (הברגים לא יוצאים לגמרי) ומוציאים את הפילטר ממקומו.

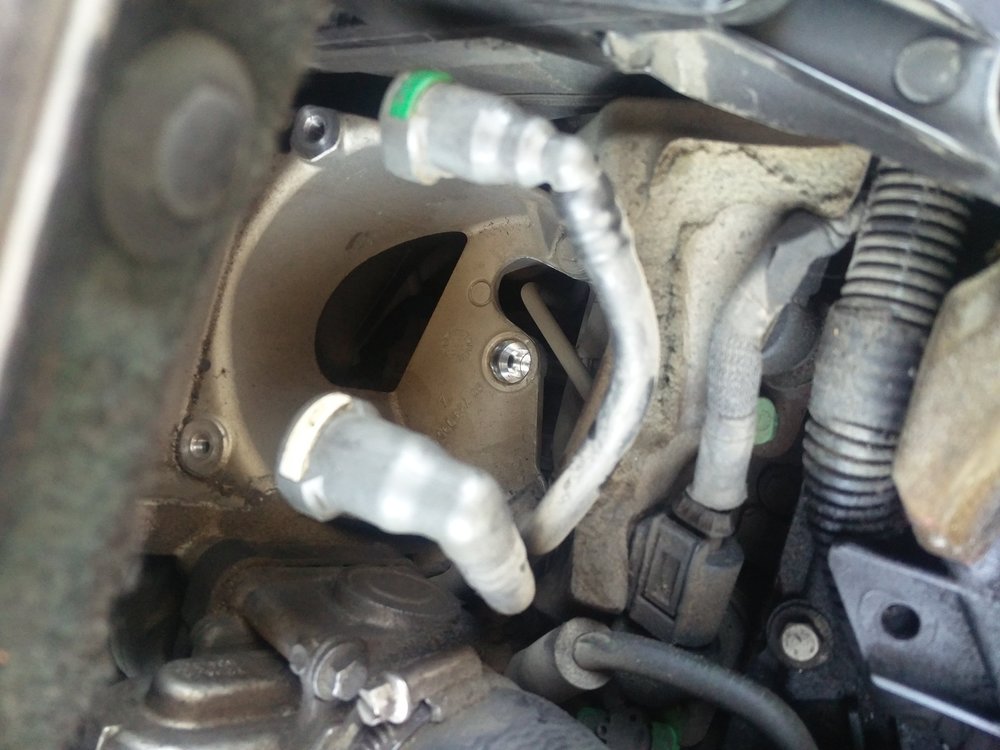

יש לוודא שאטם הפלסטיק שעל פיית הניקוז של הפילטר לא נשאר בתחתית בית המסנן.

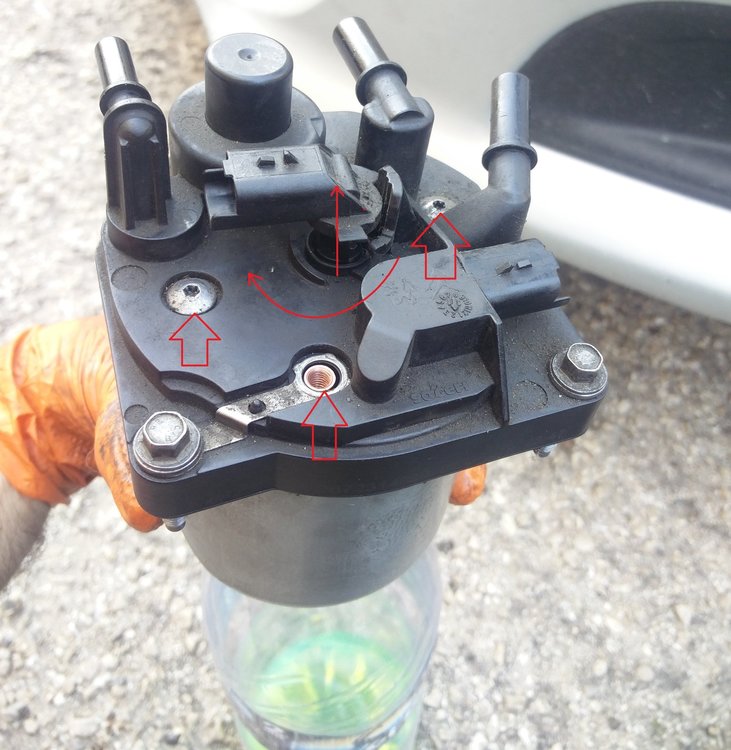

מניחים את פיית הניקוז של המסנן בכלי כלשהו, ופותחים את ברז הניקוז (שהוא גם מחבר חיישן מים בדגמים שמצויידים בכזה). הפתיחה היא על ידי רבע סיבוב עם כיוון השעון והרמה.

לאחר שהמסנן ריק מסולר, פותחים 3 בירגי טורקס T15.

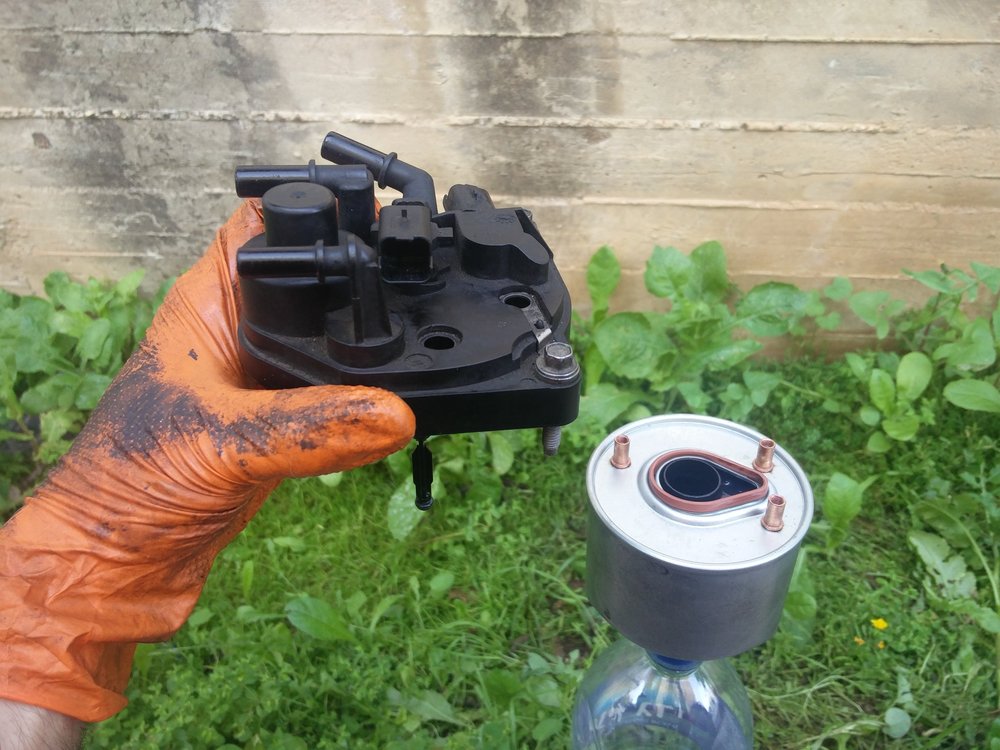

מפרידים את המסנן מהמכסה על ידי משיכה אנכית. זהירות, אין להטות את המסנן בזמן המשיכה, אחרת אפשר לשבור די בקלות את הצינורית של חיישן המים.




המסנן החדש מגיע עם אטם למכסה. מורידים ממנו את הפקקים(עליון ותחתון), שמים את האטם למקום ומרכיבים הכל בסדר הפוך. את ברז הניקוז מומלץ לסגור לפני ששמים את המכסה על הפילטר. יש להרכיב את המכסה בזהירות רבה בצורה אנכית, הטייה מוגזמת שלו עלולה לשבור את צינורית חיישן המים. חשוב לנקות היטב עם מטלית את כל חיבורי הצינורות תרם החיבור.

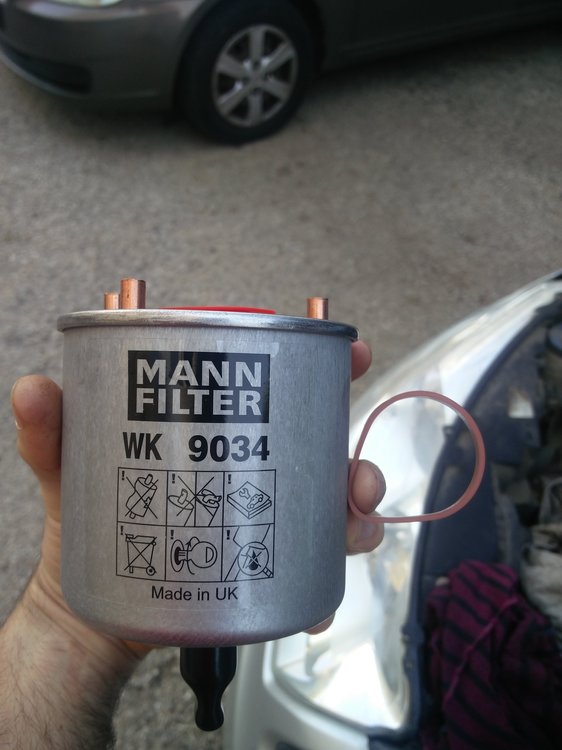

אני בחרתי לרכוש פילטר של MANN בארץ. ניתן להזמין גם פילטר מקורי מאיביי ואפילו לחסוך כמה גרושים.




לאחר הרכבה יש למלא את הפילטר בסולר.

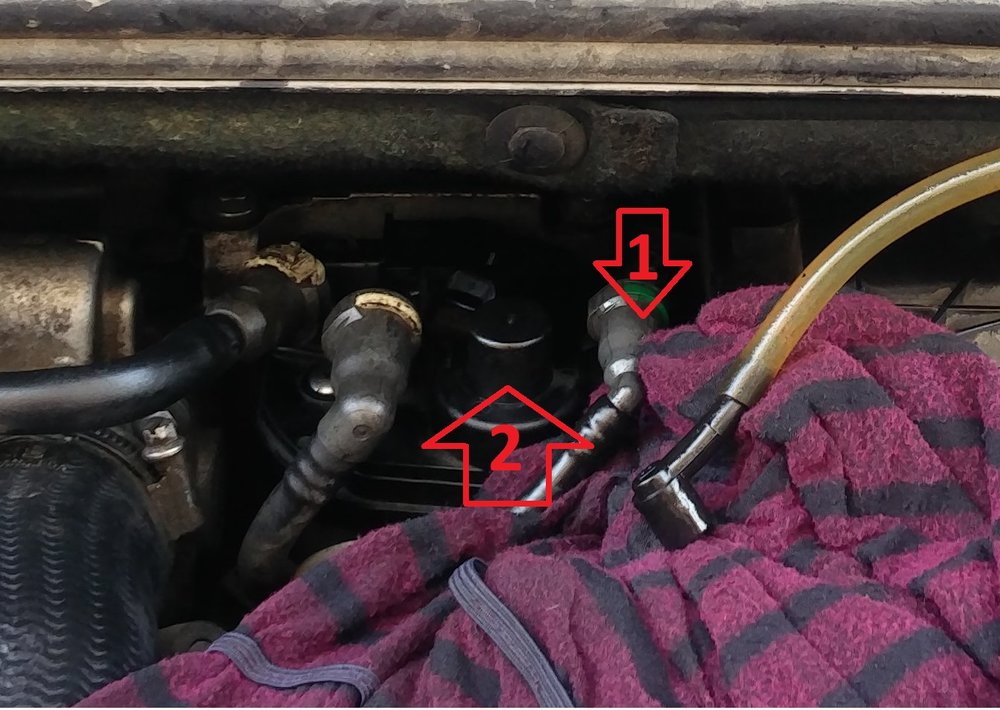

על מכסה הפילטר ישנה משאבה מובנית (2).

משאירים את הצינור הימני (1) מנותק, מחברים במקומו צינורית שקופה ומתחילים לפמפם את המשאבה. בהתחלה יצאו שפריצים קטנים של סולר, יש להמשיך לפמפם עד שמתחיל לצאת סולר רציף, לא שפריצים קטנים. במקביל ברגע שהפילטר מלא המשאבה מתקשה מאוד, כך שניתן לחוש את השינוי גם ללא צינור שקוף.



מחברים את הצינור הימני למקומו ומניעים.

אם תהליך ניקוז האויר בוצע כהלכה, המנוע אמור להניע בנגיעה, כך היה אצלי.




בהצלחה!


יום טוב גם לך

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

תודה על המדריך.



חשוב גם לבדוק שהאטם הישן של הפילטר לא נשאר דבוק על המכסה, יכול לקרות מצב שמרכיבים 2 אטמים והמנוע לא יניע.

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

מה עלות מסנן של MANN בארץ?


מחפש פיג'ו או סיטרואן עם מנוע 1.6THP תקול לצורך שיקום

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים
תודה על המדריך.



חשוב גם לבדוק שהאטם הישן של הפילטר לא נשאר דבוק על המכסה, יכול לקרות מצב שמרכיבים 2 אטמים והמנוע לא יניע.

קשה מאוד עד בלתי אפשרי לפספס אותו כשהוא דבוק על המכסה, הוא בולט מאוד ולא ניתן להרכיב את המכסה בשום אופן עם שני אטמים. אבל ההערה נכונה מאוד.

יום טוב גם לך

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים
מה עלות מסנן של MANN בארץ?
לי עלה 160, לא יודע אם זה המחיר הרישמי או שכולל הנחה

יום טוב גם לך

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

מחיר 1906E6 בארץ 187 שקלים.

מחו"ל כמעט חצי.



אלעד


מחפש פיג'ו או סיטרואן עם מנוע 1.6THP תקול לצורך שיקום

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

שאפו על המדריך.



שאלה:

שמעתי שברכבי דיזל צריך להכניס למסנן סולר קצת סולר. האם זו הנפצה מסוימת?

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים
שאפו על המדריך.



שאלה:

שמעתי שברכבי דיזל צריך להכניס למסנן סולר קצת סולר. האם זו הנפצה מסוימת?

לא קצת סולר, צריך למלא את הפילטר בסולר.

החלק האחרון במדריך מסביר את זה.


יום טוב גם לך

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

פעולת המשאבה נועדה להוציא אויר מהמערכת ולמלא את המסנן בסולר על מנת להקל בהתנעה. אישית הייתי מפמפם במשאבה עד שהופכת לקשה ומניע.



אלעד


מחפש פיג'ו או סיטרואן עם מנוע 1.6THP תקול לצורך שיקום

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

בתכלס גם אם לא מפמפמים המנוע מניע בנגיעה.

בדור הישן עם הפילטרים הישנים זה כבר סיפור אחר.

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

לדעתי זה לא קשור לדור פילטרים ישן או חדש אלא האם יש משאבת עזר במיכל דלק או אין.



אם יש משאבת עזר, היא תמלא את הפילטר גם בלי פמפום. אם אין, לא יניע בלי פמפום.






שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

עדיין.. אם יש משאבה.. תנו כמה לחיצות



אלעד


מחפש פיג'ו או סיטרואן עם מנוע 1.6THP תקול לצורך שיקום

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

מישהו יודע למה יש שתי יציאות מהפילטר?



בדור שלפני המדובר וגם בדור שאחרי יש יציאה אחת (וכן, הם משנים לגמרי את המבנה של הפילטר עם כל שינוי דור).



אגב, ב C4 דור ראשון דיזל בשביל להחליף פילטר אוויר ופילטר סולר צריך לפרק מגבים ואת הפלסטיק שמתחת למגבים...






שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

בדור החדש (יורו 6) הפילטר סולר יותר קטן מהפילטר שמן.

בקשר לשאלה שלך - אם הבנתי נכון, כנראה שמדובר בקו החזרת עודפים. בשרטוט גם מעורב Fuel cooler בקו ההחזרה למיכל דלק.



אלעד
