Igalz

[מצולם] החלפת פילטר דלק בהונדה סיויק האטצ'בק דור 8 (06-11)

שימו לב! השרשור הזה בן 1745 ימים, שזה ממש ממש הרבה. נא המנעו מהקפצה שלו והקפיצו אותו אך ורק אם אתם פותחי השרשור ו/או יש לכם עדכון רלוונטי לנושא. אם יש לכם שאלה, נא פתחו שרשור חדש.

Recommended Posts

שלום לכולם,

מספר הערות לפני תחילת העבודה:

גם כאן מדובר בפילטר דלק פנימי שמגיע כחלק ממכלול משאבת הדלק.

בניגוד ליצרנים רבים, הונדה כן מנחה על החלפת הפילטר.

מוסך מורשה הונדה כן התעקש לכלול את החלפת הפילטר כחלק מהטיפול התקופתי, על פי הנחיות היצרן.

מוסך לא מורשה ניסה לשכנע את בעל הרכב לוותר על ההחלפה.



המדריך מתייחס לדגם 5 דלתות, בו הפילטר ממקום בין המושבים הקידמיים.

העבודה בדגם 4 דלתות דומה מאוד, רק שהפילטר נמצא מתחת למושב האחורי.



קדימה לעבודה.

כאמור, בדגם הקצר מיכל הדלק נמצא מתחת למושבים הקידמיים, מה שממקם את המשאבה מתחת למשענת היד של הנהג. על מנת להגיע למכלול המשאבה נדרש פירוק של הקונסולה שבין הכיסאות הקידמיים.

מזיזים את שני המושבים הקידמיים עד הסוף קדימה.

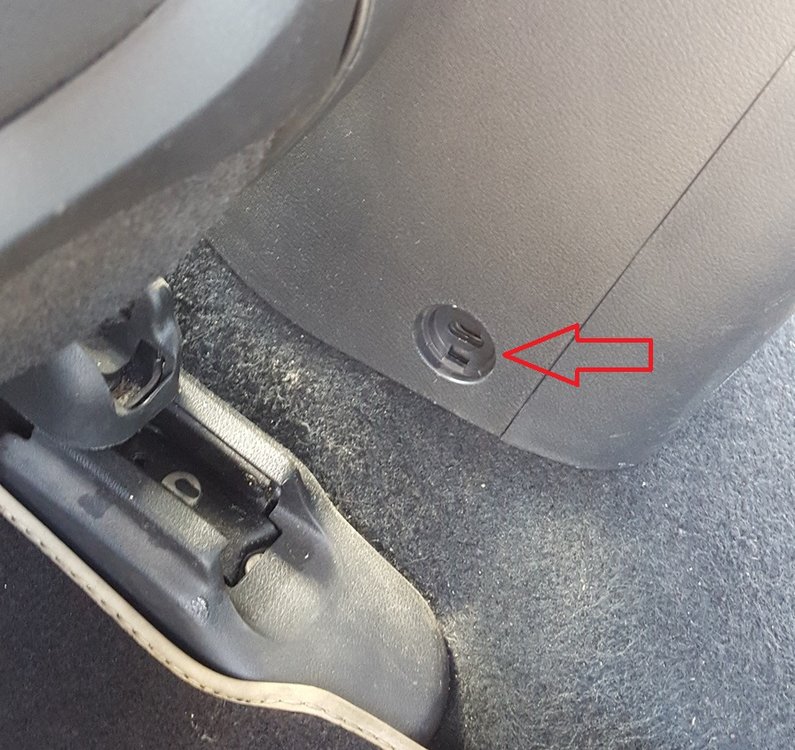

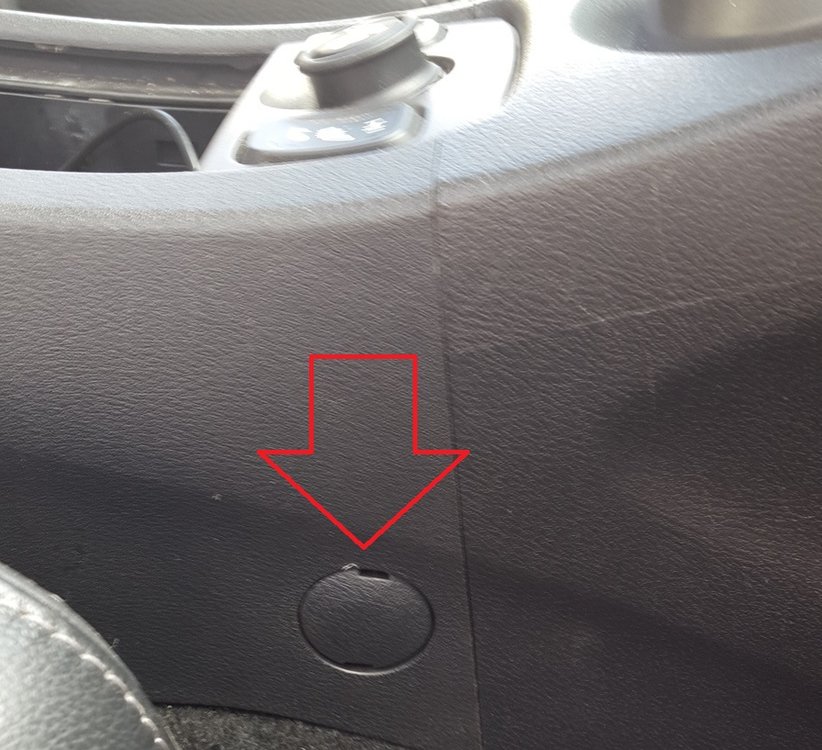

פותחים עם מברג שטוח את פקקי הפלסטיק שסוגרים את הברגים בחלק האחורי של הקונסולה, עם מברג פיליפס פותחים את הברגים.

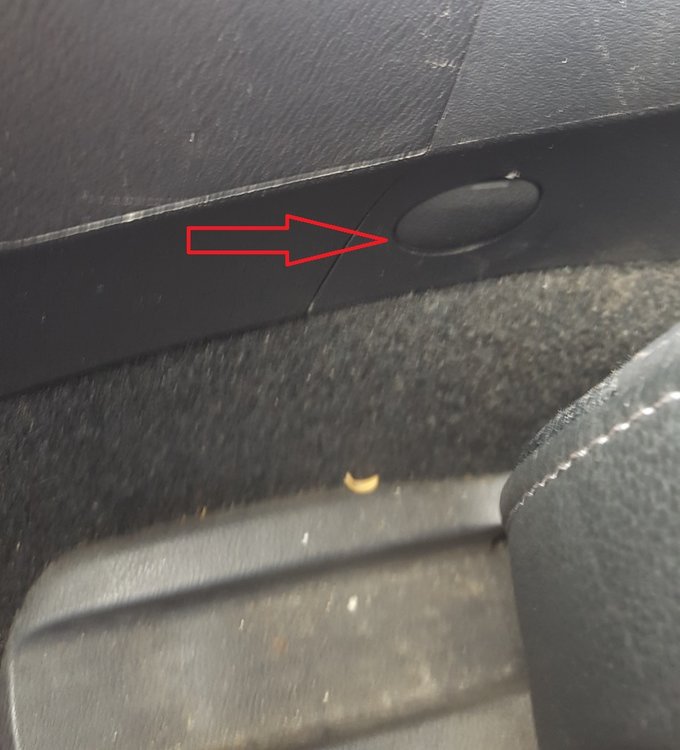

מזיזים את המושבים הקידמיים עד הסוף אחורה, עם מברג שטוח את פקקי הפלסטיק שסוגרים את הברגים בחלק הקידמי של הקונסולה, עם מברג פיליפס פותחים את הברגים.

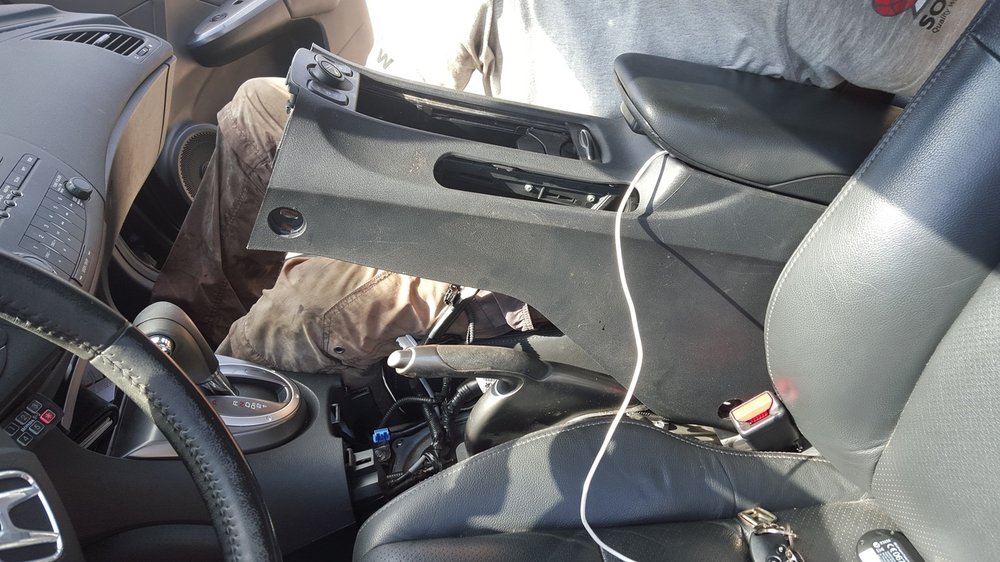

מרימים את הקונסולה כלפי מעלה כאשר בלם היד מורם עד הסוף

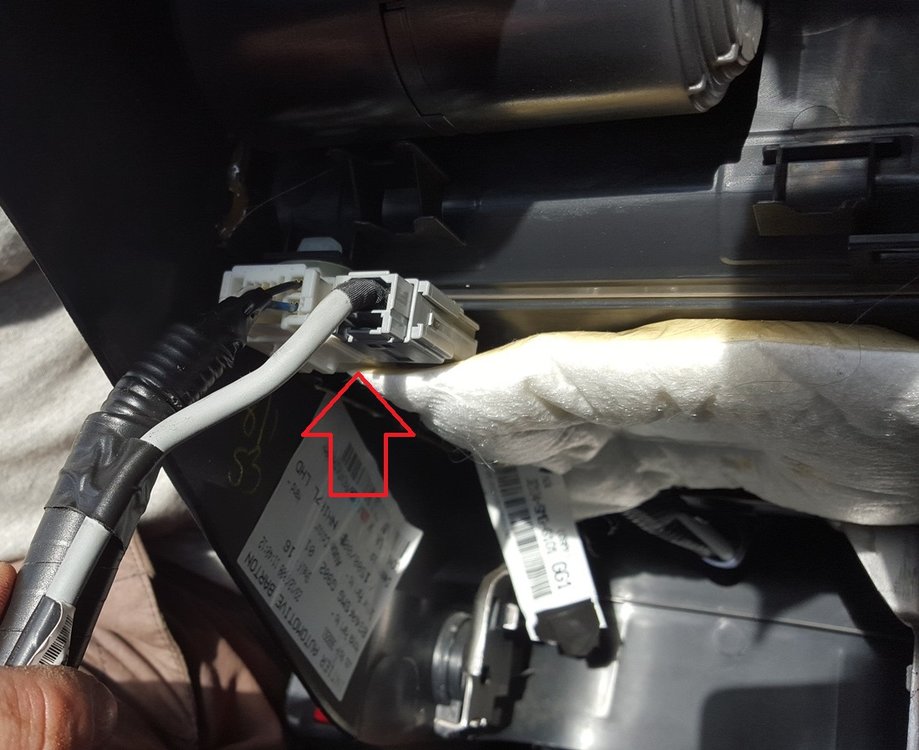

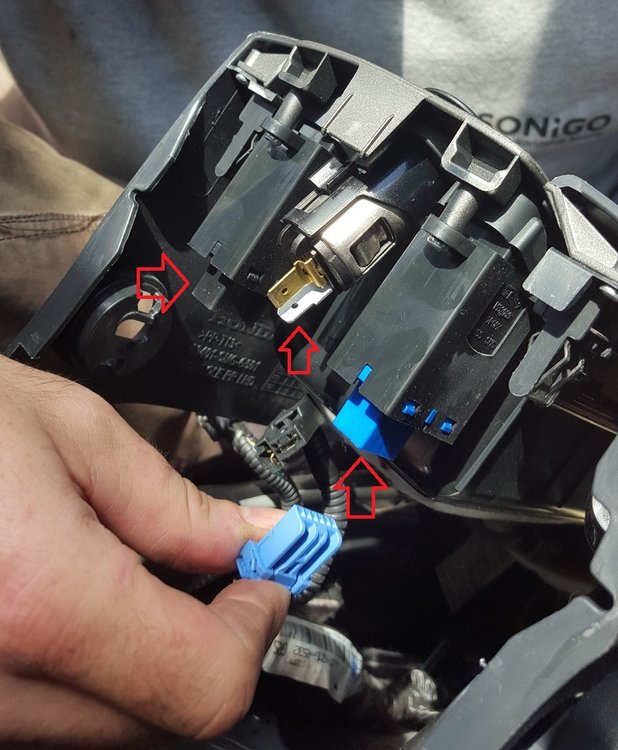

מנתקים שלושה מחברים חשמליים בחלק הקידמי של הקונסולה, ועוד שניים בחלק האחורי




כעת מכסה המשאבה חשוף לפנינו. ניתן לראות שידית בלם היד מפריעה לעבודה, לכן נזיז אותה ממקומה

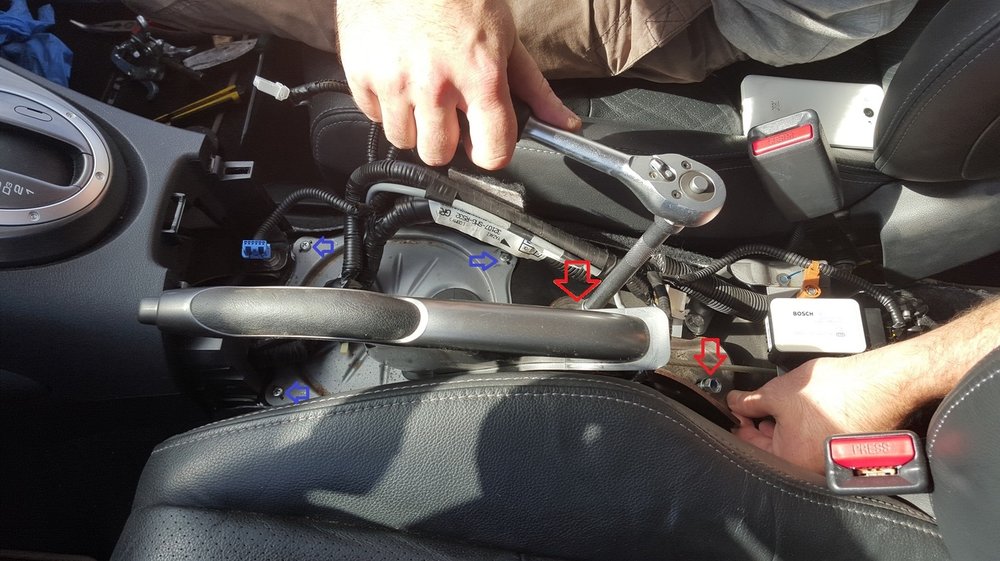

מורידים בלם יד (לא לפני שמודאים שהרכב לא יסע לשום מקום) ובעזרת בוקסה 12 פותחים את הברגים המקבעים את ידית בלם היד למקום (חצים אדומים).

בעזרת מברג פיליפס פותחים את 4 הברגים של מכסה המשאבה (חצים כחולים)

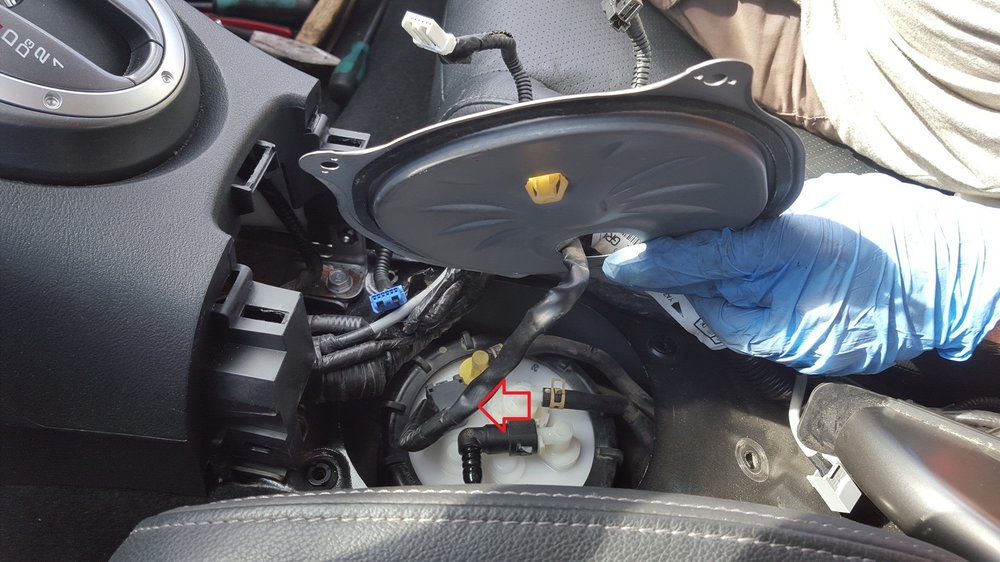

מרימים את מכסה המשאבה ומכלול המשאבה נגלה לעינינו. ישנן צמות חשמליות שמעוגנות למכסה המשאבה בעזרת איזולירבנד. יש לחתוך את האיזולירבנד ולאגן את הצמות חזרה באותה דרך בסיום העבודה.

מנתקים את המחבר החשמלי של המשאבה. זה זמן טוב להניע את הרכב על מנת שלא יהיה לחץ דלק בצינורות. יתכן והרכב לא יניע כלל.

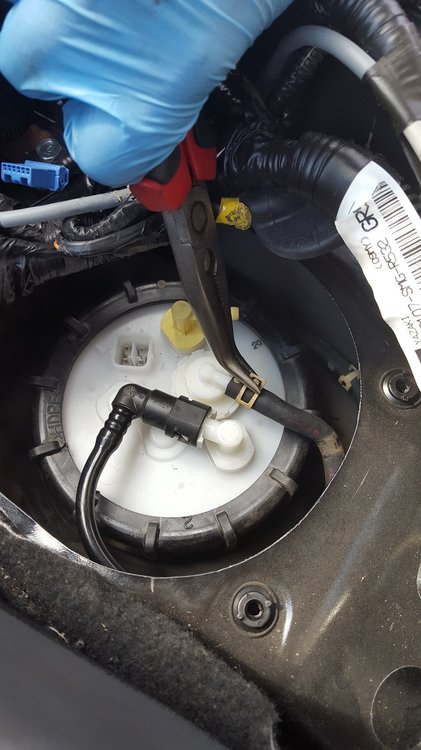

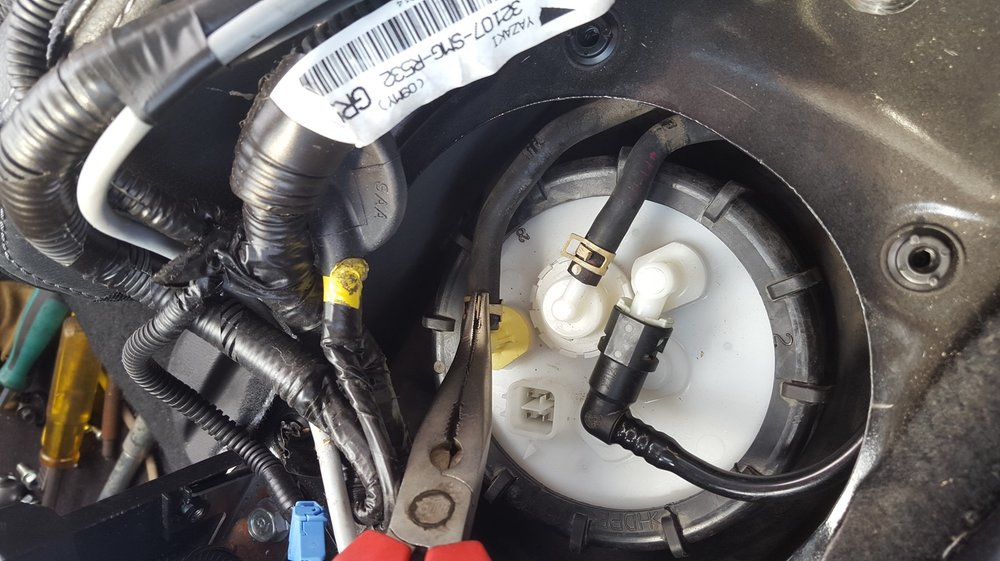

מנתקים את צינורות הנשם בעזרת הזזת החבקים ומשיכת הצינור.




מנתקים את צינור אספקת הדלק על ידי לחיצה משתי הצדדים על השפתיים של הנעילה (חצים אדומים) ומשיכת הצינור. כעת נותר לפתוח את אום הפלסטיק האוחז את המשאבה. לאום בליטות פלסטיק שניתן להאחז בהן (חץ כחול)




אני מניח שלהונדה יש כלי מיוחד לאום הזו אבל שיטת הDIY המקובלת ברשת היא פשוט דורן ופטיש. במכות קלות ומדוייקות מסובבים את האום עד לפתיחה מלאה (כשני סיבובים)

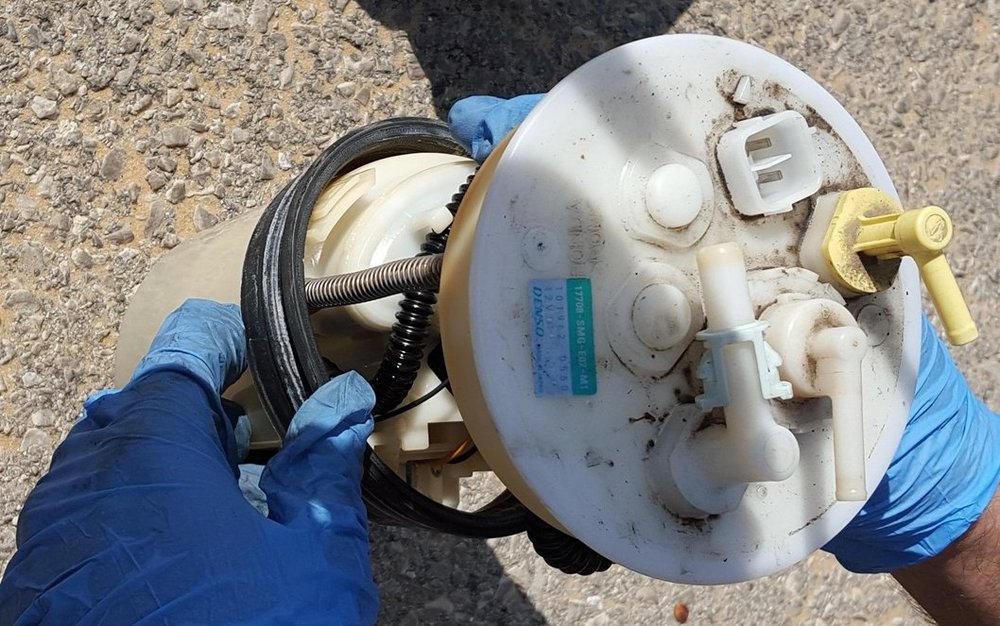

לאחר פתיחת האום, מושכים את מכלול המשאבה למעלה. נדרש להפעיל מעט כח בגלל שאטם הגומי מחזיק את המשאבה במקומה. לאחר שהאטם משתחרר יש להוביל את המשאבה בזהירות החוצה תוך הטייה קלה, על מנת שהמצוף יצא ללא פגע.

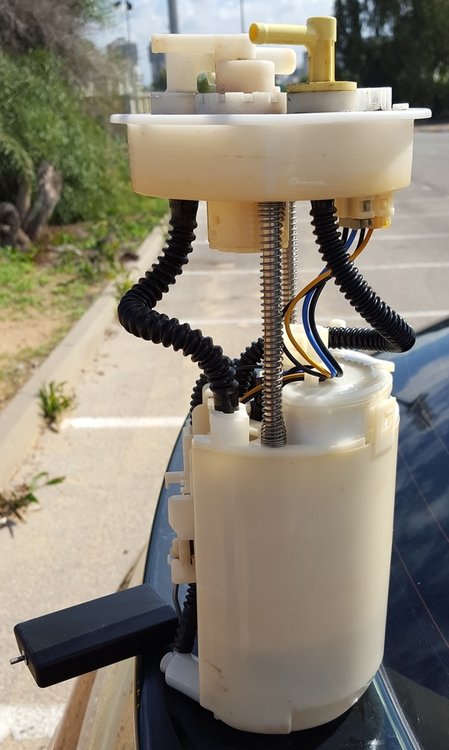

כעת כשהמכלול בחוץ עוברים לעבוד עליו בצד.


יום טוב גם לך

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

זה המקום לומר שקיט ההחלפה לא זול בכלל, סדר גודל 500 שקלים.

לזכות הונדה יאמר שיש תמורה לאגרה. קיט ההחלפה כולל למעשה מכלול שלם שאליו מעבירים מספר חלקים מהמכלול המשומש. בנוסף קיט ההחלפה כולל את כל האטמים הנדרשים ואפילו צמת חשמל חדשה למנוע.

לפני תחילת יש לרוקן את הדלק מתחתית מכלול המשאבה.

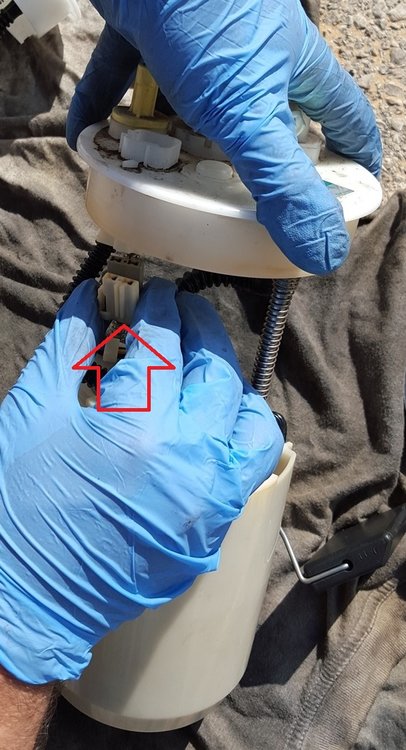

נתחיל בניתוק המחברים החשמליים מהחלק העליון. שווה לזכור שהמחבר הקרוב יותר לקצה שייך למצוף, המחבר הפנימי הוא של מנוע המשאבה.

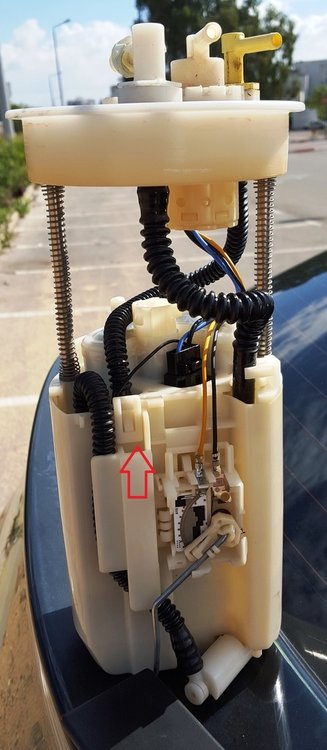

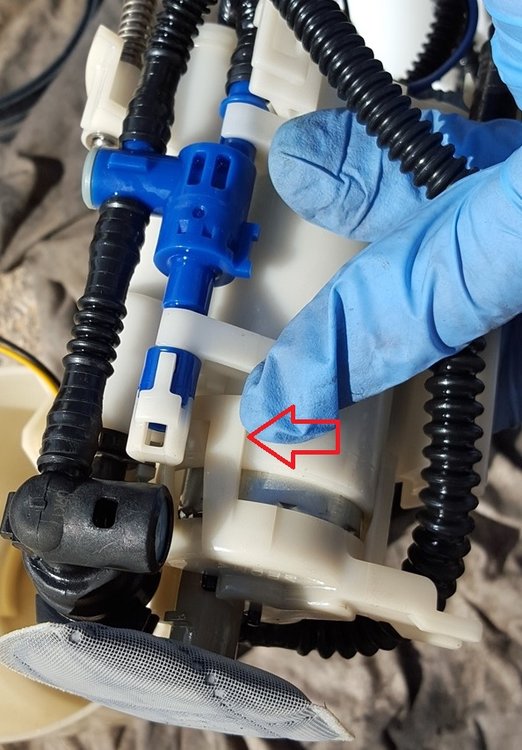

מנתקים צינור בתחתית המכלול (תחתית הכוס) על ידי משיכת קליפס הפלסטיק הצידה (הנקודה עליה מצביע החץ האדום) וניתוק הצינור.

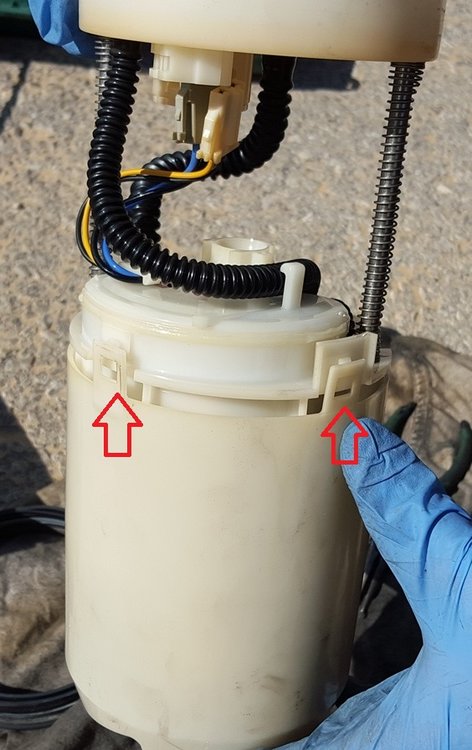

כעת ניתן להוריד את הכוס יחד עם מכלול המצוף. בעזרת מברג שטוח מנתקים שלושה קליפסים בחלק העליון של הכוס ומחליקים את הכוס כלפי מטה.




משחררים ממקומו מגע חשמלי (לדעתי מינוס) מתחתית המכלול, לוחצים על הלשונית שלו ומושכים החוצה.

כעת ניתן לנתק את צמת המנוע לחלוטין ולשים בצד.




משחררים שלושה קליפסים מפלסטיק על מנת להוריד את מכסה המנוע.

המנוע יוצא במשיכה, יחד עם הפילטר הגס. יש לשים לב ללוחית השחורה שבין המנוע למכסה הפלסטיק, לדאוג להחזיר אותה באותה צורה בדיוק.




יש לשים לב לאטם הגומי (ORING) שיושב על המשאבה, לפעמים הוא נשאר בתוך המכלול במיקום שבצילום.

בכל מקרה, יש להחליפו באטם חדש ולהרכיב את המנוע במכלול החדש.




בעזרת מברג שטוח או שפיץ פלאייר שולפים קליפס מתכת שמחזיק את שסתום הכניסה של המשאבה

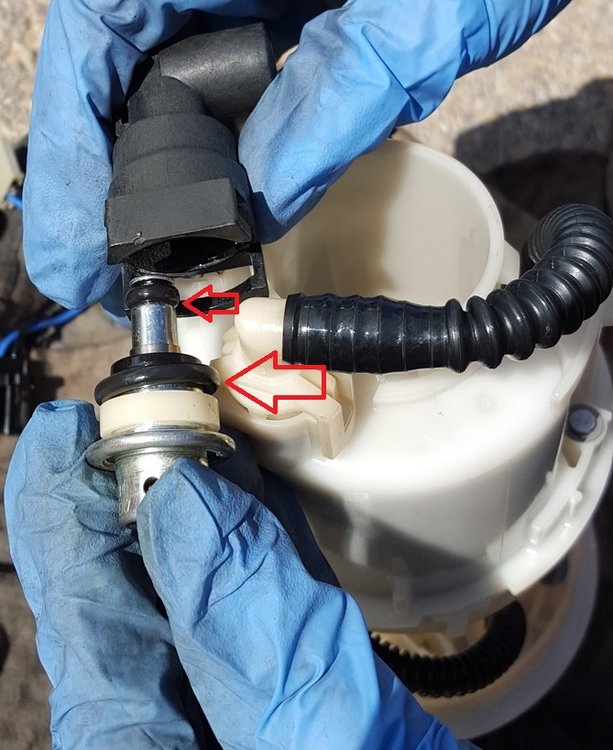

שולפים את השסתום במשיכה (נדרש כח). מחליפים את שני האטמים שיושבים עליו בחדשים (חצים אדומים בתמונה).

מרכיבים את השסתום במכלול החדש.




מחזירים למקום את הכוס התחתונה יחד עם מכלול המצוף.

מחברים צמת חשמל חדשה למנוע ומחברים את החוטים של המצוף למקומם.

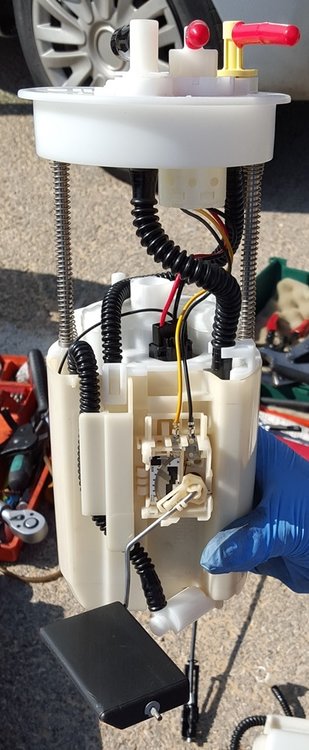

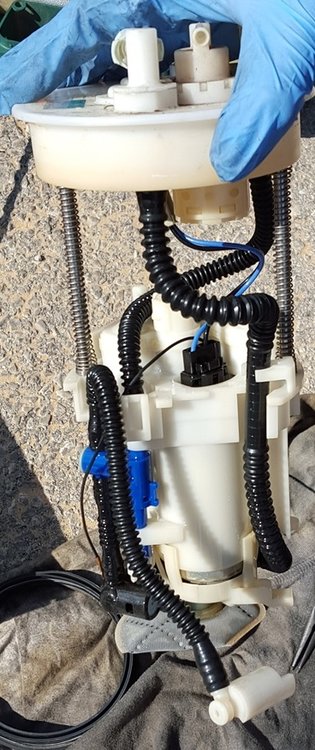

המכלול מושלם ומוכן להרכבה ברכב.






לא לשכוח להלביש על המכלול אטם חדש תרם ההתקנה.

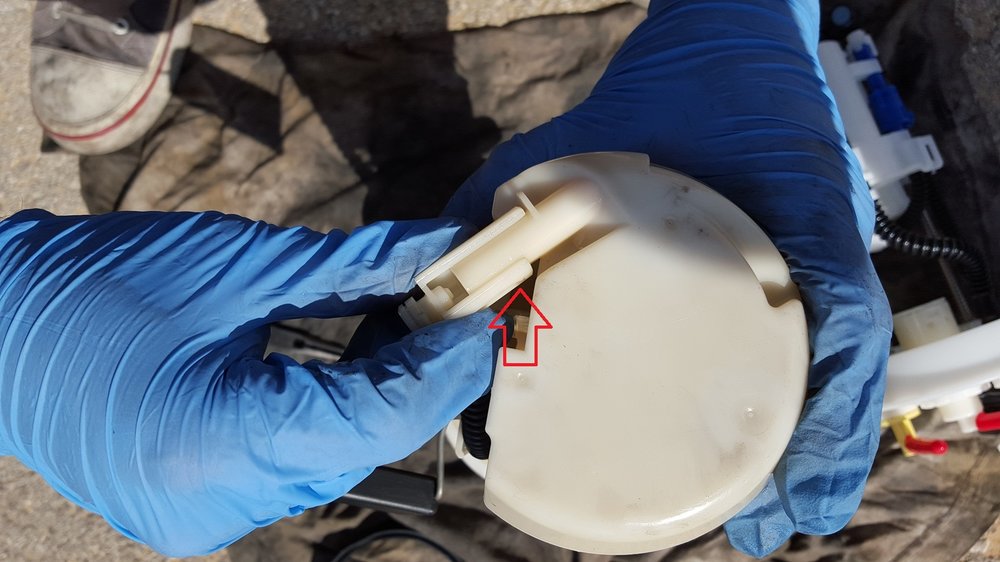

את השפתיים הנועלות את צינור האספקה מעבירים מהמכלול הישן. פשוט מושכים אותן לצדדים על מנת להוריד ולהתקין אותן.



על מנת למקם נכון את המשאבה, על החלק העליון ישנו חץ שאמור להצביע לכיוון חזית הרכב.



שני דגשים חשובים לגבי האטם בהתקנה:

חייבים להוביל את האטם לתוך פתח מיכל הדלק עם האצבעות, בסבלנות, בכל ההיקף שלו, עד שכל השפה שלו מתחת למתכת.

לאחר שמוודאים שאין קצוות אטם שלא נכנסו פנימה, לוחצים בחוזקה על המכלול כלפי מטה, עד שהוא יושב בצורה שטוחה על מיכל הדלק (דורש המון כח ומעט משחק).



סוגרים את אום הפלסטיק באותה צורה שפתחנו אותו, עם מכות עדינות של פטיש ודורן.

מרכיבים הכל בסדר הפוך לפירוק.



סך הכל העבודה לא מסובכת כלל ודורשת כלים בסיסיים מאוד.

הכלים הדרושים:

מברג שטוח,

מברג פיליפס,

שפיץ פלאייר,

בוקסה 12 עם מאריך,

דורן ופטיש.



מקווה שנהניתם לקרוא,

בהצלחה בעבודה.


יום טוב גם לך

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

מדריך מצויין, תודה!


"מדינה מפותחת היא לא מדינה בה העניים נוסעים ברכב פרטי אלא מדינה בה העשירים נוסעים בתחבורה ציבורית"

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

תותח!

מדריך מושקע מאוד.

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

מדריך קטלני! 0563.png

עריכה אחרונה על ידי asafasaf

Stay Dirty

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

פצצה יגאל, נראה מקצועי ומעולה כמו תמיד



תמיד כיף לראות מדריכים כאלה מפורטים בפורום


שלומי

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

מעולה ותודה על השיתוף.


אני חושב שבימים טרופים אלה אנחנו חייבים להפסיק את הברדק להפשיל שרוולים לקום בבוקר ולעבודה עבדה.

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

תודה רבה :), למדתי המון מהמדריך.

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

כל הכבוד על העבודה ועל העזרה לחבר פורום שניסה לא להיכנס למורשה עבור עבודה קטנה

אם חסר לכם מידע על הונדה 5D תבדקו בפורום CIVICINFO אם בקשר ל4D אז תבדקו בפורום 8thCIVIC

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

שכחתי לכתוב תודה מיוחדת לguybenza על הצילומים האיכותיים

ועל שסיפק את הקורבן ליצירת המדריך.:lol:


יום טוב גם לך

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

עבודה יפה.



כמה הערות:



1. רשום באחד המקומות שיש להזיז את המושבים הקידמיים עד הסוף ימינה. האם הכוונה ל"עד הסוף קדימה"? אם כן אני אתקן בגוף ההודעה.



2. לא יזיק לציין מה אומרת הוראת היצרן - כל כמה שנים או ק"מ מחליפים את הפילטר.



3. קיים כלי אפטרמרקט פשוט ונוח לפתיחת אום משאבת דלק, מתכוון לכמה מידות. עולה משהו כמו 20-30 דולר.



חפשו באמאזון וכו' fuel pump removal tool.



אין לי כזה אבל אני זוכר איך נלחמתי לפני הרבה שנים עם האום של המשאבה בפיאט טיפו, יכול להיות ששווה לקנות.






שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים

תענוג לקרוא.תודה על השיתוף!



תומר


"היום הוא המחר שאתמול דאגתם בגללו כל כך"

שתף הודעה זו


קישור ישיר להודעה
שיתוף באתרים אחרים
