צג מחשב שבק חיים מבקש עזרה באיתור התקלה

[stillness6]

היום הדלקתי את הצג LCD, הוא הבהב מספר פעמים וכבה.

ניסיתי להדליק שוב, הלד שאחראי על חיווי הדלקה מהבהב ונכבה, לחיצות חוזרות לא עוזרות.



חשבתי על קבלים נפוחים או איזה פיוז סורר, אני לא מצליח לאתר ויזואלית את התקלה.

את הפיוז בדקתי ע"י חיבור בטור ללד ולסוללה.



יש לי אפשרות להשאיל וולטמטר/אמפרמטר אנלוגי.



הדבר היחיד שהצלחתי למצוא זה קצת קורוזיה בצידו השני של הלוח על אחד המוליכים שמצופה בדיל ואני לא חושב שזה מקור התקלה.

החומר הלבן שצמוד למספר קבלים זה סיליקון או חומר דבק אחר.

אם זה רלוונטי היצרן הינו PHILIPS דגם 170C



קישורים לתמונות:

http://imageshack.com/a/img842/4341/6czjo.jpg

http://imageshack.com/a/img844/7716/ifjj.jpg

http://imageshack.com/a/img844/4406/d9xd.jpg

http://imageshack.com/a/img838/2340/ysck.jpg

http://imageshack.com/a/img843/9616/taey9.jpg

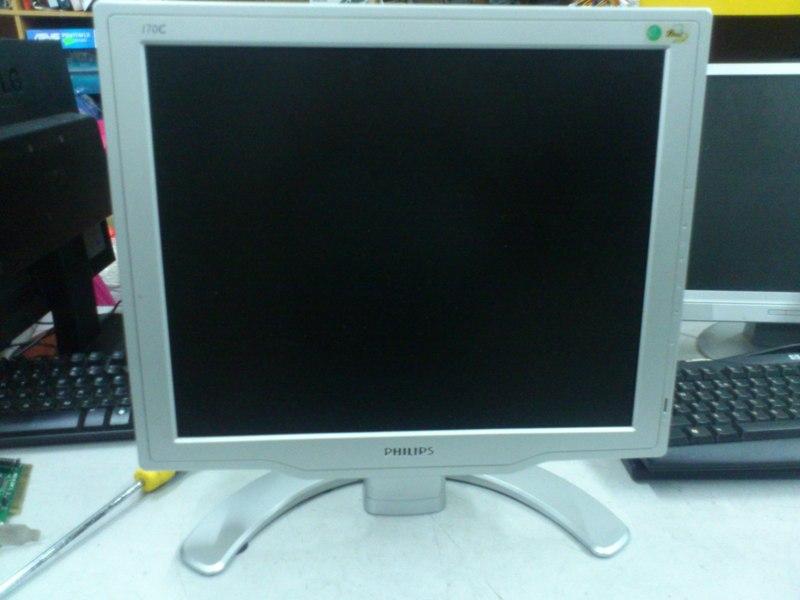

אילוסטרציה של המסך:

http://76.my/Malaysia/philips-170c-17-inch-lcd-monitor-150912-tailk-1209-15-tailk@3.jpg



תודה רבה!

עריכה אחרונה ב-21 למאי, 2014 על ידי stillness6

[adidas1]

הייתה לי בעיה דומה במסך המחשב שלי, תוכל לקרוא כאן:

http://www.carsforum.co.il/vb/showthread.php?449605-%D7%9C%D7%9E%D7%99%D7%A9%D7%94%D7%95-%D7%99%D7%A9-%D7%A7%D7%91%D7%9C-1000F-16v&p=3593304#post3593304



החלפתי קבל והמסך עובד עד היום. כשהמסך עובד, אתה שומע צליל חלש בפיצ' גבוה? אם כן, זה כנראה קבל. נסה לחפש קבל או כמה קבלים קצת יותר נפוחים בחלקם העליון יותר משאר הקבלים.

[saay222]

גם קבלים לא נפוחים יכולים להתקלקל, אני הייתי מתחיל כמו תמיד, במדידת המתחים שהספק נותן והשוואתם למה שאמור להיות על המסילה.



אגב, גם הלוח הלוגי יכול לגרום לבעיות, לא רק הספק.

[stillness6]

אין צליל כלל, כל הקבלים נראים תקינים ולא נפוחים.

יחד עם זאת אני לא יכול להתעלם מהעובדה שאסף (בה.פ) וגם סולל דרך (בקישור שצרפת), התייחסו לאפשרות שהקבלים יכולים להתייבש ללא כל סממן חיצוני.

ולכן אני כנראה אזמין ואחליף קבלים כצעד ראשון.



אני כבר צופה התקלה ראשונה, הקבלים הסגולים במיקום C109 ו C134, תהיה בעיה רצינית להלחים אותם, מאוד צפוף שם.

אשמח לרעיונות נוספים וחנות אלקטרוניקה מומלצת באי ביי או בדרום.



גם קבלים לא נפוחים יכולים להתקלקל, אני הייתי מתחיל כמו תמיד, במדידת המתחים שהספק נותן והשוואתם למה שאמור להיות על המסילה.

אגב, גם הלוח הלוגי יכול לגרום לבעיות, לא רק הספק.

איך ניתן לאבחן האם מדובר בלוח הלוגי או בספק?



תודה רבה

[saay222]

למה להתעסק בלוח שיכול להיות תקין?, תיקון תקלות באלקטרוניקה, שלבים-



1 בדיקה ויזואלית של הלוח.

2. בדוק מתחים.

3. בודד את הבעיה.

4. החלף את החלק התקול.



אם הלוח הלוגי מקבל מתחים תקינים והמסך לא עובד מבודדת את הבעייה אליו, לכן אני אומר, בלי למדוד מתחים אתה אפילו לא יודע איזה כרטיס לא תקין, שלב 1 עשית, לך לשלב שני.



אתה כמובן יכול להחליף את כל הרכיבים האלקטרוניים במסך על עיוור, סביר שגם זה יעבוד, אבל יהיה יותר זול לקנות מסך חדש.

עריכה אחרונה ב-21 למאי, 2014 על ידי saay222

[stillness6]

חיברתי את הספק כאשר הוא מנותק מהלוח הלוגי ומהצג עצמו, ניתן לשמוע זמזום חלש (לדעתי מאזור הקבלים).

בעזרת נורת ביקורת בדקתי את יציאות הDC לכיוון הצג עצמו, יש מתח DC.

3.3

5

וה12 כבר שרף לי את הלד.



האם זה יכול להיות אינדיקציה מספקת או שעלי למדוד עם וולטמטר שהערכים תואמים לערכי הלוח?

[saay222]

מתחים מודדים עם מולטימטר כמובן ומשווים אותם למתחים שאמורים להיות שם (כולל המתחים השליליים כמובן, אם יש).



זמזום חלש תמיד יהיה, זה תקין.

[saay222]

עוד דבר, כשאתה מודד מתחים תלבש כפפות נגד חישמול, ה-12 וולט לא יהרגו אותך אבל ה-220 וולט בצד של המתח הגבוה בהחלט שכן.

[saay222]

מקפיץ רק בשביל שתראו איך באמת מתקנים טלווזיה, זה נכון שהקבלים האלקטרוליטיים הם תמיד החשוד העיקרי, אבל עוד דברים יכולים להתקלקל בטלווזיה חוץ מספק הכוח (אני אוהב את הבלוג שלו, אחד האהובים עלי).
