פרוייקט שיפוץ פיאט פונטו קבריולט 1.6 1995 (ענק)


chesh
 שיתוף
עוקבים 21

Recommended Posts

  • תגובות 45
  • פורסם
  • תגובה אחרונה

המגיבים הפעילים ביותר בשרשור

המגיבים הפעילים ביותר בשרשור

ההודעות עם הניקוד הגבוה ביותר

פרוייקט שיפוץ ענק לפונטו 1995 שלי שרכשתי לפני כ6 שנים לאחר עשור עם פיאט פונטו. החלום תמיד היה המכונית הצהובה הזאת שהיתיי רואה בתור ילד בסדרה "פלורנטין" עשור לאחר מכן, הצלחתי להגשים את החלום

לאחר כ 5 שנים, הראש שוב שופץ היום (רצועת טיימינג קפצה). במנוע הזה לצערי יש מפגש שסתום-בוכנה ואכלתי אותה גם כאשר הרגשתי שזה קורה. התוצאה: 2 שסתומי אגזוז התעקמו.   הראש נלקח לשיפוץ,

טוב אז עוד קצת זמן פנוי היה החודש. היה לי רעש כמו של שסתומים לא מכוונים כבר תקופה ארוכה מאזור האגזוז. אחרי שעברתי על כל הצנרת, ראיתי את האטם הזה מתפורר. החלפתי את אטם האגזוז שמעולם לא הוחלף,

תמונות שפורסמו בשרשור

מרשים ביותר ברמה הטכנית והחזותית.

אישית חבל לי קצת שאחרי ההשקעה המטורפת בחלקים מקוריים עד לרמת הבורג שהחלפת את הפנסים ללא מקוריים. גם אם מדובר במוצר איכותי, פנסים לא מקוריים (במיוחד Angels Eyes) תמיד נראים לי במראה כמו משהו זול מאיביי. מה גם שזה פרוייקט שעשית בעקבות הפטיש לדוגמנית מפלורנטין כשהיא הייתה חדשה ונטולת תוספות 😃

המצב הטוב של הגג, והצבע, אוי הצבע, מפתיע ביותר אחרי כל השנים האלו.

עריכה אחרונה על ידי itaimoto
  • מעניין 1
קישור ישיר להודעה
שיתוף באתרים אחרים

עבודה יפה מאוד, מושקעת, מקצועית ו...יקרה, אבל כך הרכב משוקם

ויחזיק מעמד עוד הרבה שנים.

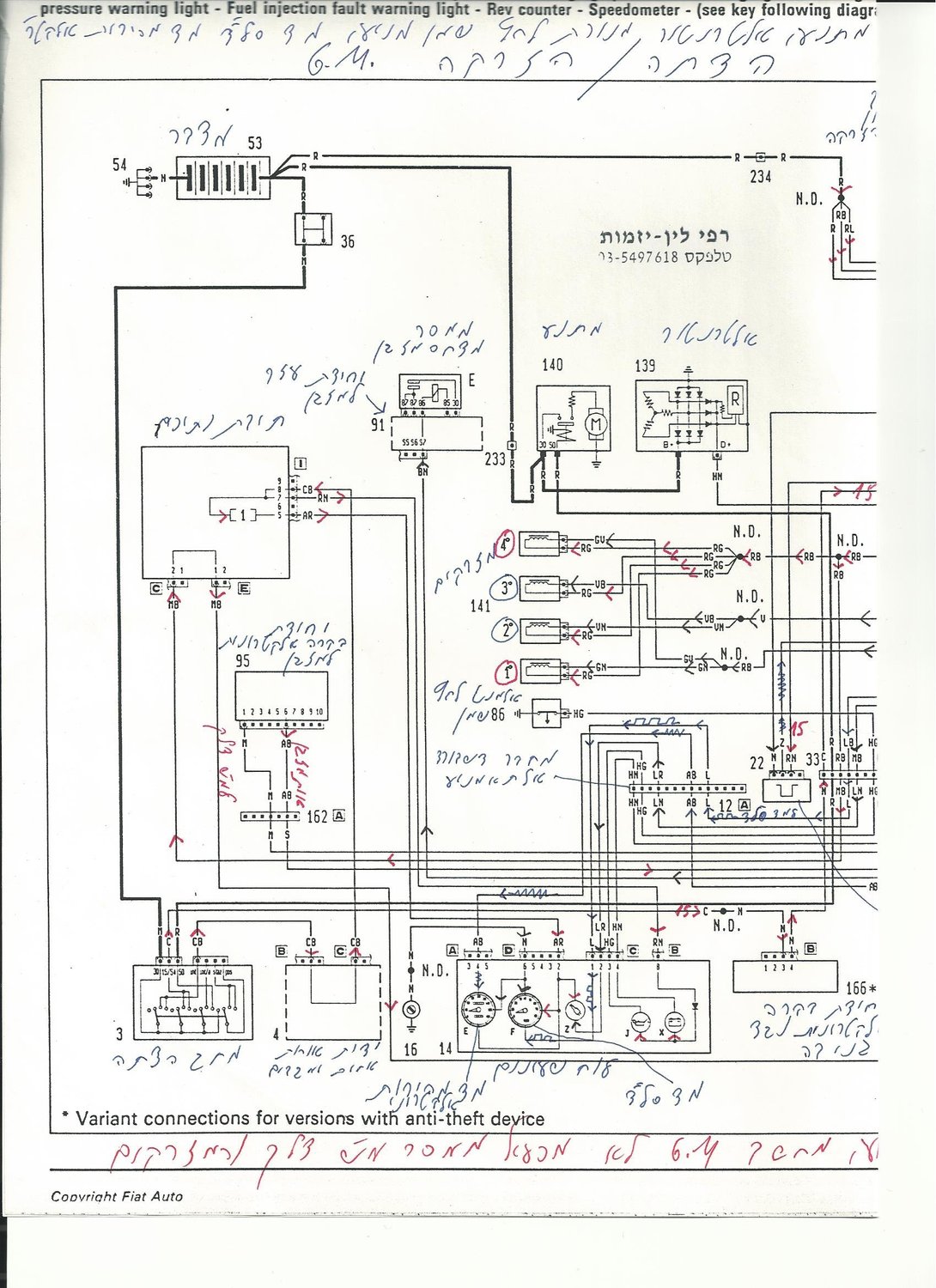

אני מעלה כאן את 2 חצאי השרטוט שמכילים גם ובעיקר את מע' ניהול המנוע בפונטו 1.6

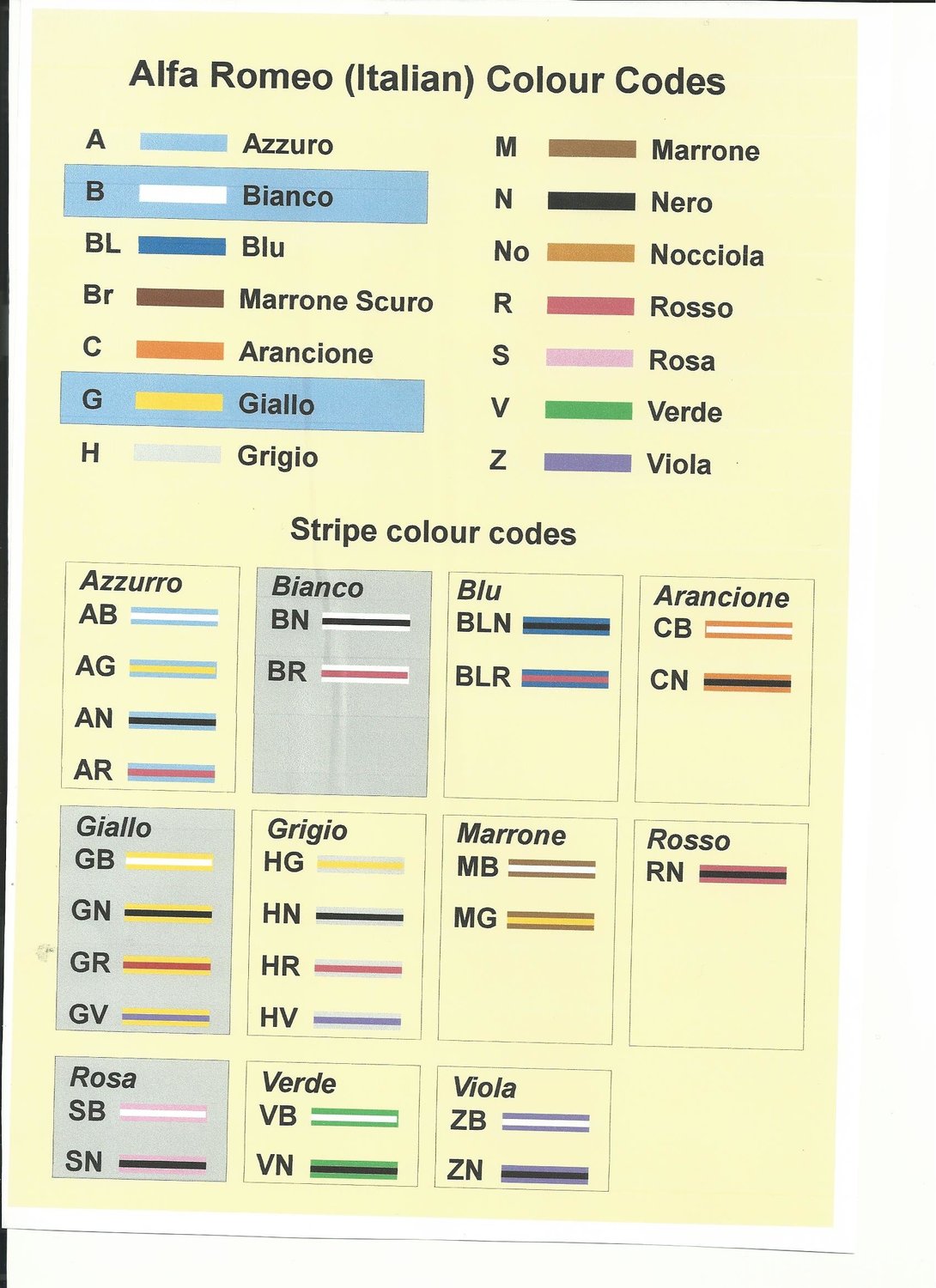

שהיא מתוצרת GM, שפענחתי בעבר. מצורף גם מקרא לקודי צבעי החוטים שבשרטוטים.

בברכה  -  רפי לין





פונטו 90 1.jpg

פונטו 90 2.jpg

צבעי חוטים באיטלקית.jpg

  • מעניין 1
קישור ישיר להודעה
שיתוף באתרים אחרים

פרוייקט מדהים.
מדהים גם שאת כל הפרוייקטים האלה עשית לפני הבידוד.

HU-Panasonic CQC5401W, Comp- Hertz enenrgy, Sub- IDQ, AMP- Kicker ZX700.5

קישור ישיר להודעה
שיתוף באתרים אחרים

תענוג.

הבעיה במשאבת דלק היא סדק בחלק העליון? אם כן זה עדיין קורה או לפחות קרה בפיאט עד לפני עשור.

ראיתי אותך עם הפונטו כמה פעמים בראשל"צ, לדעתי אנחנו גרים באותו הרחוב לפי התמונות.



קישור ישיר להודעה
שיתוף באתרים אחרים

נא שים לב ובדוק, נראה לי לפי התמונות, שכנפי מאורר הספאל (של מעבה המזגן) הנן

בזוית נטיה הפוכה בין הישן לחדש.

זוית נטיית כנפי המאורר משפיעה על ספיקת האויר בעארך של כ 30% ולכן חשוב לשים לב לזה.

יש גם הבדלים בין מאורר דוחף למאורר מושך וגם לזה צריך לשים לב.

בטעות יש כאלו שהופכים את חיבורי חוטי המאורר כדי לשנות את כיוון סיבובו ובכל להתאימו

לדוחף/מושך אבל בגלל שזה מנוגד ליעודו ובגלל זוית הכנפיים נפגעת בכך ספיקתו.

לסיכום - חשובה התאמת המאורר המתאים (ובפועל גם חלפים אחרים ברכב).

זכיתי כבר לראות את היפהפיה הזאת במפגש מועדון פיאט האחרון עם מועדון אלפא רומיאו

(לפני ימי הקורונה)



בברכה  -  רפי לין

  • מעניין 1
קישור ישיר להודעה
שיתוף באתרים אחרים

במילה אחת.... ואאאאווו
כיף לראות ולקרוא

קיבלת התראת משתמש בקארספורום - סיבה: שפה לא נאותה אנא חסוך מאיתנו את חוש ההומור הלא מצחיק שלך.
כל מה שעומד בין אדם, לאושר שלו, הוא היכולת להשלים עם כמה עובדות ולהבין שלא שווה להילחם עליהן.
קישור ישיר להודעה
שיתוף באתרים אחרים
  • שבועיים מאוחר יותר ...

טוב אז יש קצת זמן לעבוד על האוטו בתקופה הזאת,

הצלחתי להשיג חלק מאוד נדיר, והמון זמן רציתי להרכיב (חלונות חשמל אחוריים!)



גאון מי שתכנן את הפונטו קבריולט, לא יודע מה היה לו בראש בדגם המפואר, לעשות חלונות חשמל רק מקדימה ולחסוך על האחוריים.

למי ששואל למה זה נחוץ, גם ככה לא פותחים את החלון מאחורה. אז טעות.

על מנת לפתוח את הגג, יש להוריד את החלונות תחילה על מנת שהמסגרת לא תפגע במסילות ותשפשף אותם. וחוץ מזה שזה נראה יותר יפה שכל החלונות למטה עם גג פתוח.

כל פעם הייתי צריך להתכופף או להעביר את היד מאחורה כדי לפתוח את החלון.



הסיפור מאחורי הדבר הזה:

הפונטו קבריולט יוצרו בין שנת 1994 לבין שנת 1999, בפועל הגיעו ארצה ועלו לכביש רק בשנת 1995 עד שנתון 1997.

הוצאו  2 דגמים בארץ:

S - דגם סטנדרטי 60 כוח סוס

ELX - דגם מפואר, מנוע 1.6 90 כוח סוס, ג'אנטים, חצאיות צד, גג חשמלי ועוד (דגם זה יוצר עד שנת 95 בלבד)



הדגם השלישי שלא הגיעה ארצה, יוצר בין שנת 98-99, ובא עם מנוע 1.2 16V המפיק 85 כוח סוס. כמו הספייס למאוחר, הגיעו ארצה פונטו בעלי מנוע כזה אך לא קבריולט.

בדגם הזה כבר השתדרגו, ועשו מאחורה חלונות חשמל עם פיקוד שנמצא בקונסולה המרכזית, ופיקוד לנוסעים מאחורי בלם היד.

+ כפתור שמבטל את הפיקוד לנוסעים דרך הפיקוד הראשי.



הדבר הזה נראה כך.

פיקוד מרכזי לנהג:




פיקוד לנוסעים:






בכל שנות שוטטות באיביי, לא ראיתי כאלו סוויצ'ים.

גם בקבוצות מחו"ל החלקים האלו מאוד נדירים.

הודעה קצרצרה למוכר מגרמניה ומסתבר שיש לו צמה שלמה והוא מוכן לפרק אותה! כולל הסוויצ'ים, כולל הקונסולה על מנת שלא אקדח בשלי, כולל המנגנון של חלונות החשמל!

הכל הגיע בתקופת הקורונה שחשבתי שדואר כבר לא יבוא.



מתחילים!

בדיקת הצמה והפעלת המנגנון (כדי לראות שהכל עובד ולא סתם להרכיב):



92539309_10163720213455422_3874183796618166272_n.jpg.38a1c3f5483e14ddf4f73545ce8d5034.jpg



הצמה עצמה:



92318959_10163720214025422_4331846981874876416_n.jpg.875ea01fa54cadcd52c1b082c904c0a1.jpg



92555438_10163720214700422_2975223231482429440_n.jpg.a8c9b148328e8c30333483ef3c3a8b9b.jpg



תהליך פירוק הדיפון האחורי, הגומיות וכו':



92582701_10163720215235422_5488951518340055040_n.jpg.90b82c01ea0c9ad76aee727efbf4bac4.jpg



92831297_10163720215590422_6142265702473531392_n.jpg.fb62d64221e6fd61456f9845479f555d.jpg



כאן כבר ניתן לראות את המנגנון הידני:



92388942_10163720216020422_4919588100709023744_n.jpg.5c98a8c80af81432972d844bc740e84e.jpg







92490967_10163720216980422_1776310645839364096_n.jpg.5dfaf0e8795491607d2b52b003b62be0.jpg



92400932_10163720217270422_8302443001762807808_n.jpg.10cdae59fb564d20e171245db02765ab.jpg



החלון + המגנון בחוץ:



92565245_10163720217590422_6535257542224773120_n.jpg.c85af608326914a51d286fdc3c44ce9c.jpg



התאמת המנגנונים:



93374119_10163720220360422_1431125648973234176_n.jpg.edf313ae640303663a6c95f5e34b99d1.jpg



הרכבה בסדר הפוך:



92572791_10163720220950422_4292707395877994496_n.jpg.27605b4b19c2d95db527a8ff57e3cfa8.jpg



חיווט הצמה והחשמל:

92393457_10163720222090422_7768710551215013888_n.jpg.b4595369768ddbf0af876fd08dc2fe38.jpg



התלבשתי כמובן על המתח המקורי של החלונות בעל פיוז 30A + פיקוד ריליי.

תחילה חיברתי דרך ה+ של הקונסולה של הרדיו אך מהר מאוד הפיוז נשרף (10A)

92472069_10163720222510422_3461559730076385280_n.jpg.0061b748bcdac2170320bc41c2439259.jpg



92625816_10163720221330422_2004137645617184768_n.jpg.411c2d394446f7b7417292a09ec67165.jpg



הרכבת הקונסולה יחד עם הפיקוד:



92690527_10163720219310422_3553789333804679168_n.jpg.47fa4d215c49451e941b9aa96d09b1ee.jpg





92792219_10163720218745422_5303727458812428288_n.jpg.7b0c67624f8664f9ba1432c391da6d9d.jpg



92711147_10163720219875422_34298560853835776_n.jpg.4d83e74bd2492db8abde77825edb5ad2.jpg



וזהו בעצם! הכל עובד! כפי שניתן לראות כאן:







  • אהבתי 2
  • מעניין 3
  • רעיון טוב! 2
קישור ישיר להודעה
שיתוף באתרים אחרים

זה פשוט סוג השרשורים שהלסת נשמטת בגללם - מדהים!



כמות הזמן והסבלנות שנדרשת בשביל להביא רכב למצב שכזה.

אני בכלל בהלם איך הרכב הזה לא הפך למדורה עם מצב החיווט שהיה שם - נכנסה לשם חולדה ופשוט חגגה למשך תקופה על כל המחברים?



לא מתחשק לך לשלוח את הדיפונים וחלק מהמשטחים של הרכב לריפוד מחדש? או לעשות חידוש לפלסטיקה בעצמך עם מוצרים של חברות כמו SEM? (יש להם גם מוצרים נהדרים לחידוש ריפוד)?



תענוג אחד גדול - עוקב!

  • רעיון טוב! 1

B4 2010 - ANY-PHONE + MOSCONI AMAS2 + Audsion BitOne + Voce5.1K FullDA + MASSIVEBX4 +HatL1 + Morel CDM880 + Morel Hybrid602 + Micca COVO-S + Audison TH10 + Pioneer TS-X150

קישור ישיר להודעה
שיתוף באתרים אחרים

חבל על הזמן!

קיבלת התראת משתמש בקארספורום - סיבה: שפה לא נאותה אנא חסוך מאיתנו את חוש ההומור הלא מצחיק שלך.
כל מה שעומד בין אדם, לאושר שלו, הוא היכולת להשלים עם כמה עובדות ולהבין שלא שווה להילחם עליהן.
קישור ישיר להודעה
שיתוף באתרים אחרים

שכחתי להוסיף שכמובן שנשארו חורים במקום שהיתה הידית להרמת/הורדת החלונות האחוריים.



92532619_10163725392995422_1284139361159348224_n.jpg.d5bd8f4a1f3ebfda99de56d3ae9c4fee.jpg



לקחתי את החלק שהידית יושבת עליו, ומילאתי אותו בעזרת חתיכה מהריפוד המקורי:



92648502_10163725393160422_7258669415149862912_n.jpg.92b6f966067e41c88417e34fbd22a25e.jpg



אין יותר חור:



92615678_10163725371155422_9081666711979032576_o.jpg.0a577b4f7209b8536a1fcd7bae58f8f1.jpg
